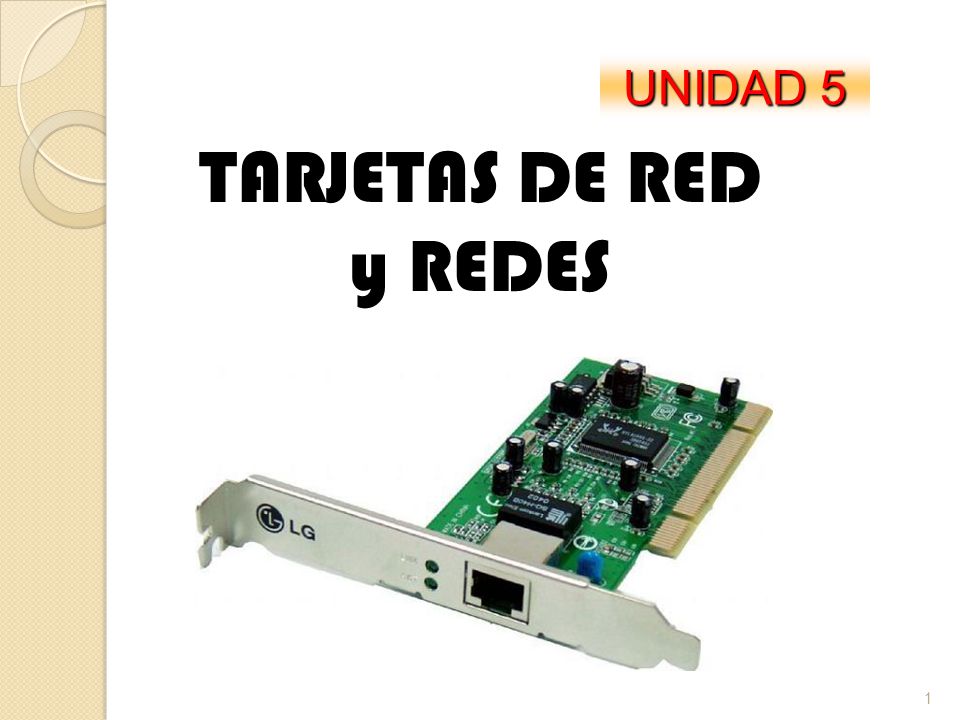

1 UNIDAD 5 TARJETAS DE RED y REDES

2 TARJETA DE RED Una tarjeta de red permite la comunicación entre diferentes aparatos conectados entre sí y también permite compartir recursos entre dos o más equipos (discos duros, CD-ROM, impresoras, etc). A las tarjetas de red también se les llama adaptador de red o NIC (Network Interface Card, Tarjeta de Interfaz de Red en español).

3 TARJETA DE RED – Tipos de conectores para redes cableadas
Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, Token Ring, etc.), pero actualmente el más común es del tipo Ethernet utilizando un interfaz o conector RJ-45. RJ45 + USB 2.0 RJ45 + Coaxial

4 TARJETA DE RED – Redes inalámbricas
Tarjetas inalámbricas, wireless o “Wi-Fi”. Wi-Fi es sólo un nombre comercial. Tecnología MIMO

5 TARJETA DE RED - WOL (Wake on LAN)

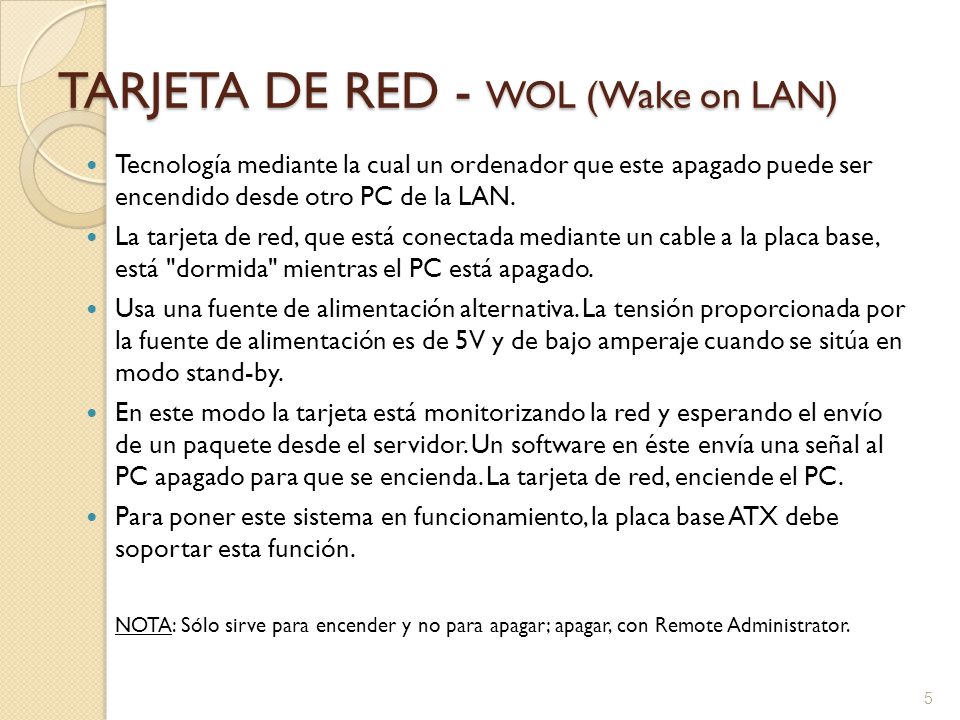

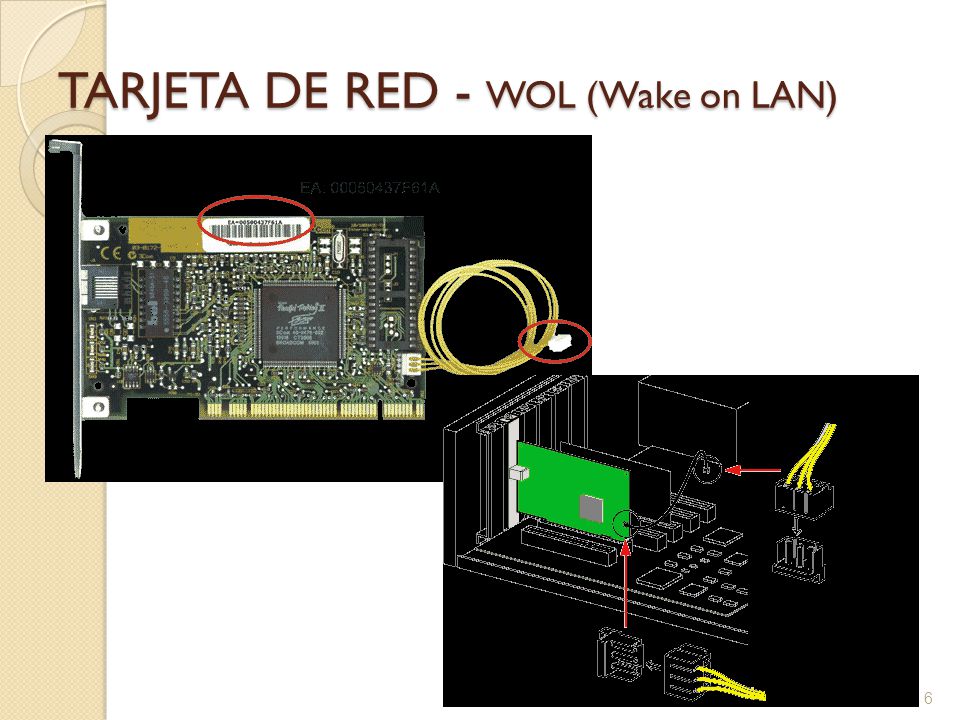

Tecnología mediante la cual un ordenador que este apagado puede ser encendido desde otro PC de la LAN. La tarjeta de red, que está conectada mediante un cable a la placa base, está "dormida" mientras el PC está apagado. Usa una fuente de alimentación alternativa. La tensión proporcionada por la fuente de alimentación es de 5V y de bajo amperaje cuando se sitúa en modo stand-by. En este modo la tarjeta está monitorizando la red y esperando el envío de un paquete desde el servidor. Un software en éste envía una señal al PC apagado para que se encienda. La tarjeta de red, enciende el PC. Para poner este sistema en funcionamiento, la placa base ATX debe soportar esta función. NOTA: Sólo sirve para encender y no para apagar; apagar, con Remote Administrator.

6 TARJETA DE RED - WOL (Wake on LAN)

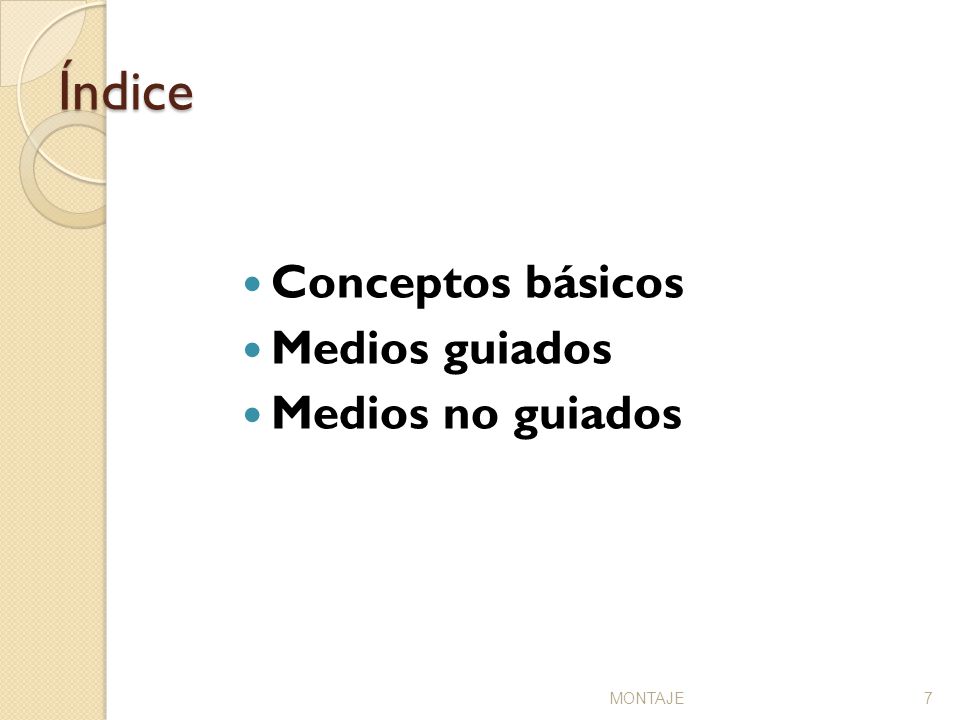

7 Índice Conceptos básicos Medios guiados Medios no guiados MONTAJE

8 Índice Conceptos básicos Medios guiados Medios no guiados MONTAJE

9 REDES – Conceptos básicos
SISTEMAS DE COMUNICACIÓN 4 elementos básicos: Emisor → proporciona la información Receptor → destinatario final de la información Canal o medio → transporta la señal (contiene info) ¡Dependencia entre canal y señal! Transductor → transforma naturaleza de la señal Señal emitida≠Señal transmitida≠Señal recibida

10 REDES – Conceptos básicos

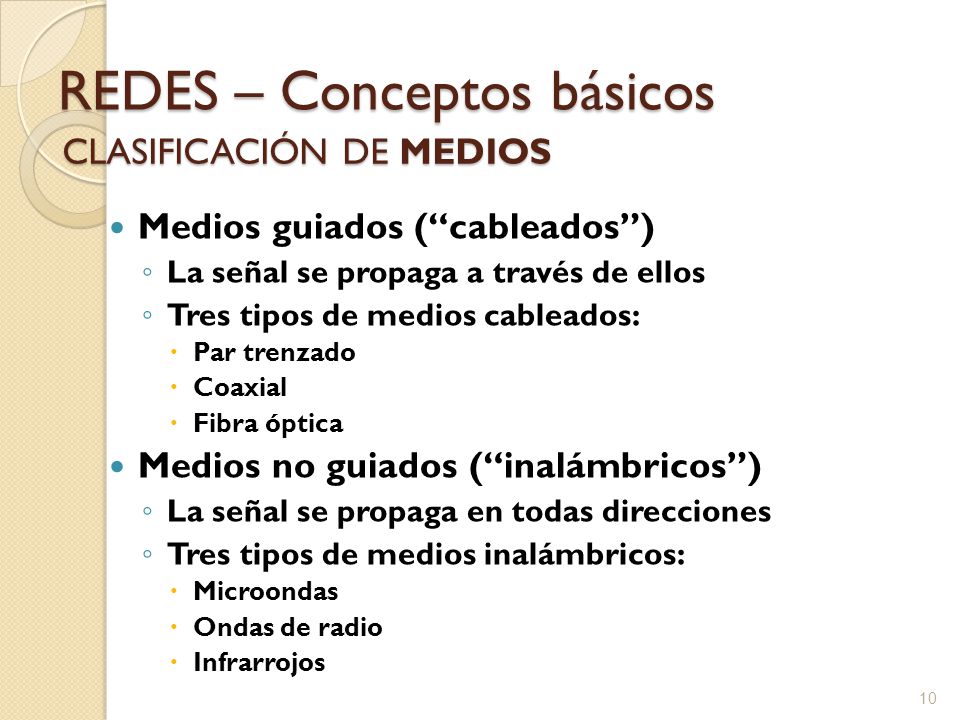

CLASIFICACIÓN DE MEDIOS Medios guiados (“cableados”) La señal se propaga a través de ellos Tres tipos de medios cableados: Par trenzado Coaxial Fibra óptica Medios no guiados (“inalámbricos”) La señal se propaga en todas direcciones Tres tipos de medios inalámbricos: Microondas Ondas de radio Infrarrojos

11 Índice Conceptos básicos Medios guiados Medios no guiados MONTAJE

12 MEDIOS GUIADOS PAR TRENZADO Características: Hilos de cobre
Recubrimiento aislante (plástico) Apantallamiento metálico → interferencias Cable UTP → par trenzado no apantallado Cable STP → par trenzado apantallado Pares de hilos enrollados en espiral En telefonía: dos pares (4 hilos) En teleinformática: cuatro pares (8 hilos)

13 PAR TRENZADO Criterios de clasificación: Categorías Clases

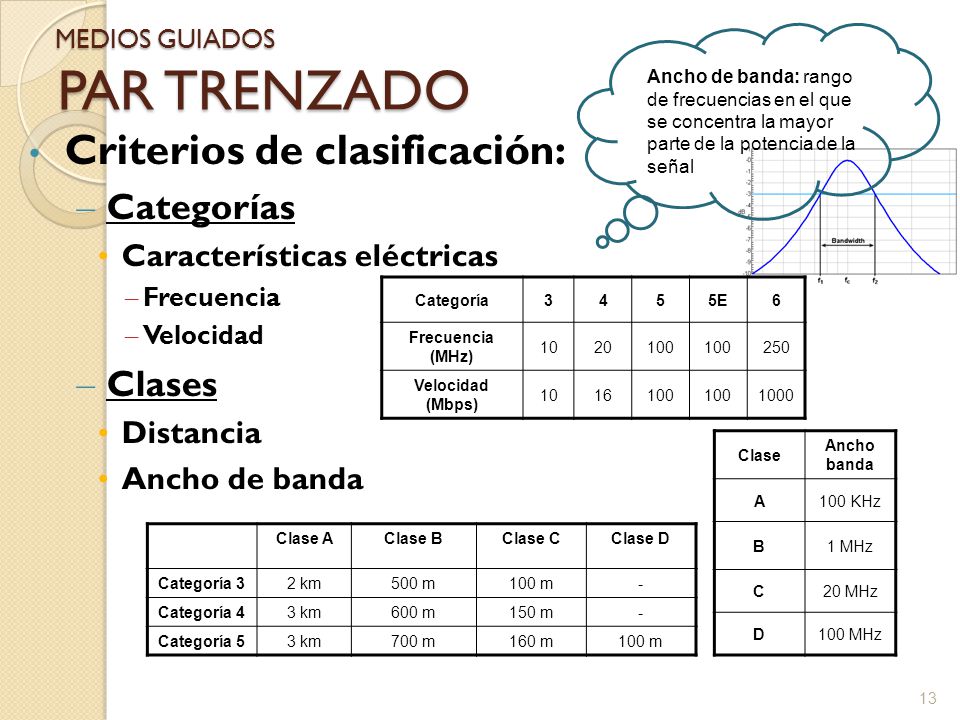

MEDIOS GUIADOS PAR TRENZADO Ancho de banda: rango de frecuencias en el que se concentra la mayor parte de la potencia de la señal Criterios de clasificación: Categorías Características eléctricas Frecuencia Velocidad Clases Distancia Ancho de banda Categoría 3 4 5 5E 6 Frecuencia (MHz) 10 20 100 250 Velocidad (Mbps) 16 1000 Clase Ancho banda A 100 KHz B 1 MHz C 20 MHz D 100 MHz Clase A Clase B Clase C Clase D Categoría 3 2 km 500 m 100 m - Categoría 4 3 km 600 m 150 m Categoría 5 700 m 160 m

14 MEDIOS GUIADOS PAR TRENZADO Ejemplo de par trenzado: Cable de par trenzado apantallado (STP), categoría 6 (250 MHz), 4 pares 1 - Forro exterior 2 - Pantalla de aluminio 3 - Alambre de drenaje 4 - Par trenzado solid

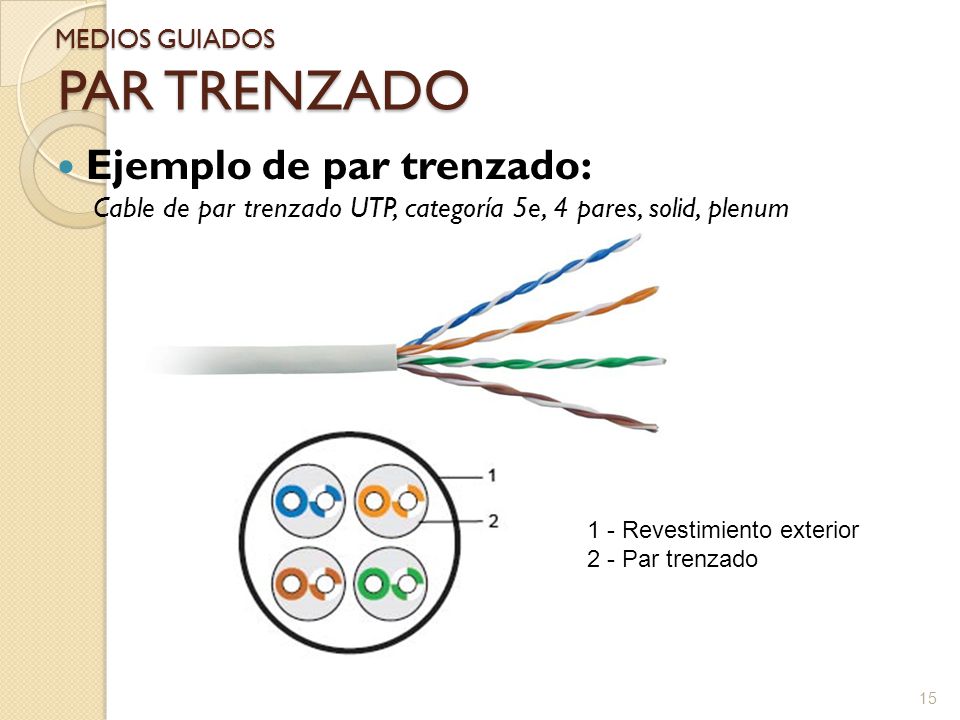

15 MEDIOS GUIADOS PAR TRENZADO Ejemplo de par trenzado: Cable de par trenzado UTP, categoría 5e, 4 pares, solid, plenum 1 - Revestimiento exterior 2 - Par trenzado

16 PAR TRENZADO Conectores RJ45 Pares de hilos de cobre:

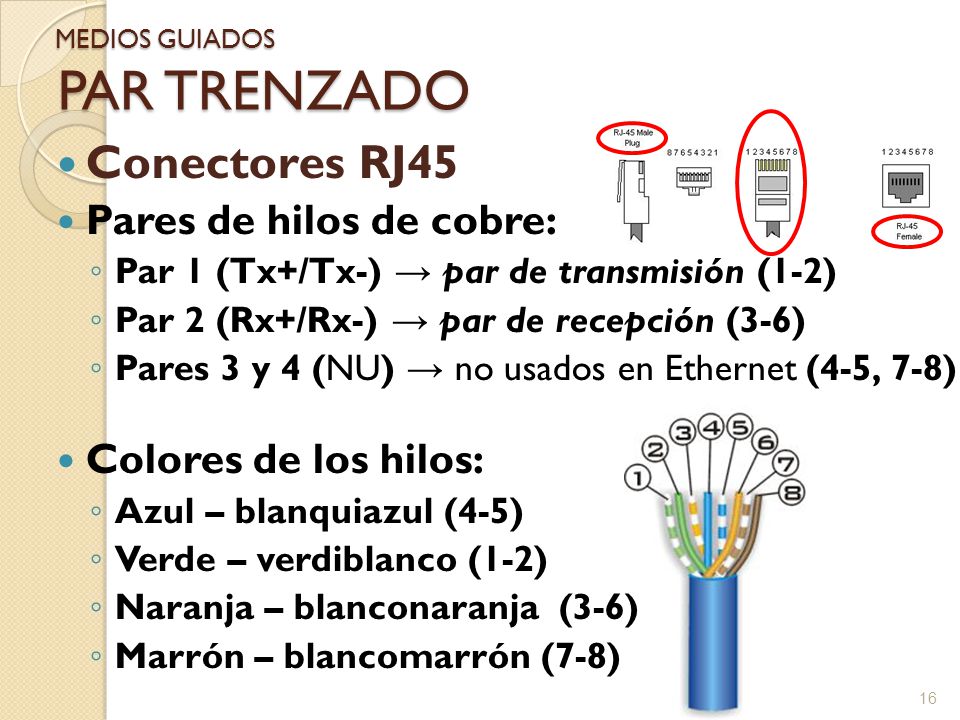

MEDIOS GUIADOS PAR TRENZADO Conectores RJ45 Pares de hilos de cobre: Par 1 (Tx+/Tx-) → par de transmisión (1-2) Par 2 (Rx+/Rx-) → par de recepción (3-6) Pares 3 y 4 (NU) → no usados en Ethernet (4-5, 7-8) Colores de los hilos: Azul – blanquiazul (4-5) Verde – verdiblanco (1-2) Naranja – blanconaranja (3-6) Marrón – blancomarrón (7-8)

17 PAR TRENZADO Conectores RJ45 (“8p8c”) MEDIOS GUIADOS

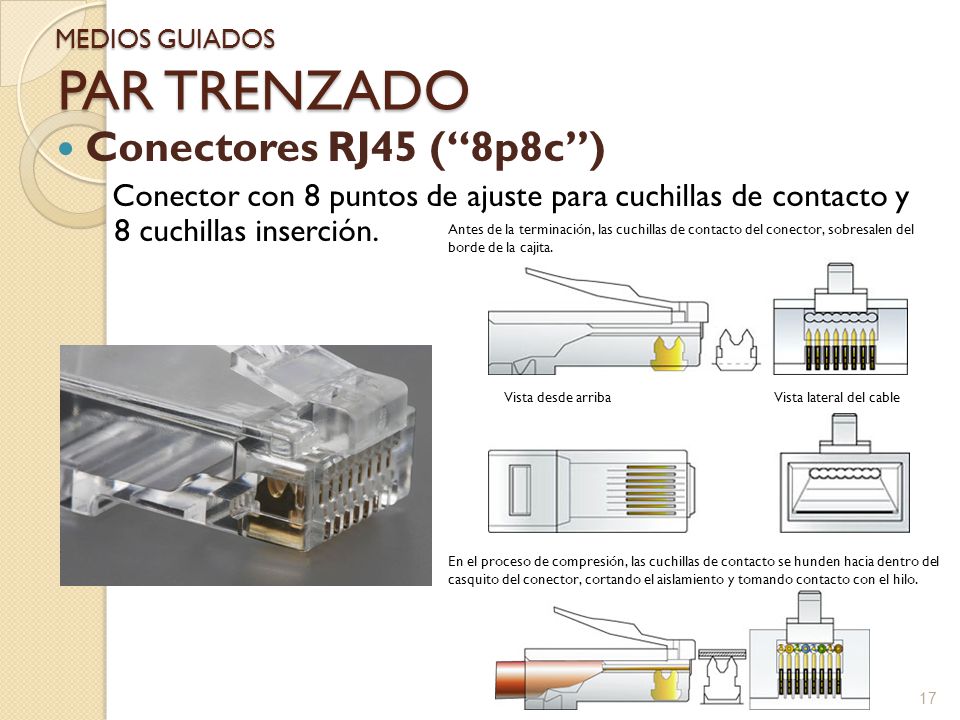

Conector con 8 puntos de ajuste para cuchillas de contacto y 8 cuchillas inserción. Antes de la terminación, las cuchillas de contacto del conector, sobresalen del borde de la cajita. Vista desde arriba Vista lateral del cable En el proceso de compresión, las cuchillas de contacto se hunden hacia dentro del casquito del conector, cortando el aislamiento y tomando contacto con el hilo.

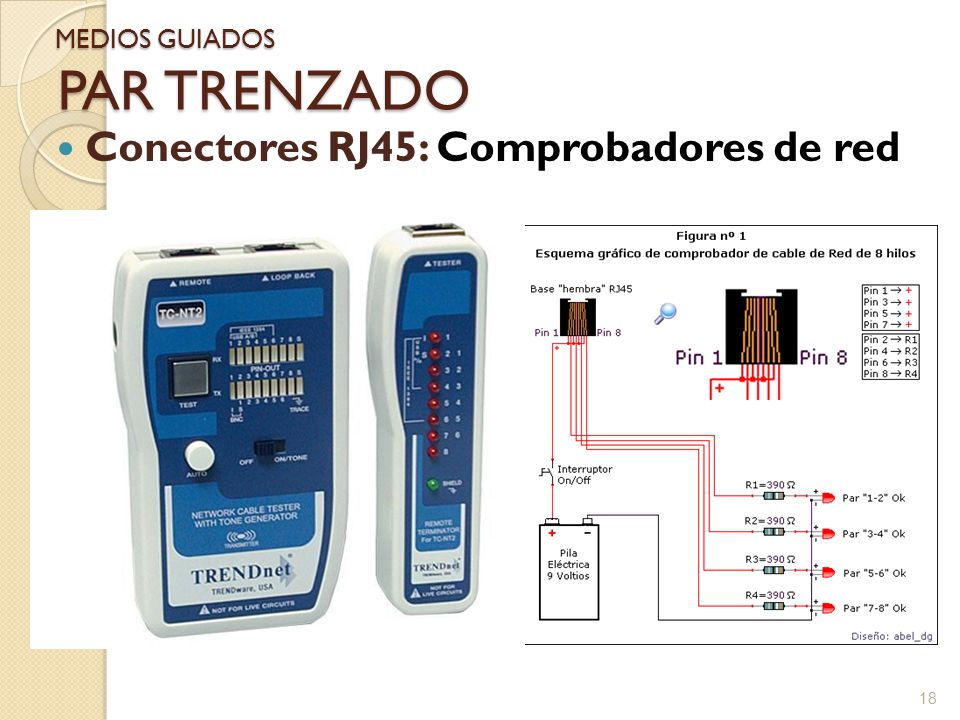

18 MEDIOS GUIADOS PAR TRENZADO Conectores RJ45: Comprobadores de red

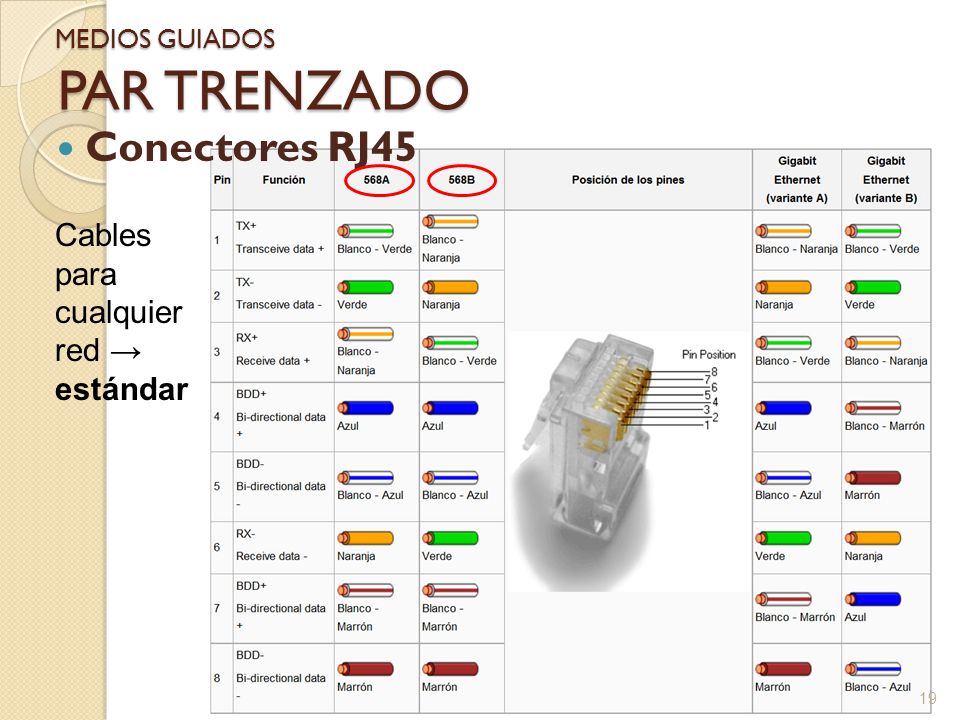

19 PAR TRENZADO Conectores RJ45 Cables para cualquier red → estándar
MEDIOS GUIADOS PAR TRENZADO Conectores RJ45 Cables para cualquier red → estándar

20 PAR TRENZADO Criterios de conexión: Cable directo Cable directo 568A

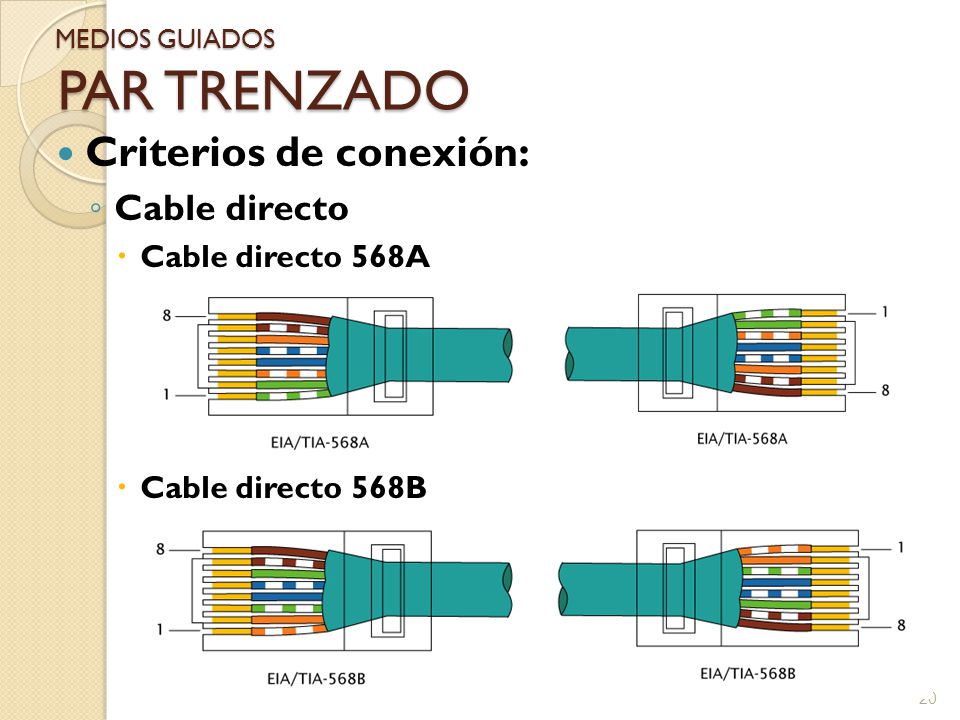

MEDIOS GUIADOS PAR TRENZADO Criterios de conexión: Cable directo Cable directo 568A Cable directo 568B

21 PAR TRENZADO Criterios de conexión: Cable cruzado 10/100baseT
MEDIOS GUIADOS PAR TRENZADO Criterios de conexión: Cable cruzado 10/100baseT 10/100/1000baseT Gigabit Ethernet (variante B) Gigabit Ethernet (variante A)

22 PAR TRENZADO Criterios de conexión:
MEDIOS GUIADOS PAR TRENZADO Criterios de conexión: Cable directo → dispositivos desiguales Cable cruzado → dispositivos mismo nivel

23 PAR TRENZADO Usos: Cable directo Cable cruzado

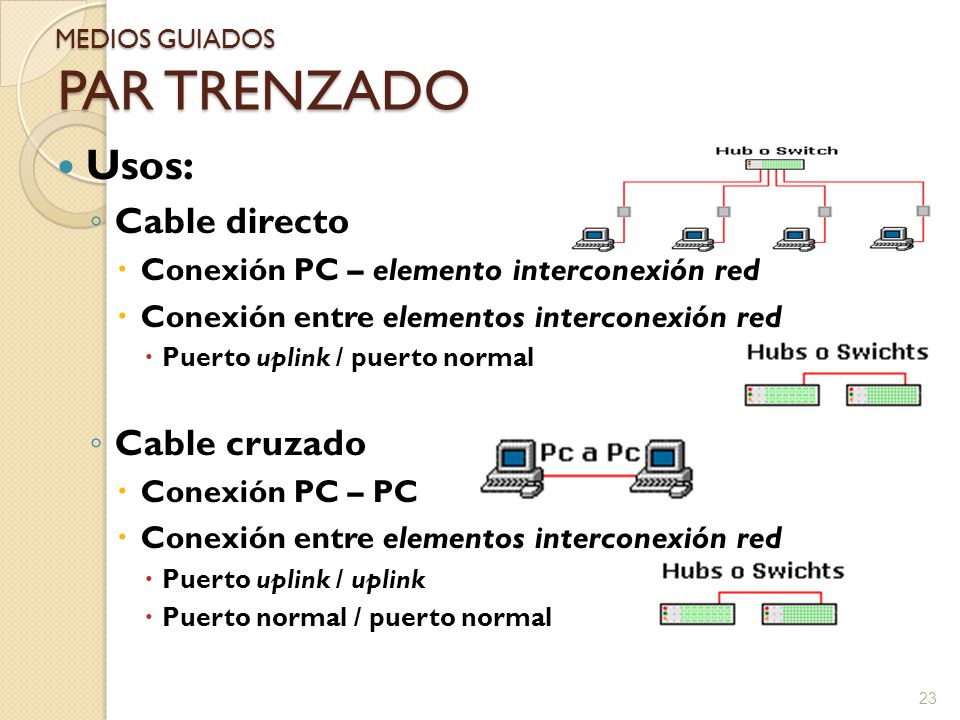

MEDIOS GUIADOS PAR TRENZADO Usos: Cable directo Conexión PC – elemento interconexión red Conexión entre elementos interconexión red Puerto uplink / puerto normal Cable cruzado Conexión PC – PC Puerto uplink / uplink Puerto normal / puerto normal

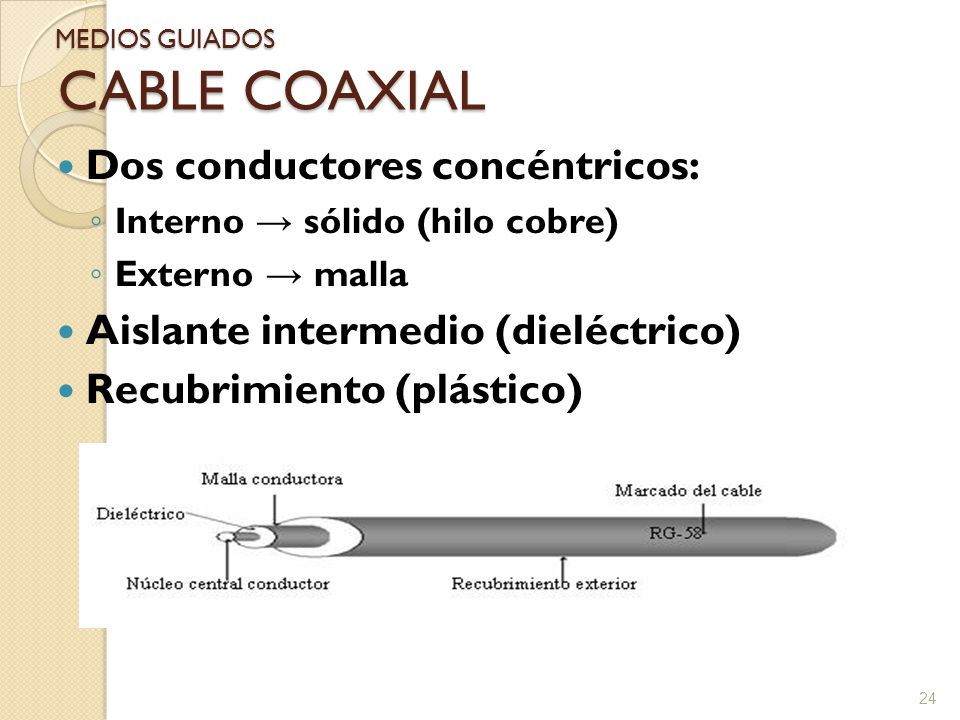

24 CABLE COAXIAL Dos conductores concéntricos:
MEDIOS GUIADOS CABLE COAXIAL Dos conductores concéntricos: Interno → sólido (hilo cobre) Externo → malla Aislante intermedio (dieléctrico) Recubrimiento (plástico)

25 CABLE COAXIAL Características:

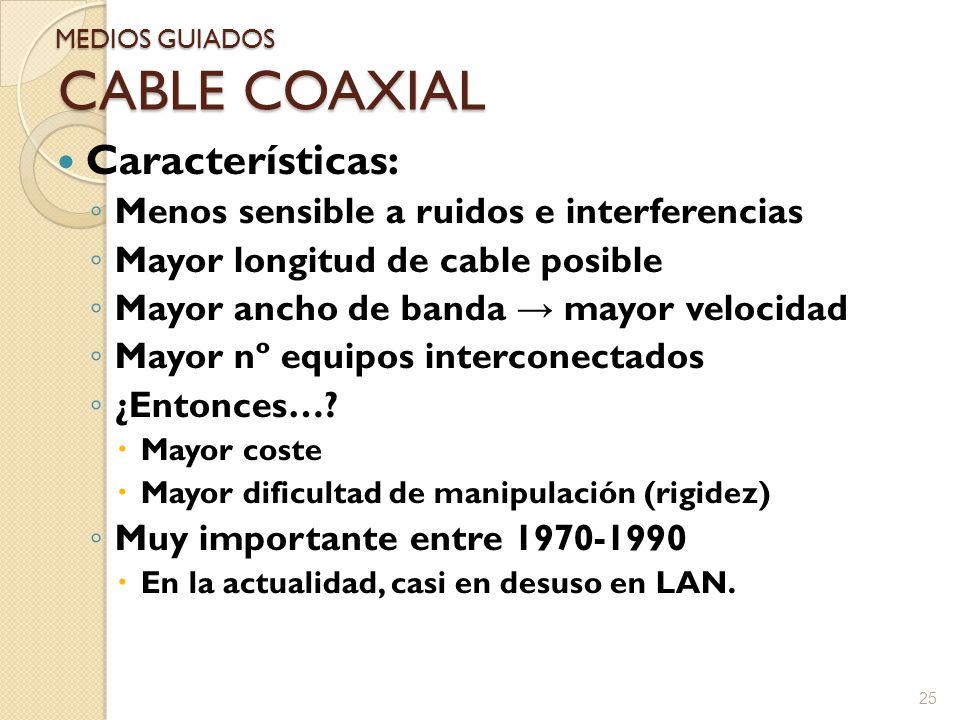

MEDIOS GUIADOS CABLE COAXIAL Características: Menos sensible a ruidos e interferencias Mayor longitud de cable posible Mayor ancho de banda → mayor velocidad Mayor nº equipos interconectados ¿Entonces…? Mayor coste Mayor dificultad de manipulación (rigidez) Muy importante entre En la actualidad, casi en desuso en LAN.

26 CABLE COAXIAL Usos de muy distinto tipo:
MEDIOS GUIADOS CABLE COAXIAL Usos de muy distinto tipo: TV, telefonía (larga distancia), periféricos… Redes de área local: Dos tipos de cables: Coaxial fino: RG58 (80 MHz) Coaxial grueso: RG8, RG9, RG11 (400 MHz) Conectores en T + Terminadores

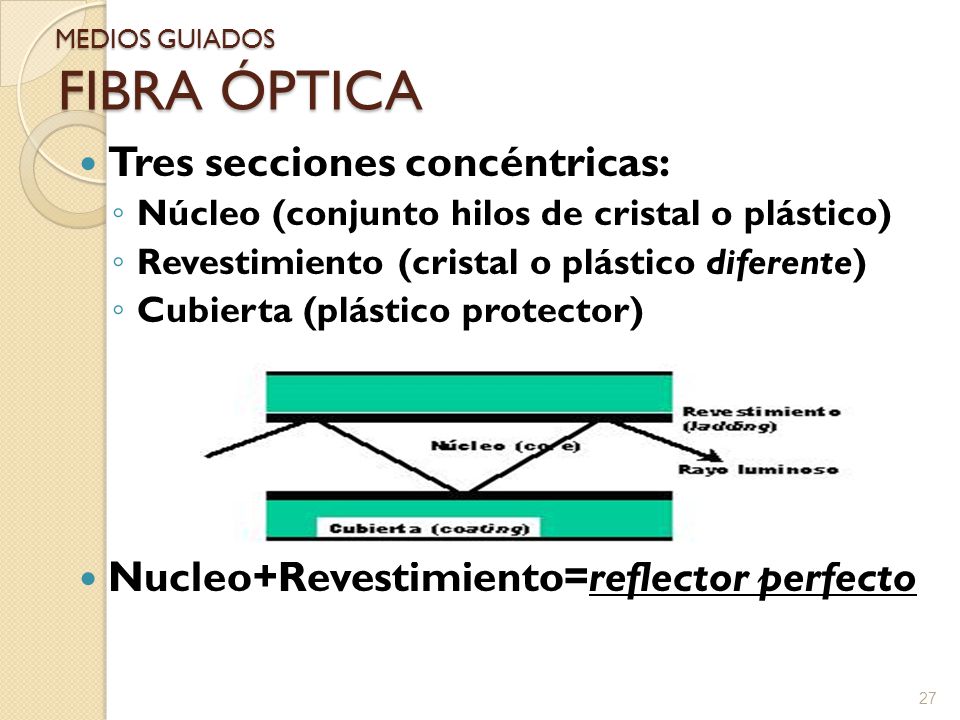

27 FIBRA ÓPTICA Tres secciones concéntricas:
MEDIOS GUIADOS FIBRA ÓPTICA Tres secciones concéntricas: Núcleo (conjunto hilos de cristal o plástico) Revestimiento (cristal o plástico diferente) Cubierta (plástico protector) Nucleo+Revestimiento=reflector perfecto

28 FIBRA ÓPTICA Ventajas: Menor tamaño y peso Atenuación mucho menor

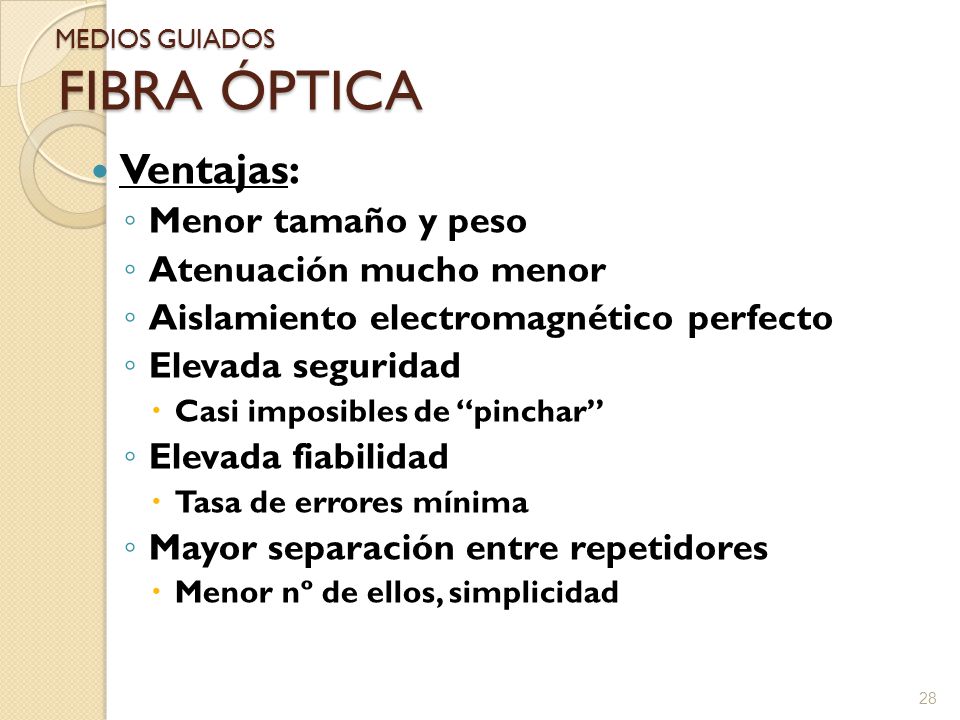

MEDIOS GUIADOS FIBRA ÓPTICA Ventajas: Menor tamaño y peso Atenuación mucho menor Aislamiento electromagnético perfecto Elevada seguridad Casi imposibles de “pinchar” Elevada fiabilidad Tasa de errores mínima Mayor separación entre repetidores Menor nº de ellos, simplicidad

29 FIBRA ÓPTICA Inconvenientes: Tipos de fibra óptica: Coste económico
MEDIOS GUIADOS FIBRA ÓPTICA Inconvenientes: Coste económico Complejidad instalación y manipulación Mangueras de fibras entorno a una guía metálica Extraordinaria fragilidad Tipos de fibra óptica: Monomodo (mayor calidad, coste y capacidad) Multimodo (diferentes índices de refracción) Índice gradual Índice escalonado

30 FIBRA ÓPTICA Comparativa – tipos de fibra óptica:
MEDIOS GUIADOS FIBRA ÓPTICA Comparativa – tipos de fibra óptica: Comparativa – fibra/coaxial/par trenzado:

31 Índice Conceptos básicos Medios guiados Medios no guiados MONTAJE

32 MEDIOS NO GUIADOS Inalámbricos = NO HAY CABLES
Emisión y recepción por medio de ANTENAS El medio de transmisión es la atmósfera O el vacío o el agua… (casos menos frecuentes) Direccionalidad o directividad: Mayor frecuencia → facilidad orientar señal

33 MICROONDAS TERRESTRES

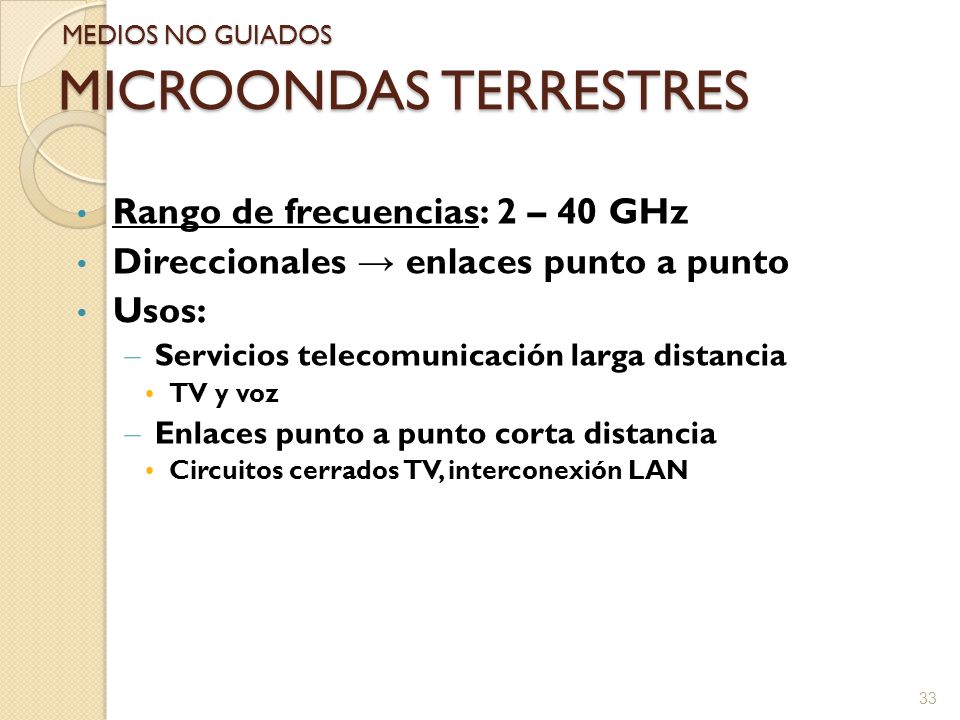

MEDIOS NO GUIADOS MICROONDAS TERRESTRES Rango de frecuencias: 2 – 40 GHz Direccionales → enlaces punto a punto Usos: Servicios telecomunicación larga distancia TV y voz Enlaces punto a punto corta distancia Circuitos cerrados TV, interconexión LAN

34 MICROONDAS TERRESTRES
MEDIOS NO GUIADOS MICROONDAS TERRESTRES Problema de atenuación Fenómenos meteorológicos (lluvia) Mayor frecuencia → mayor atenuación Antena más pequeña y barata Problema de interferencias Regulación legal → bandas de frecuencias Transmisiones larga distancia: 4-6 GHz, 11 GHz TV por cable: 12 GHz Enlaces punto a punto (corta distancia): >22 GHz

35 MICROONDAS VÍA SATÉLITE
MEDIOS NO GUIADOS MICROONDAS VÍA SATÉLITE Satélite=estación intermedia entre antenas “Refresca” la señal Cambia la direccionalidad Estaciones base Antenas terrestres que emiten/reciben señal Canales=bandas de frecuencias diferentes Ascendentes: estación base → satélite Descendentes: satélite → estación base ¡El nº máximo de satélites es limitado!

36 MICROONDAS VÍA SATÉLITE
MEDIOS NO GUIADOS MICROONDAS VÍA SATÉLITE Válidas para: Enlaces punto a punto Enlaces multipunto → transmisión multidestino Usos principales: Difusión de TV (televisión vía satélite) Telefonía de larga distancia Enlaces punto a punto entre centrales Redes privadas P. ej.- Satélite VSAT (división en canales alquilables) Inconveniente: Distancia estaciones base – satélites: Retardos de propagación apreciables (1/4 sg)

37 ONDAS DE RADIO Son omnidireccionales (antenas no parabólicas)
MEDIOS NO GUIADOS ONDAS DE RADIO Son omnidireccionales (antenas no parabólicas) Rango de frecuencias: 500 KHz – 1 GHz Usos: Transmisiones radiofónicas (AM y FM) Transmisiones televisivas (UHF y VHF) Redes de datos multipunto Fenómeno de reflexión atmosférica No interferencias de la ionosfera (extra-atmosféricas) Interferencias por multitrayectorias “Rebote” en superficie terrestre, mar, otros objetos… Longitud onda mayor → atenuación menor

38 RAYOS INFRARROJOS Son direccionales → punto a punto

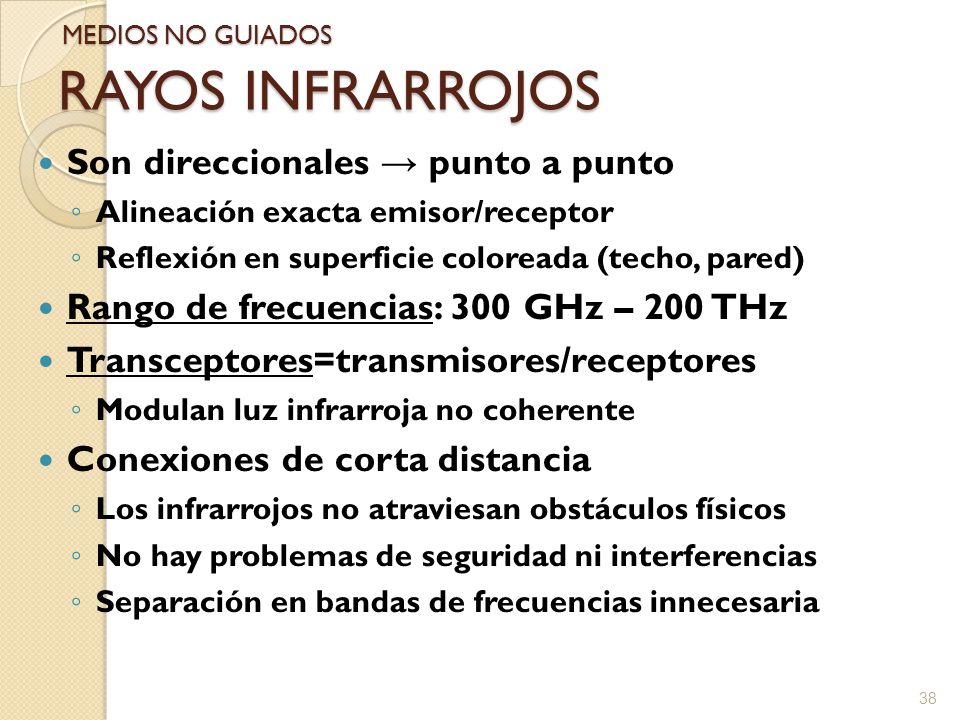

MEDIOS NO GUIADOS RAYOS INFRARROJOS Son direccionales → punto a punto Alineación exacta emisor/receptor Reflexión en superficie coloreada (techo, pared) Rango de frecuencias: 300 GHz – 200 THz Transceptores=transmisores/receptores Modulan luz infrarroja no coherente Conexiones de corta distancia Los infrarrojos no atraviesan obstáculos físicos No hay problemas de seguridad ni interferencias Separación en bandas de frecuencias innecesaria

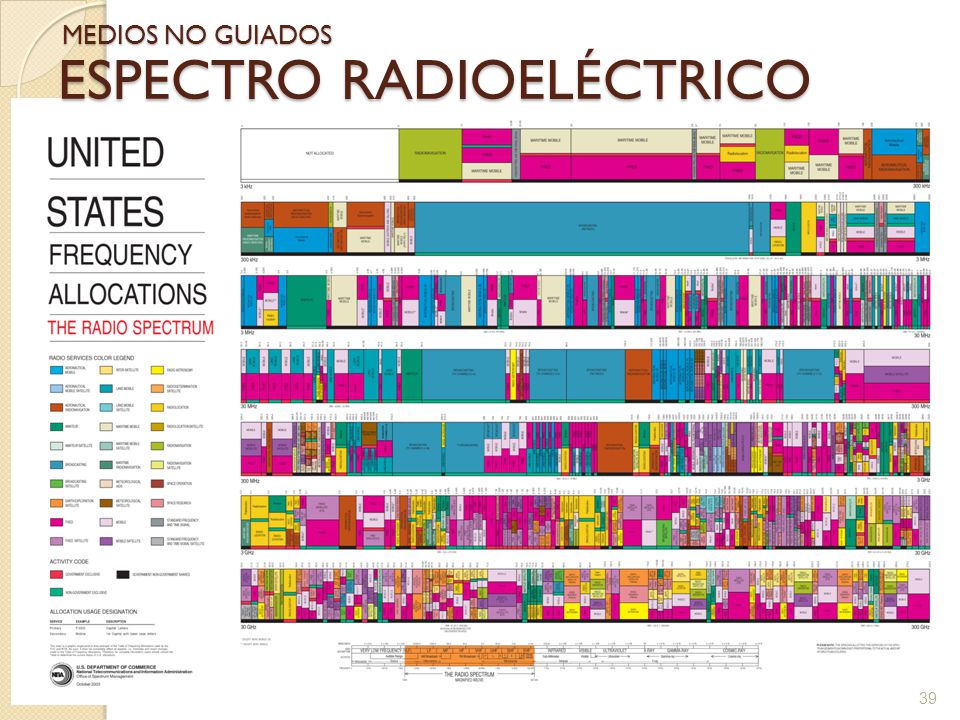

39 ESPECTRO RADIOELÉCTRICO
MEDIOS NO GUIADOS ESPECTRO RADIOELÉCTRICO
