TELEVISIÓN VIA SATÉLITE

Presentación del tema: "TELEVISIÓN VIA SATÉLITE"— Transcripción de la presentación:

1 TELEVISIÓN VIA SATÉLITE
ANTENAS PARABÓLICAS Distribución de la Señal. TEMA Nº16

2 Instalación Individual.

3 Instalación Individual. Separada.
TVT+SAT. INSTALACIÓN DE UN SOLO USUARIO, NECESITA RECEPTOR, I.R.D., DECODIFICADOR. SE UTILIZAN 2 CABLES DE BAJADA.

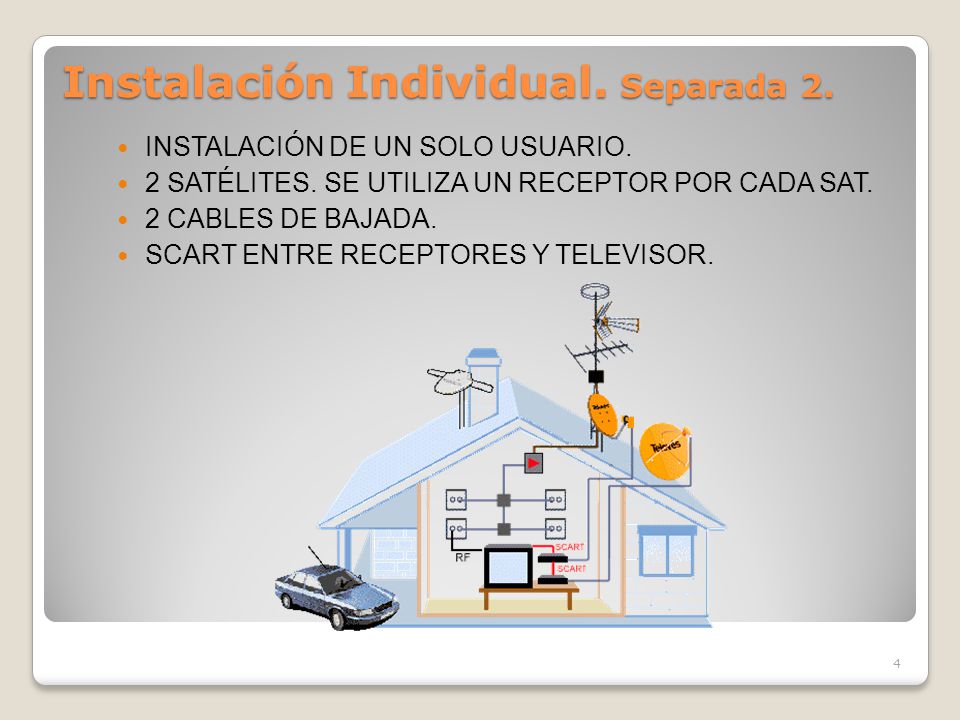

4 Instalación Individual. Separada 2.
INSTALACIÓN DE UN SOLO USUARIO. 2 SATÉLITES. SE UTILIZA UN RECEPTOR POR CADA SAT. 2 CABLES DE BAJADA. SCART ENTRE RECEPTORES Y TELEVISOR.

5 Instalación Individual

6 Instalación Individual. Mezclada.
TVT+SAT. INSTALACIÓN DE UN SOLO USUARIO, NECESITA RECEPTOR, I.R.D., DECODIFICADOR. SE UTILIZA 1 SÓLO CABLE DE BAJADA. EL MEZCLADOR DEBE DEJAR PASAR LA CORRIENTE CONTINUA PARA ALIMENTAR AL LNB, SÓLO EN SU CONEXIÓN. 1.100 MHz IMPLICA APROXIMADAMENTE A UNA POLARIDAD DE UN SATELITE ACTUAL MÁS LA MEZCLA DE LA TVT analógica. MAXIMO ANCHO DE BANDA POR CABLE: MHz

7 Instalación Individual. Conmutada.
UN SOLO USUARIO, 2 SATÉLITES. SE UTILIZA UN RECEPTOR POR CADA SAT; PODRÍA SER UNO SÓLO. 1 SÓLO CABLE DE BAJADA. UN CONMUTADOR ELIGE ENTRE SAT-1 ó SAT-2. SCART ENTRE RECEPTORES Y TELEVISOR. CONMUTADOR 2IN-1OUT AMPLIFICADOR TVT, CON MEZCLA O AMPLIF. DE F.I.

8 EQUIPOS DE CABECERA SAT INSTALACIÓN COLECTIVA
AMPLIFICADOR F.I.  F.I. + MEZCLA TVT UNIDAD INTERIOR – F.I.  TVT  PROCESADOR DIGITAL - TDT F.I.  F.I. TDA F.I.  TVT - TDT F.I.  QAM RECEPTOR, SINTONIZADOR, I.R.D., DECODIFICADOR, (DE USUARIO).

9

10 SISTEMAS DE DISTRIBUCIÓN COLECTIVA SAT
CANALES MÁXIMO INTERÉS TODA UNA POLARIDAD CANALES MÁXIMO INTERÉS PROCESADO DE CANALES DE FI - TVT DISTRIBUCIÓN DE FI PROCESADO DE FI - FI SEGÚN LA DEMANDA DE SÁTÉLITES (O POLARIDADES DE UN MISMO SATÉLITE), HABRÁ QUE ELEGIR UN SISTEMA DE DISTRIBUCIÓN Y/O TRATAMIENTO DE LA SEÑAL. TAMBIÉN EL HECHO DE UTILIZAR O NO RECEPTOR DE SATÉLITE CADA USUARIO, Y COMO NO, EL HECHO DE ESTAR TRANSMITIDOS O NO EN “ABIERTO”. Como el tema es bastante complejo la primera vez que se ve, vale la pena ir avanzando diapositivas para ver ejemplos reales de cada tipo de instalación, ya que ASÍ ES MÁS FÁCIL SU ENTENDIMIENTO. EL LEMA PARA ESTA PARTE ES: PACIENCIA. A MEZCLAR CON TVT

11 RESUMEN DE LOS SISTEMAS DE DISTRIBUCIÓN COLECTIVA TVT + SAT
Varios canales de uno o varios satélites: Procesado de canales de FI a bandas TVT. Sin Receptor Procesadores de FI a FI. Con receptor cada usuario Todos los canales de un segmento: Distribución en FI con un cable. Con receptor por usuario. Todos los canales de 2, 3 ó 4 segmentos: Distribución en FI con 1 cable por cada segmento. Con receptor cada usuario

12

13 VARIOS CANALES DE UNO O MÁS SATÉLITES EQUIPOS DE CABECERA DE INSTALACIONES COLECTIVAS - 1
UNIDAD INTERIOR F.I.  TVT (862 Mhz) EL USUARIO NO NECESITA RECEPTOR. CADA CANAL DE SAT NECESITA UNA UNIDAD INTERIOR.

14

15

16

17

18 Distribución en F. I Ejemplos. Una Polaridad y con canales terrestres
Distribución en F.I Ejemplos. Una Polaridad y con canales terrestres.colectivas-2 AMPLIFICADOR F.I.  F.I. + MEZCLA TVT INSTALACIÓN COLECTIVA O INDIVIDUAL CON VARIAS TOMAS. CADA USUARIO NECESITA RECEPTOR SAT. SÓLO SE DISTRIBUYE UN SEGMENTO O POLARIDAD. MAXIMO ANCHO DE BANDA POR CABLE: MHz

19 MODELOS DE INSTALACIONES PAL - 1
PROCESADORES QPSK-PAL UNIDAD INTERIOR F.I.  TVT DISTRIBUCIÓN HASTA 862 Mhz EL USUARIO NO NECESITA RECEPTOR SAT

20 MODELOS DE INSTALACIONES F.I. - 2
DISTRIBUCIÓN HASTA Mhz EN F.I.+ TVT DERIVADORES ESPECIALES HASTA 2.150Mhz UNA SOLA POLARIDAD DE SATÉLITE INSTALACIÓN COLECTIVA DE TVT+SAT

21 MODELOS DE INSTALACIONES F.I. - 2A
DISTRIBUCIÓN HASTA Mhz EN F.I.+ TVT V H CONMUTADOR AMPLIFICAC. “F.I.” DOS POLARIDADES DE SATÉLITE ELEGIDAS POR CONMUTADOR ELECTRÓNICO EL USUARIO NECESITA RECEPTOR SAT MAXIMO ANCHO DE BANDA POR CABLE: MHz Tema Nº5. Distribucion Via SAT

22 MODELOS DE INSTALACIONES F.I. - 2B
DISTRIBUCIÓN HASTA Mhz EN F.I.+ TVT DOS POLARIDADES DE SATÉLITE ELEGIDAS POR CONMUTADOR ELECTRÓNICO REPARTIDOR CONMUTABLE CON/SIN AMPLIFICACIÓN EL USUARIO NECESITA RECEPTOR SAT

23 RED DE DISTRIBUCIÓN COLECTIVA CON MULTICONMUTADORES ELECTRÓNICOS
MAXIMO ANCHO DE BANDA POR CABLE: MHz 4 CABLES

24 MODELOS DE INSTALACIONES F.I. – 1 MULTICONMUTADORES ELECTRÓNICOS
DISTRIBUCIÓN HASTA Mhz EN F.I.+ TVT EL USUARIO NECESITA RECEPTOR SAT 4 POLARIDADES DE SAT+TVT ELEGIDAS POR CONMUTADOR ELECTRÓNICO

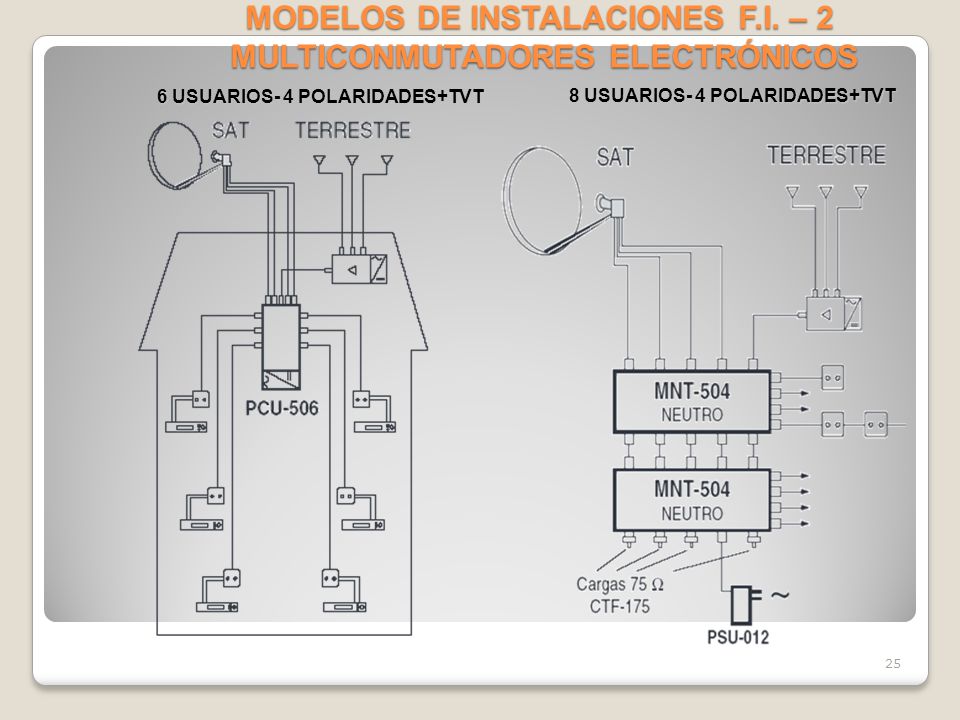

25 MODELOS DE INSTALACIONES F.I. – 2 MULTICONMUTADORES ELECTRÓNICOS
6 USUARIOS- 4 POLARIDADES+TVT 8 USUARIOS- 4 POLARIDADES+TVT

26 MODELOS DE INSTALACIONES F.I. – 3 MULTICONMUTADORES ELECTRÓNICOS
20 USUARIOS 4 POLARIDADES+TVT 40 USUARIOS 4 POLARIDADES+TVT
