Monitorear y controlar desde un Centro de Control el cierre y apertura de carga de las Ciudades de Puno y Juliaca; y efectuar la operación integral de.

Presentación del tema: "Monitorear y controlar desde un Centro de Control el cierre y apertura de carga de las Ciudades de Puno y Juliaca; y efectuar la operación integral de."— Transcripción de la presentación:

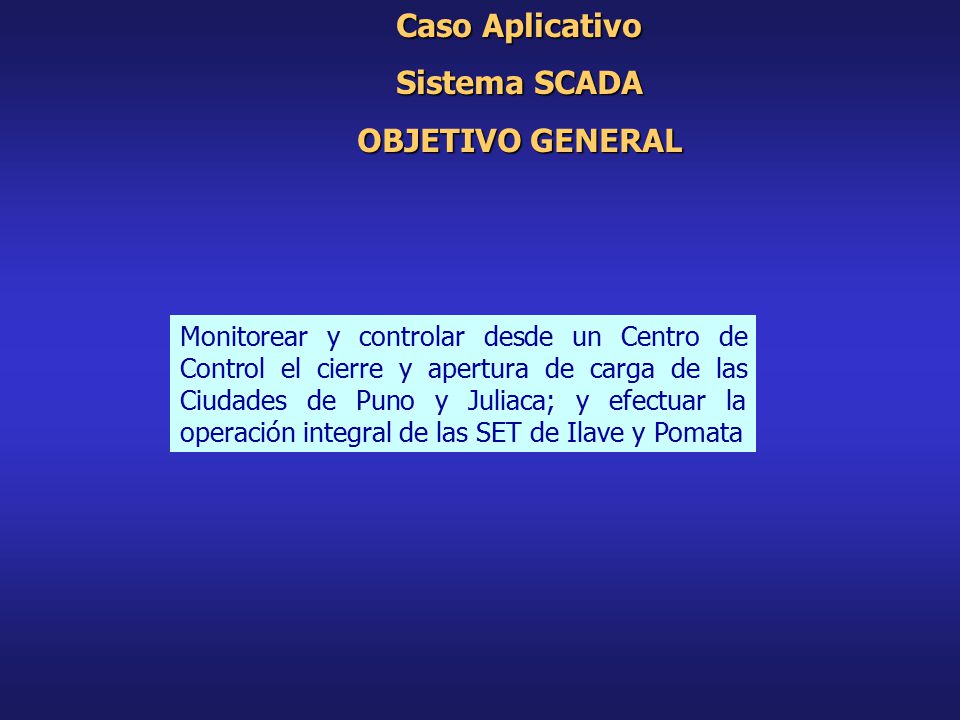

1 Monitorear y controlar desde un Centro de Control el cierre y apertura de carga de las Ciudades de Puno y Juliaca; y efectuar la operación integral de las SET de Ilave y Pomata Caso Aplicativo Sistema SCADA OBJETIVO GENERAL

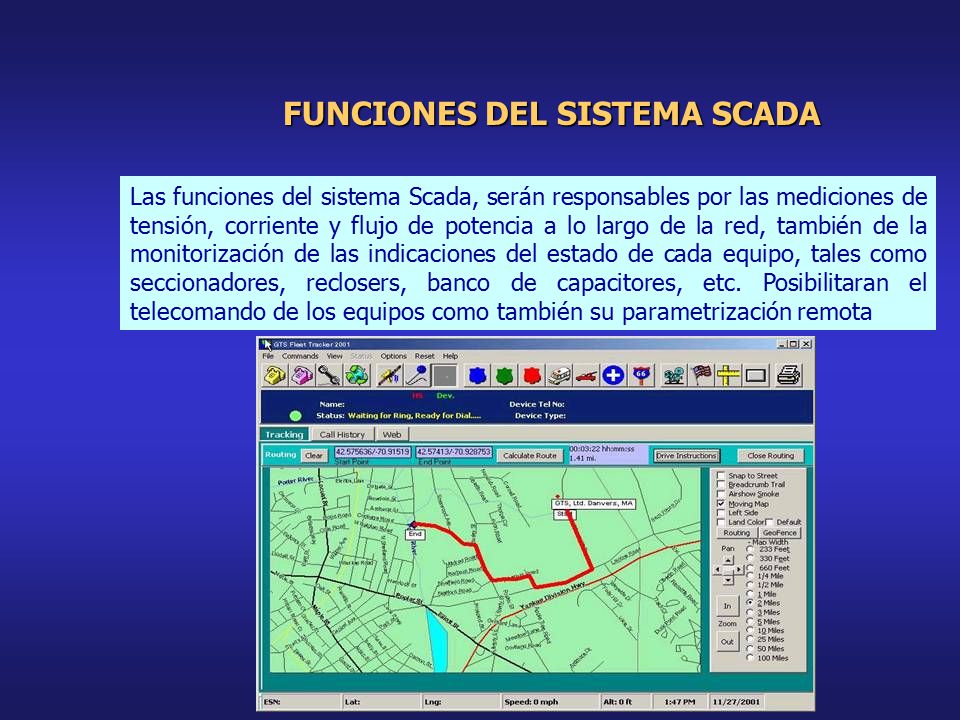

2 Las funciones del sistema Scada, serán responsables por las mediciones de tensión, corriente y flujo de potencia a lo largo de la red, también de la monitorización de las indicaciones del estado de cada equipo, tales como seccionadores, reclosers, banco de capacitores, etc. Posibilitaran el telecomando de los equipos como también su parametrización remota FUNCIONES DEL SISTEMA SCADA

3 ANALISIS DE COSTOS ACTUALES La energía que se deja de vender en el tiempo en que dura cada interrupción La compensación monetaria que se realiza a cada usuario por causa de la interrupción. Total de Sueldos y sobre tiempos que se dejan de pagar al personal de turno Costo Operativo Generado por cuadrilla para la reposición inmediata a cada interrupción

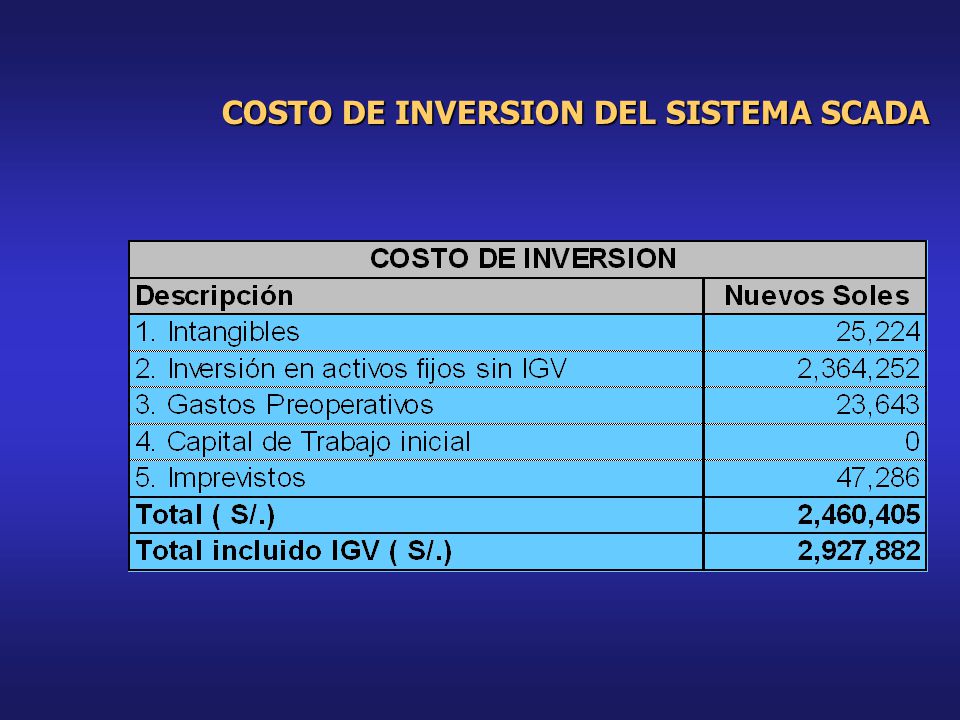

4 COSTO DE INVERSION DEL SISTEMA SCADA

5 ANALISIS DE COSTOS INCREMENTALES

6 FLUJO DE BENEFICIOS INCREMENTALES

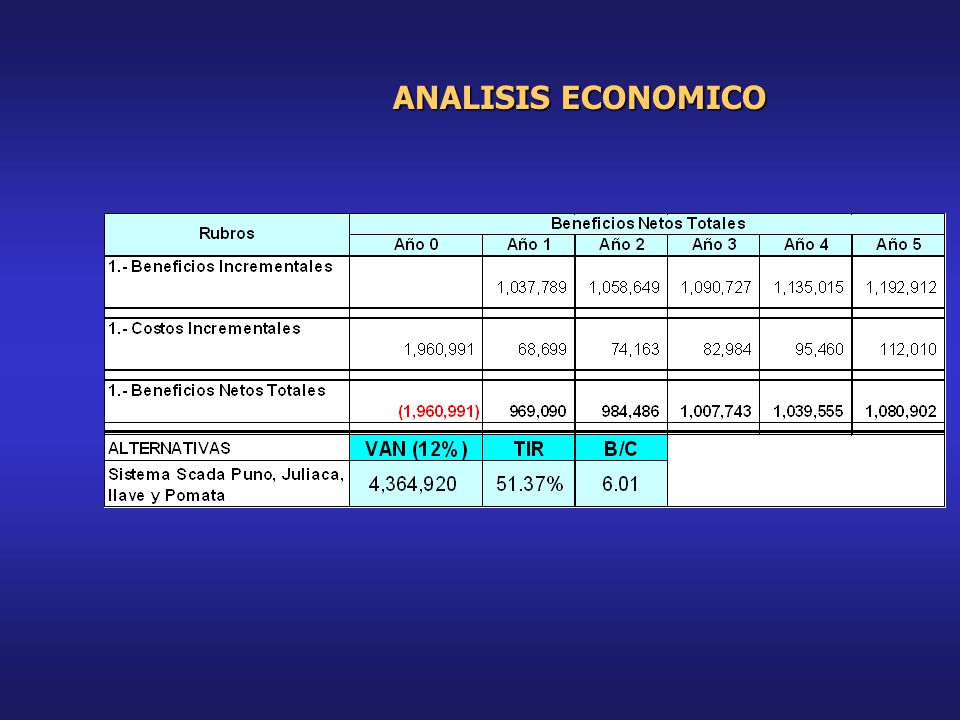

7 ANALISIS ECONOMICO

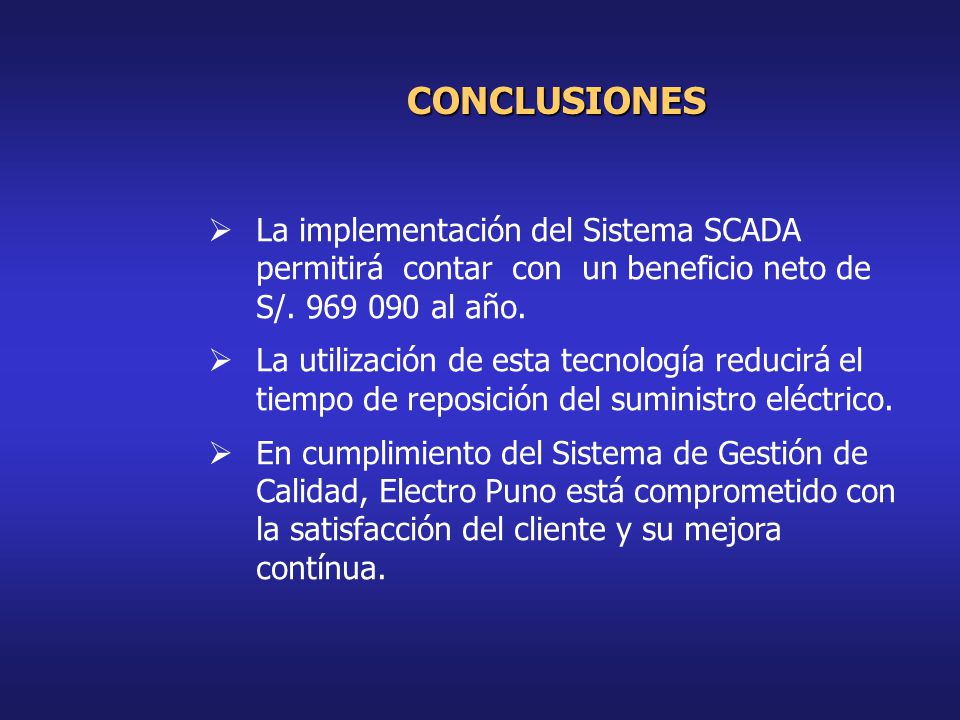

8 CONCLUSIONES  La implementación del Sistema SCADA permitirá contar con un beneficio neto de S/. 969 090 al año.  La utilización de esta tecnología reducirá el tiempo de reposición del suministro eléctrico.  En cumplimiento del Sistema de Gestión de Calidad, Electro Puno está comprometido con la satisfacción del cliente y su mejora contínua.

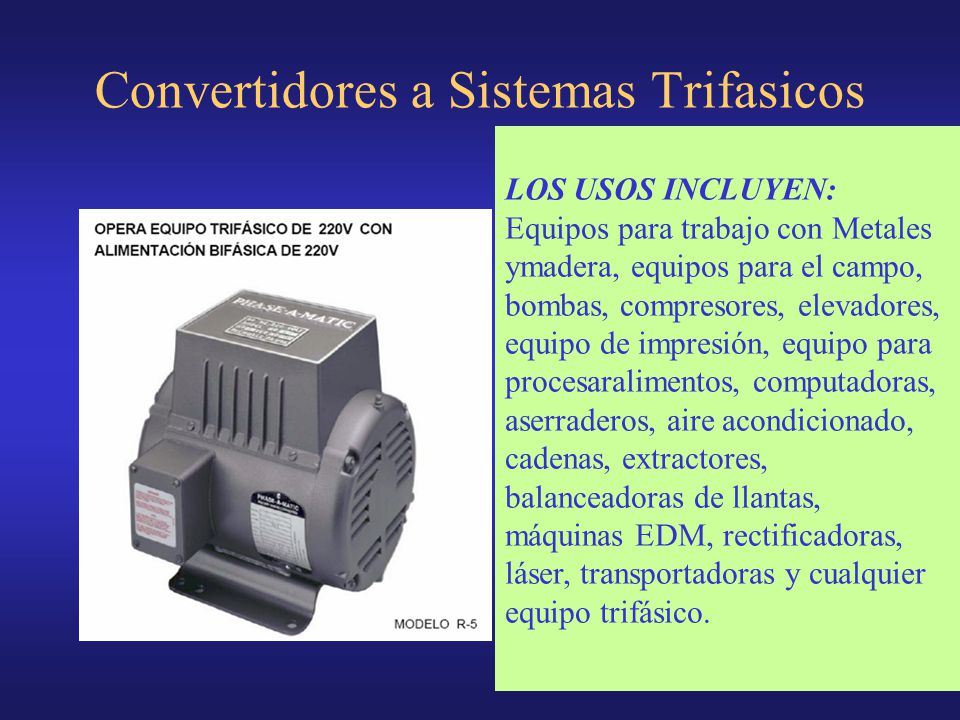

9 Convertidores a Sistemas Trifasicos LOS USOS INCLUYEN: Equipos para trabajo con Metales ymadera, equipos para el campo, bombas, compresores, elevadores, equipo de impresión, equipo para procesaralimentos, computadoras, aserraderos, aire acondicionado, cadenas, extractores, balanceadoras de llantas, máquinas EDM, rectificadoras, láser, transportadoras y cualquier equipo trifásico.

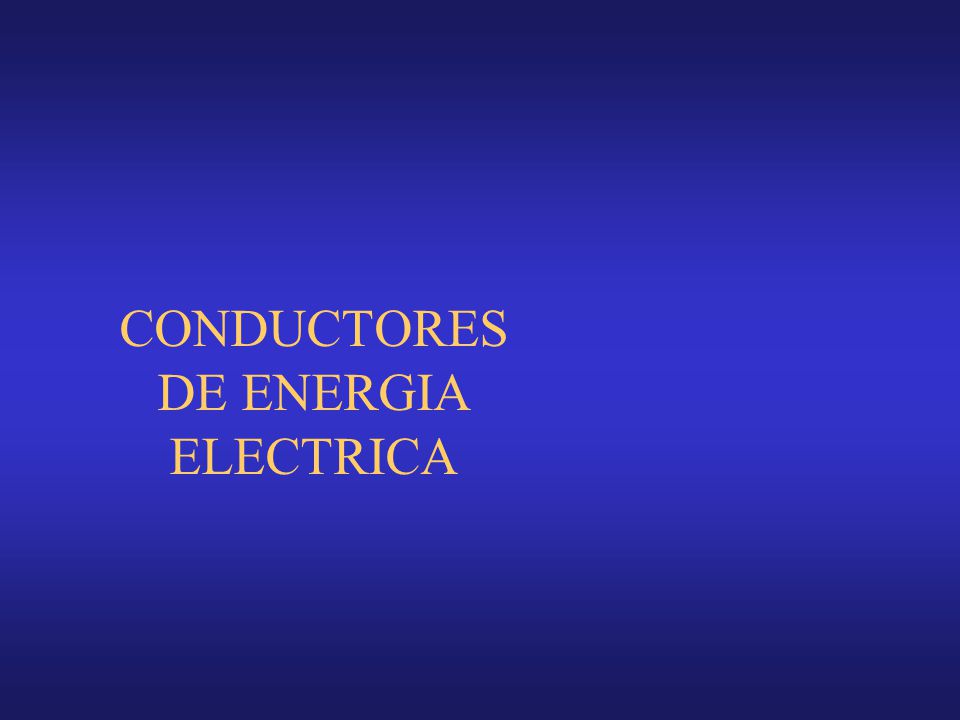

10 CONDUCTORES DE ENERGIA ELECTRICA

11 Criterio tradicional Tradicionalmente se utiliza el criterio de minimizar el costo en la compra de los conductores eléctricos. Esto se logra escogiendo el conductor de menor sección que le permite resistir las condiciones extremas esperadas, es decir, cuya corriente máxima resistible, I max, es mayor que la corriente máxima del proyecto, Ip. También se considera como exigencia un máximo de caída de tensión en el extremo de la carga. Esto determina la existencia de una sección mínima, S min, impuesta por dichas condiciones de carga y caída de tensión máximas y las características del conductor.

12 Criterio de eficiencia Energética La sección del conductor incide directamente en las pérdidas de energía y en el costo del mismo. Es posible obtener una sección óptima la que, al aumentar en los ahorros por pérdidas de energía, compensa los costos asociados al aumento de la sección. Para los fines de eficiencia energética, lo que se debe evaluar es la conveniencia de usar una sección mayor que S min y, si es así, cuántos valores estándares mayor que el mínimo.

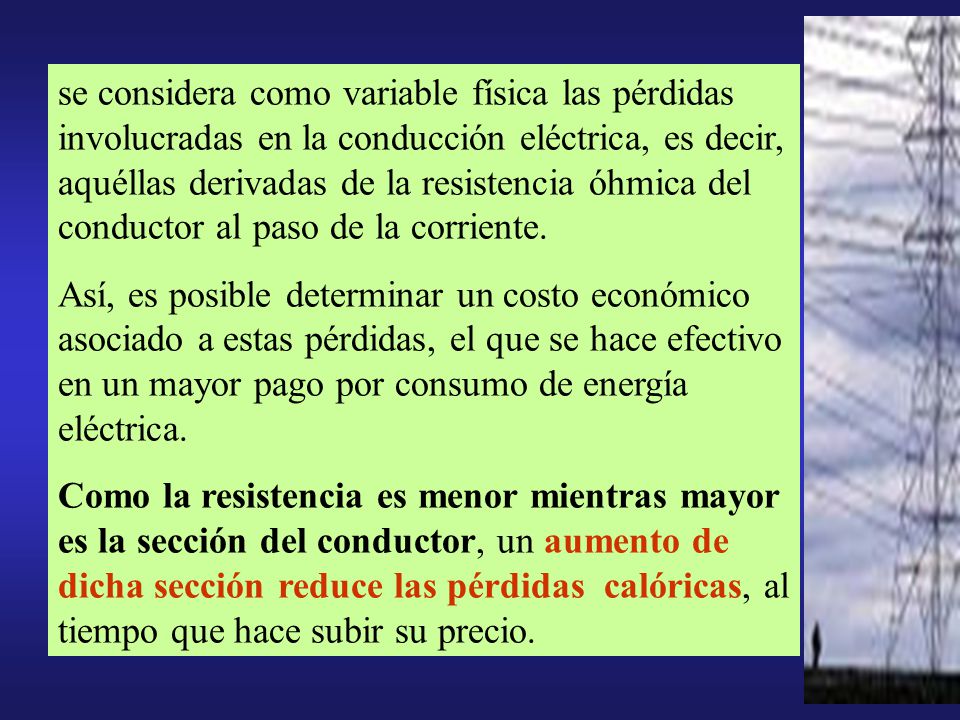

13 se considera como variable física las pérdidas involucradas en la conducción eléctrica, es decir, aquéllas derivadas de la resistencia óhmica del conductor al paso de la corriente. Así, es posible determinar un costo económico asociado a estas pérdidas, el que se hace efectivo en un mayor pago por consumo de energía eléctrica. Como la resistencia es menor mientras mayor es la sección del conductor, un aumento de dicha sección reduce las pérdidas calóricas, al tiempo que hace subir su precio.
