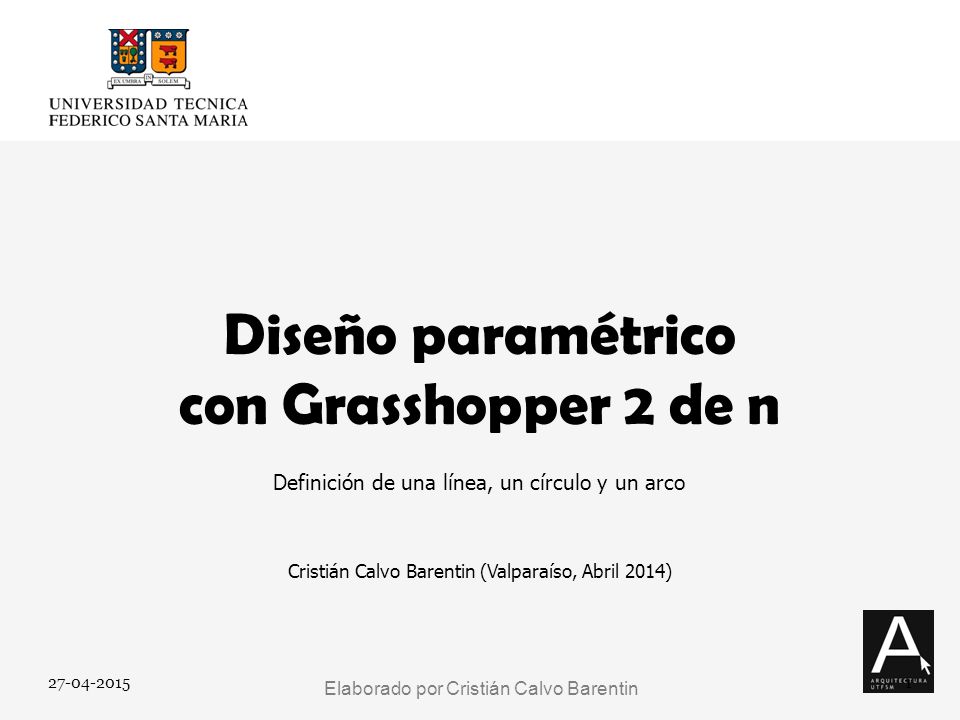

1 27-04-20151 Diseño paramétrico con Grasshopper 2 de n Elaborado por Cristián Calvo Barentin Cristián Calvo Barentin (Valparaíso, Abril 2014) Definición de una línea, un círculo y un arco

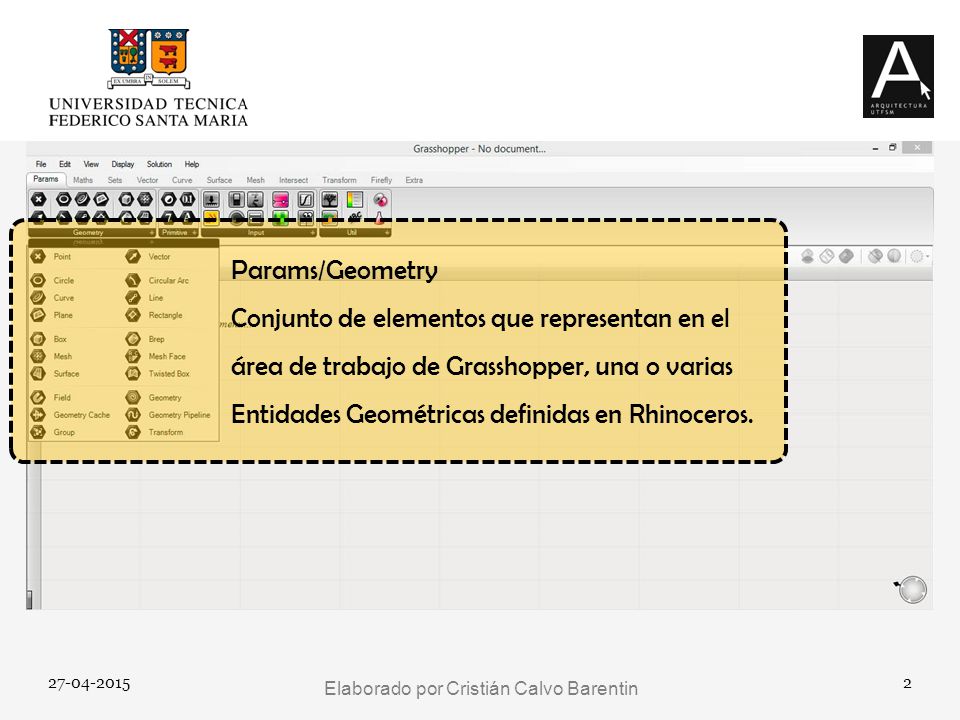

2 27-04-20152 Params/Geometry Conjunto de elementos que representan en el área de trabajo de Grasshopper, una o varias Entidades Geométricas definidas en Rhinoceros. Elaborado por Cristián Calvo Barentin

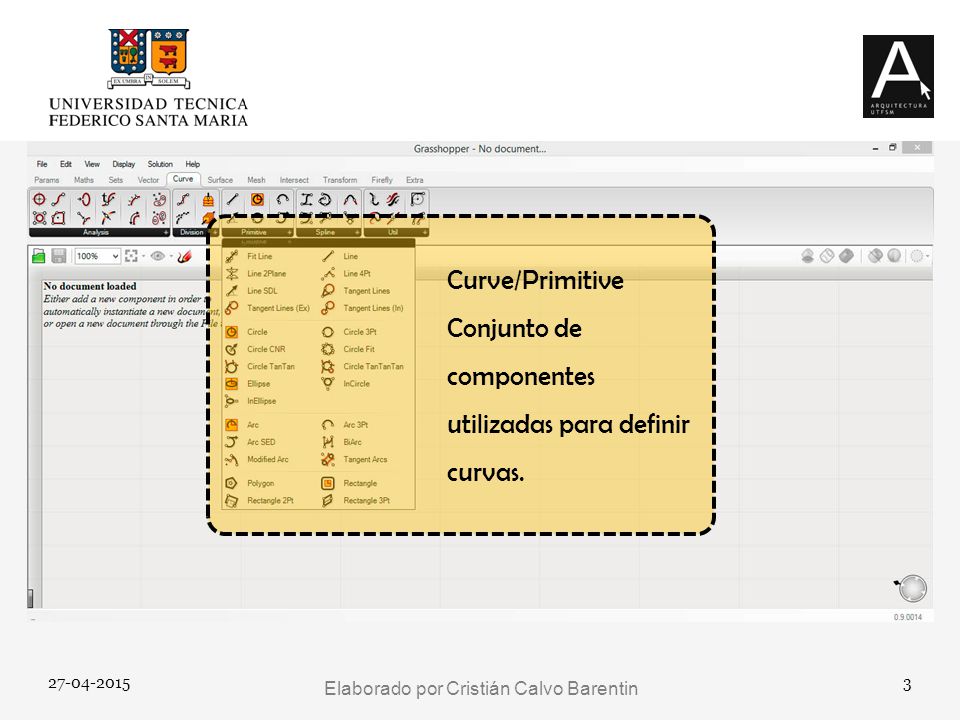

3 27-04-20153 Curve/Primitive Conjunto de componentes utilizadas para definir curvas. Elaborado por Cristián Calvo Barentin

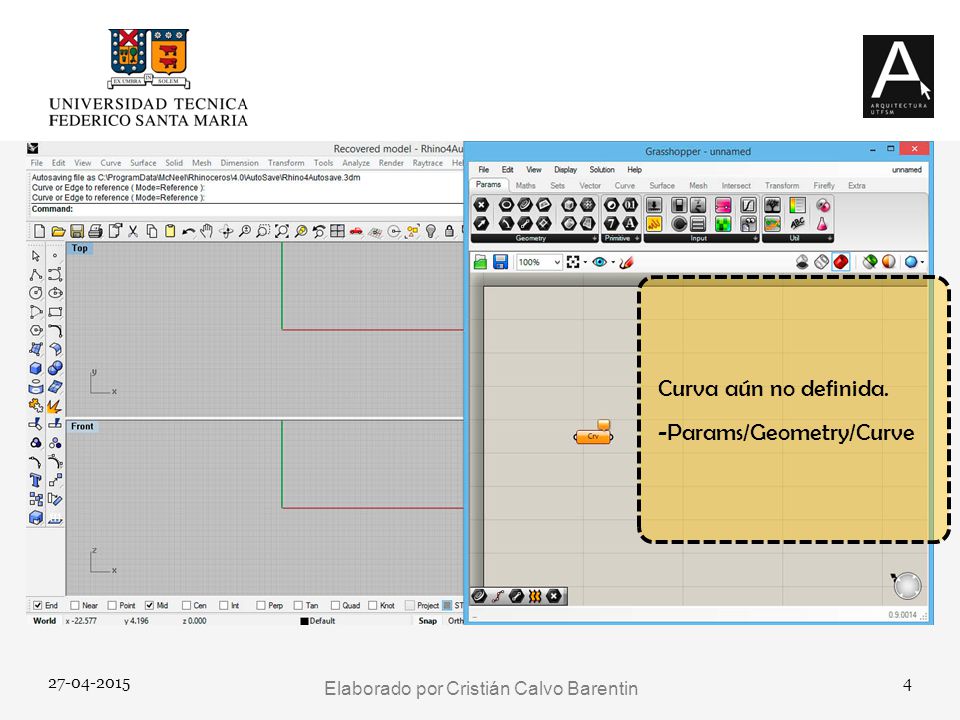

4 27-04-20154 Curva aún no definida. -Params/Geometry/Curve Elaborado por Cristián Calvo Barentin

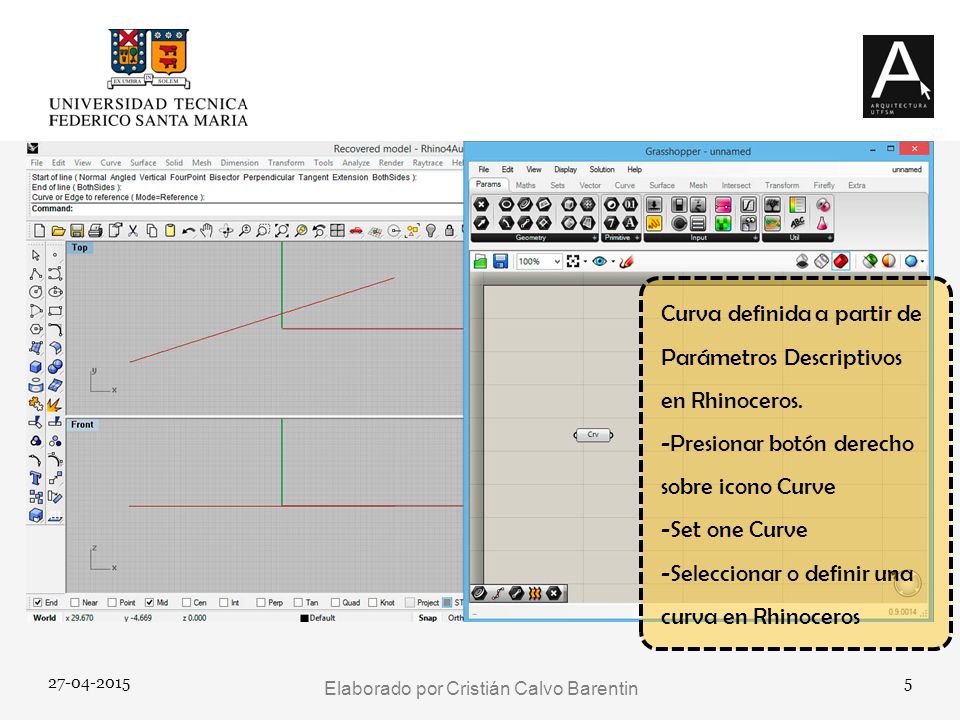

5 27-04-20155 Curva definida a partir de Parámetros Descriptivos en Rhinoceros. -Presionar botón derecho sobre icono Curve -Set one Curve -Seleccionar o definir una curva en Rhinoceros Elaborado por Cristián Calvo Barentin

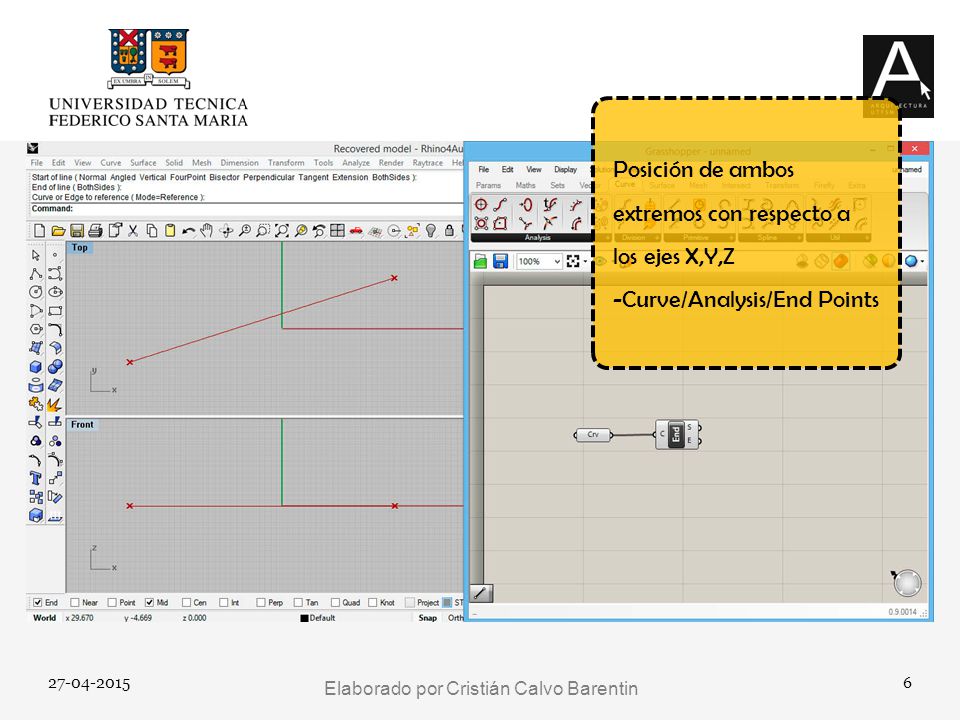

6 27-04-20156 Posición de ambos extremos con respecto a los ejes X,Y,Z -Curve/Analysis/End Points Elaborado por Cristián Calvo Barentin

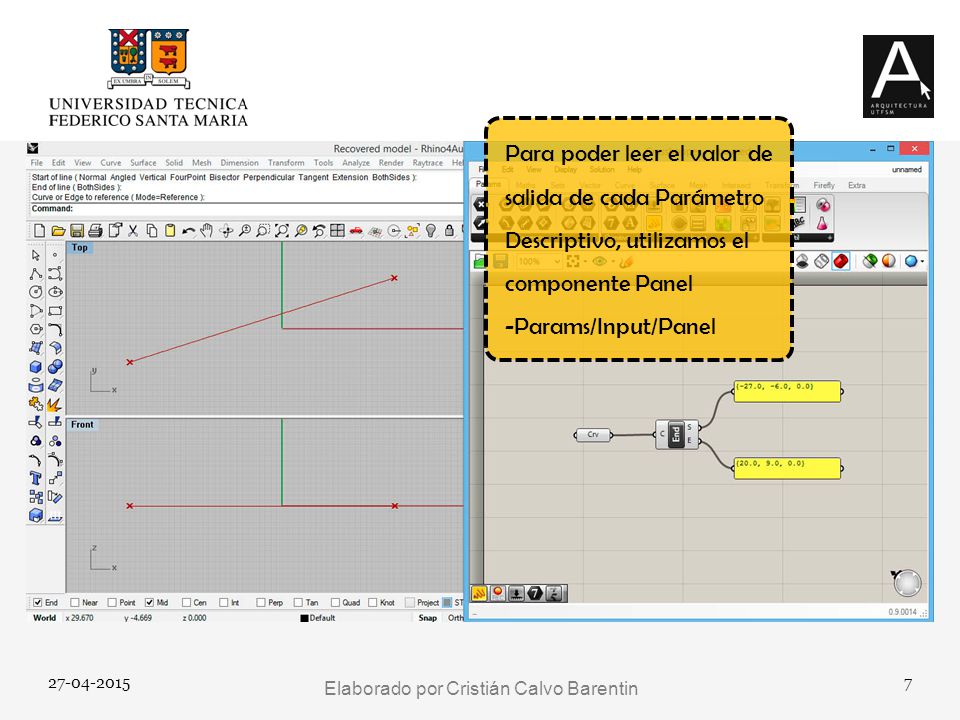

7 27-04-20157 Para poder leer el valor de salida de cada Parámetro Descriptivo, utilizamos el componente Panel -Params/Input/Panel Elaborado por Cristián Calvo Barentin

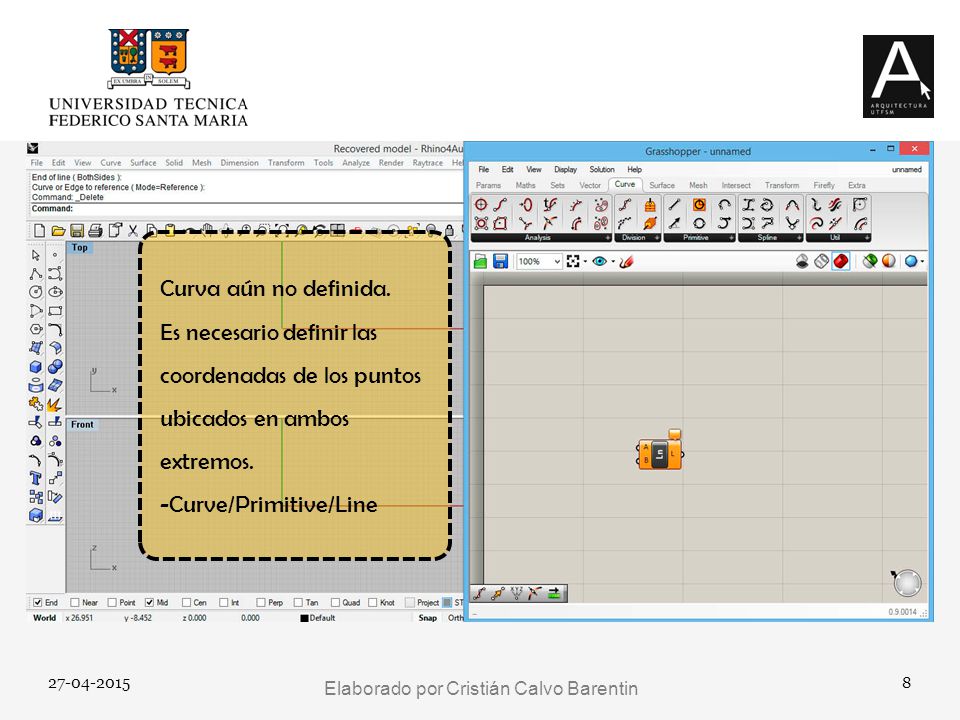

8 27-04-20158 Curva aún no definida. Es necesario definir las coordenadas de los puntos ubicados en ambos extremos. -Curve/Primitive/Line Elaborado por Cristián Calvo Barentin

9 27-04-20159 Curva aún no definida, ya que falta definir los valores de cada parámetro en Rhinoceros. Origen. Elaborado por Cristián Calvo Barentin

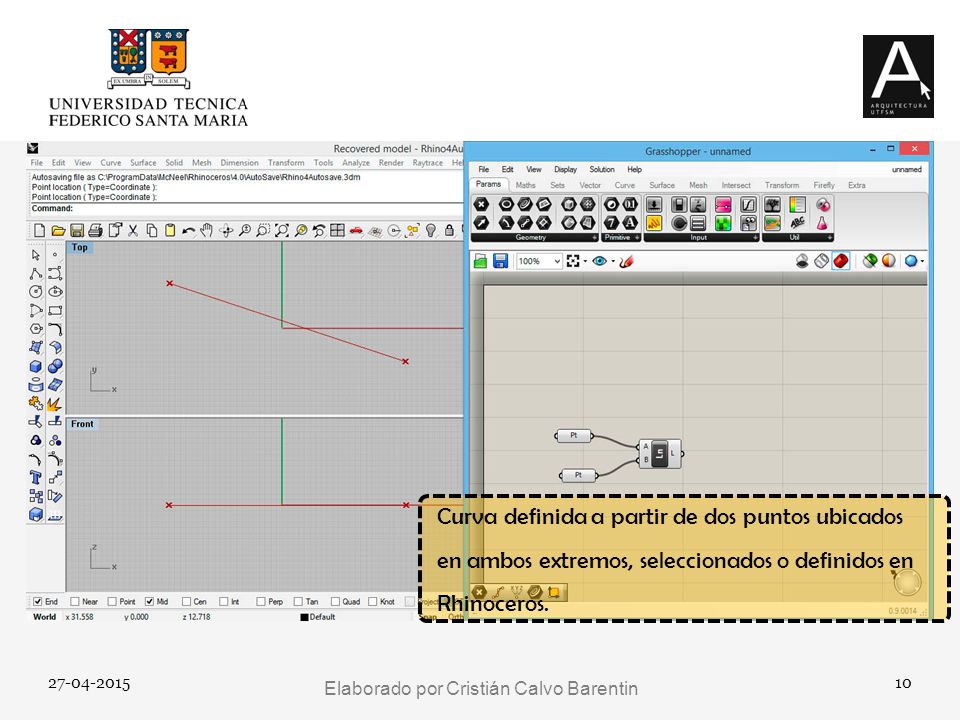

10 27-04-201510 Curva definida a partir de dos puntos ubicados en ambos extremos, seleccionados o definidos en Rhinoceros. Elaborado por Cristián Calvo Barentin

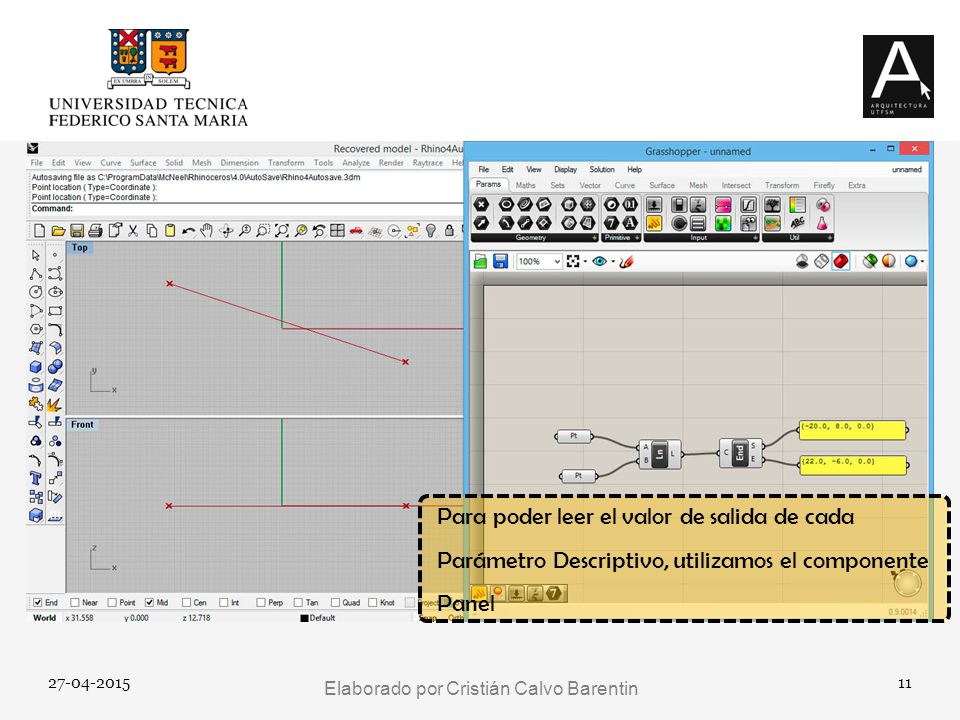

11 27-04-201511 Para poder leer el valor de salida de cada Parámetro Descriptivo, utilizamos el componente Panel Elaborado por Cristián Calvo Barentin

12 27-04-201512 Curva definida en Grasshopper a partir de las coordenadas cartesianas de ambos extremos. Las coordenadas X,Y,Z vienen definidas por defecto en el Punto de Origen. Elaborado por Cristián Calvo Barentin

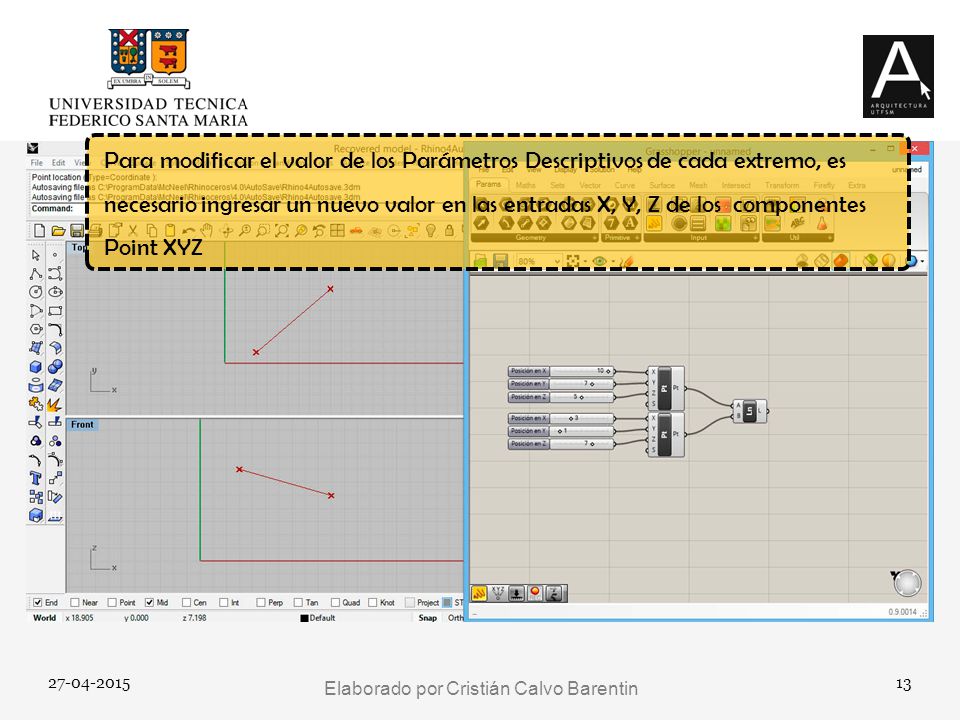

13 27-04-201513 Para modificar el valor de los Parámetros Descriptivos de cada extremo, es necesario ingresar un nuevo valor en las entradas X, Y, Z de los componentes Point XYZ Elaborado por Cristián Calvo Barentin

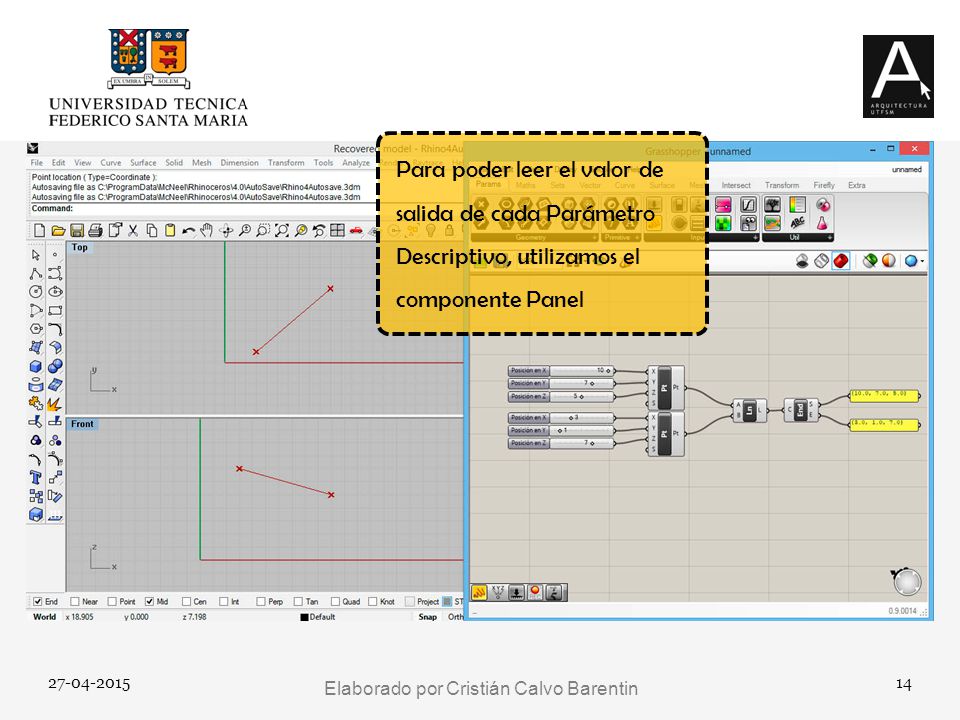

14 27-04-201514 Para poder leer el valor de salida de cada Parámetro Descriptivo, utilizamos el componente Panel Elaborado por Cristián Calvo Barentin

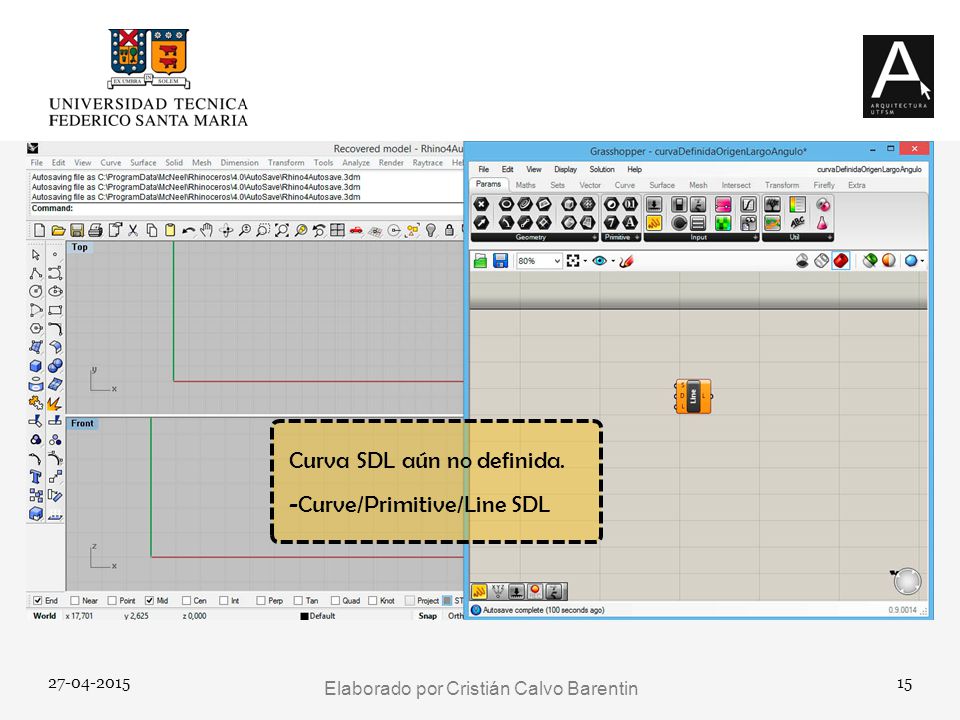

15 27-04-201515 Curva SDL aún no definida. -Curve/Primitive/Line SDL Elaborado por Cristián Calvo Barentin

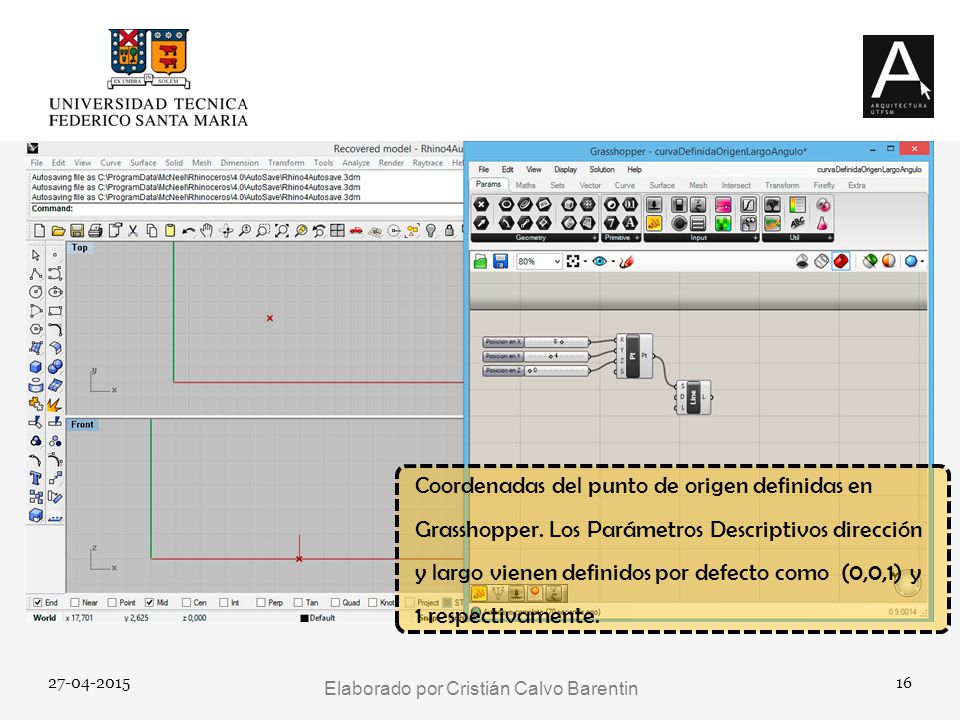

16 27-04-201516 Coordenadas del punto de origen definidas en Grasshopper. Los Parámetros Descriptivos dirección y largo vienen definidos por defecto como (0,0,1) y 1 respectivamente. Elaborado por Cristián Calvo Barentin

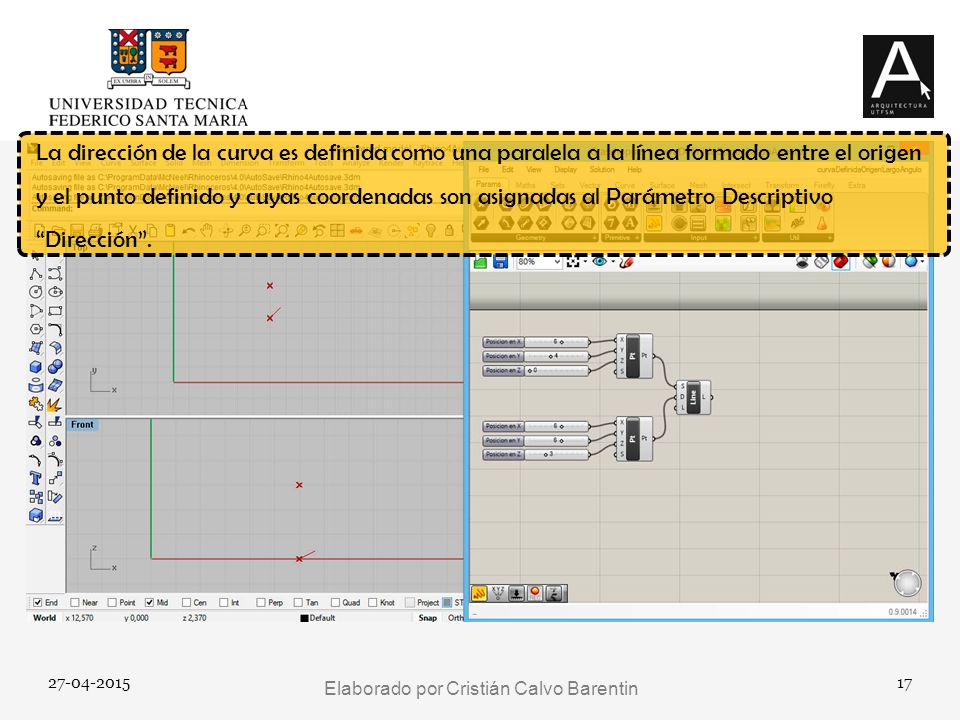

17 27-04-201517 La dirección de la curva es definida como una paralela a la línea formado entre el origen y el punto definido y cuyas coordenadas son asignadas al Parámetro Descriptivo “Dirección”. Elaborado por Cristián Calvo Barentin

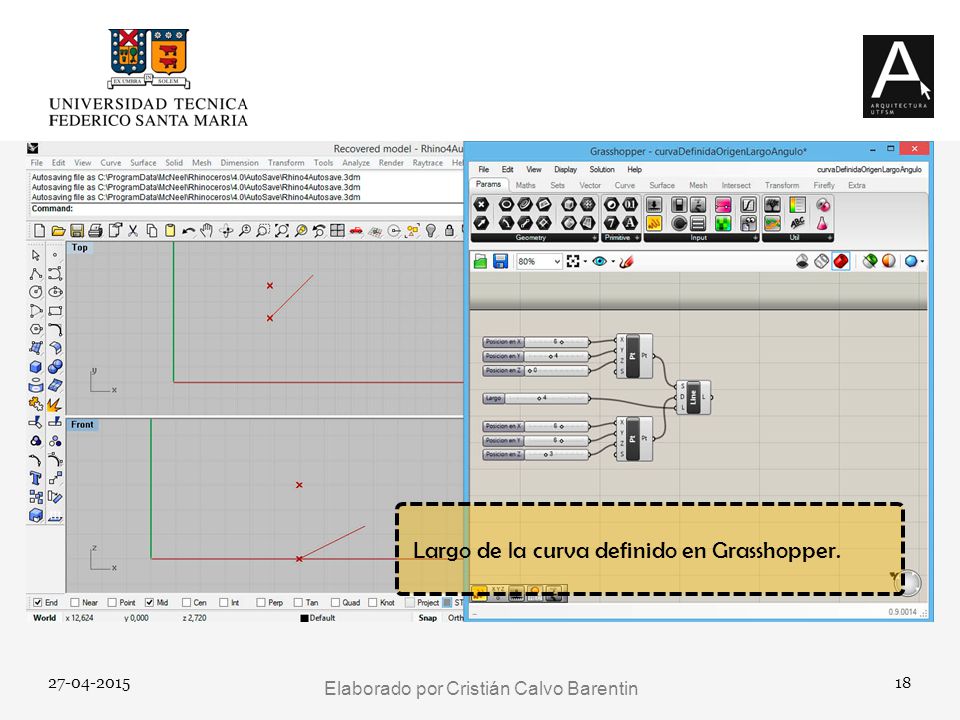

18 27-04-201518 Largo de la curva definido en Grasshopper. Elaborado por Cristián Calvo Barentin

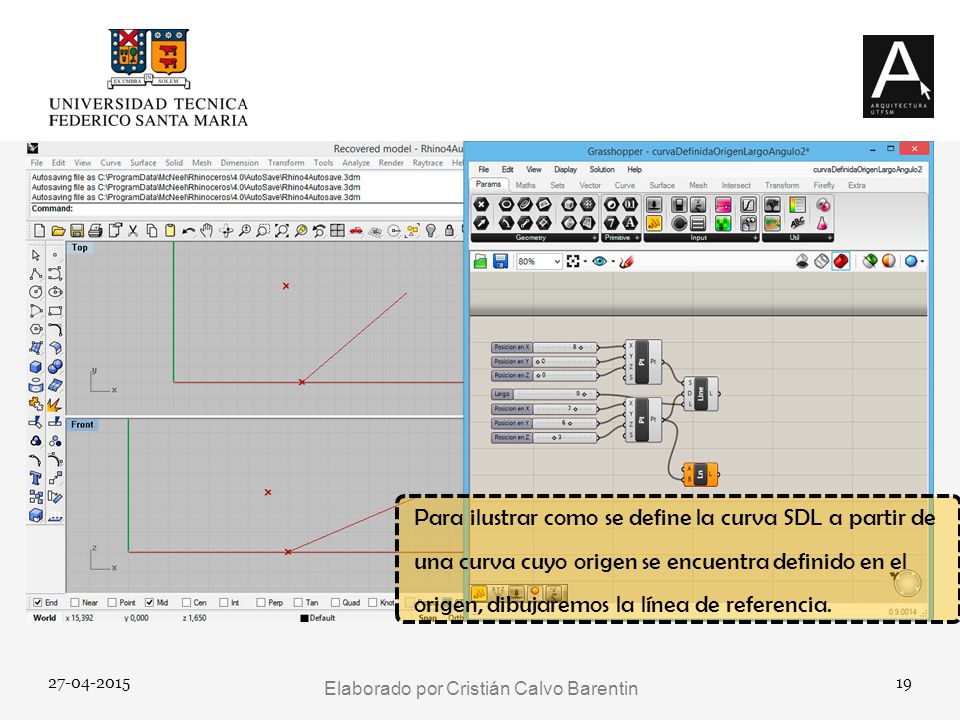

19 27-04-201519 Para ilustrar como se define la curva SDL a partir de una curva cuyo origen se encuentra definido en el origen, dibujaremos la línea de referencia. Elaborado por Cristián Calvo Barentin

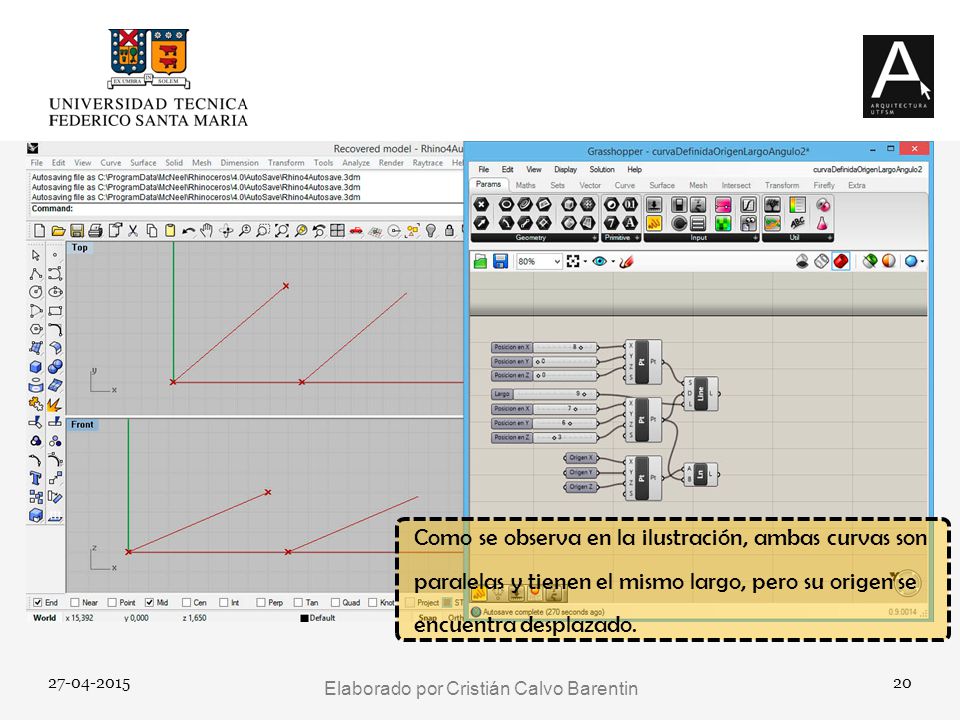

20 27-04-201520 Como se observa en la ilustración, ambas curvas son paralelas y tienen el mismo largo, pero su origen se encuentra desplazado. Elaborado por Cristián Calvo Barentin

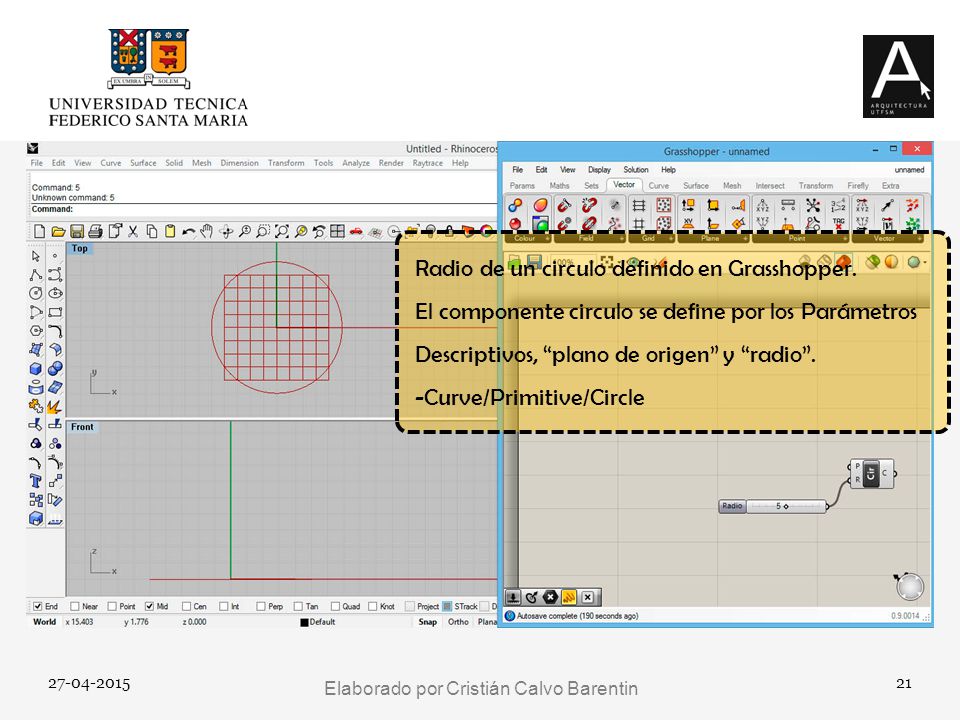

21 27-04-201521 Radio de un circulo definido en Grasshopper. El componente circulo se define por los Parámetros Descriptivos, “plano de origen” y “radio”. -Curve/Primitive/Circle Elaborado por Cristián Calvo Barentin

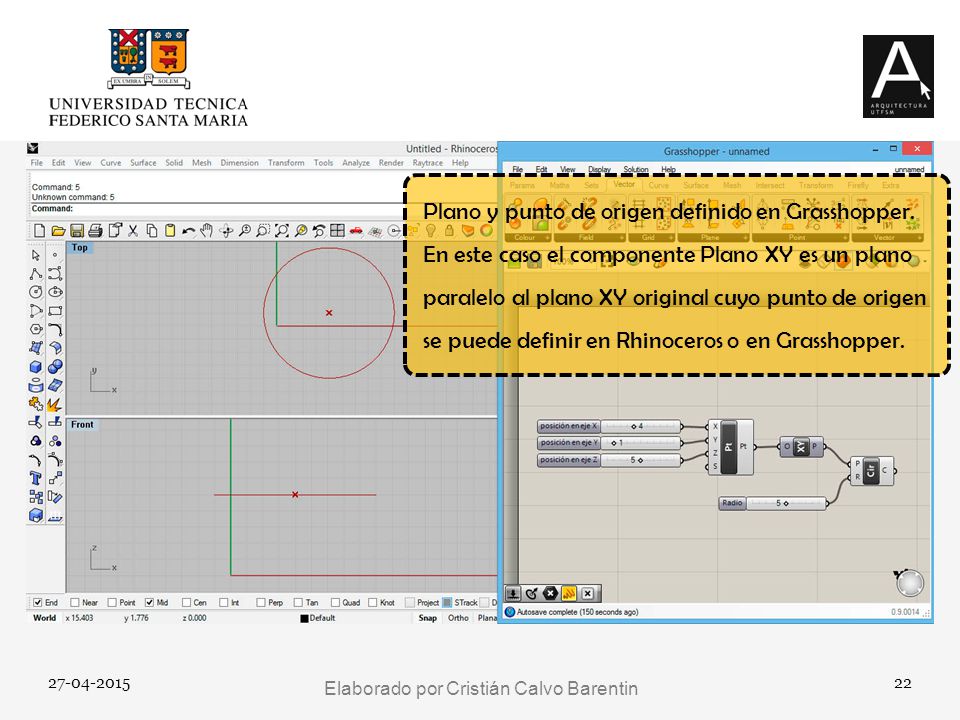

22 27-04-201522 Plano y punto de origen definido en Grasshopper. En este caso el componente Plano XY es un plano paralelo al plano XY original cuyo punto de origen se puede definir en Rhinoceros o en Grasshopper. Elaborado por Cristián Calvo Barentin

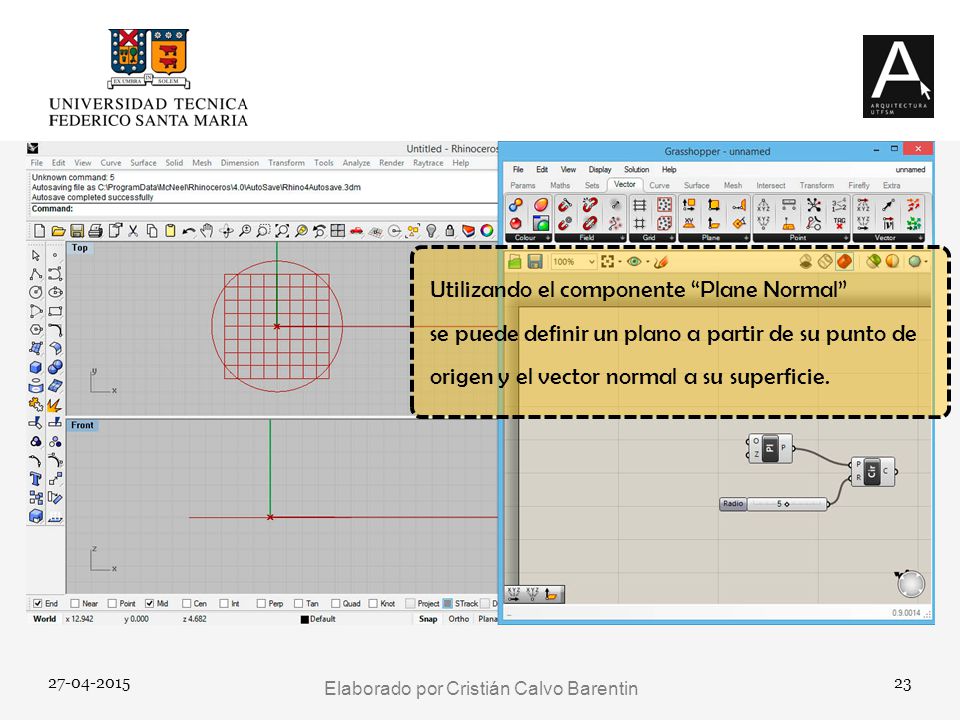

23 27-04-201523 Utilizando el componente “Plane Normal” se puede definir un plano a partir de su punto de origen y el vector normal a su superficie. Elaborado por Cristián Calvo Barentin

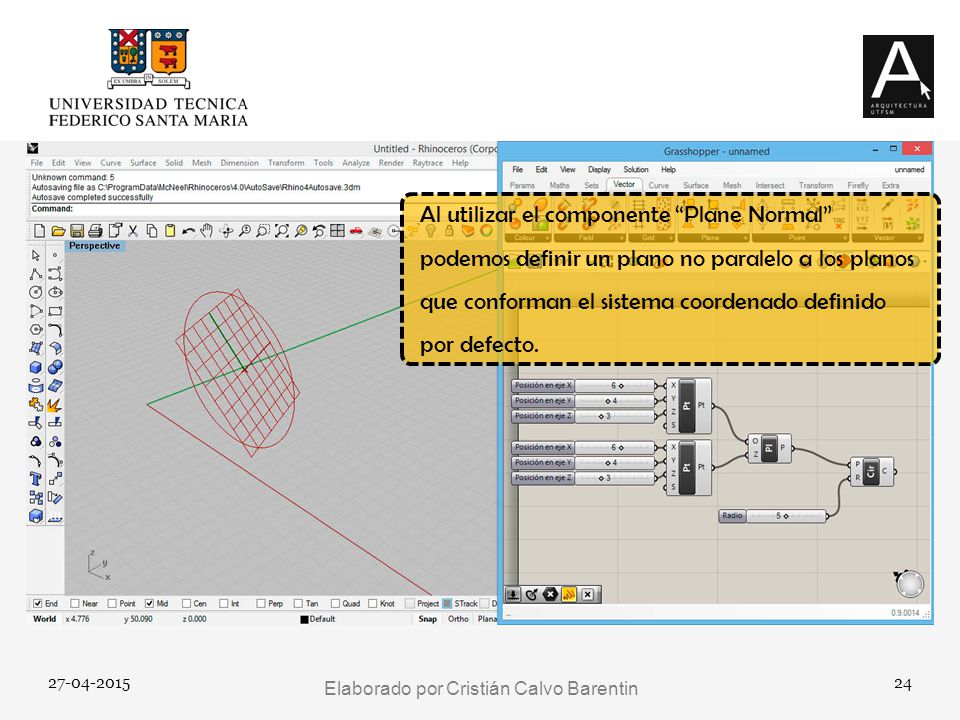

24 27-04-201524 Al utilizar el componente “Plane Normal” podemos definir un plano no paralelo a los planos que conforman el sistema coordenado definido por defecto. Elaborado por Cristián Calvo Barentin

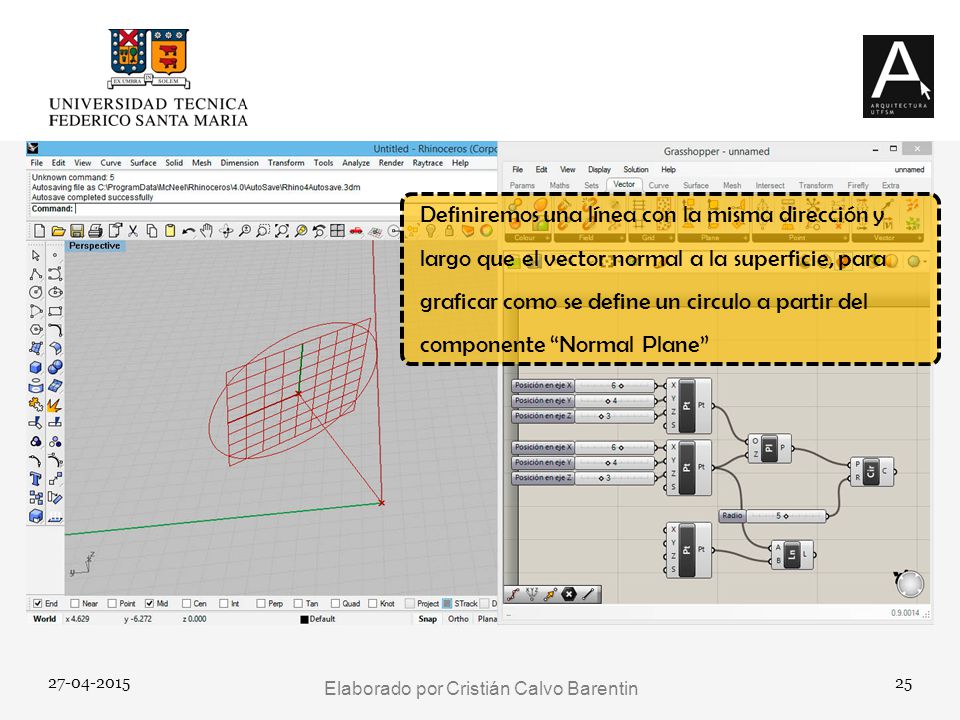

25 27-04-201525 Definiremos una línea con la misma dirección y largo que el vector normal a la superficie, para graficar como se define un circulo a partir del componente “Normal Plane” Elaborado por Cristián Calvo Barentin

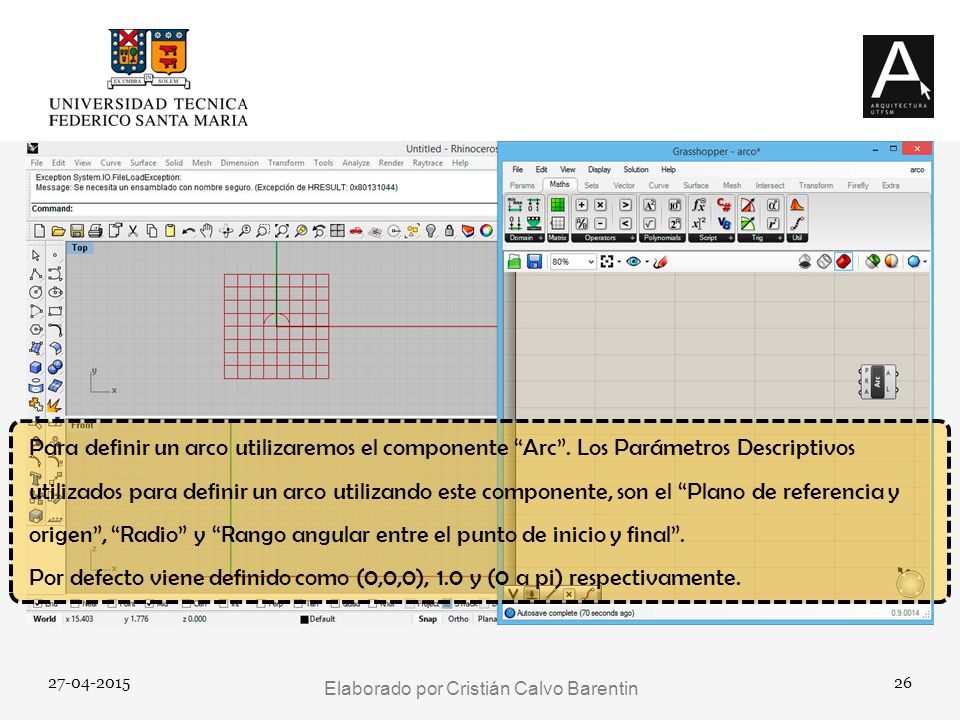

26 27-04-201526 Para definir un arco utilizaremos el componente “Arc”. Los Parámetros Descriptivos utilizados para definir un arco utilizando este componente, son el “Plano de referencia y origen”, “Radio” y “Rango angular entre el punto de inicio y final”. Por defecto viene definido como (0,0,0), 1.0 y (0 a pi) respectivamente. Elaborado por Cristián Calvo Barentin

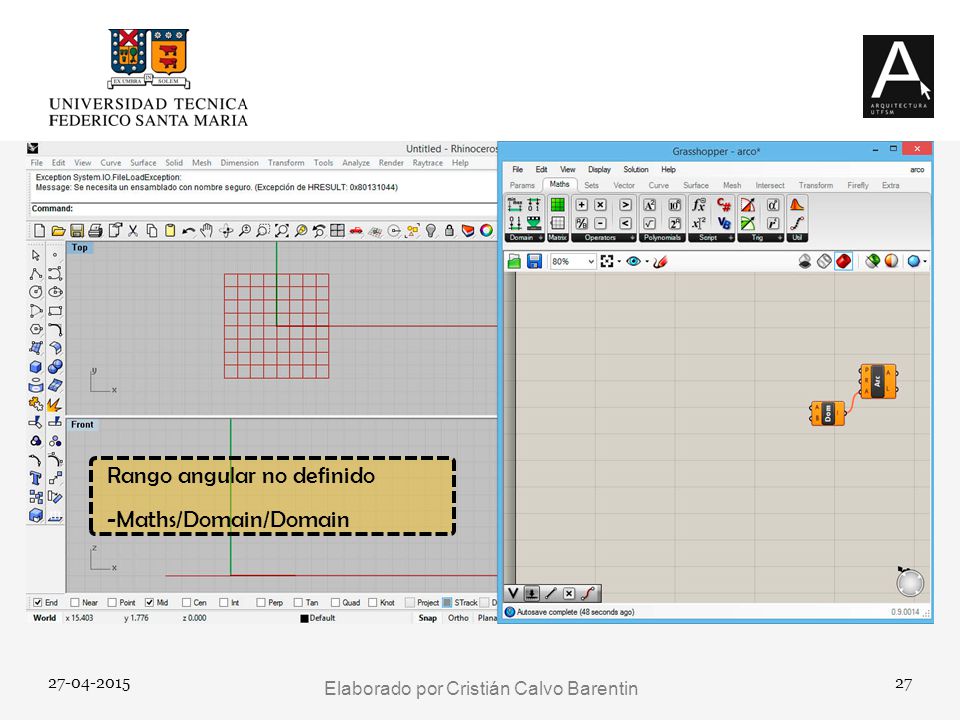

27 27-04-201527 Rango angular no definido -Maths/Domain/Domain Elaborado por Cristián Calvo Barentin

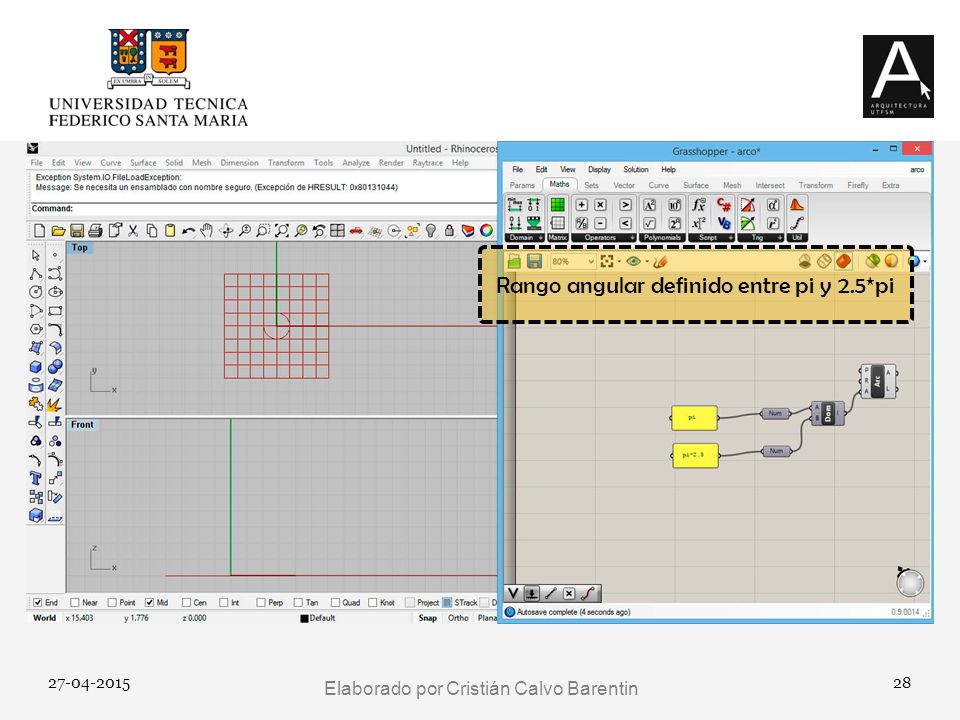

28 27-04-201528 Rango angular definido entre pi y 2.5*pi Elaborado por Cristián Calvo Barentin

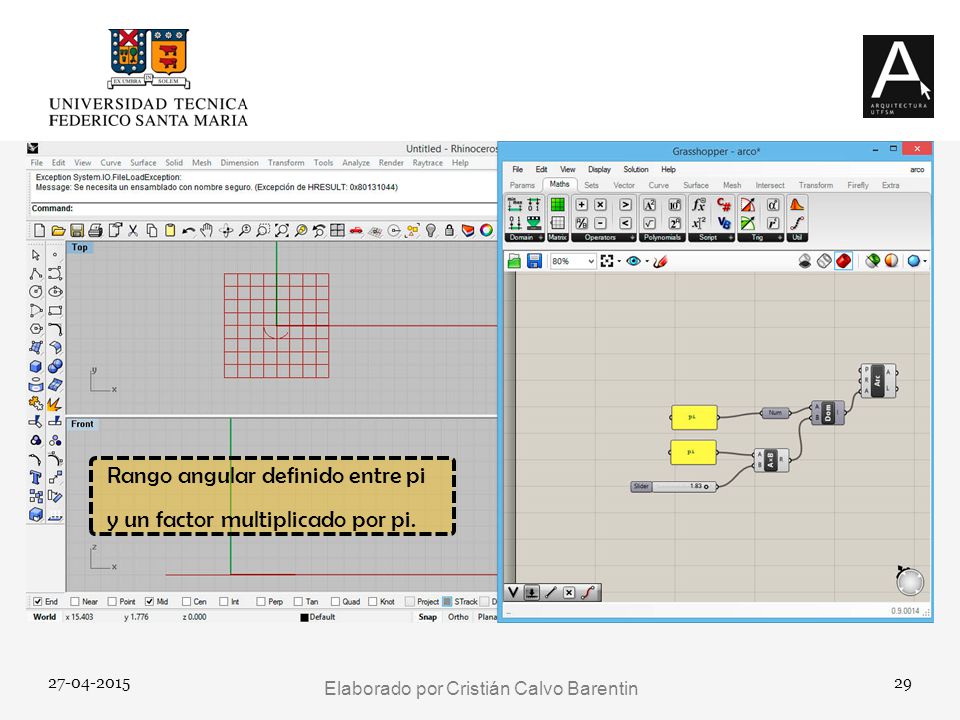

29 27-04-201529 Rango angular definido entre pi y un factor multiplicado por pi. Elaborado por Cristián Calvo Barentin

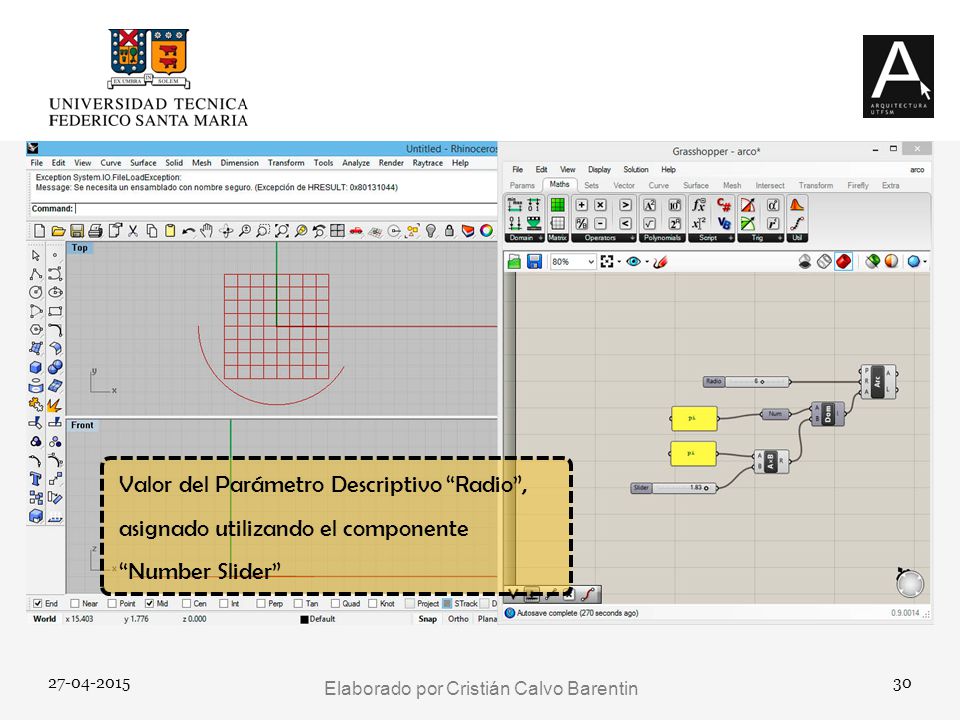

30 27-04-201530 Valor del Parámetro Descriptivo “Radio”, asignado utilizando el componente “Number Slider” Elaborado por Cristián Calvo Barentin

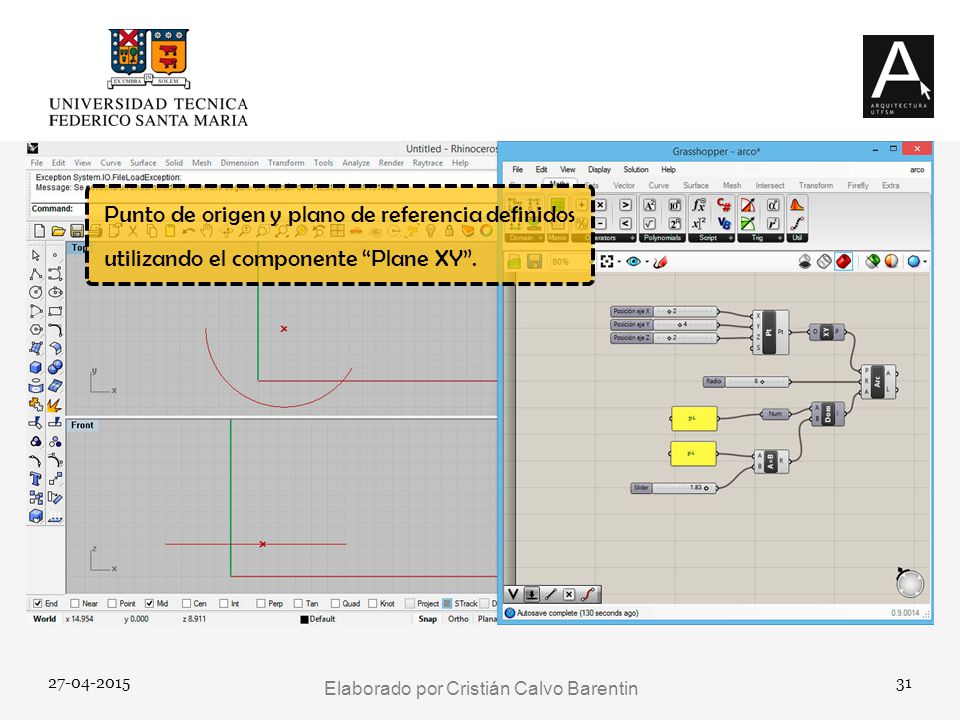

31 27-04-201531 Punto de origen y plano de referencia definidos utilizando el componente “Plane XY”. Elaborado por Cristián Calvo Barentin
