Crime Scene Processing Series Moldes y marcas de herramienta New Mexico State Police Criminal Investigations Section Crime Scene Team.

Presentación del tema: "Crime Scene Processing Series Moldes y marcas de herramienta New Mexico State Police Criminal Investigations Section Crime Scene Team."— Transcripción de la presentación:

1 Crime Scene Processing Series Moldes y marcas de herramienta New Mexico State Police Criminal Investigations Section Crime Scene Team

2 Equipo Requerido

3 Obtenga el angulo de la impresion Itilize un nivel electronico y de gravedad

4 Fotografia con luz oblicua Fotografiela 9 veces Fotografiela 9 veces 3 veces como la encontro (sin escala) 3 veces como la encontro (sin escala) 3 veces con escala 3 veces con escala 3 veces despues de pintarlo y con escala 3 veces despues de pintarlo y con escala Dispare el flash entre los pies del tripoide Dispare el flash entre los pies del tripoide Rote el flash conforme las manecillas del reloj. Rote el flash conforme las manecillas del reloj.

5 Flash sobre la impresionFlash con angulo lateral IncorrectoCorrecto cuidado Con Flash / Sin Flash

6 Utilize 3-4 capas de fijador de cabello o pintura negra No lo haga directamente. Agalo ligeramente para que se deposite suavemente subre el suelo.

7 CASTING Utilize un marco o construya un andamio alrededor de la impresion Utilize un marco o construya un andamio alrededor de la impresion

8 Mezcla Siga las instrucciones de acuerdo al polvo que utilice Siga las instrucciones de acuerdo al polvo que utilice Pueden variar entre fabricantes Pueden variar entre fabricantes Mezcle hasta obtener una consistencia parecida al de los hot cakes Mezcle hasta obtener una consistencia parecida al de los hot cakes El tiempo es critico… ya que la masa se endurece rapidamente. El tiempo es critico… ya que la masa se endurece rapidamente.

9 Molde Si se realiza sobre la nieve, utilize cera para nieve o pintura en atomizador de color gris, y pinte sobre la nieve hasta formar una plasta. Si se realiza sobre la nieve, utilize cera para nieve o pintura en atomizador de color gris, y pinte sobre la nieve hasta formar una plasta. Si hay agua en la impresion, espolvoree con el polvo seco de la mezcla, y despues coloque la mezcla semisolida. Si hay agua en la impresion, espolvoree con el polvo seco de la mezcla, y despues coloque la mezcla semisolida.

10 Colocando la mezcla Coloque la mezcla con una cuchara para no dañar la impresion Coloque la mezcla con una cuchara para no dañar la impresion

11 Obtenga la Direccion Despues de que seque Despues de que seque Identifique la orientacion norte Identifique la orientacion norte Marquela sobre la huella Marquela sobre la huella

12 Etiquete la huella Flechas de direccion Flechas de direccion Fecha Fecha No. de Caso No. de Caso No. de objeto No. de objeto Localización Localización Nombre del oficial que la realizo. Nombre del oficial que la realizo.

13 Molde Deje que la pasta seque El tiempo depende del tipo de pasta Al menos 2 horas Los moldes son fragiles, realize un embalaje adecuado. El laboratorio de criminalistica prefiere limpiar el molde. Permita que seque el molde 48 horas despues de ser limpiado

14 Molde despues de la limpieza

15 Molde antes de la limpieza

16 Creando una impresion del calzado

17 Polvo magnetico sobre el calzado

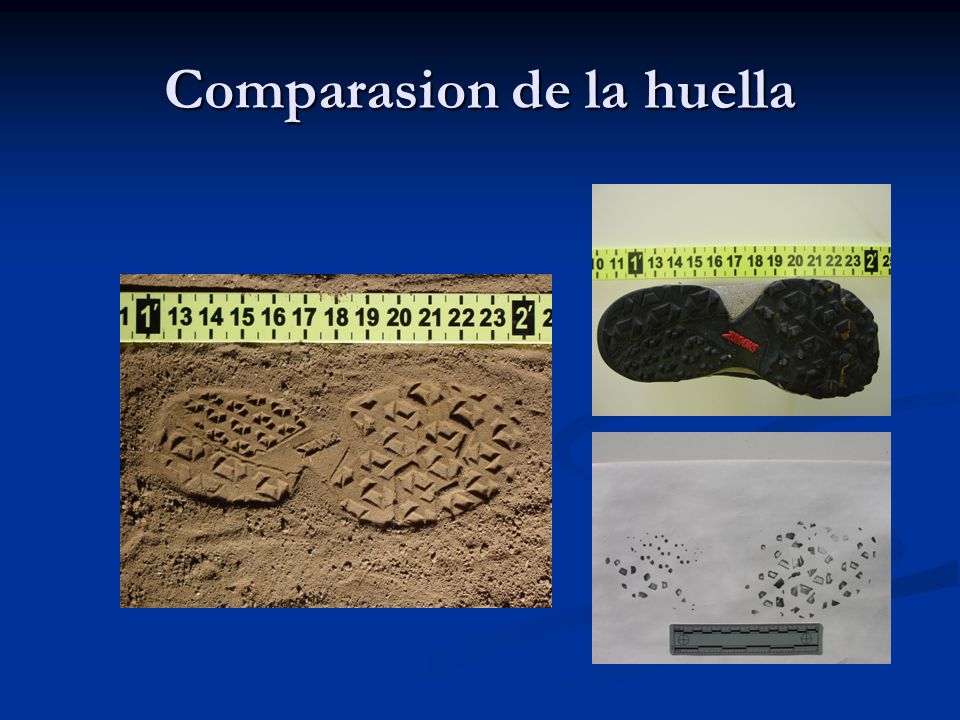

18 Comparasion de la huella

19 Compare el molde y la impresion

20 Huellas de neumaticos Obtenga la impresion del neumatico Obtenga la impresion del neumatico Obtenga la impresion de la huella del neumatico. Obtenga la impresion de la huella del neumatico. Fotografie las impresiones. Fotografie las impresiones. Sobreponga las fotografias Sobreponga las fotografias Fotografie al menos 8 pies de la impresion Fotografie al menos 8 pies de la impresion Una vuelta de toda la llanta. Una vuelta de toda la llanta.

21 Pintando la huella Coloque el papel bajo el neumatico. Coloque el papel bajo el neumatico. Debe ser sobre una superfisie suave y nivelada. Debe ser sobre una superfisie suave y nivelada. Marque el neumatico. Marque el neumatico. Limpie el neumatico Limpie el neumatico Atomice el neumatico con silicon. Atomice el neumatico con silicon.

22 Obteniendo la huella Mueva el neumatico preparado del vehiculo sobre el papel. Mueva el neumatico preparado del vehiculo sobre el papel. Deje que alguien guie el vehiculo. Deje que alguien guie el vehiculo. No deje que el papel se enrolle con el neumatico. No deje que el papel se enrolle con el neumatico. Enrolle el papel conforme el vehiculo avanza. Enrolle el papel conforme el vehiculo avanza.

23 Impresion del neumatico Remueva el papel Remueva el papel Extiendalo Extiendalo Dejelo secar (10-15 minutos). Dejelo secar (10-15 minutos). Revele con polvos magneticos en color negro. Revele con polvos magneticos en color negro.

24 Etiquete la huella Etiquete la huella Etiquete la huella Cual neumatico Cual neumatico Interior y exterior del neumatico. Interior y exterior del neumatico. Direccion de la impresion Direccion de la impresion No. de Caso, Fecha, vehiculo, etc. No. de Caso, Fecha, vehiculo, etc.

25 Producto Terminado

26 Marcas de herramienta Fotografie las marcas Fotografie las marcas Enfoque Enfoque Buena profundidad de campo Buena profundidad de campo Escala en el mismo plano Escala en el mismo plano 90° de la marca 90° de la marca

27 Marcas de herramienta Utilized modelador semisolido para hacer el molde. Utilized modelador semisolido para hacer el molde. Microsil Microsil Liquid Nails Liquid Nails Cubra el area completa Cubra el area completa

28

29 Marque y recolecte el molde Deje secar el molde Deje secar el molde Aproximadamente una hora, depende del fabricante Aproximadamente una hora, depende del fabricante Marque el molde Marque el molde No. de Caso. No. de Caso. Objeto Objeto Fecha de obtencion Fecha de obtencion Area exacta del que se obtuvo Area exacta del que se obtuvo Dentro o fuera de la puerta Dentro o fuera de la puerta Arriba o abajo de la puerta Arriba o abajo de la puerta Nombre del oficial que obtuvo el molde Nombre del oficial que obtuvo el molde Embale en una bolsa de papel o en una caja Embale en una bolsa de papel o en una caja

30 Preguntas? Agent Shayne Arthur New Mexico State Police Criminal Investigation Section 2501 Carlisle Blvd., NE Albuquerque, NM 87110 505-841-9290
