Sistemas de Representación Gráfica

Presentación del tema: "Sistemas de Representación Gráfica"— Transcripción de la presentación:

1 Sistemas de Representación Gráfica
Dibujo 1º Bachillerato. Curso

2 Vistas Tipos de proyección Planta Alzado Perfil izquierdo Cilíndrica
Cónica Vistas Planta Alzado Perfil izquierdo

3 Cilíndrica Ortogonal Oblicua Sistema diédrico Perspectiva caballera
Axométrico Isométrico Dimétrico Trimétrico Planos acotados Oblicua Perspectiva caballera Perspectiva militar

4 Sistema diédrico

5 Axométrico (Isométrico)
Representa los objetos sobre un plano en el que los ejes de proyección forman ángulos de 120º. Los ángulos que forman los ejes con respecto a la horizontal son: 30º ( eje X ), 90º ( eje Z ), 150º ( eje Y ) En esta perspectiva se utiliza normalmente un coeficiente de reducción igual a 0,816

6 Axométrico (Isométrico)

7 Axonométrico (Dimétrico)
Representa los objetos sobre un plano en el que los ejes forman dos ángulos iguales y uno distinto.

8 Axonométrico (Trimétrico)
Representa los objetos sobre un plano en el que los ejes forman tres ángulos diferentes.

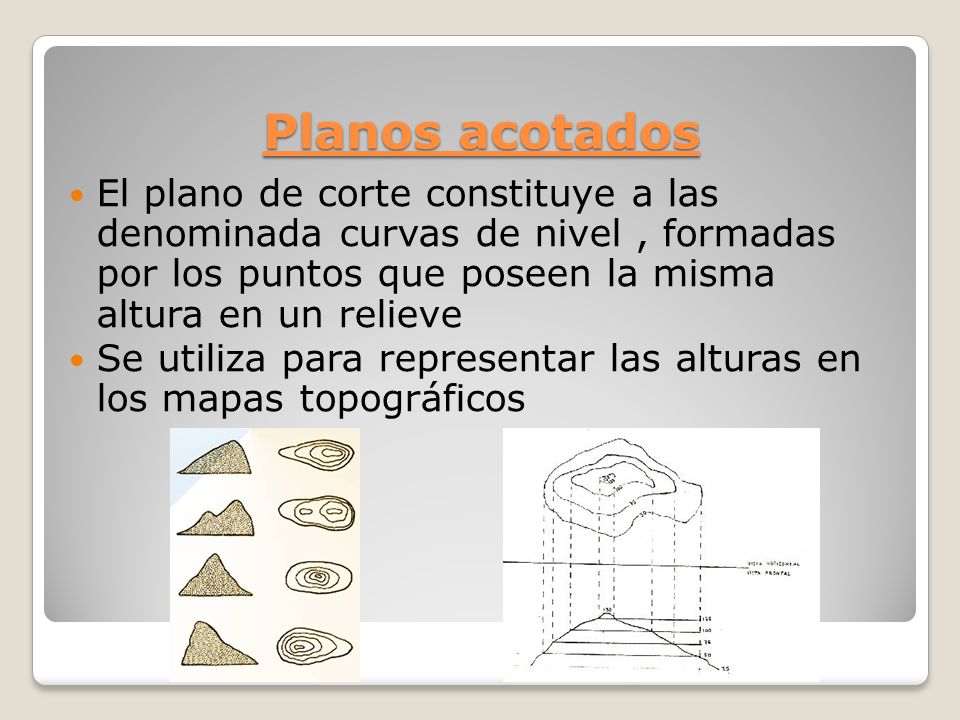

9 Planos acotados El plano de corte constituye a las denominada curvas de nivel , formadas por los puntos que poseen la misma altura en un relieve Se utiliza para representar las alturas en los mapas topográficos

10 Perspectiva caballera
Representa los objetos en el plano sobre tres ejes , dos de los cuales son perpendiculares entre si ( el X y el Z ) y el tercero ( el eje Y) forman un ángulo de 135º

11 Perspectiva militar

12 Perspectiva militar

13 Cónica Sistema de representación gráfico en donde el haz de rayos proyectantes confluye en un punto (el ojo del observador), proyectándose la imagen en el plano situado entre el objeto a representar y el punto de vista (el ojo del observador). Es el sistema de representación que ayuda a reproducir, en un plano, las imágenes de modo más fiel, con un resultado muy similar a como lo percibimos las personas.

14 Vistas Es la proyección de un objeto sobre un plano visto de diferentes maneras. Se dividen en : Alzado: corresponde a lo que se ve del objeto mirándolo de frente. Se coloca en la parte superior izquierda. Perfil izquierdo: es la vista lateral del objeto mirándolo desde la izquierda. Se coloca en la parte superior derecha. Planta: corresponde a lo que se ve del objeto desde arriba. Se coloca en la parte inferior izquierda.

15 Vistas

16 Vistas
