1 Guía de Diagnóstico Errores en la exportación de variables de Unity hacia Vijeo Citect mediante OFS Centro de Competencia Técnica

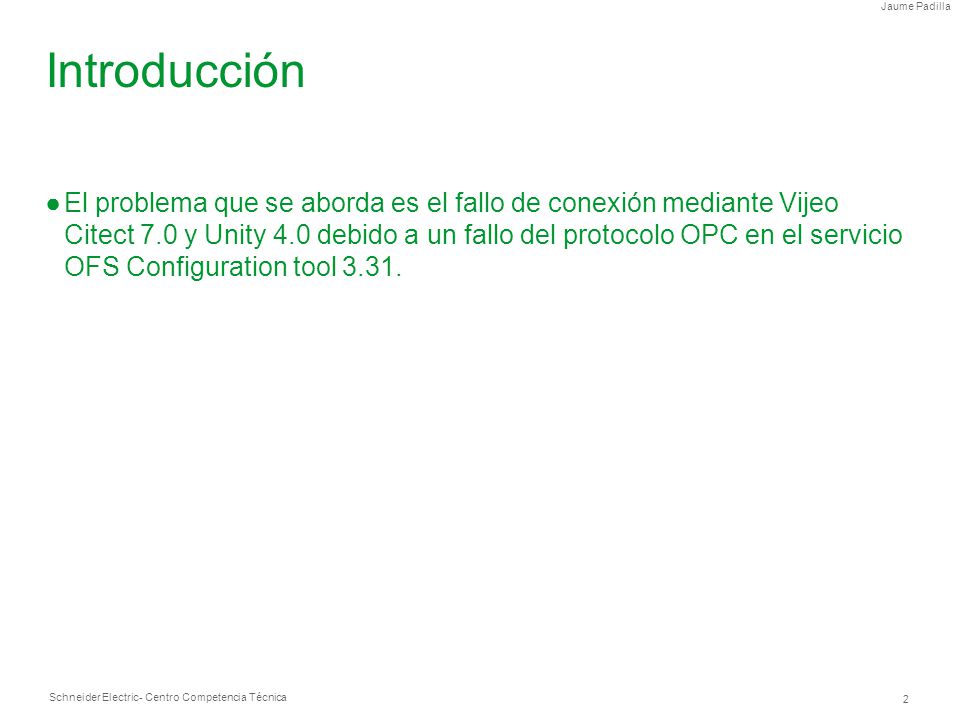

2 Schneider Electric 2 - Centro Competencia Técnica Jaume Padilla Introducción ●El problema que se aborda es el fallo de conexión mediante Vijeo Citect 7.0 y Unity 4.0 debido a un fallo del protocolo OPC en el servicio OFS Configuration tool 3.31.

3 Schneider Electric 3 - Centro Competencia Técnica Jaume Padilla Diagrama de Diagnóstico 1 2525 3535 4

4 Schneider Electric 4 - Centro Competencia Técnica Jaume Padilla 1. Detección del fallo ●El fallo es debido a una mala versión del protocolo que impide la importación correcta de los tags desde el OFSClient.

5 Schneider Electric 5 - Centro Competencia Técnica Jaume Padilla 1. Detección del fallo ●Cuando se intenta añadir un nuevo Item no aparecen los tags del Unity, y al seleccionar alguno de los valores que aparecen por defecto, lanza el fallo de error siguiente:

6 Schneider Electric 6 - Centro Competencia Técnica Jaume Padilla 1. Detección del fallo ●Otro factor que llega a desencadenar este problema se puede observar en el OFS Configuration Tool.

7 Schneider Electric 7 - Centro Competencia Técnica Jaume Padilla 2. Resolución del fallo ●Los pasos que hay que seguir son: ●Inicio  Ejecutar  Regedit ●Buscar en el registro la carpeta OPCSrv (dentro de HKEY_LOCAL_MACHINE/SOFTWARE/Schneider Automation) ●Borrar todas las llaves que haya en los subdirectorios creados, de forma que queden vacíos. ●Proceder a instalar el nuevo driver OPC [Ver apartado 6.-Descarga del driver correcto].

8 Schneider Electric 8 - Centro Competencia Técnica Jaume Padilla 3. Parametrización OPC recomendada

9 Schneider Electric 9 - Centro Competencia Técnica Jaume Padilla 4. Parametrización OFS y UNITY ●En el UNITY para garantizar que cualquier modificación del programa del controlador sea reflejada en el fichero XVM y poder hacer modificaciones Online sin pérdida de comunicación con el SCADA ir al menú Options-> Marcar la casilla “XVM File”

10 Schneider Electric 10 - Centro Competencia Técnica Jaume Padilla 4. Parametrización OFS y UNITY

11 Schneider Electric 11 - Centro Competencia Técnica Jaume Padilla 5. Descarga del driver correcto ●En la siguiente dirección se puede encontrar el driver correcto para OPC y evitar errores tanto de procesado como de comunicación. ●Dirección: \\10.132.20.10\f$\DataPublic\AUT\Software_Drivers\\10.132.20.10\f$\DataPublic\AUT\Software_Drivers ●Nombre: OFS_3_31_2307_LARGE.zip.
