1 Guía de Implementación
Configuración PRM: Red Profibus DP por fichero gsd Producto y Versión: Producto TCSEGPA23F14F PRM Versión PV02 RL 01 SV 01.00 Revisión Fecha Autor Modificaciones 1.0 18/03/2011 Pere Solé Primera versión Centro de Competencia Técnica

2 Puede encontrar esta guía, además de preguntas y respuestas técnicas confeccionadas por nuestro Centro de Competencia Técnica, en: También puede realizar su consulta en cualquier buscador de Internet

3 Configuración bus DP PRM Índice:
1. Instalación Software > Unity 5.0 patch H1 > Software PRM 2. Actualización Catálogo DTM 3. Configuración DP > Master PRM en red DP > Esclavo DP en DTM > Esclavo DP en Red DP 4. Configuración PRM > IP de MAC > IP Aplicación > Parámetros DP 5. Configuración Esclavo DP

4 Contenidos Punto 1 Instalación Software
Punto 2 Actualización catalogo DTM Punto 3 Configuración red DP Punto 4 Configuración PRM Punto 5 Configuración Esclavo DP

5 1.Instalación Software Desde el CD suministrado con la PRA tendremos acceso al siguiente software Des

6 1.1 Instalación UNITY Patch H1
Se debe tener instalar el Patch HF1 en la versión 5.0 de Unity: A) Verificaremos mediante el menú Help / About Unty, si tenemos el Patch HF1 instalado B) Si no esta, instalaremos el Patch HF1 en UNITY 5.0 C) Con el mismo menú anterior comprobaremos que se haya instalado correctamente

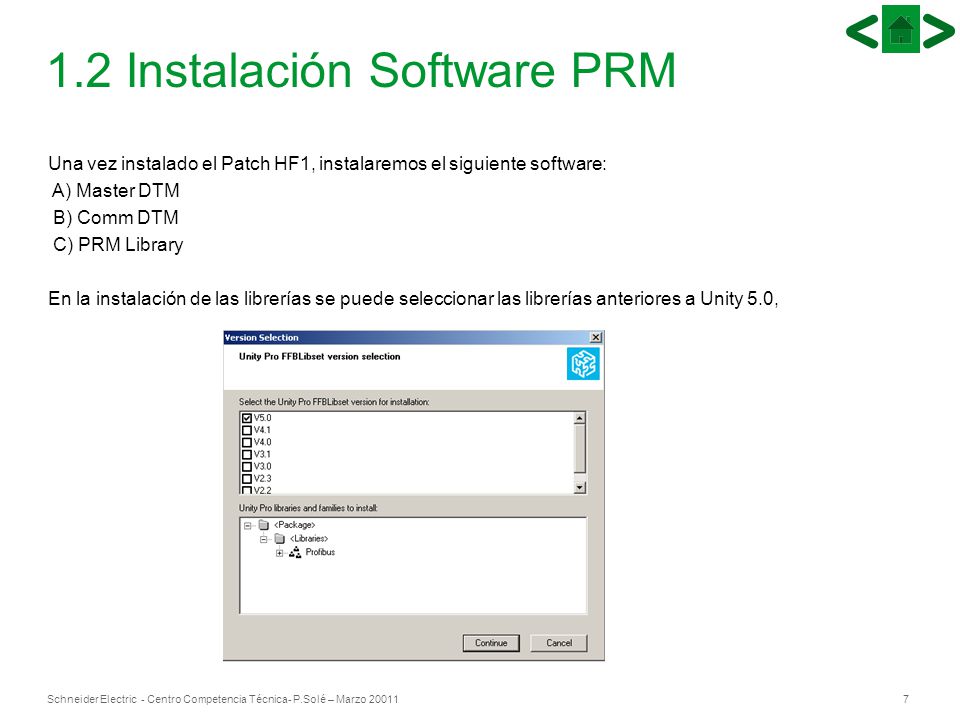

7 1.2 Instalación Software PRM
Una vez instalado el Patch HF1, instalaremos el siguiente software: A) Master DTM B) Comm DTM C) PRM Library En la instalación de las librerías se puede seleccionar las librerías anteriores a Unity 5.0,

8 Contenidos Punto 1 Instalación Software
Punto 2 Actualización Catalogo DTM Punto 3 Configuración DP Punto 4 Configuración PRM Punto 5 Configuración Esclavo DP

9 2.Actualización Catalogo DTM
Una vez instalado todo el software, se debe actualizar en UNITY el catalogo DTM. Para ello creamos un proyecto en UNITY y desde el Menú Tools / Hardware Catalog, activaremos la ventana del Hardware Catalog

10 2. Actualización Catalogo DTM
Seleccionaremos la opción DTM Catalog, ejecutamos External Update Tool y realizamos el Update

11 2. Actualización Catalogo DTM
Una vez actualizado el catalogo obtendremos el siguiente mensaje La PRM estará activa en el Catalogo DTM

12 Contenidos Punto 1 Instalación Software
Punto 2 Actualización Catalogo DTM Punto 3 Configuración DP Punto 4 Configuración PRM Punto 5 Configuración Esclavo DP

13 3. Configuración Red Profibus
La configuración de la red se realiza desde UNITY. 1) Abrir el DTM Browser

14 3.1 Master PRM 2) Añadir PRM : Con el mouse encima de HOST PC botón derecho, ejecutamos Add , seleccionamos PRM Master y ejecutamos AddDTM

15 3.1 Master PRM 3) Añadir PRM :Tras ejecutar OK, la PRM estará añadida al proyecto

16 3.2 Añadir Esclavo al catalogo
Añadir Esclavo al catálogo : En este caso lo realizaremos por archivo GSD Con el mouse sobre PRM Master, abriremos menú con botón derecho y accedemos a device menu y añadir gsd Seleccionaremos el fichero y tras verificar que el dispositivo es correcto, ejecutamos OK para añadirlo

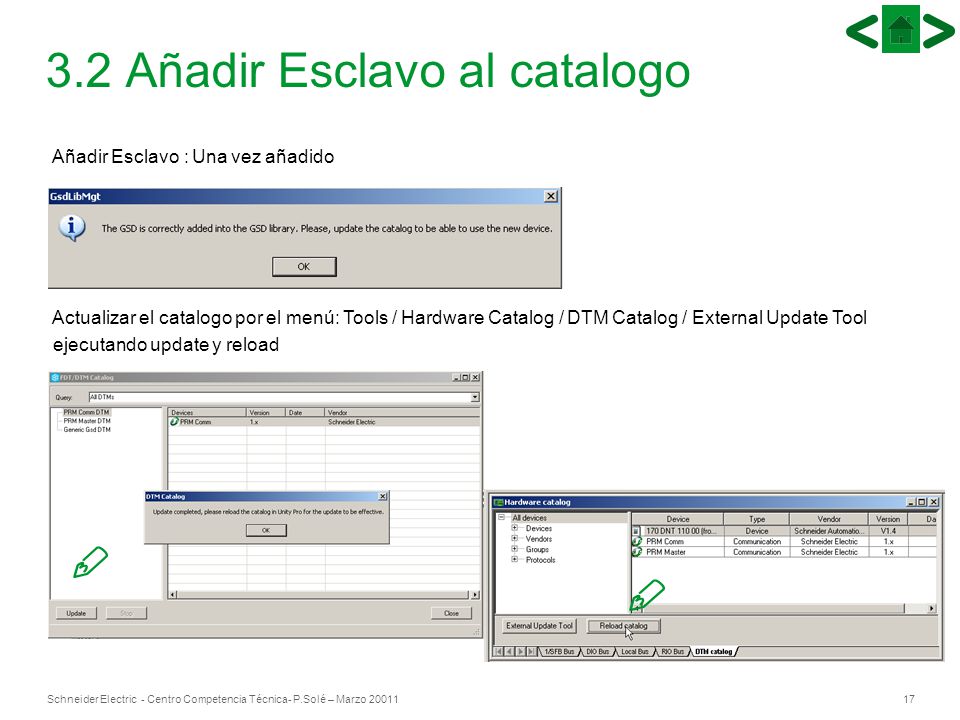

17 3.2 Añadir Esclavo al catalogo
Añadir Esclavo : Una vez añadido Actualizar el catalogo por el menú: Tools / Hardware Catalog / DTM Catalog / External Update Tool ejecutando update y reload

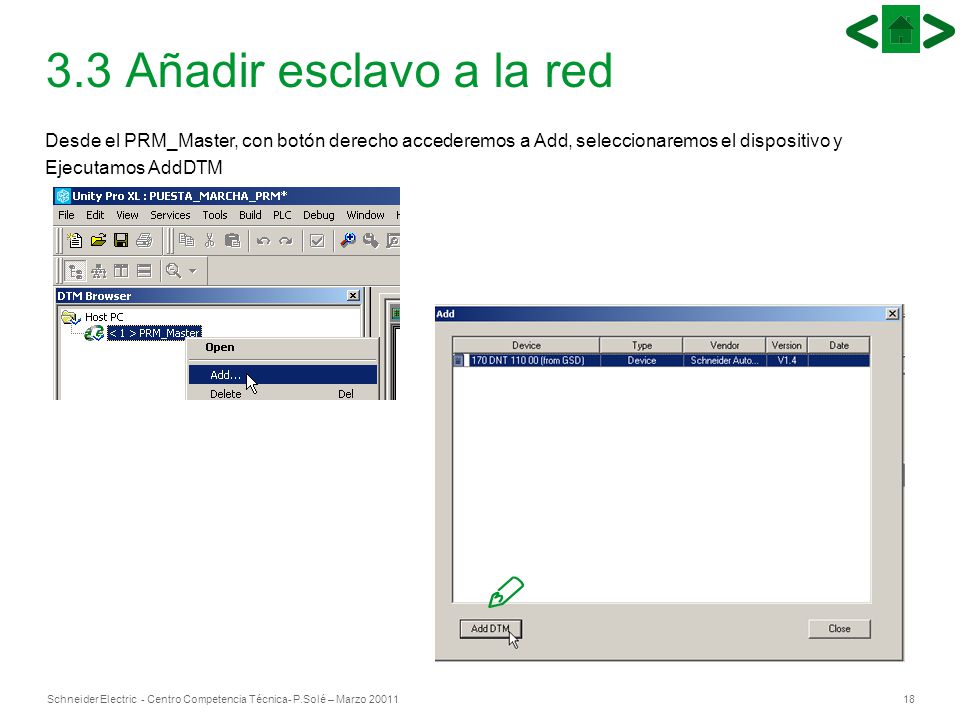

18 3.3 Añadir esclavo a la red Desde el PRM_Master, con botón derecho accederemos a Add, seleccionaremos el dispositivo y Ejecutamos AddDTM

19 3.3 Añadir esclavo a la red Validamos con OK y nos aparecerá en la red

20 3.3 Añadir esclavo a la red Configuraremos el modulo de E/S de la comunicadora, realizando Open encima del dispositivo

21 3.3 Añadir esclavo a la red Ejecutaremos Add, ya estará el dispositivo configurado

22 Contenidos Punto 1 Instalación software
Punto 2 Actualización Catalogo DTM Punto 3 Configuración DP Punto 4 Configuración PRM Punto 5 Configuración Esclavo DP

23 4. Configuración PRM Una vez configurada la red, configuraremos los parámetros de la PRM: Accederemos al menu Offline Parameters

24 4.1 Configuración IP de MAC
Para poder transferir la primera configuración a la PRM, usaremos la IP de MAC,(con los selectores posteriores en Posición: stored mode). Para ello los 2 últimos bytes de la MAC se deben de completar con la MAC de la PRM, de este modo obtendremos la IP de Mac que tendrá la PRM

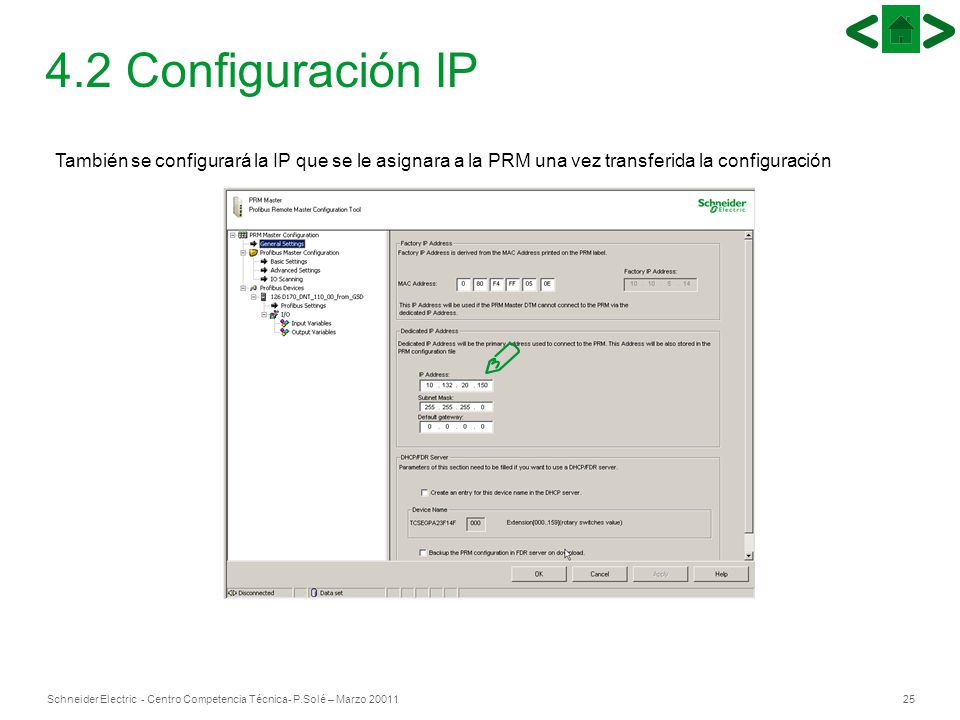

25 4.2 Configuración IP También se configurará la IP que se le asignara a la PRM una vez transferida la configuración

26 4.3 Configuración parámetros DP
Configuraremos la velocidad del bus y el rango de las direcciones de los equipos de la red

27 Contenidos Punto 1 Instalación Software
Punto 2 Actualización Catalogo DTM Punto 3 Configuración DP Punto 4 Configuración PRM Punto 5 Configuración Esclavo DP

28 5. Configuración esclavo DP
Configuraremos el numero de esclavo DP
