COMUNIDAD ANDINA DE NACIONES-CAN    PRIMER CURSO TALLER

Presentación del tema: "COMUNIDAD ANDINA DE NACIONES-CAN    PRIMER CURSO TALLER"— Transcripción de la presentación:

1 PROGRAMA ARMONIZACION ESTADISTICAS AMBIENTALES SISTEMA DE INFORMACION DE MEDIO AMBIENTE-SIMA
COMUNIDAD ANDINA DE NACIONES-CAN    PRIMER CURSO TALLER FUENTES DE INFORMACIÓN Y METODOLOGÍAS DE MEDICION

2 Indice de escasez

3 INDICE DE ESCASEZ Definición Relación porcentual entre la demanda de agua del conjunto de actividades sociales y económicas con la oferta hídrica disponible, luego de aplicar factores de reducción por calidad del agua y caudal ecológico.

4 2. Pertinencia del indicador
INDICE DE ESCASEZ 2. Pertinencia del indicador Este indicador representa la demanda de agua que ejercen en su conjunto las actividades económicas y sociales para su uso y aprovechamiento frente a la oferta hídrica disponible (neta).   Esta relación calcula para condiciones hidrológicas medias y secas dando una visión general de la situación de la disponibilidad de agua actual y con las proyecciones futuras del abastecimiento a nivel nacional y regional.

5 3. Unidad de Medida del Indicador
INDICE DE ESCASEZ 3. Unidad de Medida del Indicador Porcentaje (%) 4. Formula del Indicador (Demanda hídrica m3 / oferta hídrica m3) * (fr) * 100. fr = Factor de reducción por calidad del agua y caudal ecológico.

6 5. Descripción Metodológica
INDICE DE ESCASEZ 5. Descripción Metodológica a. Proceso de cálculo general del indicador: Oferta hídrica: La determinación de la oferta hídrica está basada en la cuantificación de los términos de la ecuación del balance hídrico, la cual establece que para cualquier volumen y durante un determinado tiempo, la diferencia entre las entradas y las salidas de agua está condicionada por las variaciones del volumen almacenado, y su expresión es: P – ETR – Hsuelo – Hveg  er = Esc (sup) + Esc (sub)  S

7 ETR: Evapotranspiración real; Hsuelo : Humedad del suelo;
INDICE DE ESCASEZ Donde: P : Precipitación; ETR: Evapotranspiración real; Hsuelo : Humedad del suelo; Hveg. Variación de la humedad de la vegetación por intercepción; er Término residual de discrepancia; Esc (sup) Escorrentía superficial; Esc (sub) Escorrentía subterránea y S Diferencia de almacenamiento.

8 PRECIPITACION MEDIA ANUAL MULTIANUAL (mm.)
Precipitación total anual 3000 mm-año Volumen nacional neto precipitado kilómetros cúbicos año Periodo de referencia

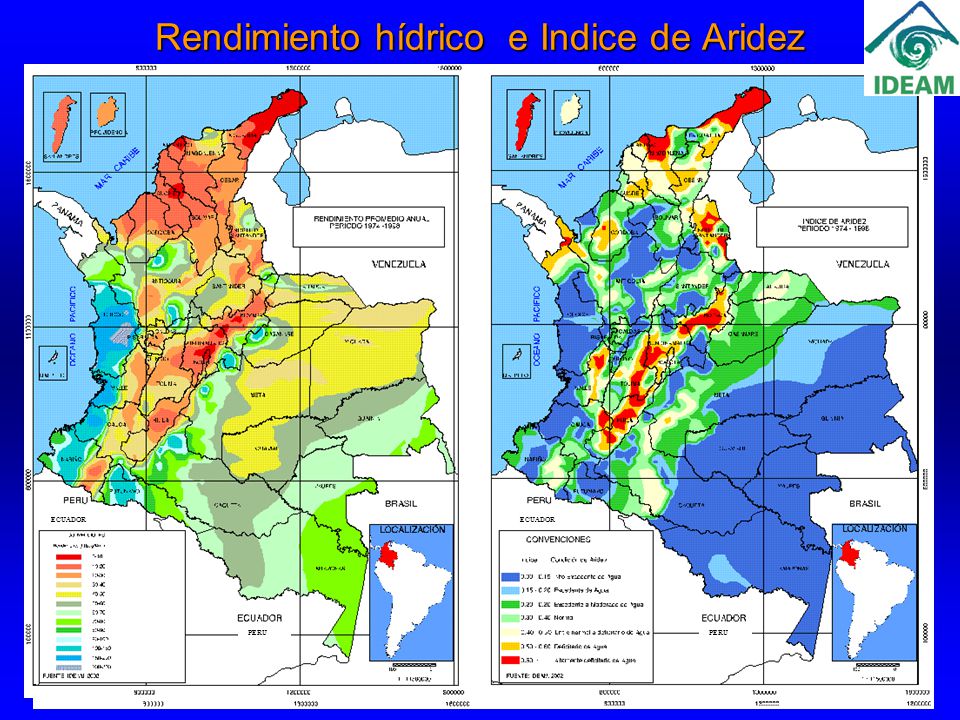

9 Rendimiento hídrico e Indice de Aridez
ECUADOR ECUADOR PERU PERU

10 Escorrentía promedio multianual Año típico : Humedo y Seco

11 DEMANDA BIOQUIMICA DE OXIGENO (DBO5) Toneladas/año
Indica la carga orgánica biodegradable originada por las actividades socioeconómicas vertida a las corrientes de agua. Actividades Consideradas: Doméstica e Industrial Doméstica 74% Industrial 26%

12 AFECTACION DE LA CALIDAD DEL AGUA SUPERFICIAL POR MUNICIPIOS
LEYENDA Déficit Alto Déficit Ligero Normal o Déficit Ligero Exceso Ligero Exceso Alto

13 ESCORRENTIA PROMEDIO ANUAL mm.
Es la precipitación que por no infiltrarse ni evapotranspirarse, escurre a través de la superficie de la tierra. Periodo de referencia

14 DT = DUD + DUI + DUS + DUA + DUP Donde: DT: Demanda Total de agua
INDICE DE ESCASEZ Demanda hídrica: Representa la cantidad de agua requerida para el consumo humano y el desarrollo de las actividades económicas del país.  DT = DUD + DUI + DUS + DUA + DUP Donde: DT: Demanda Total de agua DUD: Demanda de Agua para Uso Doméstico DUI: Demanda de Agua para uso Industrial. DUS: Demanda de Agua para el Sector Servicios. DUA: Demanda de Agua para Uso DUP: Demanda de Agua para Uso Pecuario.

15 b. Definición de cada variable de la fórmula: Variable 1:
INDICE DE ESCASEZ b. Definición de cada variable de la fórmula:  Variable 1:  Oferta hídrica (m3): Volumen de agua disponible para una unidad de análisis dada (cuenca hidrográfica, área municipal y sistemas hídricos que abastecen cabeceras municipales) en un período dado (anual, mensual, etc), teniendo en cuenta las fases fundamentales del ciclo hidrológico. Variable 2: Demanda hídrica (m3): Volumen de agua utilizado por las actividades socioeconómicas en una unidad espacial de análisis y un período determinado.

16 6. Limitaciones del Indicador
INDICE DE ESCASEZ - 1 6. Limitaciones del Indicador En relación con la oferta: El factor de reducción de la oferta está dado de forma global al no disponerse de resultados sobre los factores de reducción específicos para cada sector usuario y para cada región.     Para estimar la oferta hídrica subterránea municipal se utilizan los datos generales de los estudios regionales. La cuantificación se realiza a partir de cuencas hidrogeológicas regionales limitadas por estructuras geológicas que abarcan varios municipios; por tal razón la estimación está definida por la geometría y las propiedades hidráulicas de los grandes sistemas acuíferos. La oferta es compartida por los municipios cuya jurisdicción está en el área de los sistemas acuíferos principales, pues no hay estudios detallados sobre la distribución y dinámica de las unidades locales de captación, ni sobre la extensión y propiedades de las subcuencas hidroestratigráficas. -

17 6. Limitaciones del Indicador
INDICE DE ESCASEZ - 2 6. Limitaciones del Indicador En relación con la demanda: La demanda de agua para uso doméstico, se realizó sobre una estimación basada en información arrojada por el análisis de consumos de una muestra de solamente 49 municipios. Se asume un tamaño promedio de cinco habitantes por hogar a nivel nacional, una estimación más precisa requiere por lo menos el tamaño promedio para cada una de las cabeceras municipales. Se hizo un promedio aritmético del consumo por estrato, sin ponderarlo teniendo en cuenta la población de cada uno de los estratos. Las estimaciones no contemplan las pérdidas de los sistemas de conducción, almacenamiento, tratamiento y distribución.

18 6. Limitaciones del Indicador
INDICE DE ESCASEZ - 3 6. Limitaciones del Indicador En relación con la demanda: Los factores de consumo de agua en la industria por tipo de actividad económica, son teóricos y tomados de fuentes secundarias. Los factores teóricos para consumo de agua no contemplan la tecnología utilizada en los diferentes sectores. Las estimaciones de demanda de agua en la industria no contemplan los usos de este recurso en la industria extractiva. El indicador no tiene en cuenta la demanda de agua para la generación eléctrica por medio de hidroeléctricas. En todos los cálculos donde se usan factores reportados por la bibliografía, es necesario ir ajustándolos a medida que se va obteniendo información real para el país, sobre dichos consumos. Para el cálculo de la demanda no se tiene en cuenta la demanda fisiológica de los cultivos de secano

19 INDICE DE ESCASEZ 7. Cobertura Actualmente el Indicador se calcula anual y mensualmente para 45 cuencas hidrográficas de referencia, áreas municipales y sistemas hídricos que abastecen cabeceras municipales del país, para condiciones hidrológicas medias y secas. Para el futuro se debe hacer el cálculo para cuencas hidrográficas de mayores resoluciones y con datos representativos

20 9. Periodicidad de los datos
INDICE DE ESCASEZ Fuente de Datos Oferta hídrica: IDEAM, Corporaciones Autónomas Regionales y otras entidades que operen redes ambientales .  Demanda hídrica: Corporaciones Autónomas Regionales, Ministerio de Desarrollo, Empresas públicas, Sectores productivos, DANE y Ministerio de Desarrollo, principalmente. 9. Periodicidad de los datos El indicador se actualiza y se presenta anualmente.

21 INDICE DE ESCASEZ EN SISTEMAS HIDRICOS QUE ABASTECEN CABECERAS MUNICIPALES Relación porcentual entre la demanda de agua del conjunto de actividades sociales y económicas con la oferta hídrica disponible, luego de aplicar factores de reducción por Calidad del agua y Caudal ecológico. CONDICIONES DE AÑO SECO

22 Índice de escasez condiciones hidrológicas
año seco sistema hídrico en cabeceras municipales Categoría Municipios (%) Pob. Total Alto 38 3 35 Medio alto 48 4 10 Medio 84 8 16 Mínimo 461 42 20 No significativo 457 19 Total 1.088 100

23 Proyección al año 2025

24 Relación porcentual entre la CONDICIONES DE MES SECO (marzo) AÑO SECO
INDICE DE ESCASEZ PROYECCION 2025 Relación porcentual entre la demanda de agua del conjunto de actividades sociales y económicas con la oferta hídrica disponible, luego de aplicar factores de reducción por Calidad del agua y Caudal ecológico. CONDICIONES DE MES SECO (marzo) AÑO SECO

25 Índice de escasez - Proyección al año 2025
condiciones hidrológicas año seco sistema hídrico en cabeceras municipales Categoría Municipios (%) Pob. Total Alto 102 10 48 Medio alto 138 13 16 Medio 130 12 5 Mínimo 408 39 18 No significativo 279 26 14 Total 1.057 100

26 Fenómeno Cálido y Frio del Pacifico

27 ALTERACIONES DE LA PRECIPITACIÓN OCASIONADAS POR UN FENÓMENO EL NIÑO
LEYENDA Déficit Alto Déficit Ligero Normal o Déficit Ligero Exceso Ligero Exceso Alto

28 Alteración de la Escorrentía Fénómeno Cálido y Frio del Pacífico

29 Vulnerabilidad por disponibilidad
de agua

30 INDICE DE ESCASEZ EN SISTEMAS HIDRICOS QUE ABASTECEN CABECERAS MUNICIPALES Relación porcentual entre la demanda de agua del conjunto de actividades sociales y económicas con la oferta hídrica disponible, luego de aplicar factores de reducción por Calidad del agua y Caudal ecológico. CONDICIONES DE AÑO SECO

31 CAPACIDAD DE REGULACION HIDRICA
Baja Moderada Alta Muy Alta Muy Baja

32 CONDICIONES DE AÑO SECO
VULNERABILIDAD POR DISPONIBILIDAD DE AGUA EN SISTEMAS HIDRICOS QUE ABASTECEN CABECERAS MUNICIPALES Indicador cualitativo del grado de fragilidad del sistema hídrico para mantener una disponibilidad. Se obtiene por la interrelación entre el Índice de escasez y la Regulación hídrica natural del conjunto Suelo – Cobertura vegetal. CONDICIONES DE AÑO SECO

33 Actividades Consideradas:
DEMANDA DE AGUA Millones/m3/año Es la cantidad de agua requerida para el desarrollo de las actividades socioeconómicas de una comunidad. Actividades Consideradas: Doméstica; Agrícola (Riego) y Pecuaria; Industrial y Servicios Doméstica 23% Agrícola y Pecuario 65% Industrial y Servicios 12%

34 Clasificación de fuentes que abastecen los acueductos
De ríos pequeños, quebradas y arroyos De ciénagas, lagunas y embalses De ríos grandes De aguas subterráneas De fuentes combinadas Más del 80 % corresponde a pequeñas fuentes que abastecen los sistemas de acueductos de cabeceras municipales

35 Índice de vulnerabilidad por disponibilidad
Instituto de Hidrología, Meteorología y Estudios Ambientales Índice de vulnerabilidad por disponibilidad de agua condiciones hidrológicas año seco sistema hídrico en cabeceras municipales Categoría Municipios (%) Pob. Total Muy alta 17 2 3 Alta 212 20 59 Media 579 53 28 Baja 248 23 9 Muy baja 31 1 Total 1.087 100
