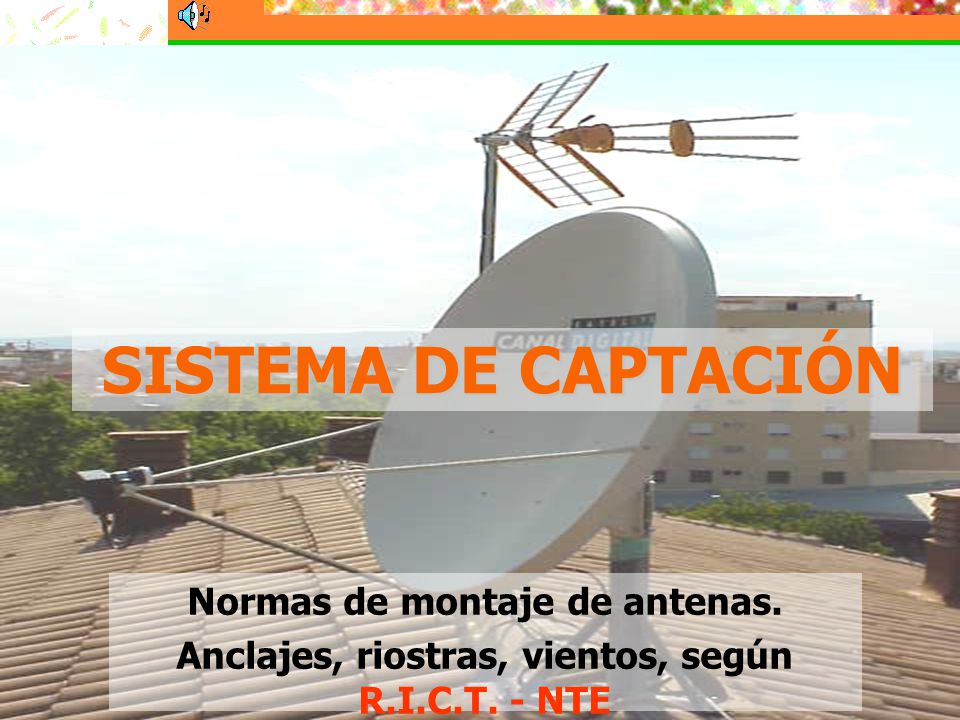

1 SISTEMA DE CAPTACIÓN Normas de montaje de antenas.
Anclajes, riostras, vientos, según R.I.C.T. - NTE

2 Definiciones El equipamiento captador son: antenas, fijaciones, riostras y otros elementos de sujeción. CARGA DEL VIENTO, Q: presión del viento sobre el anclaje de la antena. (N/m2) MOMENTO FLECTOR, M: fuerza que actúa sobre el extremo superior del anclaje del mástil, debido a la Q de todas las antenas. M  Nxm

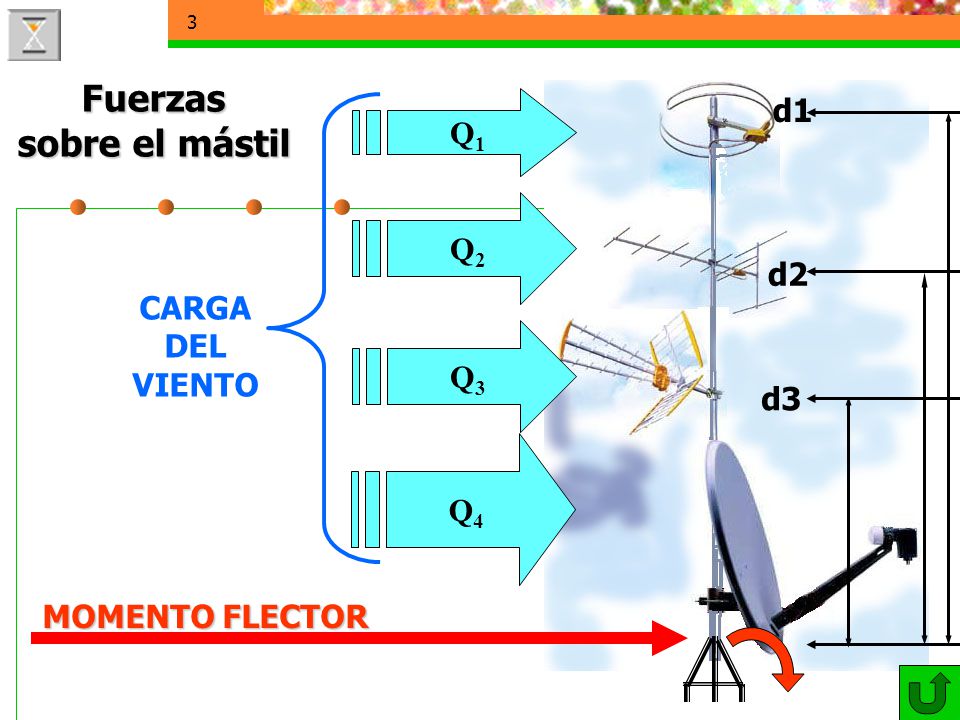

3 Fuerzas sobre el mástil
Q1 d3 d2 d1 Q2 CARGA DEL VIENTO Q3 Q4 MOMENTO FLECTOR

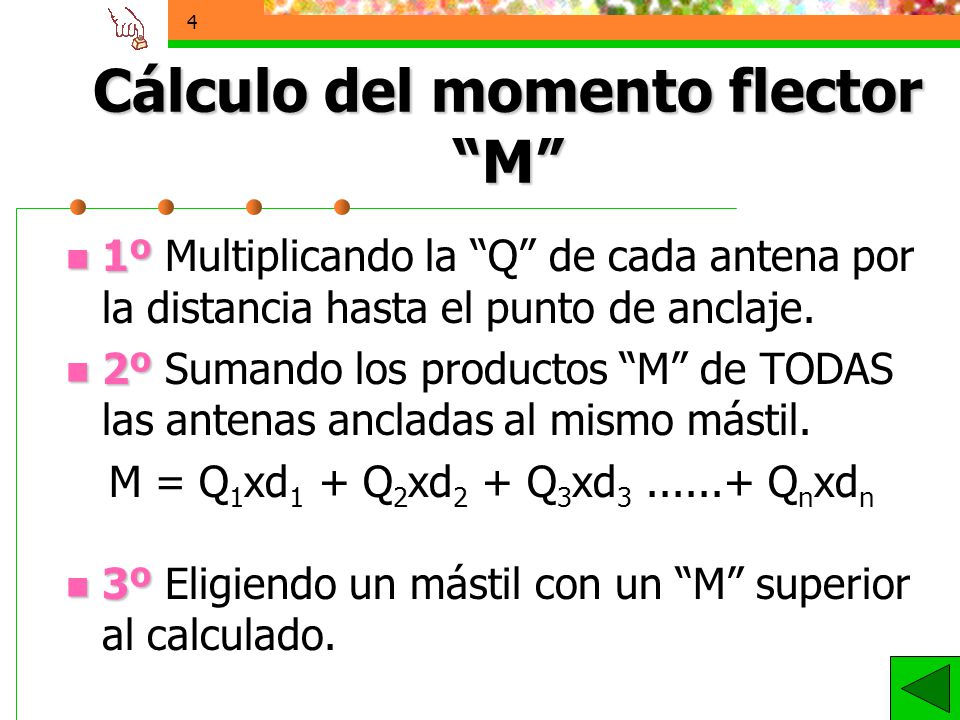

4 Cálculo del momento flector “M”
1º Multiplicando la “Q” de cada antena por la distancia hasta el punto de anclaje. 2º Sumando los productos “M” de TODAS las antenas ancladas al mismo mástil. M = Q1xd1 + Q2xd2 + Q3xd Qnxdn 3º Eligiendo un mástil con un “M” superior al calculado.

5 Riostras o vientos Cables que se utilizan en caso necesario para sujetar mecánicamente el mástil
Mínimo de 3 a 1200 repartidos uniformemente desde el anclaje. El ángulo entre el viento y el mástil >250. Utilizar complementos mecánicos protegidos contra la corrosión: Guardacabos, tensores, cable de acero, grilletes, etc. 1200 >250

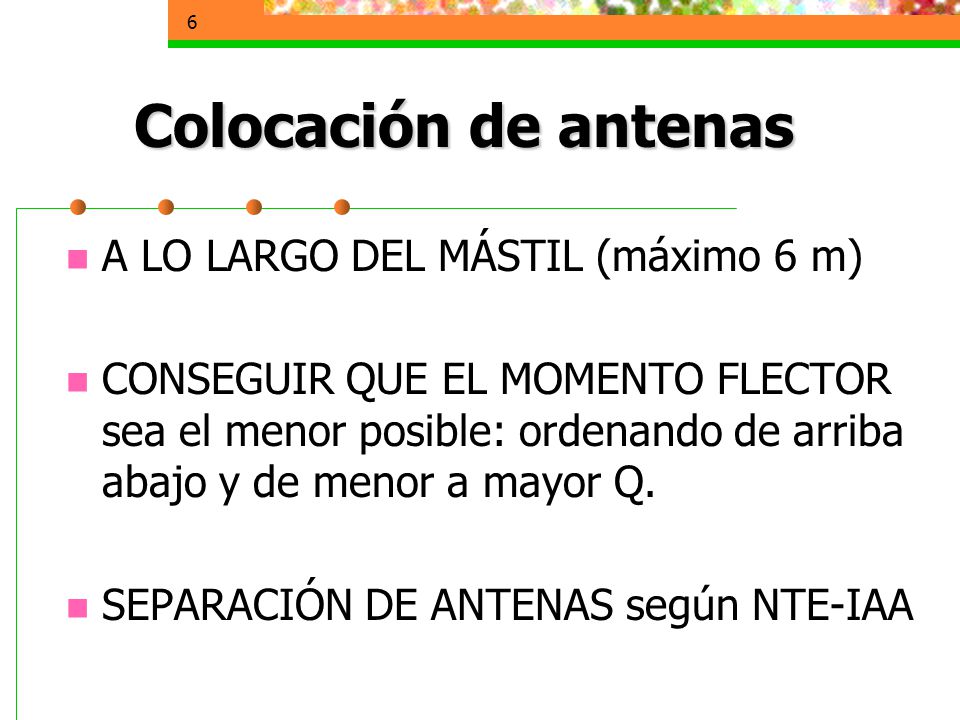

6 Colocación de antenas A LO LARGO DEL MÁSTIL (máximo 6 m)
CONSEGUIR QUE EL MOMENTO FLECTOR sea el menor posible: ordenando de arriba abajo y de menor a mayor Q. SEPARACIÓN DE ANTENAS según NTE-IAA

7 Separación entre antenas, muro y de garras. NTE-IAA
TAPAR EXTREMO Separación entre antenas, muro y de garras. NTE-IAA 700 1000 SELLAR CON SILICONA CABLE POR INTERIOR PENETRACIÓN MÍNIMA DE 150 mm PASAMUROS INCLINADO

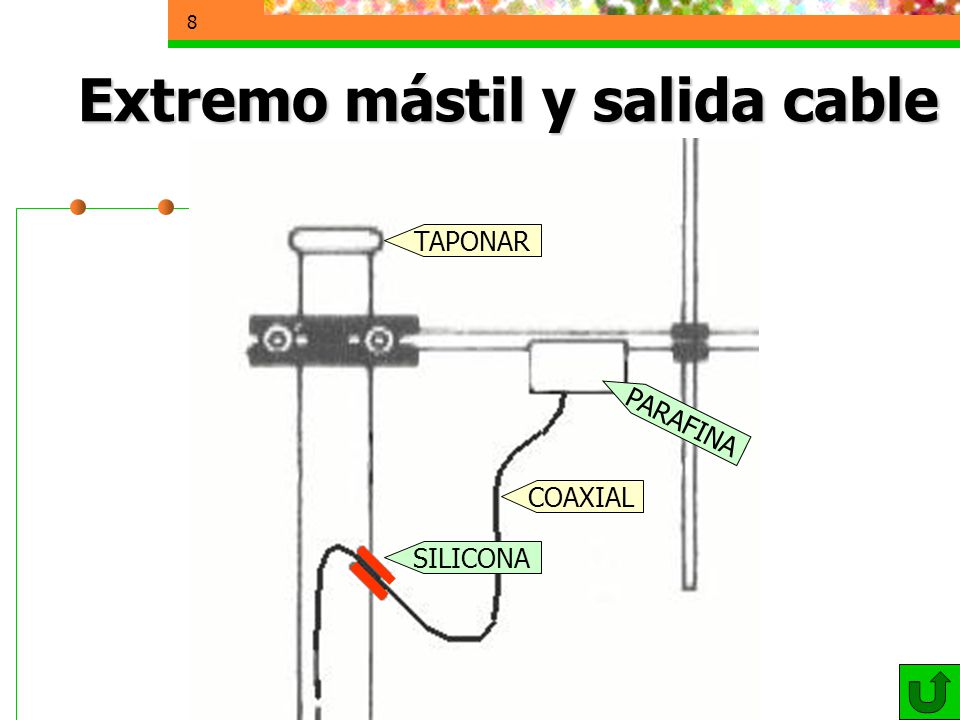

8 Extremo mástil y salida cable
TAPONAR PARAFINA COAXIAL SILICONA

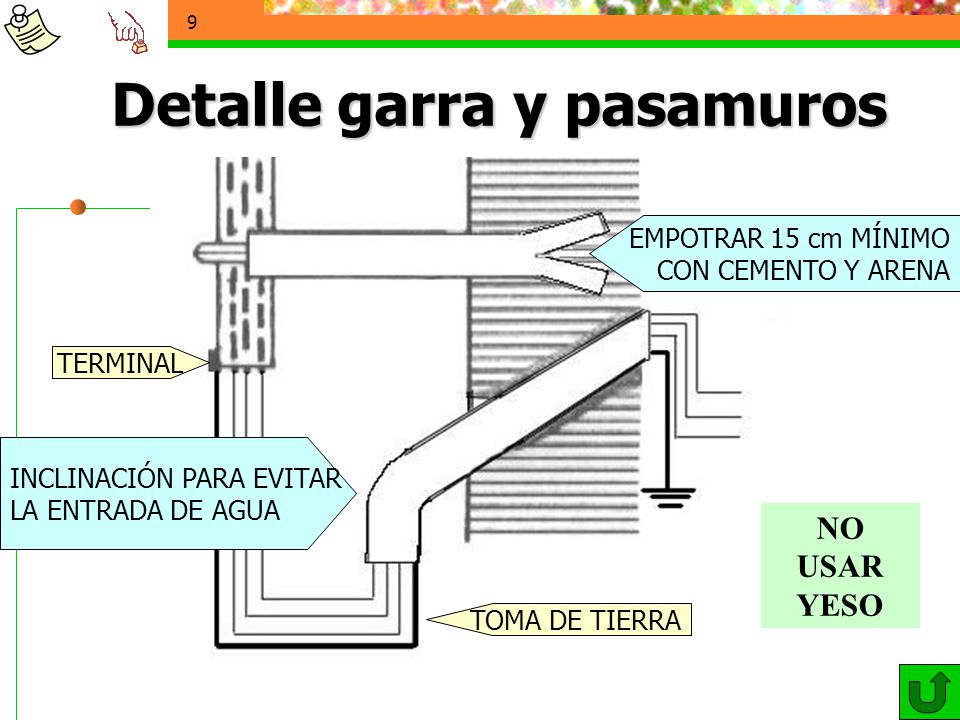

9 Detalle garra y pasamuros
EMPOTRAR 15 cm MÍNIMO CON CEMENTO Y ARENA TERMINAL INCLINACIÓN PARA EVITAR LA ENTRADA DE AGUA ¿PROPORCIÓN DE CEMENTO Y ARENA? NO USAR YESO TOMA DE TIERRA

10 Normas de seguridad del Sistema de captación - 1
Masas metálicas conectadas a tierra (25mm2) (resistencia de tierra ≤10Ω) Distancia mínima de 5 m al obstáculo o mástil más próximo,ni detrás de otra antena. (alejarse de la calle, INTERFERENCIAS) Distancia mínima a líneas eléctricas: 1’5 veces la longitud del mástil.

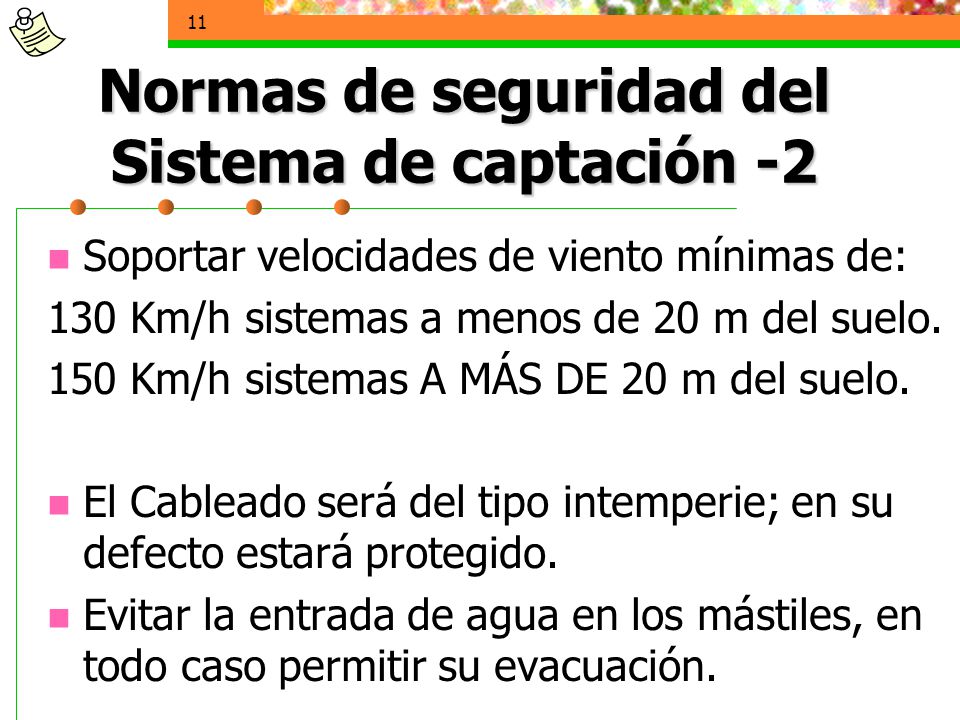

11 Normas de seguridad del Sistema de captación -2
Soportar velocidades de viento mínimas de: 130 Km/h sistemas a menos de 20 m del suelo. 150 Km/h sistemas A MÁS DE 20 m del suelo. El Cableado será del tipo intemperie; en su defecto estará protegido. Evitar la entrada de agua en los mástiles, en todo caso permitir su evacuación. ¿A QUÉ ALTURA ESTARÁ LA ANTENA EN UNA CASA CON PLANTA BAJA SÓLO? ¿Y CON PLANTA BAJA Y UN PISO? ¿Y UN EDIFICIO DE 4 PLANTAS?

12 Normas de seguridad del Sistema de captación -3
Utilizar un arnés de seguridad homologado fijado al cable de seguridad del edificio o en su defecto a una estructura sólida. Usar bolsa porta-herramientas y asegurar las herramientas atándolas al cinto. No subir nunca sobre tejado mojado sea del material que sea, ni con viento y menos aún en días de tormenta. Hay que hacer incapié en la NECESIDAD DE RESPETAR las normas de seguridad.....no se trata de cumplir con formulismos legales,......OS VA LA VIDA EN ELLO.

13 EQUIPO ANTI CAÍDA HOMOLOGADO
Cuerda de amarre regulable Trócola Mosquetones Grillete EQUIPO ANTI CAÍDA HOMOLOGADO ARNÉS ANTI CAÍDA. CINTURÓN DE SEGURIDAD. CUERDA DE AMARRE REGULABLE. MOSQUETONES Y GRILLETES.

14 ARNÉS ANTI CAÍDA HOMOLOGADO, PUESTO.

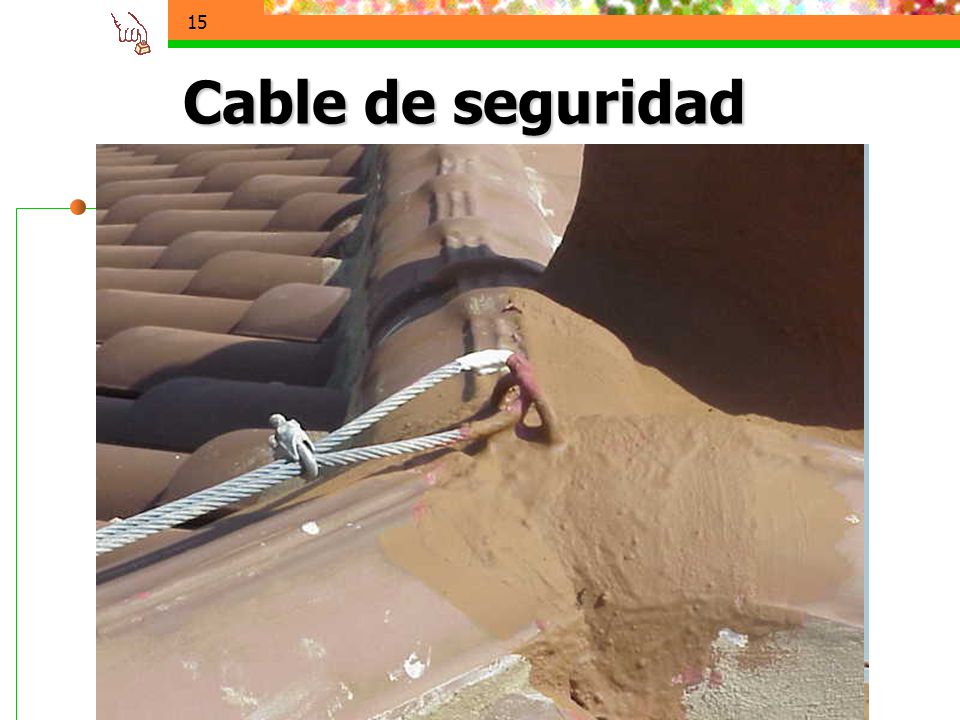

15 Cable de seguridad

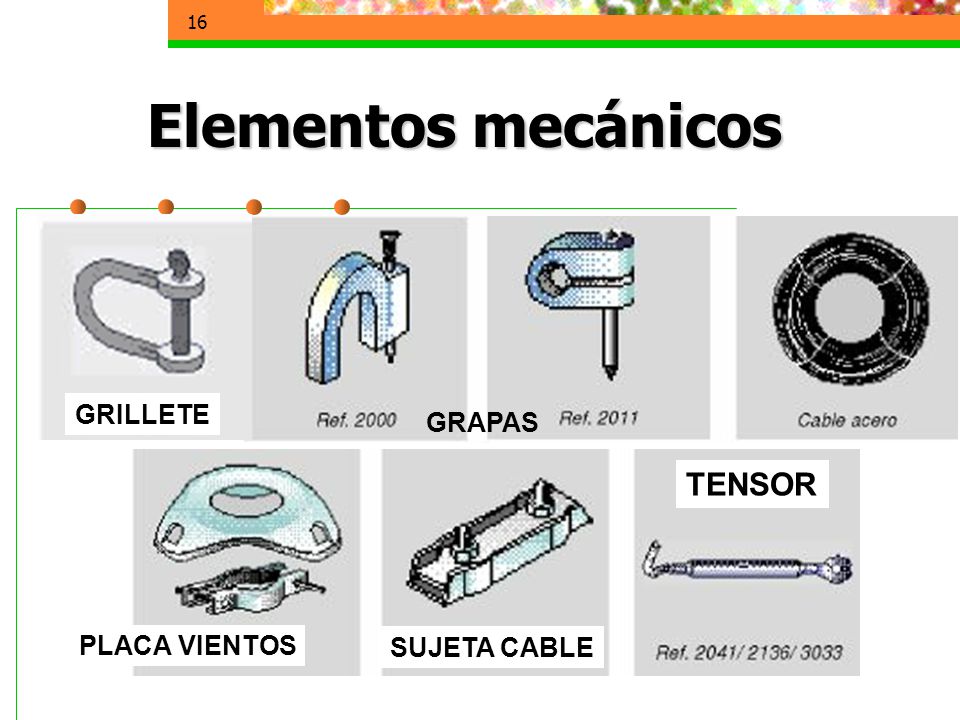

16 Elementos mecánicos GRAPAS GRILLETE PLACA VIENTOS SUJETA CABLE TENSOR

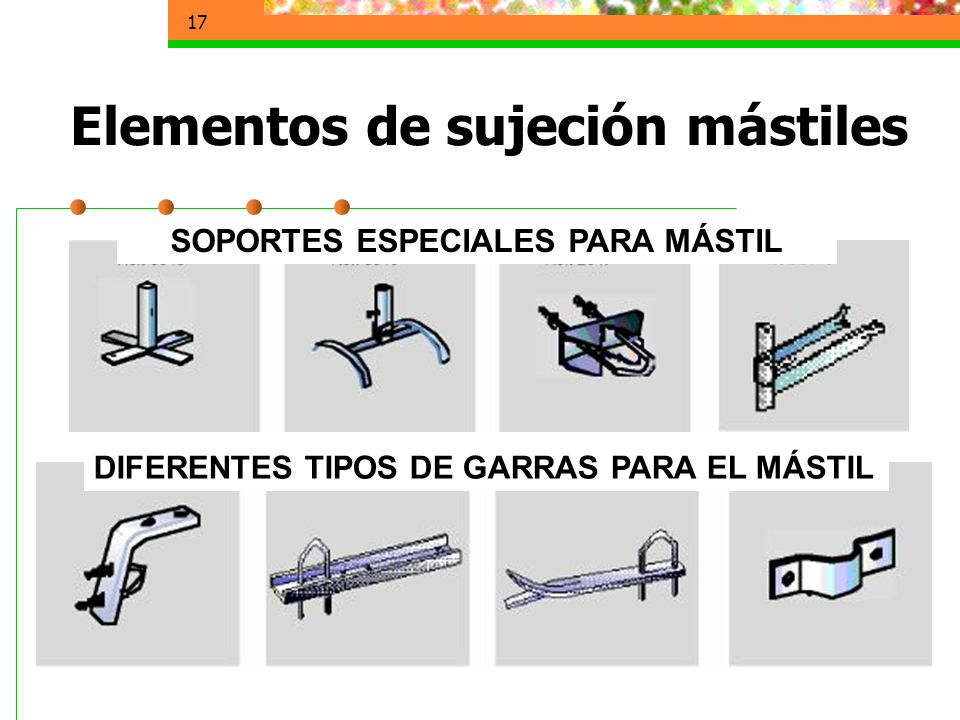

17 Elementos de sujeción mástiles
SOPORTES ESPECIALES PARA MÁSTIL DIFERENTES TIPOS DE GARRAS PARA EL MÁSTIL

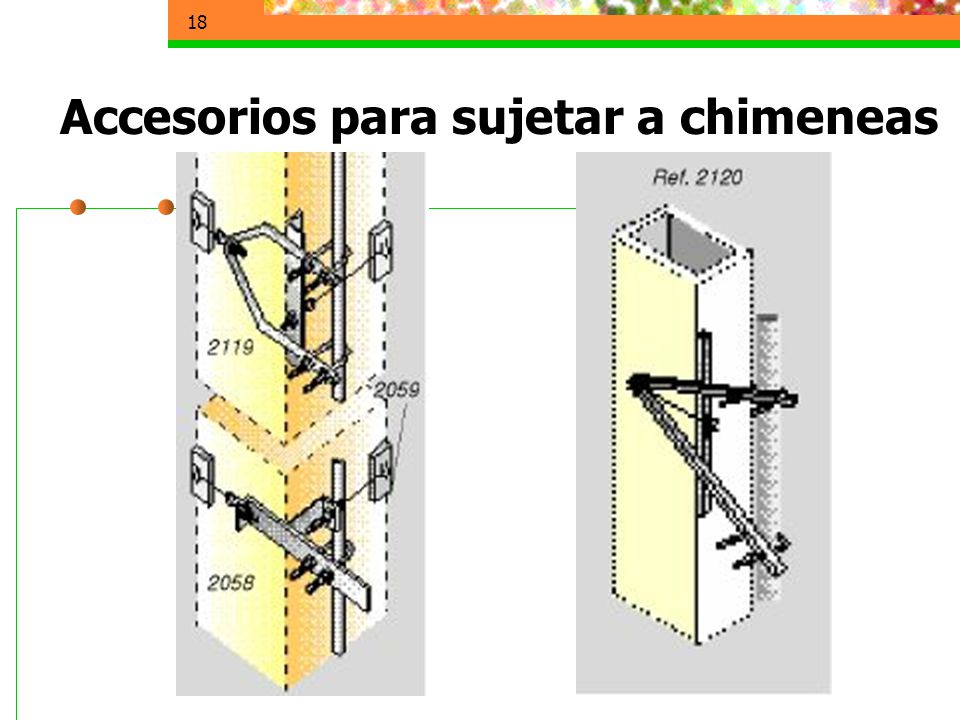

18 Accesorios para sujetar a chimeneas

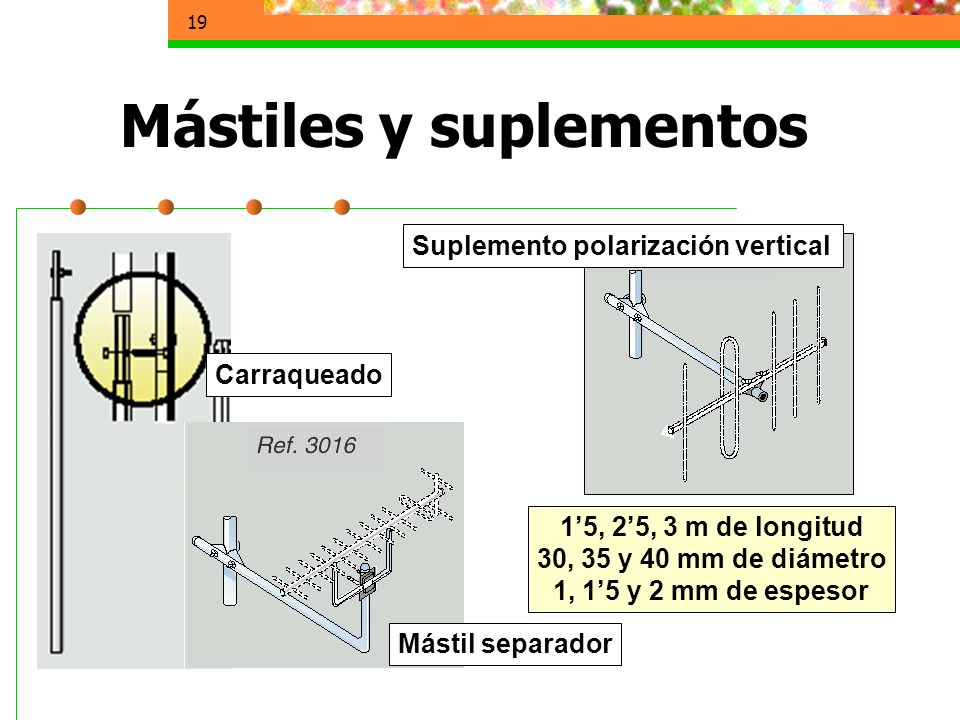

19 Mástiles y suplementos
Suplemento polarización vertical Carraqueado Mástil separador 1’5, 2’5, 3 m de longitud 30, 35 y 40 mm de diámetro 1, 1’5 y 2 mm de espesor

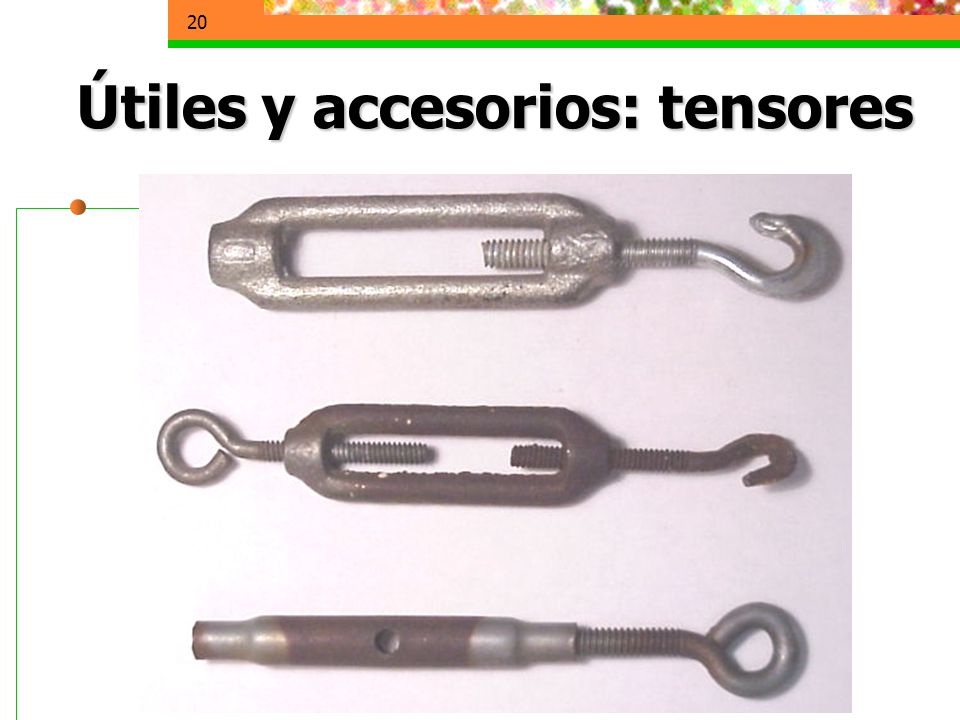

20 Útiles y accesorios: tensores

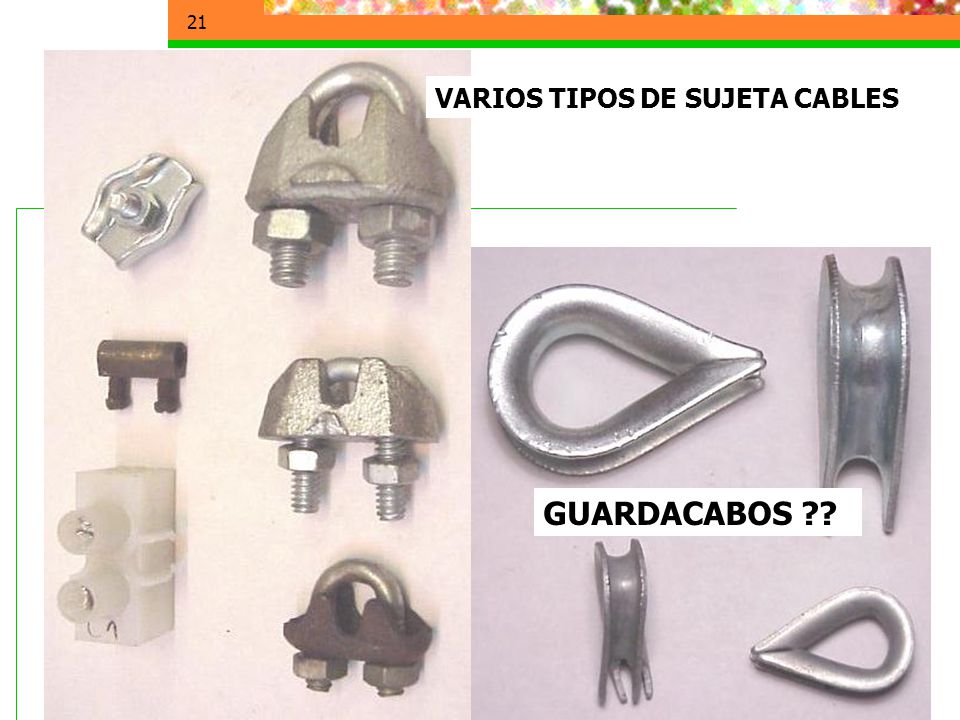

21 Imágenes elementos de sujeción
VARIOS TIPOS DE SUJETA CABLES GUARDACABOS ?? Imágenes elementos de sujeción

22 Útiles y accesorios: brocas
PROFESIONALES- HILTI CONVENCIONALES

23 Útiles y accesorios: tacos
UTILIDAD DE CADA TIPO DE TACO según el material de obra donde vayan a utilizarse.

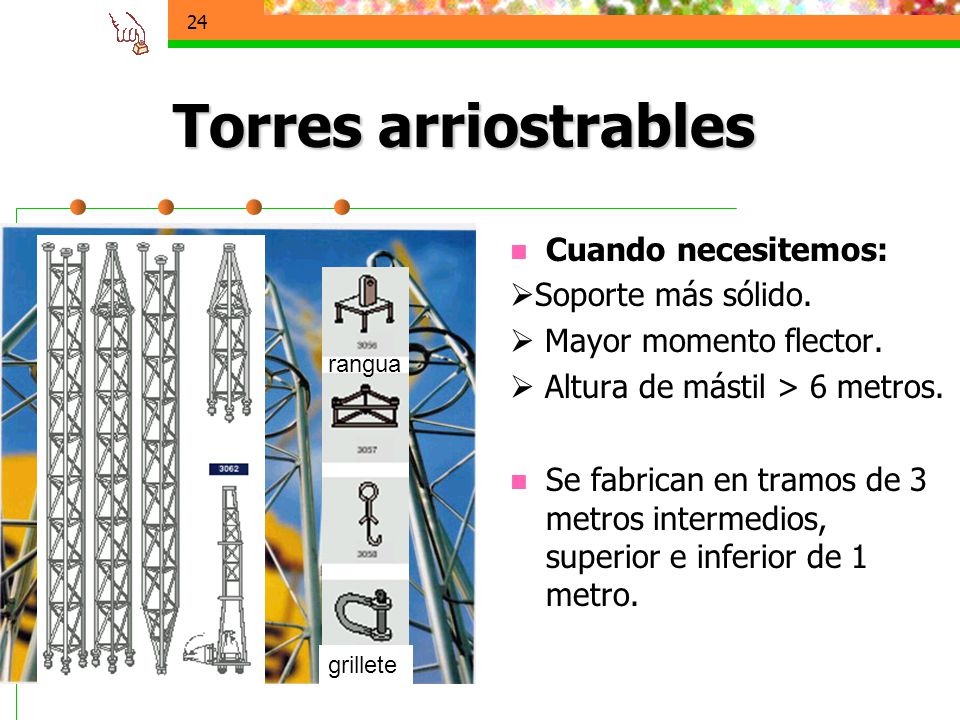

24 Torres arriostrables Cuando necesitemos: Soporte más sólido.
 Mayor momento flector.  Altura de mástil > 6 metros. Se fabrican en tramos de 3 metros intermedios, superior e inferior de 1 metro. rangua grillete

25 Alturas torretas <45 m con tramos pintados
ALTURAS (mástil incluido) 5’5 a 20’5 m (mod. 180) 50’5 m con el mod. 360 SEÑALIZACIÓN <45 m con tramos pintados en blanco y rojo aeronáuticos. >45 m 3 luces dobles rojas cada 45 m. Conectadas a toma de tierra 14’5 m 9’5 m ¿CÓMO SE IZA UNA TORRE DE 3 m COM MÁSTIL DE 3m ¿Y UNA DE 3 TRAMOS DE 3 ?

26 Reportaje gráfico Detalles de garras. Amarre vientos y tensores.
Distribución correcta de vientos. Mala sujeción del mástil. Señalización vientos.

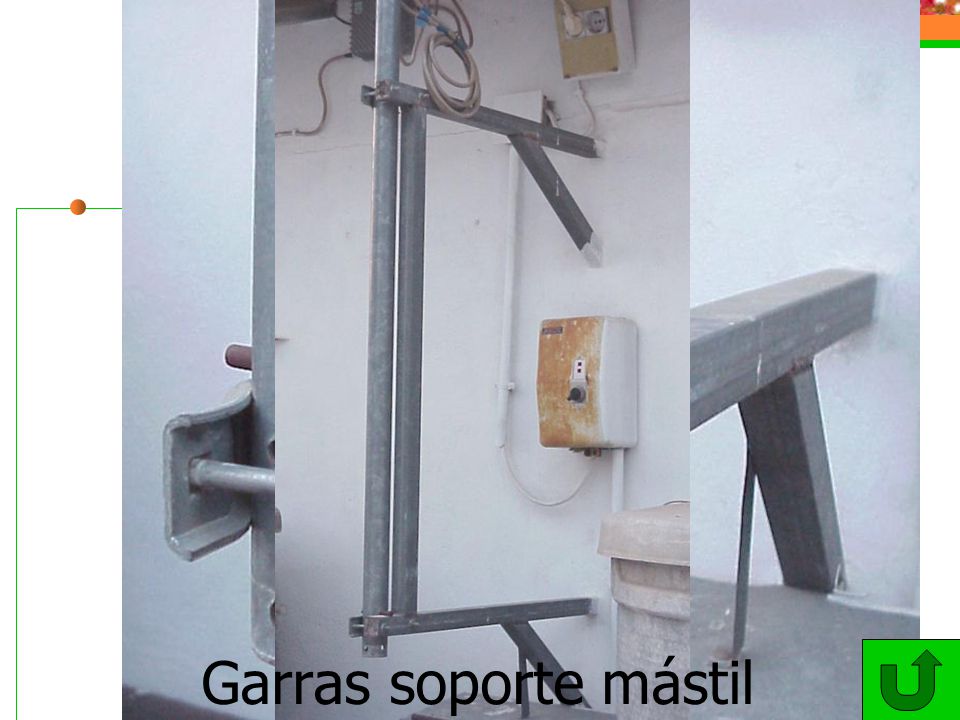

27 SALIDA DE CABLES Garras soporte mástil

28 Fijaciones

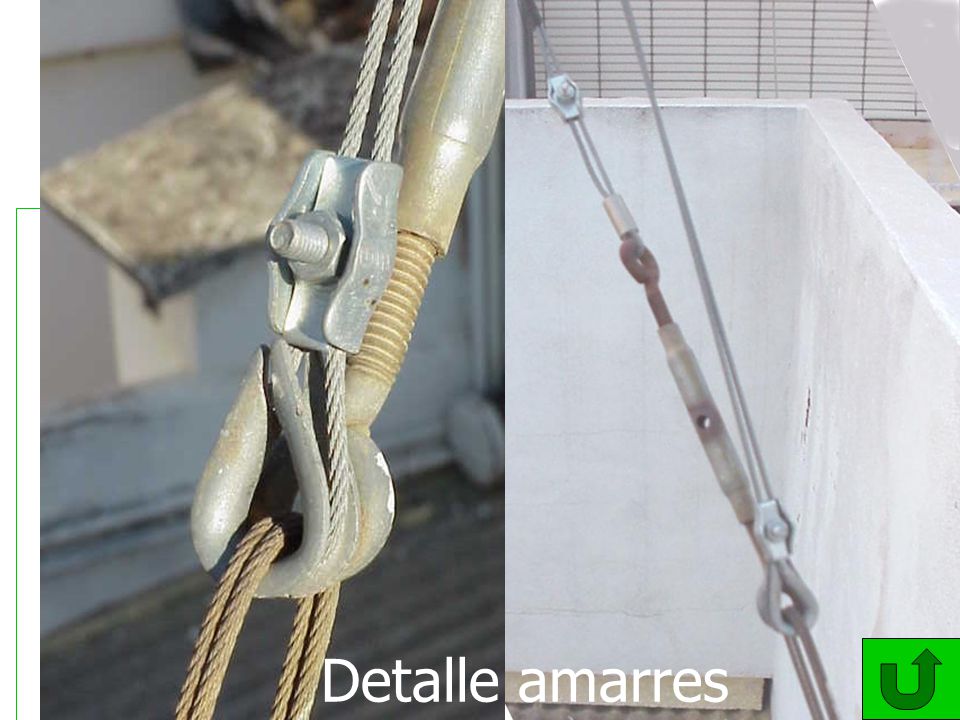

29 Detalle amarres

30 Distribución correcta de vientos

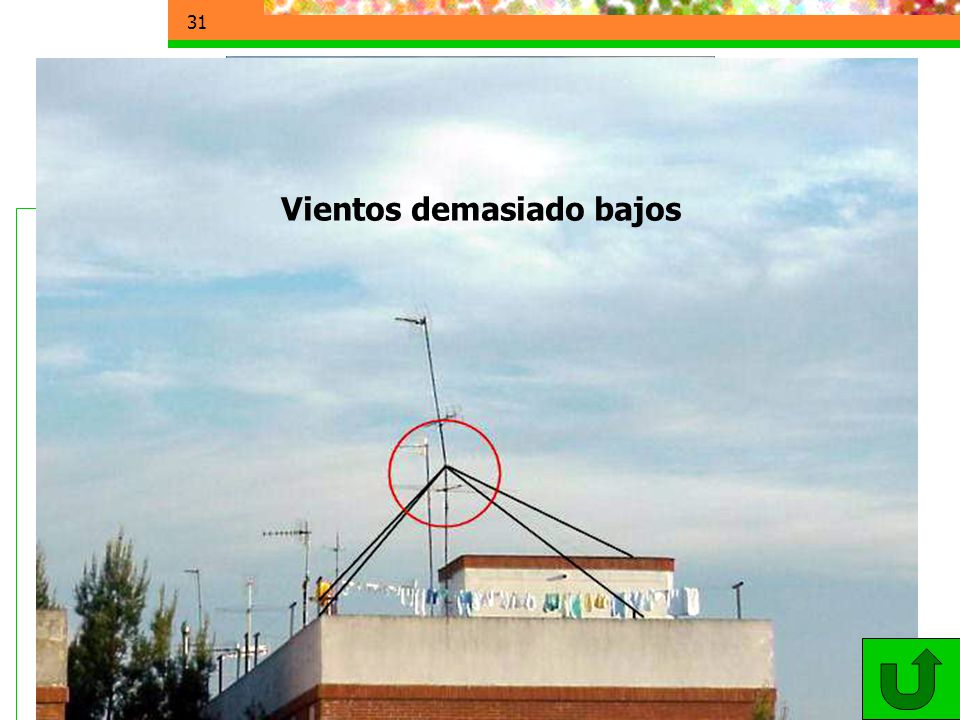

31 Vientos demasiado altos
Vientos demasiado bajos Mala sujeción

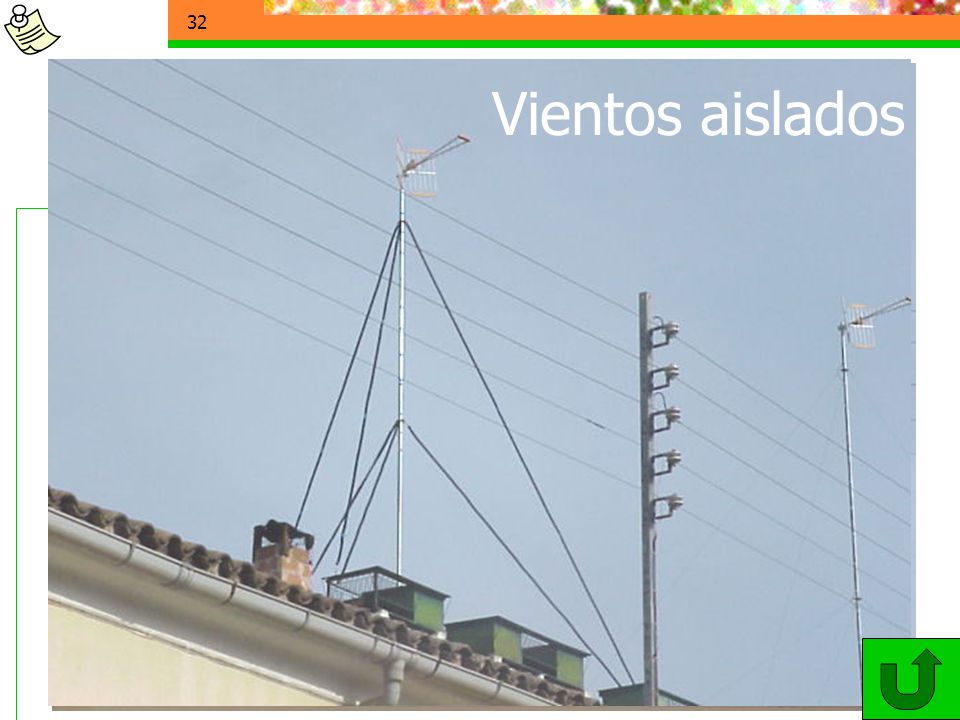

32 Vientos aislados ¿ES CORRECTA ESTA INSTALACIÓN?
¿PORQUÉ ESTÁN FORRADOS LOS VIENTOS? ¿Loa palomos deportivos tienen buena vista?
