SISTEMA DE MEDICION El objetivo de un sistema de medición es presentar a un observador un valor numérico correspondiente a la variable que se mide. SISTEMA.

Presentación del tema: "SISTEMA DE MEDICION El objetivo de un sistema de medición es presentar a un observador un valor numérico correspondiente a la variable que se mide. SISTEMA."— Transcripción de la presentación:

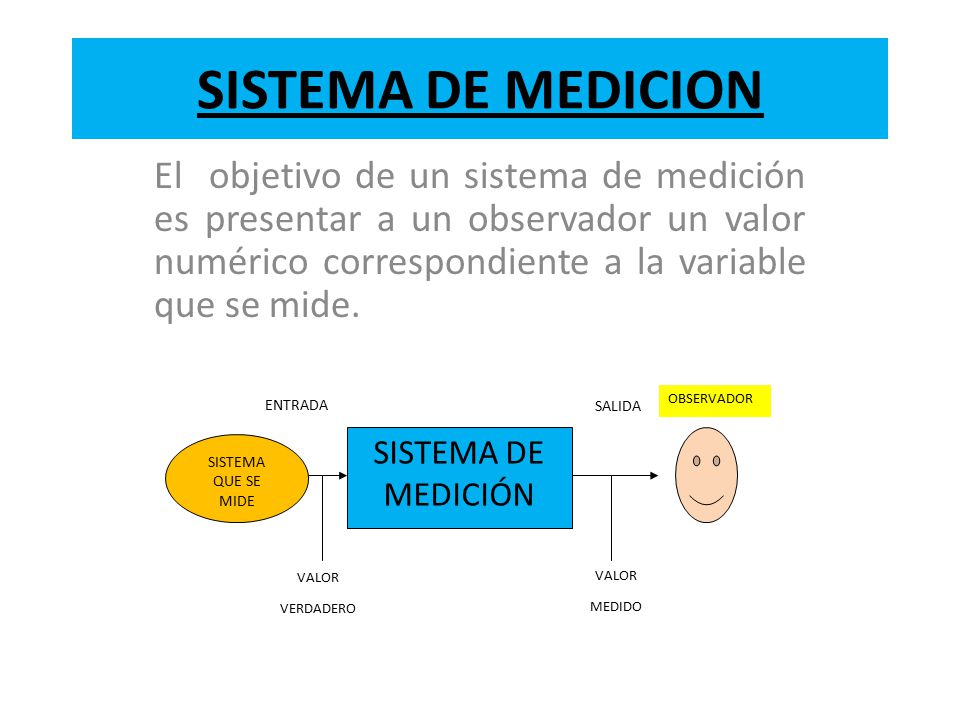

1 SISTEMA DE MEDICION El objetivo de un sistema de medición es presentar a un observador un valor numérico correspondiente a la variable que se mide. SISTEMA DE MEDICIÓN SISTEMA QUE SE MIDE VALOR VERDADERO MEDIDO OBSERVADOR ENTRADA SALIDA

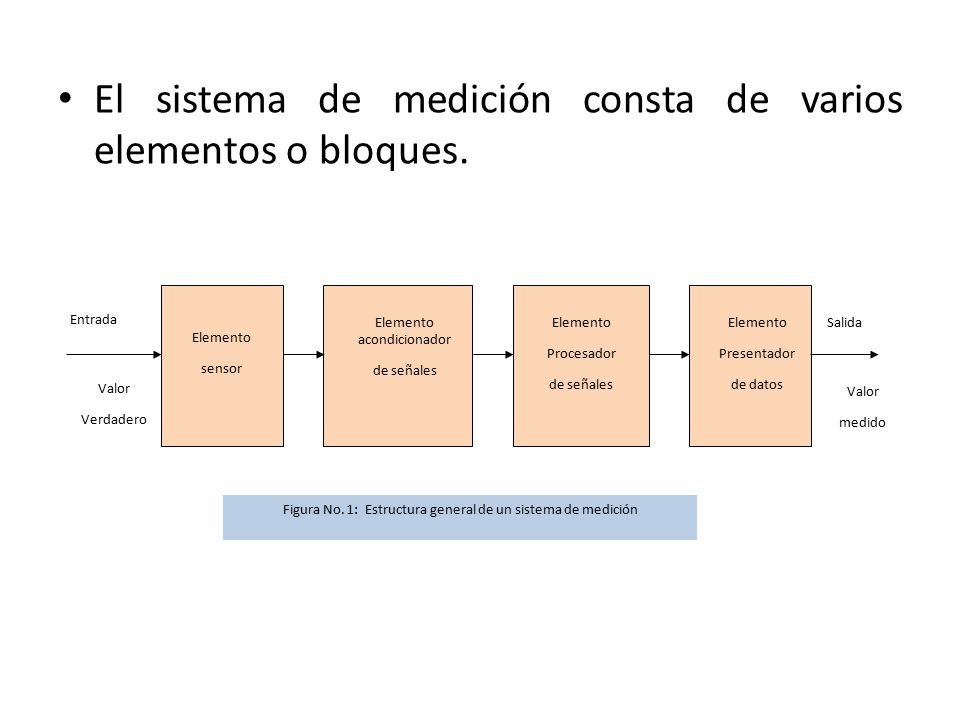

2 El sistema de medición consta de varios elementos o bloques.
Entrada Valor Verdadero Elemento sensor Elemento acondicionador de señales Procesador Presentador de datos Salida medido Figura No. 1: Estructura general de un sistema de medición

3 ELEMENTO SENSOR.- Esta en contacto con el proceso y genera una salida, la cual depende de alguna manera de la variable por medir. ELEMENTO ACONDICIONADOR DE SEÑALES.- Toma la salida del elemento sensor y la convierte en una forma más adecuada para un procesamiento adicional, por lo general en una señal de frecuencia, de corriente directa o de voltaje de c. d. ELEMENTO PROCESADOR DE SEÑALES.- Toma la salida del elemento acondicionador y la convierte a una forma más adecuada para la presentación. ELEMENTO PRESENTADOR DE DATOS.- Presenta el valor medido en una forma que el observador puede reconocer fácilmente.

4 TRANSDUCTOR. - Se utiliza comúnmente en medición e instrumentación

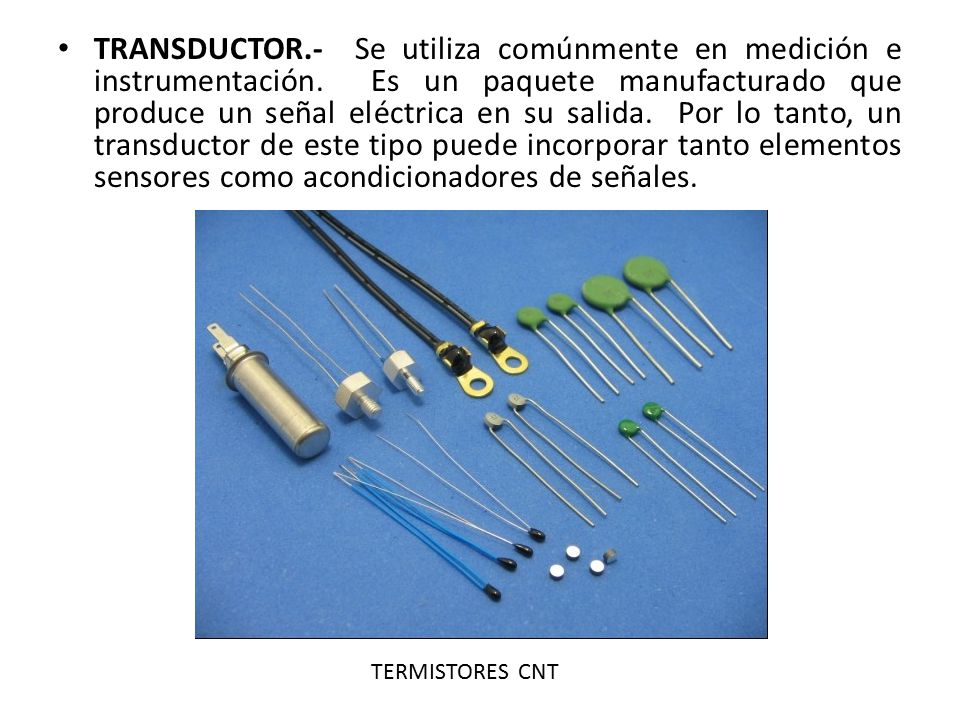

TRANSDUCTOR.- Se utiliza comúnmente en medición e instrumentación. Es un paquete manufacturado que produce un señal eléctrica en su salida. Por lo tanto, un transductor de este tipo puede incorporar tanto elementos sensores como acondicionadores de señales. TERMISTORES CNT

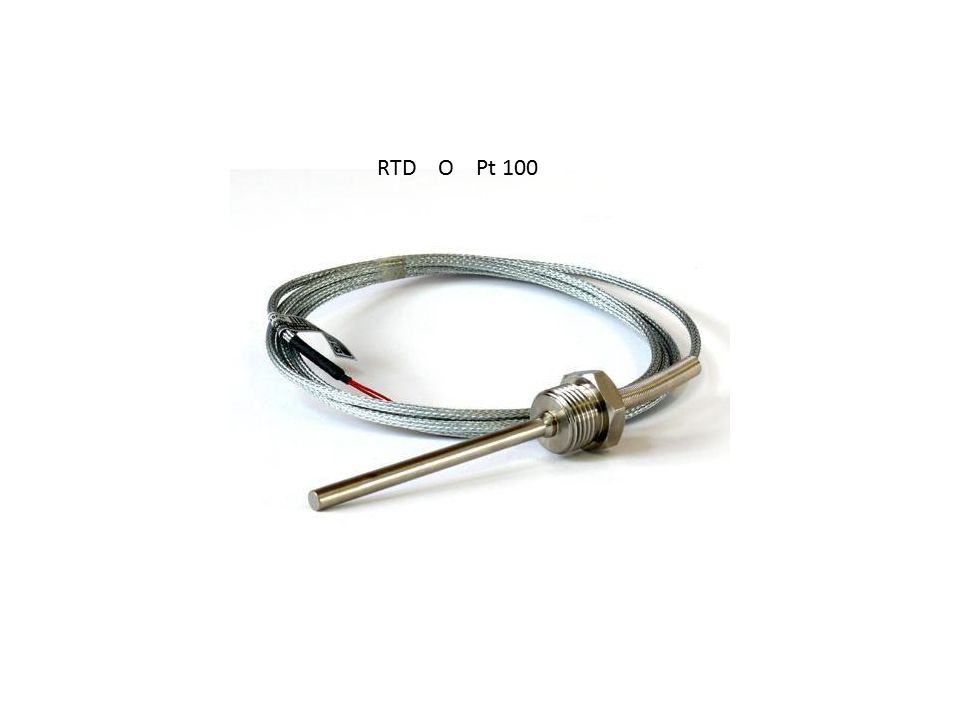

5 RTD O Pt 100

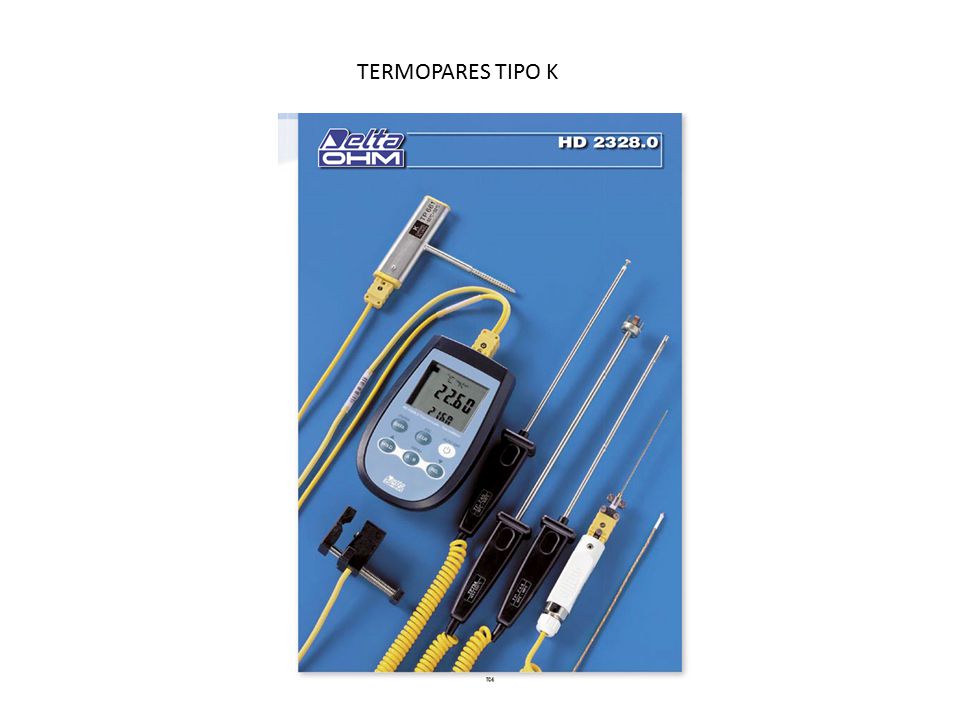

6 TERMOPARES TIPO K

7 DIAGRAMA DE BLOQUES.- El método de diagramas de bloque es muy útil para examinar las propiedades de elementos y sistemas. Suma z y + z = x + y x Resta – z = x – y

8 ∫ Multiplicación de variables z escalar x y K y = Kx Función f ( )
y = f ( ) z = xy Integración y = ∫ x dt ∫ Diferenciación d dt y = dx Figura No. 2 : Símbolos de diagramas de bloque

9 EJEMPLOS DE SISTEMAS DE MEDICIÓN

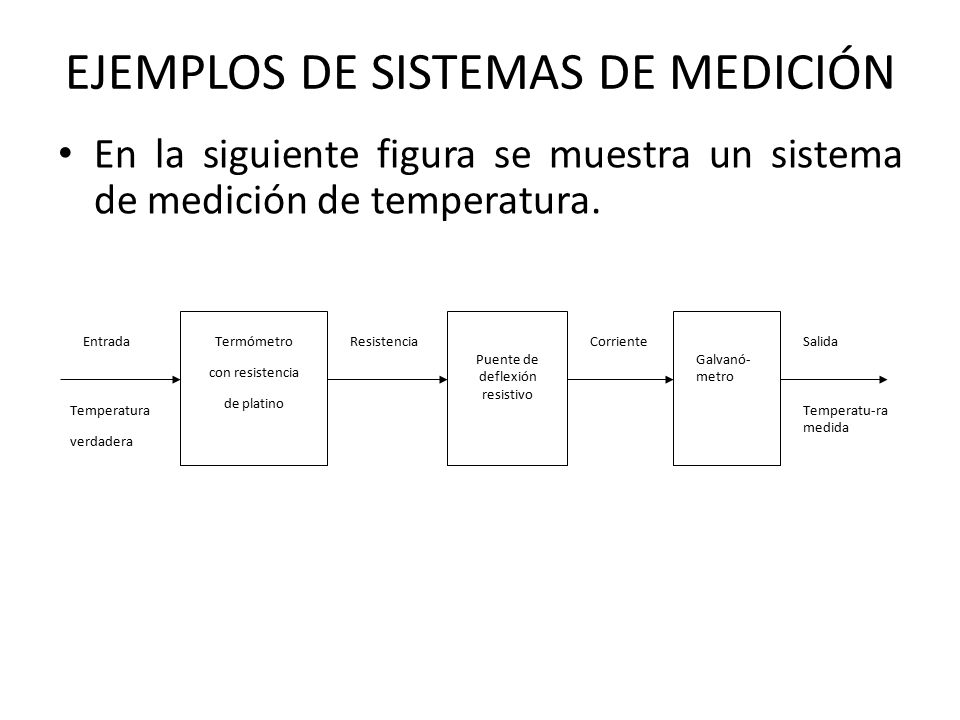

En la siguiente figura se muestra un sistema de medición de temperatura. Entrada Temperatura verdadera Termómetro con resistencia de platino Resistencia Puente de deflexión resistivo Corriente Galvanó- metro Salida Temperatu-ra medida

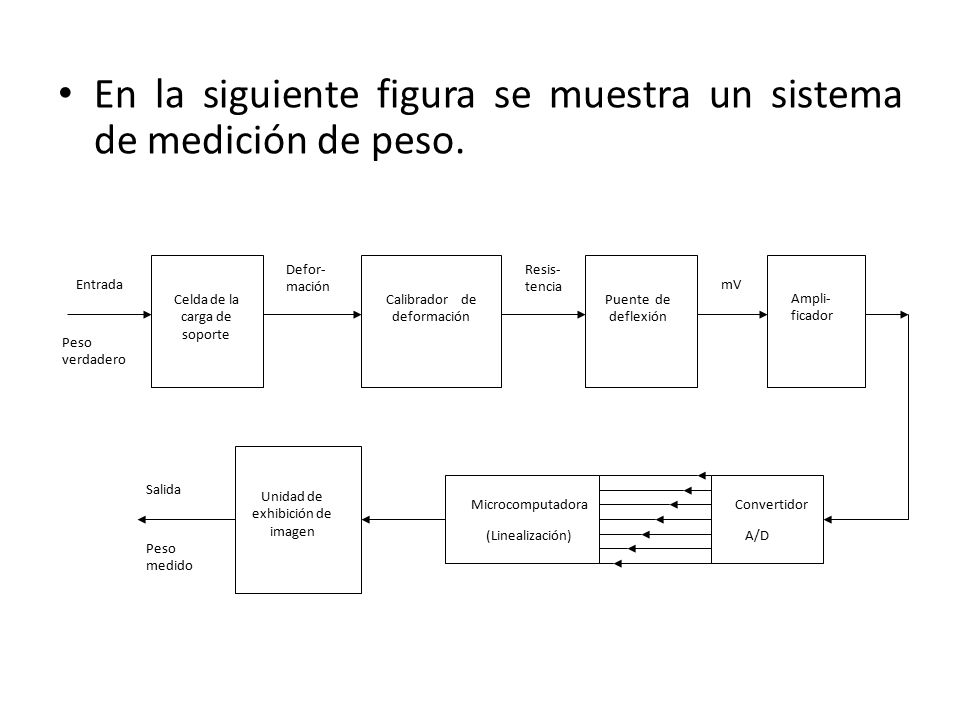

10 En la siguiente figura se muestra un sistema de medición de peso.
Entrada Peso verdadero Celda de la carga de soporte Defor- mación Calibrador de deformación Resis- tencia Puente de deflexión mV Ampli- ficador Convertidor A/D Microcomputadora (Linealización) Unidad de exhibición de imagen Salida Peso medido

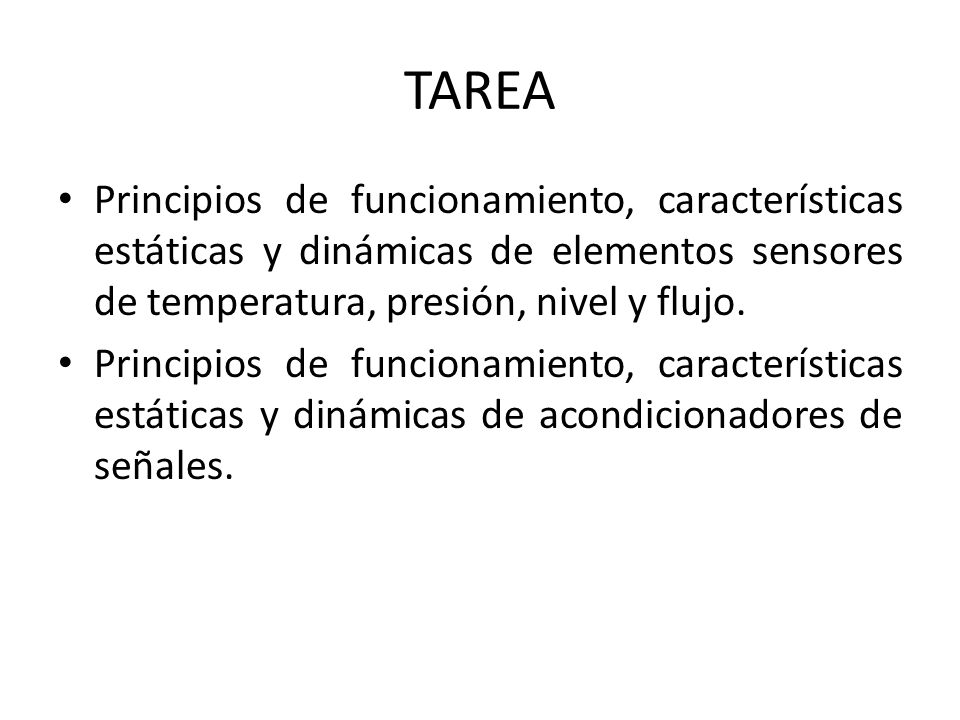

11 TAREA Principios de funcionamiento, características estáticas y dinámicas de elementos sensores de temperatura, presión, nivel y flujo. Principios de funcionamiento, características estáticas y dinámicas de acondicionadores de señales.
