1 LA ELECTRICIDAD

2 Movimiento de electrones
Consiste en un Movimiento de electrones Materiales conductores A través de LA ELECTRICIDAD Se utiliza en Circuitos eléctricos En los que se cumple Que pueden ser Ley de Ohm V=I*R En serie En paralelo Mixto Caracterizados por Magnitudes eléctricas como Tensión Intensidad Resistencia Potencia Que se miden en Voltios Amperios Ohmios vatios Tiene como efectos luz calor movimiento

3 CORRIENTE ELÉCTRICA La corriente o intensidad eléctrica es el flujo o material de carga por unidad de tiempo que recorre un material. Se debe a un movimiento de los electrones en el interior del material. En el Sistema Internacional de Unidades se expresa en C·s-1 (culombios sobre segundo), unidad que se denomina amperio. Una corriente eléctrica, puesto que se trata de un movimiento de cargas, produce un campo magnético, lo que se aprovecha en el electroimán. El instrumento usado para medir la intensidad de la corriente eléctrica es el galvanómetro que, calibrado en amperios, se llama amperímetro, colocado en serie con el conductor cuya intensidad se desea medir.

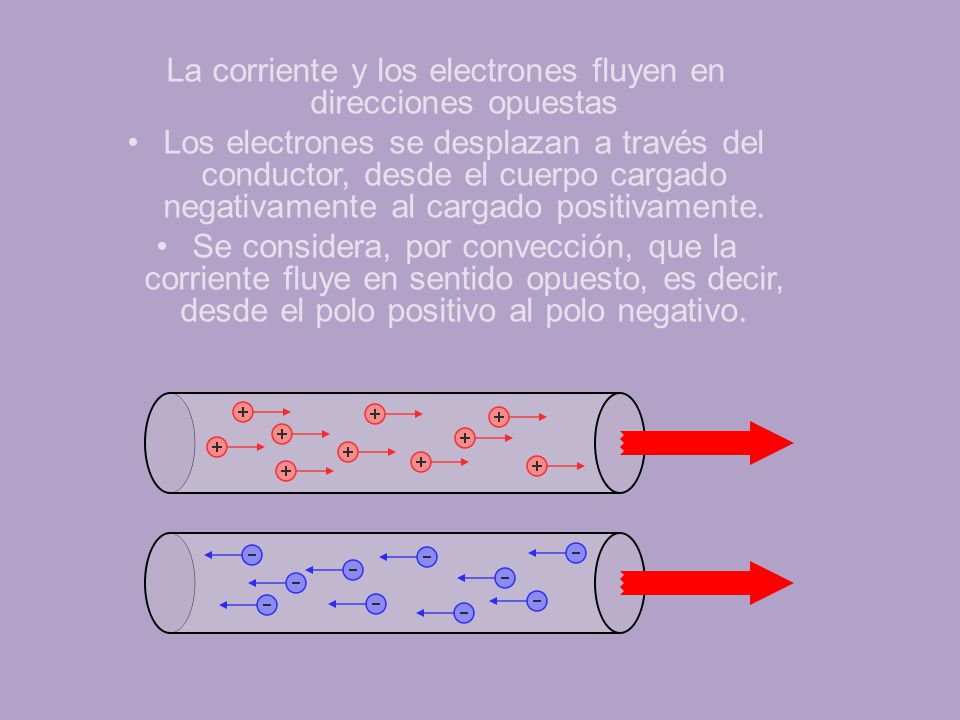

4 La corriente y los electrones fluyen en direcciones opuestas
Los electrones se desplazan a través del conductor, desde el cuerpo cargado negativamente al cargado positivamente. Se considera, por convección, que la corriente fluye en sentido opuesto, es decir, desde el polo positivo al polo negativo.

5 CIRCUITO ELÉCTRICO Se denomina circuito eléctrico a una serie de elementos o componentes eléctricos o electrónicos, tales como resistencias, inductancias, condensadores, fuentes, y/o dispositivos electrónicos semiconductores, conectados eléctricamente entre sí con el propósito de generar, transportar o modificar señales electrónicas o eléctricas. En la figura podemos ver un circuito eléctrico, sencillo pero completo, al tener las partes fundamentales: Una fuente de energía eléctrica, en este caso la pila o batería. Una aplicación, en este caso una lámpara incandescente. Unos elementos de control o de maniobra, el interruptor. Un instrumento de medida, el Amperímetro, que mide la intensidad de corriente. El cableado y conexiones que completan el circuito.

6 Un circuito eléctrico tiene que tener estas partes, o ser parte de ellas.
Por el tipo de señal: De corriente continua De corriente alterna Mixtos Por el tipo de régimen: Periódico Transitorio Permanente Por el tipo de componentes: Eléctricos: Resistivos, inductivos, capacitivos y mixtos Electrónicos: digitales, analógicos y mixtos Por su configuración: Serie Paralelo

7 PARTES DE UN CIRCUITO  Para analizar un circuito deben de conocerse los nombres de los elementos que lo forman. A continuación se indican los nombres más comunes, tomando como ejemplo el circuito mostrado en la figura 1. Conductor: hilo de resistencia despreciable (idealmente cero) que une eléctricamente dos o más elementos. Generador o fuente: elemento que produce electricidad. En el circuito de la figura 1 hay tres fuentes, una de intensidad, I, y dos de tensión, E1 y E2. Nodo: punto de un circuito donde concurren varios conductores distintos. En la figura 1 se pueden ver cuatro nodos: A, B, D y E. Obsérvese que C no se ha tenido en cuenta ya que es el mismo nodo A al no existir entre ellos diferencia de potencial (VA - VC = 0). Rama: conjunto de todos los elementos de un circuito comprendidos entre dos nodos consecutivos. En la figura 1 se hallan siete ramales: AB por la fuente, AB por R1, AD, AE, BD, BE y DE. Obviamente, por un ramal sólo puede circular una corriente.

8

9 CIRCUITO EN SERIE El circuito serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptor, entre otros.) se conectan secuencialmente. El terminal de salida de un dispositivo se conecta al terminal de entrada del dispositivo siguiente, por ejemplo, el terminal positivo de una pila eléctrica se conecta al terminal negativo de la pila siguiente, con lo cual entre los terminales extremos de la asociación se tiene una diferencia de potencial igual a la suma de la de ambas pilas. Esta conexión de pilas eléctricas en serie da lugar a la formación de una batería eléctrica.

10 Cabe anotar que la corriente que circula en un circuito serie es la misma en todos los puntos del circuito. A modo de ejemplo, en la siguiente figura se muestran varios condensadores en serie y el valor del condensador equivalente:

11 CIRCUITO PARALELO El circuito paralelo es una conexión donde, los bornes o terminales de entrada de todos los dispositivos (generadores, resistencias, condensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida. Dos depósitos de agua conectados en paralelo tendrán una entrada común que alimentará simultáneamente a ambos, así como una salida común que drenará a ambos a la vez. Las bombillas de iluminación de una casa forman un circuito en paralelo. Porque si una bombilla se apaga, las demás siguen encendidas. A modo de ejemplo, en la siguiente figura se muestran varios condensadores en paralelo y el valor de su equivalente: La configuración contraria es el circuito en serie. En el cual, si una bombilla se apaga todas las demás bombillas se apagarán también.

12 CIRCUITO MIXTO El circuito mixto es una combinación de elementos eléctricos conectados en serie y en paralelo. Para la solución de estos circuitos se tratan de resolver primero los elementos más sencillos. Si hay dos elementos conectados en paralelo seguidos, se halla antes uno en serie que los reemplace.

13 LEY DE OHM El flujo de corriente en ampere que circula por un circuito eléctrico cerrado, es directamente proporcional a la tensión o voltaje aplicado, e inversamente proporcional a la resistencia en ohm de la carga que tiene conectada.

14 La Ley de Ohm establece que "La intensidad de la corriente eléctrica que circula por un conductor eléctrico es directamente proporcional a la diferencia de potencial aplicada e inversamente proporcional a la resistencia del mismo", se puede expresar matemáticamente en la siguiente ecuación: donde, empleando unidades del Sistema internacional, tenemos que: I = Intensidad en amperios (A) V = Diferencia de potencial en voltios (V) R = Resistencia en ohmios (Ω).

15 Esta ley no se cumple, por ejemplo, cuando la resistencia del conductor varía con la temperatura, y la temperatura del conductor depende de la intensidad de corriente y el tiempo que esté circulando. La ley define una propiedad específica de ciertos materiales por la que se cumple la relación: Un conductor cumple la Ley de Ohm sólo si su curva V-I es lineal, esto es si R es independiente de V y de I.

16 FÓRMULA MATEMÁTICA GENERAL DE REPRESENTACIÓN DE LA LEY DE OHM Desde el punto de vista matemático el postulado anterior se puede representar por medio de la siguiente Fórmula General de la Ley de Ohm:

17 VARIANTE PRÁCTICA: Aquellas personas menos relacionadas con el despeje de fórmulas matemáticas pueden realizar también los cálculos de tensión, corriente y resistencia correspondientes a la Ley de Ohm, de una forma más fácil utilizando el siguiente recurso práctico: Con esta variante sólo será necesario tapar con un dedo la letra que representa el valor de la incógnita que queremos conocer y de inmediato quedará indicada con las otras dos letras cuál es la operación matemática que será necesario realizar.

18 ELECTROMAGNETISMO

19 ELECTROMAGNETISMO La base del electromagnetismo es que : Los imanes en movimiento producen campos eléctricos y las cargas en movimiento, campos magnéticos (magnetismo)  Un electroimán está formado por un núcleo de hierro dulce y una bobina de cobre arrollada en torno a dicho núcleo. Cuando la corriente eléctrica pasa a través de la bobina, se genera un campo magnético que hace que el núcleo de hierro se convierta en un imán, con un polo Norte y un polo Sur. Este núcleo de hierro pierde sus propiedades magnéticas si por la bobina deja de pasar corriente eléctrica.
