TERMOMETRO DE RESISTENCIAS

Presentación del tema: "TERMOMETRO DE RESISTENCIAS"— Transcripción de la presentación:

1 TERMOMETRO DE RESISTENCIAS
Detectores de temperatura resistivos (RTD)

2 Definición de RTD Los detectores de temperatura basados en la variación de una resistencia eléctrica se suelen designar con sus siglas inglesas RTD (Resistance Temperature Detector).Dado que el material empleado con mayor frecuencia para esta finalidad es el platino, se habla a veces de PRT (Platinum Resistance Thermometer). El elemento consiste en un arrollamiento de hilo muy fino del conductor adecuado, bobinado entre capas de material aislante y protegido con un revestimiento de vidrio o cerámica.

3 Curvas usuales de termómetros de resistencia

4 Características que deben poseer los materiales que forman el conductor de la resistencia
Alto coeficiente de temperatura de la resistencia, ya que de este modo el instrumento de medida será muy sensible. Alta resistividad, ya que cuanto mayor sea la resistencia a una temperatura dada, mayor será la variación por grado; mayor sensibilidad. Relación lineal resistencia-temperatura. Rigidez y ductilidad.

5 Materiales usados normalmente en las sondas
PLATINO.

6 NÍQUEL

7 OTROS MATERIALES : COBRE. TUNGSTENO. …

8 Métodos de medida: “Puente de Wheastone”
Montaje de dos hilos.

9 Montaje de tres hilos.

10 Montaje de cuatro hilos.

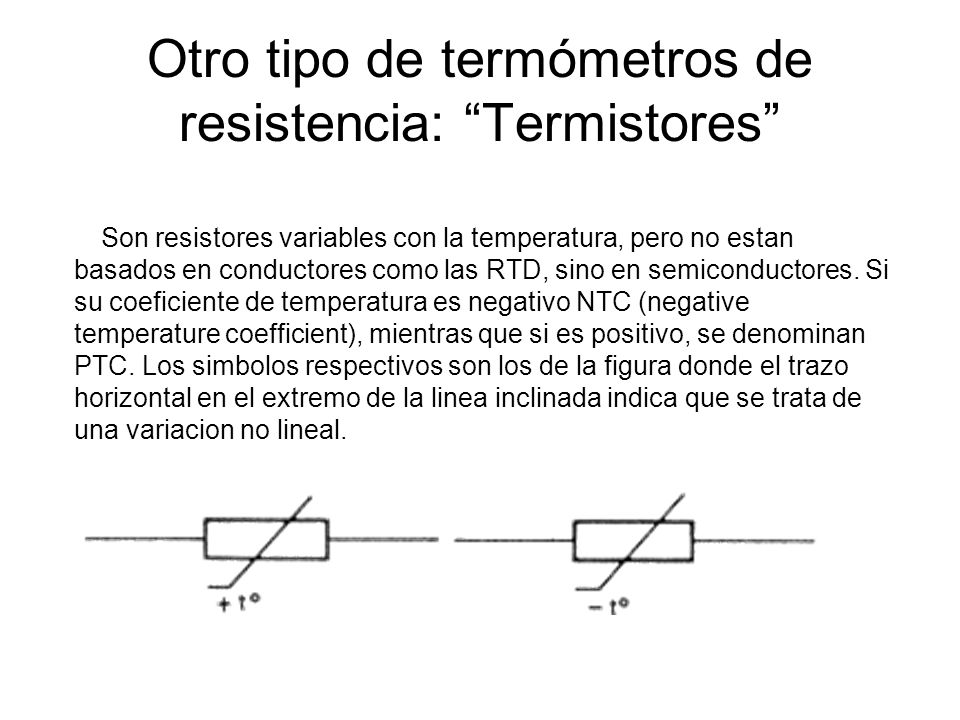

11 Otro tipo de termómetros de resistencia: “Termistores”
    Son resistores variables con la temperatura, pero no estan basados en conductores como las RTD, sino en semiconductores. Si su coeficiente de temperatura es negativo NTC (negative temperature coefficient), mientras que si es positivo, se denominan PTC. Los simbolos respectivos son los de la figura donde el trazo horizontal en el extremo de la linea inclinada indica que se trata de una variacion no lineal.

12 FIN. Tomàs Rodríguez Ballester Sergio Torres Fernandez
Víctor Sanchez Fernandez Pablo Contreras Escudé Alberto Sanchez Gonzalez Marc Moreno Puig
