1 Sistemas de Adquisición de Datos
Oscar R. López Bonilla  Todos Los Derechos Reservados

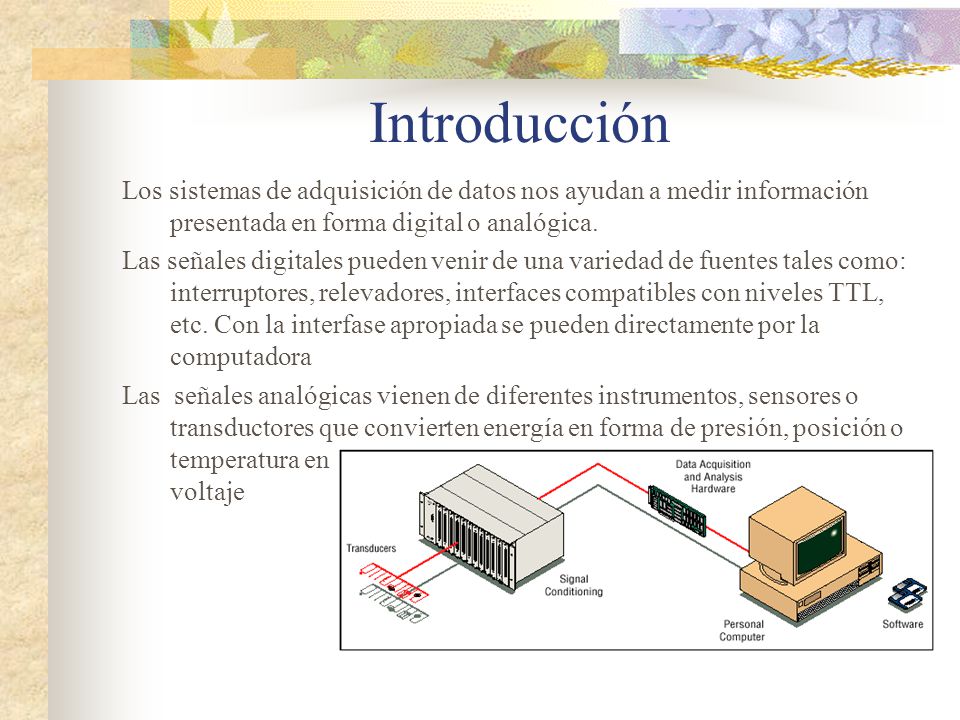

2 Introducción Los sistemas de adquisición de datos nos ayudan a medir información presentada en forma digital o analógica. Las señales digitales pueden venir de una variedad de fuentes tales como: interruptores, relevadores, interfaces compatibles con niveles TTL, etc. Con la interfase apropiada se pueden directamente por la computadora Las señales analógicas vienen de diferentes instrumentos, sensores o transductores que convierten energía en forma de presión, posición o temperatura en voltaje

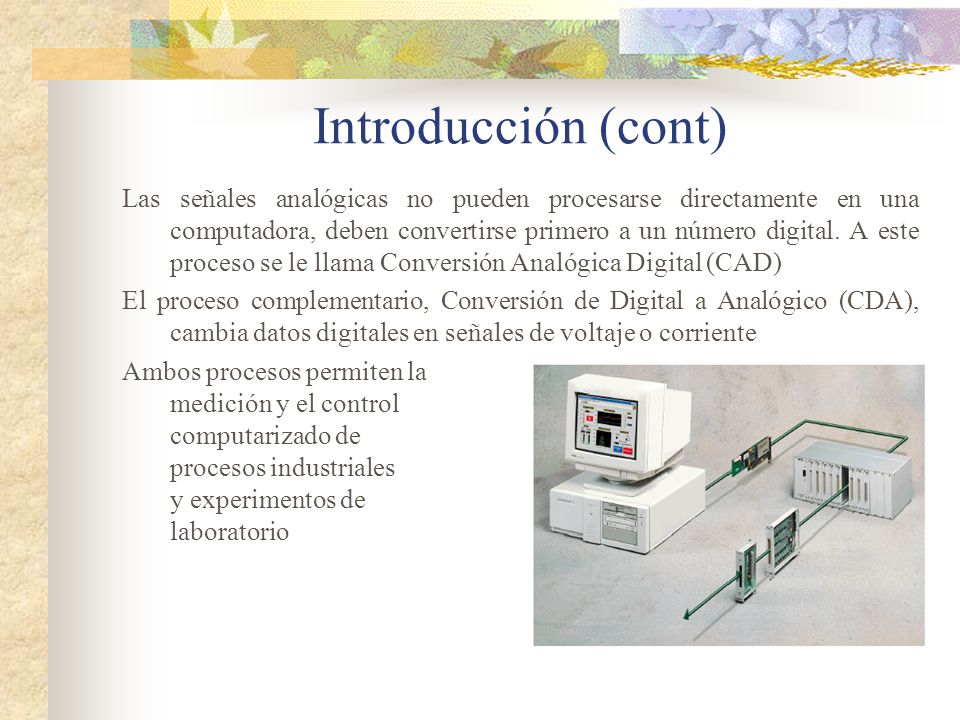

3 Introducción (cont) Las señales analógicas no pueden procesarse directamente en una computadora, deben convertirse primero a un número digital. A este proceso se le llama Conversión Analógica Digital (CAD) El proceso complementario, Conversión de Digital a Analógico (CDA), cambia datos digitales en señales de voltaje o corriente Ambos procesos permiten la medición y el control computarizado de procesos industriales y experimentos de laboratorio

4 Transductores y Actuadores
Los Transductores convierten temperatura, presión, nivel, longitud, posición etc. en voltaje, corriente, frecuencia, pulsos u otras señales Los Actuadores son dispositivos que activan procesos de control de equipo por medio de neumática, hidráulica, energía eléctrica, etc.

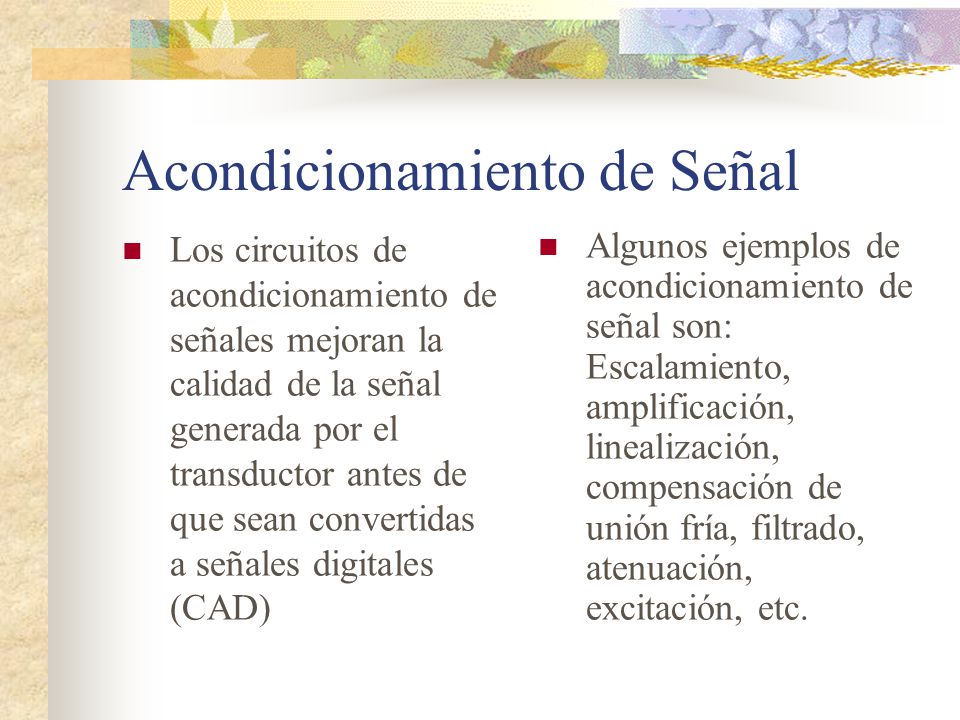

5 Acondicionamiento de Señal
Los circuitos de acondicionamiento de señales mejoran la calidad de la señal generada por el transductor antes de que sean convertidas a señales digitales (CAD) Algunos ejemplos de acondicionamiento de señal son: Escalamiento, amplificación, linealización, compensación de unión fría, filtrado, atenuación, excitación, etc.

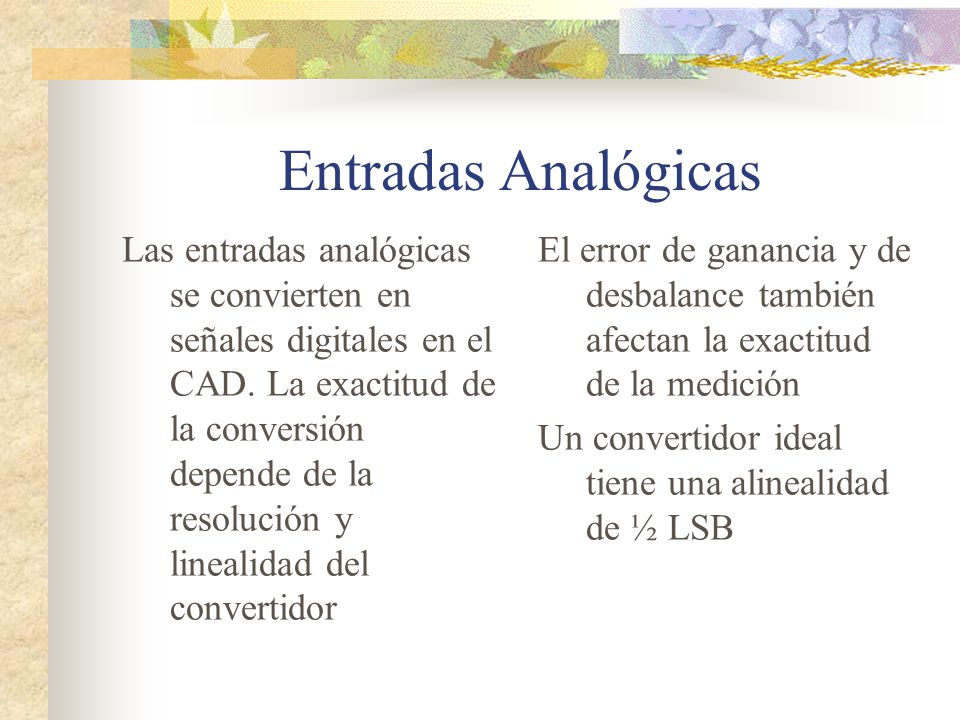

6 Entradas Analógicas Las entradas analógicas se convierten en señales digitales en el CAD. La exactitud de la conversión depende de la resolución y linealidad del convertidor El error de ganancia y de desbalance también afectan la exactitud de la medición Un convertidor ideal tiene una alinealidad de ½ LSB

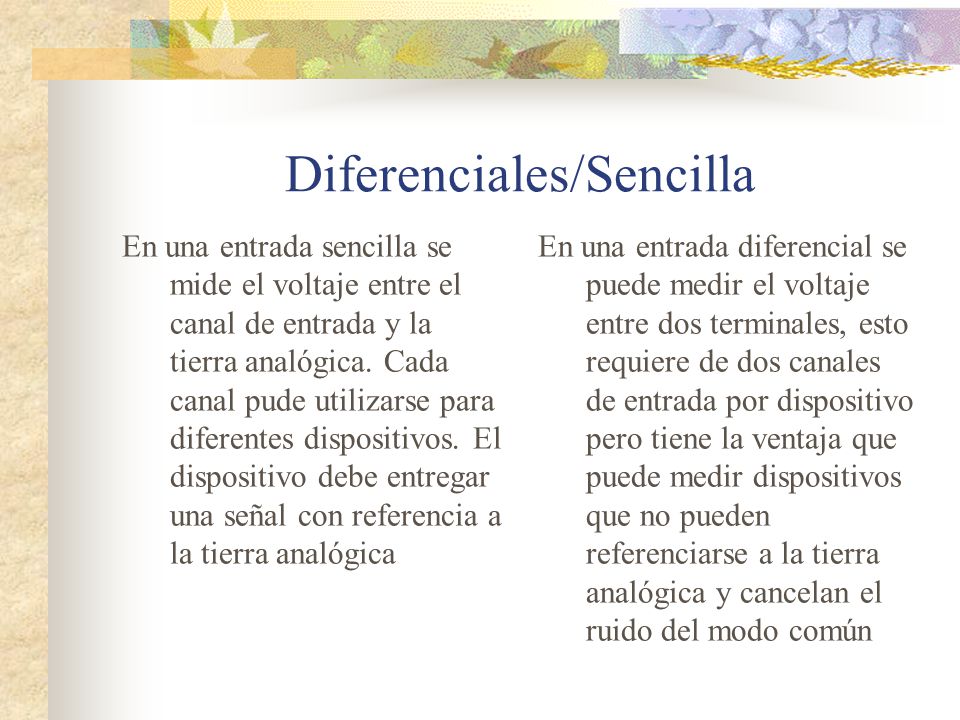

7 Diferenciales/Sencilla
En una entrada sencilla se mide el voltaje entre el canal de entrada y la tierra analógica. Cada canal pude utilizarse para diferentes dispositivos. El dispositivo debe entregar una señal con referencia a la tierra analógica En una entrada diferencial se puede medir el voltaje entre dos terminales, esto requiere de dos canales de entrada por dispositivo pero tiene la ventaja que puede medir dispositivos que no pueden referenciarse a la tierra analógica y cancelan el ruido del modo común

8 Amplificador de Entrada
En algunos casos se requiere de un amplificador a la entrada. Estos amplificadores nos sirven para reforzar (buffer) la señal de entrada y darle ganancia Normalmente la ganancia para cada canal de entrada esta calculada para que la señal de entrada utilice el máximo alcance del CAD. Esto ocasiona que el alcance efectivo a la entrada sea más fino

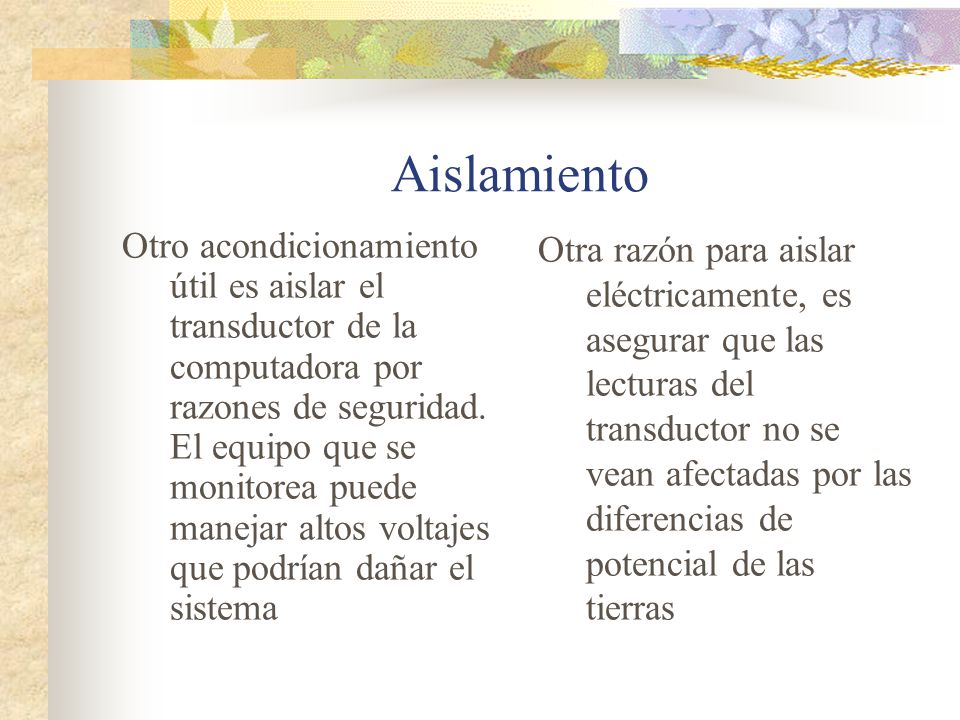

9 Aislamiento Otro acondicionamiento útil es aislar el transductor de la computadora por razones de seguridad. El equipo que se monitorea puede manejar altos voltajes que podrían dañar el sistema Otra razón para aislar eléctricamente, es asegurar que las lecturas del transductor no se vean afectadas por las diferencias de potencial de las tierras

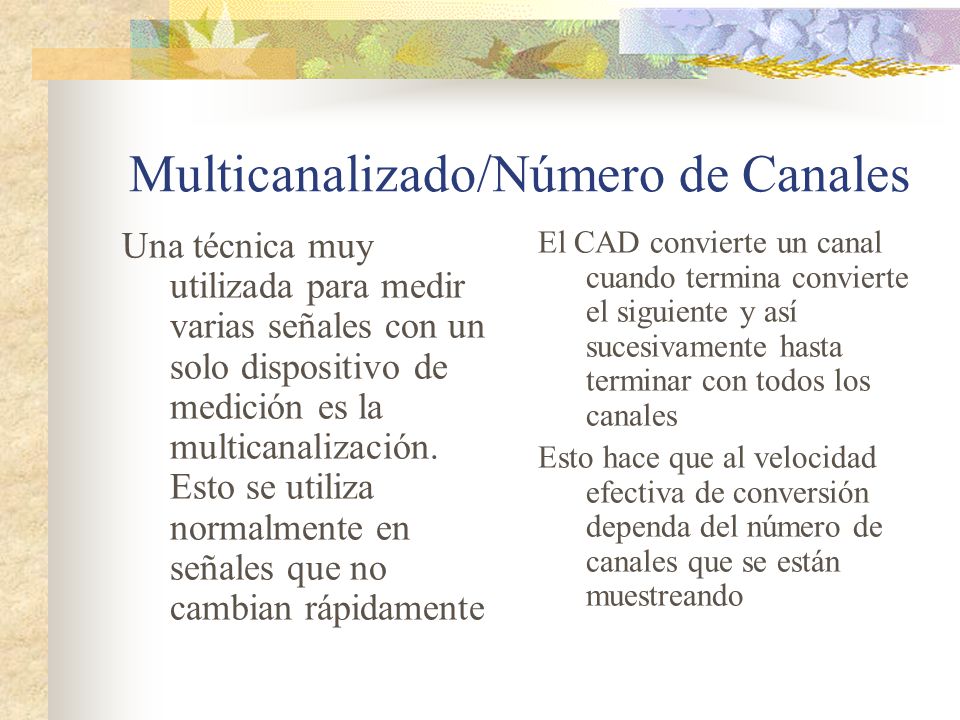

10 Multicanalizado/Número de Canales
Una técnica muy utilizada para medir varias señales con un solo dispositivo de medición es la multicanalización. Esto se utiliza normalmente en señales que no cambian rápidamente El CAD convierte un canal cuando termina convierte el siguiente y así sucesivamente hasta terminar con todos los canales Esto hace que al velocidad efectiva de conversión dependa del número de canales que se están muestreando

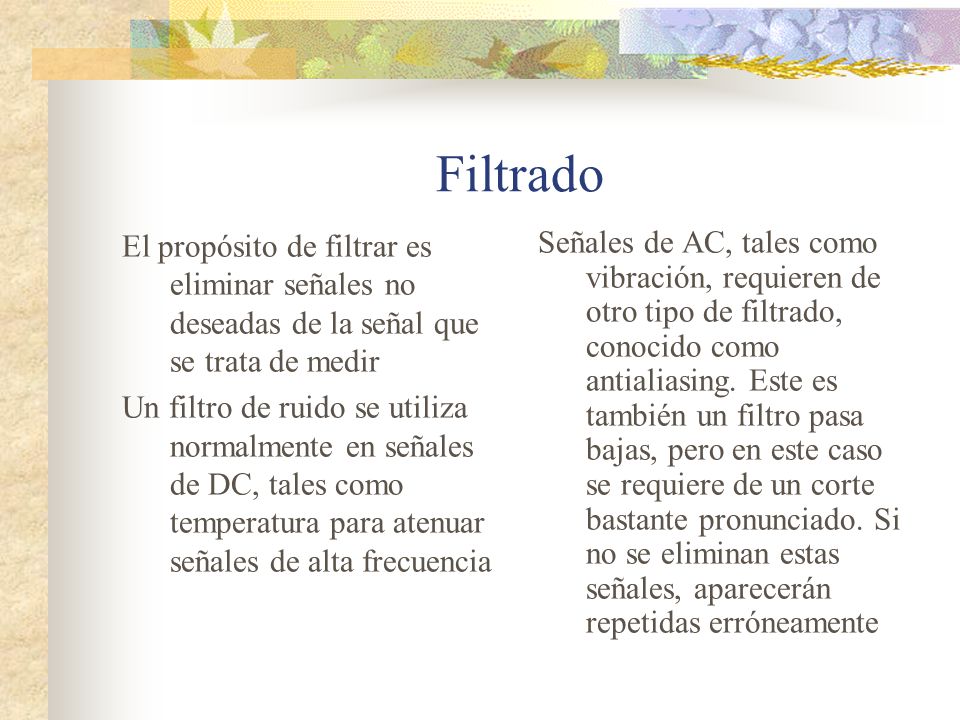

11 Filtrado El propósito de filtrar es eliminar señales no deseadas de la señal que se trata de medir Un filtro de ruido se utiliza normalmente en señales de DC, tales como temperatura para atenuar señales de alta frecuencia Señales de AC, tales como vibración, requieren de otro tipo de filtrado, conocido como antialiasing. Este es también un filtro pasa bajas, pero en este caso se requiere de un corte bastante pronunciado. Si no se eliminan estas señales, aparecerán repetidas erróneamente

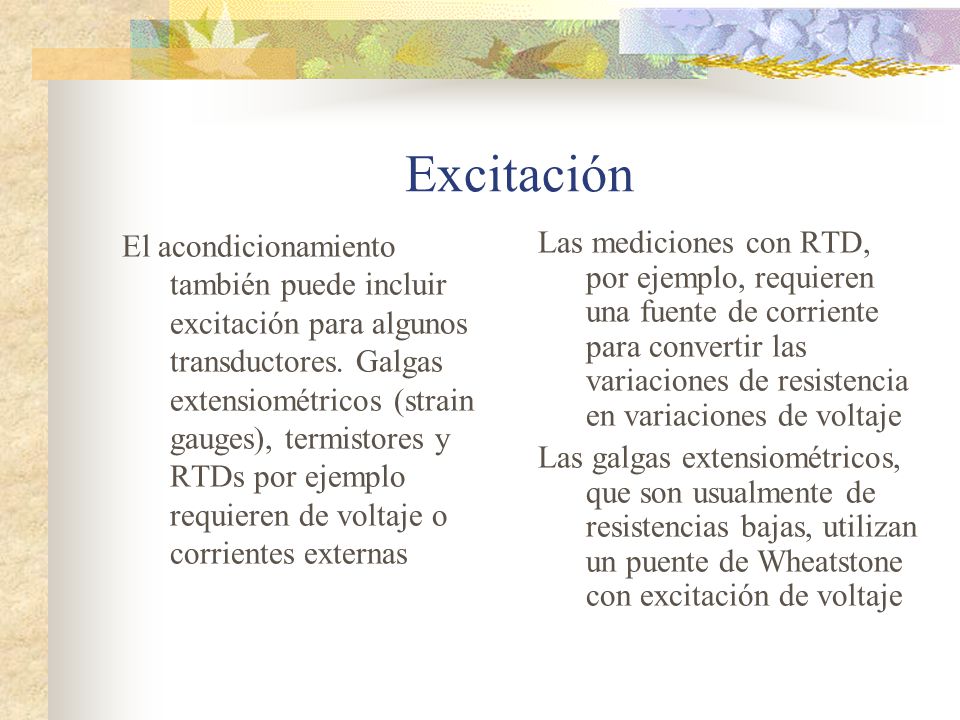

12 Excitación El acondicionamiento también puede incluir excitación para algunos transductores. Galgas extensiométricos (strain gauges), termistores y RTDs por ejemplo requieren de voltaje o corrientes externas Las mediciones con RTD, por ejemplo, requieren una fuente de corriente para convertir las variaciones de resistencia en variaciones de voltaje Las galgas extensiométricos, que son usualmente de resistencias bajas, utilizan un puente de Wheatstone con excitación de voltaje

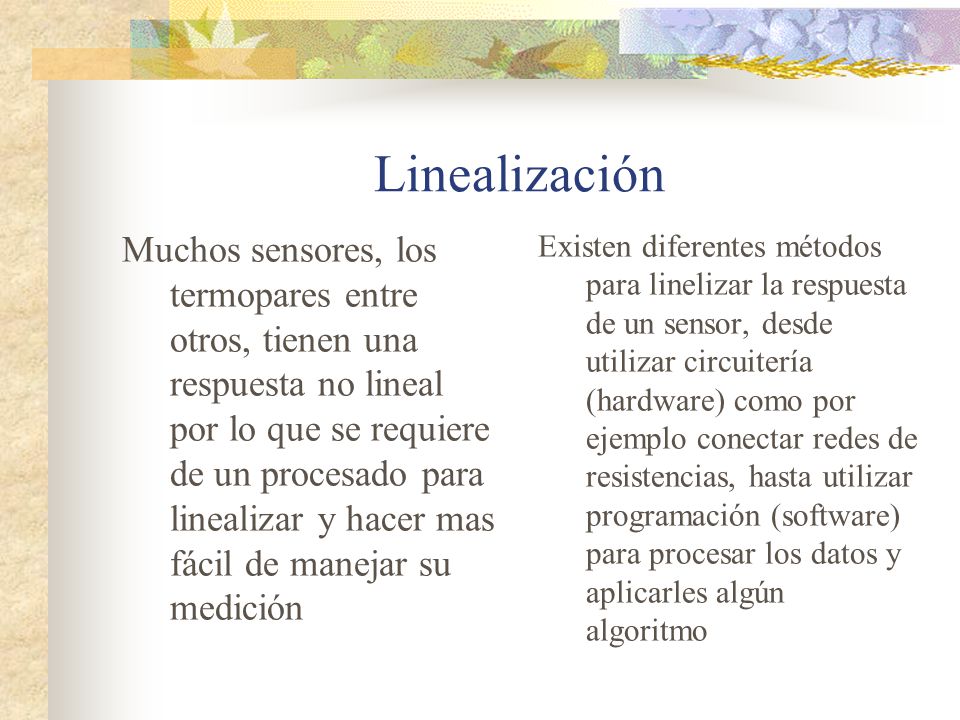

13 Linealización Muchos sensores, los termopares entre otros, tienen una respuesta no lineal por lo que se requiere de un procesado para linealizar y hacer mas fácil de manejar su medición Existen diferentes métodos para linelizar la respuesta de un sensor, desde utilizar circuitería (hardware) como por ejemplo conectar redes de resistencias, hasta utilizar programación (software) para procesar los datos y aplicarles algún algoritmo

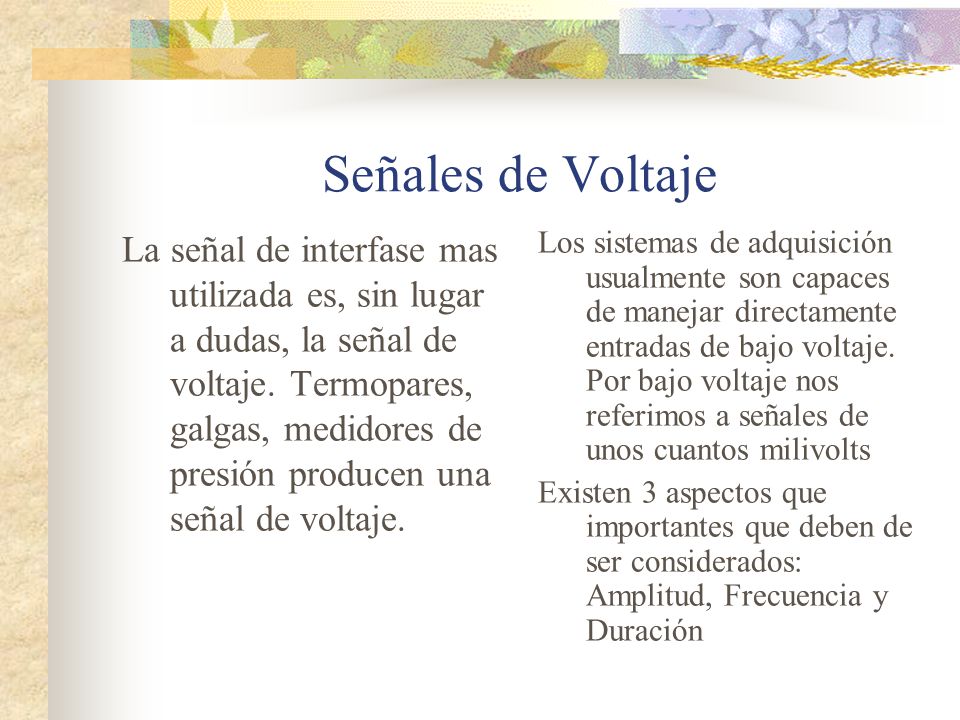

14 Señales de Voltaje La señal de interfase mas utilizada es, sin lugar a dudas, la señal de voltaje. Termopares, galgas, medidores de presión producen una señal de voltaje. Los sistemas de adquisición usualmente son capaces de manejar directamente entradas de bajo voltaje. Por bajo voltaje nos referimos a señales de unos cuantos milivolts Existen 3 aspectos que importantes que deben de ser considerados: Amplitud, Frecuencia y Duración

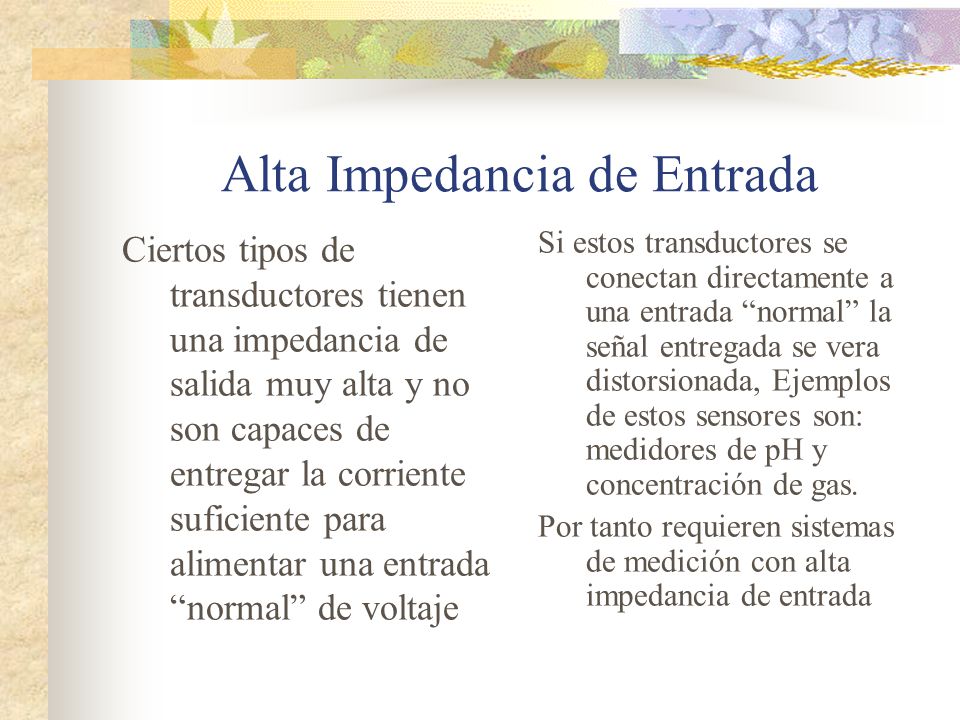

15 Alta Impedancia de Entrada
Ciertos tipos de transductores tienen una impedancia de salida muy alta y no son capaces de entregar la corriente suficiente para alimentar una entrada “normal” de voltaje Si estos transductores se conectan directamente a una entrada “normal” la señal entregada se vera distorsionada, Ejemplos de estos sensores son: medidores de pH y concentración de gas. Por tanto requieren sistemas de medición con alta impedancia de entrada

16 Señales de Corriente La corriente se utiliza para transmitir señales principalmente en ambientes ruidosos, porque se ve menos afectada por estos ruidos Las escala completa más utilizada (industrialmente) es de 4 a 20 mA o 0 a 20 mA La escala de 4 a 20 mA tiene la ventaja de que aun cuando la señal este en su nivel mínimo se debe detectar al menos un flujo de corriente. La ausencia de este flujo de corriente nos indica un problema en al conexión. Usualmente antes del CAD se convierte a voltaje

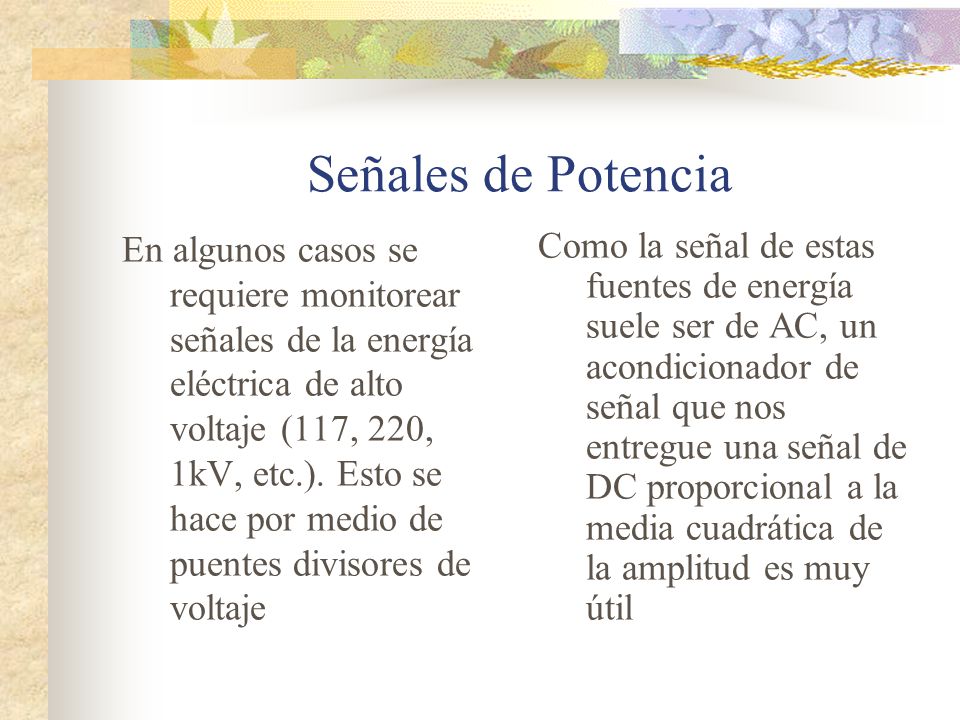

17 Señales de Potencia En algunos casos se requiere monitorear señales de la energía eléctrica de alto voltaje (117, 220, 1kV, etc.). Esto se hace por medio de puentes divisores de voltaje Como la señal de estas fuentes de energía suele ser de AC, un acondicionador de señal que nos entregue una señal de DC proporcional a la media cuadrática de la amplitud es muy útil

18 Termopares Los termopares nos proporcionan una señal de bajo voltaje, típicamente unos cuantos milivolts La relación entre temperatura y voltaje es no lineal El voltaje depende de: La diferencia de temperaturas entre la unión del termopar mismo y el punto donde el alambre del termopar termina (cold junction) La temperatura de la unión fría (cold junction)

19 Resistencia Las mediciones de resistencia se hacen a través de hacer circular una corriente eléctrica por el sensor. La corriente fluye en la resistencia desconocida generando un voltaje proporcional al valor de esta Cuando el valor de la resistencia es pequeño, la resistencia de los alambres utilizados para hacer la medición pueden ser una fuente significativa de error

20 Puente de Galgas Extensiométricos
La medición de Galgas Extensiométricos (Strain Gauges) es un caso especial de medición de resistencia. Se requiere utilizar un puente de Wheatstone para medir la galga, la cual varia su resistencia cuando se le aplica una fuerza La medición en el puentes se ve afectada por los cambios en el voltaje de excitación. Para mediciones de larga duración, donde el valor de los componentes puede variar con el tiempo o con los cambios de temperatura, se requiere de calibraciones periódicas

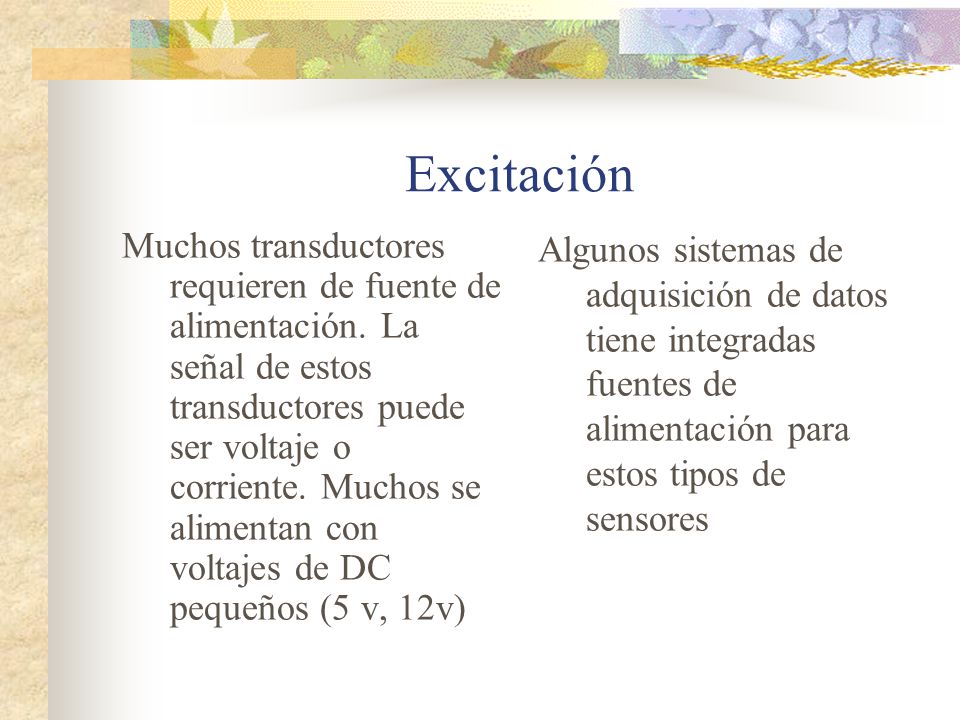

21 Excitación Muchos transductores requieren de fuente de alimentación. La señal de estos transductores puede ser voltaje o corriente. Muchos se alimentan con voltajes de DC pequeños (5 v, 12v) Algunos sistemas de adquisición de datos tiene integradas fuentes de alimentación para estos tipos de sensores

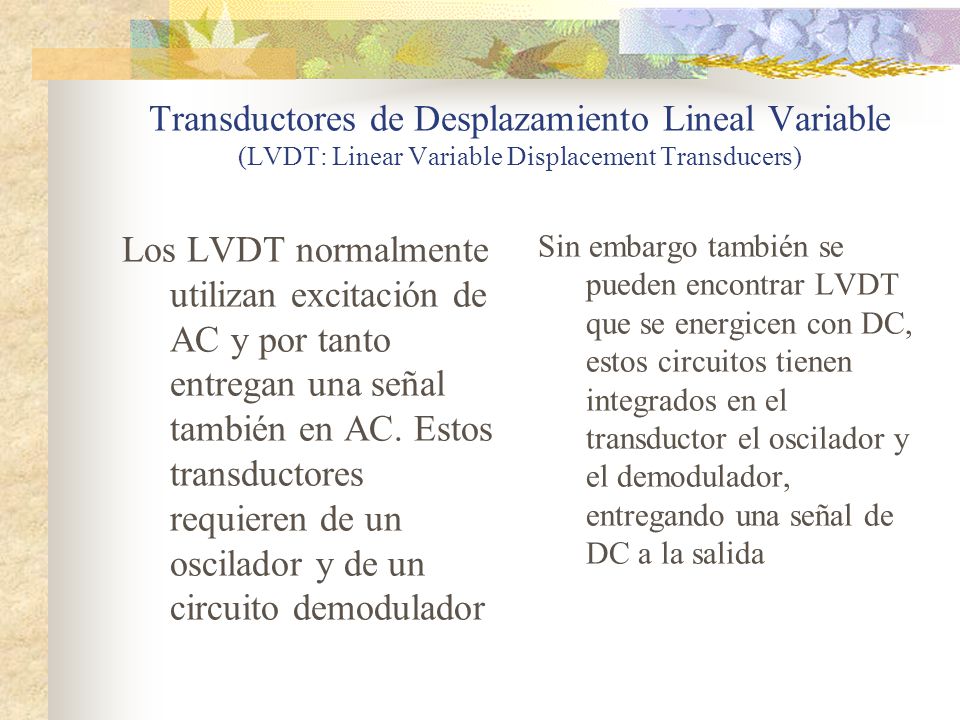

22 Transductores de Desplazamiento Lineal Variable (LVDT: Linear Variable Displacement Transducers)
Los LVDT normalmente utilizan excitación de AC y por tanto entregan una señal también en AC. Estos transductores requieren de un oscilador y de un circuito demodulador Sin embargo también se pueden encontrar LVDT que se energicen con DC, estos circuitos tienen integrados en el transductor el oscilador y el demodulador, entregando una señal de DC a la salida

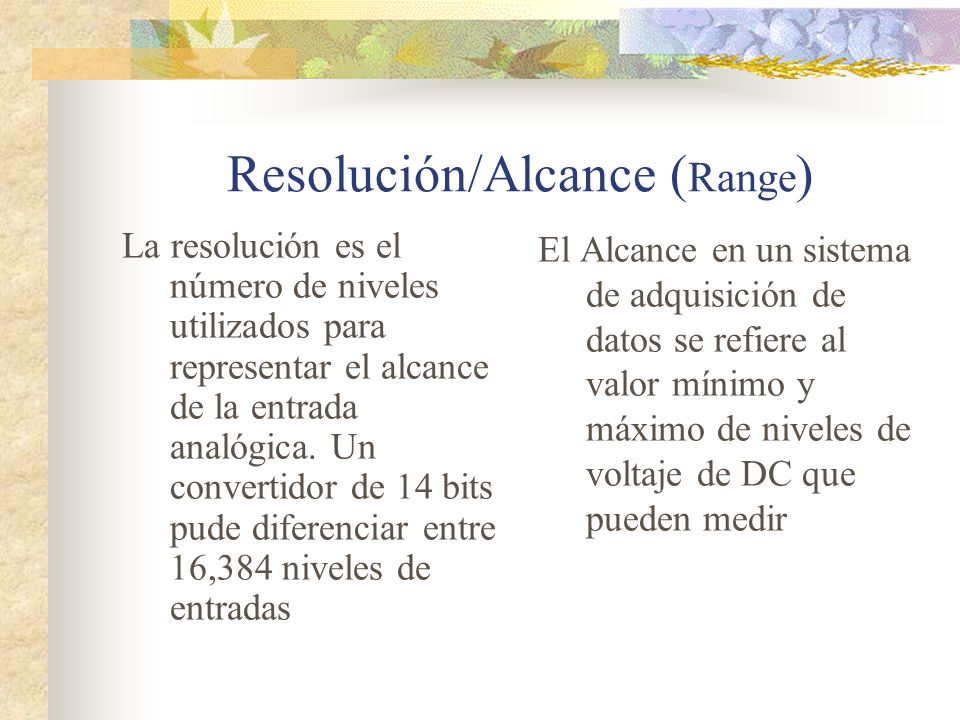

23 Resolución/Alcance (Range)
La resolución es el número de niveles utilizados para representar el alcance de la entrada analógica. Un convertidor de 14 bits pude diferenciar entre 16,384 niveles de entradas El Alcance en un sistema de adquisición de datos se refiere al valor mínimo y máximo de niveles de voltaje de DC que pueden medir

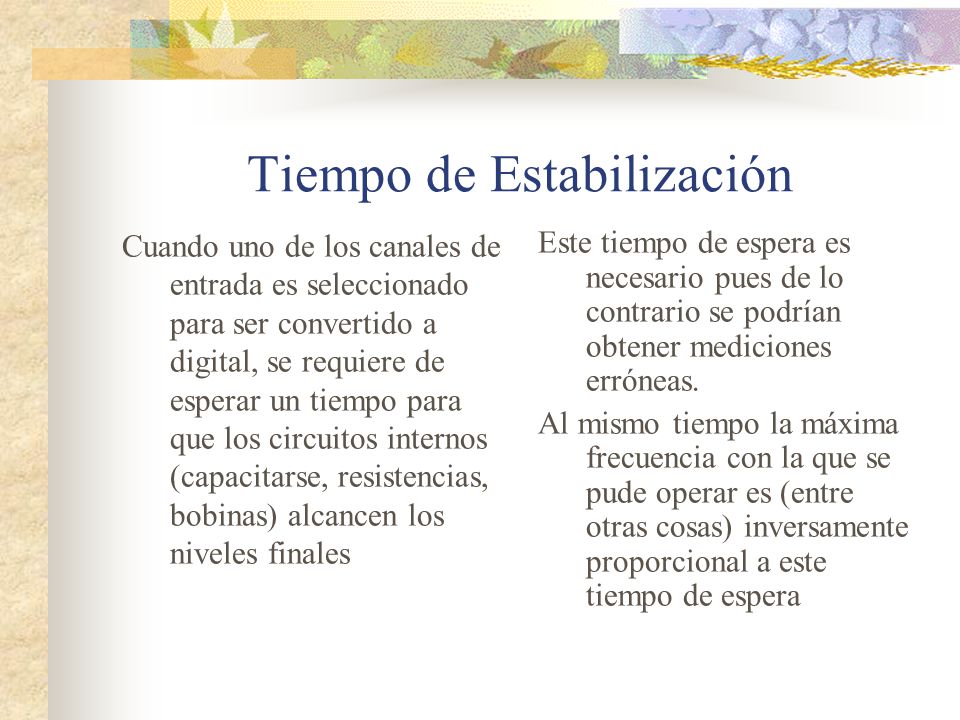

24 Tiempo de Estabilización
Cuando uno de los canales de entrada es seleccionado para ser convertido a digital, se requiere de esperar un tiempo para que los circuitos internos (capacitarse, resistencias, bobinas) alcancen los niveles finales Este tiempo de espera es necesario pues de lo contrario se podrían obtener mediciones erróneas. Al mismo tiempo la máxima frecuencia con la que se pude operar es (entre otras cosas) inversamente proporcional a este tiempo de espera

25 Niveles de Ruido A los valores de voltaje que aparecen en la señal digitizada diferentes de la señal real, se le llama ruido Para evitar este problema existen muchas y muy variadas técnicas de aterrizaje y blindaje

26 Salidas Analógicas Lo contrario a la CAD es la CDA. Estos dispositivos convierten información digital a voltaje o corriente. Estos dispositivos son necesarios para controlar eventos del mundo real Las salidas analógicas pueden controlar directamente procesos o equipos. El proceso a su vez puede entregar una señal analógica que se puede conectar a las entrada analógicas del sistema de adquisición Esto se conoce como control de lazo cerrado

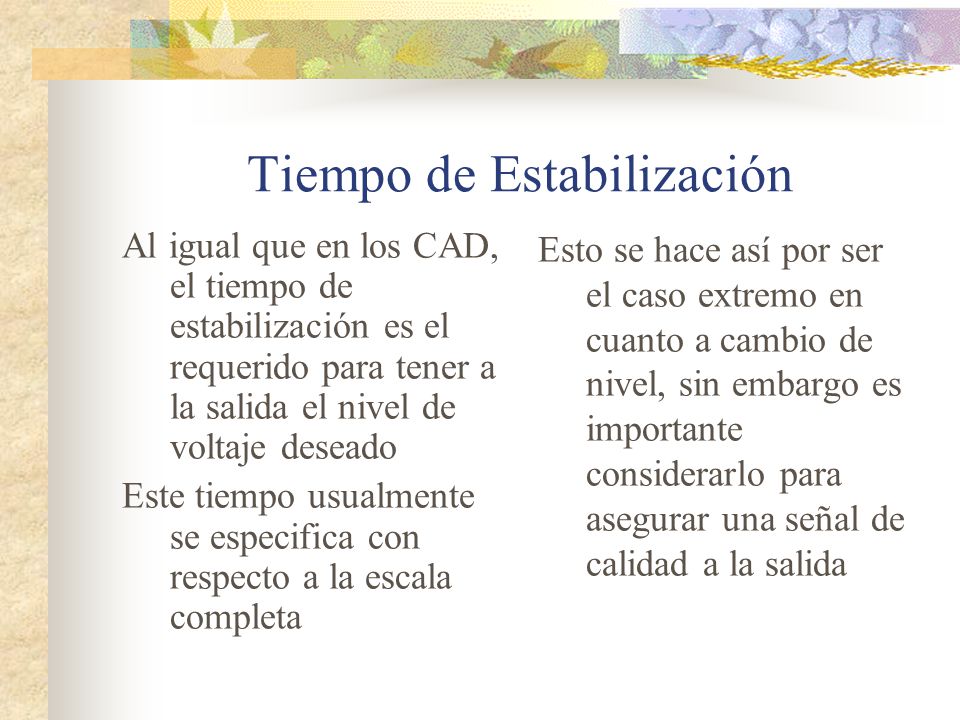

27 Tiempo de Estabilización
Al igual que en los CAD, el tiempo de estabilización es el requerido para tener a la salida el nivel de voltaje deseado Este tiempo usualmente se especifica con respecto a la escala completa Esto se hace así por ser el caso extremo en cuanto a cambio de nivel, sin embargo es importante considerarlo para asegurar una señal de calidad a la salida

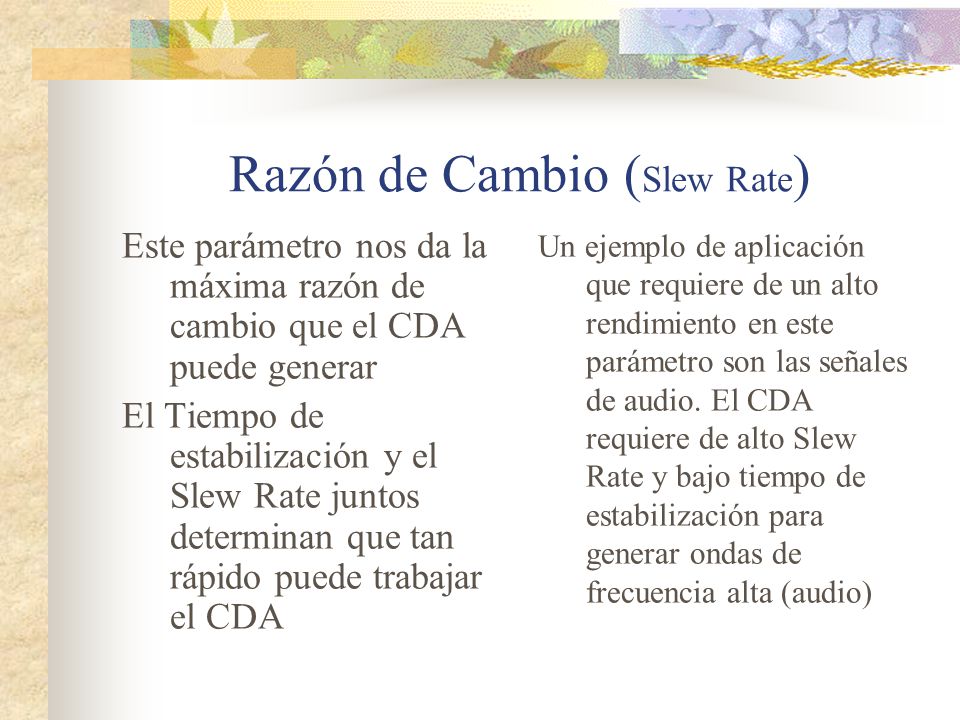

28 Razón de Cambio (Slew Rate)
Este parámetro nos da la máxima razón de cambio que el CDA puede generar El Tiempo de estabilización y el Slew Rate juntos determinan que tan rápido puede trabajar el CDA Un ejemplo de aplicación que requiere de un alto rendimiento en este parámetro son las señales de audio. El CDA requiere de alto Slew Rate y bajo tiempo de estabilización para generar ondas de frecuencia alta (audio)

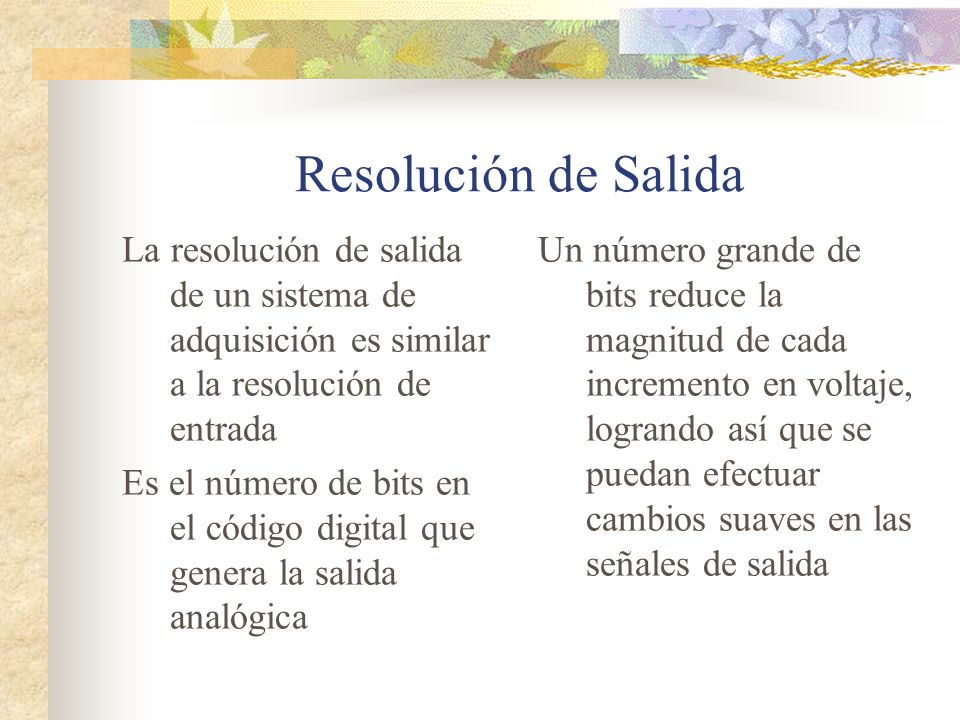

29 Resolución de Salida La resolución de salida de un sistema de adquisición es similar a la resolución de entrada Es el número de bits en el código digital que genera la salida analógica Un número grande de bits reduce la magnitud de cada incremento en voltaje, logrando así que se puedan efectuar cambios suaves en las señales de salida

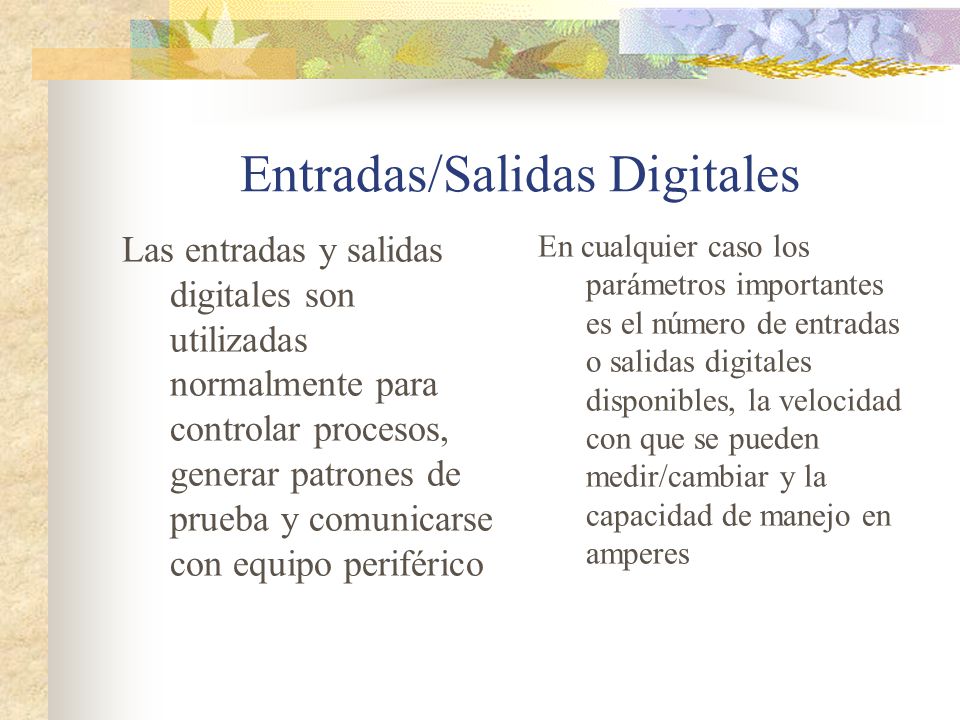

30 Entradas/Salidas Digitales
Las entradas y salidas digitales son utilizadas normalmente para controlar procesos, generar patrones de prueba y comunicarse con equipo periférico En cualquier caso los parámetros importantes es el número de entradas o salidas digitales disponibles, la velocidad con que se pueden medir/cambiar y la capacidad de manejo en amperes

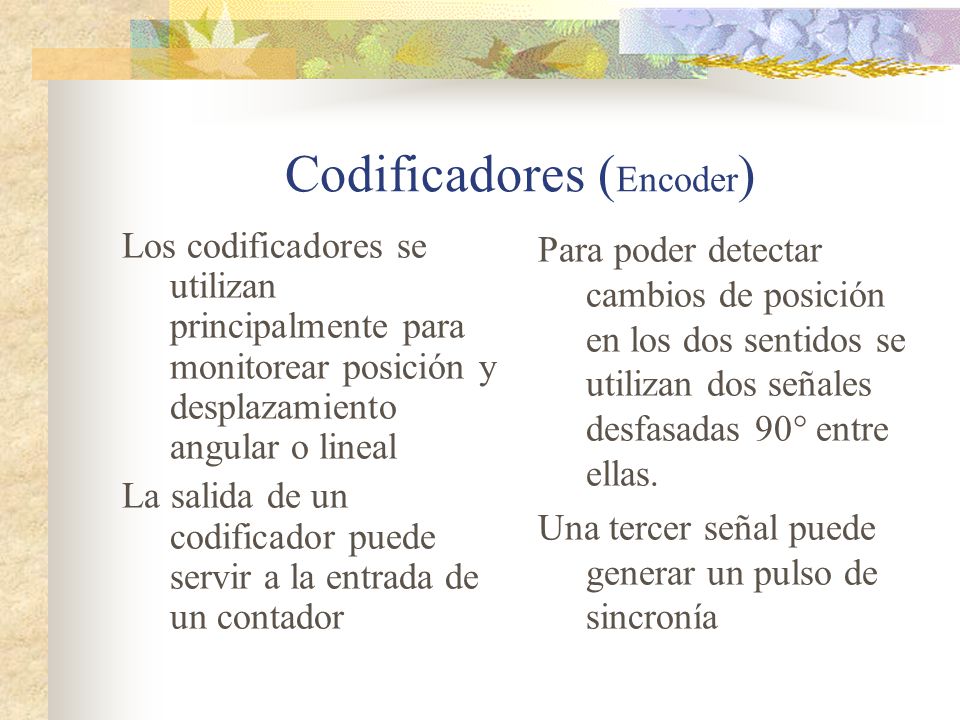

31 Codificadores (Encoder)
Los codificadores se utilizan principalmente para monitorear posición y desplazamiento angular o lineal La salida de un codificador puede servir a la entrada de un contador Para poder detectar cambios de posición en los dos sentidos se utilizan dos señales desfasadas 90 entre ellas. Una tercer señal puede generar un pulso de sincronía

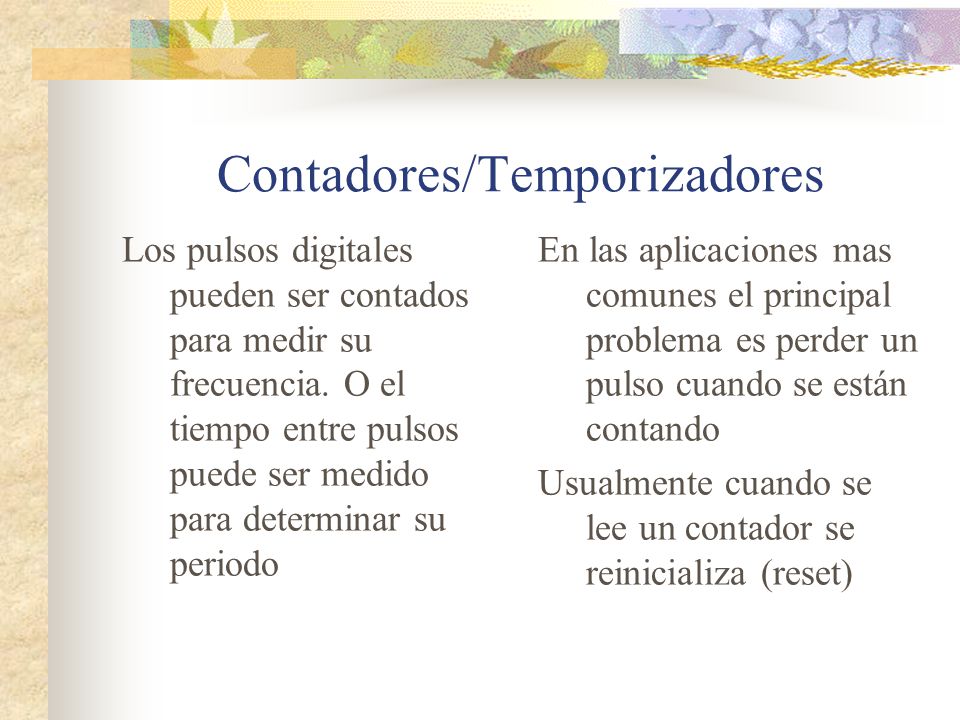

32 Contadores/Temporizadores
Los pulsos digitales pueden ser contados para medir su frecuencia. O el tiempo entre pulsos puede ser medido para determinar su periodo En las aplicaciones mas comunes el principal problema es perder un pulso cuando se están contando Usualmente cuando se lee un contador se reinicializa (reset)

33 Velocidad Efectiva (Throughput)
Aun cuando algunos parámetros nos den idea de la máxima velocidad a la que se pueden operar el CAD o el CDA, este parámetro es el que esta relacionado con mediciones reales Este valor es importante pues es el que nos ayuda a determinar cual va a ser la frecuencia máxima que podamos medir, de acuerdo a Nyquist

34 Modo “Burst” Cuando se tienen señales multicanalizadas y un solo CAD, se miden las señales una a la vez, esto ocasiona que las mediciones de diferentes sensores ocurran en tiempos distintos ocasionando problemas en la interpretación de los datos Algunos sistemas de adquisición cuentan con el modo Burst (muestro seudo-simultaneo) en el cual se tratan de tomar todas las medicines lo mas cercanas entre ellas para que sea lo mas cercano a la medición simultanea

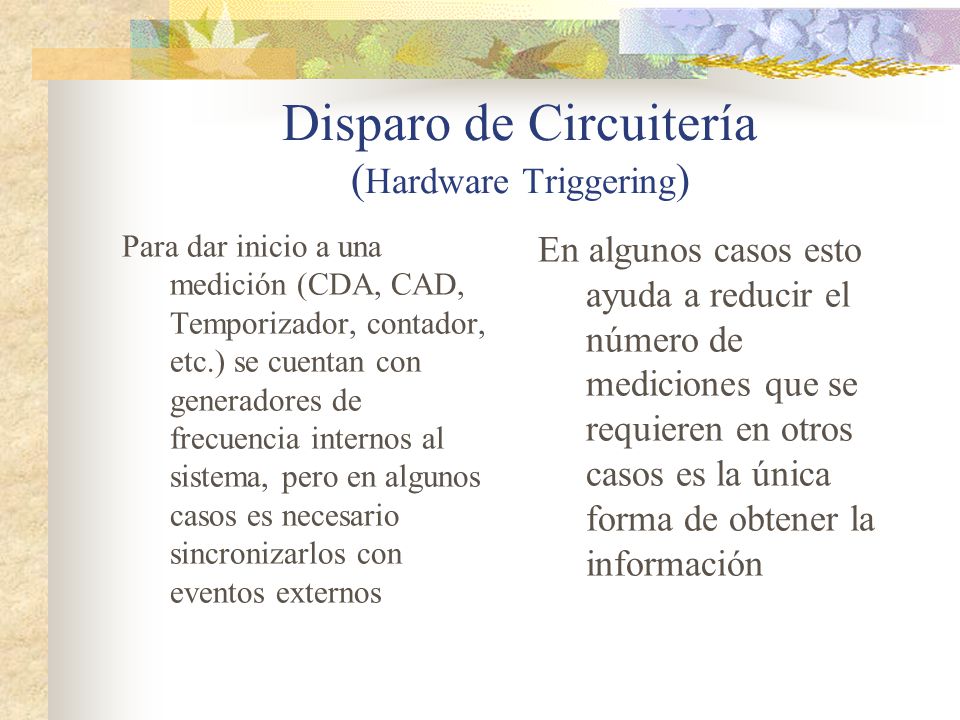

35 Disparo de Circuitería (Hardware Triggering)
Para dar inicio a una medición (CDA, CAD, Temporizador, contador, etc.) se cuentan con generadores de frecuencia internos al sistema, pero en algunos casos es necesario sincronizarlos con eventos externos En algunos casos esto ayuda a reducir el número de mediciones que se requieren en otros casos es la única forma de obtener la información

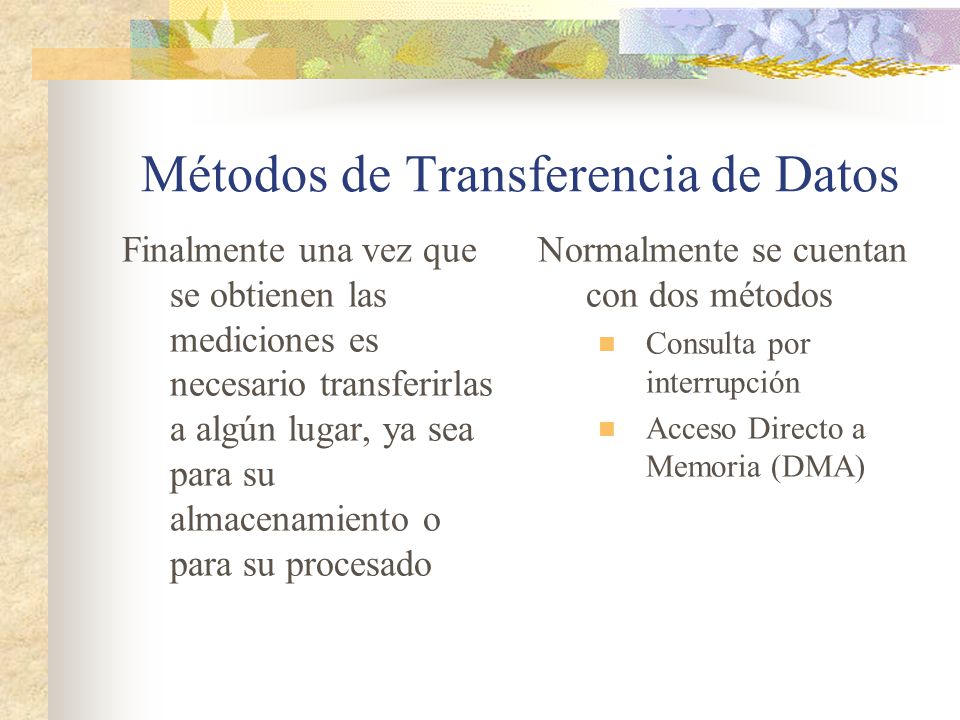

36 Métodos de Transferencia de Datos
Finalmente una vez que se obtienen las mediciones es necesario transferirlas a algún lugar, ya sea para su almacenamiento o para su procesado Normalmente se cuentan con dos métodos Consulta por interrupción Acceso Directo a Memoria (DMA)

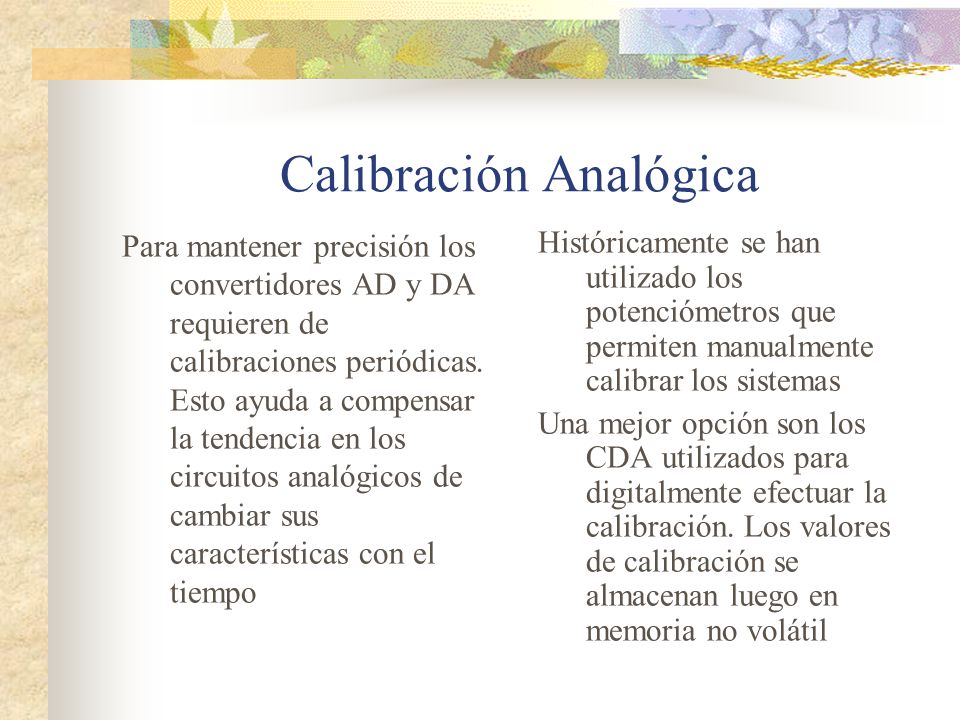

37 Calibración Analógica
Para mantener precisión los convertidores AD y DA requieren de calibraciones periódicas. Esto ayuda a compensar la tendencia en los circuitos analógicos de cambiar sus características con el tiempo Históricamente se han utilizado los potenciómetros que permiten manualmente calibrar los sistemas Una mejor opción son los CDA utilizados para digitalmente efectuar la calibración. Los valores de calibración se almacenan luego en memoria no volátil
