1 Sistemas de Control de Guiado de Maquinarias y Aplicaciones

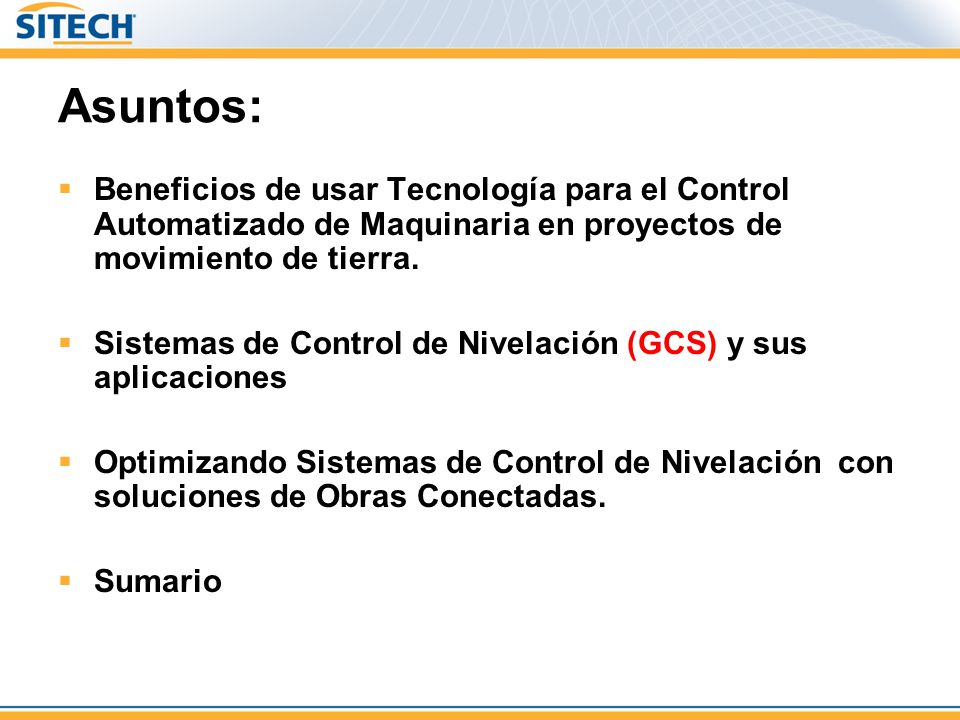

2 Asuntos: Beneficios de usar Tecnología para el Control Automatizado de Maquinaria en proyectos de movimiento de tierra. Sistemas de Control de Nivelación (GCS) y sus aplicaciones Optimizando Sistemas de Control de Nivelación con soluciones de Obras Conectadas. Sumario GCS: Sistemas de Control de Nivelación o Grade Control Systems

3 Beneficios de usar Tecnología para el Control Automatizado de Maquinaria en proyectos de movimiento de tierra.

4 Tabla de ahorros de Costo al usar Tecnología de Control de Nivelación …

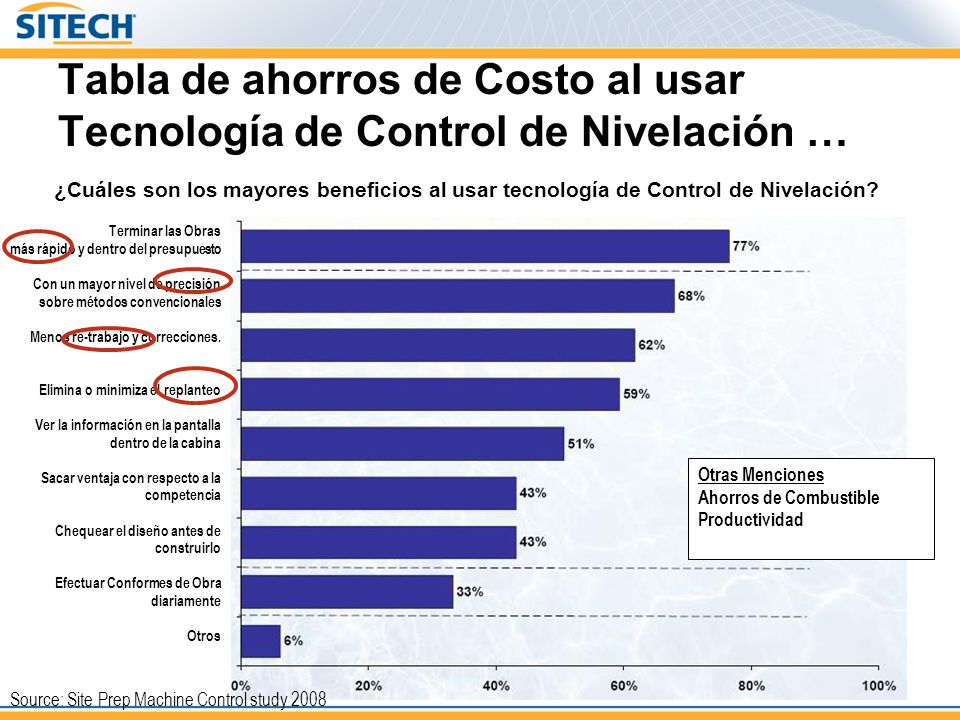

¿Cuáles son los mayores beneficios al usar tecnología de Control de Nivelación? Terminar las Obras más rápido y dentro del presupuesto Con un mayor nivel de precisión sobre métodos convencionales Menos re-trabajo y correcciones. Elimina o minimiza el replanteo Ver la información en la pantalla dentro de la cabina Sacar ventaja con respecto a la competencia Chequear el diseño antes de construirlo Efectuar Conformes de Obra diariamente Otros Faster, accuracy, fewer rework, no staki Otras Menciones Ahorros de Combustible Productividad Source: Site Prep Machine Control study 2008

5 ¿Por qué se puede terminar más rápido con menos maquinaria?

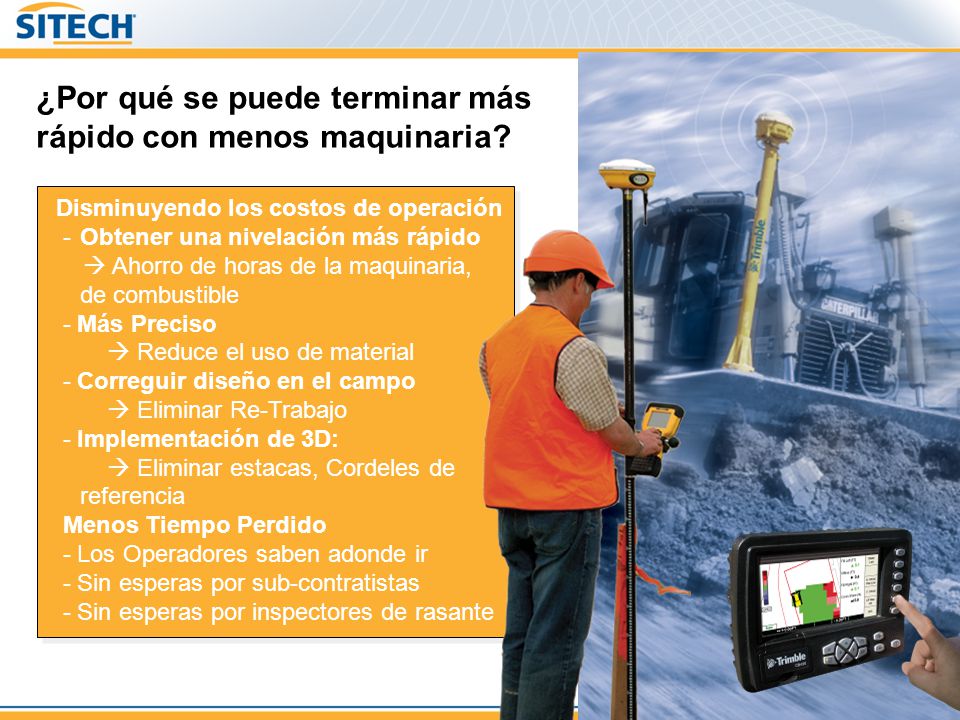

Disminuyendo los costos de operación - Obtener una nivelación más rápido  Ahorro de horas de la maquinaria, de combustible - Más Preciso  Reduce el uso de material - Correguir diseño en el campo  Eliminar Re-Trabajo - Implementación de 3D:  Eliminar estacas, Cordeles de referencia Menos Tiempo Perdido - Los Operadores saben adonde ir - Sin esperas por sub-contratistas - Sin esperas por inspectores de rasante Ahorro de horas de la maquinaria, de combustible

6 Nuestros clientes confirman… Ahorros

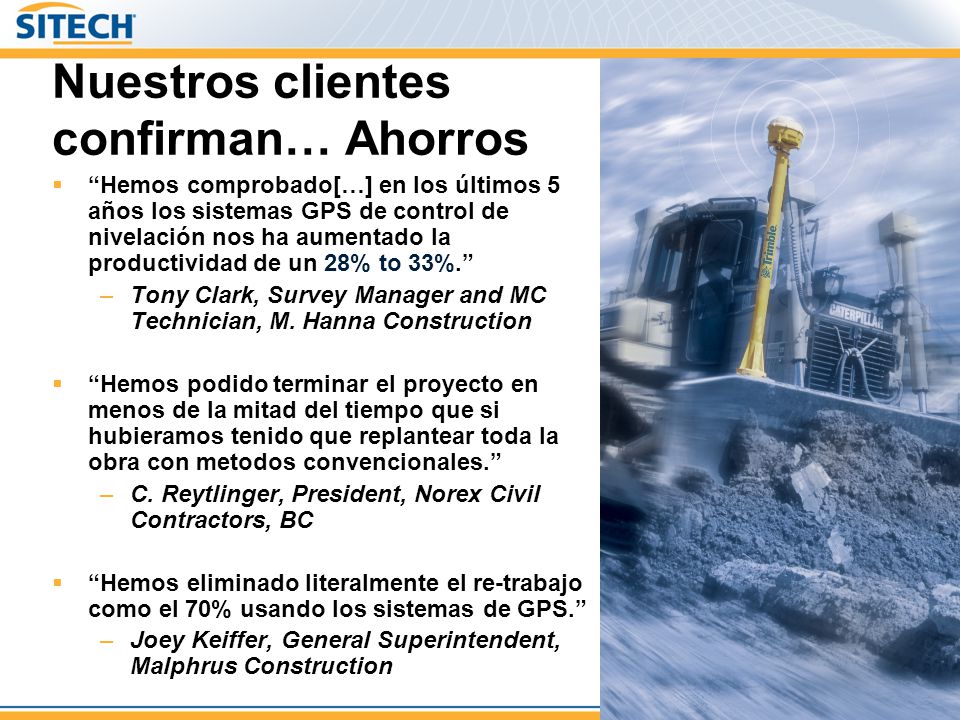

“Hemos comprobado[…] en los últimos 5 años los sistemas GPS de control de nivelación nos ha aumentado la productividad de un 28% to 33%.” Tony Clark, Survey Manager and MC Technician, M. Hanna Construction “Hemos podido terminar el proyecto en menos de la mitad del tiempo que si hubieramos tenido que replantear toda la obra con metodos convencionales.” C. Reytlinger, President, Norex Civil Contractors, BC “Hemos eliminado literalmente el re-trabajo como el 70% usando los sistemas de GPS.” Joey Keiffer, General Superintendent, Malphrus Construction

7 Nuestros clientes confirman… Precisión
“Me siento confiado que estoy bien preciso con solo una pasada” Tony Pye, motor grader operator, Malphus “Yo se y puedo decir con absoluta confianza de que estamos entregando un producto de mayor calidad al departamento de Transportación .” Gerhart Pilcher

8 En Conclusión… La Tecnología de Control de Nivelacióny
Entrega beneficios significantes Aumenta la Productividad Aumenta la Precisión Reduce el re-trabajo Aumenta las ganancias Estos beneficios son realzados cuando se combinan con otras tecnologías de Construcción Sistemas de posicionamiento de Obras Servicios de Construcción Obras Conectadas Sistemas de posicionamiento de Obras

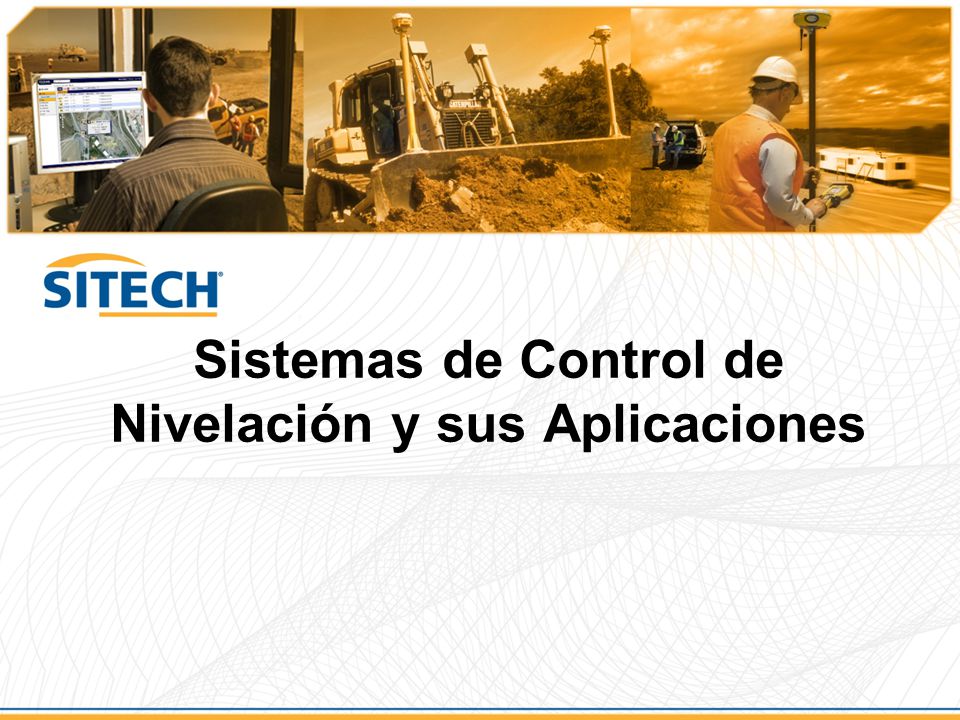

9 Sistemas de Control de Nivelación y sus Aplicaciones

10 Sistemas de Control de Nivelación
Dos tipos de Sistemas de Control de Nivelación 2D, Sistema de Control de Nivelación Convencional Sistemas de Referencia Laser Sistemas de Referencia Sónicos 3D, Sistema de Control de Nivelación Sistemas GNSS Sistemas ópticos de Estación Total Soporta una amplia gama de máquinas Bulldozers, Motoniveladoras, Excavadoras, MotoTraíllas y Compactadoras Instalaciones en maquinarias de cualquier fabricante Muchas máquinas pueden ser ordenadas de la fábrica listas para recibir los sistemas Trimble o “Trimble Ready”

11 Sistemas de Nivelación Convencional y sus aplicaciones.
EXCAVATION GRADING FINE GRADING GCS900 2D PARA EXCAVADORAS Es un sistema Ideal, Económico y fácil de usar para aumentar la productividad de excavación Diseñado para excavación, zanjas, nivelación y trabajos de perfil longitudinal GCS900 2D PARA BULLDOZERS Ideal para obras pequeñas, una excelente inversion para primeros compradores de tecnología Cota, o Elevación y Angulo de inclinación de la cuchilla GCS900 2D PARA MOTONIVELADORAS Ideal para proyectos pequeños de carreteras u otros trabajos con tolerancias más rigurosas y trabajo de acabado Control de Pendiente Longitudinal o pendiente y elevación Control de Pendiente Longitudinal o pendiente y elevación

12 ¿Cómo funciona la nivelación con sistemas de 2D?

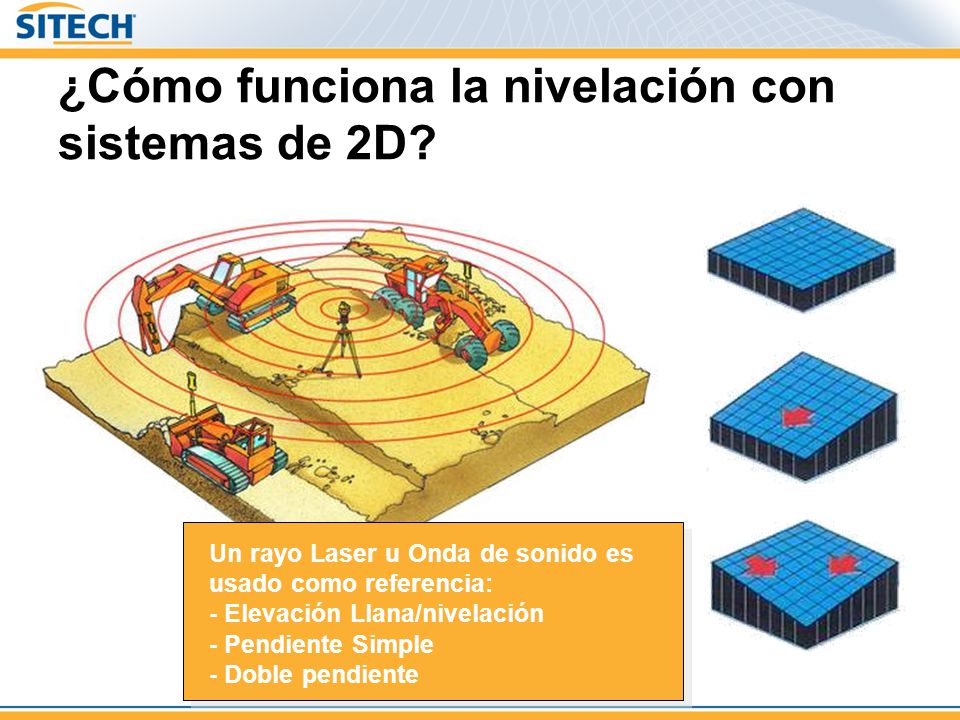

Un rayo Laser u Onda de sonido es usado como referencia: - Elevación Llana/nivelación - Pendiente Simple - Doble pendiente

13 Control de Nivelación convencional para Bulldozers y Motoniveladoras

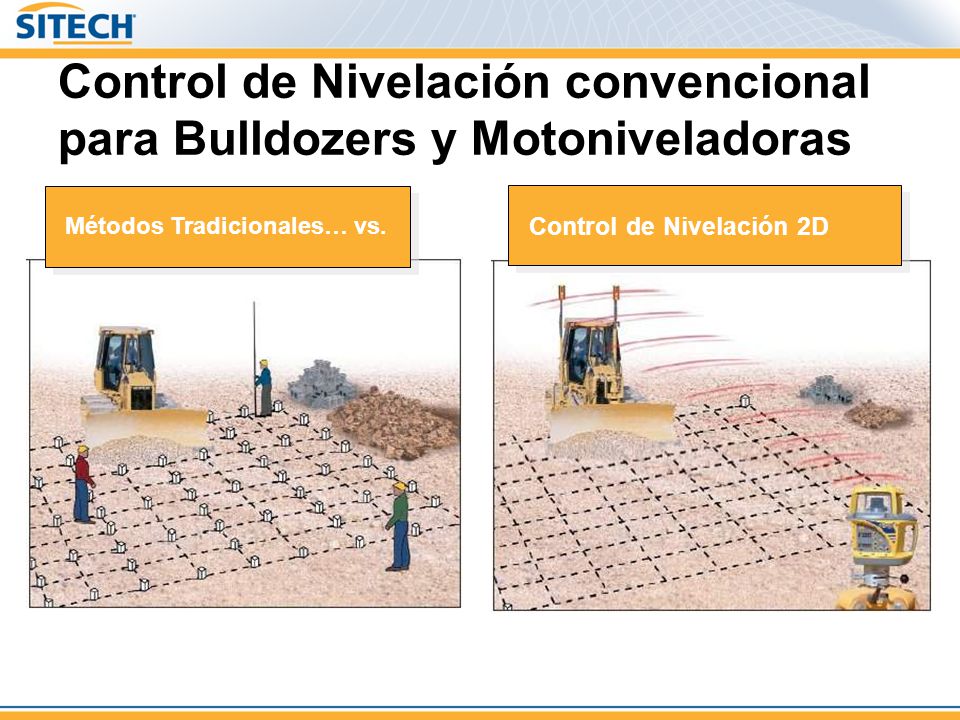

Métodos Tradicionales… vs. Control de Nivelación 2D

14 Control de Nivelación 2D para excavadoras

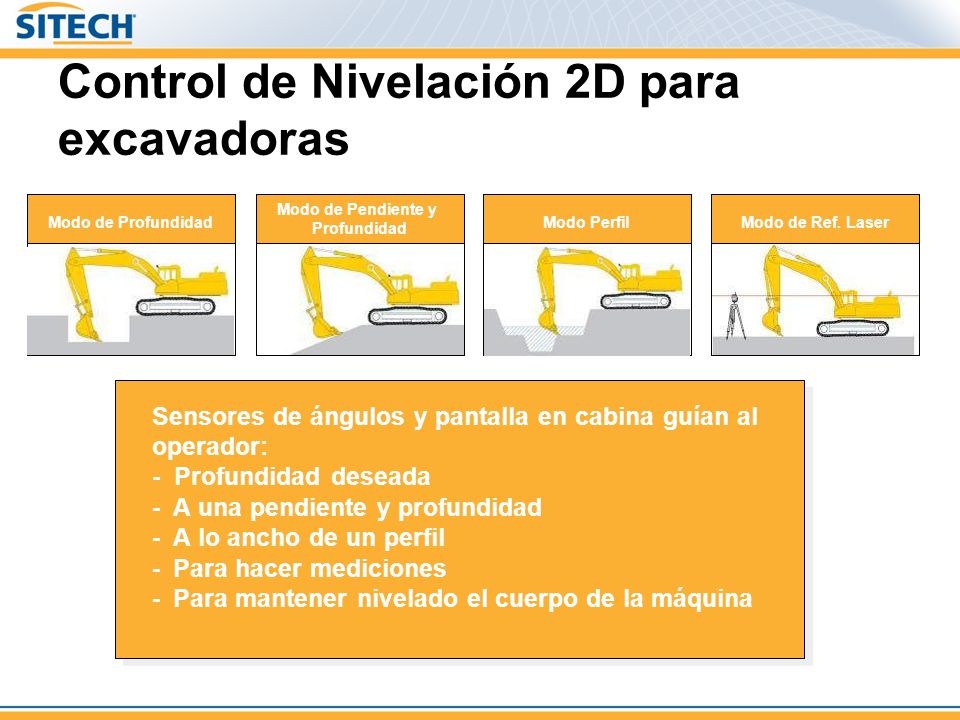

Modo de Profundidad Modo de Pendiente y Profundidad Modo Perfil Modo de Ref. Laser Sensores de ángulos y pantalla en cabina guían al operador: - Profundidad deseada - A una pendiente y profundidad - A lo ancho de un perfil - Para hacer mediciones - Para mantener nivelado el cuerpo de la máquina

15 Sistemas de control de Maquinaria 3D y sus configuraciones.

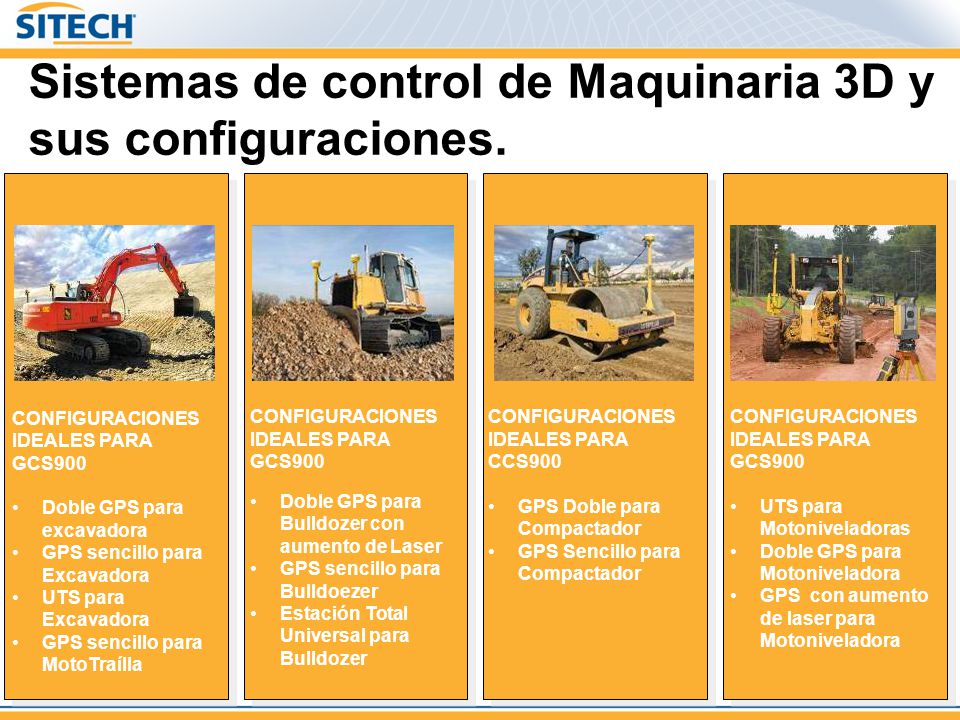

MASS EXCAVATION GRADING COMPACTION FINAL GRADE CONFIGURACIONES IDEALES PARA GCS900 Doble GPS para excavadora GPS sencillo para Excavadora UTS para Excavadora GPS sencillo para MotoTraílla CONFIGURACIONES IDEALES PARA GCS900 Doble GPS para Bulldozer con aumento de Laser GPS sencillo para Bulldoezer Estación Total Universal para Bulldozer CONFIGURACIONES IDEALES PARA CCS900 GPS Doble para Compactador GPS Sencillo para Compactador CONFIGURACIONES IDEALES PARA GCS900 UTS para Motoniveladoras Doble GPS para Motoniveladora GPS con aumento de laser para Motoniveladora IDEAL GCS900 CONFIGURATIONS CONFIGURACIONES IDEALES PARA GCS900

16 ¿Cómo trabajan los sistemas de Control de Maquinaria 3D?
El recibidor GNSS de la Maquinaria hace cómputos de la posición exacta de la cuchilla muchas veces por segundo Luego compara esa información con la del diseño La cota del diseño y perfil longitudinal son calculados con respecto a la pocision actual y la cuchilla es movida a la posicion requerida de desmonte/terraplen. Los sistemas basados en Estaciones Total miden las coordenadas X-Y y Z Luego compara esa información con la del diseño La cota del diseño y perfil longitudinal son calculados con respecto a la pocision actual y la cuchilla es movida a la posicion requerida de desmonte/terraplen. Los sistemas basados en Estaciones Total miden las coordenadas X-Y y Z

17 Cobertura / Número de Pases Vista del Plano y Corte/Relleno

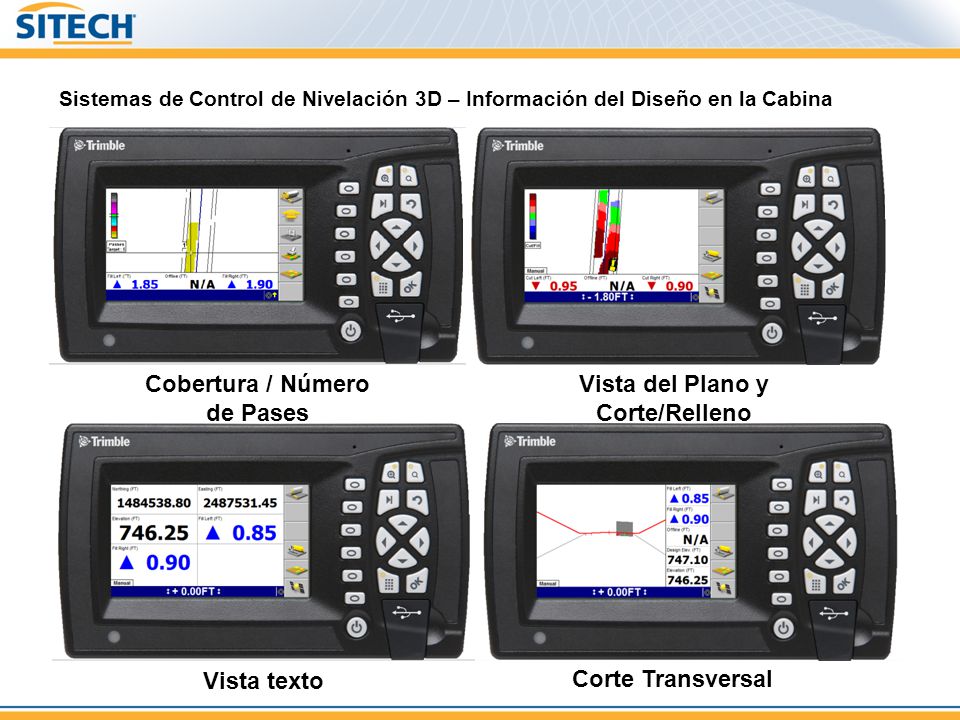

Sistemas de Control de Nivelación 3D – Información del Diseño en la Cabina Cobertura / Número de Pases Vista del Plano y Corte/Relleno Sistemas de Control de Nivelación 3D – Información del Diseño en la Cabina Vista texto Corte Transversal

18 Trimble Ready Las máquinas son enviadas “pre-cableadas”

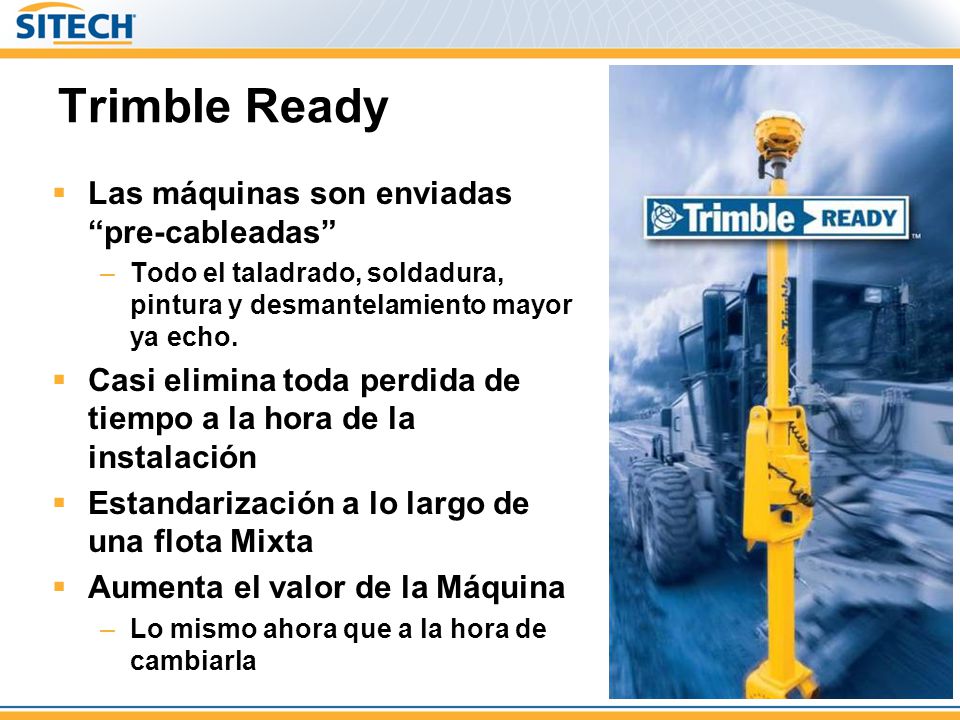

Todo el taladrado, soldadura, pintura y desmantelamiento mayor ya echo. Casi elimina toda perdida de tiempo a la hora de la instalación Estandarización a lo largo de una flota Mixta Aumenta el valor de la Máquina Lo mismo ahora que a la hora de cambiarla

19 La mayoria de los fabricantes ya ofrecen sus máquinas “Trimble Ready”:

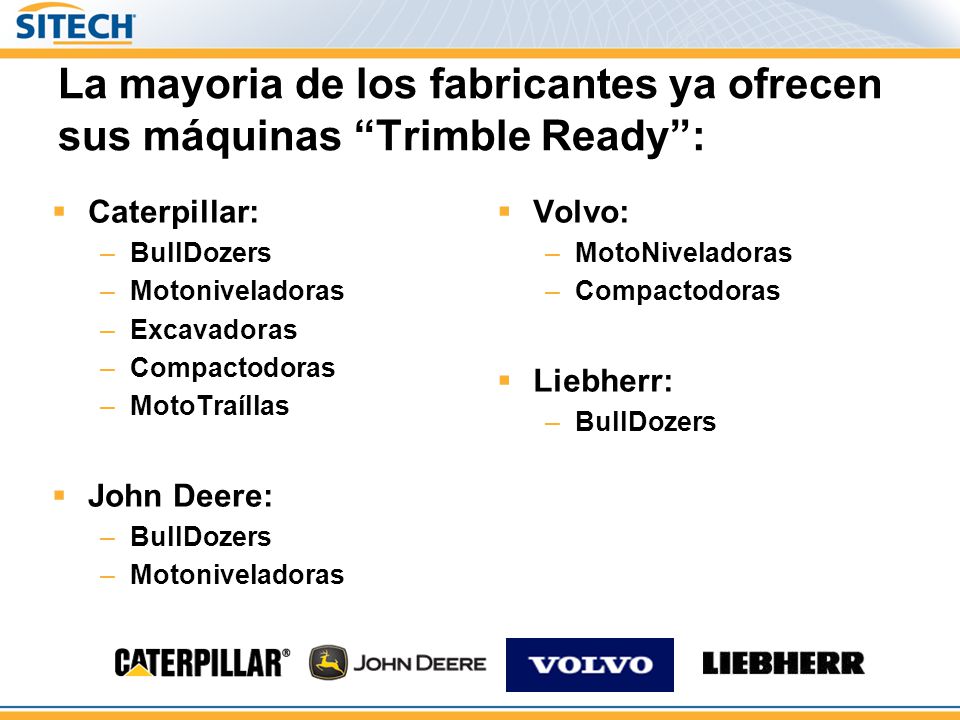

Caterpillar: BullDozers Motoniveladoras Excavadoras Compactodoras MotoTraíllas John Deere: Volvo: MotoNiveladoras Compactodoras Liebherr: BullDozers La mayoria de los fabricantes ya ofrecen sus máquinas “Trimble Ready”

20 Sistemas de Control de Maquinaria 2D contra 3D

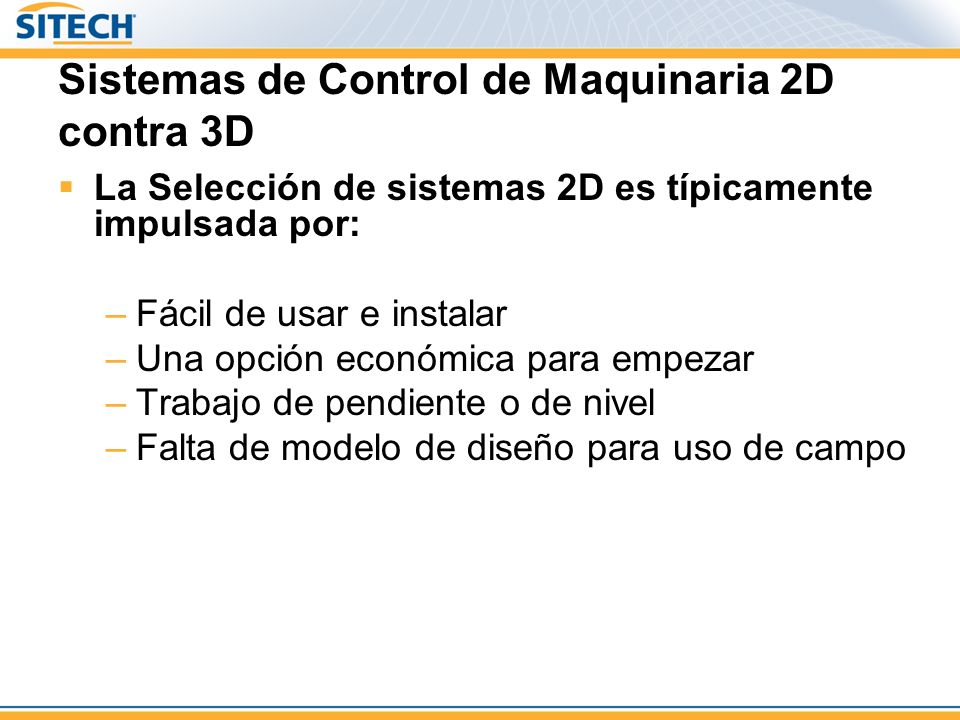

La Selección de sistemas 2D es típicamente impulsada por: Fácil de usar e instalar Una opción económica para empezar Trabajo de pendiente o de nivel Falta de modelo de diseño para uso de campo Falta de modelo de diseño para uso de campo

21 Sistemas de Control de Maquinaria 2D contra 3D

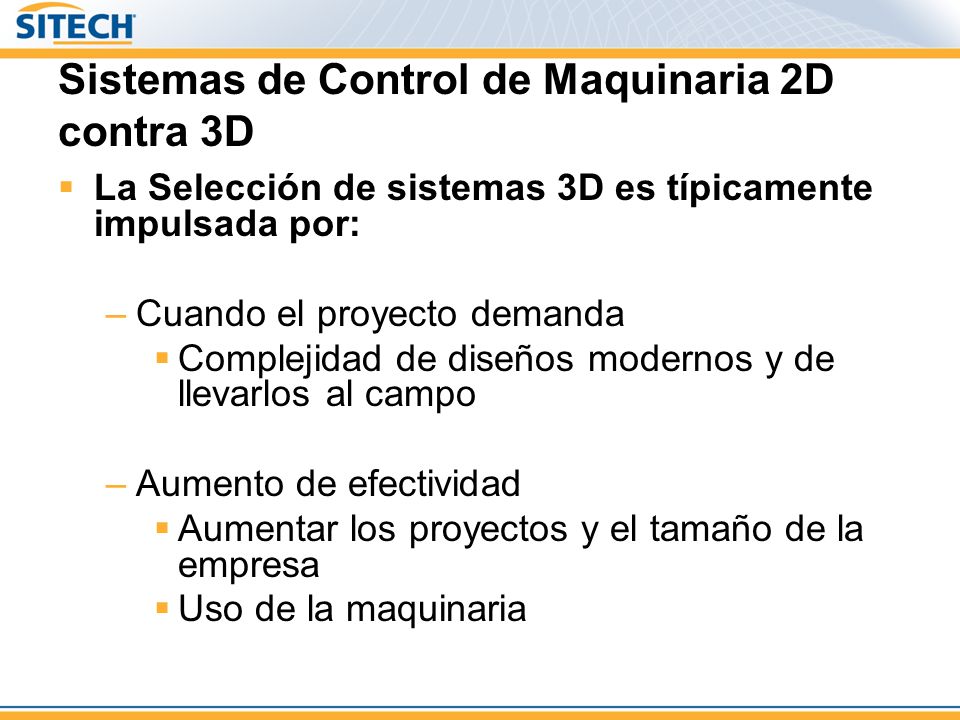

La Selección de sistemas 3D es típicamente impulsada por: Cuando el proyecto demanda Complejidad de diseños modernos y de llevarlos al campo Aumento de efectividad Aumentar los proyectos y el tamaño de la empresa Uso de la maquinaria Aumentar los proyectos y el tamaño de la empresa

22 Sistemas de Control de Maquinaria 2D contra 3D

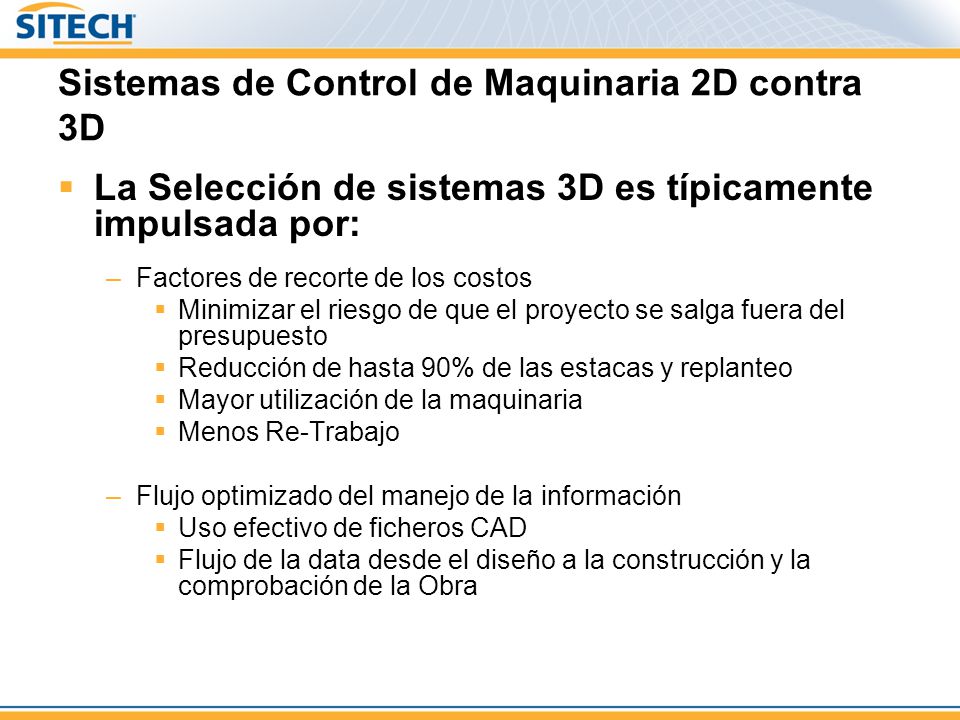

La Selección de sistemas 3D es típicamente impulsada por: Factores de recorte de los costos Minimizar el riesgo de que el proyecto se salga fuera del presupuesto Reducción de hasta 90% de las estacas y replanteo Mayor utilización de la maquinaria Menos Re-Trabajo Flujo optimizado del manejo de la información Uso efectivo de ficheros CAD Flujo de la data desde el diseño a la construcción y la comprobación de la Obra

23 Resumen

24 Sácale el máximo a tu sistema de Control de maquinaria Inversión – ¿Qué se ha de tener en cuenta?:
Consigue el mejor producto de construcción disponible Busca un fabricante que se especialice solamente en tecnología para la construcción Busca un distribuidor que entienda como funciona el sector de la construcción No se olviden de la calidad: Busca soluciones confiables, rigurosas, diseñadas para aguantar el uso en maquinaria y trabajos de construcción: Permite que los equipos de construcción se mantengan trabajando No te quedes expuesto: Buscate un fabricante que se mantenga a tu alrededor, acequible Un distribuidor que tenga la capacidad de dar consejo y servicios Piensa en el futuro: soluciones que crezcan con tu negocio: Busca soluciones escalables, y con productos portables Busca un proveedor con un portafolio completo de campo, control de maquinaria, gestión de Flota y soluciones para la oficina Buscate un fabricante que se mantenga a tu alrededor, visible que no te prometa la luna pero que provea resultados concisos.

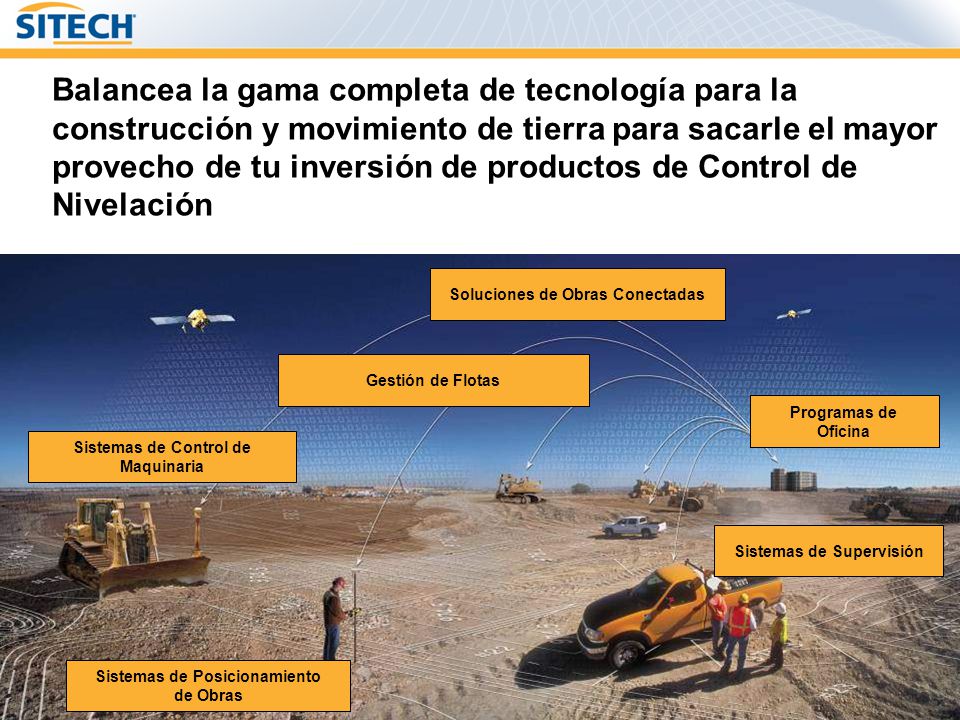

25 Balancea la gama completa de tecnología para la construcción y movimiento de tierra para sacarle el mayor provecho de tu inversión de productos de Control de Nivelación Soluciones de Obras Conectadas Gestión de Flotas Programas de Oficina Sistemas de Control de Maquinaria Sistemas de Supervisión Sistemas de Posicionamiento de Obras
