1 HYPLOT 1

2 Ploteo Hojas Finales:HYPLOT

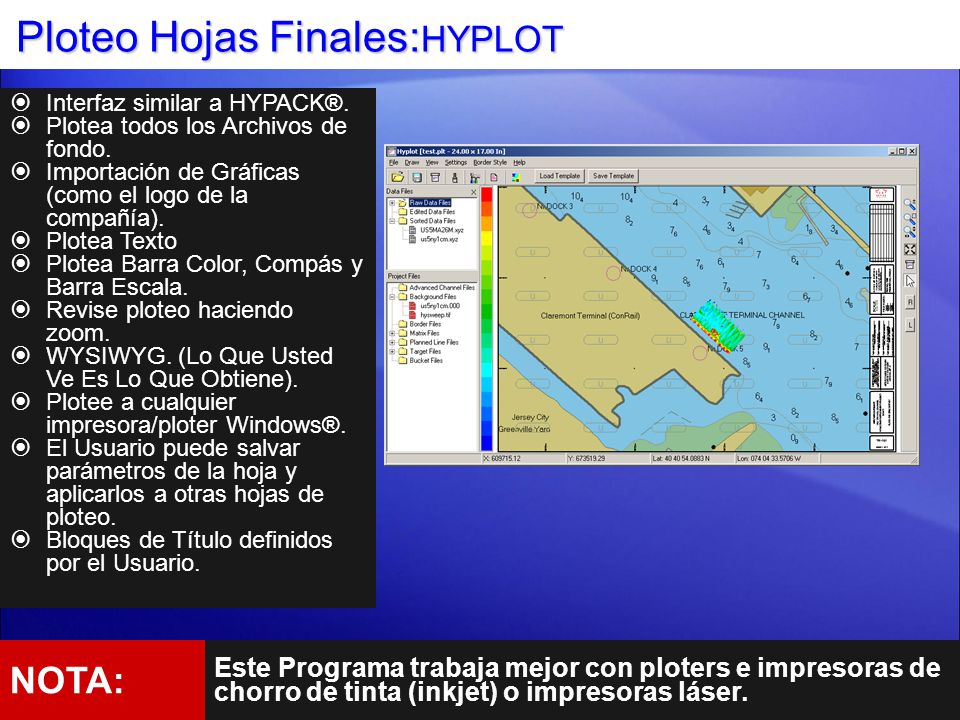

Interfaz similar a HYPACK®. Plotea todos los Archivos de fondo. Importación de Gráficas (como el logo de la compañía). Plotea Texto Plotea Barra Color, Compás y Barra Escala. Revise ploteo haciendo zoom. WYSIWYG. (Lo Que Usted Ve Es Lo Que Obtiene). Plotee a cualquier impresora/ploter Windows®. El Usuario puede salvar parámetros de la hoja y aplicarlos a otras hojas de ploteo. Bloques de Título definidos por el Usuario. NOTA: Este Programa trabaja mejor con ploters e impresoras de chorro de tinta (inkjet) o impresoras láser. 2

3 Ejecutando HYPLOT HYPLOT requiere una hoja de ploteo.

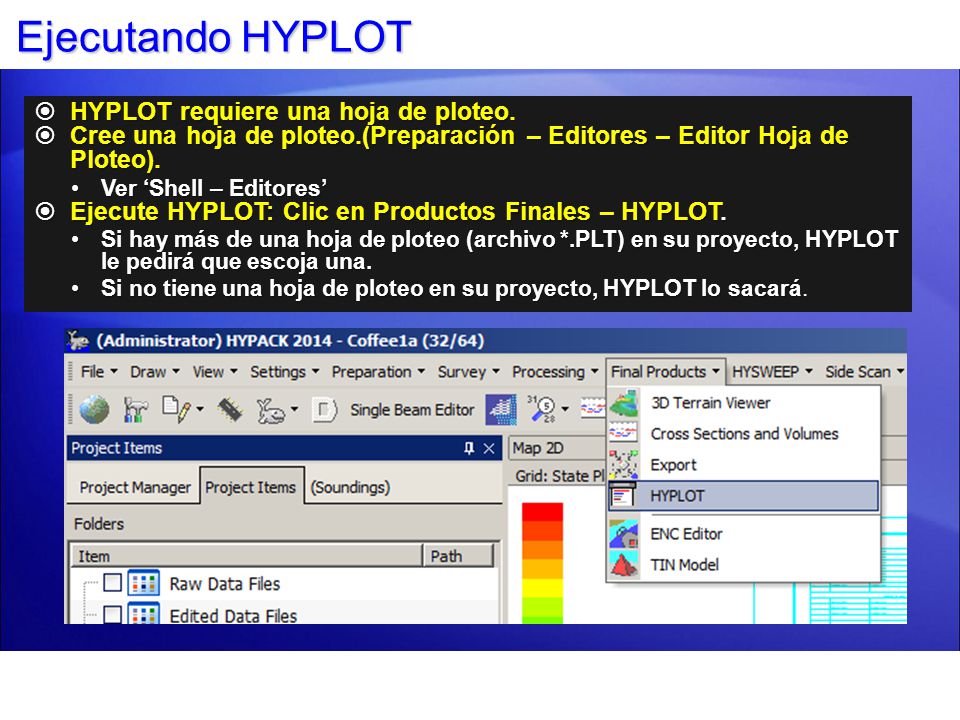

Cree una hoja de ploteo.(Preparación – Editores – Editor Hoja de Ploteo). Ver ‘Shell – Editores’ Ejecute HYPLOT: Clic en Productos Finales – HYPLOT. Si hay más de una hoja de ploteo (archivo *.PLT) en su proyecto, HYPLOT le pedirá que escoja una. Si no tiene una hoja de ploteo en su proyecto, HYPLOT lo sacará. 3

4 Diseño HYPLOT Barra Menú Barra Iconos Archivos Barra Info Vista Previa
Barra Color Herramientas Pantalla 4

5 Salve y Cargue Plantilla de configuración
Salva la posición y estatus de todos los objetos (Bloques de Título, reglas, gráficas, flecha norte, etc.) y escribe la información al archivo ‘Plantilla - Template’ de ploteo. Cargue: Le permite leer un archivo ‘Plantilla’ de ploteo y aplicar los parámetros a cualquier hoja de ploteo. Ventaja: Usted no tiene que volver a re-diseñar el mismo diseño de hoja de ploteo. Hágalo una vez y sálvelo a un archivo plantilla. Luego cargue el archivo plantilla la próxima vez que cree una nueva hoja de ploteo.

6 Habilite Datos y Archivos de Proyecto
Archivos habilitados en el HYPACK® shell estarán habilitados en HYPLOT. Simplemente clic derecho para habilitar o deshabilitar sus datos y archivos de proyecto dentro de HYPLOT como lo haría en HYPACK®. Lo que ve en su pantalla es lo que ploteará. 6

7 Cambiar Parámetros de Ploteo
Bordes Barra Color Compás Grillas Importación de Gráficas MATRIZ Flecha Norte Líneas Planeadas Reglas Sondajes Blancos Texto Bloques de Título Traqueos Opciones Cartas Clic en el ítem del menú ‘Configuración – Panel de Control’ o presione la tecla F9 para cambiar cualquiera de las configuraciones de los parámetros de Ploteo. 7

8 Panel de Control - Bordes
Escoja: Estilo Borde Grosor Línea Color Borde Nuevo: Borde USACE Norfolk 8

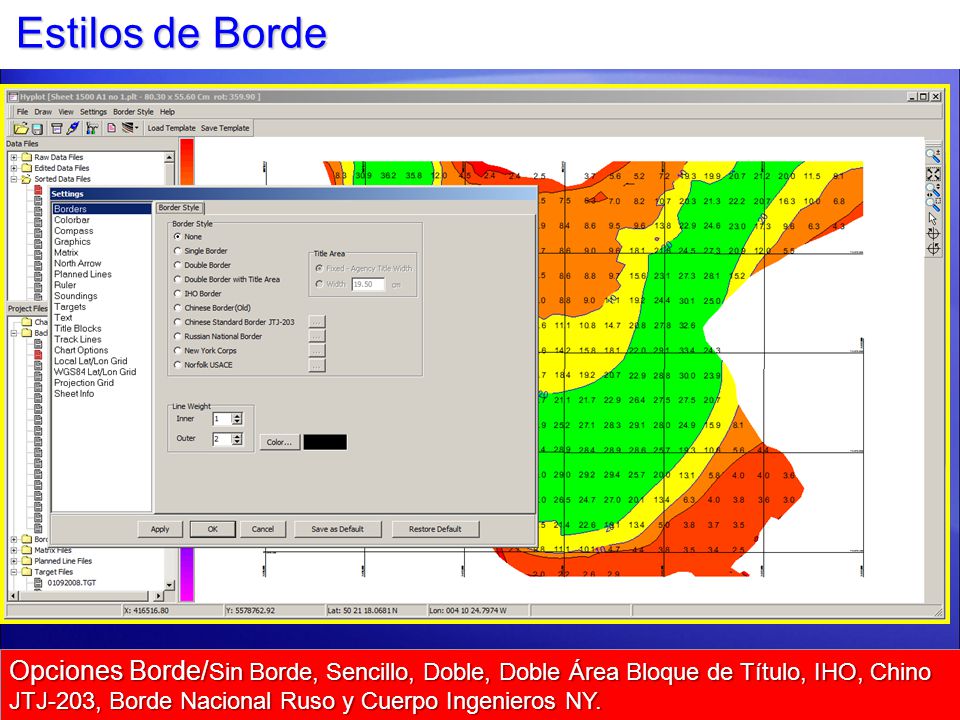

9 Estilos de Borde Opciones Borde/Sin Borde, Sencillo, Doble, Doble Área Bloque de Título, IHO, Chino JTJ-203, Borde Nacional Ruso y Cuerpo Ingenieros NY. 9

10 Borde Nacional Ruso Lat/Long: Proyección: Etiquetas Fuera del Borde
Marcas Etiquetadas Marcas Mayores Marcas Menores Proyección: Líneas Etiquetadas Líneas Etiquetas Fuera del Borde Guías: Desactive cualquier Proyección o Etiquetas Lat- Long bajo otras categorías! 10

11 HYPLOT:BORDE COE NY Automáticamente escala al ancho de la hoja
09/18/12 Automáticamente escala al ancho de la hoja 11

12 Moviendo Objetos 12

13 Panel de Control - Barra Color

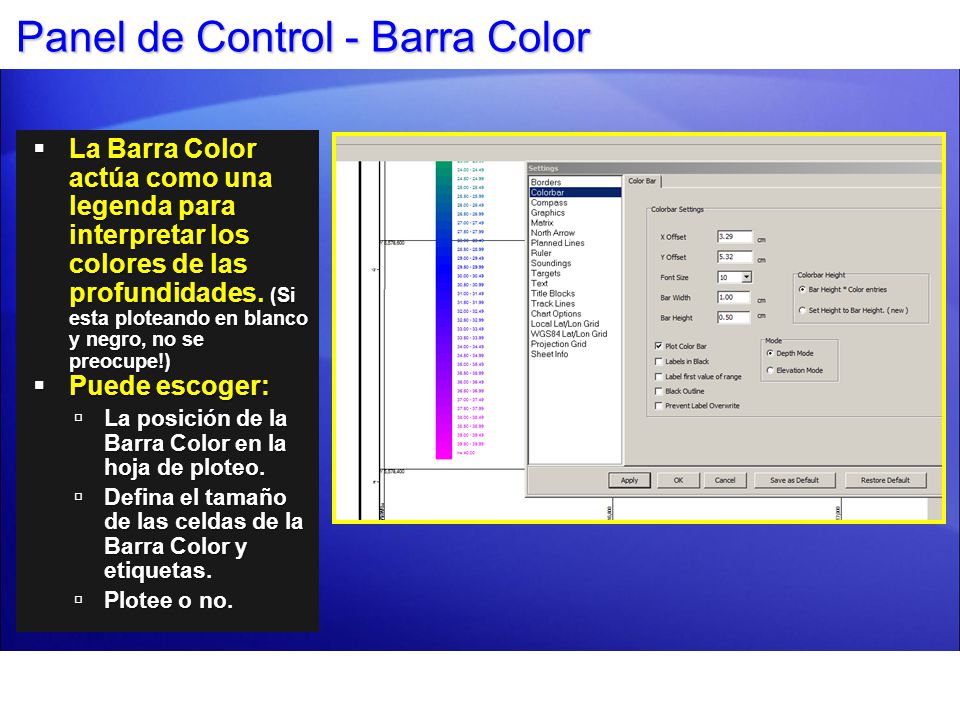

La Barra Color actúa como una legenda para interpretar los colores de las profundidades. (Si esta ploteando en blanco y negro, no se preocupe!) Puede escoger: La posición de la Barra Color en la hoja de ploteo. Defina el tamaño de las celdas de la Barra Color y etiquetas. Plotee o no. 13

14 Panel de Control - Compás
Alineación: Norte Grilla o Geodésico Cambie el tamaño del Compás! 14

15 Panel de Control – Grilla Proyección

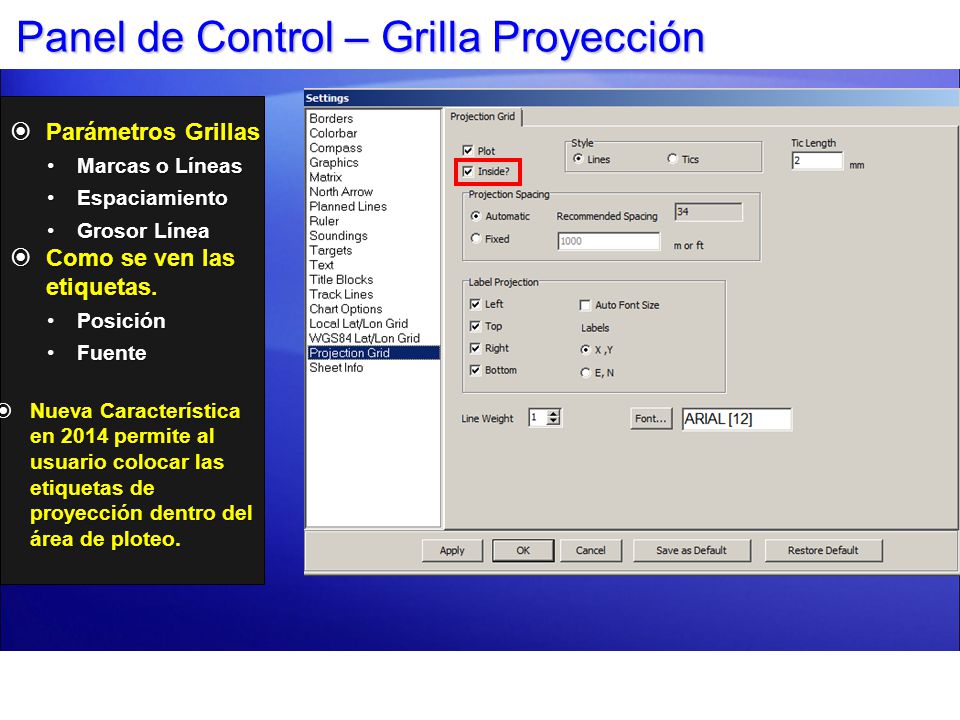

Parámetros Grillas Marcas o Líneas Espaciamiento Grosor Línea Como se ven las etiquetas. Posición Fuente Nueva Característica en 2014 permite al usuario colocar las etiquetas de proyección dentro del área de ploteo. 15

16 Grillas Latitud Longitud Ambas grillas Local y WGS-84 disponibles en el mismo Ploteo
Opciones separadas para: WGS 84 Datum Local Formato Etiqueta: Ddd.ddddddd Ddd mm.mmmmm Ddd mm ss.sss Tamaño Fuente Auto: Proporcionar tamaño etiqueta para ajustar a borde. El mejor para múltiples grillas. 16

17 Panel de Control - Importación de Gráficas

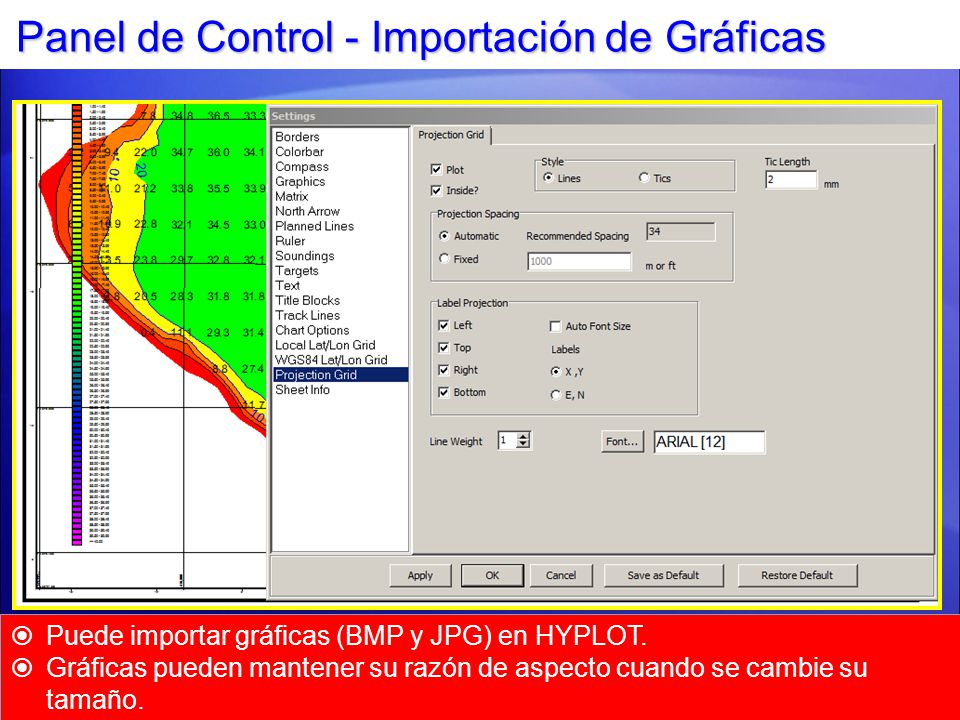

Puede importar gráficas (BMP y JPG) en HYPLOT. Gráficas pueden mantener su razón de aspecto cuando se cambie su tamaño. 17

18 Panel de Control - Matriz

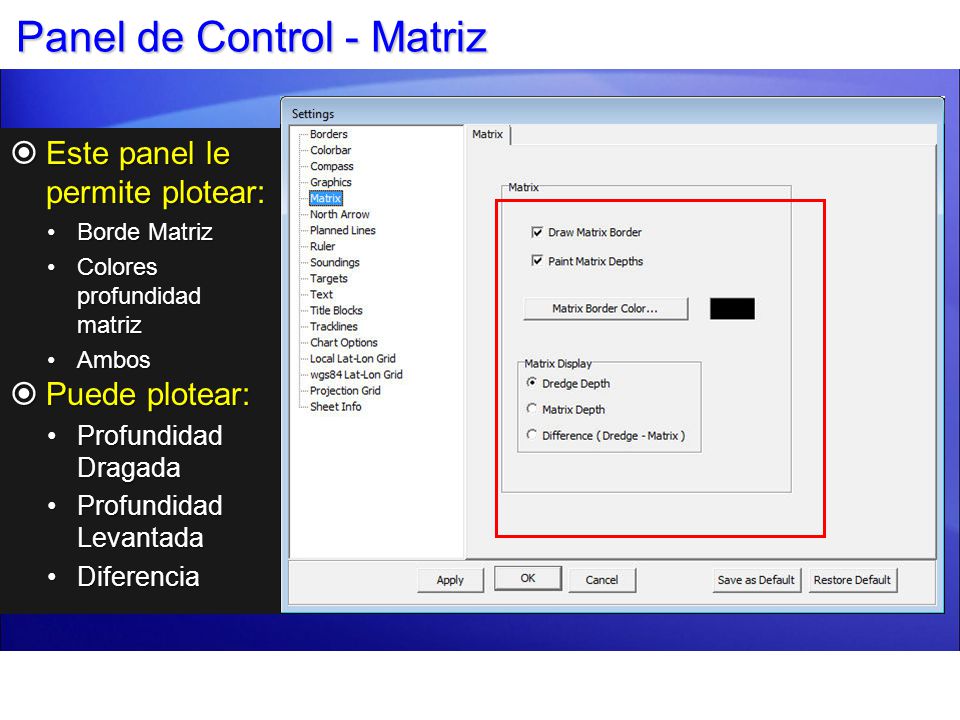

Este panel le permite plotear: Borde Matriz Colores profundidad matriz Ambos Puede plotear: Profundidad Dragada Profundidad Levantada Diferencia 18

19 Panel de Control - Flecha Norte

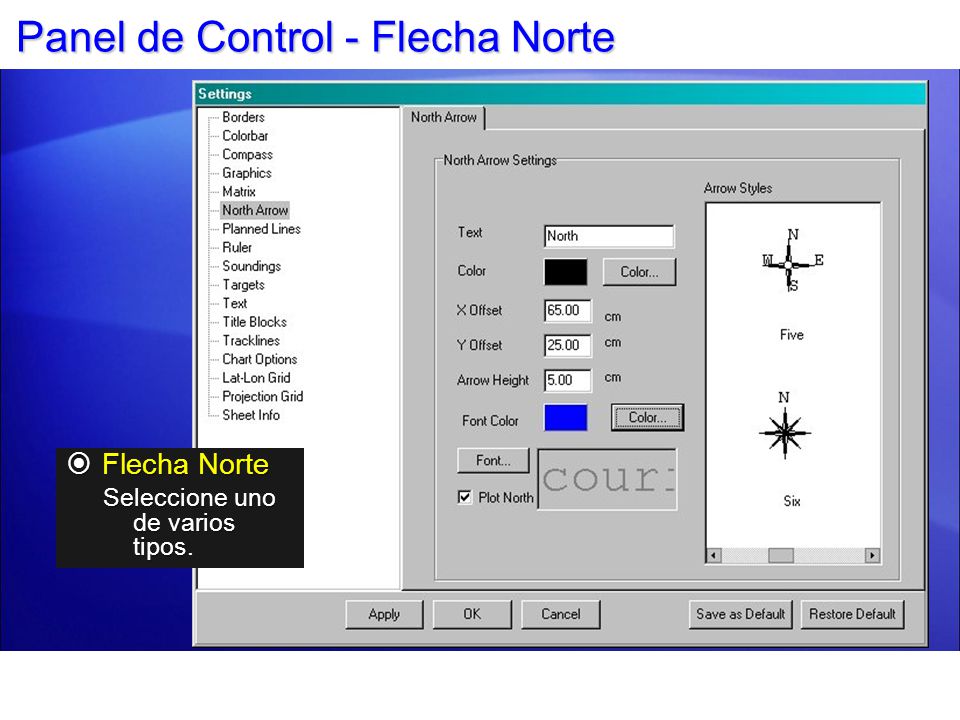

Seleccione uno de varios tipos. 19

20 Panel de Control - Líneas Planeadas

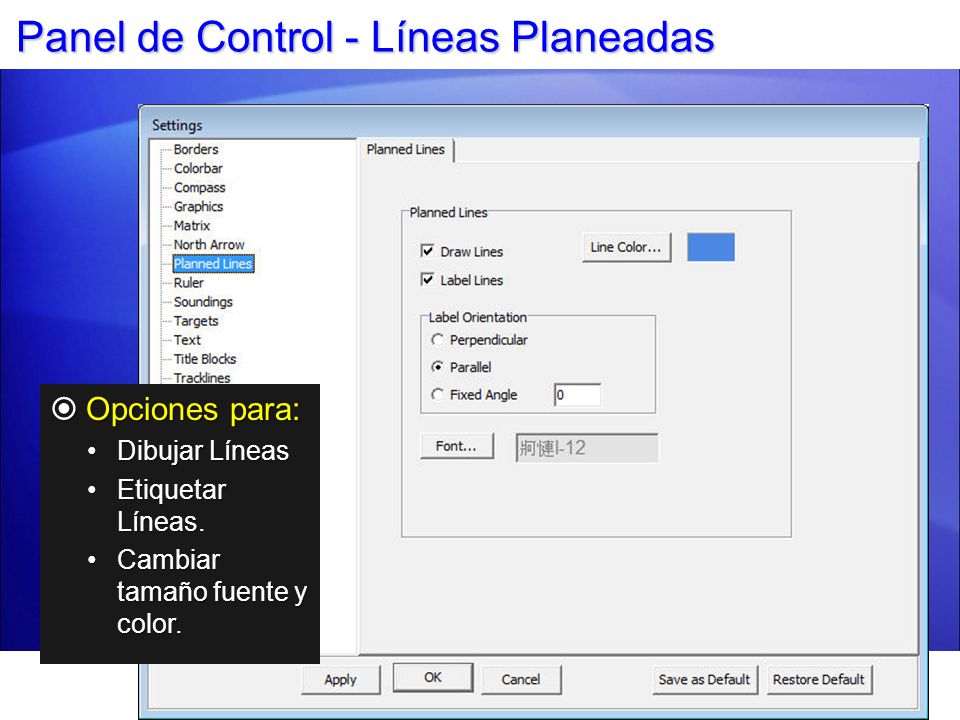

Opciones para: Dibujar Líneas Etiquetar Líneas. Cambiar tamaño fuente y color. 20

21 Panel de Control – Reglas (ej Barra Escala)
La Regla muestra la escala de su hoja de ploteo. Reglas 21

22 Panel de Control - Sondajes

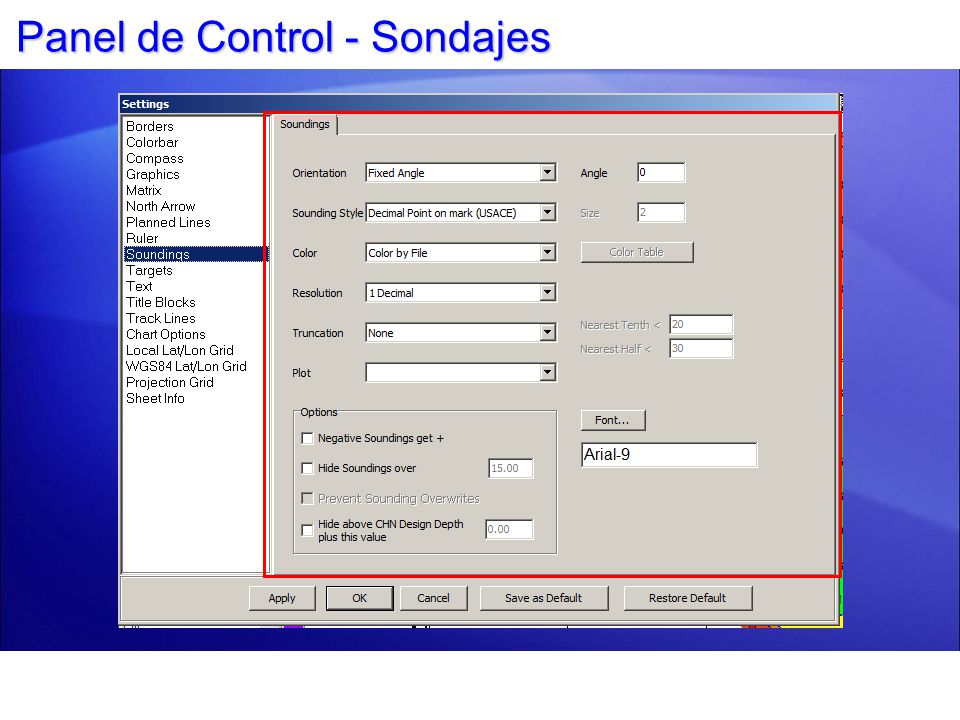

22

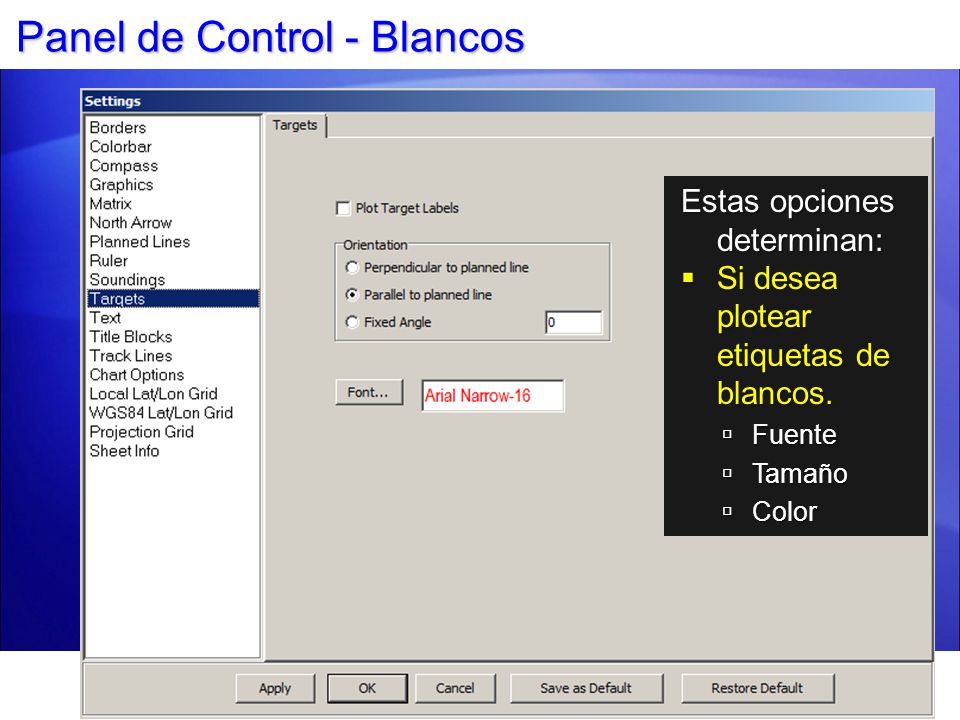

23 Panel de Control - Blancos
Estas opciones determinan: Si desea plotear etiquetas de blancos. Fuente Tamaño Color 23

24 Panel de Control - Texto

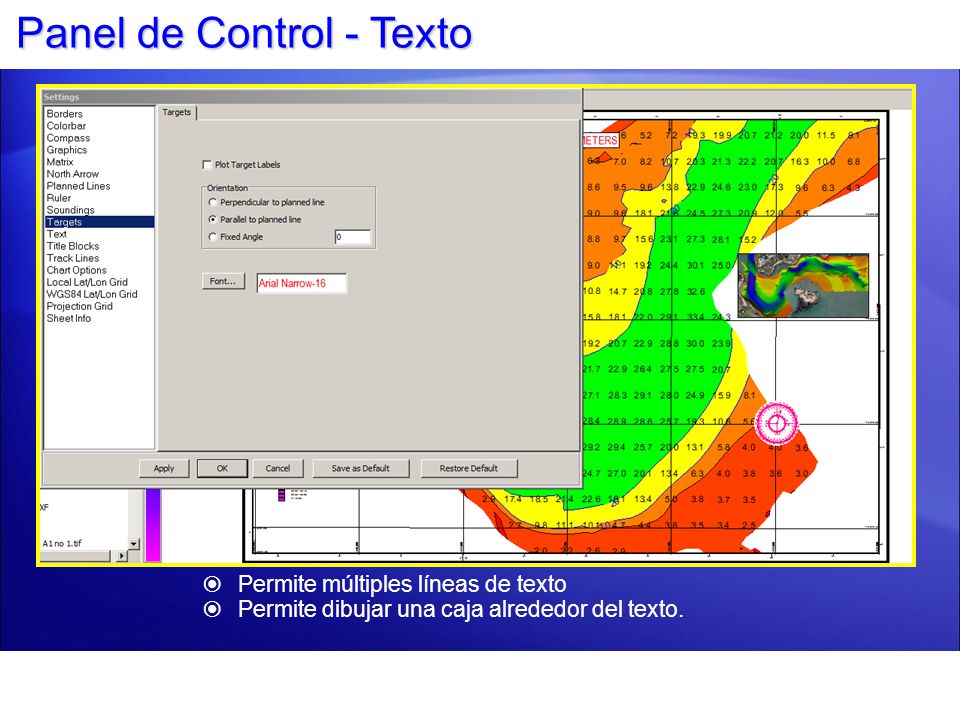

Permite múltiples líneas de texto Permite dibujar una caja alrededor del texto. 24

25 Cree sus propias Plantillas de Bloque de Título
Panel de Control - Bloques de Título Todos los bloques previos aún están disponibles! Agregue desde la Carpeta Plantilla, personalizada para su Proyecto de Ploteo. Cree sus propias Plantillas de Bloque de Título 25

26 Editor Bloques de Título
Cree nuevos Bloques de Título o edite existentes. Cada bloque de título consiste de una serie de ‘bloques’ que pueden contener texto o gráficas. ‘Ajustar a Grilla - Snap to Grill’ y ‘Regla - Ruler’ le ayudan a alinear sus bloques. El ‘Bloque de Título’ puede ser salvado y aplicado a cualquier hoja de ploteo.

27 Haciendo un Bloques de Título definidos por el Usuario.

28 Panel de Control - Traqueos

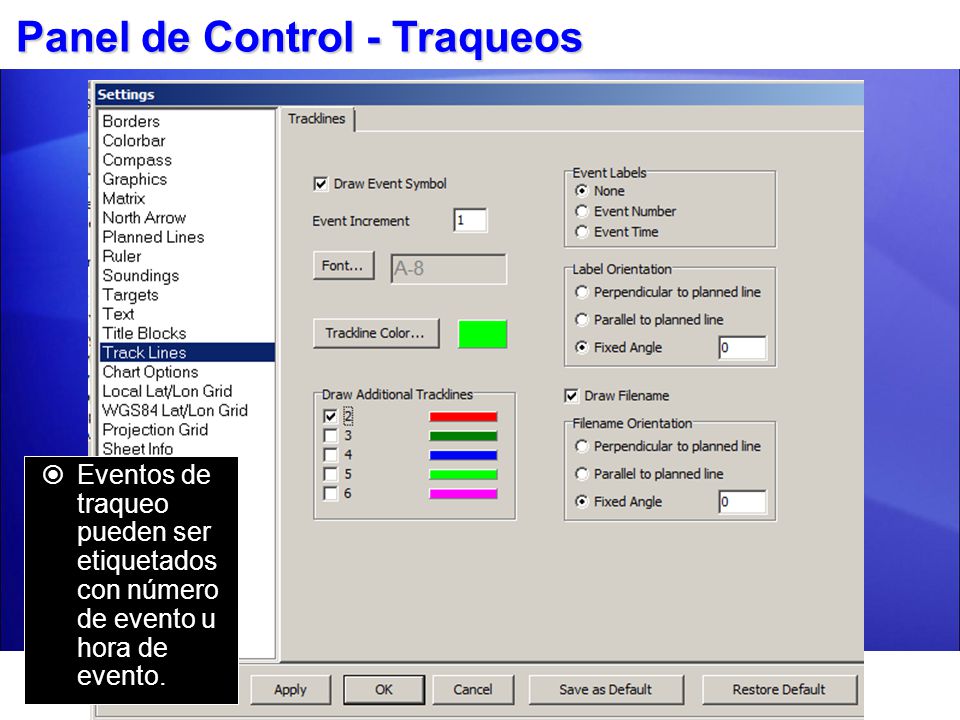

Eventos de traqueo pueden ser etiquetados con número de evento u hora de evento. 28

29 Panel de Control - Opciones Cartas

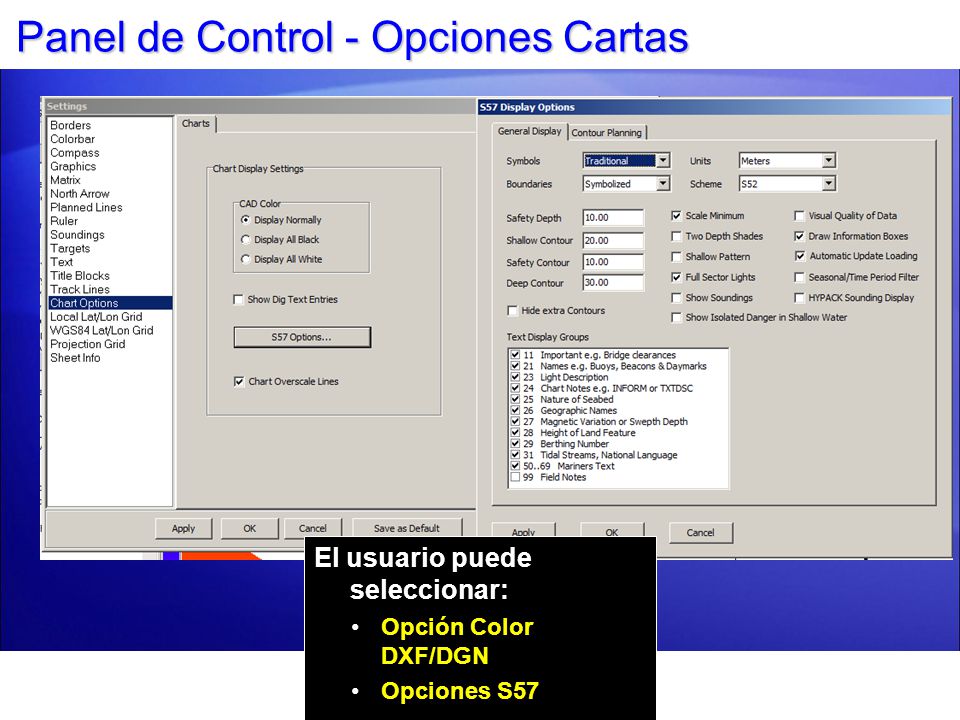

El usuario puede seleccionar: Opción Color DXF/DGN Opciones S57 29

30 Icono Información Hoja
Clic en el ícono Información Hoja para revisar la información acerca de su ploteo tamaño hoja archivos dibujados... 30

31 HYPLOT Opciones de Ploteo (Importante para hojas grandes.)

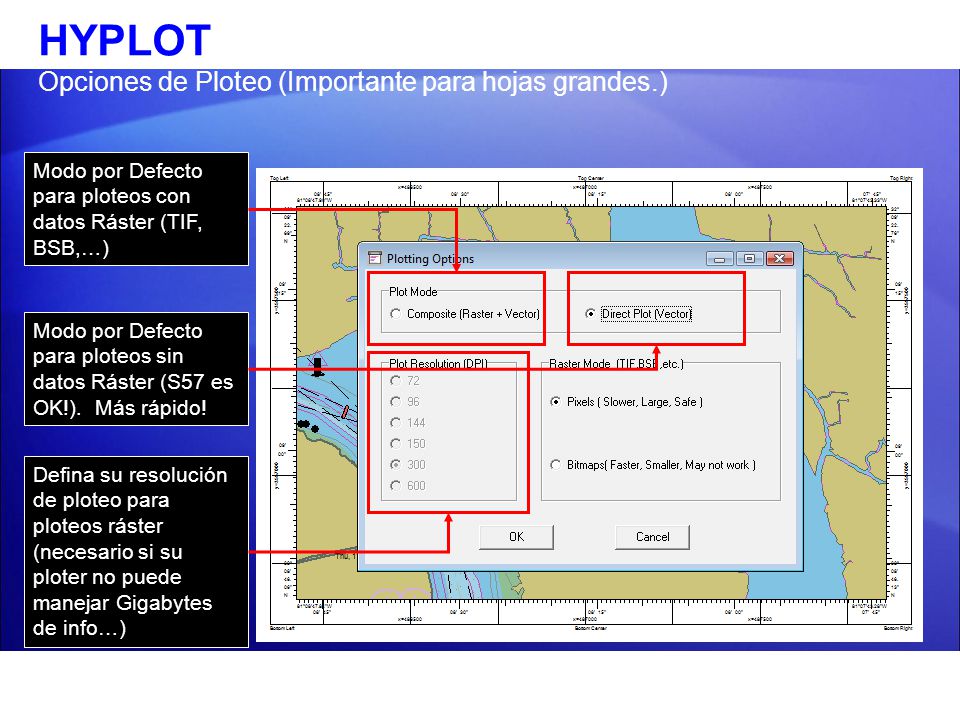

09/18/12 HYPLOT Opciones de Ploteo (Importante para hojas grandes.) Modo por Defecto para ploteos con datos Ráster (TIF, BSB,…) Modo por Defecto para ploteos sin datos Ráster (S57 es OK!). Más rápido! Defina su resolución de ploteo para ploteos ráster (necesario si su ploter no puede manejar Gigabytes de info…) 31

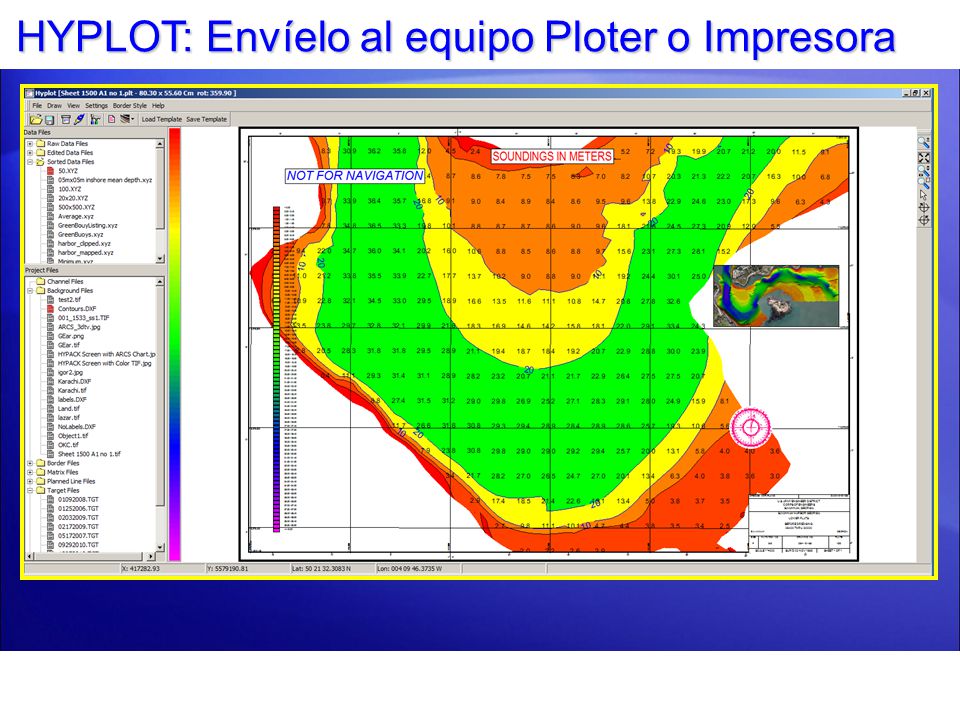

32 HYPLOT: Envíelo al equipo Ploter o Impresora
32

33 Opciones Exportación Exportar a DXF, DWG, TIF y PDF
PDF tiene opción para formatos pequeños ráster, y un formato Vector más grande con capas separadas y mayor detalle pero la salida puede ser lenta Ambos TIF y PDF exportados son geo-referenciados. 33
