es un instrumento utilizado para medir dimensiones de objetos relativamente pequeños, desde centímetros hasta fracciones de milímetros (1/10 de milímetro,

Presentación del tema: "es un instrumento utilizado para medir dimensiones de objetos relativamente pequeños, desde centímetros hasta fracciones de milímetros (1/10 de milímetro,"— Transcripción de la presentación:

1

2 es un instrumento utilizado para medir dimensiones de objetos relativamente pequeños, desde centímetros hasta fracciones de milímetros (1/10 de milímetro, 1/20 de milímetro, 1/50 de milímetro). En la escala de las pulgadas tiene divisiones equivalentes a 1/16 de pulgada, y, en su nonio, de 1/128 de pulgada.centímetrosmilímetrospulgadasnonio Es un instrumento sumamente delicado y debe manipularse con habilidad, cuidado delicadeza, con precaución de no rayarlo ni doblarlo (en especial, la colisa de profundidad). Deben evitarse especialmente las limaduras, que pueden alojarse entre sus piezas y provocar daños.

3

4 su funcionamiento se basa en un tornillo micrométrico que sirve para valorar el tamaño de un objeto con gran precisión, en un rango del orden de centésimas o de milésimas de milímetro, 0,01 mm ó 0,001 mm (micra) respectivamente.tornilloprecisiónde milímetromicra Para proceder con la medición posee dos extremos que son aproximados mutuamente merced a un tornillo de rosca fina que dispone en su contorno de una escala grabada, la cual puede incorporar un nonio.mediciónroscaescalanonio

5

6  Longitud : metro (m). El metro es la distancia recorrida por la luz en el vacío en 1/299 792 458 segundos.  Tiempo : segundo (s). El segundo es la duración de 9 192 631 770 períodos de la radiación correspondiente a la transición entre los dos niveles hiperfinos del estado fundamental del cesio-133.  Masa : kilogramo (kg). El kilogramo es la masa de un cilindro de aleación de Platino-Iridio depositado en la Oficina Internacional de Pesas y Medidas.

7  Intensidad de corriente eléctrica : amperio (A). El amperio o ampere es la intensidad de una corriente constante que, manteniéndose en dos conductores paralelos, rectilíneos, de longitud infinita, de sección circular despreciable y situados a una distancia de un metro uno de otro, en el vacío, produciría una fuerza igual a 2×10-7 newton por metro de longitud.  Temperatura : kelvin (K). El kelvin es la fracción 1/273,16 de la temperatura del punto triple del agua.  Cantidad de sustancia : mol (mol). El mol es la cantidad de sustancia de un sistema que contiene tantas entidades elementales como átomos hay en 12 gramos de carbono- 12.  Intensidad luminosa : candela (cd). La candela es la unidad luminosa, en una dirección dada, de una fuente que emite una radiación monocromática de frecuencia 540×1012 Hz y cuya intensidad energética en dicha dirección es 1/683 vatios por estereorradián.

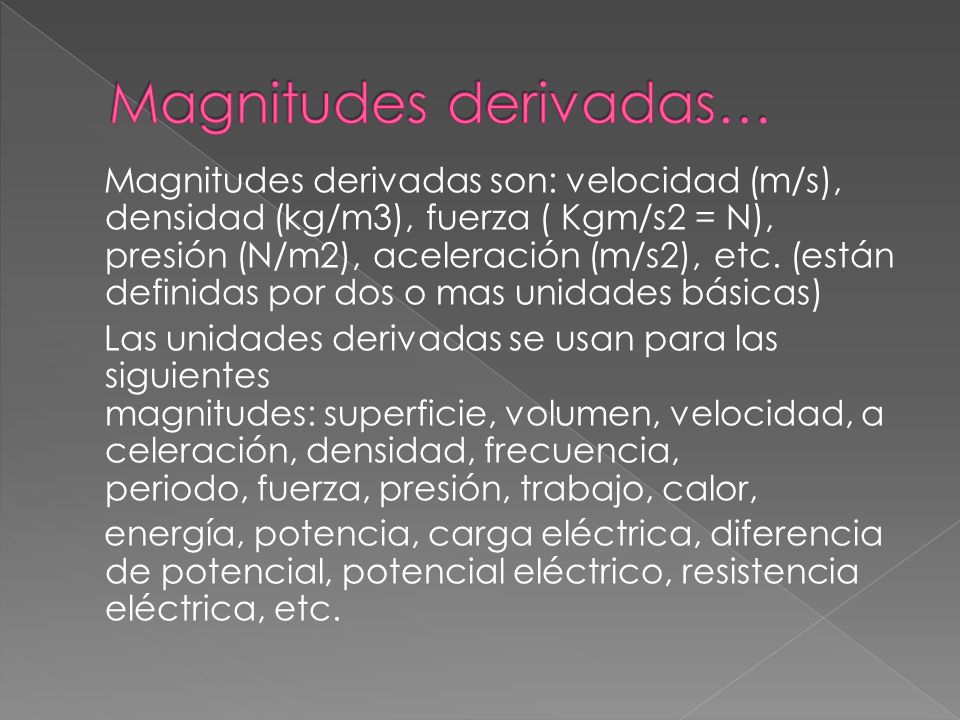

8 Magnitudes derivadas son: velocidad (m/s), densidad (kg/m3), fuerza ( Kgm/s2 = N), presión (N/m2), aceleración (m/s2), etc. (están definidas por dos o mas unidades básicas) Las unidades derivadas se usan para las siguientes magnitudes: superficie, volumen, velocidad, a celeración, densidad, frecuencia, periodo, fuerza, presión, trabajo, calor, energía, potencia, carga eléctrica, diferencia de potencial, potencial eléctrico, resistencia eléctrica, etc.

9 El error de medición se define como la diferencia entre el valor medido y el valor verdadero. Afectan a cualquier instrumento de medición y pueden deberse a distintas causas. Las que se pueden de alguna manera prever, calcular, eliminar mediante calibraciones y compensaciones, se denominan determinísticos o sistemáticos y se relacionan con la exactitud de las mediciones.diferenciavalor medidoinstrumento de mediciónsistemáticosexactitud Encontramos 2 tipos de errores:  Humanos:

10 Atendiendo a su naturaleza los errores cometidos en una medición admiten una clasificación en dos grandes vertientes: errores aleatorios y errores sistemáticos.errores aleatorioserrores sistemáticos Error aleatorio. No se conocen las leyes o mecanismos que lo causan por su excesiva complejidad o por su pequeña influencia en el resultado final. Para conocer este tipo de errores primero debemos de realizar un muestreo de medidas. Con los datos de las sucesivas medidas podemos calcular su media y la desviación típica muestral. Con estos parámetros se puede obtener la Distribución normal característica, N[μ, s], y la podemos acotar para un nivel de confianza dado. Las medidas entran dentro de la campana con unos márgenes determinados para un nivel de confianza que suele establecerse entre el 95% y el 98%.muestreomediadesviaciónDistribución nivel de confianza

11 Error sistemático. Permanecen constantes en valor absoluto y en el signo al medir una magnitud en las mismas condiciones, y se conocen las leyes que lo causan. Para determinar un error sistemático se deben de realizar una serie de medidas sobre una magnitud Xo, se debe de calcular la media aritmética de estas medidas y después hallar la diferencia entre la media y la magnitud X 0.Error sistemático = | media - X 0 |
