PROTOCOLO DEL MONTAJE ESTRUCTURADO DE UNA RED DE DATOS

Presentación del tema: "PROTOCOLO DEL MONTAJE ESTRUCTURADO DE UNA RED DE DATOS"— Transcripción de la presentación:

1 PROTOCOLO DEL MONTAJE ESTRUCTURADO DE UNA RED DE DATOS

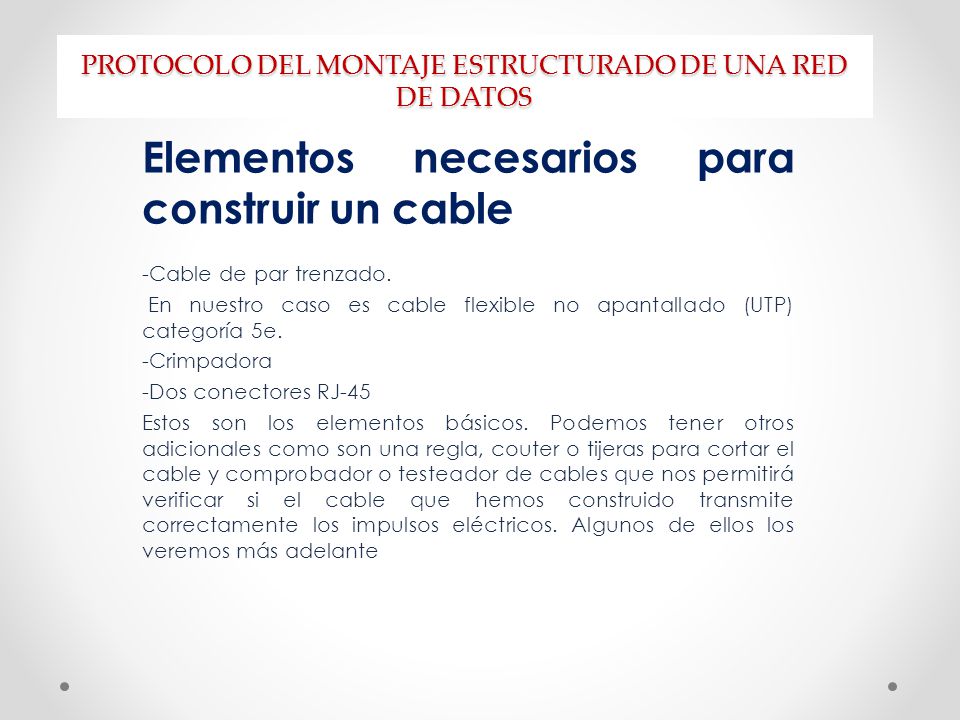

Elementos necesarios para construir un cable -Cable de par trenzado. En nuestro caso es cable flexible no apantallado (UTP) categoría 5e. -Crimpadora -Dos conectores RJ-45 Estos son los elementos básicos. Podemos tener otros adicionales como son una regla, couter o tijeras para cortar el cable y comprobador o testeador de cables que nos permitirá verificar si el cable que hemos construido transmite correctamente los impulsos eléctricos. Algunos de ellos los veremos más adelante

2 Cable de par trenzado Si nos fijamos tiene una cubierta de plástico que envuelve a los cables. Estos ocho hilos de cobre están envueltos cada uno en una pequeña cubierta de plástico identificada cada una por un color, y dentro tenemos el hilo de cobre. Se llama de par trenzado por que si nos fijamos, una vez que pelamos un trozo de cable, los hilos de cobre van trenzados todos entre sí para evitar la llamada Diafonía o lo que es lo mismo, la interferencias creadas por el campo electromagnético que produce el paso de corriente por cada uno de los ocho hilos.

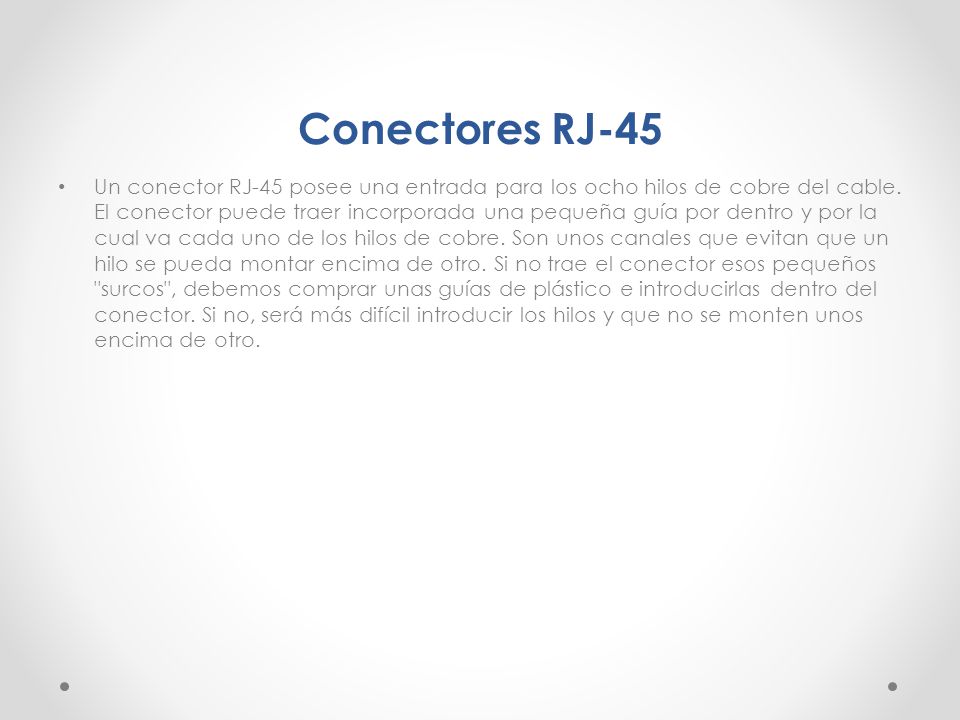

3 Conectores RJ-45 Un conector RJ-45 posee una entrada para los ocho hilos de cobre del cable. El conector puede traer incorporada una pequeña guía por dentro y por la cual va cada uno de los hilos de cobre. Son unos canales que evitan que un hilo se pueda montar encima de otro. Si no trae el conector esos pequeños "surcos", debemos comprar unas guías de plástico e introducirlas dentro del conector. Si no, será más difícil introducir los hilos y que no se monten unos encima de otro.

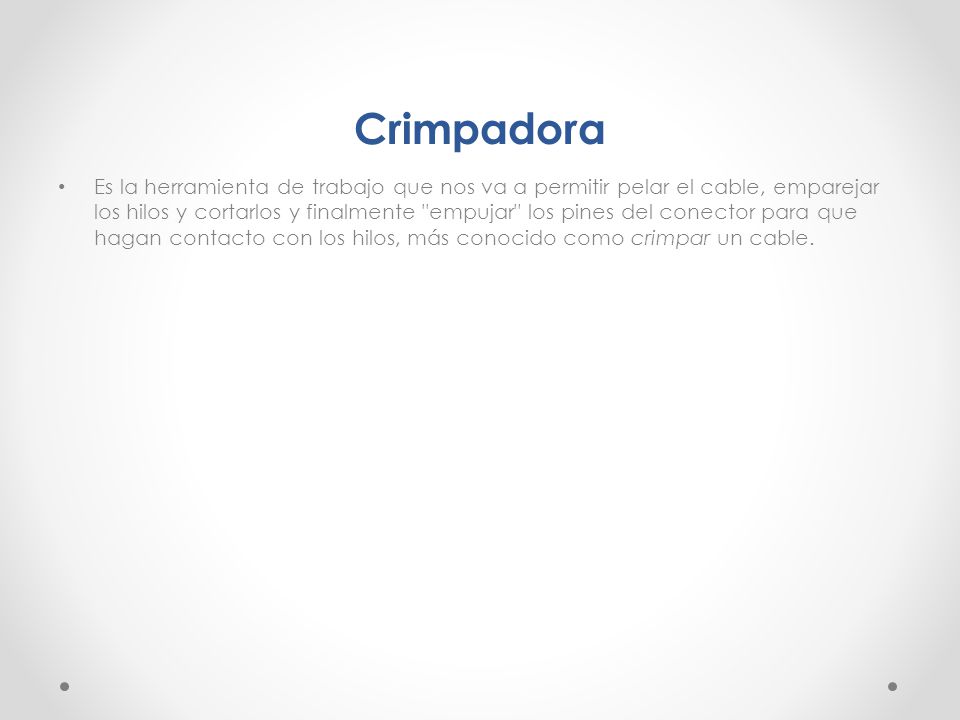

4 Crimpadora Es la herramienta de trabajo que nos va a permitir pelar el cable, emparejar los hilos y cortarlos y finalmente "empujar" los pines del conector para que hagan contacto con los hilos, más conocido como crimpar un cable.

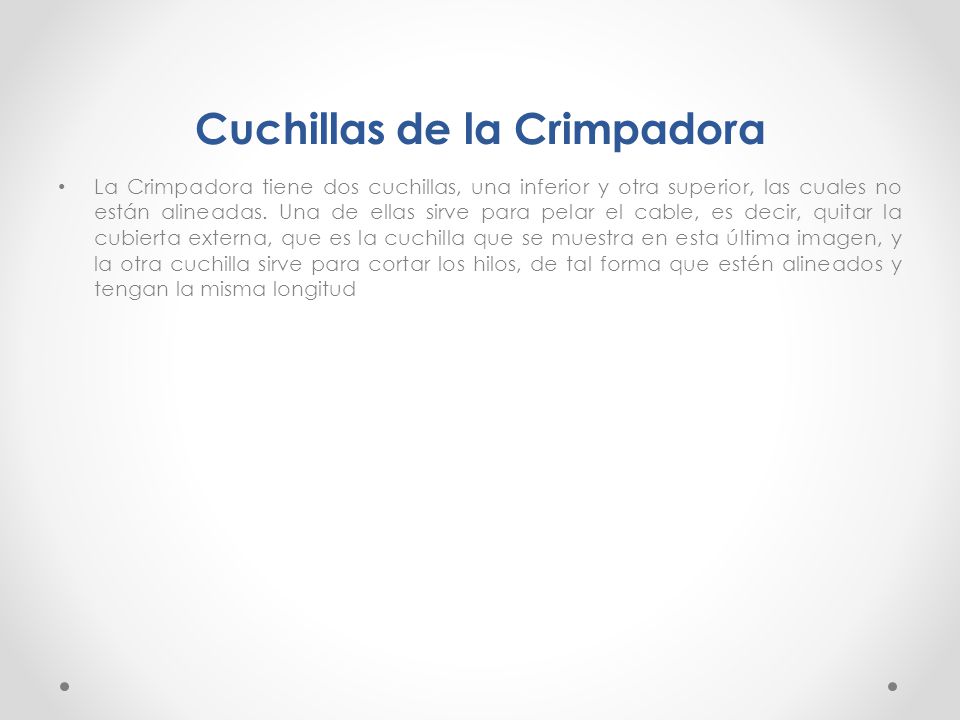

5 Cuchillas de la Crimpadora
La Crimpadora tiene dos cuchillas, una inferior y otra superior, las cuales no están alineadas. Una de ellas sirve para pelar el cable, es decir, quitar la cubierta externa, que es la cuchilla que se muestra en esta última imagen, y la otra cuchilla sirve para cortar los hilos, de tal forma que estén alineados y tengan la misma longitud

6 Pasos para montar el cable
Cortamos el cable necesario, de manera que siempre sobre algo más de la distancia estimada. Recordar que no debe superar la distancia los 90m. Cuanto mayor sea la distancia, la pérdida y las interferencias serán mayores. El corte debe ser lo más perpendicular al cable. Si vamos a usar una capucha de plástico para proteger el cable es el momento de introducirla dentro del cable.

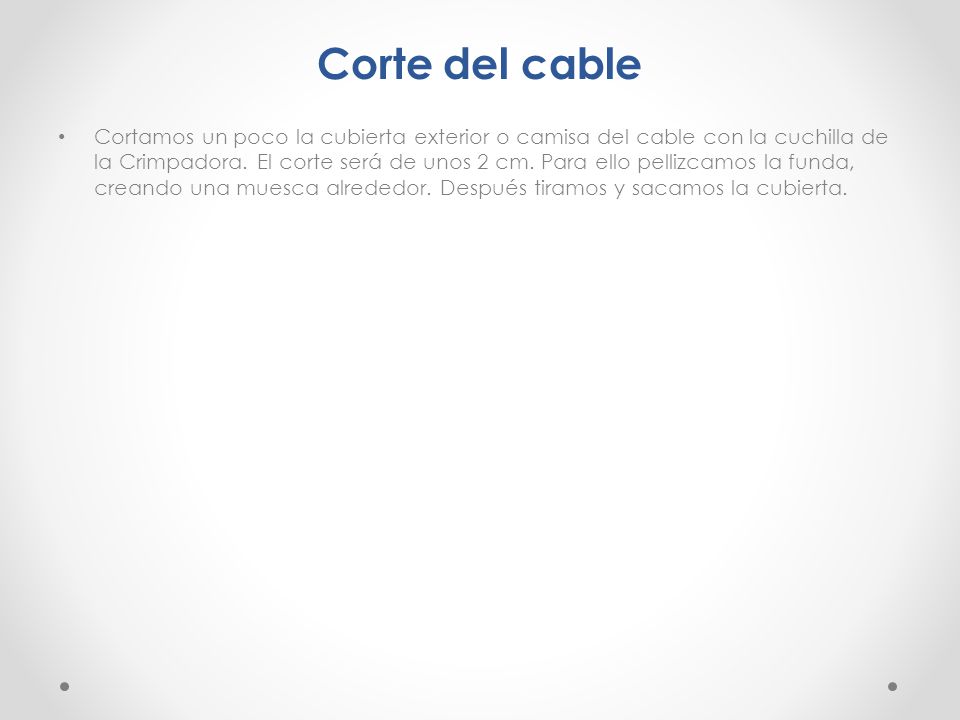

7 Corte del cable Cortamos un poco la cubierta exterior o camisa del cable con la cuchilla de la Crimpadora. El corte será de unos 2 cm. Para ello pellizcamos la funda, creando una muesca alrededor. Después tiramos y sacamos la cubierta.

8 Pelar la funda

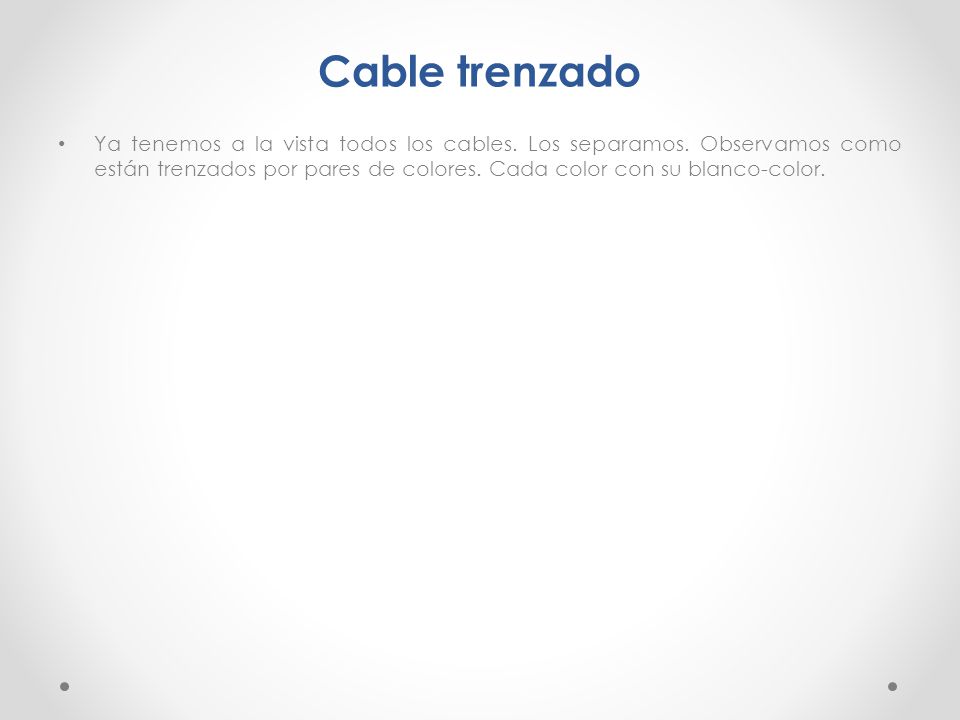

9 Cable trenzado Ya tenemos a la vista todos los cables. Los separamos. Observamos como están trenzados por pares de colores. Cada color con su blanco-color.

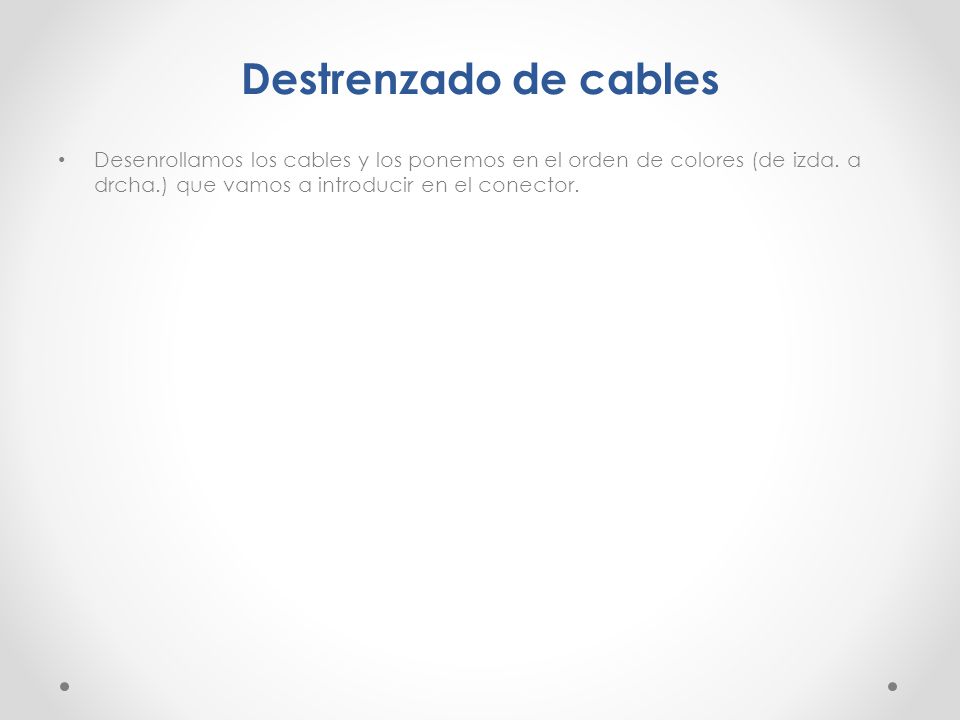

10 Destrenzado de cables Desenrollamos los cables y los ponemos en el orden de colores (de izda. a drcha.) que vamos a introducir en el conector.

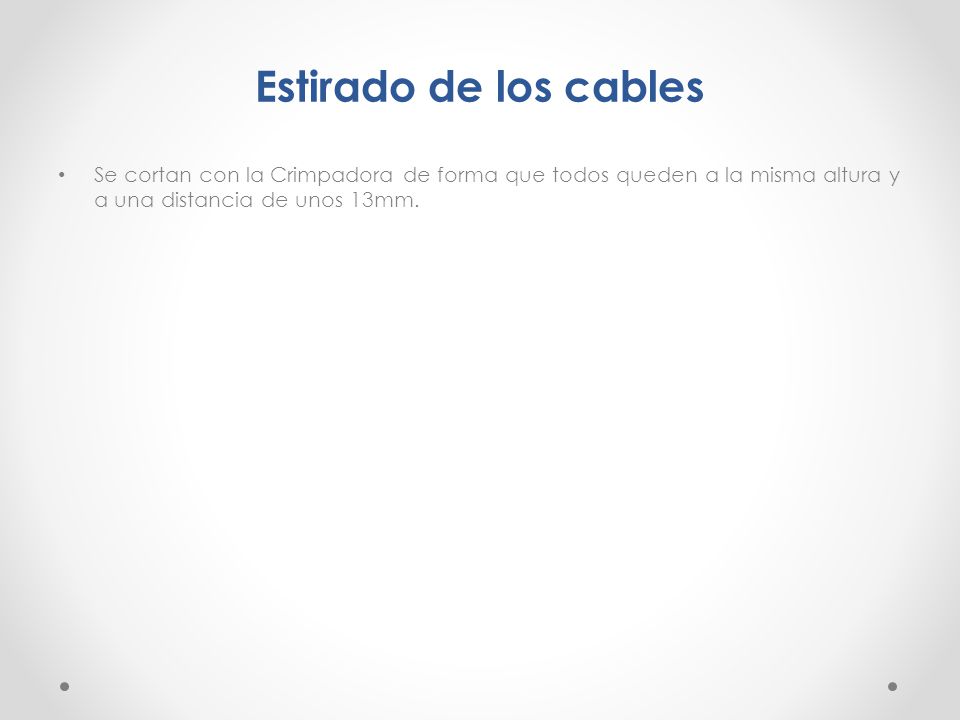

11 Estirado de los cables Se cortan con la Crimpadora de forma que todos queden a la misma altura y a una distancia de unos 13mm.

12 Corte paralelo

13 Medidas del cable Medida con regla  Tamaño del conector

14 Introducción de los hilos
Introducir hilos Vista de perfil

15 Crimpado de cables Introducir conector Presionar conector

16 Conector con Normativa TIA-568B

17 Comprobar el funcionamiento del cable
Testeador de cable Primer plano testeador Podemos observar que el testeador tiene dos partes que se pueden separar: Un bloque más grande donde están todos los indicadores y se conecta uno de los extremos del cable y otro más pequeño que se puede extraer para colocar el otro extremo del cable. Esto nos permite testear un cable donde los extremos están separados varios metros. El testeador lo único que hace es enviar pulsos de corriente por los ocho pines del conector y detectar si llega esa corriente al otro extremo.

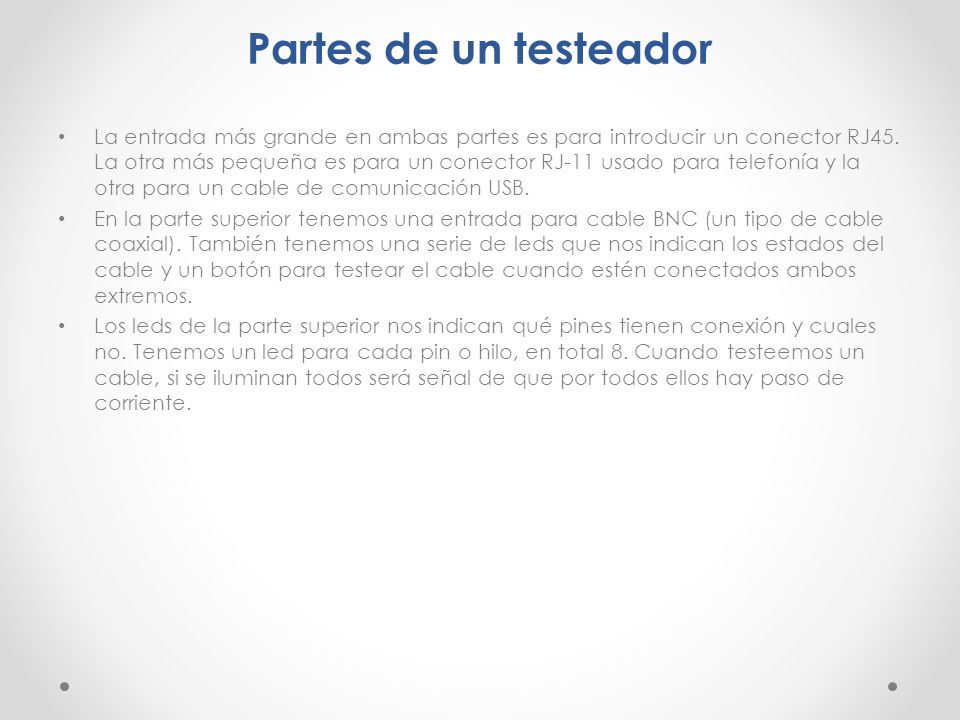

18 Partes de un testeador La entrada más grande en ambas partes es para introducir un conector RJ45. La otra más pequeña es para un conector RJ-11 usado para telefonía y la otra para un cable de comunicación USB. En la parte superior tenemos una entrada para cable BNC (un tipo de cable coaxial). También tenemos una serie de leds que nos indican los estados del cable y un botón para testear el cable cuando estén conectados ambos extremos. Los leds de la parte superior nos indican qué pines tienen conexión y cuales no. Tenemos un led para cada pin o hilo, en total 8. Cuando testeemos un cable, si se iluminan todos será señal de que por todos ellos hay paso de corriente.

19 Después observamos dos columnas: Una que nos muestra información del cableado con conectores RJ45, RJ11 o USB y otra columna con información para cable coaxial. Nos centramos en la primera y para el conector RJ45: Short: Se ilumina si el cable está cortado, esto es, no se enciende ningún led de ningún hilo Connected: Se enciende si el cable que estamos comprobando es paralelo (nos indica que es paralelo), o sea, misma combinación de colores en ambos extremos. Non Paralell: Se ilumina si el cable que estamos probando es un cable cruzado, es decir, no paralelo. No Connection: Se ilumina si no tenemos conectado alguno de los extremos al comprobador de cable Battery good/Battery Low: Si tenemos poca pila se enciende el led de poca batería. De lo contrario se enciende el otro led cuando pulsemos el botón para comprobar un cable.

20 Comprobar cable paralelo
Conectar extremos cable Comprobar cable Podemos ver en este ejemplo que el cable conectado es correcto.

21 Comprobar cable cruzado
Conectar extremos cable Comprobar cable En este caso el pin 1 no está bien Crimpado pues no se enciende, aunque se enciende el led de Non-Parallel para indicar que el cable es cruzado.

22 Procedimiento para realizar un mantenimiento de una red cableada o inalámbrica
Red cableada Red inalámbrica

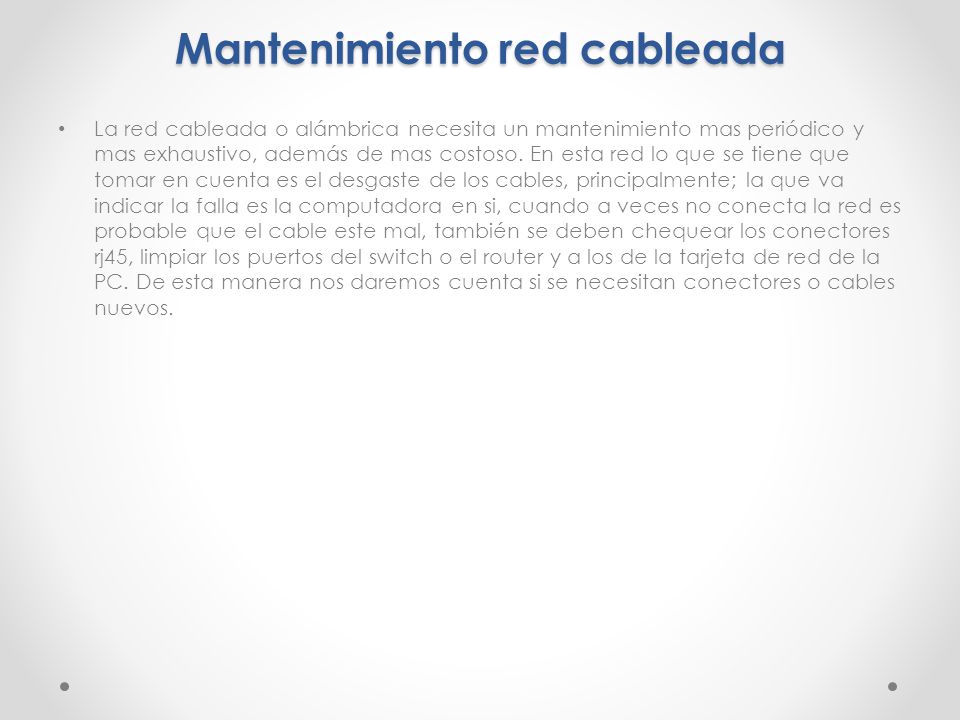

23 Mantenimiento red cableada
La red cableada o alámbrica necesita un mantenimiento mas periódico y mas exhaustivo, además de mas costoso. En esta red lo que se tiene que tomar en cuenta es el desgaste de los cables, principalmente; la que va indicar la falla es la computadora en si, cuando a veces no conecta la red es probable que el cable este mal, también se deben chequear los conectores rj45, limpiar los puertos del switch o el router y a los de la tarjeta de red de la PC. De esta manera nos daremos cuenta si se necesitan conectores o cables nuevos.

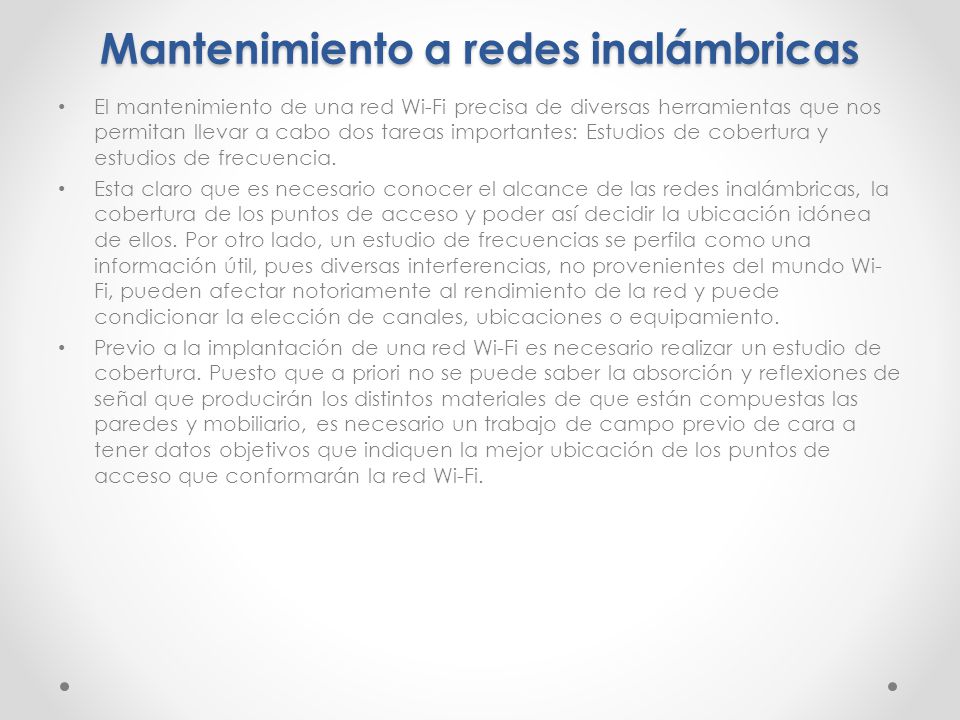

24 Mantenimiento a redes inalámbricas
El mantenimiento de una red Wi-Fi precisa de diversas herramientas que nos permitan llevar a cabo dos tareas importantes: Estudios de cobertura y estudios de frecuencia. Esta claro que es necesario conocer el alcance de las redes inalámbricas, la cobertura de los puntos de acceso y poder así decidir la ubicación idónea de ellos. Por otro lado, un estudio de frecuencias se perfila como una información útil, pues diversas interferencias, no provenientes del mundo Wi-Fi, pueden afectar notoriamente al rendimiento de la red y puede condicionar la elección de canales, ubicaciones o equipamiento. Previo a la implantación de una red Wi-Fi es necesario realizar un estudio de cobertura. Puesto que a priori no se puede saber la absorción y reflexiones de señal que producirán los distintos materiales de que están compuestas las paredes y mobiliario, es necesario un trabajo de campo previo de cara a tener datos objetivos que indiquen la mejor ubicación de los puntos de acceso que conformarán la red Wi-Fi.

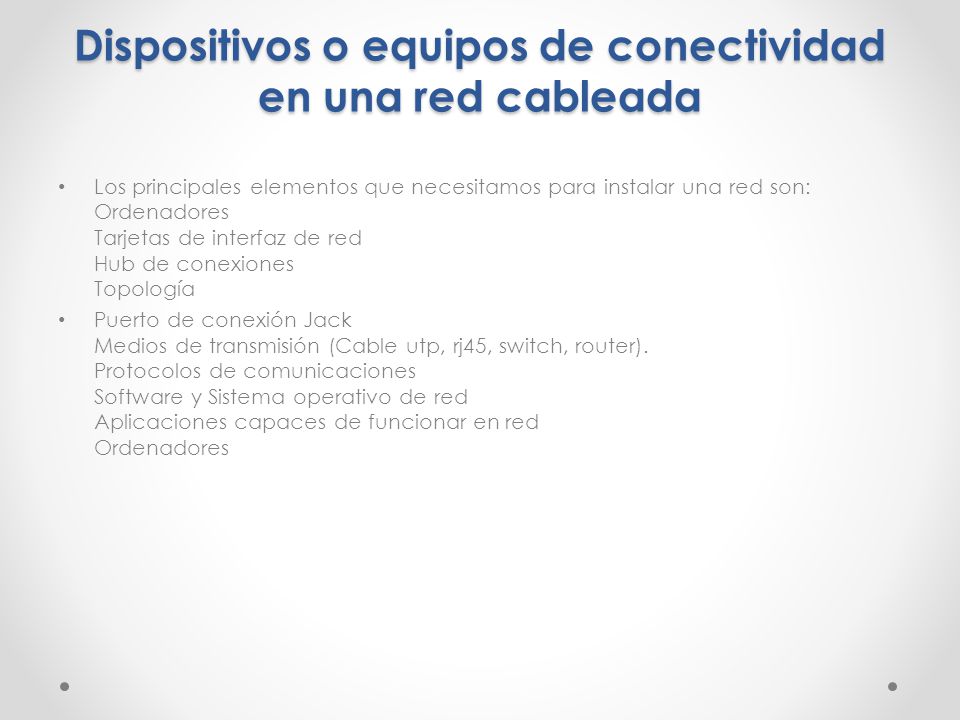

25 Dispositivos o equipos de conectividad en una red cableada
Los principales elementos que necesitamos para instalar una red son: Ordenadores Tarjetas de interfaz de red Hub de conexiones Topología Puerto de conexión Jack Medios de transmisión (Cable utp, rj45, switch, router). Protocolos de comunicaciones Software y Sistema operativo de red Aplicaciones capaces de funcionar en red Ordenadores

26 Dispositivos o equipos de conectividad en una red inalámbrica
Los dispositivos mas comunes para conectarse en una red inalámbrica son: La tecnología WI-FI Tarjeta de red WI-FI Modem de internet portátil

27 OMAR ALBEIRO CARMONA SOSA
APRENDIZ TECNICO EN SISTEMAS FICHA: C.C COMPLEJO TECNOLOGICO MINERO AGROEMPRESARIAL SENA CISNEROS
