1 Las redes informáticas y su seguridad

2 Red informática Definición: Conjunto de ordenadores y dispositivos electrónicos conectados entre sí cuya finalidad es compartir recursos, información y servicios. Elementos de una red: Equipos informáticos y de interconexión Programas y protocolos

3 Tipos de redes Según su tamaño PAN: Red de Área Personal PAN: Red de Área Personal En casa En casa LAN: Red de Área Local LAN: Red de Área Local En edificios En edificios MAN: Red de Área Metropolitana MAN: Red de Área Metropolitana En ciudad En ciudad WAN: Red de Área Amplia WAN: Red de Área Amplia En el mundo En el mundo

4 Tipos de redes Según el medio físico utilizado Alámbricos: Por cable Alámbricos: Por cable Inalámbricos: Por Wifi o Bluetooth Inalámbricos: Por Wifi o Bluetooth Mixtos: Ambas tecnologías Mixtos: Ambas tecnologías

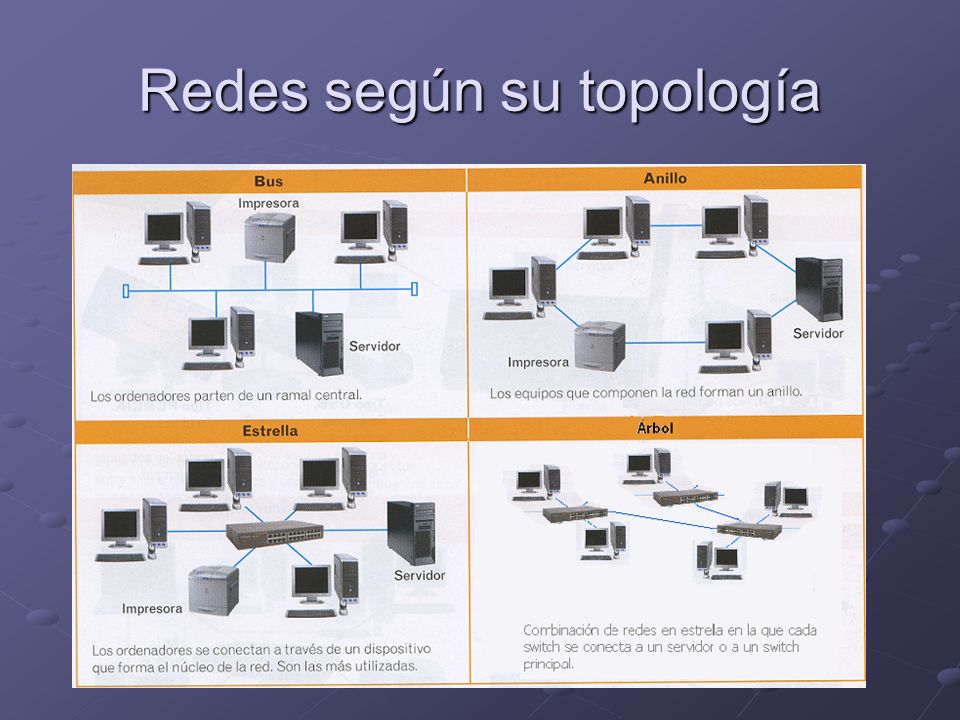

5 Redes según su topología

6 Red de área local - LAN

7 Dispositivos físicos (I)

8 Dispositivos físicos (II)

9 a) Tarjeta de red Envía y recibe información del resto de ordenadores Puede estar integrada en la placa base, (tipo PCI), tipo USB o PCMCIA (portátiles) Red de tipo Ethernet (10 Mbps), Fast Ethernet (100 Mbps) o Gigabit Ethernet (1000 Mbps) Número MAC: identifica cada tarjeta en la red. Ejemplo: E8-2A-AF-73 (OUI-NIC)

10 b) Cables de conexión de red PARES TRENZADOS El más utilizado actualmente El más utilizado actualmente Cuatro pares de hilos de colores, trenzados para evitar interferencias. Categorías 5 ó 6. Cuatro pares de hilos de colores, trenzados para evitar interferencias. Categorías 5 ó 6. Utilizan el conector RJ45. Utilizan el conector RJ45. Velocidad de transmisión: de 10 Mbps a 10 Gbps Velocidad de transmisión: de 10 Mbps a 10 Gbps CABLE COAXIAL Utilizado en el pasado. Como el de las televisiones. Utilizado en el pasado. Como el de las televisiones. FIBRA ÓPTICA Se generalizará en el futuro Se generalizará en el futuro Haces de filamentos de vidrio que transmiten luz emitida por un láser. Haces de filamentos de vidrio que transmiten luz emitida por un láser. Velocidad de transmisión: Hasta 10 Tbps Velocidad de transmisión: Hasta 10 Tbps

11 c) Concentrador o hub Recibe un paquete de datos y lo transmite a todos los equipos, aunque solo uno sea el destinatario Puede provocar problemas de saturación en la red. Casi no se utiliza

12 d) Conmutador o switch Recibe datos del router y conecta los equipos en estrella Almacena las direcciones MAC de los equipos Lee la información que le llega y la redirige solamente al equipo que tiene que recibirla Permite mayor velocidad de tránsito de datos

13 e) Enrutador o Router Conecta redes entre sí, por ejemplo, una red LAN con una red de Internet WAN Seleccionan la ruta de comunicación más adecuada para cada envío de paquetes de datos Posee su propia dirección IP Actúan como switch, pues tienen varios puertos Ethernet

14 FIN
