Taller de Trabajos en Altura

Presentación del tema: "Taller de Trabajos en Altura"— Transcripción de la presentación:

1 Taller de Trabajos en Altura
Autor: Roberto Suarez

2 Autor: Roberto Suarez

3 OBJETIVO Minimizar la probabilidad de ocurrencia de accidentes de trabajo, proporcionando óptimas condiciones de seguridad. Autor: Roberto Suarez

4 JUSTIFICACIÓN Control de un riesgo propio del trabajo.
Prevención de accidentes. Confort y bienestar de los trabajadores. Cumplimiento de las directrices dadas por el Los Organismos competentes. Autor: Roberto Suarez

5 Trabajo en Altura Causas Humanas. Causas Materiales.
Consideramos trabajo en Altura todas aquellas operaciones que se realicen por encima del nivel del suelo. Históricamente este tipo de trabajos han supuesto uno de los mayores problemas en lo que a seguridad se refiere debido a que las consecuencias suelen ser graves, muy graves o mortales. Como en la mayoría de los accidentes, podemos englobar las causas en dos grandes grupos: Causas Humanas. Causas Materiales. Autor: Roberto Suarez

6 Trabajo en Altura Caídas a distinto nivel. Sobreesfuerzos.
Riesgo Principal: Caídas a distinto nivel. Otros Riesgos: Sobreesfuerzos. Contactos eléctricos directos e indirectos. Exposición a contaminantes químicos y biológicos. Golpes o cortes en las manos. Caídas de objetos. Exposición a temperaturas extremas. Autor: Roberto Suarez

7 Equipos más comunes en trabajos en altura
Escalera de Mano Las normas de en el empleo de las escaleras de mano son sencillas, ya que el uso de las escaleras también es muy simple y quizás por este motivo existen una gran cantidad de accidentes graves debidos a la mala utilización. Autor: Roberto Suarez

8 ¿QUÉ ES UNA ESCALERA? ES UNA SUCESIÓN DE ESCALONES Y PELDAÑOS SUJETOS A PARALÉS LATERALES QUE PERMITEN EL ASCENSO Y DESCENSO; ADEMÁS DE LA COMUNICACIÓN ENTRE UN PISO Y OTRO. Autor: Roberto Suarez

9 Tipos de escaleras de Mano
Escaleras Simples. Escaleras tipo tijera. Escaleras Extensibles. Autor: Roberto Suarez

10 TIPOS DE ESCALERAS DOBLES O DOS CUERPOS SENCILLAS
SENCILLAS CON GANCHOS PLEGABLES Autor: Roberto Suarez

11 DOBLES O DOS CUERPOS CON PERTIGA
TIPOS DE ESCALERAS POMPIER DOBLES O DOS CUERPOS CON PERTIGA DE COMBINACION Autor: Roberto Suarez

12 Las bajadas y las subidas se realizaran
Escalera de Mano Las escaleras de mano deben sujetarse a un lugar fijo (preferentemente de la parte superior de la escalera) y deberá sobrepasar al menos 1 metro del lugar donde se quiere llegar . Las bajadas y las subidas se realizaran siempre de frente y con las manos libres. Autor: Roberto Suarez

13 Para una colocación de las
Escalera de Mano Para una colocación de las escaleras, es importante que la inclinación de las escaleras sea aproximadamente de unos 15º a 20º, y la separación con respecto a la pared sea de 1/4 de la longitud de la escalera. Autor: Roberto Suarez

14 Las escaleras deben apoyar sobre suelos
Escalera de Mano Las escaleras deben apoyar sobre suelos estables, contra una superficie sólida y fija, y de forma que no se pueda resbalar ni puedan bascular. Impedir que las escaleras doblen, deslicen, por medio de cadenas, cuerdas elementos resistentes. Autor: Roberto Suarez

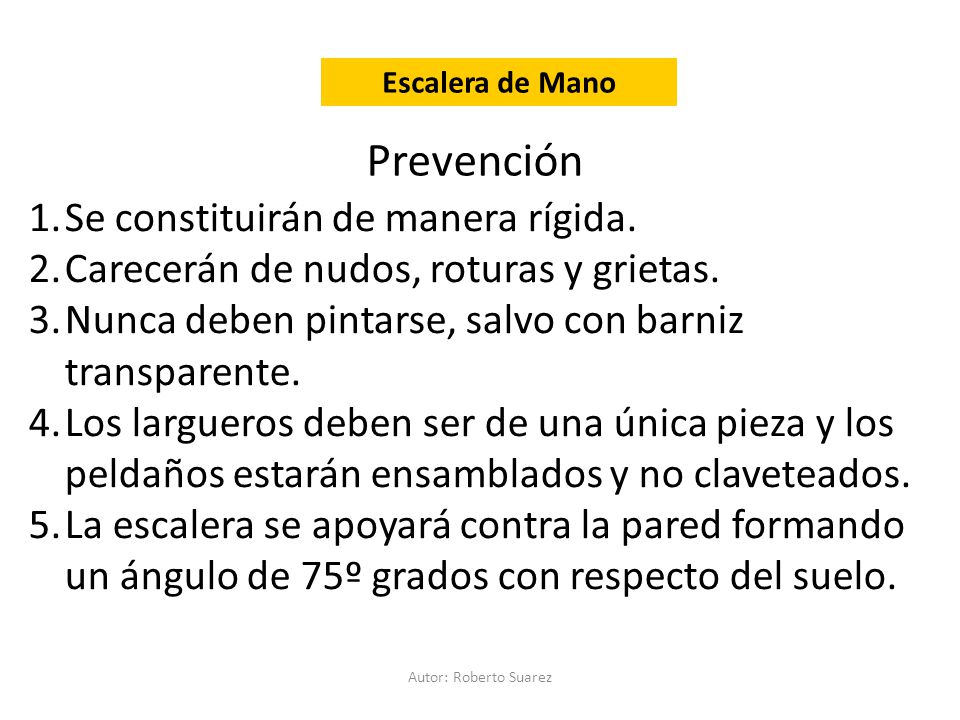

15 Prevención Se constituirán de manera rígida.
Escalera de Mano Prevención Se constituirán de manera rígida. Carecerán de nudos, roturas y grietas. Nunca deben pintarse, salvo con barniz transparente. Los largueros deben ser de una única pieza y los peldaños estarán ensamblados y no claveteados. La escalera se apoyará contra la pared formando un ángulo de 75º grados con respecto del suelo. Autor: Roberto Suarez

16 Escalera de Mano Prevención Los largueros sobrepasarán en 1 metro el punto superior de apoyo. No se utilizarán simultáneamente por 2 trabajadores. Nunca se apoyará la escalera sobre cascotes o ladrillos. La escalera debe estar limpia de toda materia deslizante (barro por ejemplo). Las escaleras dispondrán de zapatas antideslizantes en su pie o de ganchos de sujeción en la parte superior. El ascenso y descenso se realizará de frente a la escalera. Autor: Roberto Suarez

17 Andamios Es una estructura de carácter temporal, compuesta por plataformas con sus correspondientes soportes y defensas de protección, que se utiliza para sostener trabajadores y materiales, a fin de poder trabajar en sitios inaccesibles desde lugares firmes, en el curso de cualquier trabajo de construcción, de mantenimiento o de demolición. Autor: Roberto Suarez

18 Tipos de Andamios Tubulares: son aquellos que constan de un conjunto de tubos metálicos como soportes verticales, transversales, longitudinales y elementos de unión especial para empalmar los distintos componentes. Colgantes: son plataformas de trabajo suspendidas mediante cables de acero con sistemas de anclajes. Móviles o rodantes: son andamios tubulares sobre ruedas o rodillos. En Voladizo: son aquellos que carecen de apoyo directo al suelo. Autoestables: son andamios tubulares que no necesitan de vientos ni anclajes a la estructura para su sustentación. Autor: Roberto Suarez

19 Clasificación de Andamios
Tubulares. Estos se clasifican: Tubulares de cuerpo. Tubulares con abrazadera. Colgantes. Móviles o rodantes. Voladizos. Autor: Roberto Suarez

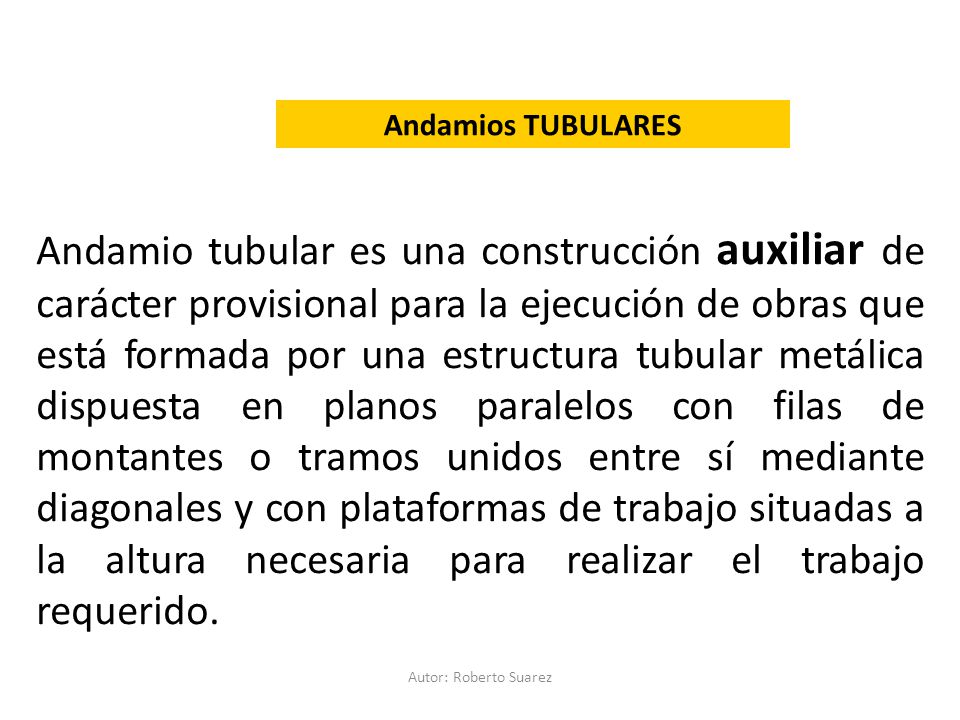

20 Andamios TUBULARES Andamio tubular es una construcción auxiliar de carácter provisional para la ejecución de obras que está formada por una estructura tubular metálica dispuesta en planos paralelos con filas de montantes o tramos unidos entre sí mediante diagonales y con plataformas de trabajo situadas a la altura necesaria para realizar el trabajo requerido. Autor: Roberto Suarez

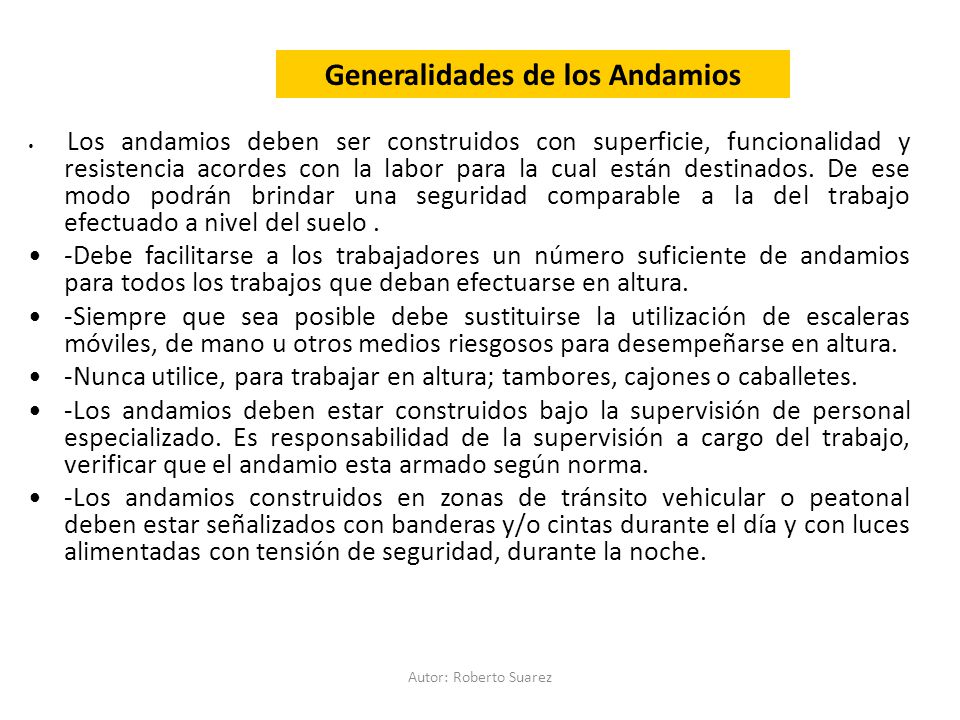

21 Generalidades de los Andamios
Los andamios deben ser construidos con superficie, funcionalidad y resistencia acordes con la labor para la cual están destinados. De ese modo podrán brindar una seguridad comparable a la del trabajo efectuado a nivel del suelo . -Debe facilitarse a los trabajadores un número suficiente de andamios para todos los trabajos que deban efectuarse en altura. -Siempre que sea posible debe sustituirse la utilización de escaleras móviles, de mano u otros medios riesgosos para desempeñarse en altura. -Nunca utilice, para trabajar en altura; tambores, cajones o caballetes. -Los andamios deben estar construidos bajo la supervisión de personal especializado. Es responsabilidad de la supervisión a cargo del trabajo, verificar que el andamio esta armado según norma. -Los andamios construidos en zonas de tránsito vehicular o peatonal deben estar señalizados con banderas y/o cintas durante el día y con luces alimentadas con tensión de seguridad, durante la noche. Autor: Roberto Suarez

22 Generalidades de los Andamios
-Cuando deba trabajarse cerca de líneas con tensión, o lugares con eventuales riesgos eléctricos, se solicitará la intervención del personal responsable del área, que determinará las medidas a tomar, para minimizar los riesgos. -Antes de iniciar el armado del andamio, se deberá inspeccionar los materiales a utilizar. -Los tablones de madera no podrán tener un espesor menor a 2 pulgadas y deberán descartarse aquellos que presenten rajaduras, fisuras, nudos o anormalidades que lo indiquen como inseguro. -Los tablones metálicos deberán ser antideslizantes. Autor: Roberto Suarez

23 Autor: Roberto Suarez

24 En el momento de un desplazamiento, no debe permanecer nadie sobre la plataforma de trabajo del andamio, trasladándose éste además descargado. Autor: Roberto Suarez

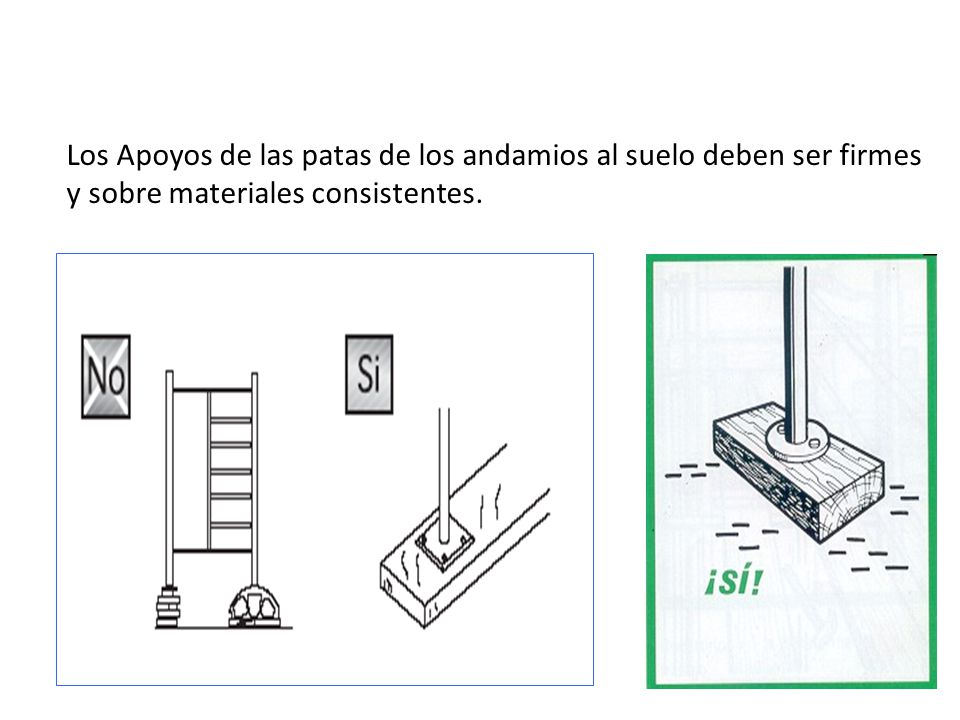

25 Los Apoyos de las patas de los andamios al suelo deben ser firmes y sobre materiales consistentes.
Autor: Roberto Suarez

26 Andamios Colgantes Consisten en unas PLATAFORMAS de trabajo suspendidas por cables y con los aparejos necesarios para su izado y descenso. Estas plataformas deben ir con sus correspondientes barandillas y rodapié. Andamios Autor: Roberto Suarez

27 El suelo de la plataforma tendrá una anchura mínima de 60 cm
El suelo de la plataforma tendrá una anchura mínima de 60 cm. Si es de madera, no tendrá defectos visibles o nudos que puedan disminuir su resistencia, formada por tablones de 5 cm de espesor mínimo, perfectamente unidos y sujetos a las liras. Deberá mantenerse en buenas condiciones de limpieza y mantenimiento. Autor: Roberto Suarez

28 Andamios Colgantes Las plataformas de trabajo de los andamios que están en altura de más de 2 metros, deberá disponer de baranda de protección resistente de 90 cm. de altura mínima, formada por pasamanos, listón intermedio y rodapié de 15 cm de altura. Cuando las plataformas se encuentra a más de 3,0 m deberá tener un brocal de 15 cm yademás dos barandas a 45 y 90 cm respectivamente. Autor: Roberto Suarez

29 Andamios Colgantes Si se unen más de un módulo de andamio entre si, la longitud máxima horizontal de una tramada no deberá exceder de 8 metro. Autor: Roberto Suarez

30 Lo que no se debe hacer Autor: Roberto Suarez

31 Barandillas de Seguridad de protección. Ganchos de cierre instantáneo.
¿Qué es Protección Contra Caídas? Simplemente, involucra uno o más dispositivos , componentes, o métodos para prevenir o reducir lesiones o fatalidades debido a una caída. Tipos de Protección Contra Caídas - Activo Sistema Personal de detención de Caída: Arnés del cuerpo. Cuerdas dinámicas. Barandillas de Seguridad de protección. Ganchos de cierre instantáneo. Puntos del anclaje. Autor: Roberto Suarez

32 Tipos de Protección contra Caídas - Pasivo
Proporcionan protección sin ninguna acción por parte del empleado: Sistema de Baranda de protección. Sistema de Malla de Seguridad. Cercas y Barricadas. Cubiertas. Autor: Roberto Suarez

33 Protección contra caídas (Arnés de Seguridad)
Es un equipo que permite puntos de anclaje:  a) Dorsal b) Torsal Este reparte la presión de choque en casos de caídas o suspensión. Autor: Roberto Suarez

34 Recomendaciones para el uso de arnés
Recomendable que sea con un amortiguador de energía. Ajústelo de tal forma que los tirantes queden ubicados en el centro de los hombros. Debe estar correctamente ajustado en su totalidad. Verificar que la argolla dorsal este bien colocada a la altura de los omóplatos. Verifique que las cintas por donde se pasan las piernas no estén retorcidas. Si es posible asignar el uso del arnés siempre a un mismo operario para eliminar distintos ajustes que son los que dañan el arnés. Siempre seleccione un punto de anclaje rígido para evitar posibles desgarres o desprendimientos. Autor: Roberto Suarez

35 Todo arnés que haya experimentado una caída, un esfuerzo, o una inspección visual que haya hecho dudar de su buen estado, no dude en reemplazarlo. Ninguna modificación se realizará sobre el arnés, tanto sea en las costuras, cintas y bandas. Autor: Roberto Suarez

36 Autor: Roberto Suarez

37 Otros elementos importantes
Autor: Roberto Suarez

38 Cinturón de posicionamiento con doble agarre lateral.
Arnés anticaída. Autor: Roberto Suarez

39 Línea Anticaída Autor: Roberto Suarez

40 Debe ser resistente a la fuerza caída.
AL ESCOGER EL PUNTO DE ANCLAJE Debe ser resistente a la fuerza caída. Antes de conectarse revise que no tenga daños. Evite que tenga obstáculos. Tenga en cuenta la altura a la que está trabando. Autor: Roberto Suarez

41 PUNTO DE ANCLAJE Por definición un Sistema Anticaída debe estar obligatoriamente compuesto de 3 elementos: (1º) Un Punto de Anclaje, (2º) Un Arnés y (3º) un dispositivo que en caso eventual de caída permita reducir la fuerza de impacto sobre el usuario por debajo de los 600 KN. Este punto de anclaje es de vital importancia puesto que de nada nos servirá nuestro equipo anticaída si no estamos bien amarrados a él o este carece de la resistencia necesaria para aguantar nuestro peso más la fuerza derivada de la caída. En muchas ocasiones (paredes, trabajos exteriores, en la naturaleza,...) no existirá un punto de anclaje óptimo y deberemos crearlo.      Por ello a la hora de fijarnos bien a este punto de anclaje deberemos utilizar, igual que para el resto de los componentes del equipo anticaída, elementos homologados a tal efecto. Dispondremos de variados sistemas de anclaje para poder adaptarnos a las diferentes situaciones que se nos pueden presentar: Cintas, Eslingas o Cables para amarrar a vigas, columnas, chimeneas, etc...; Barras Regulables para anclar a ventanas, puertas, cavidades, etc...; o "chapas" para anclar a paredes, muros, etc...      Es en la elección del punto de anclaje donde más claramente podemos apreciar que la seguridad en los trabajos en alturas depende en gran parte de la valoración del riesgo que hace el propio usuario, y en la infinidad de situaciones que se nos pueden presentar nuestro sentido común y capacidad de observación pueden salvarnos la vida. Autor: Roberto Suarez

42 PUNTO DE ANCLAJE Autor: Roberto Suarez

43 NORMAS DE SEGURIDAD Certificación para realizar este tipo de trabajo.
Permiso de trabajo al grupo. E.P.P. Completo. Herramientas, equipos, escaleras. Supervisión durante toda la ejecución de la labor. Llevar la herramienta únicamente en el cinturón portaherramientas. Autor: Roberto Suarez

44 NORMAS DE SEGURIDAD Una vez en la altura la persona debe engancharse a la línea vida. No realizar labores en alturas cuando hay fuertes vientos, lluvias, granizadas o descargas eléctricas. No labores en alturas bajo el efecto de alcohol, drogas o medicamentos como los antigripales, antihistamínicos que puedan disminuir el equilibrio. Autor: Roberto Suarez

45 NORMAS DE SEGURIDAD Todo trabajador debe tener en cuenta las líneas de conducción eléctricas y mantenerse alejado de estas. No realizar bromas o chistes que distraigan a la persona que está desarrollando este trabajo. Revisar el calzado antes de realizar el ascenso, verificar que no este engrasado o embarrado. Autor: Roberto Suarez

46 Seguridad peatonal La seguridad de los peatones que puedan circular por debajo o en las proximidades de los andamios se asegurará señalizando los distintos elementos estructurales situados a nivel de calle mediante pintura reflectante a barras blancas y rojas impidiendo siempre que sea posible el paso por debajo de zonas donde se puedan golpear con alguna parte de la estructura. Para ello se pondrá la señal complementaria de prohibido pasar a los peatones. Autor: Roberto Suarez

47 Dependiendo del tipo de trabajo y de cubierta, se utilizan diferentes tipos de protección:
Autor: Roberto Suarez
