SEGURIDAD EN EL USO DE LOS ANDAMIOS

Presentación del tema: "SEGURIDAD EN EL USO DE LOS ANDAMIOS"— Transcripción de la presentación:

1 SEGURIDAD EN EL USO DE LOS ANDAMIOS

2 Programa Consultivo sobre Salud y

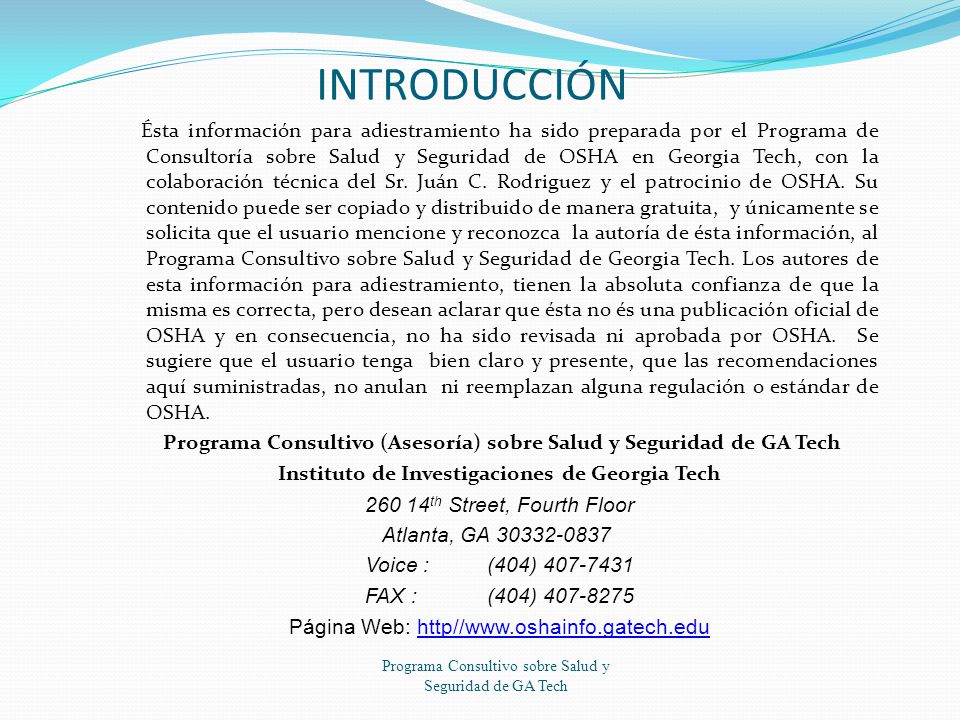

INTRODUCCIÓN Ésta información para adiestramiento ha sido preparada por el Programa de Consultoría sobre Salud y Seguridad de OSHA en Georgia Tech, con la colaboración técnica del Sr. Juán C. Rodriguez y el patrocinio de OSHA. Su contenido puede ser copiado y distribuido de manera gratuita, y únicamente se solicita que el usuario mencione y reconozca la autoría de ésta información, al Programa Consultivo sobre Salud y Seguridad de Georgia Tech. Los autores de esta información para adiestramiento, tienen la absoluta confianza de que la misma es correcta, pero desean aclarar que ésta no és una publicación oficial de OSHA y en consecuencia, no ha sido revisada ni aprobada por OSHA. Se sugiere que el usuario tenga bien claro y presente, que las recomendaciones aquí suministradas, no anulan ni reemplazan alguna regulación o estándar de OSHA. Programa Consultivo (Asesoría) sobre Salud y Seguridad de GA Tech Instituto de Investigaciones de Georgia Tech th Street, Fourth Floor Atlanta, GA Voice : (404) FAX : (404) Página Web: http// Programa Consultivo sobre Salud y Seguridad de GA Tech

3 SECCIÓN L ANDAMIOS

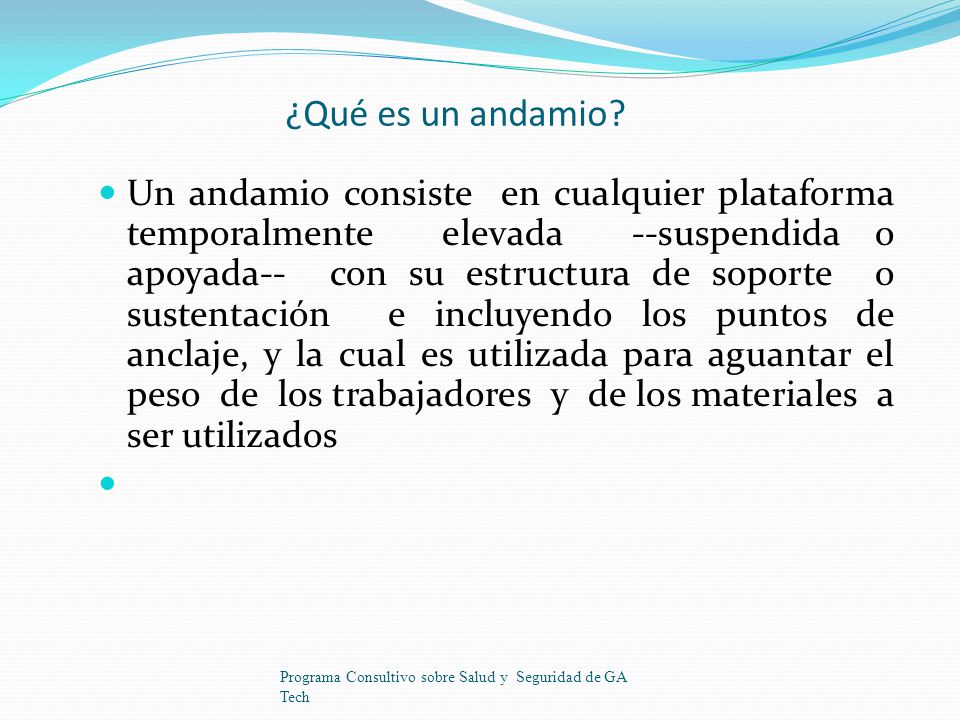

4 ¿Qué es un andamio? Un andamio consiste en cualquier plataforma temporalmente elevada --suspendida o apoyada-- con su estructura de soporte o sustentación e incluyendo los puntos de anclaje, y la cual es utilizada para aguantar el peso de los trabajadores y de los materiales a ser utilizados Programa Consultivo sobre Salud y Seguridad de GA Tech

5 Programa Consultivo sobre Salud y

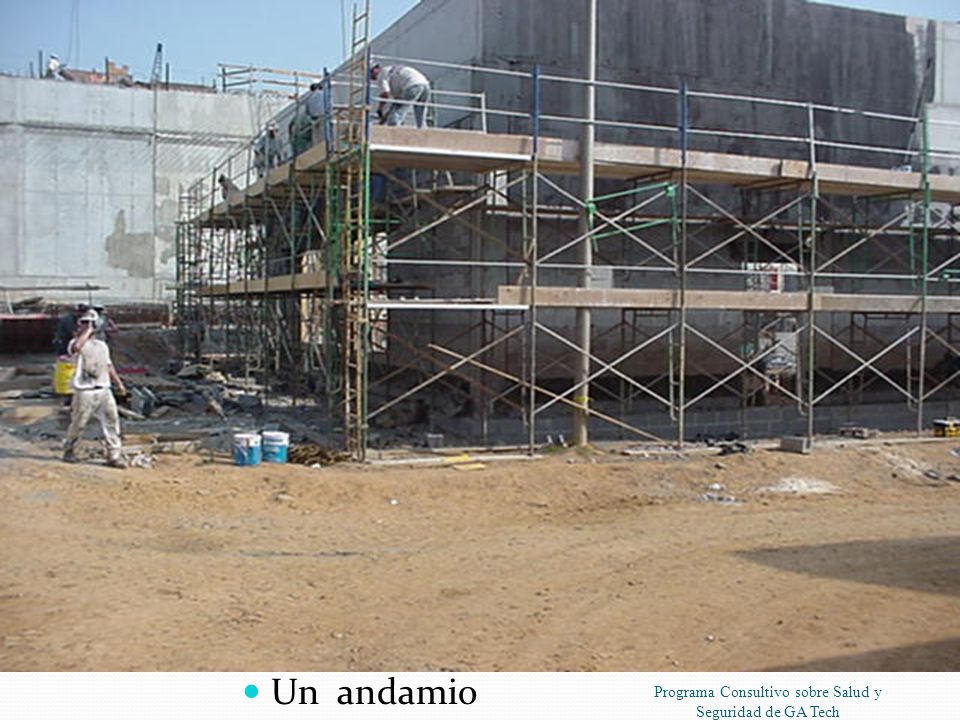

Un andamio Programa Consultivo sobre Salud y Seguridad de GA Tech

6 Programa Consultivo sobre Salud

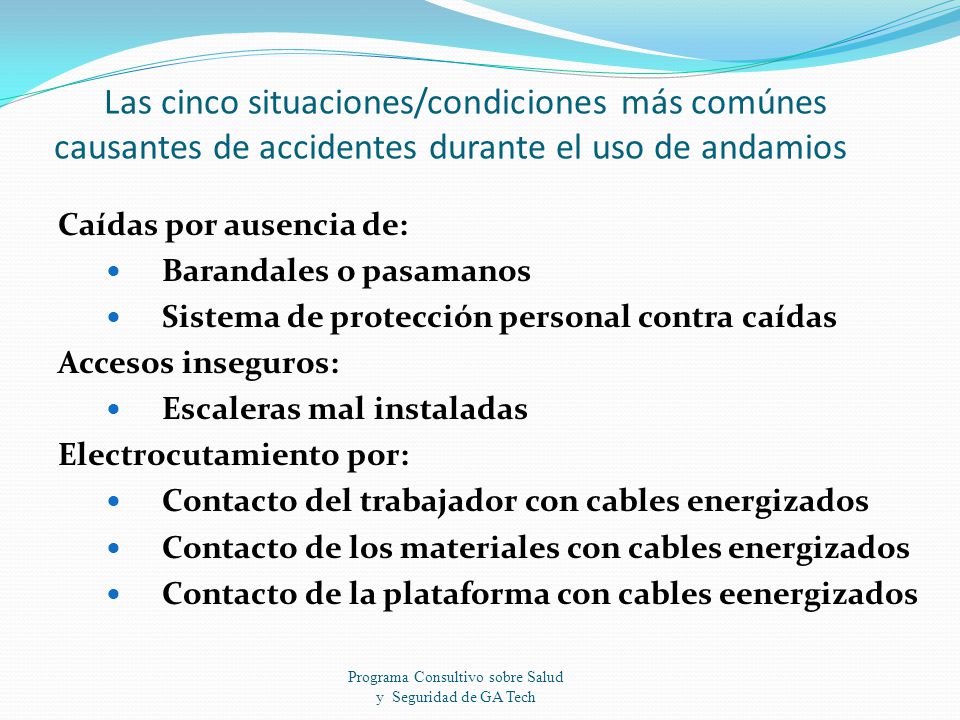

Las cinco situaciones/condiciones más comúnes causantes de accidentes durante el uso de andamios Caídas por ausencia de: Barandales o pasamanos Sistema de protección personal contra caídas Accesos inseguros: Escaleras mal instaladas Electrocutamiento por: Contacto del trabajador con cables energizados Contacto de los materiales con cables energizados Contacto de la plataforma con cables eenergizados Programa Consultivo sobre Salud y Seguridad de GA Tech

7 Programa Consultivo sobre Salud y

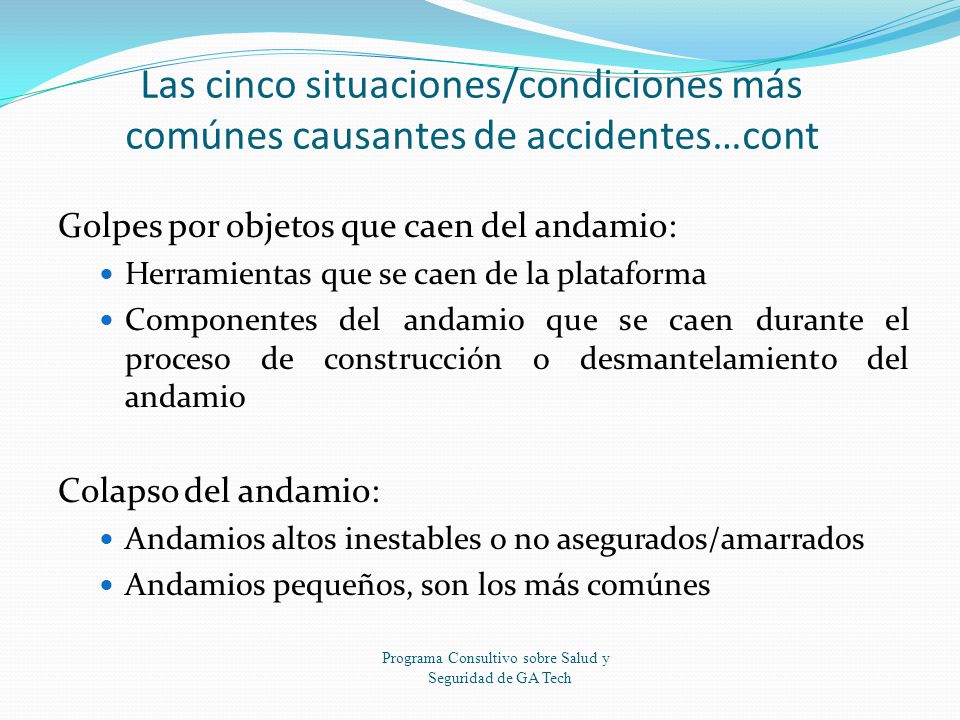

Las cinco situaciones/condiciones más comúnes causantes de accidentes…cont Golpes por objetos que caen del andamio: Herramientas que se caen de la plataforma Componentes del andamio que se caen durante el proceso de construcción o desmantelamiento del andamio Colapso del andamio: Andamios altos inestables o no asegurados/amarrados Andamios pequeños, son los más comúnes Programa Consultivo sobre Salud y Seguridad de GA Tech

8 ¿Qué es lo más importante?
Adiestrar a los trabajadores Comenzar con una sólida fundación de soporte del andamio Instalar los componentes adecuadamente Amarrar los andamios en una proporción de 4: 1 No sobrecargarlos con materiales Construir completamente las plataformas Usar barandales, pasamanos y equípo de protección personal Inspeccionar el andamio antes de cada jornada de trabajo Suministrar acceso apropiado y seguro Protección para que no se caigan materiales o herramientas desde el andamio Programa Consultivo sobre Salud y Seguridad de GA Tech

9 Programa Consultivo sobre Salud y

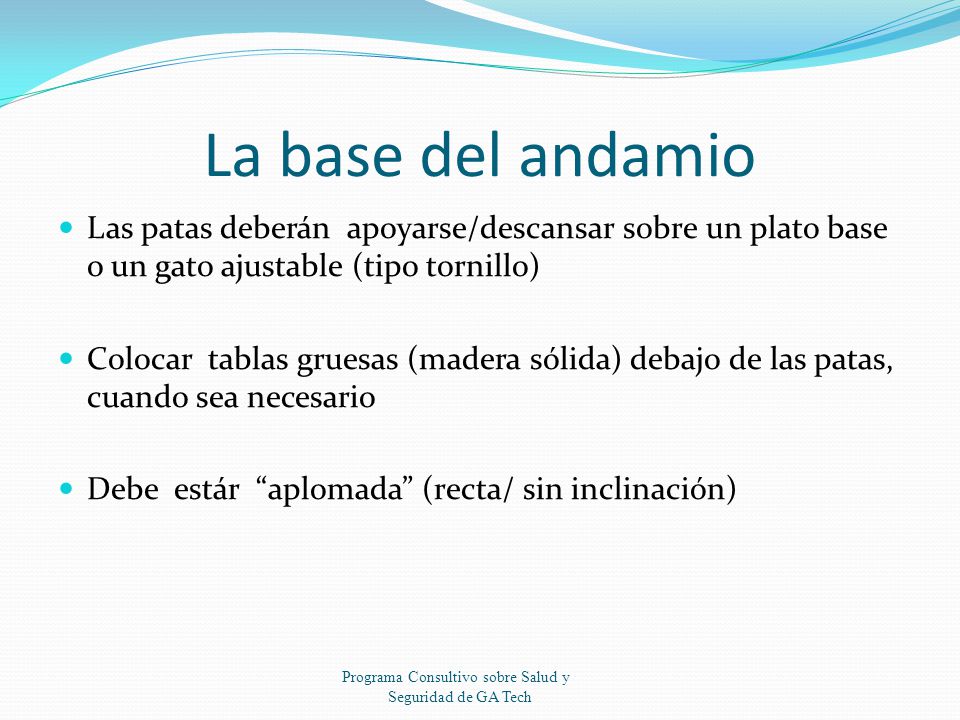

La base del andamio Las patas deberán apoyarse/descansar sobre un plato base o un gato ajustable (tipo tornillo) Colocar tablas gruesas (madera sólida) debajo de las patas, cuando sea necesario Debe estár “aplomada” (recta/ sin inclinación) Programa Consultivo sobre Salud y Seguridad de GA Tech

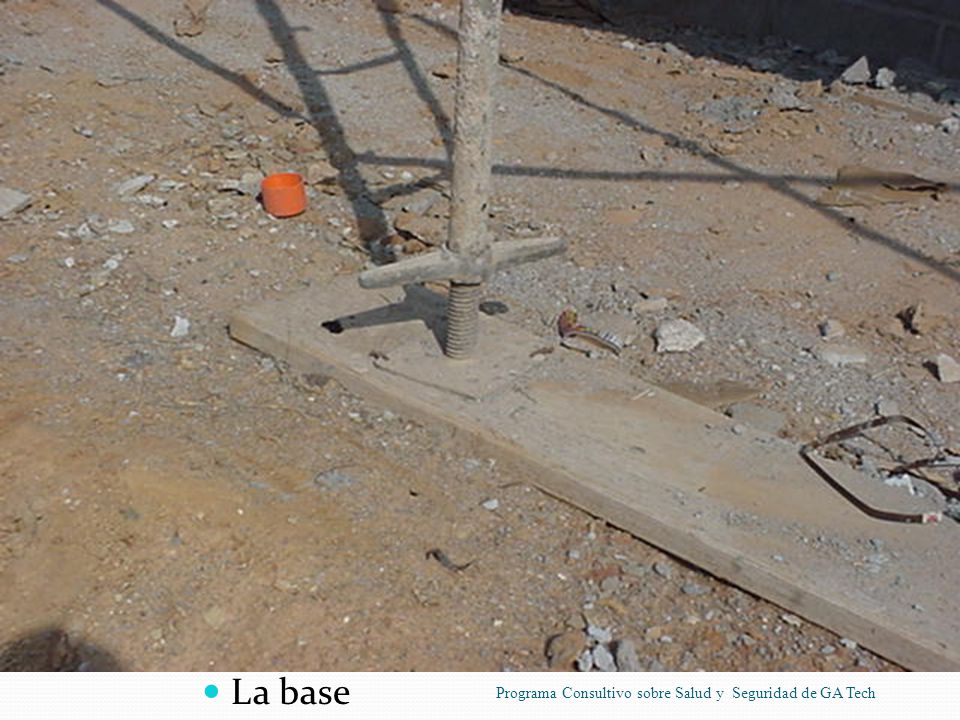

10 La base Programa Consultivo sobre Salud y Seguridad de GA Tech

11 Nivelado y aplomado Programa Consultivo sobre Salud y
Seguridad de GA Tech

12 Las partes componentes del andamio
Las bases Las armazones / secciones estructurales Los conectores cruzados en X Las plataformas (tablones gruesos y sólidos aprobados) Sistemas para protección contra caídas (barandales) El sistema / forma de acceso Programa Consultivo sobre Salud y Seguridad de GA Tech

13 Programa Consultivo sobre Salud y Seguridad de GA Tech
Las partes componentes Programa Consultivo sobre Salud y Seguridad de GA Tech

14 Programa Consultivo sobre Salud y

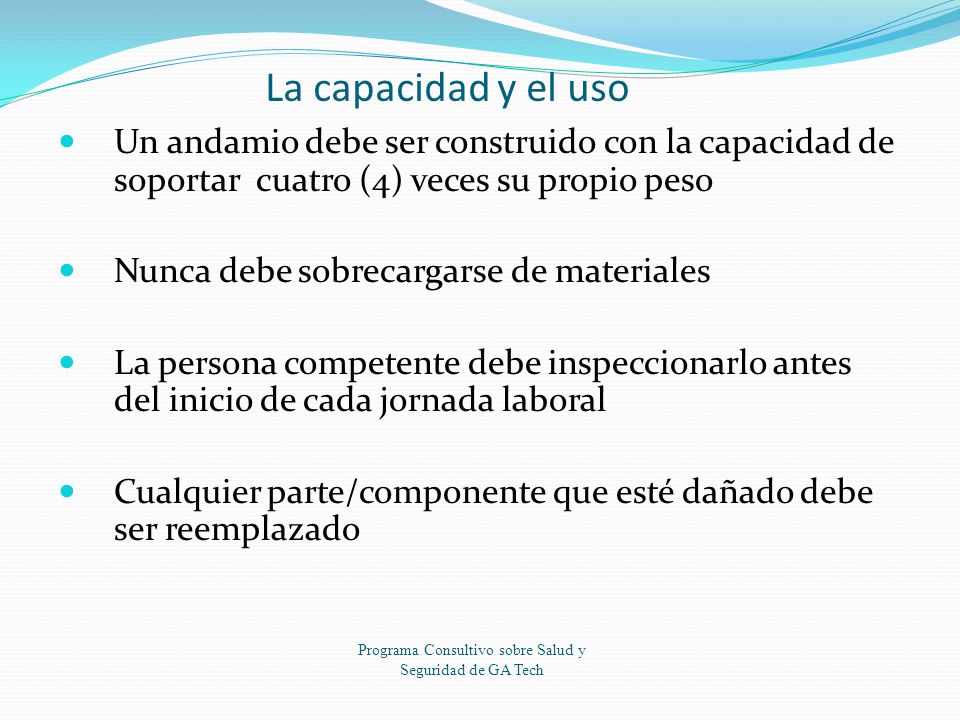

La capacidad y el uso Un andamio debe ser construido con la capacidad de soportar cuatro (4) veces su propio peso Nunca debe sobrecargarse de materiales La persona competente debe inspeccionarlo antes del inicio de cada jornada laboral Cualquier parte/componente que esté dañado debe ser reemplazado Programa Consultivo sobre Salud y Seguridad de GA Tech

15 Programa Consultivo sobre Salud y

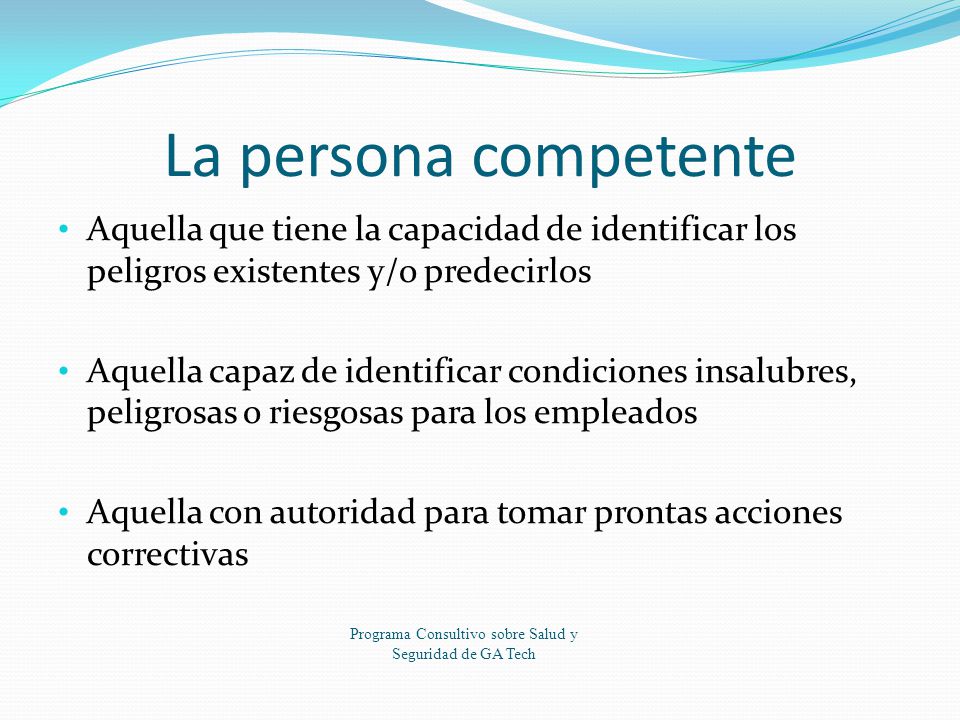

La persona competente Aquella que tiene la capacidad de identificar los peligros existentes y/o predecirlos Aquella capaz de identificar condiciones insalubres, peligrosas o riesgosas para los empleados Aquella con autoridad para tomar prontas acciones correctivas Programa Consultivo sobre Salud y Seguridad de GA Tech

16 Programa Consultivo sobre Salud y
La persona competente Programa Consultivo sobre Salud y Seguridad de GA Tech

17 Programa Consultivo sobre Salud y

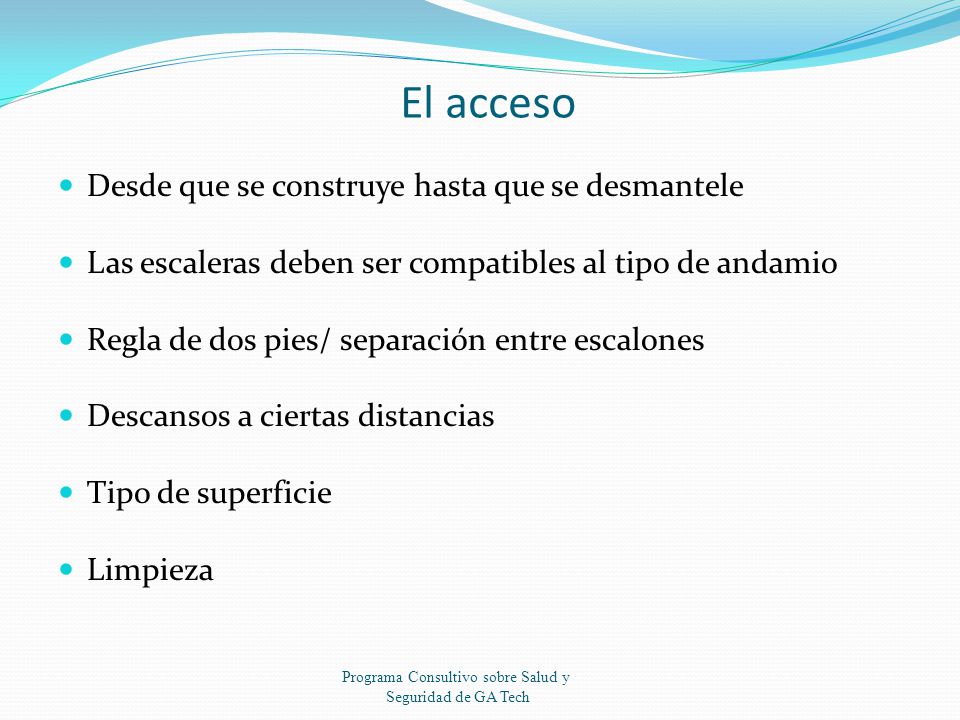

El acceso Desde que se construye hasta que se desmantele Las escaleras deben ser compatibles al tipo de andamio Regla de dos pies/ separación entre escalones Descansos a ciertas distancias Tipo de superficie Limpieza Programa Consultivo sobre Salud y Seguridad de GA Tech

18 Programa Consultivo sobre Salud

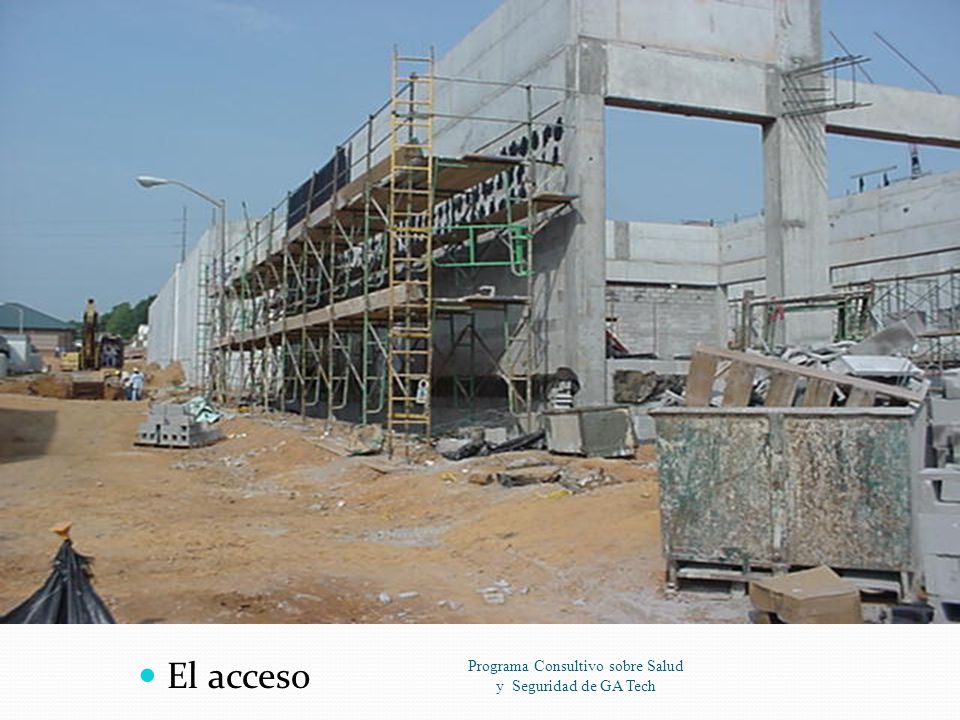

El acceso Programa Consultivo sobre Salud y Seguridad de GA Tech

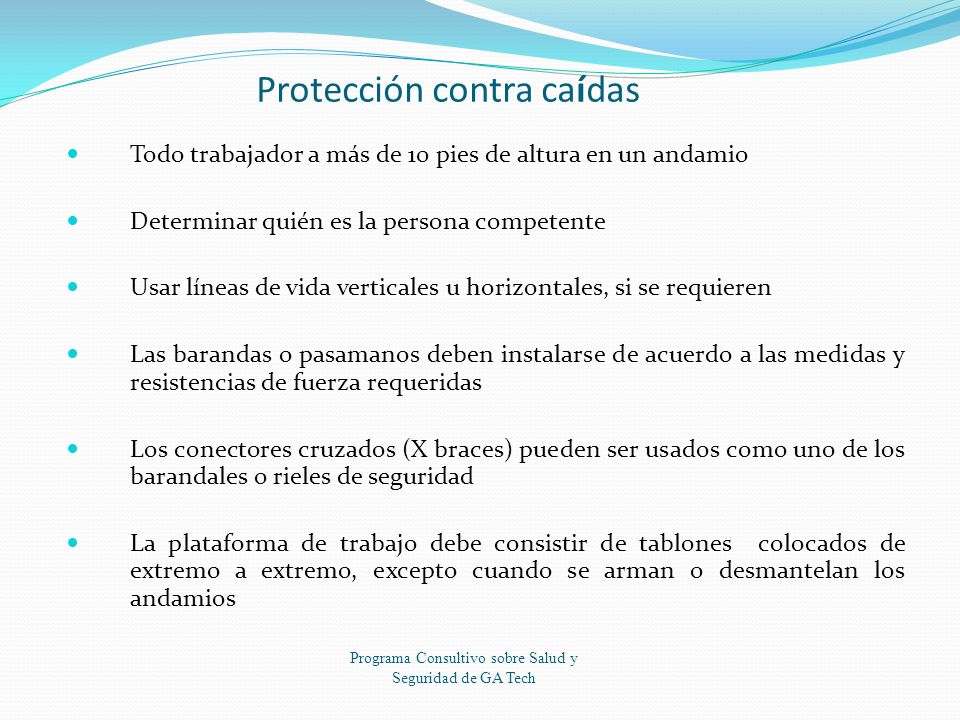

19 Protección contra caídas
Todo trabajador a más de 10 pies de altura en un andamio Determinar quién es la persona competente Usar líneas de vida verticales u horizontales, si se requieren Las barandas o pasamanos deben instalarse de acuerdo a las medidas y resistencias de fuerza requeridas Los conectores cruzados (X braces) pueden ser usados como uno de los barandales o rieles de seguridad La plataforma de trabajo debe consistir de tablones colocados de extremo a extremo, excepto cuando se arman o desmantelan los andamios Programa Consultivo sobre Salud y Seguridad de GA Tech

20 Programa Consultivo sobre Salud y Seguridad

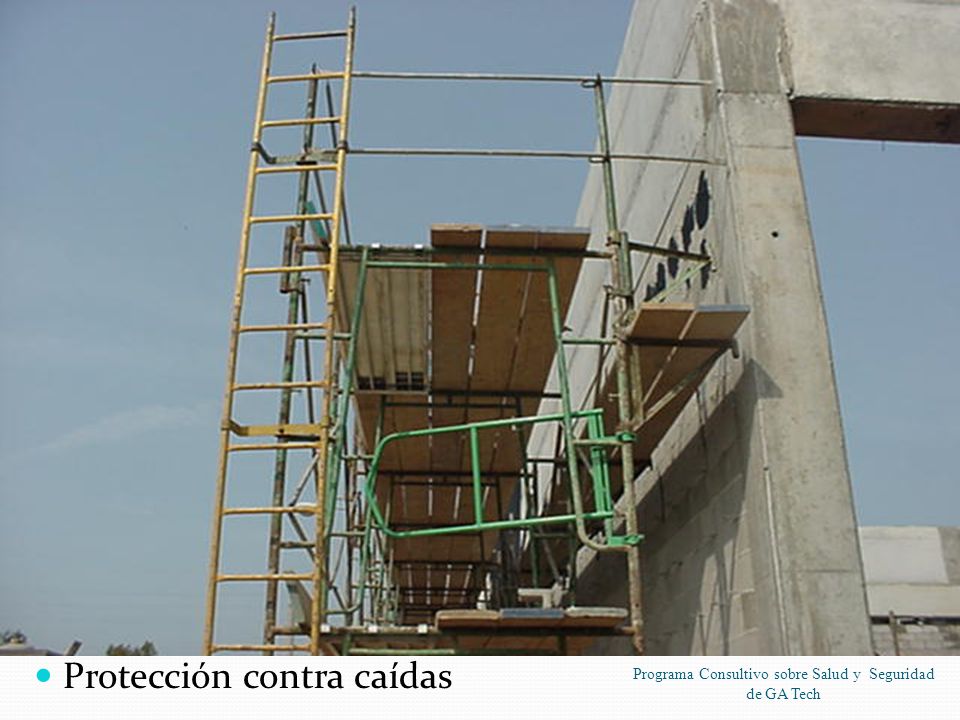

Protección contra caídas Programa Consultivo sobre Salud y Seguridad de GA Tech

21 Programa Consultivo sobre Salud

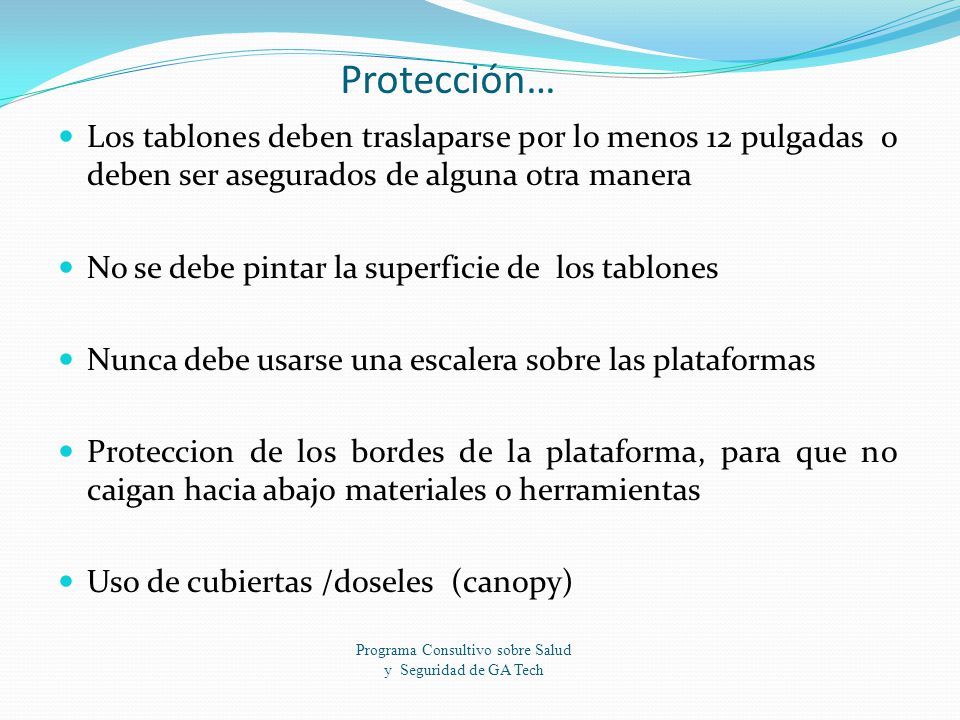

Protección… Los tablones deben traslaparse por lo menos 12 pulgadas o deben ser asegurados de alguna otra manera No se debe pintar la superficie de los tablones Nunca debe usarse una escalera sobre las plataformas Proteccion de los bordes de la plataforma, para que no caigan hacia abajo materiales o herramientas Uso de cubiertas /doseles (canopy) Programa Consultivo sobre Salud y Seguridad de GA Tech

22 Programa Consultivo sobre Salud y

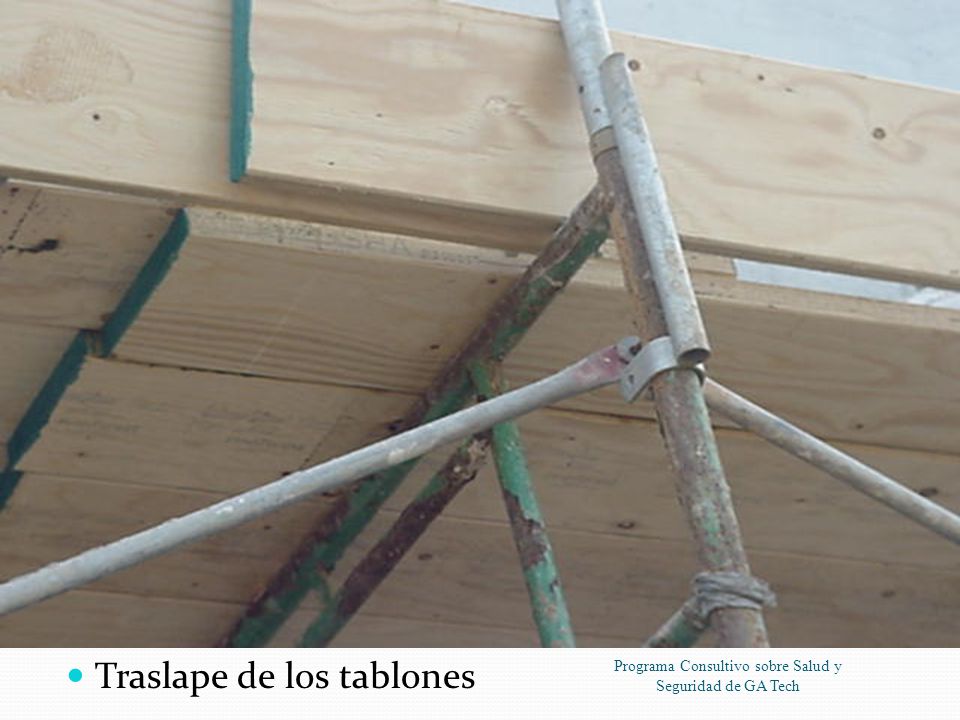

Traslape de los tablones Programa Consultivo sobre Salud y Seguridad de GA Tech

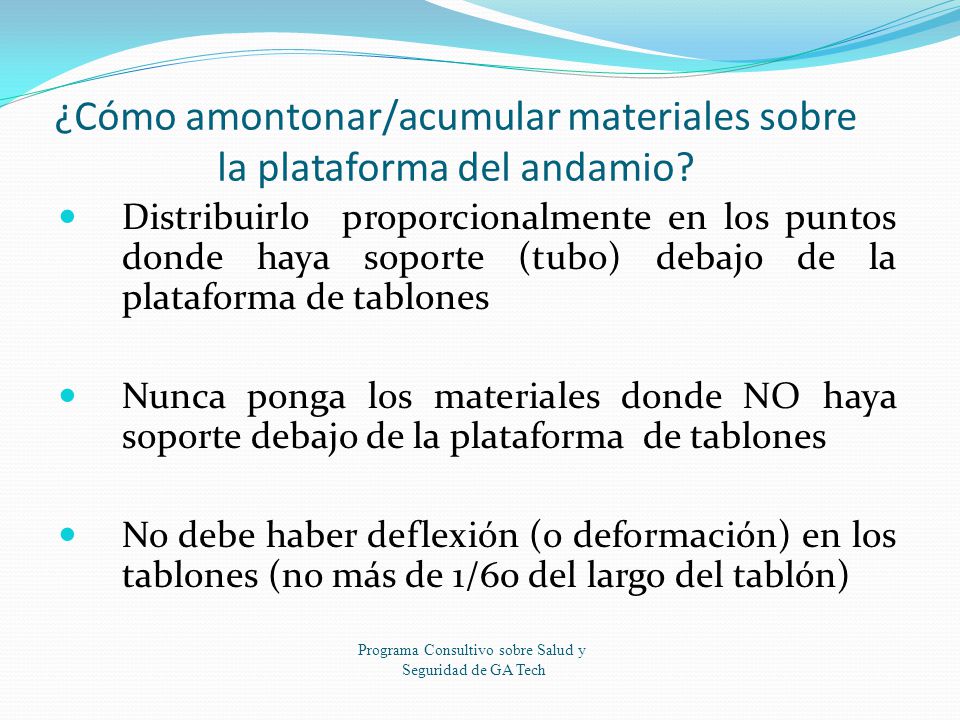

23 ¿Cómo amontonar/acumular materiales sobre la plataforma del andamio?
Distribuirlo proporcionalmente en los puntos donde haya soporte (tubo) debajo de la plataforma de tablones Nunca ponga los materiales donde NO haya soporte debajo de la plataforma de tablones No debe haber deflexión (o deformación) en los tablones (no más de 1/60 del largo del tablón) Programa Consultivo sobre Salud y Seguridad de GA Tech

24 Programa Consultivo sobre Salud y

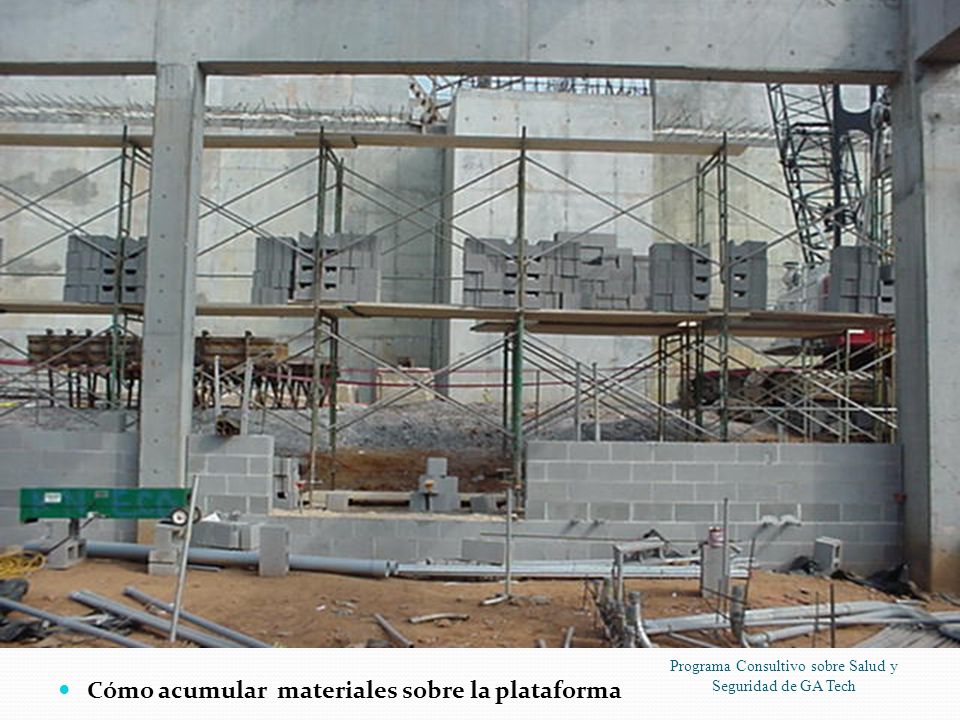

Seguridad de GA Tech Cómo acumular materiales sobre la plataforma

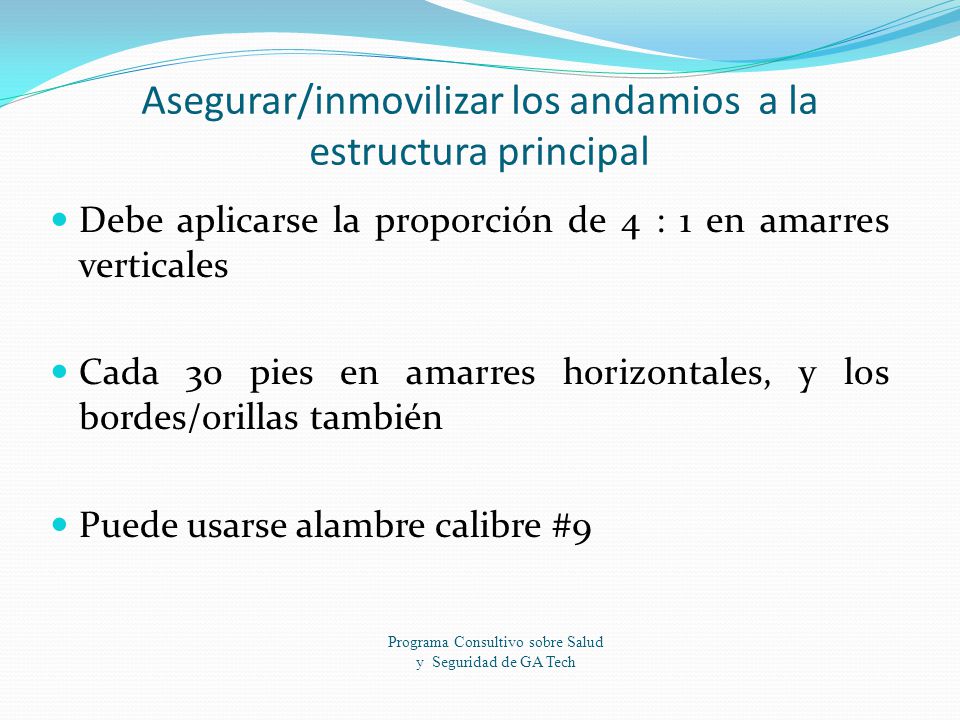

25 Asegurar/inmovilizar los andamios a la estructura principal
Debe aplicarse la proporción de 4 : 1 en amarres verticales Cada 30 pies en amarres horizontales, y los bordes/orillas también Puede usarse alambre calibre #9 Programa Consultivo sobre Salud y Seguridad de GA Tech

26 Programa Consultivo sobre Salud

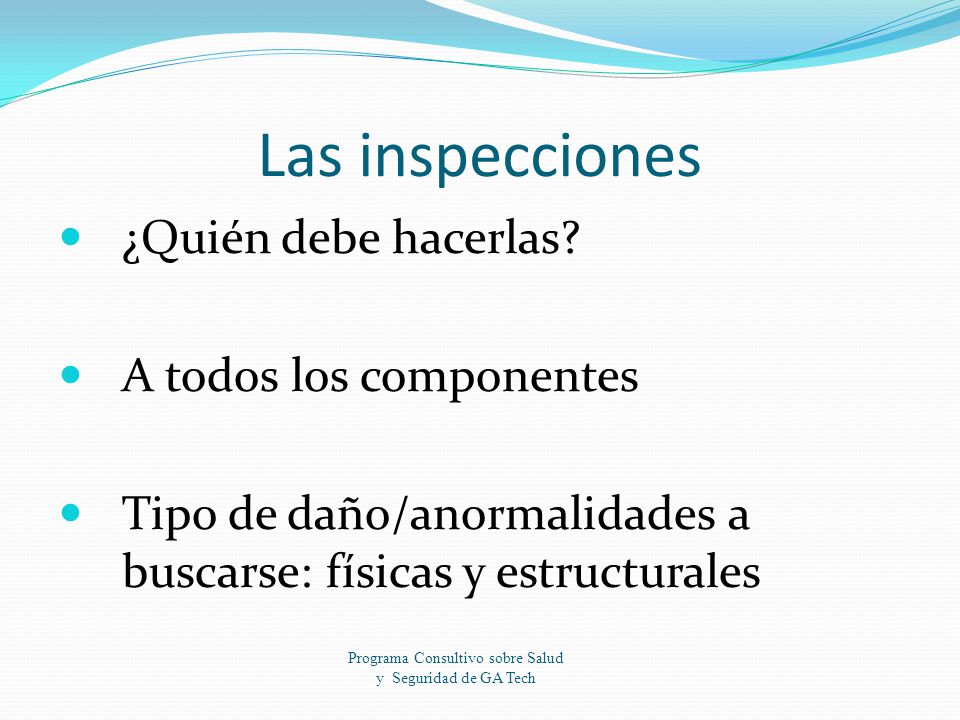

Las inspecciones ¿Quién debe hacerlas? A todos los componentes Tipo de daño/anormalidades a buscarse: físicas y estructurales Programa Consultivo sobre Salud y Seguridad de GA Tech

27 Programa Consultivo sobre Salud
El adiestramiento Cinco áreas principales a considerar: Caídas Acceso Materiales y objetos sobre los andamios Riesgo de electrocutamiento Derrumbe/desplome de la estructura (andamio) Procedimientos para corregir irregularidades / fallas en la construcción y uso del andamio Programa Consultivo sobre Salud y Seguridad de GA Tech

28 Programa Consultivo sobre Salud
Adiestramiento… Uso apropiado del andamio Capacidades de carga Requerimientos de la Seccion L Adiestramiento para los supervisores/entrenadores Re-adiestramiento para refrescar la información y afianzar el nivel de competencia Programa Consultivo sobre Salud y Seguridad de GA Tech
