Transmisor Ultrasónico Echotel ® Modelo 335 4-hilos, NEMA-6, 2” NPT Alimentación eléctrica (85-255 Vac o 10.5-40Vdc / 10.5-28Vac) Salida 4-20mA & relé SPDT Transductor de 50 KHz (polipropileno) Carcaza de aluminio (2 compartimientos) Rango 8 Mts, banda muerta 36 cms Distancia, nivel, volumen, medición de caudal a canal abierto Por debajo de US$1000
3
Transmisor Ultrasónico Echotel ® Modelo 335 Programación con imán o con módulo digital removible
4
Poderoso transductor: 50 kHz con pulso rápido (~20 pulsos.seg vs ~4 pps en los otros Echotel) Rango de 8 metros & banda muerta de 36 cms Conexiones de proceso de 2” NPT o 2” BSP Material de polipropileno NEMA 6P (sumergible) Haz de 7º concentra la señal ultrasónica Transmisor Ultrasónico Echotel ® Modelo 335
5
Electrónica integral 4-20 mA & relé 3A SPDT Carcaza de doble compartimiento en aluminio NEMA 6 (IP 67) Procesamiento avanzado de la señal digital para mayor confiabilidad Supresión de objetos fijos Electrónica Transmisor Ultrasónico Echotel ® Modelo 335
6

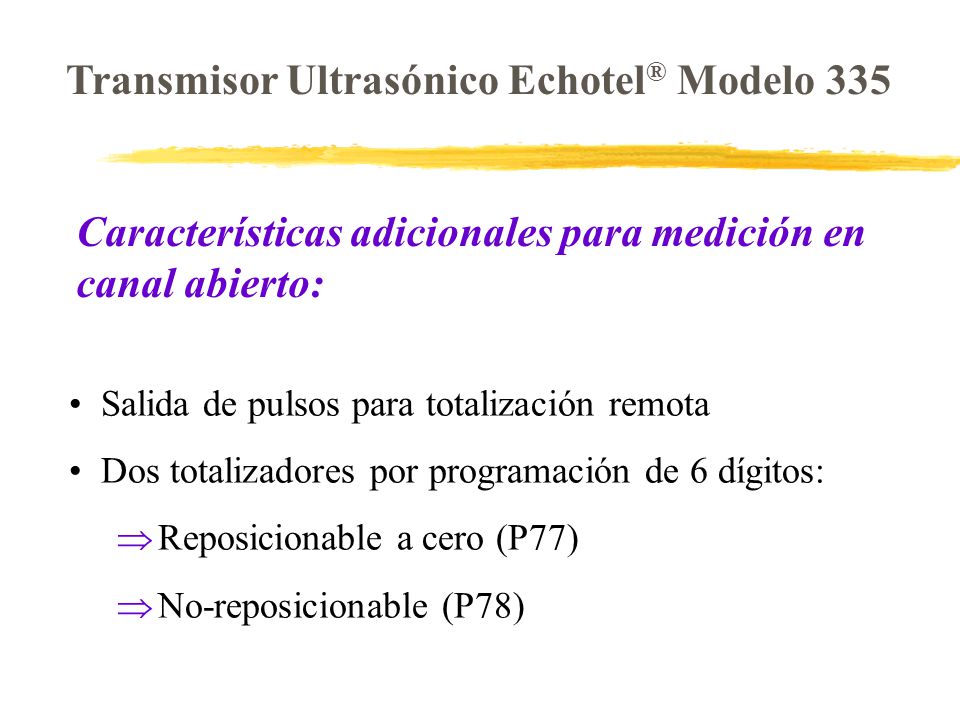

Características adicionales para medición en canal abierto: Salida de pulsos para totalización remota Dos totalizadores por programación de 6 dígitos: Reposicionable a cero (P77) No-reposicionable (P78) Transmisor Ultrasónico Echotel ® Modelo 335
7
Interfase amigable con gráfico de barra y dígitos LCD, 4 botones y 3 LED: Pantalla de 6 dígitos Gráfico de barras indica magnitud de la señal del eco o % nivel en tanque Módulo enchufable permite configuración en varias unidades 3 LED: COM / ECHO/RELAY Módulo LCD & LED’s Transmisor Ultrasónico Echotel ® Modelo 335
8
El módulo LCD se emplea para configuración básica (QuickSet) o avanzada: QuickSet permite configurar la unidad con solo 8 parámetros La configuración avanzada se usa para aplicaciones de volúmen y medición de caudal en canal abierto Configuración Transmisor Ultrasónico Echotel ® Modelo 335
9
La vara magnética puede ser empleada para la configuración básica de los siguientes parámetros: Ajuste del 4 mA y 20 mA Indicación de error de falla-segura (3.6 mA, 22 mA, o HOLD) Ajuste del relé de alarma Síncope de tiempo (10, 30, or 60 seg) Reposición de la unidad Configuración Transmisor Ultrasónico Echotel ® Modelo 335
10
ò Este transmisor económico (~$800) nos permite ahora competir con The Probe de Milltronics, con Flowline & otras unidades por debajo de $1,000 ò Hay potenciales cuantiosos en el mercado del agua, químicos, alimentos & bebidas e industrias que no requieren aprobaciones específicas ò El Echotel 335 es el transmisor con mayor cantidad de opciones y características en el mercado por debajo de $1,000 ¿Dónde vender la unidad y quién es la competencia? Transmisor Ultrasónico Echotel ® Modelo 335
11
ò Los transmisores 360/361 serán eliminados inmediatamente ò Los modelos 350/351 se limitarán a aplicaciones que requieran aprobaciones Explosion-Proof ò Si tenemos éxito obteniendo aprobaciones N.I., eliminaremos los modelos 350/351 ò La versión a 2-hilos I.S. estará disponible para finales de año. Con ello eliminaremos el modelo 352 ¿Dónde se ubica el 335 dentro de la línea Echotel? Transmisor Ultrasónico Echotel ® Modelo 335
12
ò Hay unidades muy parecidas en el mercado, pero debe ofrecerse como un producto “calidad Magnetrol” ò 100 unidades en stock para despachos ESP (la mayoría son VAC con el módulo LCD) ò “Launch Package” incluye el manual para la programación rápida “QuickSet” ò Bélgica ya tiene el manual I/O disponible. Downers Grove lo tendra a finales de septiembre ¿Qué mas debemos saber? Transmisor Ultrasónico Echotel ® Modelo 335
13
Estamos muy entusiasmados con el lanzamiento de este nuevo miembro de la familia Echotel!! Lean detenidamente el paquete de lanzamiento para que comprendan porqué estamos tan confiados de que el 335 es mejor que cualquier otra unidad ultrasónica en el mercado por debajo de los $1,000!! Transmisor Ultrasónico Echotel ® Modelo 335
