ECLIPSE Radar de Onda Guiada OPCIONES

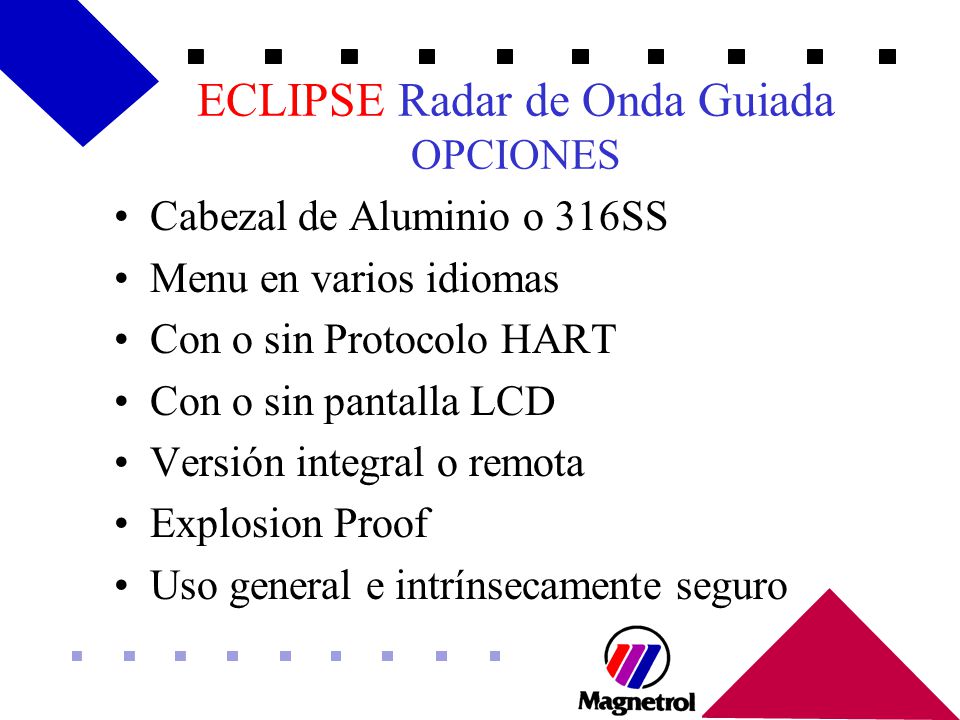

Cabezal de Aluminio o 316SS Menu en varios idiomas Con o sin Protocolo HART Con o sin pantalla LCD Versión integral o remota Explosion Proof Uso general e intrínsecamente seguro
2

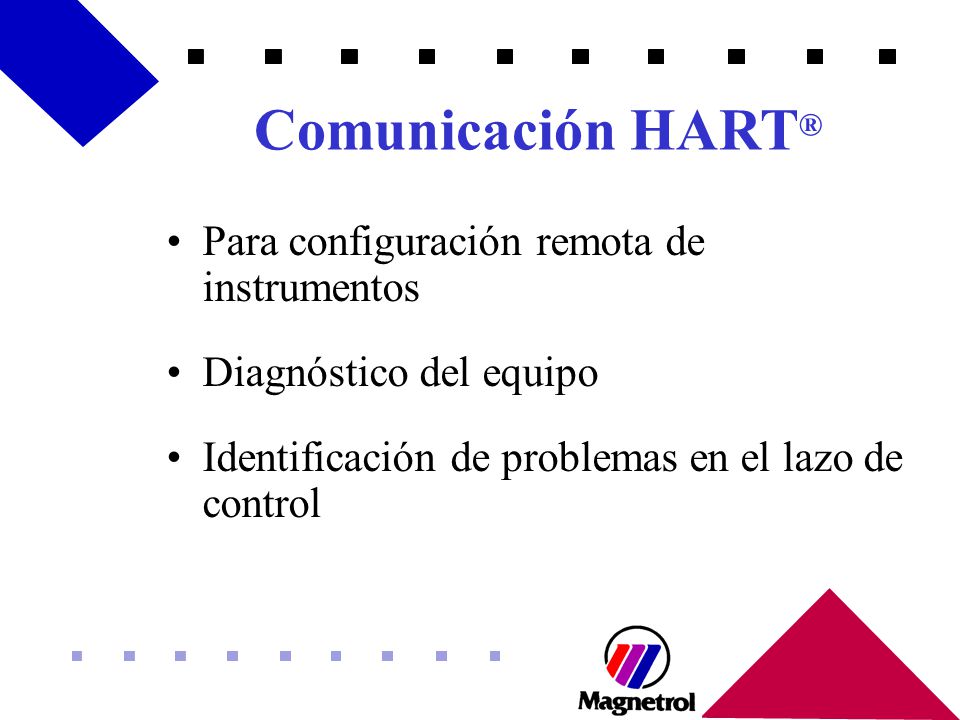

Comunicación HART® Para configuración remota de instrumentos
Diagnóstico del equipo Identificación de problemas en el lazo de control
3
Comunicación HART® HART® - Highway Addressable Remote Transmitter

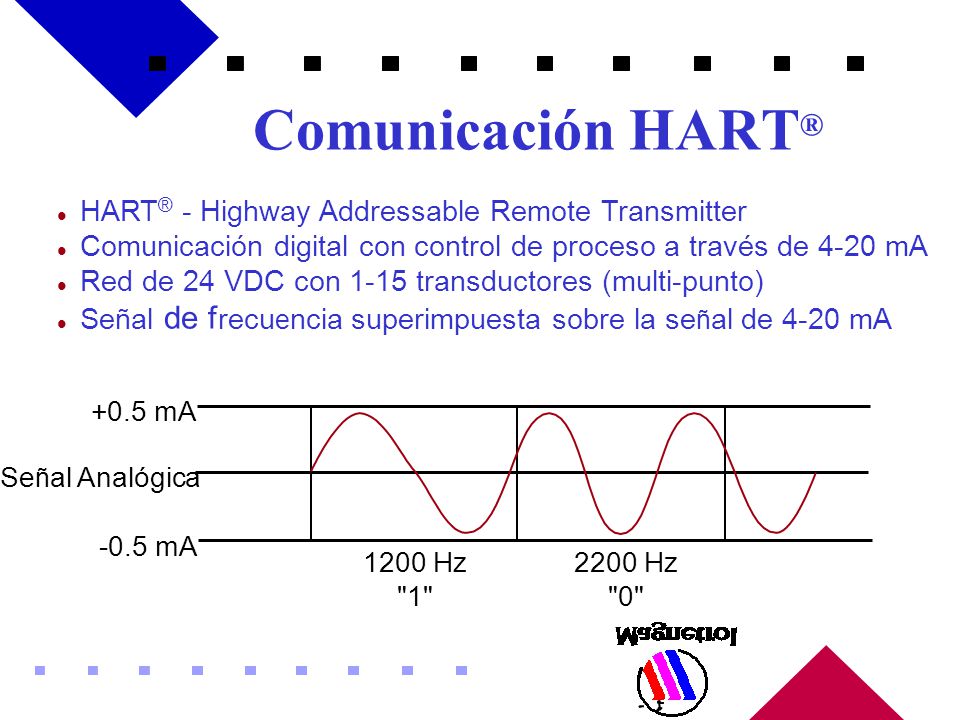

Comunicación digital con control de proceso a través de 4-20 mA Red de 24 VDC con 1-15 transductores (multi-punto) Señal de frecuencia superimpuesta sobre la señal de 4-20 mA +0.5 mA -0.5 mA Señal Analógica 1200 Hz "1" 2200 Hz "0"
4

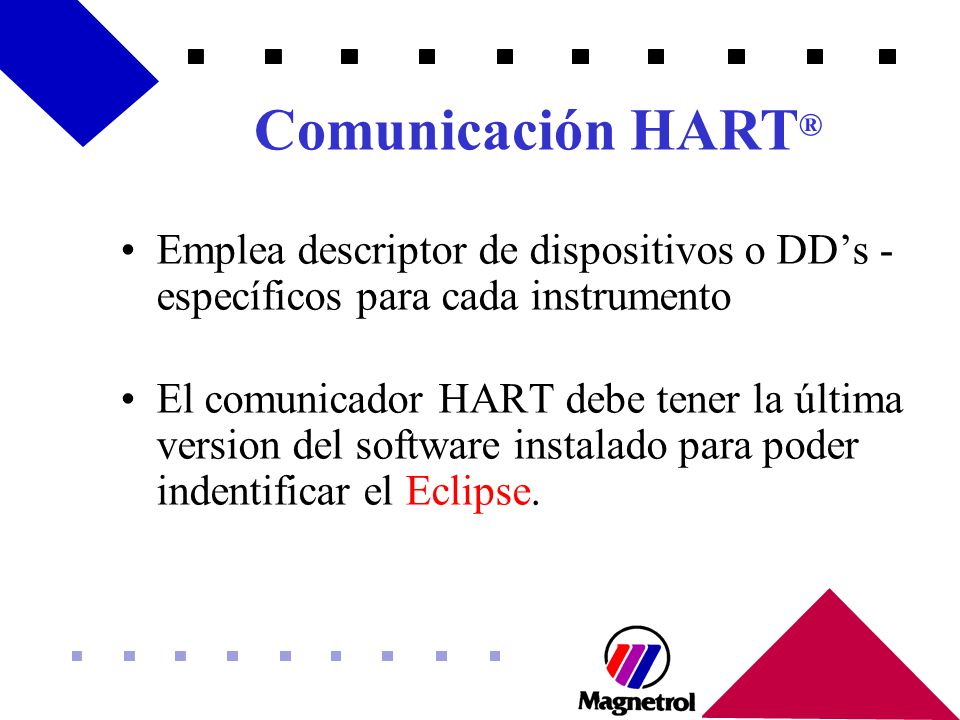

Comunicación HART® Emplea descriptor de dispositivos o DD’s -específicos para cada instrumento El comunicador HART debe tener la última version del software instalado para poder indentificar el Eclipse.
5
Interconexión HART Módulo de carga (resistor 250 ohm)

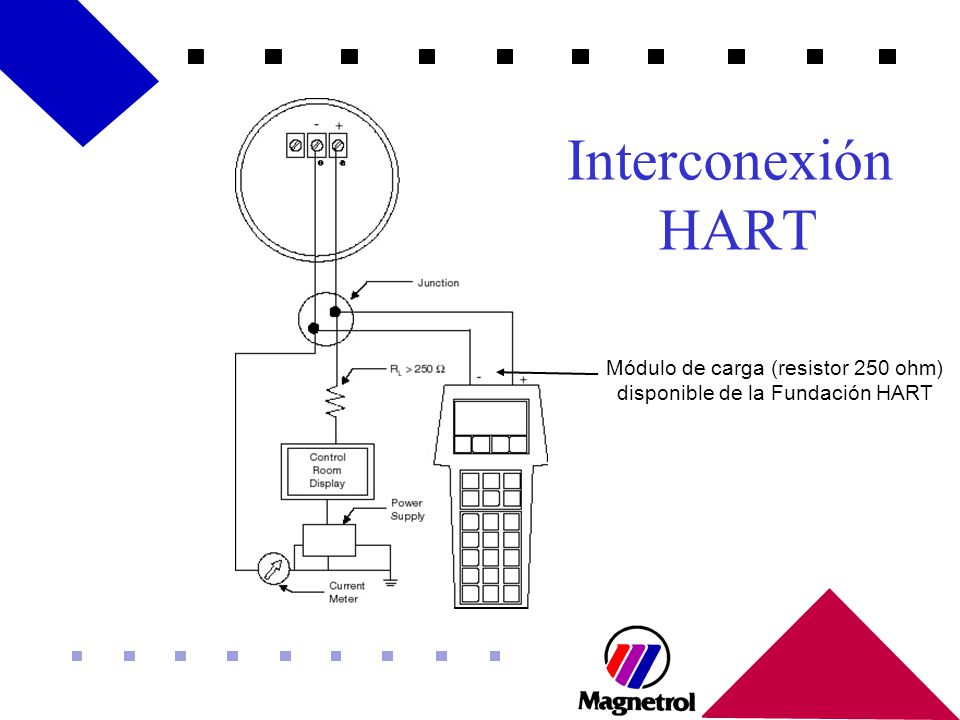

disponible de la Fundación HART A small 250 ohm load resistor module (p/n ) is available from the HART Service Center that plugs directly into the communicator.
6

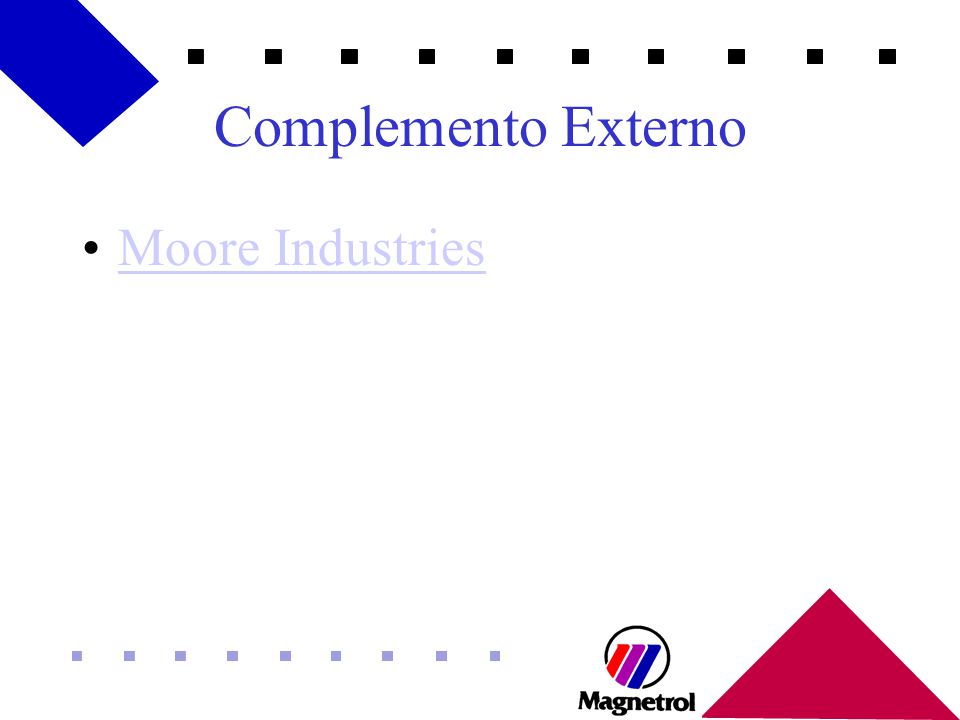

Complemento Externo Moore Industries
7
Uso General & Seguridad Intrínseca Model 705-XXXX-1XX

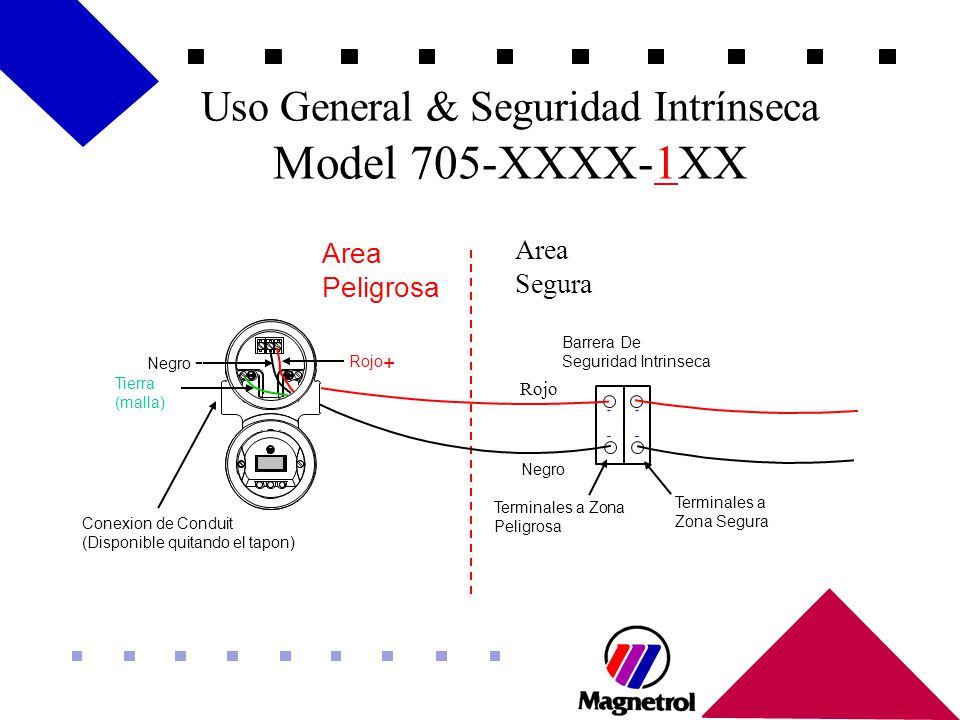

Area Peligrosa Area Segura Barrera De Seguridad Intrinseca Negro - Rojo + Tierra (malla) Rojo + + _ _ The model for General Purpose and Intrinsically Safe are identical. Difference- if the area classification demands an Intrinsically Safe installation the customer supplies the IS barrier. Negro Terminales a Zona Peligrosa Terminales a Zona Segura Conexion de Conduit (Disponible quitando el tapon)
8
A Prueba de Explosión Modelo 705-XXXX-5XX

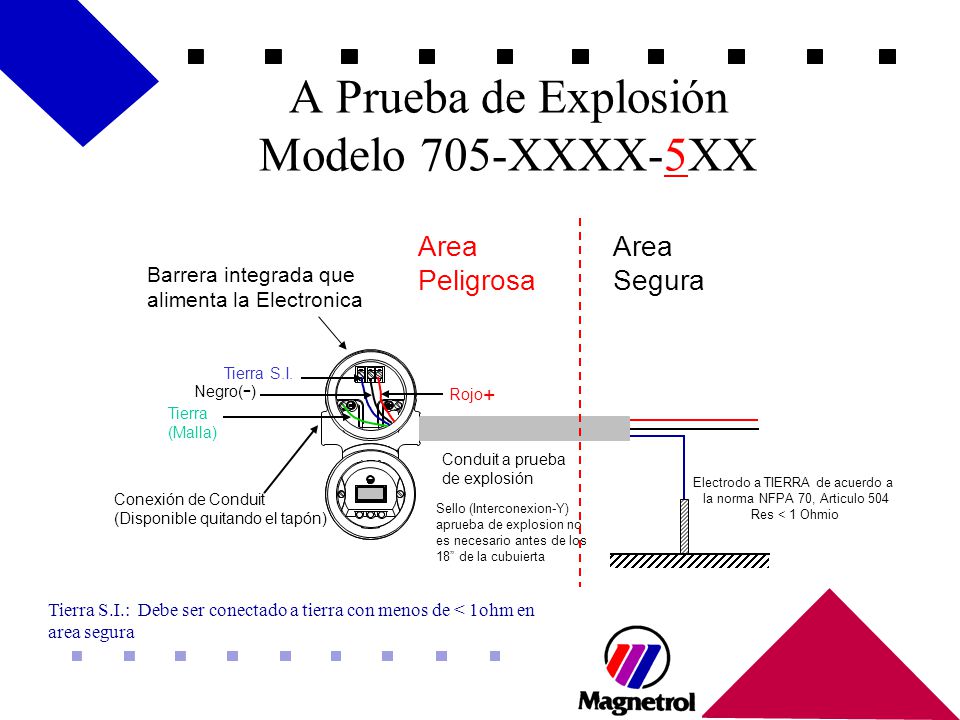

Area Peligrosa Area Segura Barrera integrada que alimenta la Electronica Tierra S.I. Negro(-) Rojo + Tierra (Malla) Conduit a prueba de explosión - On-board barrier renders Electronics compartment IS - No need for explosion-proof conduit fitting (EY seal) IMPORTANT IS Ground terminal must be connected to a ground in a safe area with <1 ohm resistance to ground. Electrodo a TIERRA de acuerdo a la norma NFPA 70, Articulo 504 Res < 1 Ohmio Conexión de Conduit (Disponible quitando el tapón) Sello (Interconexion-Y) aprueba de explosion no es necesario antes de los 18” de la cubuierta Tierra S.I.: Debe ser conectado a tierra con menos de < 1ohm en area segura
