2 ESFERÓMETRO

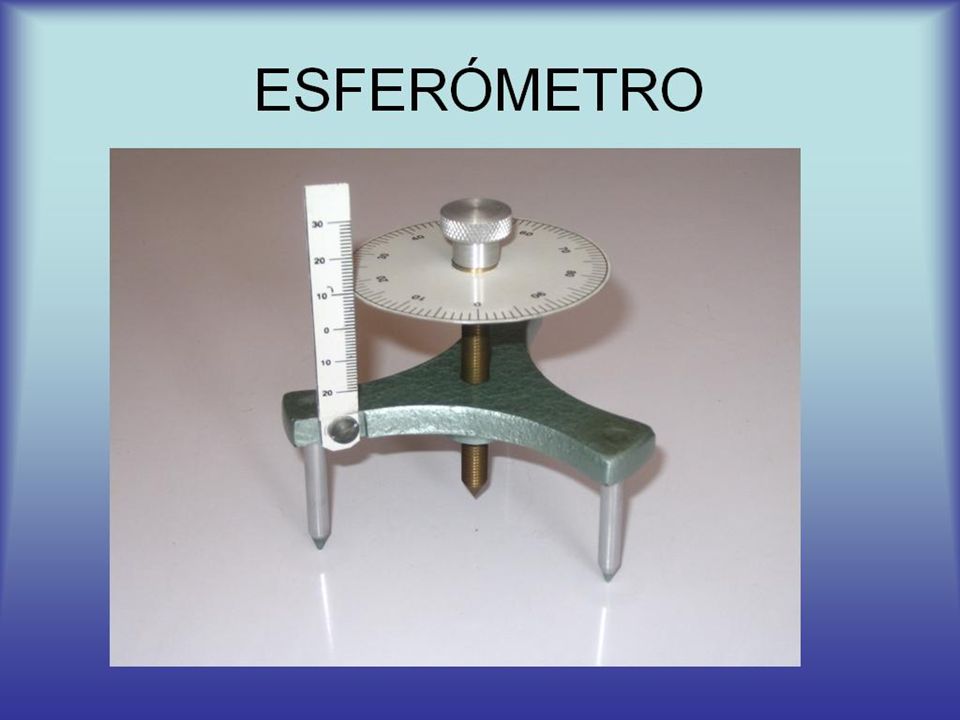

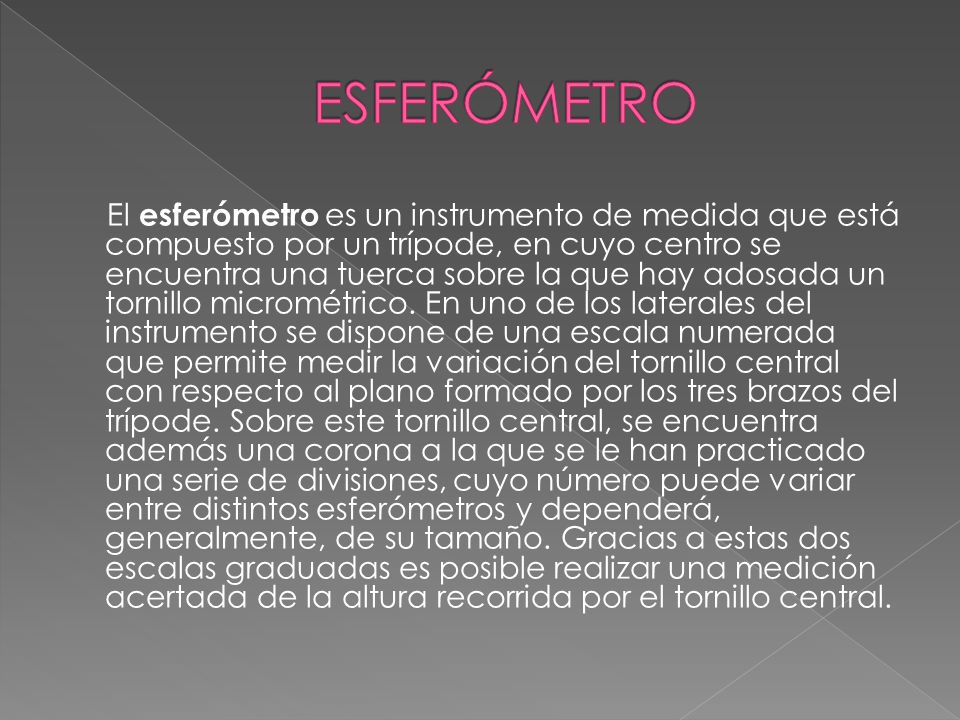

3 ESFERÓMETRO El esferómetro es un instrumento de medida que está compuesto por un trípode, en cuyo centro se encuentra una tuerca sobre la que hay adosada un tornillo micrométrico. En uno de los laterales del instrumento se dispone de una escala numerada que permite medir la variación del tornillo central con respecto al plano formado por los tres brazos del trípode. Sobre este tornillo central, se encuentra además una corona a la que se le han practicado una serie de divisiones, cuyo número puede variar entre distintos esferómetros y dependerá, generalmente, de su tamaño. Gracias a estas dos escalas graduadas es posible realizar una medición acertada de la altura recorrida por el tornillo central.

4

5

6

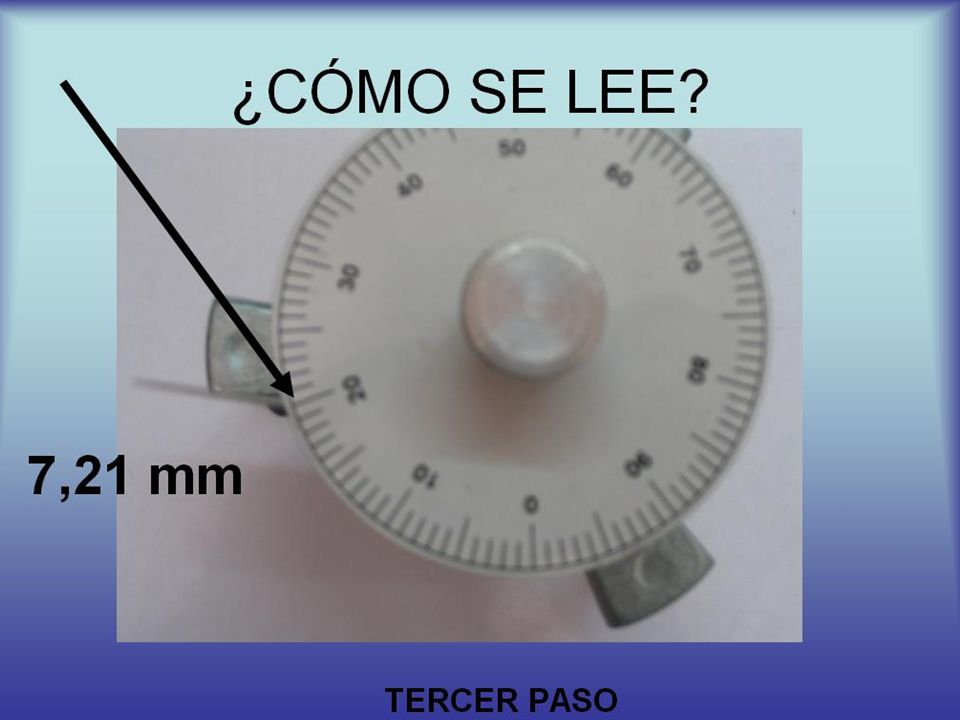

7 ESFERÓMETRO PRIMER PASO: se coloca el objeto que vayamos a medir (moneda, borrador u objetos pequeños) debajo del tornillo en la mitad del trípode asegurando que quede ajustado. SEGUNDO PASO: ahora miramos la escala numerada por centímetros y fijamos el numero en el que se encuentra la rueda en la escala numerada en este caso (medida de un borrador) marco 7 TERCER PASO: la rueda se encarga de medir los milímetros según donde se encuentre la escala numerada en este caso marca 21 mm en conclusión el borrador mide 7,21 mm.

8

9 TORNILLO MICROMETRICO

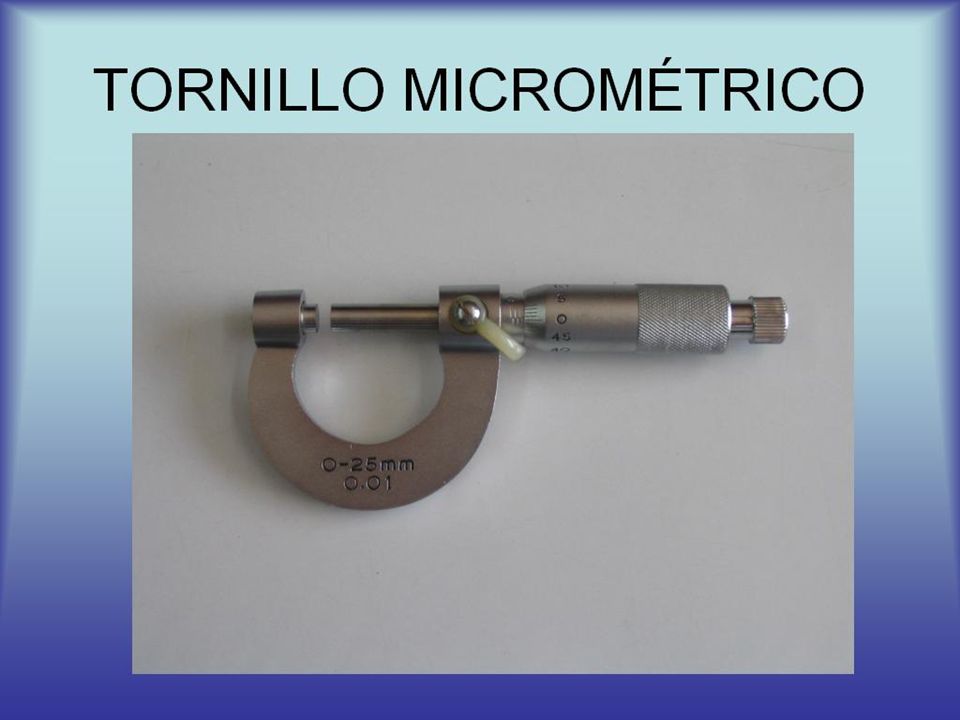

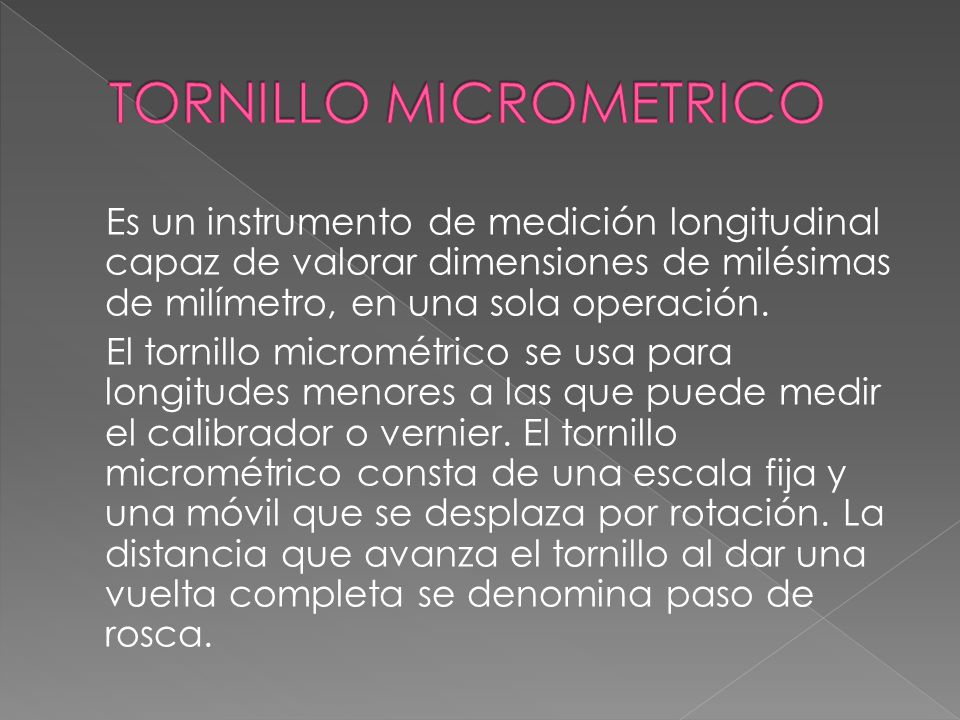

Es un instrumento de medición longitudinal capaz de valorar dimensiones de milésimas de milímetro, en una sola operación. El tornillo micrométrico se usa para longitudes menores a las que puede medir el calibrador o vernier. El tornillo micrométrico consta de una escala fija y una móvil que se desplaza por rotación. La distancia que avanza el tornillo al dar una vuelta completa se denomina paso de rosca.

10

11

12 TORNILLO MICROMÉTRICO

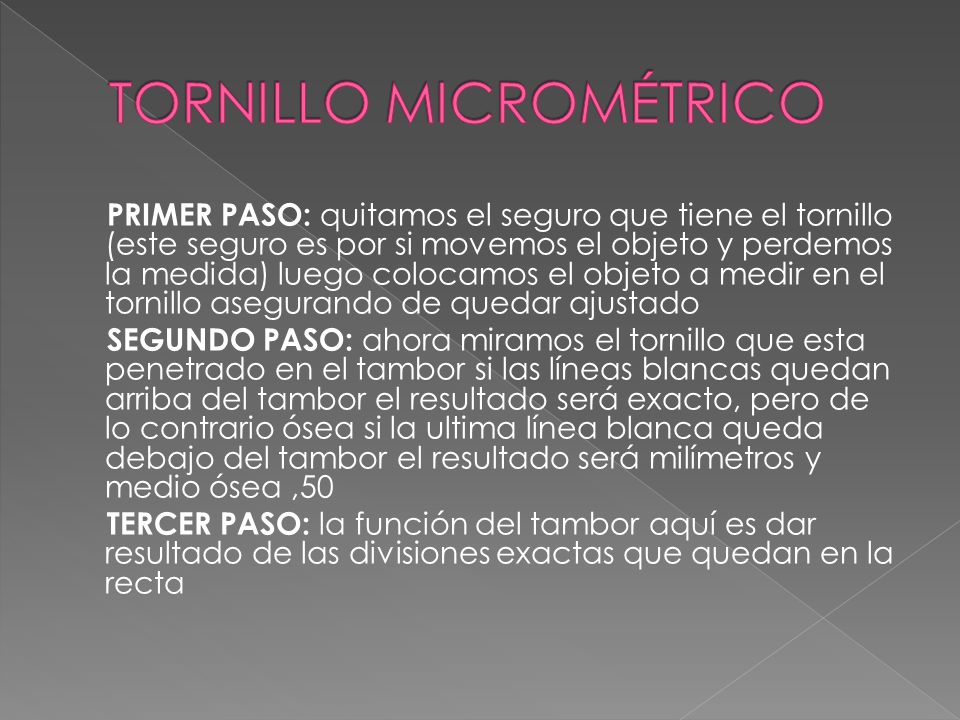

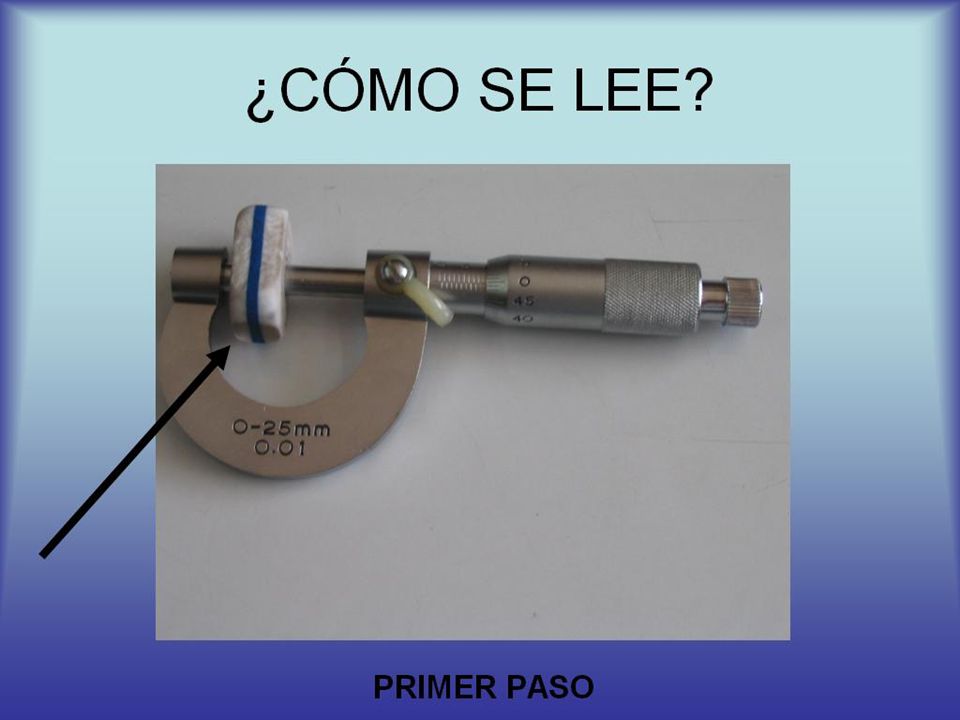

PRIMER PASO: quitamos el seguro que tiene el tornillo (este seguro es por si movemos el objeto y perdemos la medida) luego colocamos el objeto a medir en el tornillo asegurando de quedar ajustado SEGUNDO PASO: ahora miramos el tornillo que esta penetrado en el tambor si las líneas blancas quedan arriba del tambor el resultado será exacto, pero de lo contrario ósea si la ultima línea blanca queda debajo del tambor el resultado será milímetros y medio ósea ,50 TERCER PASO: la función del tambor aquí es dar resultado de las divisiones exactas que quedan en la recta

13

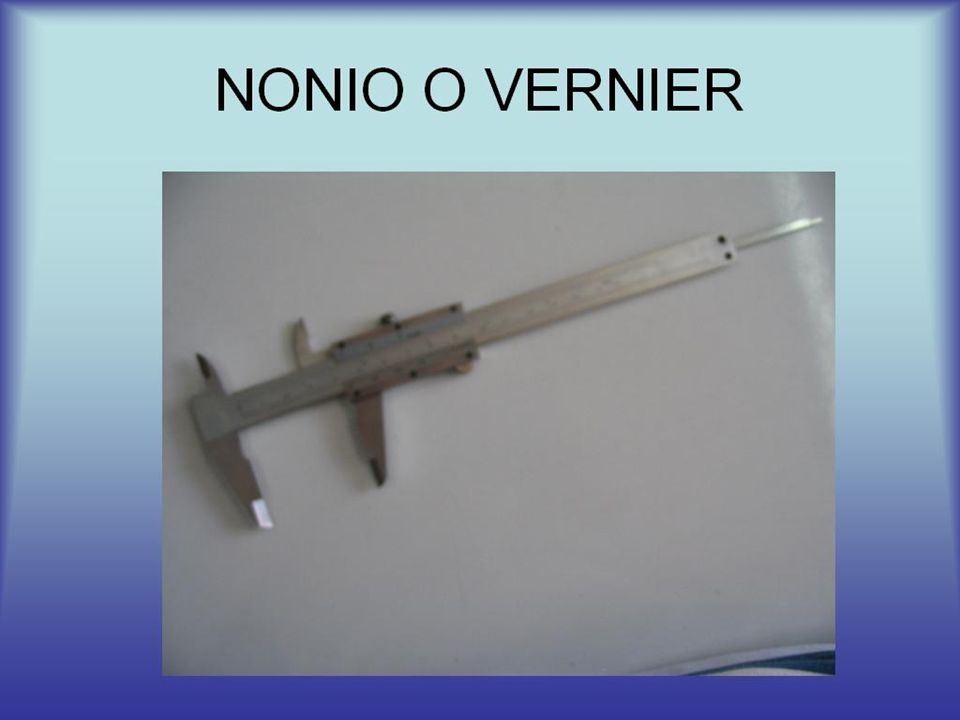

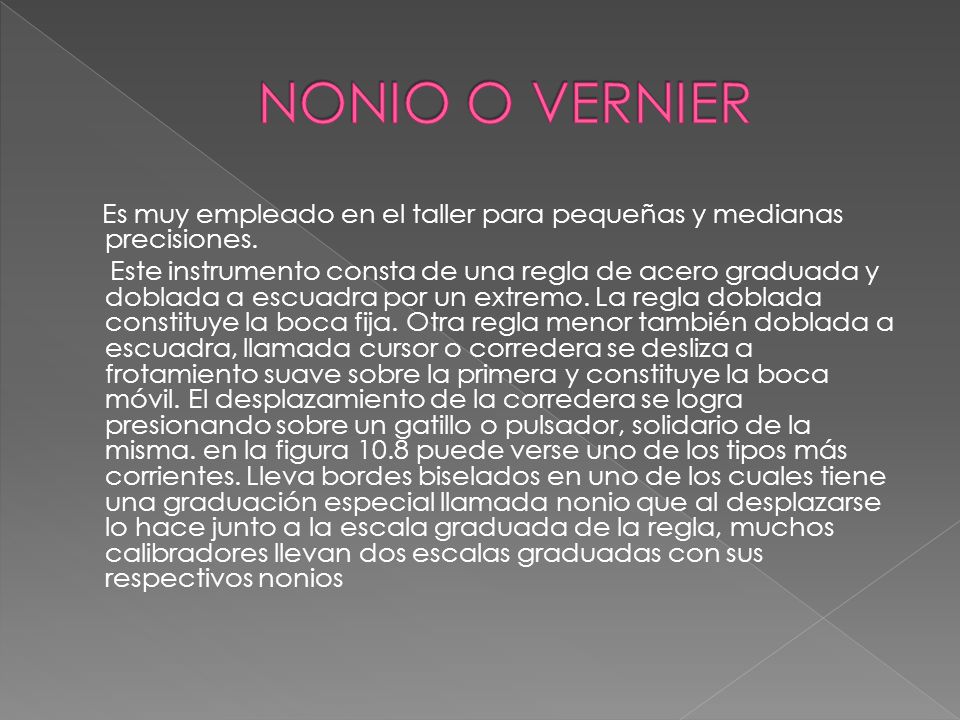

14 NONIO O VERNIER Es muy empleado en el taller para pequeñas y medianas precisiones. Este instrumento consta de una regla de acero graduada y doblada a escuadra por un extremo. La regla doblada constituye la boca fija. Otra regla menor también doblada a escuadra, llamada cursor o corredera se desliza a frotamiento suave sobre la primera y constituye la boca móvil. El desplazamiento de la corredera se logra presionando sobre un gatillo o pulsador, solidario de la misma. en la figura 10.8 puede verse uno de los tipos más corrientes. Lleva bordes biselados en uno de los cuales tiene una graduación especial llamada nonio que al desplazarse lo hace junto a la escala graduada de la regla, muchos calibradores llevan dos escalas graduadas con sus respectivos nonios

15

16

17

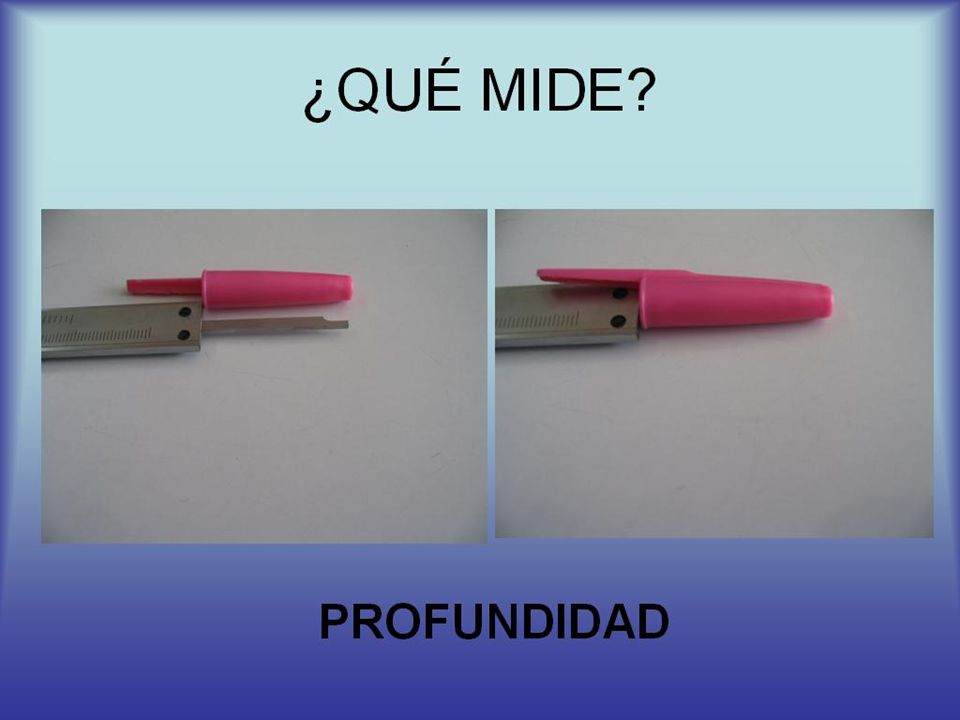

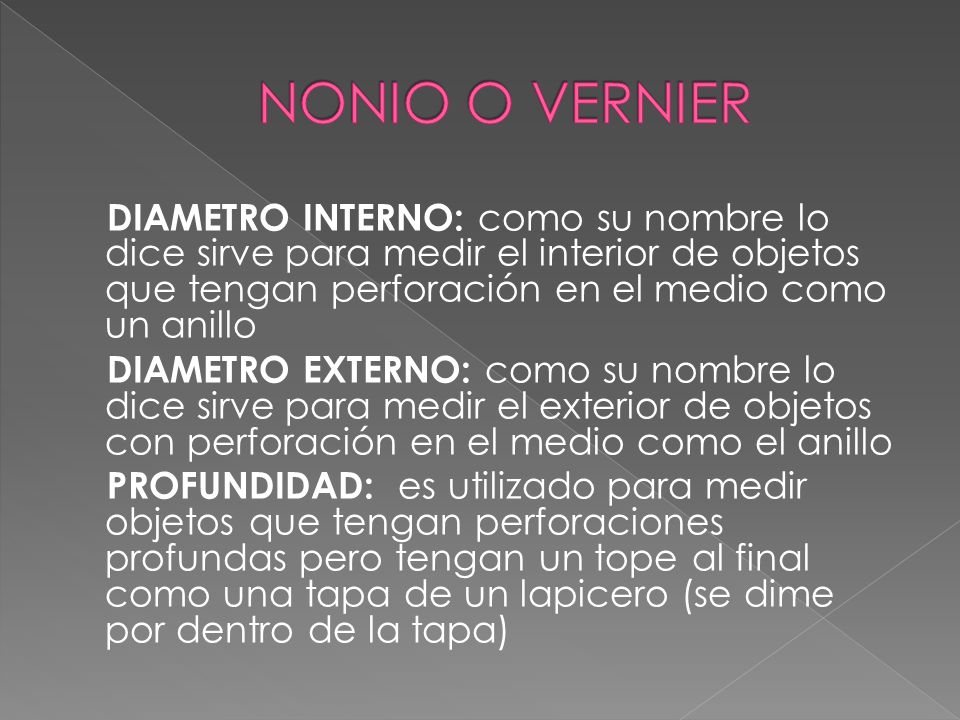

18 NONIO O VERNIER DIAMETRO INTERNO: como su nombre lo dice sirve para medir el interior de objetos que tengan perforación en el medio como un anillo DIAMETRO EXTERNO: como su nombre lo dice sirve para medir el exterior de objetos con perforación en el medio como el anillo PROFUNDIDAD: es utilizado para medir objetos que tengan perforaciones profundas pero tengan un tope al final como una tapa de un lapicero (se dime por dentro de la tapa)

19

20

21 NONIO O VERNIER toma un fragmento de la regla –que en el sistema decimal es un múltiplo de diez menos uno: 9, 19, etc.– y lo divide en un número más de divisiones: 10, 20,... En la figura se toman 9 divisiones de la regla y la dividen en diez partes iguales; es el caso más sencillo, de tal modo que cada una de estas divisiones sea de 0,9 unidades de la regla. Esto hace que si la división cero del nonio coincide con la división cero de la regla, la distancia entre la primera división de la regla y la primera del nonio sea de 0,1; que entre la segunda división de la regla y la segunda del nonio haya una diferencia de 0,2; y así, sucesivamente, de forma que entre la décima división de la regla y la décima del nonio haya 1,0, es decir: la décima división del nonio coincide con la novena de la regla, según se ha dicho en la forma de construcción del nonio. Esto hace que en todos los casos en los que el punto 0 del nonio coincide con una división de la regla el punto diez del nonio también lo hace

22

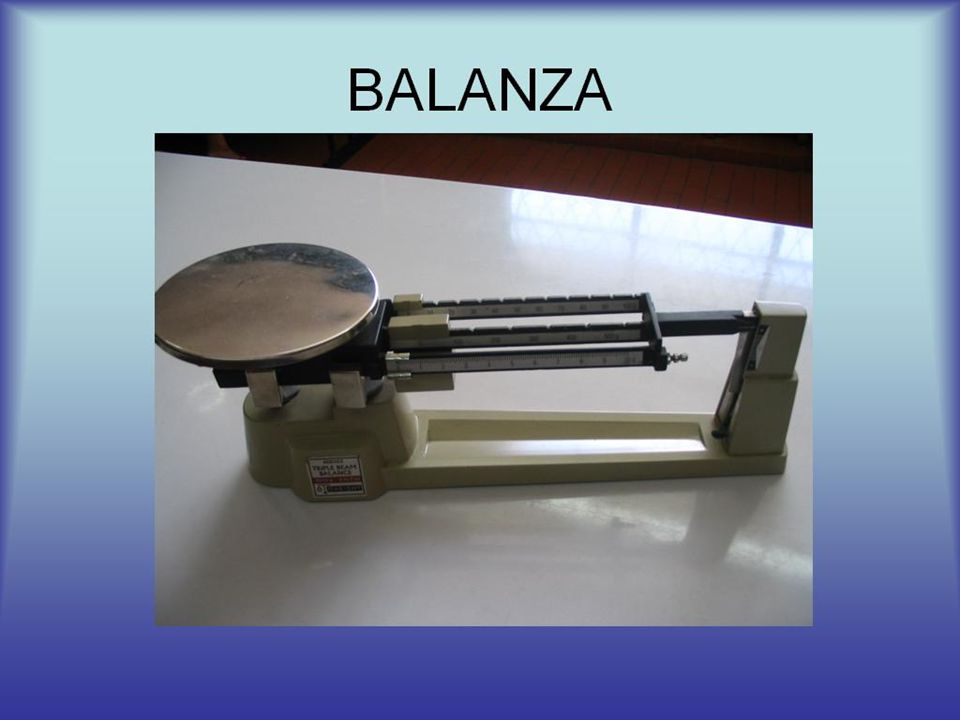

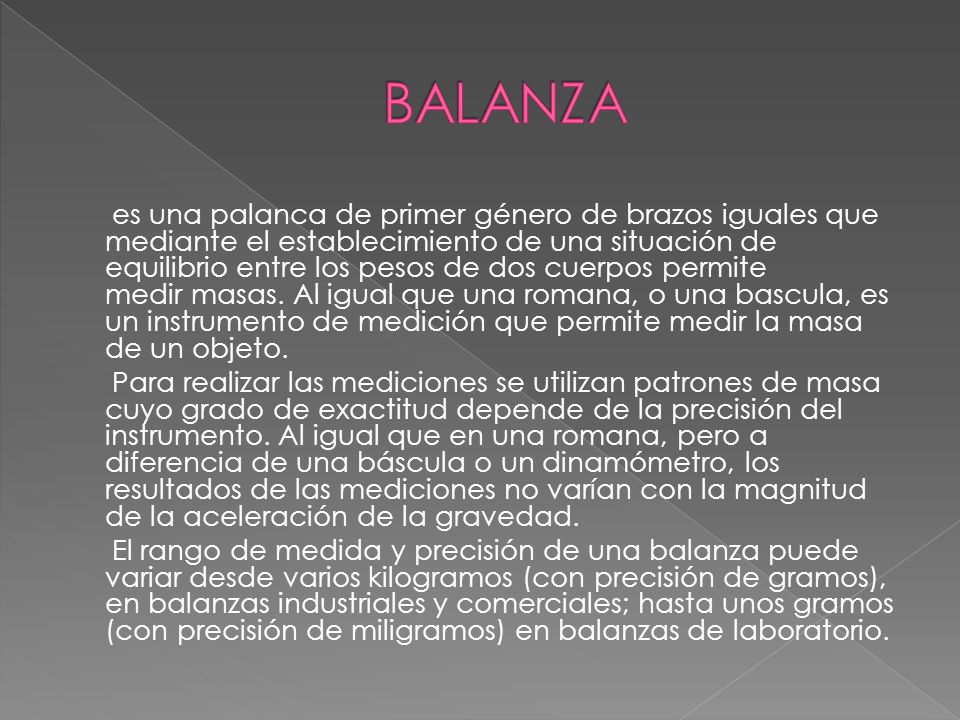

23 BALANZA es una palanca de primer género de brazos iguales que mediante el establecimiento de una situación de equilibrio entre los pesos de dos cuerpos permite medir masas. Al igual que una romana, o una bascula, es un instrumento de medición que permite medir la masa de un objeto. Para realizar las mediciones se utilizan patrones de masa cuyo grado de exactitud depende de la precisión del instrumento. Al igual que en una romana, pero a diferencia de una báscula o un dinamómetro, los resultados de las mediciones no varían con la magnitud de la aceleración de la gravedad. El rango de medida y precisión de una balanza puede variar desde varios kilogramos (con precisión de gramos), en balanzas industriales y comerciales; hasta unos gramos (con precisión de miligramos) en balanzas de laboratorio.

24

25

26

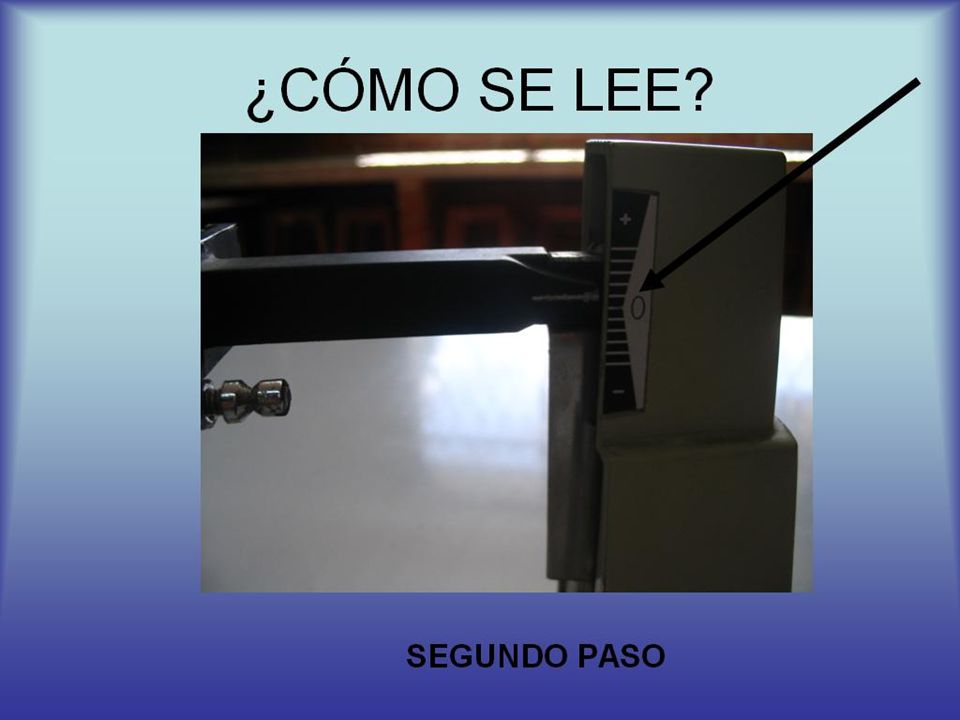

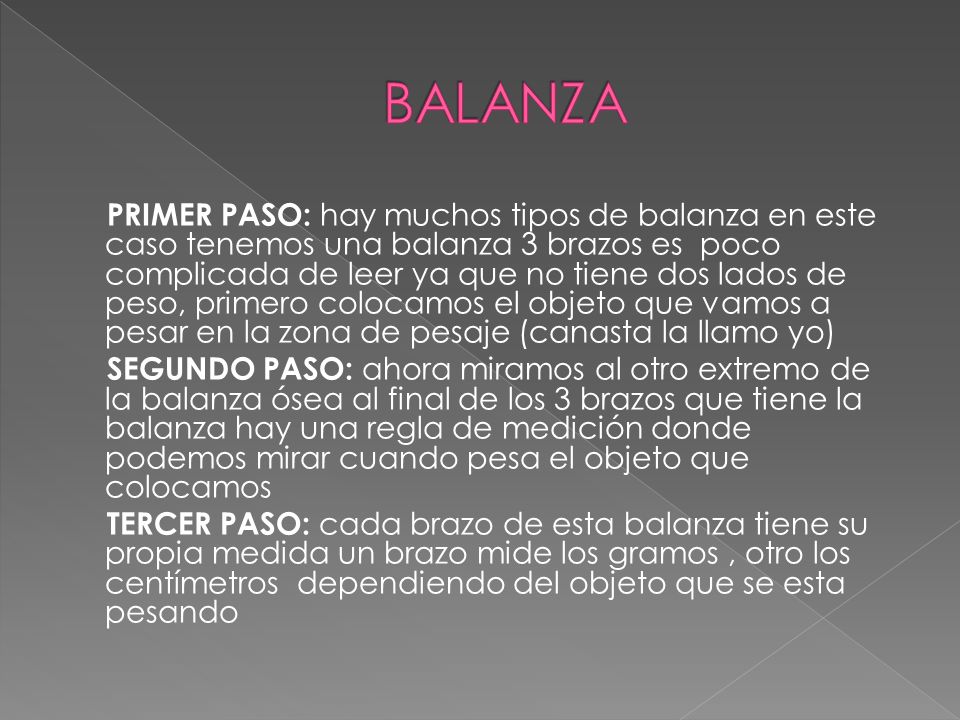

27 BALANZA PRIMER PASO: hay muchos tipos de balanza en este caso tenemos una balanza 3 brazos es poco complicada de leer ya que no tiene dos lados de peso, primero colocamos el objeto que vamos a pesar en la zona de pesaje (canasta la llamo yo) SEGUNDO PASO: ahora miramos al otro extremo de la balanza ósea al final de los 3 brazos que tiene la balanza hay una regla de medición donde podemos mirar cuando pesa el objeto que colocamos TERCER PASO: cada brazo de esta balanza tiene su propia medida un brazo mide los gramos , otro los centímetros dependiendo del objeto que se esta pesando

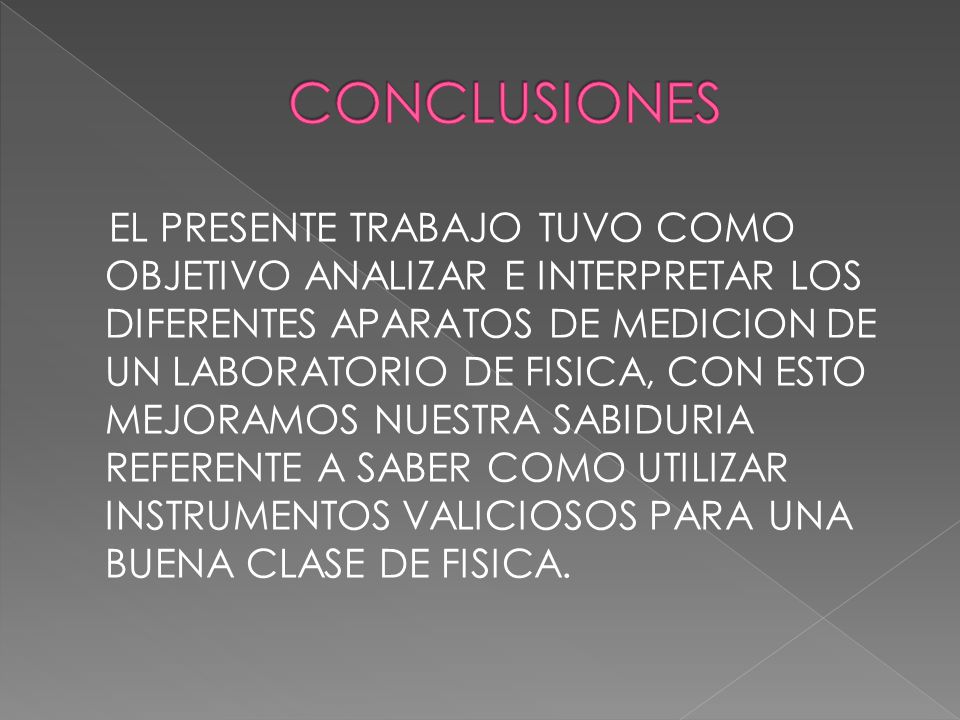

28 CONCLUSIONES EL PRESENTE TRABAJO TUVO COMO OBJETIVO ANALIZAR E INTERPRETAR LOS DIFERENTES APARATOS DE MEDICION DE UN LABORATORIO DE FISICA, CON ESTO MEJORAMOS NUESTRA SABIDURIA REFERENTE A SABER COMO UTILIZAR INSTRUMENTOS VALICIOSOS PARA UNA BUENA CLASE DE FISICA.
