TEORÍA DE LAS PROYECCIONES VISTAS
Ing. Guillermo Verger Sistemas de Representacion
2
El Dibujo de Ingeniería como lenguaje gráfico
Representación de objetos tridimensionales (3D) en el plano (2D) SISTEMAS DE REPRESENTACIÓN
3
Concepto de Proyección
SISTEMAS DE REPRESENTACIÓN
4
SISTEMAS DE REPRESENTACIÓN

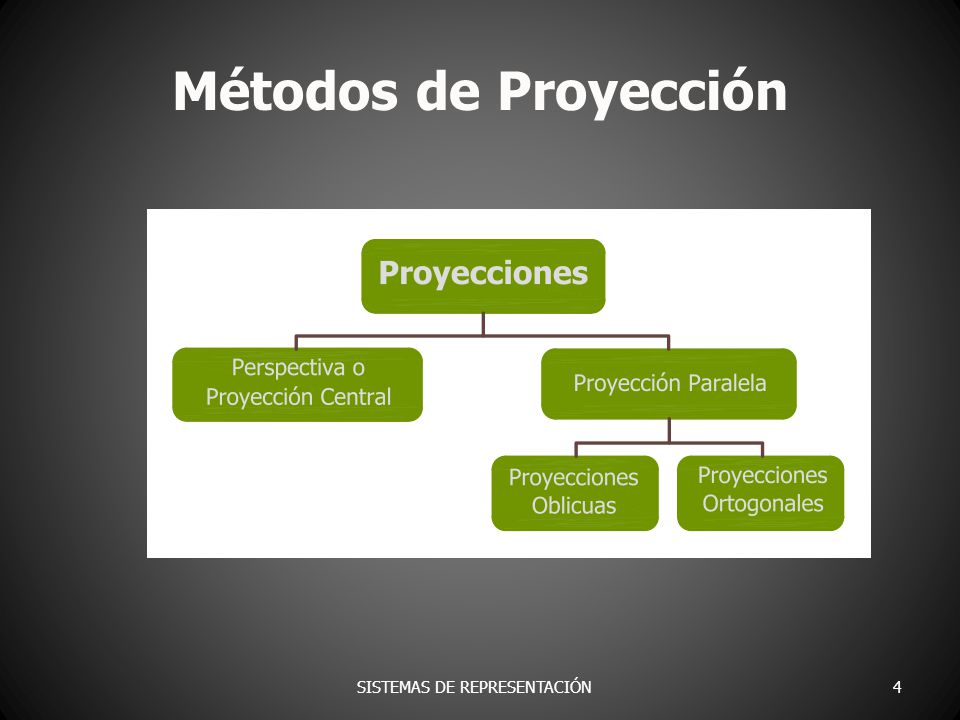

Métodos de Proyección SISTEMAS DE REPRESENTACIÓN
5
SISTEMAS DE REPRESENTACIÓN
Proyección Central Perspectiva Real SISTEMAS DE REPRESENTACIÓN
6
Proyección Paralela Oblicua
SISTEMAS DE REPRESENTACIÓN
7

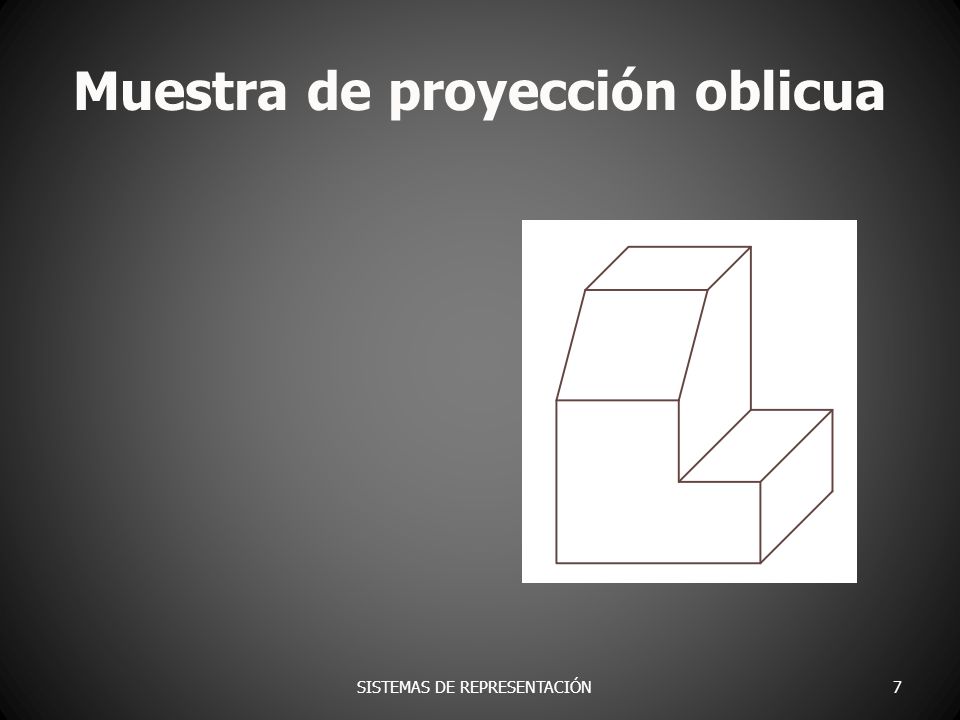

Muestra de proyección oblicua
SISTEMAS DE REPRESENTACIÓN
8

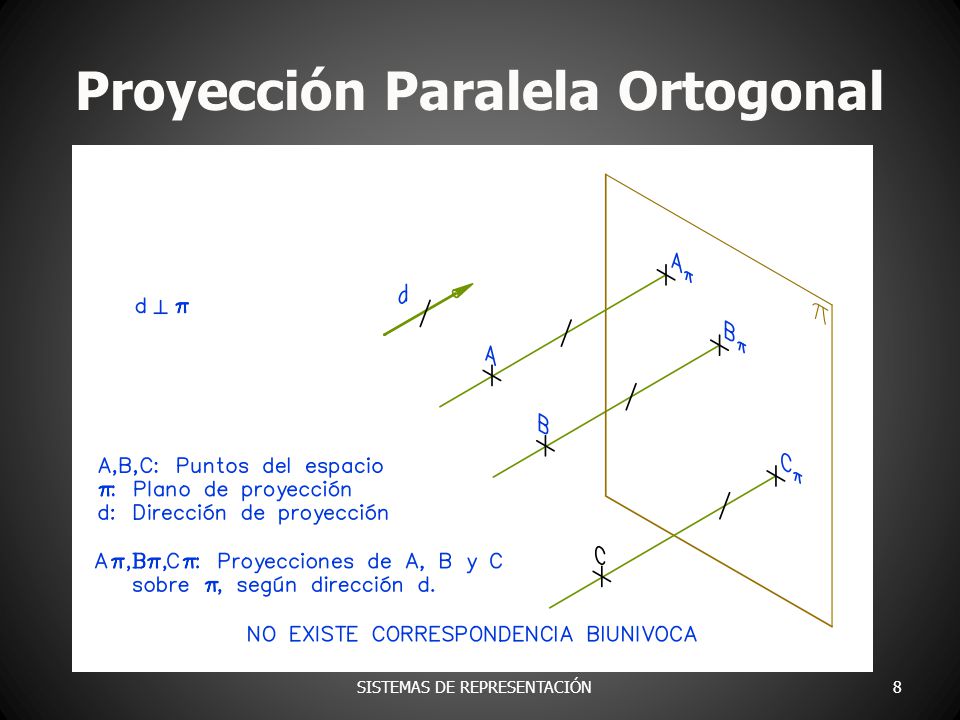

Proyección Paralela Ortogonal
SISTEMAS DE REPRESENTACIÓN
9
Ejemplos de Proyección Paralela Ortogonal
SISTEMAS DE REPRESENTACIÓN
10
Proyección diédrica Método Monge
SISTEMAS DE REPRESENTACIÓN
11
Cota y Apartamiento de un Punto
Cota de un punto: distancia medida en el espacio que existe entre el punto y el plano I de proyección. Apartamiento de un punto: distancia medida en el espacio que existe entre el punto y su proyección vertical (sobre el plano II) SISTEMAS DE REPRESENTACIÓN
12
Representación de Sólidos
Todo sólido está limitado por superficies; planas o curvas. Estas a su vez están limitados por aristas, curvas o rectas. En las aristas, a su vez, se pueden destacar vértices en sus puntos extremos. Representamos un objeto proyectando las aristas, visibles o no visibles, que limitan su superficie y las líneas que constituyen su contorno para la proyección tratada. Las aristas se representan según indica la Norma IRAM 4502. SISTEMAS DE REPRESENTACIÓN
13
SISTEMAS DE REPRESENTACIÓN

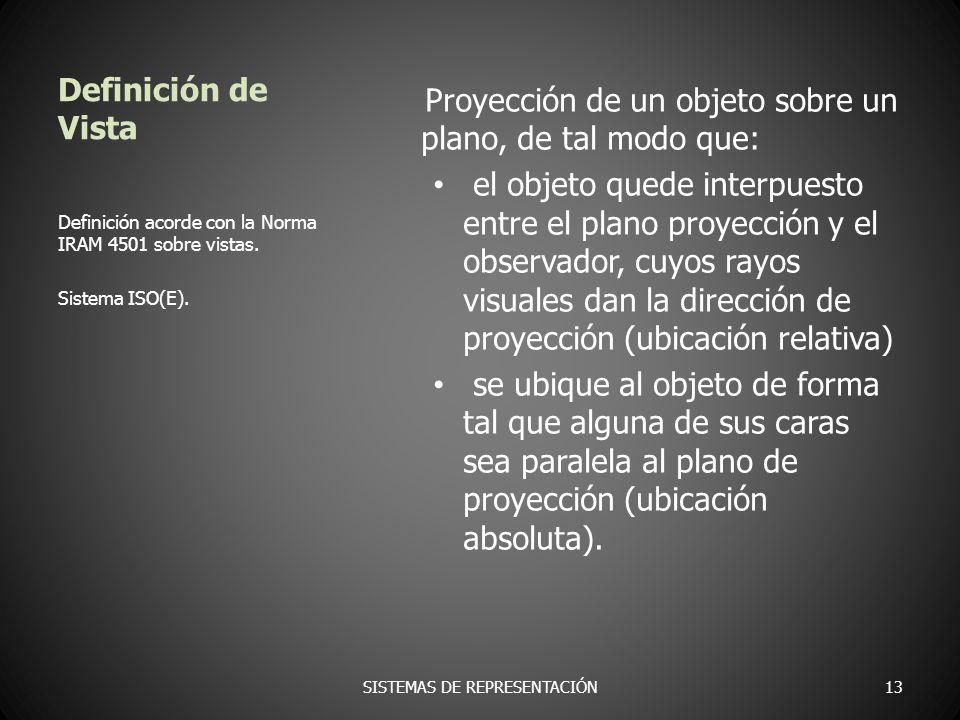

Definición de Vista Proyección de un objeto sobre un plano, de tal modo que: el objeto quede interpuesto entre el plano proyección y el observador, cuyos rayos visuales dan la dirección de proyección (ubicación relativa) se ubique al objeto de forma tal que alguna de sus caras sea paralela al plano de proyección (ubicación absoluta). Definición acorde con la Norma IRAM 4501 sobre vistas. Sistema ISO(E). SISTEMAS DE REPRESENTACIÓN
14

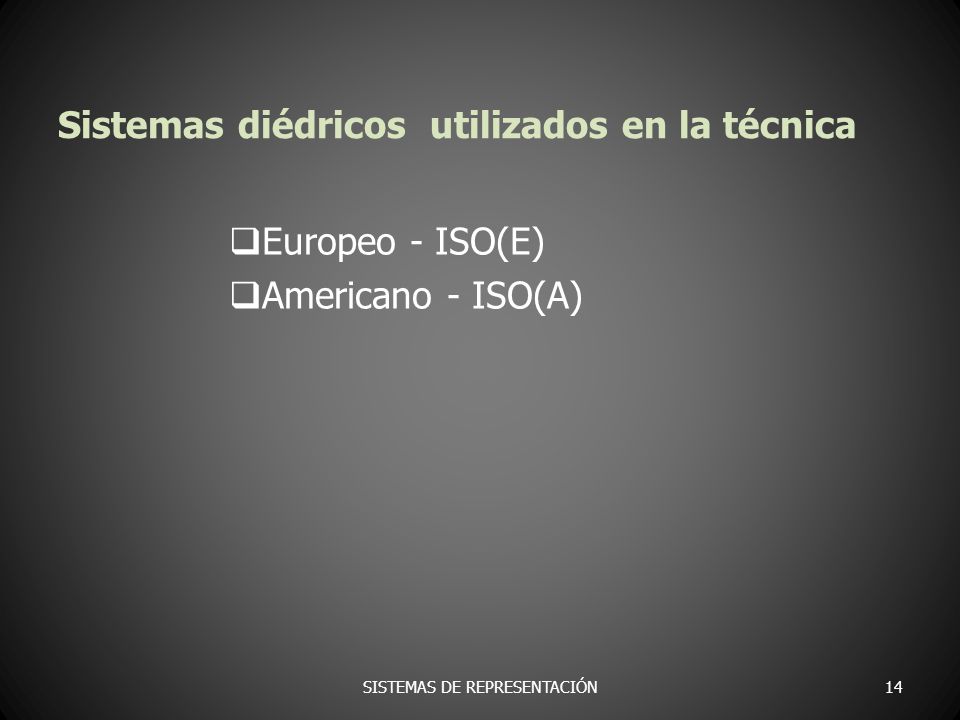

Sistemas diédricos utilizados en la técnica
Europeo - ISO(E) Americano - ISO(A) SISTEMAS DE REPRESENTACIÓN
15
SISTEMAS DE REPRESENTACIÓN
Obtención de Vistas (1) Sobre modelo presentado, similar al utilizado por las Normas IRAM. SISTEMAS DE REPRESENTACIÓN
16
SISTEMAS DE REPRESENTACIÓN
Obtención de Vistas (2) Se supone al objeto a representar encerrado en una caja cuyas paredes son los planos de proyección SISTEMAS DE REPRESENTACIÓN
17
SISTEMAS DE REPRESENTACIÓN

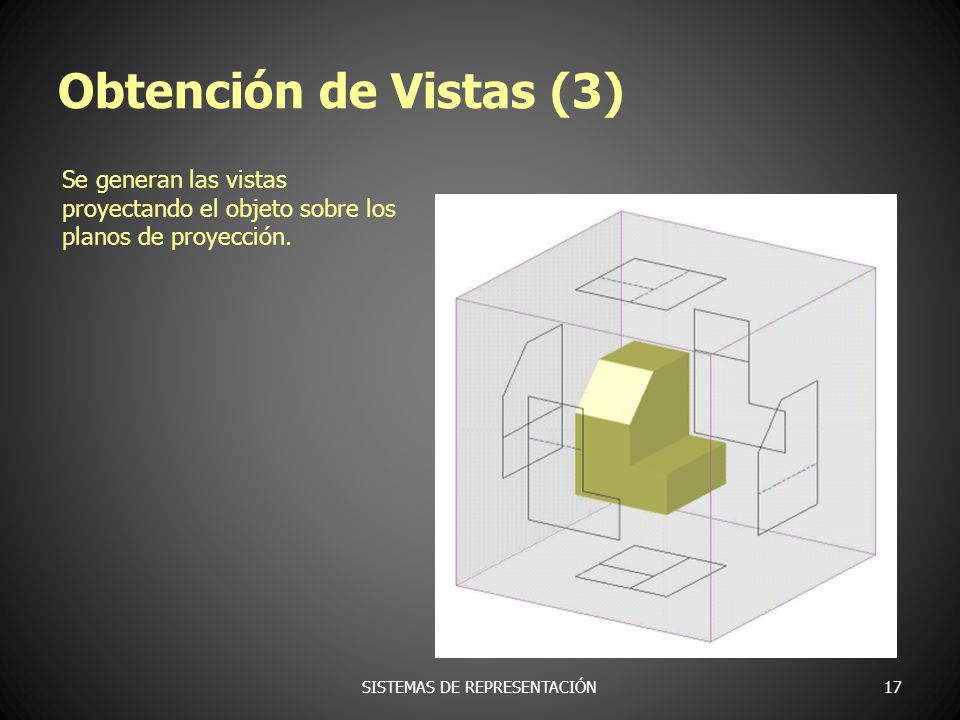

Obtención de Vistas (3) Se generan las vistas proyectando el objeto sobre los planos de proyección. SISTEMAS DE REPRESENTACIÓN
18
SISTEMAS DE REPRESENTACIÓN
Obtención de Vistas (4) Se despliegan las paredes de la caja sobre la hoja de dibujo. SISTEMAS DE REPRESENTACIÓN
19
SISTEMAS DE REPRESENTACIÓN
Obtención de Vistas (5) Continua el despliegue… SISTEMAS DE REPRESENTACIÓN
20
SISTEMAS DE REPRESENTACIÓN

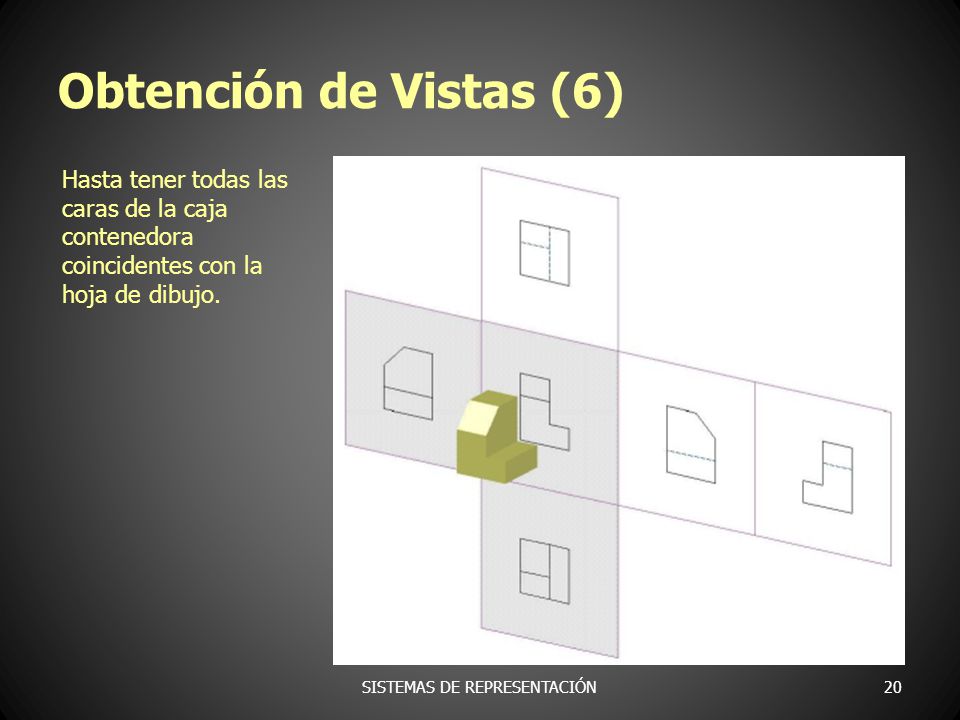

Obtención de Vistas (6) Hasta tener todas las caras de la caja contenedora coincidentes con la hoja de dibujo. SISTEMAS DE REPRESENTACIÓN
21
Identificación de Vistas
SISTEMAS DE REPRESENTACIÓN
22
Pautas para elegir vista principal

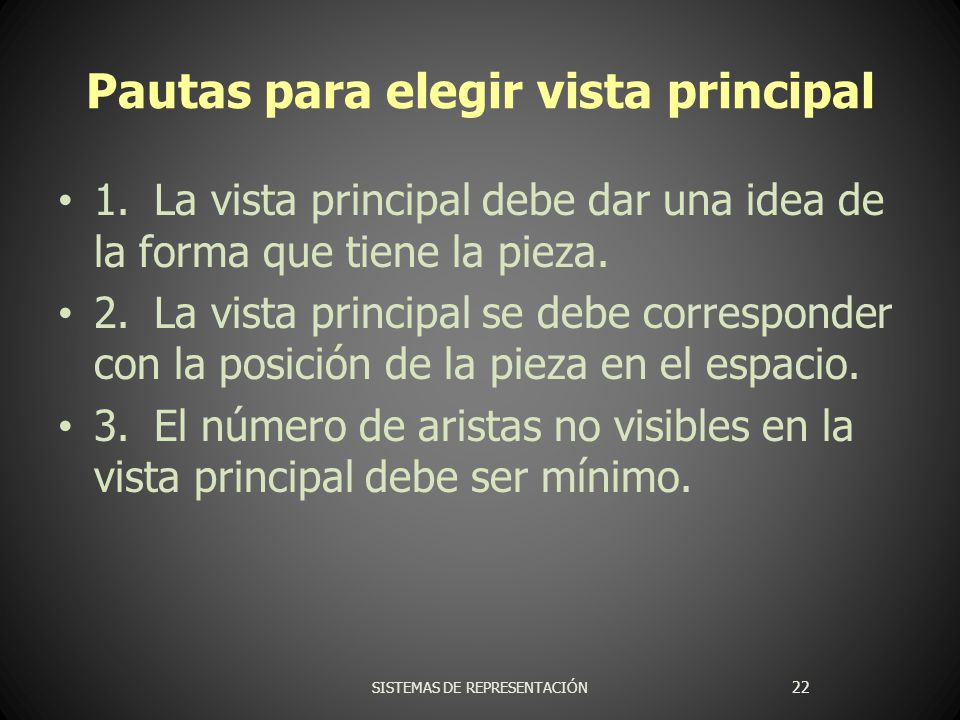

1. La vista principal debe dar una idea de la forma que tiene la pieza. 2. La vista principal se debe corresponder con la posición de la pieza en el espacio. 3. El número de aristas no visibles en la vista principal debe ser mínimo. SISTEMAS DE REPRESENTACIÓN
23

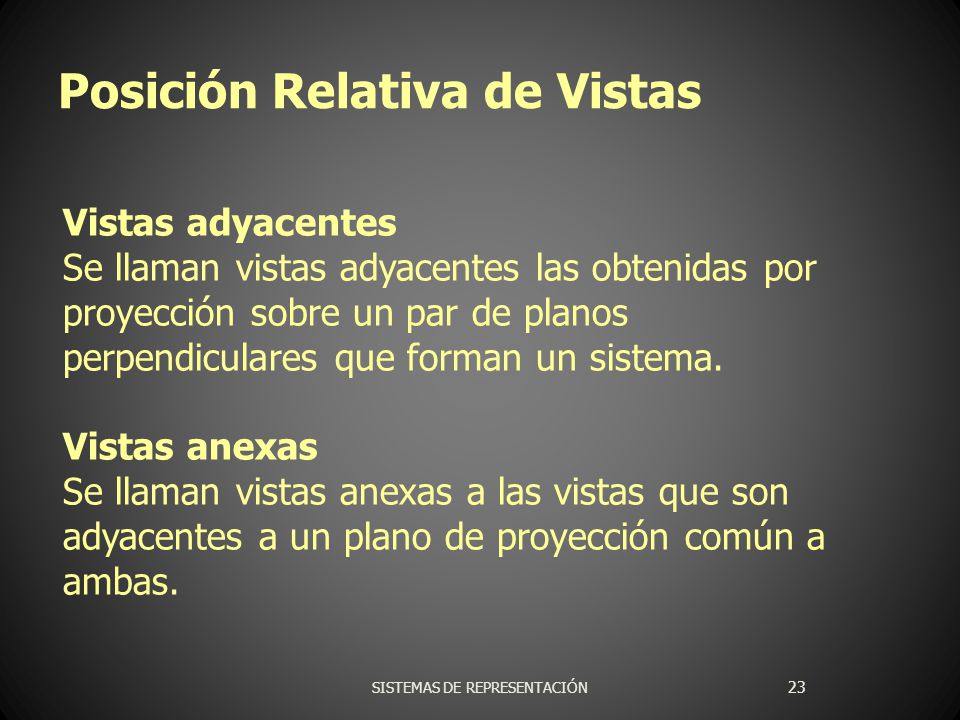

Posición Relativa de Vistas
Vistas adyacentes Se llaman vistas adyacentes las obtenidas por proyección sobre un par de planos perpendiculares que forman un sistema. Vistas anexas Se llaman vistas anexas a las vistas que son adyacentes a un plano de proyección común a ambas. SISTEMAS DE REPRESENTACIÓN
24

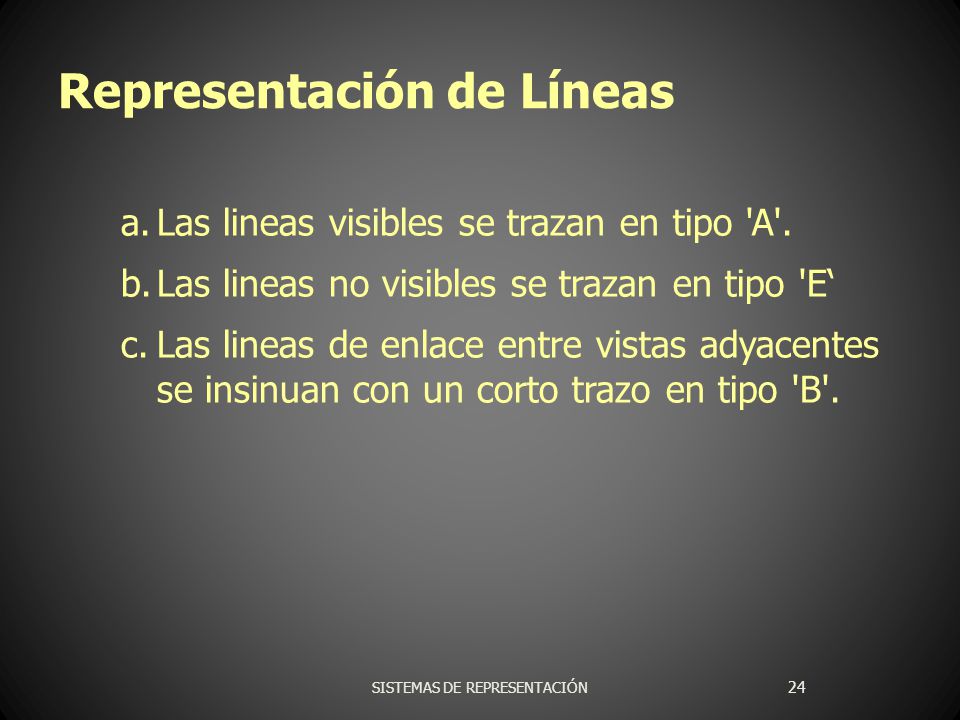

Representación de Líneas
Las lineas visibles se trazan en tipo 'A'. Las lineas no visibles se trazan en tipo 'E‘ Las lineas de enlace entre vistas adyacentes se insinuan con un corto trazo en tipo 'B'. SISTEMAS DE REPRESENTACIÓN
25
SISTEMAS DE REPRESENTACIÓN
Reglas a Observar Se representan las vistas necesarias y suficientes. Esto es, el mínimo número de vistas que definen unívocamente la pieza representada sin que se presenten redundancias o ambigüedades. Las vistas (proyecciones) adyacentes deben estar alineadas. En vistas anexas la distancia entre puntos similares, medida a lo largo de lineas de enlace debe ser igual. SISTEMAS DE REPRESENTACIÓN
26
Observaciones de las Vistas
Superficies perpendiculares a las líneas visuales se presentan en VM Los rayos visuales de las proyecciones son perpendiculares entre si. Cada vista muestra solamente dos de las tres dimensiones Las vistas en conjunto dan una descripción completa del objeto. Regla de alineación: Las vistas adyacentes deben estar alineadas. Regla de similaridad: En vistas anexas la distancia entre puntos similares, medida a lo largo de lineas de enlace debe ser igual. SISTEMAS DE REPRESENTACIÓN
27
SISTEMAS DE REPRESENTACIÓN

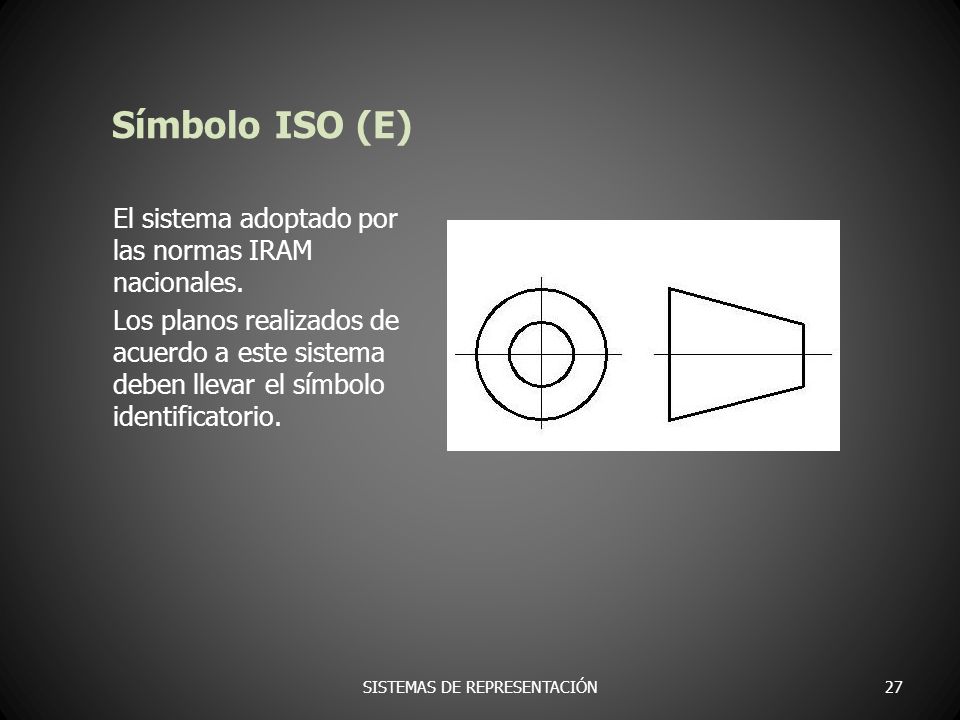

Símbolo ISO (E) El sistema adoptado por las normas IRAM nacionales. Los planos realizados de acuerdo a este sistema deben llevar el símbolo identificatorio. SISTEMAS DE REPRESENTACIÓN
28

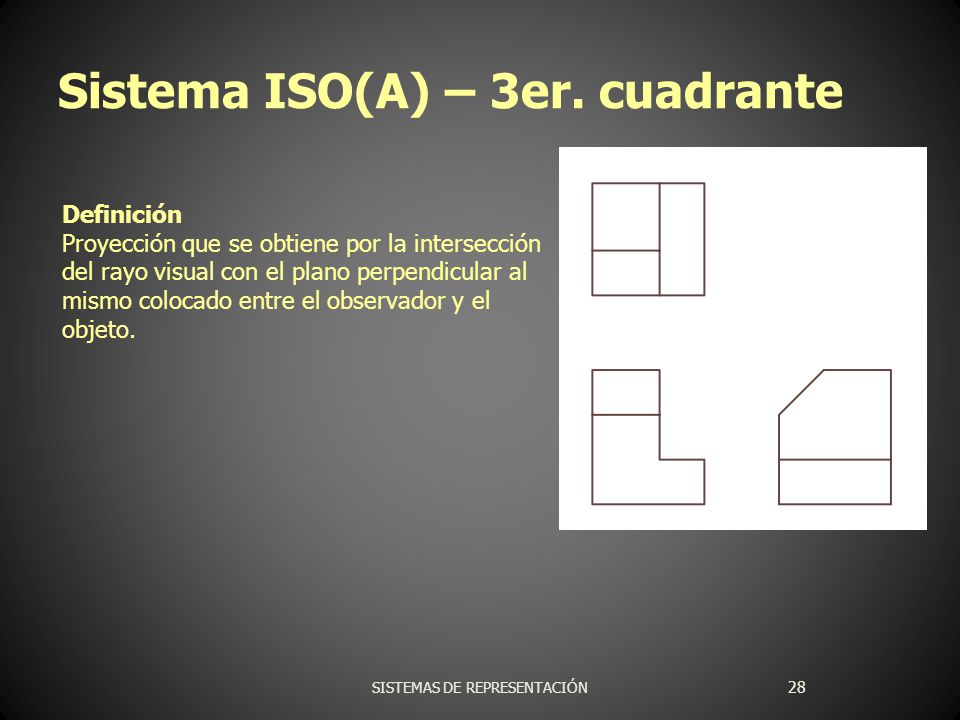

Sistema ISO(A) – 3er. cuadrante
Definición Proyección que se obtiene por la intersección del rayo visual con el plano perpendicular al mismo colocado entre el observador y el objeto. SISTEMAS DE REPRESENTACIÓN
29
SISTEMAS DE REPRESENTACIÓN
Sistema ISO(A) El objeto se encuentra dentro de un cubo de paredes transparentes. Al desplegar ese cubo de planos de proyección se obtiene una disposición simétrica de la correspondiente a las normas ISO(E) SISTEMAS DE REPRESENTACIÓN
30
SISTEMAS DE REPRESENTACIÓN
Disposición de vistas SISTEMAS DE REPRESENTACIÓN
31
Identificación ISO(A)
Símbolo que identifica los planos hechos según normas ISO (A). SISTEMAS DE REPRESENTACIÓN
32
Relación Vistas – Ejes Cartesianos en Autocad
SISTEMAS DE REPRESENTACIÓN
33
Ejercicios Propuestos (1)
SISTEMAS DE REPRESENTACIÓN
34
Ejercicios Propuestos (2)
SISTEMAS DE REPRESENTACIÓN
35
SISTEMAS DE REPRESENTACIÓN
36
Final de la presentación
SISTEMAS DE REPRESENTACIÓN
