Distorsión por retardo

Presentación del tema: "Distorsión por retardo"— Transcripción de la presentación:

1

2 Distorsión por retardo
Se refiere a la distorsión de fase que se produce en un medio afecto a polos (de alta frecuencia), que altera tanto la amplitud como la fase de las distintas componentes de frecuencia de la señal La distorsión aumenta en la medida que aumenta la tasa de bits También se conoce por su efecto como “interferencia intersímbolos”

3

4 Para cuantificar el nivel de interferencia se utiliza el “diagrama de ojo” (eye diagram):

5 En (A) se muestra la situación ideal, sin interferencia ínter símbolos
En (B) se muestra la situación con interferencia ínter símbolos

6 Razón mínima de tasa de errores
Se define como una probabilidad aceptablemente baja de que el RX, durante un periodo definido, interprete erróneamente 1 solo bit Por ejemplo, una tasa de 10-4 significa que en promedio, 1 de c/10000 bits será interpretado erróneamente

7 Ruido (NOISE) Diafonía Diafonía NEXT o auto diafonía
Ruido de RAFAGA o ruido de impulso Ruido térmico o ruido blanco

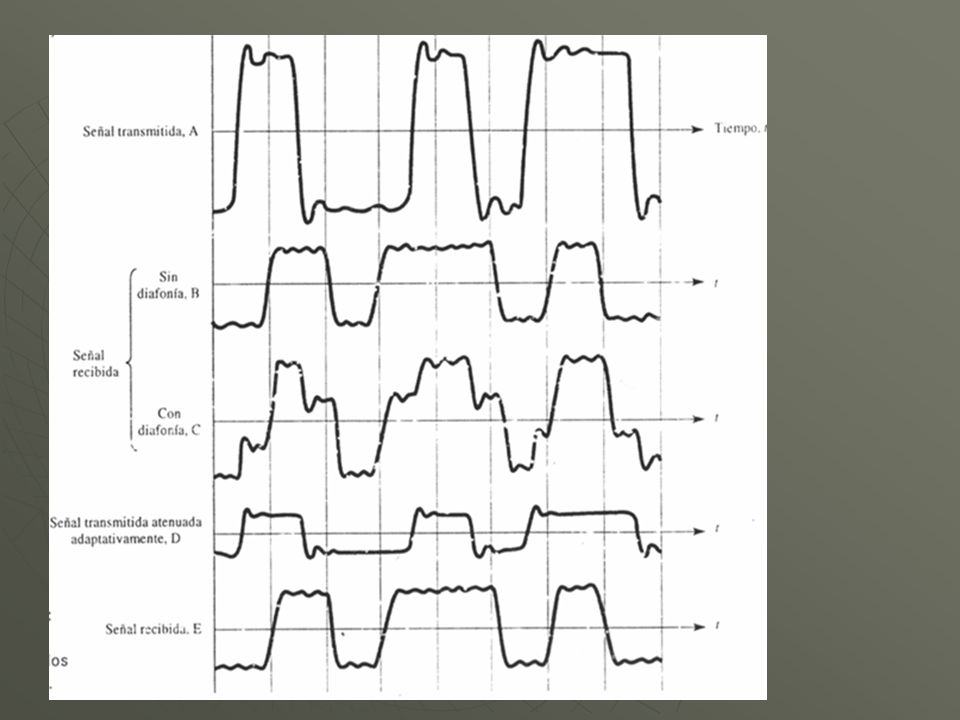

8 Cancelador de NEXT adaptativo

9

10 Parámetros de interés en protocolos industriales

11 PARAMETROS RS-232C RS-423 Modo de trabajo Un hilo No. de RX y TX permitidos 1 emisor 1 receptor 10 receptor Máxima longitud del cable 15 m 1200 m Velocidad de transmisión bit/sec 20 k 100 k Voltaje de modo común ± 25 V ± 6 V

12 Velocidad de cambio (Slew Rate) 30 V/μSec máximo
PARAMETROS RS-232C RS-423 Voltaje de salida ±5 V mínimo ±15 V máximo ±3.6 V mínimo ±6 V máximo Impedancia de Carga 3 KΩ  7 KΩ 450 Ω mínimo Velocidad de cambio (Slew Rate) 30 V/μSec máximo Controlado. Determinado por la velocidad y longitud del cable Impedancia de entrada 4 k Sensibilidad del RX ±3 V ±200 mV

13 PARAMETROS RS-422 RS-485 Modo de trabajo diferencial No. de RX y TX permitidos 1 emisor 10 receptores 32 emisores 32 receptores Máxima longitud del cable 1200 m Velocidad de transmisión bit/sec 10 M Voltaje de modo común + 6 V V +12 V -7 V

14 PARAMETROS RS-422 RS-485 Voltaje de salida ±2 V mínimo ±1.5 V mínimo Impedancia de Carga 100Ω 60 Ω Velocidad de cambio (Slew Rate) - Impedancia de entrada 4 KΩ 12 k Sensibilidad del RX ±200 mV -7 V<Vmc<7V ±300 mV -12<Vmc<12V

15 Tipos de señales DTE- DTE: vía PSTN (Public Switched Telephone Network) Uso: MODEM Recomendación V.28 - o interfaz V.24 - o interfaz RS-232 A, B y C - o interfaz RS-232 /V.28 Lazo de corriente de 20 mA Recomendación V.11: RS-422 A tipo diff

16 Señales para cables coaxiales
Modo de Banda Base: un solo canal y se usa todo el BW disponible con una alta tasa de bits Modo de Banda Ancha: varios canales de < BW, se divide el BW disponible TDM: sirve para compartir la capacidad disponible de un canal de transmisión de banda base. -Punto-a-punto -Multipunto o multiextensión

17 Banda Base: señales del cable coaxial

18 Banda base: métodos de conexión

19 Se usan 2 tipos de TDM: - Sincrónico (o de ciclo fijo): cada usuario tiene su ranura de tiempo - Asincrónico (o por demanda): cada usuario tiene acceso aleatorio al canal, y al accederlo se convierte en usuario único mientras dure la transmisión Para el modo de banda ancha: - FDM: múltiples canales de transmisión, independientes y concurrentes

20 Métodos de TDM

21 El BW de un cable coaxial puede ser de 350 MHz, 550 MHz, 750 MHz o >
Por ejemplo VTR tiene 750 MHz El BW de c/canal es de 4.5 MHz y transporta la información de video y audio Entre 550 y 750 MHz reside la telefonía y ocupa 2 bandas de frecuencia (una para ida y otra para retorno) Sobre 750 MHz se ubica Internet

22 Principio de banda ancha: esquema del cable

23 Ancho de banda

24 Esquema de un modem de RF

25 Señales para FO: Usualmente se usa TDM sincrónica

26 Retardo en la propagación de señales
Tp = retardo de propagación de transmisión Tx = retardo de transmisión

27 Relaciones para Tp, Tx y razón “a”

28 Modulación de amplitud - ASK: circuito de bloques

29 Ejemplo de formas de onda

30 Modulación de frecuencia - FSK

31 (b): formas de onda (c): BW y bandas laterales

32 Modulación de fase – PSK Coherente y diferencial

33

34 BW y diagrama de fase

35 Métodos de modulación de niveles múltiples

36 QPSK o 4-PSK
