ELEMENTOS DE LA DINÁMICA DE SISTEMAS Noción del sistema dinámico Diagramas causales Diagramas de Forrester.

Presentación del tema: "ELEMENTOS DE LA DINÁMICA DE SISTEMAS Noción del sistema dinámico Diagramas causales Diagramas de Forrester."— Transcripción de la presentación:

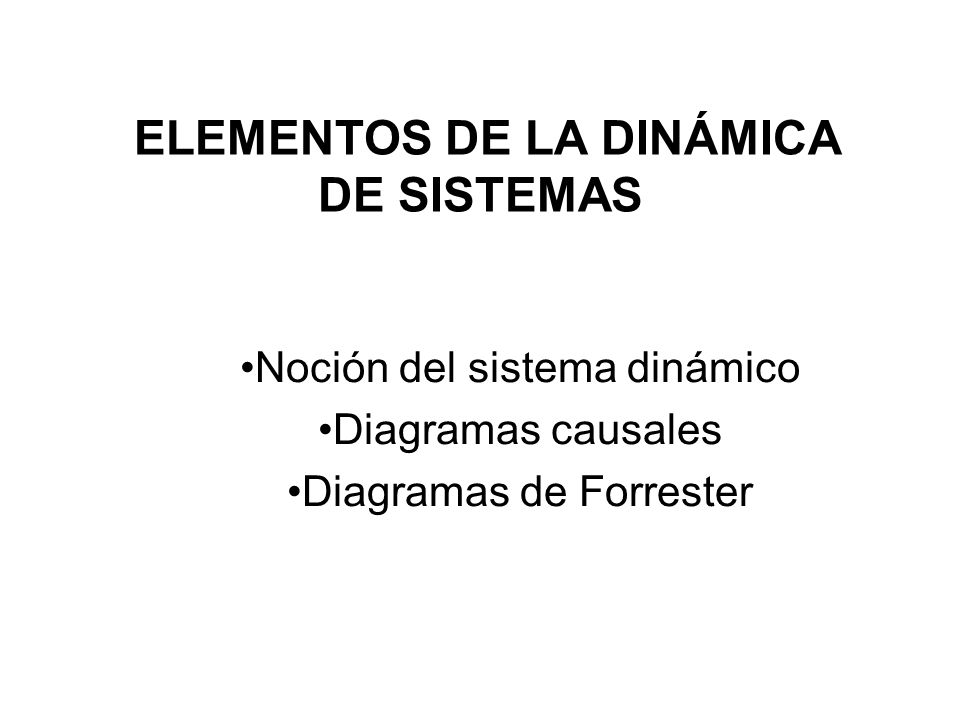

1 ELEMENTOS DE LA DINÁMICA DE SISTEMAS Noción del sistema dinámico Diagramas causales Diagramas de Forrester

2 NOCIÓN DE SISTEMA DINÁMICO La característica fundamental que interesa considerar es la evolución del sistema en el tiempo. Determinar las interacciones que permiten observar su evolución.

3 Limites del sistema Selección de aquellos componentes que sirvan para generar los modos de comportamiento. Espacio en donde se llevará a cabo el estudio. No se toman en cuenta aspectos irrelevantes.

4 Elementos y relaciones en los modelos. Un sistema esta formado por un conjunto de elementos en interacción. Del mismo modelo se pueden generar distintos modelos.

5 Diagramas Causales: Tipo de Variables Variables exógenas: Afectan al sistema sin que este las provoque. Variables endógenas: Afectan al sistema pero este sí las provoca.

6 Diagramas Causales Muestran el comportamiento del sistema. Permite conocer la estructura de un sistema dinámico, dada por la especificación de las variables y la relación de cada par de variables. A A B “A tiene influencia en B” B + “a un aumento de A corresponde un aumento de B” (relación positiva) B - “a un aumento de A corresponde una disminución de B” (relación negativa)

7 Diagramas Causales Tipos de relaciones que ligan dos elementos entres si: RELACIÓN CAUSAL: Aquella en la que un elemento A determina a otro B, con relación de Causa a Efecto. RELACIÓN CORRELATIVA: Existencia de una correlación entre dos elementos del sistema, sin existir entre ellos una relación Causa-Efecto

8 Cómo se debe de desarrollar un diagrama Causal Listar todas las variables posibles, pueden ser cuantitativas y cualitativas:  Ventas  Estrés Revisar la lista para refinarla:  Revisar si alguna variable ya está incluida en otra o significan lo mismo.  Si es realmente crítica o no.

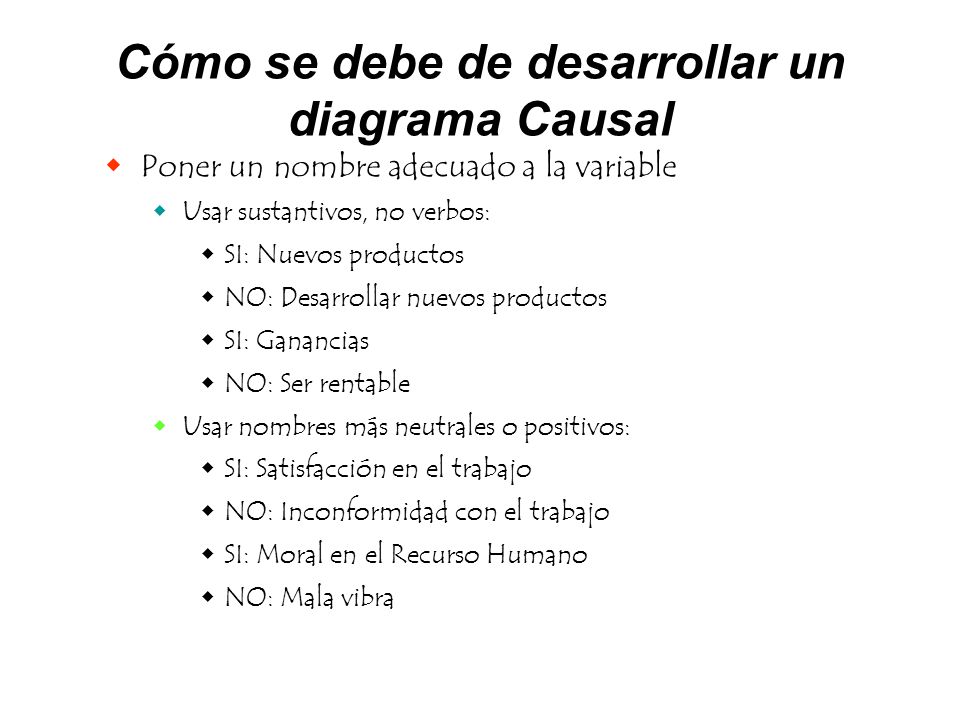

9 Cómo se debe de desarrollar un diagrama Causal  Poner un nombre adecuado a la variable  Usar sustantivos, no verbos:  SI: Nuevos productos  NO: Desarrollar nuevos productos  SI: Ganancias  NO: Ser rentable  Usar nombres más neutrales o positivos:  SI: Satisfacción en el trabajo  NO: Inconformidad con el trabajo  SI: Moral en el Recurso Humano  NO: Mala vibra

10 Veamos los siguientes ejemplos: + + CONSUMO DE ELEMENTOS PESO

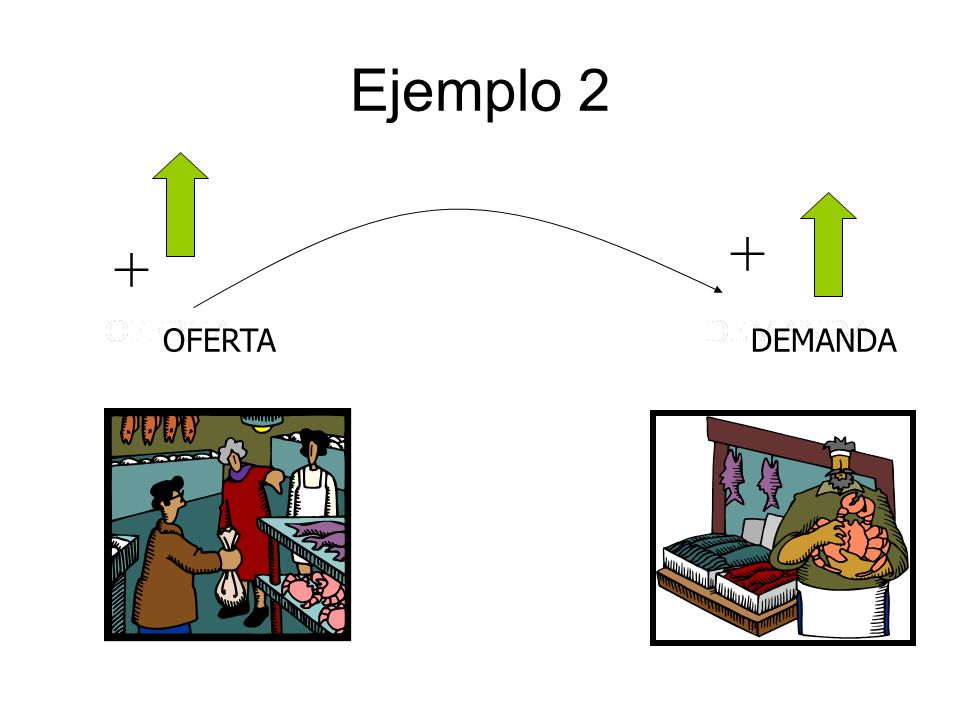

11 Ejemplo 2 + + OFERTADEMANDA

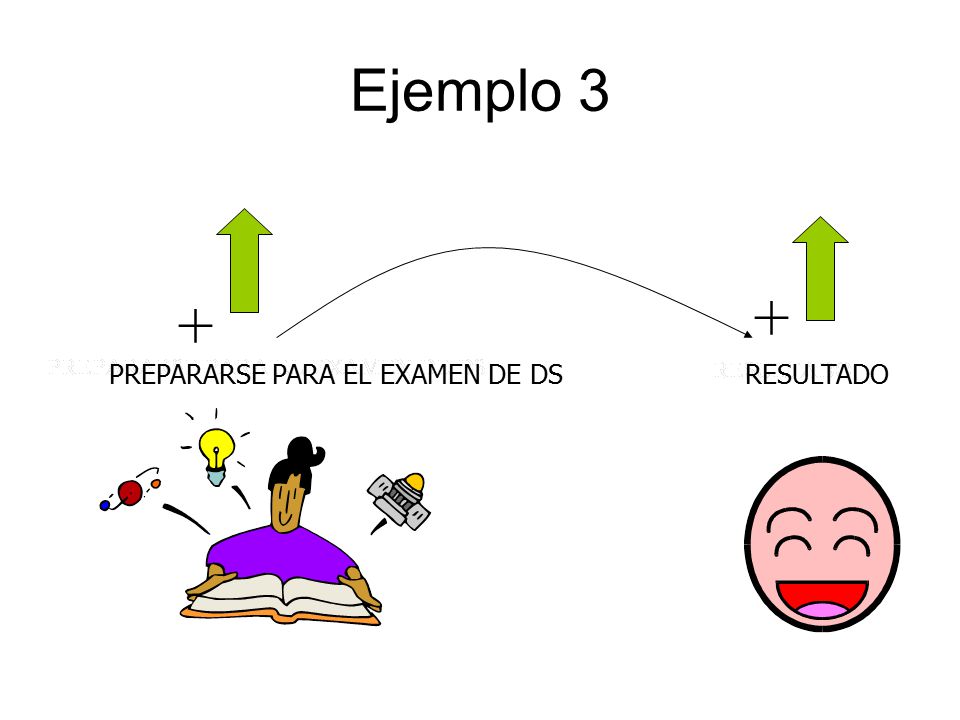

12 Ejemplo 3 + + RESULTADOPREPARARSE PARA EL EXAMEN DE DS

13 Ejemplo 4 - + POBLACION RECURSO PERCAPITA

14 Ejemplo 5 NACIMIENTOSPOBLACION MUERTES + + + - + NACIMIENTOSMUERTES
