INSTITUTO MADRE DEL BUEN CONSEJO

Presentación del tema: "INSTITUTO MADRE DEL BUEN CONSEJO"— Transcripción de la presentación:

1 INSTITUTO MADRE DEL BUEN CONSEJO
PROYECTO HIDRICO-AMBIENTAL DIELAN ELKIN JAIR MALDONADO REMOLINA ANDREA CAMILA BECERRA SANCHEZ DIANA MARCELA ESCUDERO PAREDES DANIEL MARIN SIERRA JOHN EDWARD CABALLERO VERA ALMA IBETH CHACON SOLANO Docente INSTITUTO MADRE DEL BUEN CONSEJO TECNOLOGIA FLORIDABLANCA 2010

2 INSTITUTO MADRE DEL BUEN CONSEJO
PROYECTO TECNOLOGICO.

3 INSTITUTO MADRE DEL BUEN CONSEJO

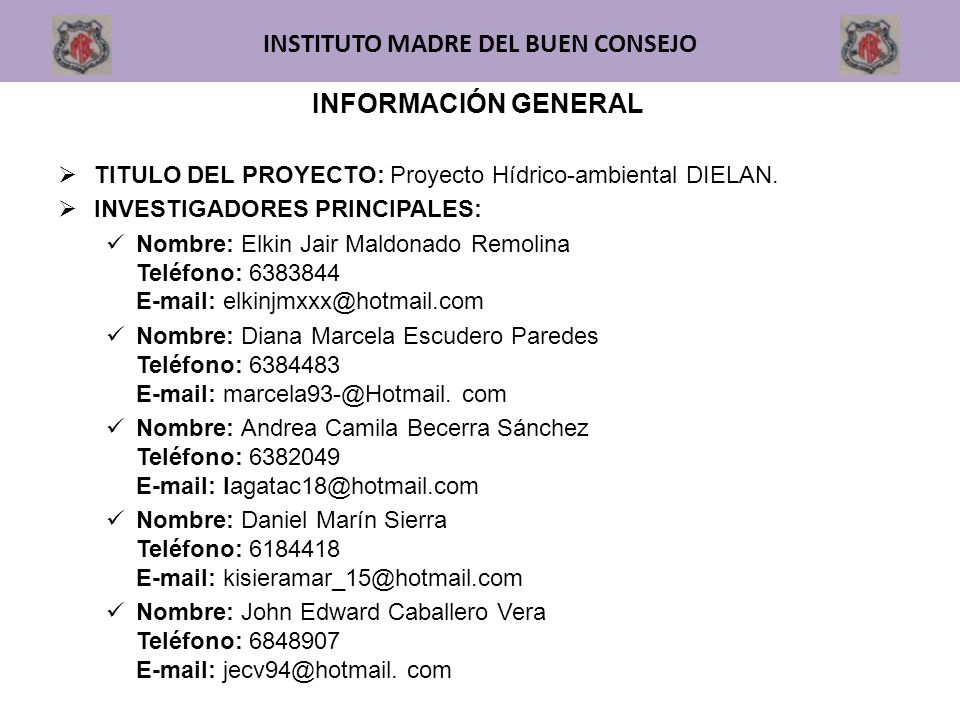

INFORMACIÓN GENERAL TITULO DEL PROYECTO: Proyecto Hídrico-ambiental DIELAN. INVESTIGADORES PRINCIPALES: Nombre: Elkin Jair Maldonado Remolina Teléfono: Nombre: Diana Marcela Escudero Paredes Teléfono: com Nombre: Andrea Camila Becerra Sánchez Teléfono: Nombre: Daniel Marín Sierra Teléfono: Nombre: John Edward Caballero Vera Teléfono: com

4 INSTITUTO MADRE DEL BUEN CONSEJO
PERSONAS QUE DESARROLLAN EL PROYECTO: Elkin Jair Maldonado Remolina, Instituto Madre Del Buen Consejo, 11º Andrea Camila Becerra Sánchez, Instituto Madre Del Buen Consejo, 11º Diana Marcela Escudero Paredes, Instituto Madre Del Buen Consejo, 11º Daniel Marin Sierra, Instituto Madre Del Buen Consejo, 11º DOCENTE: Alma Ibeth Chacon Solano, Instituto Madre Del Buen Consejo. ÁREA TEMÁTICA: Tecnología.

5 INSTITUTO MADRE DEL BUEN CONSEJO
Proyecto hídrico-ambiental DIELAN.

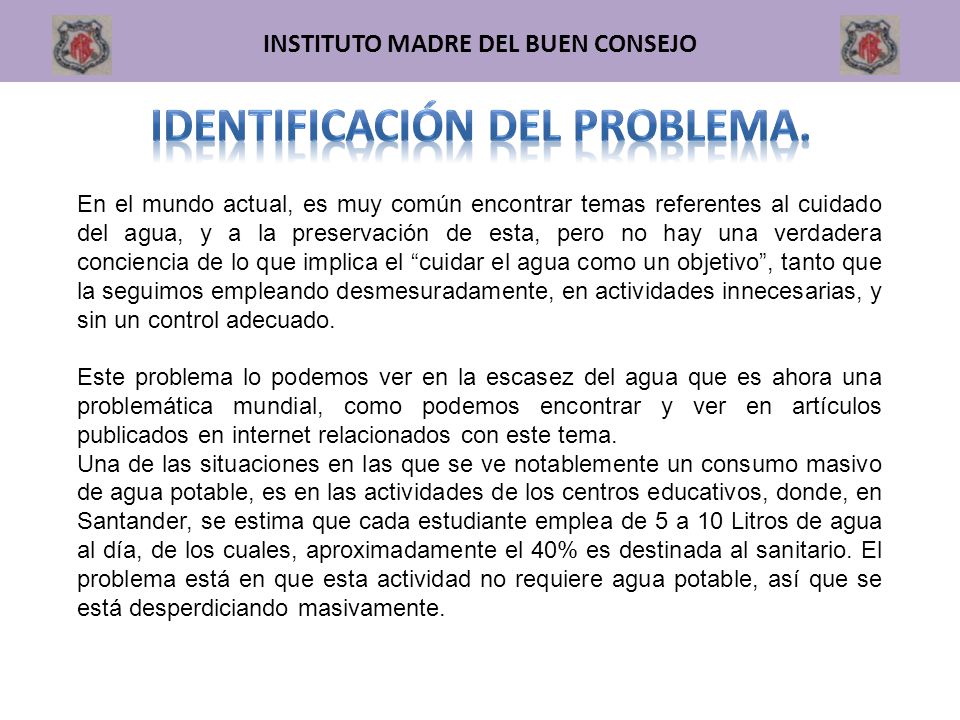

6 Identificación del problema.
INSTITUTO MADRE DEL BUEN CONSEJO Identificación del problema. En el mundo actual, es muy común encontrar temas referentes al cuidado del agua, y a la preservación de esta, pero no hay una verdadera conciencia de lo que implica el “cuidar el agua como un objetivo”, tanto que la seguimos empleando desmesuradamente, en actividades innecesarias, y sin un control adecuado. Este problema lo podemos ver en la escasez del agua que es ahora una problemática mundial, como podemos encontrar y ver en artículos publicados en internet relacionados con este tema. Una de las situaciones en las que se ve notablemente un consumo masivo de agua potable, es en las actividades de los centros educativos, donde, en Santander, se estima que cada estudiante emplea de 5 a 10 Litros de agua al día, de los cuales, aproximadamente el 40% es destinada al sanitario. El problema está en que esta actividad no requiere agua potable, así que se está desperdiciando masivamente.

7 INSTITUTO MADRE DEL BUEN CONSEJO
A partir de la necesidad de reducir el consumo de agua en los centros educativos, planteamos una propuesta de investigación en la que se busca diseñar un sistema de almacenamiento del agua procedente de los lavamanos con el fin de reutilizarla al liberar el tanque del sanitario. Con base en lo que se alcanza a percibir, suponemos que si el agua es usada dos veces antes de ser desechada, se reduciría el consumo de agua potable en el instituto en un 70% aproximadamente. Al lograr reducir el uso de agua, se pueden obtener beneficios no solo económicos sino también ambientales, ya que se estaría contribuyendo a la prevención de un problema futuro, no muy lejano, como lo es la escasez de agua apta para el consumo humano, dentro de las actividades básicas del instituto. Con este proyecto se busca también crear una conciencia ambiental para prevenir el derroche de los recursos naturales, en general.

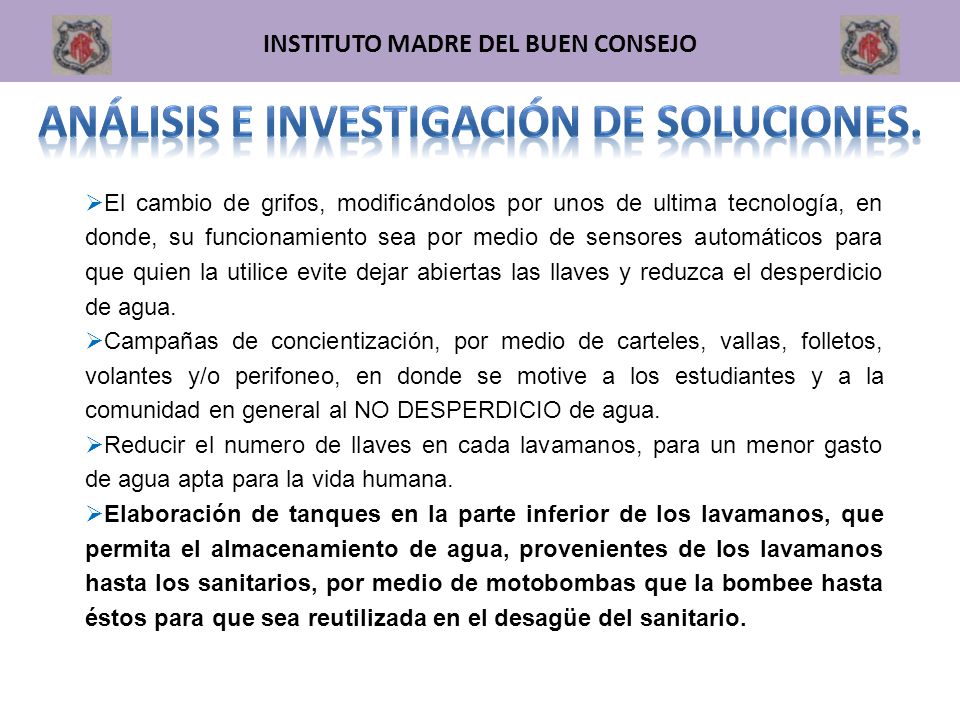

8 Análisis e investigación de soluciones.
INSTITUTO MADRE DEL BUEN CONSEJO Análisis e investigación de soluciones. El cambio de grifos, modificándolos por unos de ultima tecnología, en donde, su funcionamiento sea por medio de sensores automáticos para que quien la utilice evite dejar abiertas las llaves y reduzca el desperdicio de agua. Campañas de concientización, por medio de carteles, vallas, folletos, volantes y/o perifoneo, en donde se motive a los estudiantes y a la comunidad en general al NO DESPERDICIO de agua. Reducir el numero de llaves en cada lavamanos, para un menor gasto de agua apta para la vida humana. Elaboración de tanques en la parte inferior de los lavamanos, que permita el almacenamiento de agua, provenientes de los lavamanos hasta los sanitarios, por medio de motobombas que la bombee hasta éstos para que sea reutilizada en el desagüe del sanitario.

9 INSTITUTO MADRE DEL BUEN CONSEJO
Justificación. Elaboración de tanques en la parte inferior de los lavamanos, que permita el almacenamiento de agua, provenientes de los lavamanos hasta los sanitarios, por medio de motobombas que la bombee hasta éstos para que sea reutilizada en el desagüe del sanitario. Escogimos esta idea como el mejor proyecto diseñado para la institución, ya que puede dar como resultado: Reutilizar el agua en el servicio de sanitario contribuyendo a la reducción del gasto masivo de agua potable en éste. Dar beneficios tanto económicos como ambientales para la institución, y para la sociedad. Rentabilidad en construcción y costo, a comparación de otros, pues, daría mas gastos pero también mejores soluciones al problema planteado anteriormente.

10 PLANTEAMIENTO Del proyecto.
INSTITUTO MADRE DEL BUEN CONSEJO PLANTEAMIENTO Del proyecto. ¿EN QUÉ CONSISTE EL PROYECTO? Este proyecto surgió a partir del problema ya nombrado anteriormente, en donde se estima que por cada estudiante se consumen de 5 a 10 litros de agua al día, aproximadamente. Se toma como base un colegio promedio con 600 estudiantes, estrato 2 o 3, en donde se consumen 5 litros por lavamanos por estudiante al día, aproximadamente; y 10 litros por cada descarga del sanitario. Así, se estima que la cantidad de agua a almacenar seria de 2500 a 3000 litros de agua con el fin de cubrir el consumo del sanitario. Al agua proveniente de los lavamanos que recibe este tanque se le hará un proceso de limpieza físico en el que se le remueven los sólidos mas grandes con un filtro y se deja sedimentar los más pequeños y pesados, también se le puede agregar carbón activado. No se necesita de procesos biológicos ni químicos. Además, este tipo de agua almacenada fluirá constantemente ya que en el diseño del tanque se ha considerado un desagüe con el fin de no almacenar el agua para evitar la creación de bacterias y microorganismos.

11 INSTITUTO MADRE DEL BUEN CONSEJO
El problema tratado debe ser estereotipado a un tipo de población educativa buscando que beneficie al mayor porcentaje de institutos posible, sin embargo, se hace muy difícil satisfacer las necesidades de los aproximadamente 50 colegios que tendría Floridablanca. Para esto se han tomado como referencia el Instituto Madre Del Buen Consejo donde el tanque, recolectaría el agua de los lavamanos, y después distribuiría a los sanitarios que haya en cada baño. Con este sistema se podría ahorrar entre un 30% y 40% tanto de acueducto y saneamiento al mes en un colegio de 600 estudiantes, aproximadamente, lo que representa un beneficio no solo económico, sino también ecológico. ASPECTOS DE SEGURIDAD: Para obtener un buen funcionamiento, larga duración y no arriesgar la vida y el bienestar de las personas, es necesario tener en cuenta las siguientes recomendaciones, información y normas de seguridad:

12 INSTITUTO MADRE DEL BUEN CONSEJO
Se debe realizar un aseo adecuado al filtro y al tanque, pues los residuos sólidos podrían atrofiar el sistema si no son removidos oportunamente. Para esto se pueden usar productos de limpieza como el cloro. Ser siempre cuidadoso con cada una de las partes del sistema y darles un buen trato. No introducir objetos extraños al tanque o filtro. No derramar sustancias toxicas o ácidos al tanque, pues estos podrían corroerlo o afectar la salud de las personas. Aunque el sistema cuenta con un tratamiento simple y necesario para el agua que se reutilizara, no hay riesgo de contraer enfermedades o infecciones, pues el contacto de la piel con esta agua no es directa ni constante. El agua no debe estar almacenada en el tanque por un tiempo mayor a 24 horas porque podría generar bacterias o microorganismos perjudiciales para la salud.

13 INSTITUTO MADRE DEL BUEN CONSEJO

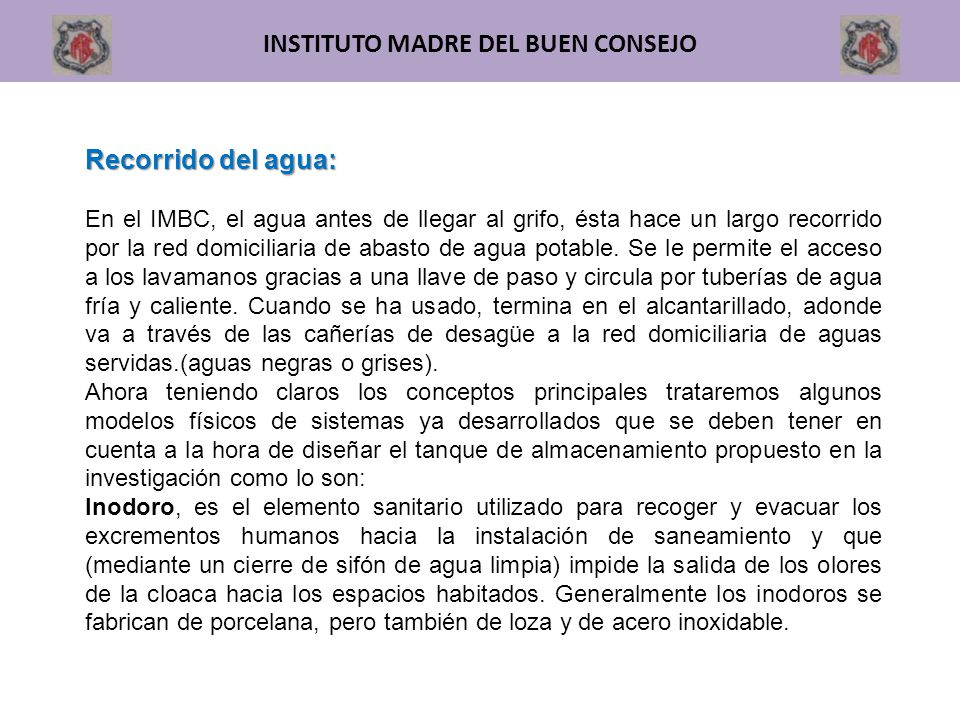

Recorrido del agua: En el IMBC, el agua antes de llegar al grifo, ésta hace un largo recorrido por la red domiciliaria de abasto de agua potable. Se le permite el acceso a los lavamanos gracias a una llave de paso y circula por tuberías de agua fría y caliente. Cuando se ha usado, termina en el alcantarillado, adonde va a través de las cañerías de desagüe a la red domiciliaria de aguas servidas.(aguas negras o grises). Ahora teniendo claros los conceptos principales trataremos algunos modelos físicos de sistemas ya desarrollados que se deben tener en cuenta a la hora de diseñar el tanque de almacenamiento propuesto en la investigación como lo son: Inodoro, es el elemento sanitario utilizado para recoger y evacuar los excrementos humanos hacia la instalación de saneamiento y que (mediante un cierre de sifón de agua limpia) impide la salida de los olores de la cloaca hacia los espacios habitados. Generalmente los inodoros se fabrican de porcelana, pero también de loza y de acero inoxidable.

14 INSTITUTO MADRE DEL BUEN CONSEJO
Para este proyecto se va modificar tanto los inodoros como los grifos, por tecnología ya avanzada que contribuyen a la solución de tales problemas. Para los inodoros se hará el cambio por el Sistema de Descarga E-Max, tecnología diseñada por INODOROS TOTO, que a diferencia de los inodoros asistidos por presión, que pueden ser ruidosos y están hechos con piezas móviles mas complicadas, E-Max es una solución sencilla, elegante y silenciosa para descargar efectivamente 1,28 galones.

15 INSTITUTO MADRE DEL BUEN CONSEJO
Utilizando la misma ingeniería comprobada que en nuestro legendario sistema de una descarga G-Max de 1,6 GPD, el E-Max de 1,28 GPD permite un ahorro adicional de agua de 20%. CARACTERISTICAS: Amplia válvula de descarga de 3” que permite descargar de forma rápida, constante y potente. Gran boca del sifón de 2-1/8”, vidriada para optimizar el paso de los residuos. Válvula de llenado operada por piloto que asegura un funcionamiento silencioso y un cierre limpio con cualquier presión del agua. Sifón jet extra grande que funciona en combinación con la gran boca del sifón vidriada; el sifón jet extrae los residuos con increíble fuerza.

16 COMO SE VA A CONSTRUIR EL PROYECTO.
INSTITUTO MADRE DEL BUEN CONSEJO COMO SE VA A CONSTRUIR EL PROYECTO. El proyecto DIELAN se construirá posteriormente empezando con la remodelación o el cambio de toda la tubería de la batería sanitaria del plantel, en donde se reemplazara por la tubería que viene a acompañar el desagüe del tanque junto con el del sanitario; durante la construcción de este paso también se colocara la motobomba conectada al tanque y a las tuberías que transportaran el agua hasta los baños. Luego de hacer la remodelación de toda la tubería se empezara por el cambio de inodoros actuales por el Sistema De Descarga E-Max , los cuales irán en cada baño ya sea de mujeres, hombres y/o directivos. Ya finalizada la tarea de cambio de inodoros se empezara por la construcción de los tanques en la parte inferior de cada lavamanos conectándolos al desagüe de cada uno de éstos, también se hace la conexión de los tanques con la tubería subterránea que llevara el agua por medio de las motobombas bombeando a ésta a cada sanitario para luego salir al desagüe que la llevara hasta las cañerias de aguas servidas (aguas negras y grises).

17 Donde SE VA A CONSTRUIR EL PROYECTO.
INSTITUTO MADRE DEL BUEN CONSEJO Donde SE VA A CONSTRUIR EL PROYECTO. El proyecto DIELAN esta planteado para construirse en toda la zona sanitaria del Instituto Madre Del Buen Consejo, que aproximadamente consta de un plazo de 8 a 9 meses de construcción. El proyecto DIELAN no solo esta diseñado para el IMBC si no que será presentado al gobierno para tener una idea de construcción en los demás planteles educativos de la región. También podrá ser construido en los hogares tomando el agua utilizada en las duchas, pero presentaría algunos antecedentes ya que, pues, hasta el momento, diferentes grupos de investigación de varios países se han preocupado por disminuir el consumo de agua potable en las actividades del hogar, de recreación e industriales, por lo que por ejemplo en España se desarrollo un sistema que está siendo empleado en tanto en casas y edificios como en centros recreativos, donde se recogen las aguas grises provenientes del la ducha, el lavamanos, y la lavadora, entre otros, se someten a un tratamiento químico, físico y biológico, y se reutiliza en actividades como descargar el sanitario, el riego y el lavado de autos, etc.

18 INSTITUTO MADRE DEL BUEN CONSEJO
En nuestro país también se han desarrollado este tipo de proyectos, entre los cuales encontramos una investigación desarrollada para la Universidad del Quindío en la que se plantea un sistema de reutilización de aguas que recolecta las aguas de ducha, lavamanos, lavaderos y lavadoras de un edificio de 20 apartamentos, las limpia, y redistribuye para su reutilización. Sin embargo, consideramos que no han sido suficientes estas investigaciones, púes en nuestra cuidad aun no se ha creado la conciencia ambiental que permita que los proyectos desarrollados se lleven a cabo totalmente y que las personas los acojan, por lo se debe seguir trabajando en estos. De este modo hemos decidido diseñar un sistema de almacenamiento de aguas residuales para su reutilización en el sanitario, retomando investigaciones anteriores y buscando optimizar procesos mas viables.

19 Materiales y herramientas.
INSTITUTO MADRE DEL BUEN CONSEJO Materiales y herramientas. NOMBRE DE LA INSTITUCION: Instituto Madre Del Buen Consejo. NOMBRE DEL PROYECTO: Proyecto Hídrico-ambiental DIELAN. MATERIAL JUSTIFICACION Angeo 1m x1.00gris fibra Esta fibra tendrá la función de hacer una especie de filtrado para no dar paso a partículas sólidas que atrofien el sistema. Arena lavada pega 25k Se usa para combinarla con el cemento para hacer el montaje final del tanque y de las partes adicionales del baño.

20 INSTITUTO MADRE DEL BUEN CONSEJO
Bocadillo hueco vertical6x12x25cm1.5k Estos ladrillos son indispensables para formar la estructura del tanque de almacenamiento. Caravista horizontal 9x14x29cm 3.4k 38.4 Cemento gris 50k ARGOS Se empleara para la construcción de los suelos y las bases que tendrá cada tanque. Cinta sellante PTFE Basic 1pulgx10mt Se utiliza para fijar y sellar las uniones de la tubería que transporta el agua. Codo 90x1/2 presión PAVCO Forma parte de la tubería del sistema.

21 INSTITUTO MADRE DEL BUEN CONSEJO
Soldadura PVC 1/32GI PAVCO Es empleada para pegar los tubos que necesita el agua para su recorrido. TEE ½ presión Cumple un papel similar al de los codos solo que tienen un lugar especifico de acuerdo con el diseño de la tubería. Tubo ½ x 6m presión 9-500Psi PAVCO Se usa para transportar el agua de los lavamanos, del tanque de almacenamiento, de la cisterna del sanitario y del desagüé a la red domiciliaria de aguas servidas. Pared palmeiras azul 25x35CJ 2M2 IBERIC Se empleara en el enchape tanto del tanque de almacenamiento como del baño.

22 INSTITUTO MADRE DEL BUEN CONSEJO
Barras de silicona x6unid- 1/2pgx30cm Con esta se fijara las partes de accesorios y recreación del baño y del sistema en general. Bomba fuente 45w EVANS AQUA45W Es necesaria e indispensable para llevar el agua del tanque de almacenamiento a las cisternas del sanitario. Mano de obra humana. Especializada. Es necesaria y obligatoria para llevar a cabo la construcción de tal proyecto.

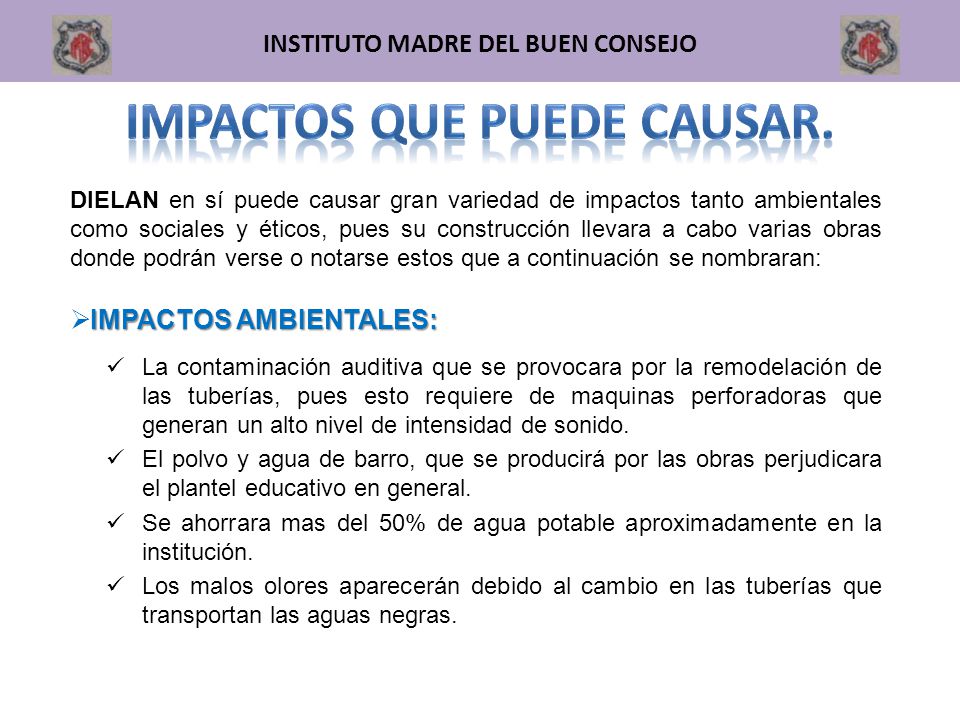

23 Impactos que puede causar.
INSTITUTO MADRE DEL BUEN CONSEJO Impactos que puede causar. DIELAN en sí puede causar gran variedad de impactos tanto ambientales como sociales y éticos, pues su construcción llevara a cabo varias obras donde podrán verse o notarse estos que a continuación se nombraran: IMPACTOS AMBIENTALES: La contaminación auditiva que se provocara por la remodelación de las tuberías, pues esto requiere de maquinas perforadoras que generan un alto nivel de intensidad de sonido. El polvo y agua de barro, que se producirá por las obras perjudicara el plantel educativo en general. Se ahorrara mas del 50% de agua potable aproximadamente en la institución. Los malos olores aparecerán debido al cambio en las tuberías que transportan las aguas negras.

24 INSTITUTO MADRE DEL BUEN CONSEJO
IMPACTOS SOCIALES: Generación de empleo, especialmente a la mano de obra calificada para llevar a cabo la construcción de tal proyecto. Se podrá llevar a cabo en los demás planteles educativos, contribuyendo así a un mejor ambiente, reduciendo el desperdicio de agua potable También podrá ser llevado a cabo en los hogares de familia o donde sea mas que todo utilizados los lavamanos frecuentemente, por ejemplo en los centros comerciales, entre otros. Al principio de la construcción tendrá un costo elevado, pero para un futuro cambiara, pues de hay se podrán sacar mejores opciones de materiales y en especial una mejor economía.

25 INSTITUTO MADRE DEL BUEN CONSEJO

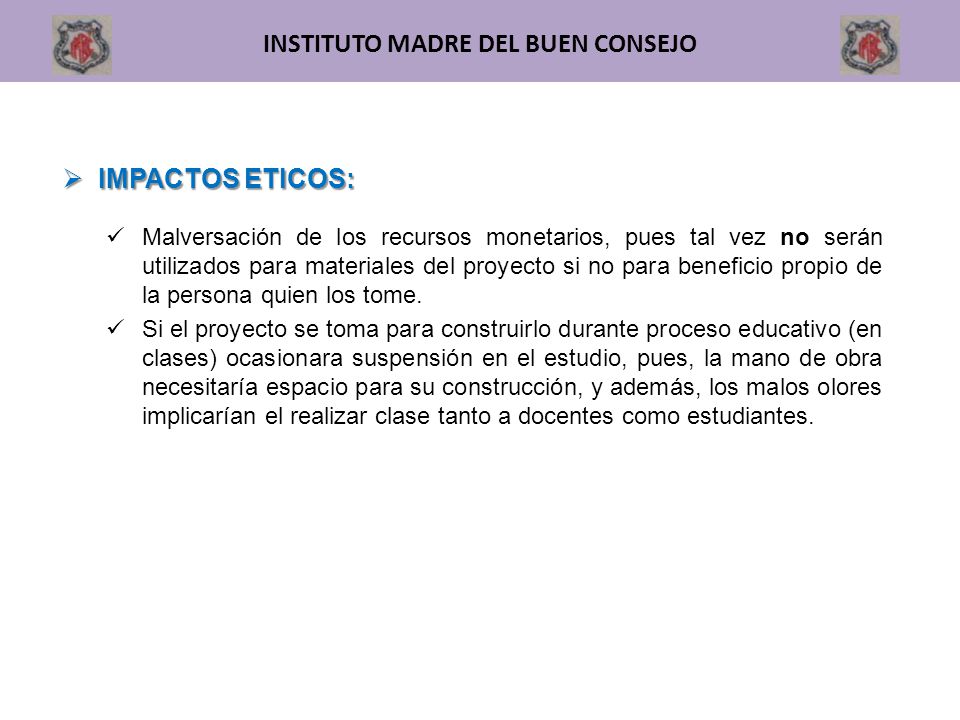

IMPACTOS ETICOS: Malversación de los recursos monetarios, pues tal vez no serán utilizados para materiales del proyecto si no para beneficio propio de la persona quien los tome. Si el proyecto se toma para construirlo durante proceso educativo (en clases) ocasionara suspensión en el estudio, pues, la mano de obra necesitaría espacio para su construcción, y además, los malos olores implicarían el realizar clase tanto a docentes como estudiantes.

26 DISEÑO DE PLANOS. (TUBERIAS)
INSTITUTO MADRE DEL BUEN CONSEJO DISEÑO DE PLANOS. (TUBERIAS)

27 INSTITUTO MADRE DEL BUEN CONSEJO (FRENTE A SALA DE PROFESORES.)
LAVAMANOS CENTRAL. (FRENTE A SALA DE PROFESORES.) 3.00 Mts 1,30 Mts 79 cm 1,45 Mts 40 cm 7 cm 25 cm 30 cm 15 cm

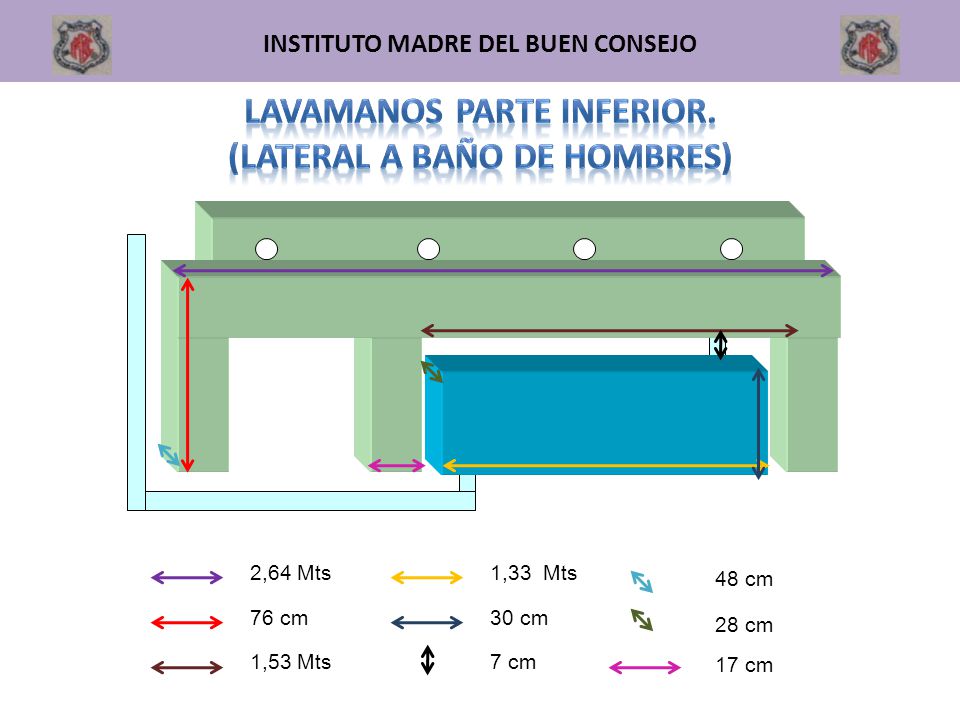

28 LAVAMANOS PARTE INFERIOR. (LATERAL A BAÑO DE HOMBRES)
INSTITUTO MADRE DEL BUEN CONSEJO LAVAMANOS PARTE INFERIOR. (LATERAL A BAÑO DE HOMBRES) 2,64 Mts 1,33 Mts 48 cm 76 cm 30 cm 28 cm 1,53 Mts 7 cm 17 cm

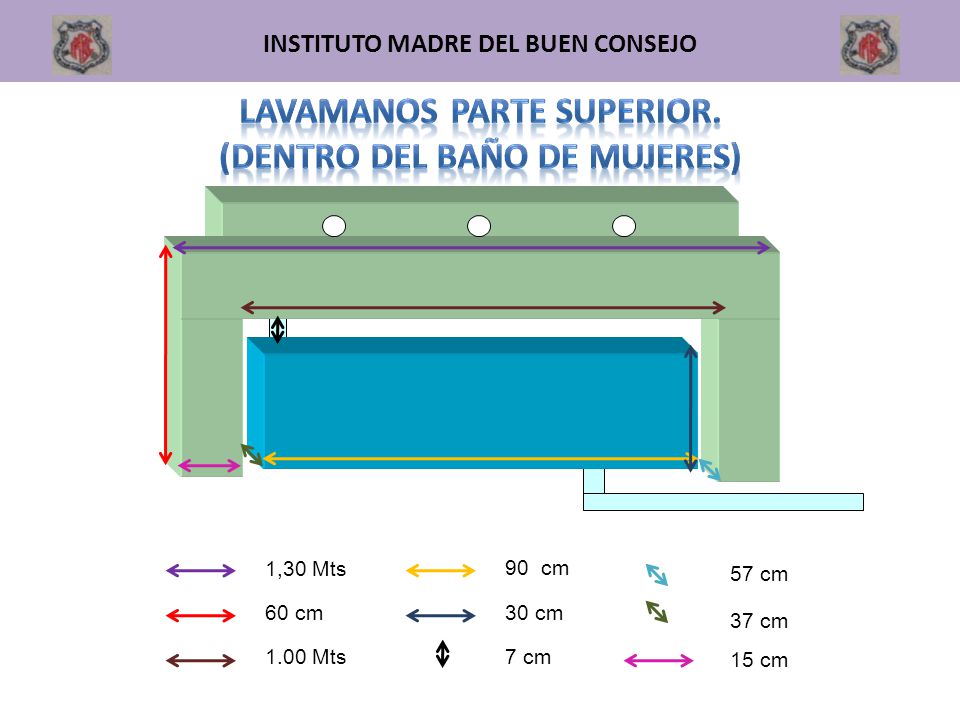

29 LAVAMANOS PARTE SUPERIOR. (DENTRO DEL BAÑO DE MUJERES)
INSTITUTO MADRE DEL BUEN CONSEJO LAVAMANOS PARTE SUPERIOR. (DENTRO DEL BAÑO DE MUJERES) 1,30 Mts 90 cm 57 cm 60 cm 30 cm 37 cm 1.00 Mts 7 cm 15 cm

30 LAVAMANOS PARTE SUPERIOR. (DENTRO DEL BAÑO DE DIRECTIVOS)
INSTITUTO MADRE DEL BUEN CONSEJO LAVAMANOS PARTE SUPERIOR. (DENTRO DEL BAÑO DE DIRECTIVOS) 1,30 Mts 90 cm 37 cm 60 cm 30 cm 57 cm 1,00 Mts 7 cm 15 cm

31 CIRCUITOS DE TUBERIAS DE LAVAMANOS A BAÑOS.
INSTITUTO MADRE DEL BUEN CONSEJO CIRCUITOS DE TUBERIAS DE LAVAMANOS A BAÑOS.

32 INSTITUTO MADRE DEL BUEN CONSEJO
DIMENCIONES DE BAÑOS. 90 cm 20 cm 1,94 Mts 1,00 Mts 15 cm 20 cm

33 LAVAMANOS CENTRAL CON BAÑOS DE MUJERES Y DIRECTIVOS.
INSTITUTO MADRE DEL BUEN CONSEJO LAVAMANOS CENTRAL CON BAÑOS DE MUJERES Y DIRECTIVOS. 3,15 Mts 22,69 Mts 4,00 Mts 2,57 Mts 37 cm 1,30 Mts

34 LAVAMANOS INFERIOR CON BAÑOS DE HOMBRES.
INSTITUTO MADRE DEL BUEN CONSEJO LAVAMANOS INFERIOR CON BAÑOS DE HOMBRES. 3,46 Mts 2,36 Mts 4,00 Mts 1,50 Mts 36 cm

35 INSTITUTO MADRE DEL BUEN CONSEJO LAVAMANOS SUPERIOR DERECHO CON
BAÑOS DE MUJERES. 1,10 Mts 1,50 Mts 37 cm

36 INSTITUTO MADRE DEL BUEN CONSEJO LAVAMANOS SUPERIOR IZQUIERDO CON
BAÑOS DE DIRECTIVOS. 37 cm 1,38 Mts 1,10 Mts

37 INSTITUTO MADRE DEL BUEN CONSEJO
Bibliografía. Reutilización de aguas grises: Agenda de la construcción sostenible. Reutilizar el agua: centro nacional ambiental. Tratamiento de aguas residuales: wikipedia la enciclopedia libre Problemática mundial del agua: solo ciencia htm Portal hablemos del agua: biblioteca virtual EPM Medio ambiente: biblioteca virtual EPM La contaminación: biblioteca virtual EPM

38 INSTITUTO MADRE DEL BUEN CONSEJO

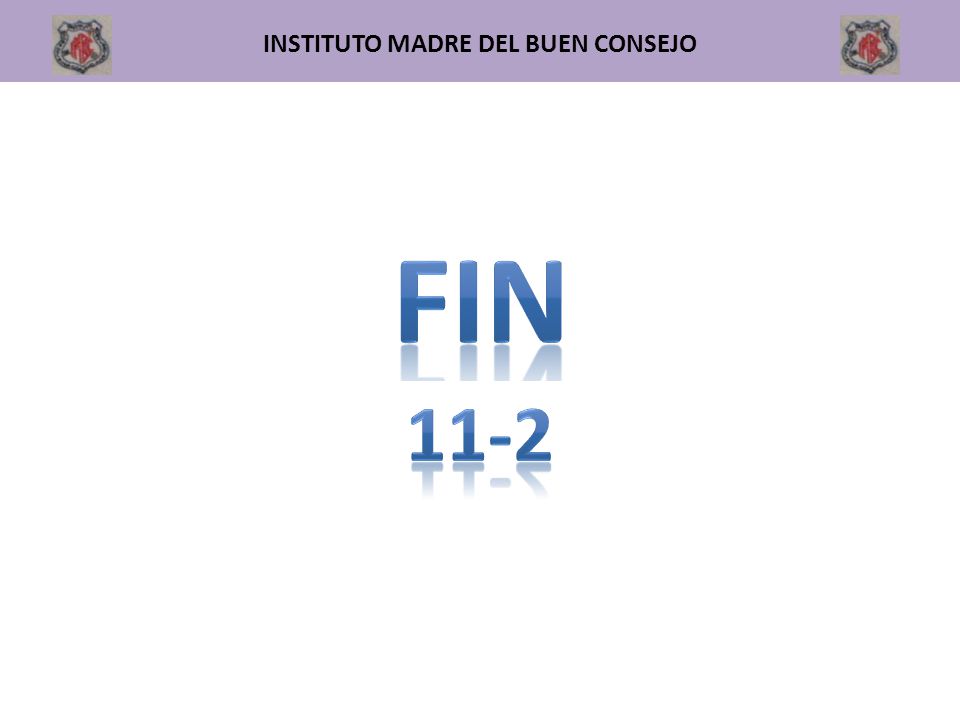

FIN 11-2
