1 AISLAMIENTOS

2 NORMAS PARA AISLAMIENTOS
La evaluación de riesgos debe considerarse como el mecanismo primario de control de los peligros en todos los procesos de aislamientos Cualquier aislamiento debe ser una barrera de contención efectiva para el fluido a aislar por el tiempo que sea requerido Las válvulas deben ser bloqueadas o inmovilizadas para prevenir una operación no autorizada Todos los puntos de aislamiento deben ser identificados con tarjetas suspensión de cualquier fuente de energía (Hidráulica, Neumática, Mecánica o Eléctrica).

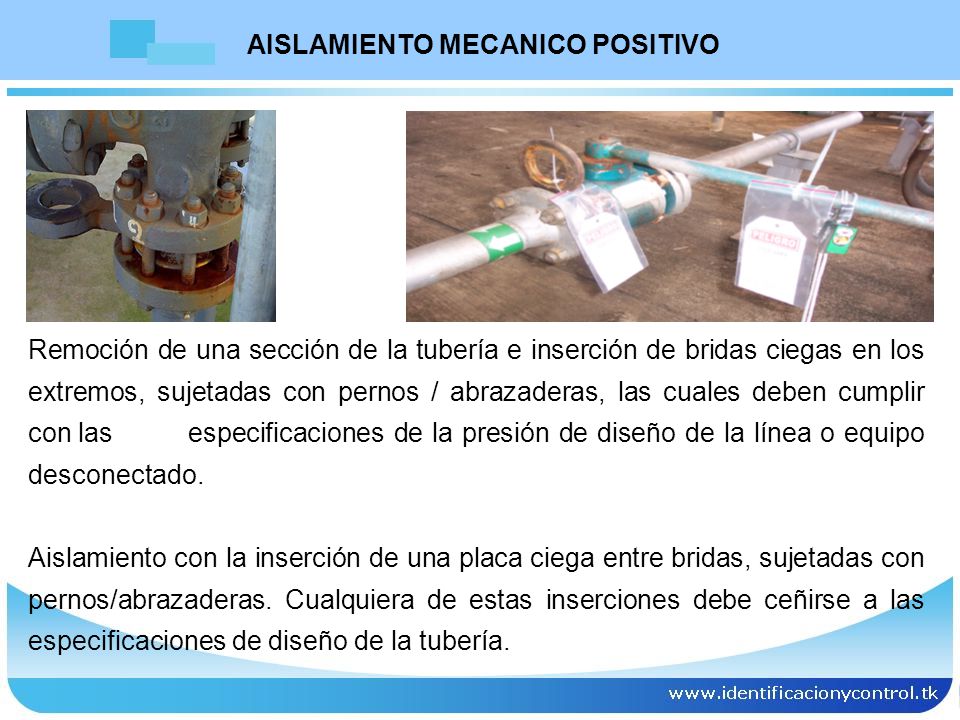

3 AISLAMIENTO MECANICO POSITIVO
Remoción de una sección de la tubería e inserción de bridas ciegas en los extremos, sujetadas con pernos / abrazaderas, las cuales deben cumplir con las especificaciones de la presión de diseño de la línea o equipo desconectado. Aislamiento con la inserción de una placa ciega entre bridas, sujetadas con pernos/abrazaderas. Cualquiera de estas inserciones debe ceñirse a las especificaciones de diseño de la tubería.

4 AISLAMIENTO MECANICO POSITIVO
El aislamiento positivo es obligatorio para el trabajo en espacios confinados y para trabajos de soldadura en líneas que hayan contenido hidrocarburos, recomendable para los Aislamientos de larga duración, debido a la seguridad adicional que ofrece

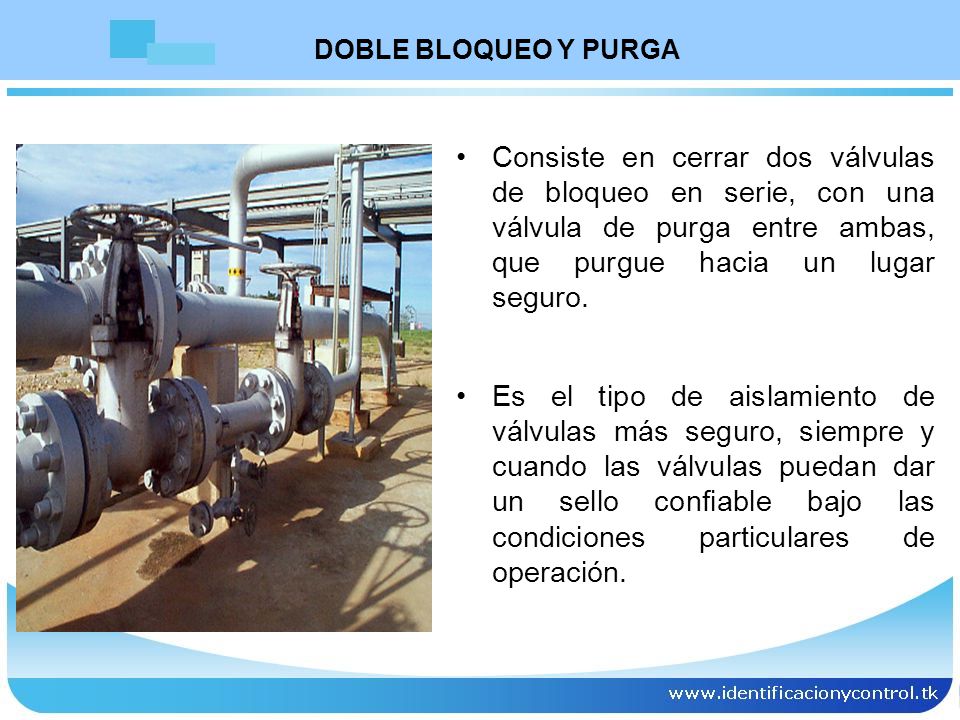

5 DOBLE BLOQUEO Y PURGA Consiste en cerrar dos válvulas de bloqueo en serie, con una válvula de purga entre ambas, que purgue hacia un lugar seguro. Es el tipo de aislamiento de válvulas más seguro, siempre y cuando las válvulas puedan dar un sello confiable bajo las condiciones particulares de operación.

6 AISLAMIENTOS ELECTRICOS
Consiste en desenergizar, desconectar y asegurar el sistema eléctrico, lo cual tiene un requerimiento de interrupción visible de sus conexiones a las fuentes de tensión y tiene relación directa con el trabajo que se va a realizar.

7 NORMAS Y PRECAUCIONES Todo aislamiento eléctrico deberá tener un candado instalado en el punto respectivo Cuando varias disciplinas intervengan en un trabajo y estén relacionadas con el mismo aislamiento, cada disciplina deberá instalar su propio candado Se deben instalar o adjuntar tarjetas con anuncio de advertencia o de peligro, en los puntos apropiados de aislamientos Todos los departamentos deberán contar con un listado aprobado de autoridades aislantes eléctricas certificadas para los niveles de tensión requeridos
