1 UNIONES NO PERMANENTES NO ROSCADAS
Universidad del Táchira Departamento de Ingeniería Mecánica Núcleo de Diseño Mecánico Dibujo de Elementos de Máquina UNIONES NO PERMANENTES NO ROSCADAS Ing. Gerardo Márquez, MSc

2 UNIONES Las uniones son elementos que unen las piezas que forman las máquinas. TIPOS DE UNIONES UNIONES DESMONTABLES UNIONES PERMANENTES ROSCADAS NO ROSCADAS

3 UNIONES DESMONTABLES Las uniones desmontables, son aquellas que permiten ser separadas o desmontadas sin deteriorarse. Tipos de uniones Uniones desmontables Roscas Pasadores Chavetas y lengüetas

4 Cónicos con espiga roscada
PASADORES Tipos de Pasadores Pasadores Cónicos Partidos Cilíndricos Elásticos Cónicos con espiga roscada Aletas

5 PASADORES CÓNICOS Se usan para fijar las piezas en máquinas y al mismo tiempo evitar el desplazamiento de los elementos en un eje. Las especificaciones dependen del concepto seleccionado. Las especificaciones para el producto elegido, en ultima instancia dependerán de si son técnica y económicamente factible. Se conoce como especificaciones objetivo las cuales representan las esperanzas y aspiraciones del equipo, pero se establecen entes de que estas tengan conocimientos de las restricciones que la tecnología del producto planteara respecto a lo que se pueda lograr

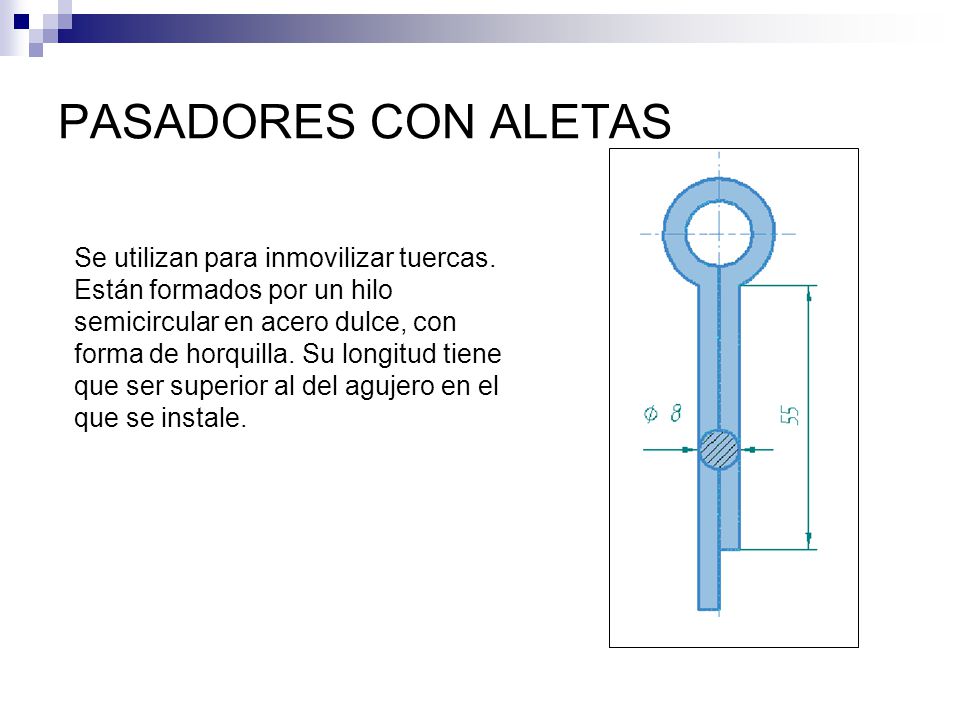

6 PASADORES CON ALETAS Se utilizan para inmovilizar tuercas.
Están formados por un hilo semicircular en acero dulce, con forma de horquilla. Su longitud tiene que ser superior al del agujero en el que se instale.

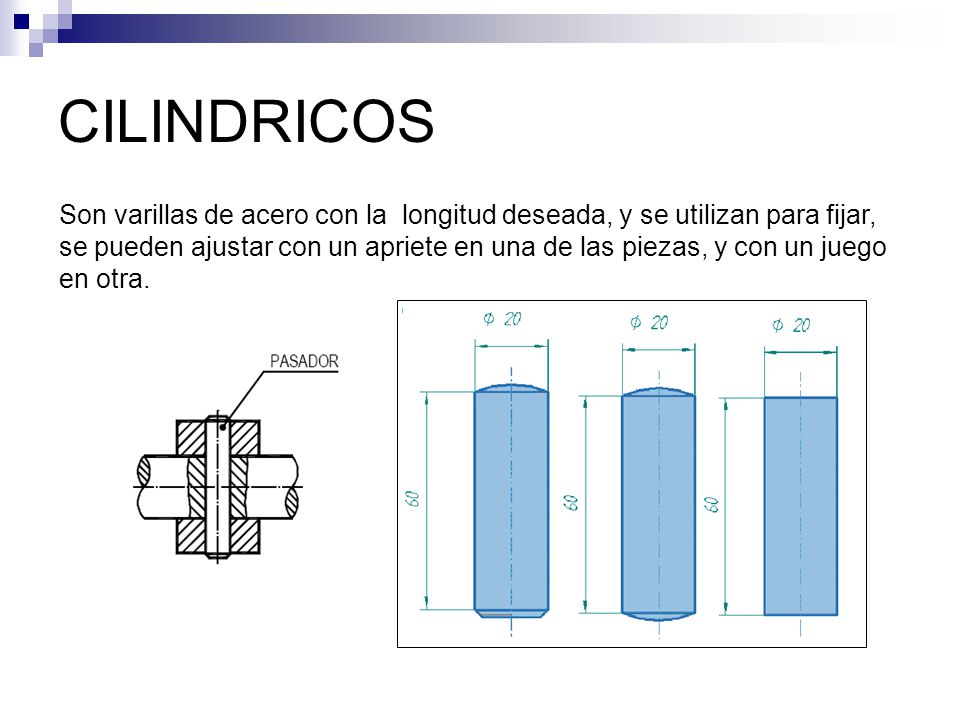

7 CILINDRICOS Son varillas de acero con la longitud deseada, y se utilizan para fijar, se pueden ajustar con un apriete en una de las piezas, y con un juego en otra.

8 CÓNICOS CON ESPIGA ROSCADA
Se aplican mucho para grandes máquinas, asegurando la posición de sus piezas, su gran ventaja es que es fácil de desmontar, ya que sólo hay que sacar el pasador con ayuda de una tuerca, de la espiga roscada.

9 PARTIDOS Son pasadores cilíndricos, a los que se les han hecho una pequeñas ranuras, lo cual permite un ajuste más preciso al éste deformarse.

10 ELASTICOS También se los llaman de tensión, y se fabrican
curvando una lámina de acero. Se utilizan para fijar piezas, y se pueden introducir unos dentro de otros, cuando hay esfuerzos grandes, o como casquillos, cuando hay esfuerzos de cortadura.

11 CHAVETAS Y LENGUETAS Las Chavetas y lengüetas son elementos de máquina destinados a unir 2 o mas Piezas que deben girar junto a un árbol mecánico con el fin de transmitir un par Motriz, permitiendo, al mismo tiempo, su fácil montaje y desmontaje de los mismo.

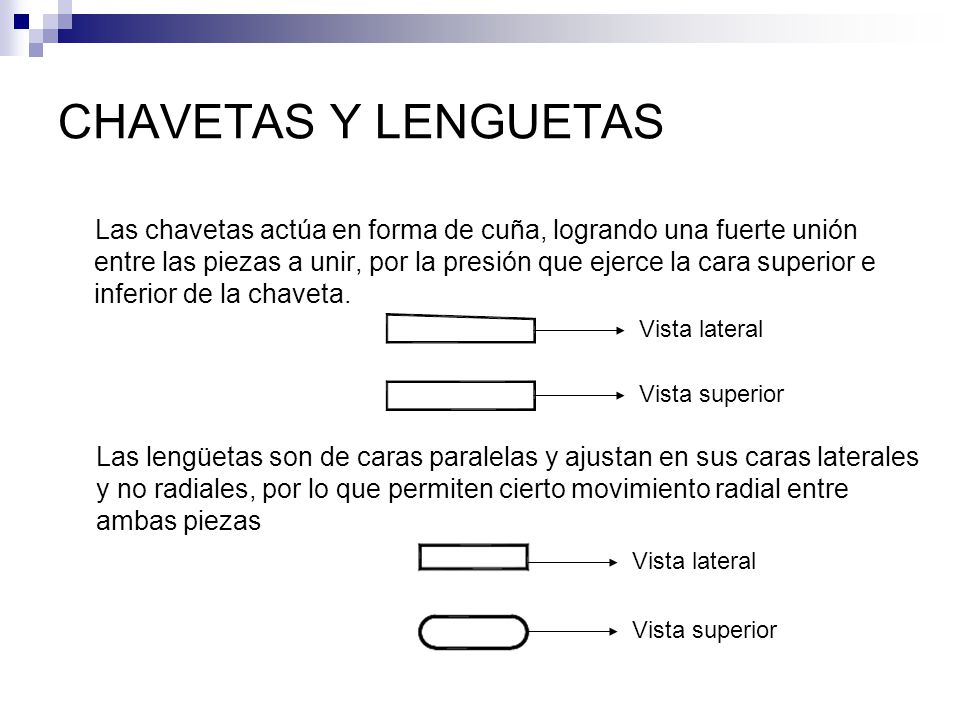

12 CHAVETAS Y LENGUETAS Las chavetas actúa en forma de cuña, logrando una fuerte unión entre las piezas a unir, por la presión que ejerce la cara superior e inferior de la chaveta. Vista lateral Vista superior Las lengüetas son de caras paralelas y ajustan en sus caras laterales y no radiales, por lo que permiten cierto movimiento radial entre ambas piezas Vista lateral Vista superior

13 DESIGNACION DE CHAVETAS Y LENGUETAS
La designación de las chavetas chavetas y lengüetas incluyen los siguientes datos, indicados en el orden que se da a continuación: Tipo de chaveta o Lengüeta. Anchura (b) Altura (h) Longitud (L) Norma que la define b x h x L x Norma

14 CHAVETERO El chavetero es una ranura que sirve de alojamiento para
Chaveta o lengüeta y la misma se practica sobre la pieza a ensamblar

15 TIPOS DE CHAVETA CHAVETA LONGITUDINAL

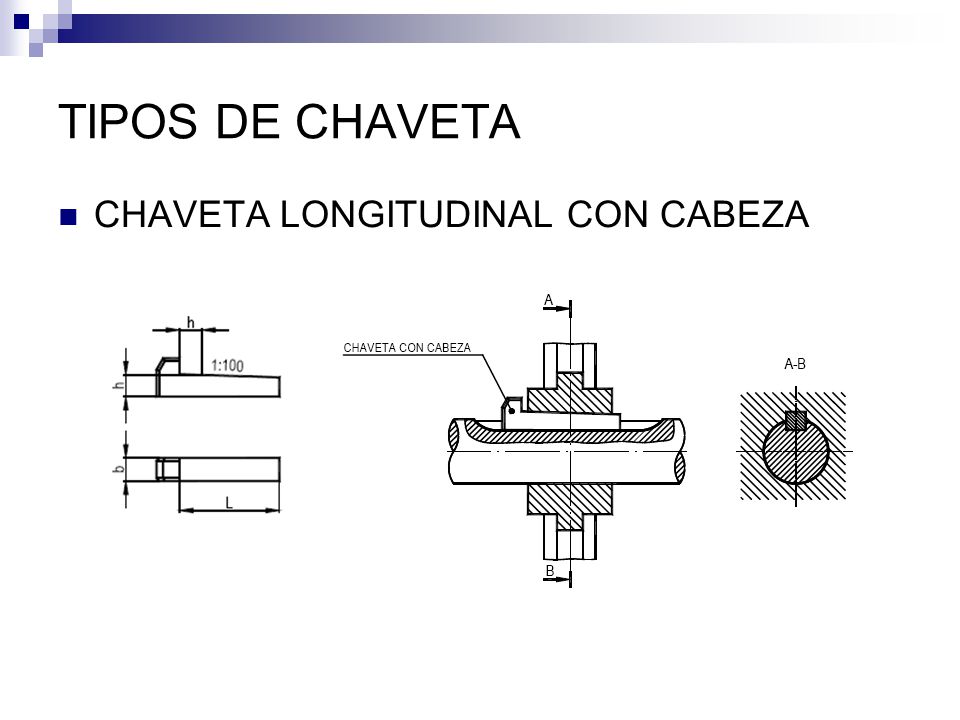

16 TIPOS DE CHAVETA CHAVETA LONGITUDINAL CON CABEZA

17 TIPOS DE CHAVETA CHAVETA LONGITUDINAL PLANA

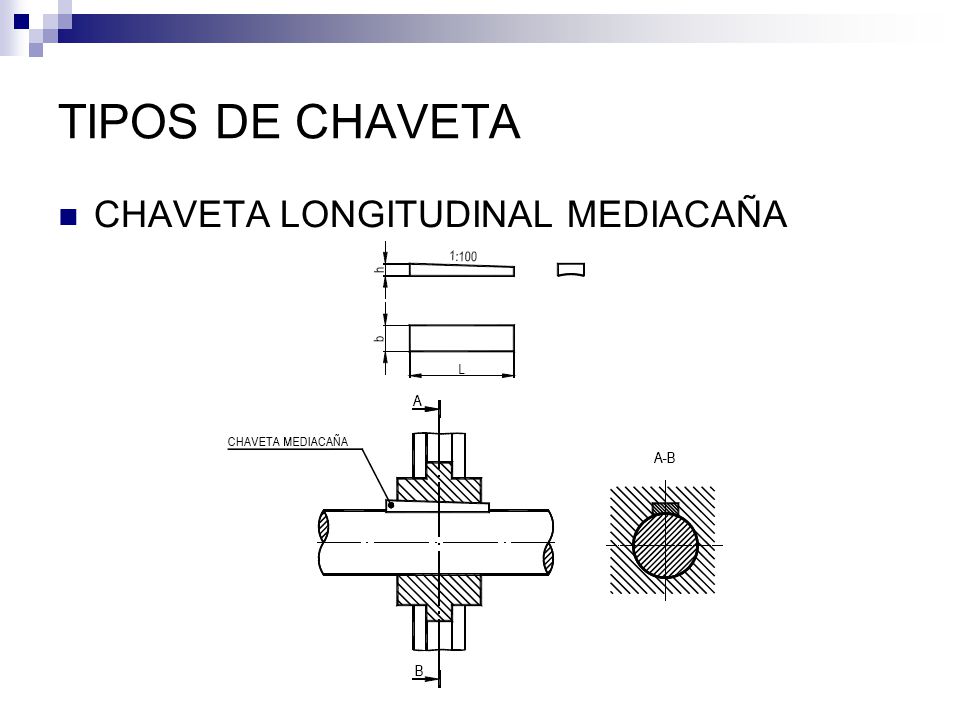

18 TIPOS DE CHAVETA CHAVETA LONGITUDINAL MEDIACAÑA

19 TIPOS DE LENGUETA LENGÜETA O CHAVETA PARALELA

20 TIPOS DE LENGUETA LENGÜETA CON TORNILLO DE RETENCION

21 TIPOS DE LENGUETA LENGÜETA REDONDA
