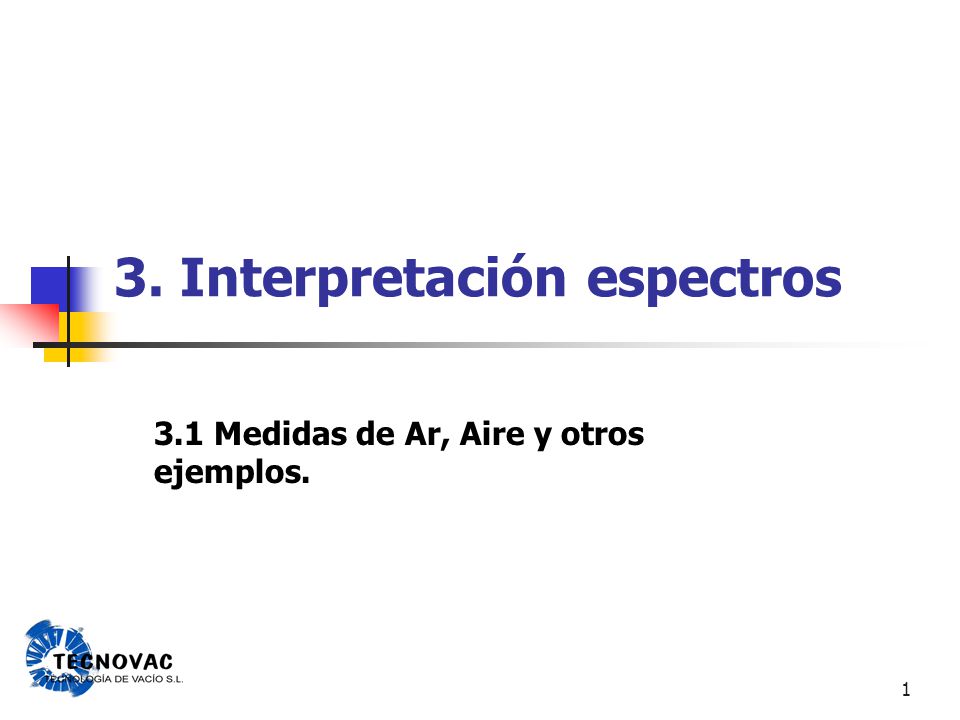

1 1 3. Interpretación espectros 3.1 Medidas de Ar, Aire y otros ejemplos.

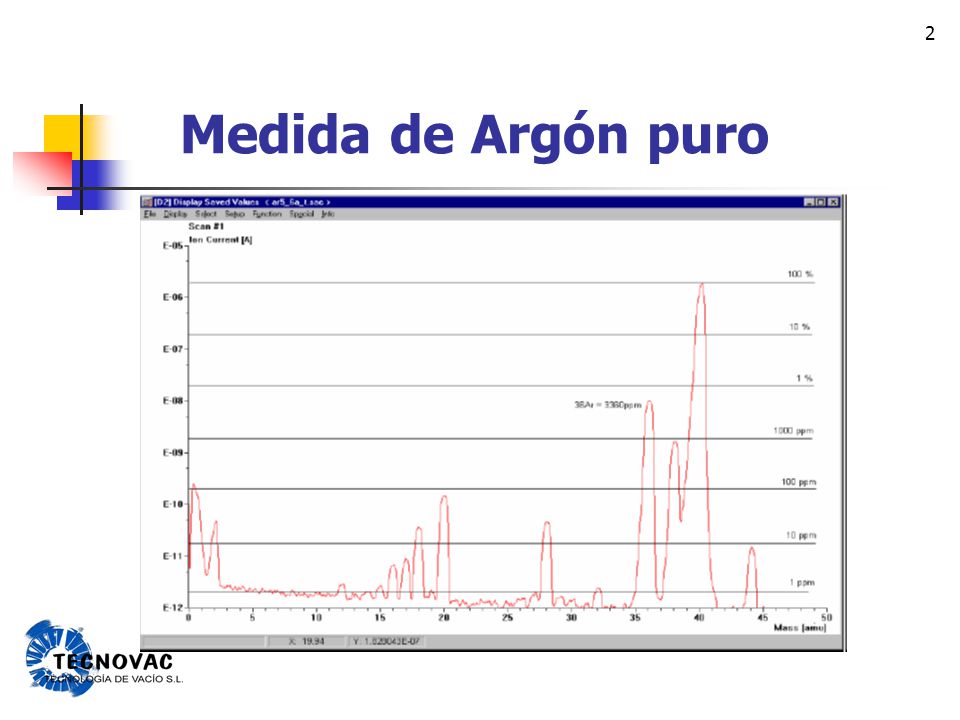

2 2 Medida de Argón puro

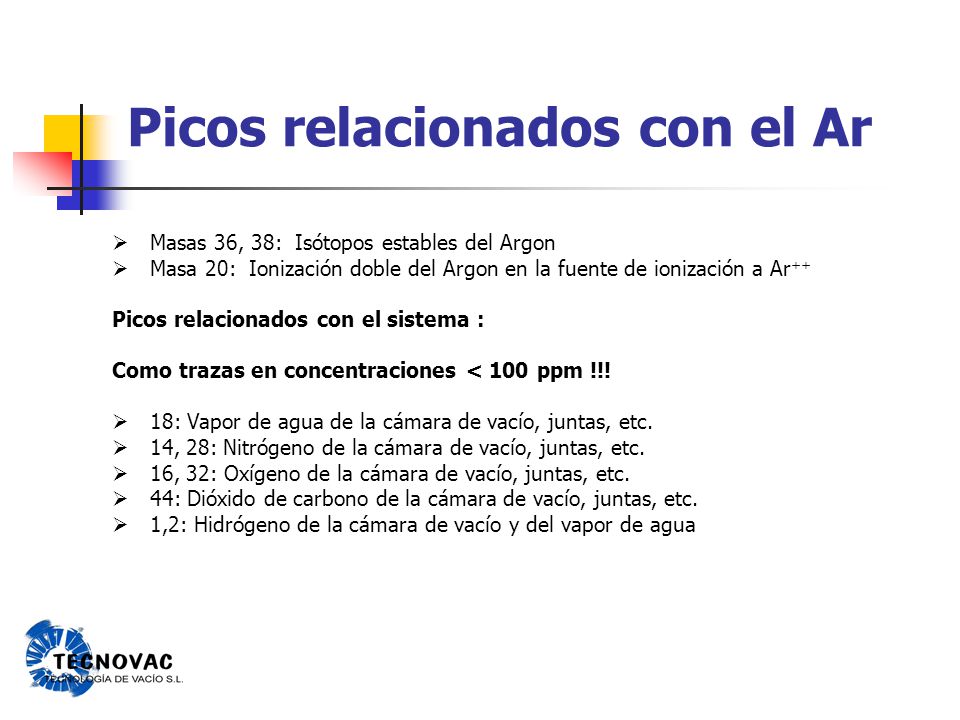

3 Picos relacionados con el Ar  Masas 36, 38: Isótopos estables del Argon  Masa 20: Ionización doble del Argon en la fuente de ionización a Ar ++ Picos relacionados con el sistema : Como trazas en concentraciones < 100 ppm !!!  18: Vapor de agua de la cámara de vacío, juntas, etc.  14, 28: Nitrógeno de la cámara de vacío, juntas, etc.  16, 32: Oxígeno de la cámara de vacío, juntas, etc.  44: Dióxido de carbono de la cámara de vacío, juntas, etc.  1,2: Hidrógeno de la cámara de vacío y del vapor de agua

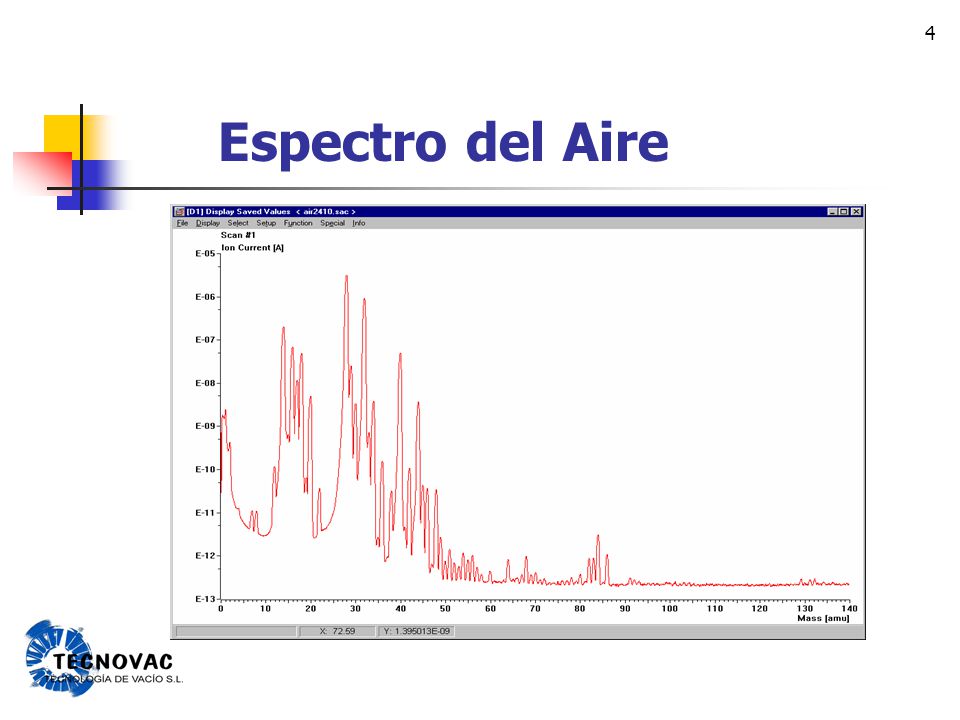

4 4 Espectro del Aire

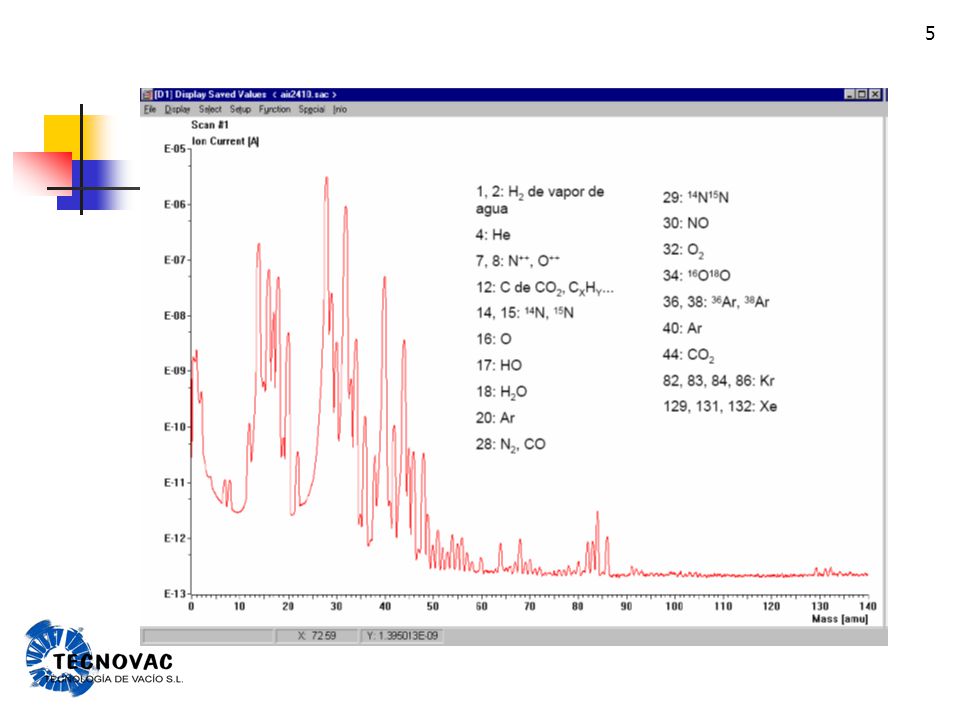

5 5

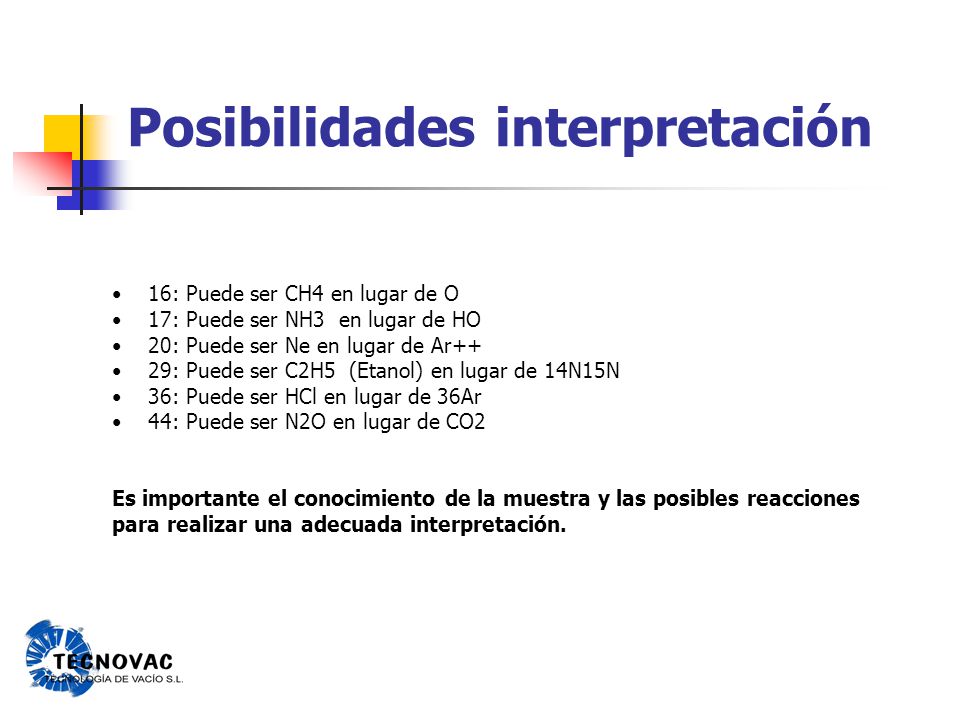

6 Posibilidades interpretación 16: Puede ser CH4 en lugar de O 17: Puede ser NH3 en lugar de HO 20: Puede ser Ne en lugar de Ar++ 29: Puede ser C2H5 (Etanol) en lugar de 14N15N 36: Puede ser HCl en lugar de 36Ar 44: Puede ser N2O en lugar de CO2 Es importante el conocimiento de la muestra y las posibles reacciones para realizar una adecuada interpretación.

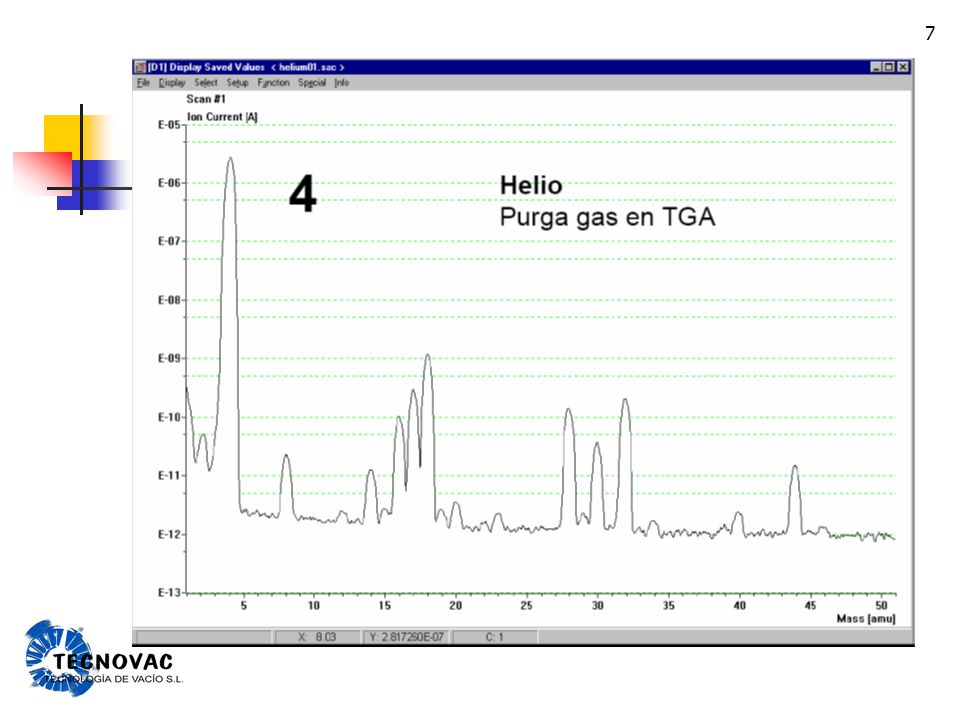

7 7

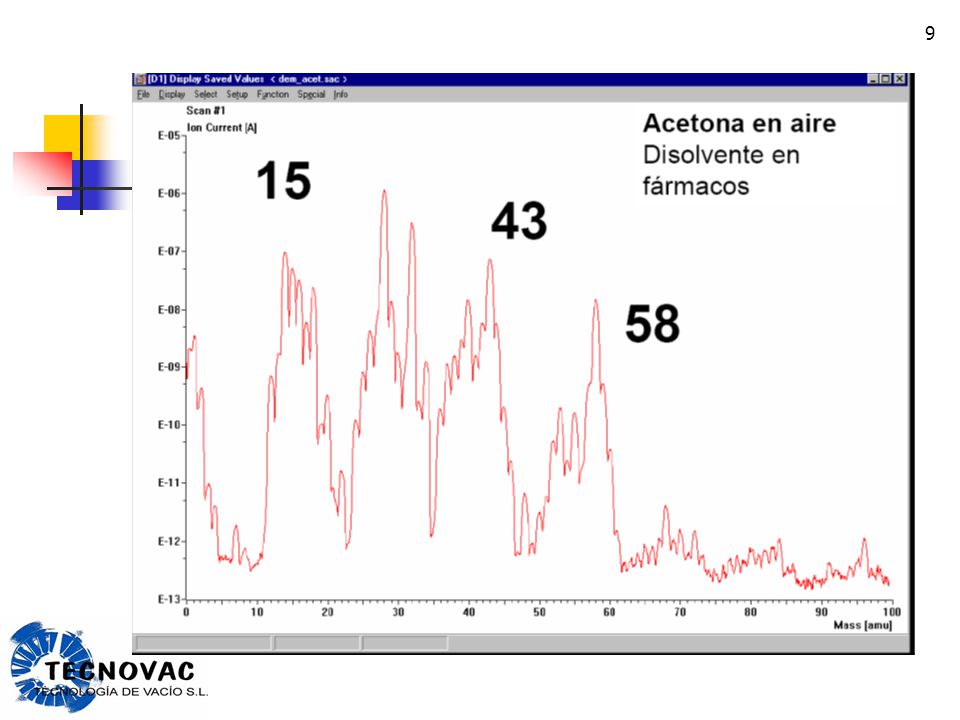

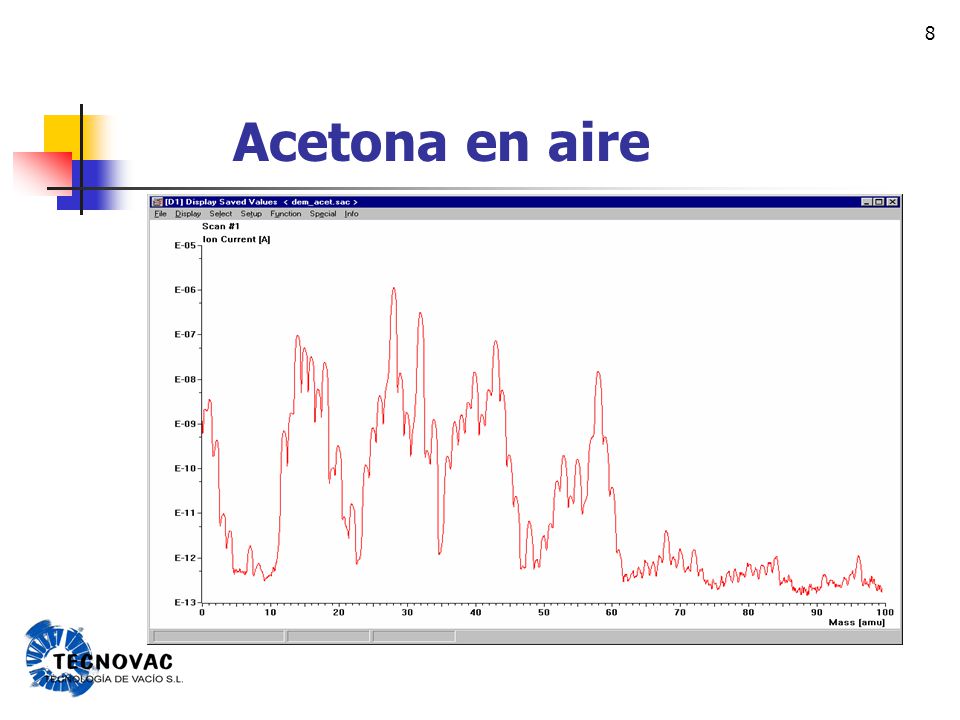

8 8 Acetona en aire

9 9

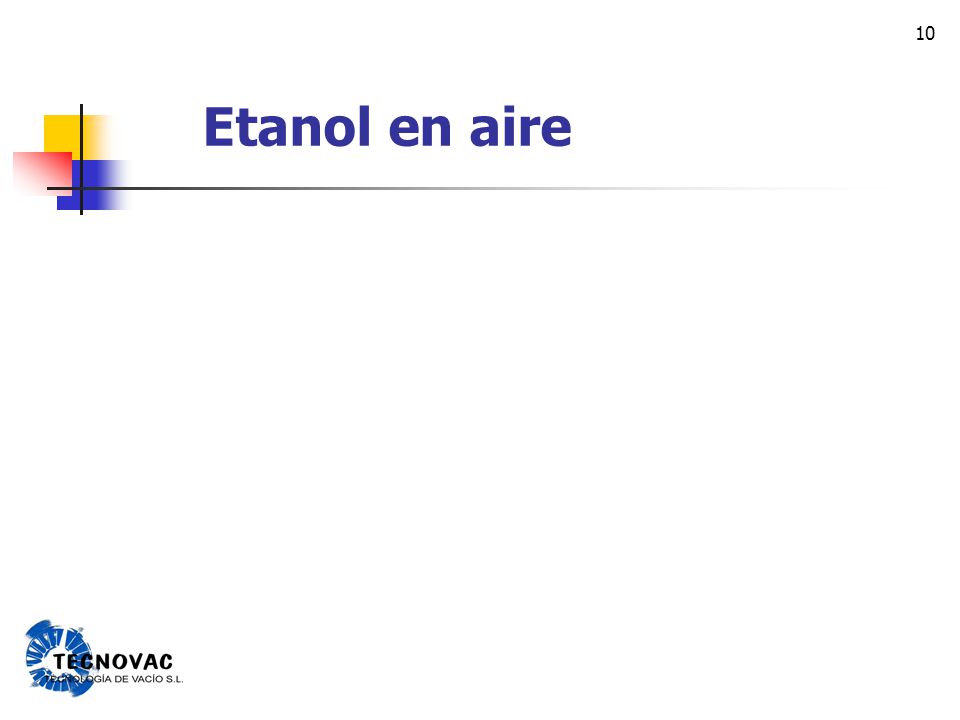

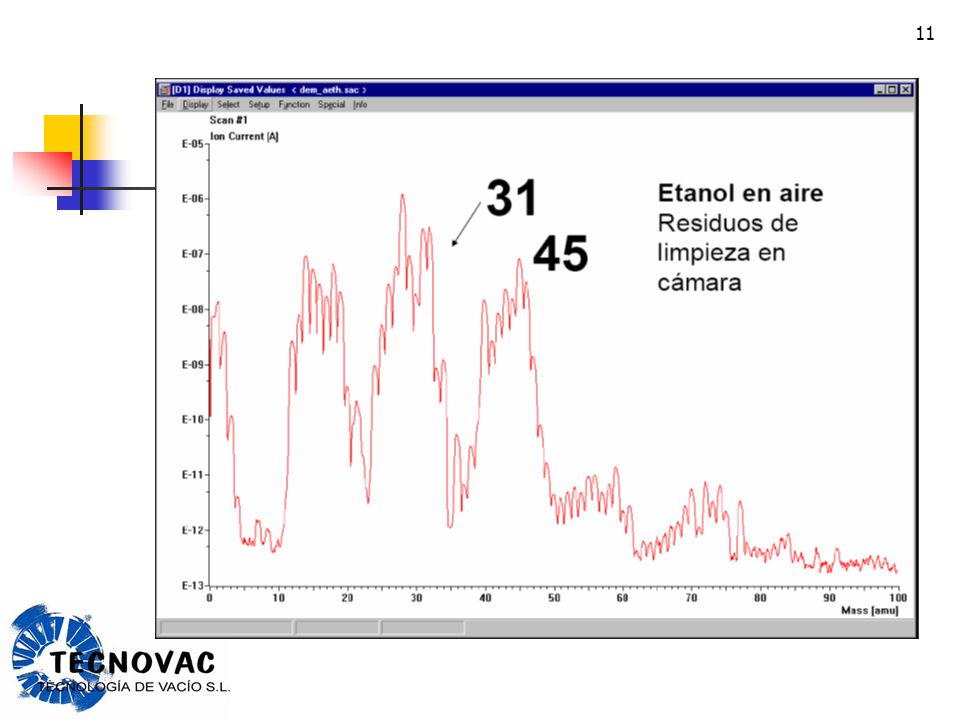

10 10 Etanol en aire

11 11

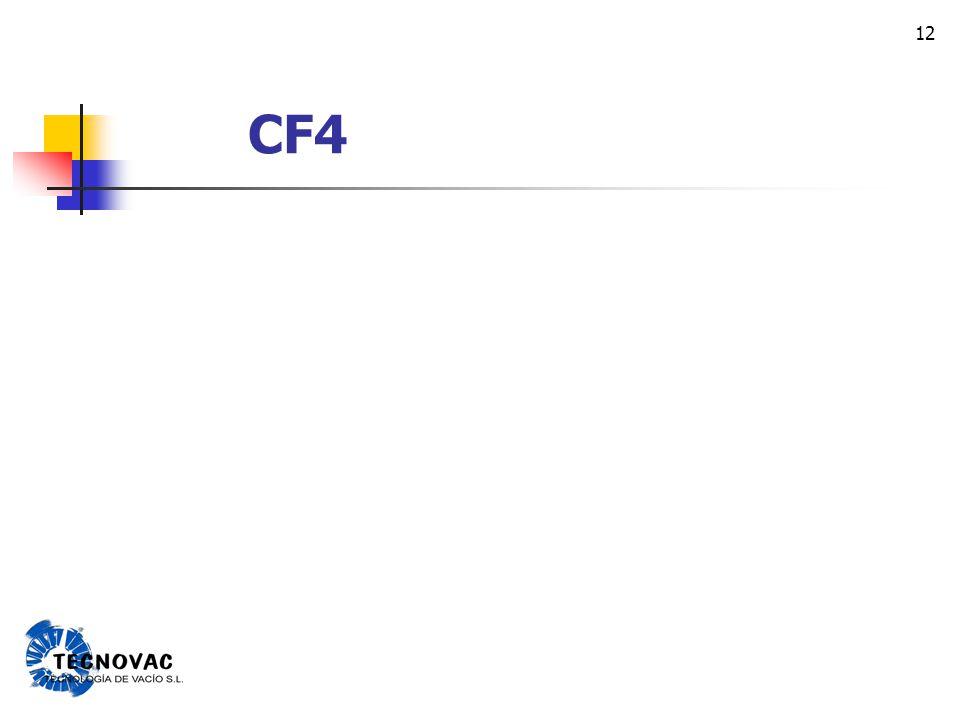

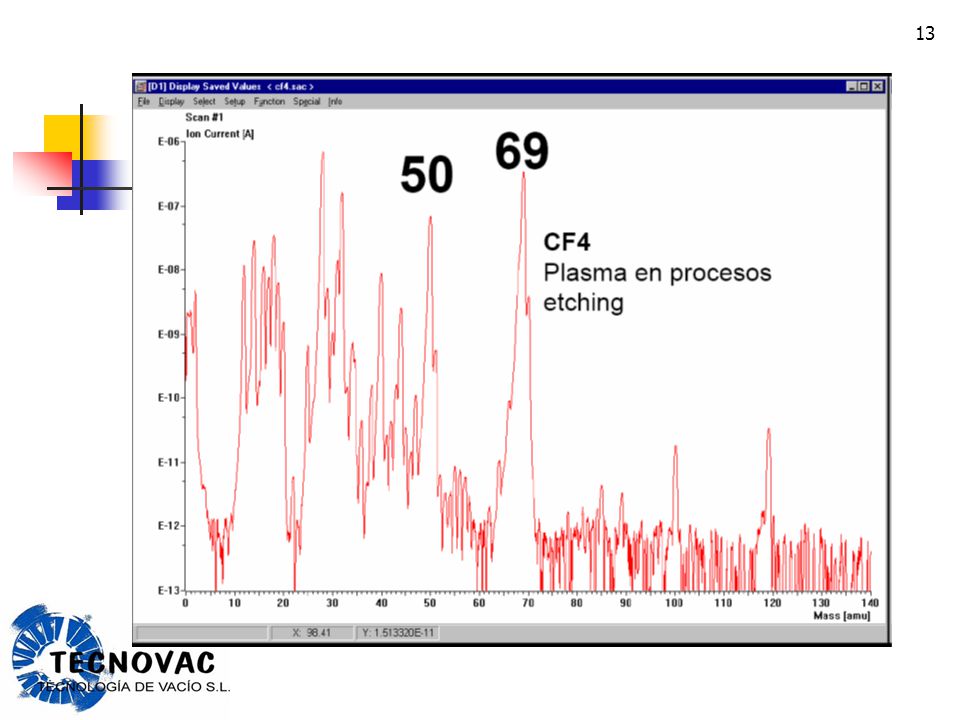

12 12 CF4

13 13

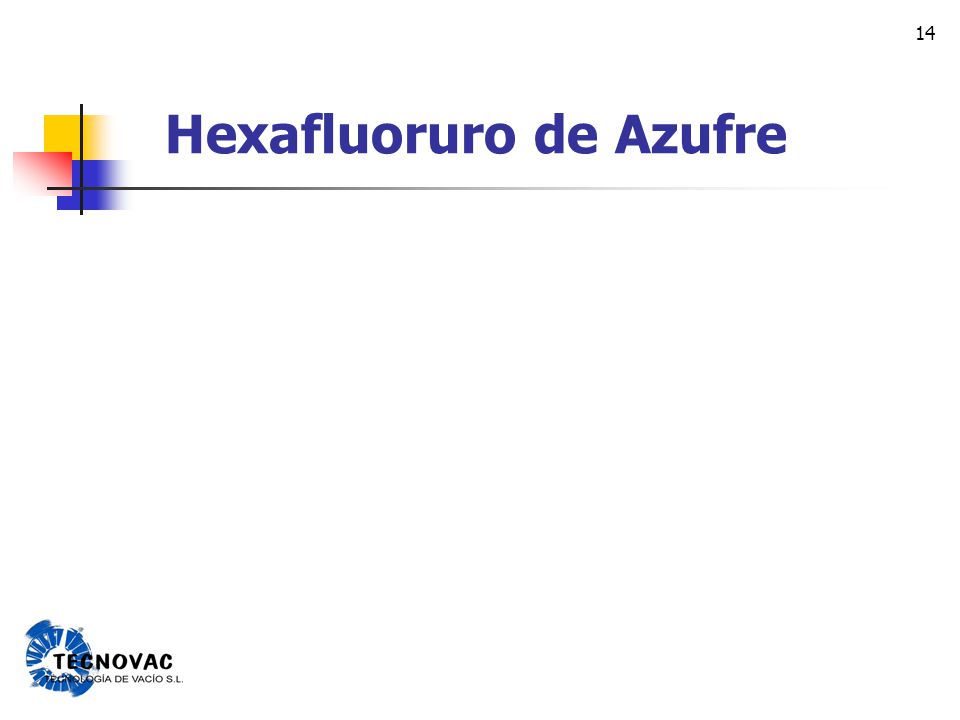

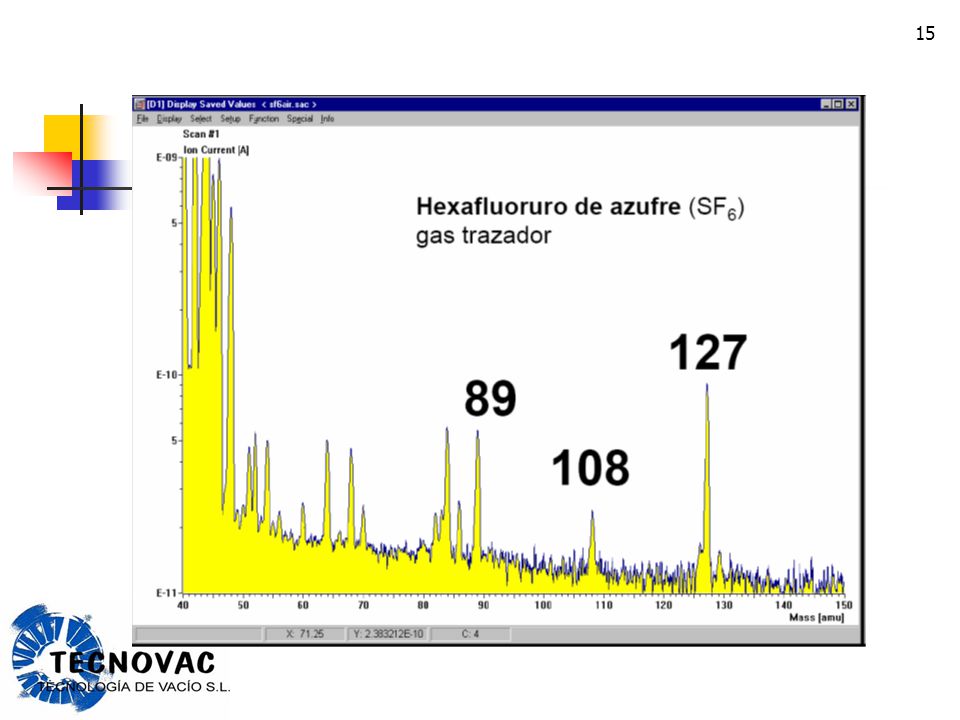

14 14 Hexafluoruro de Azufre

15 15

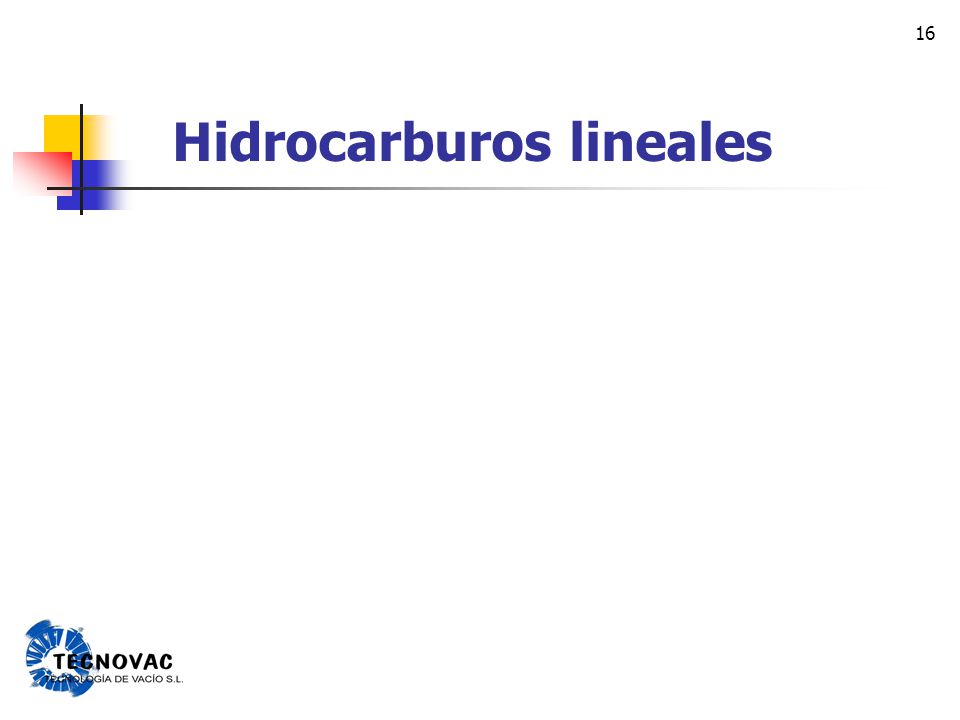

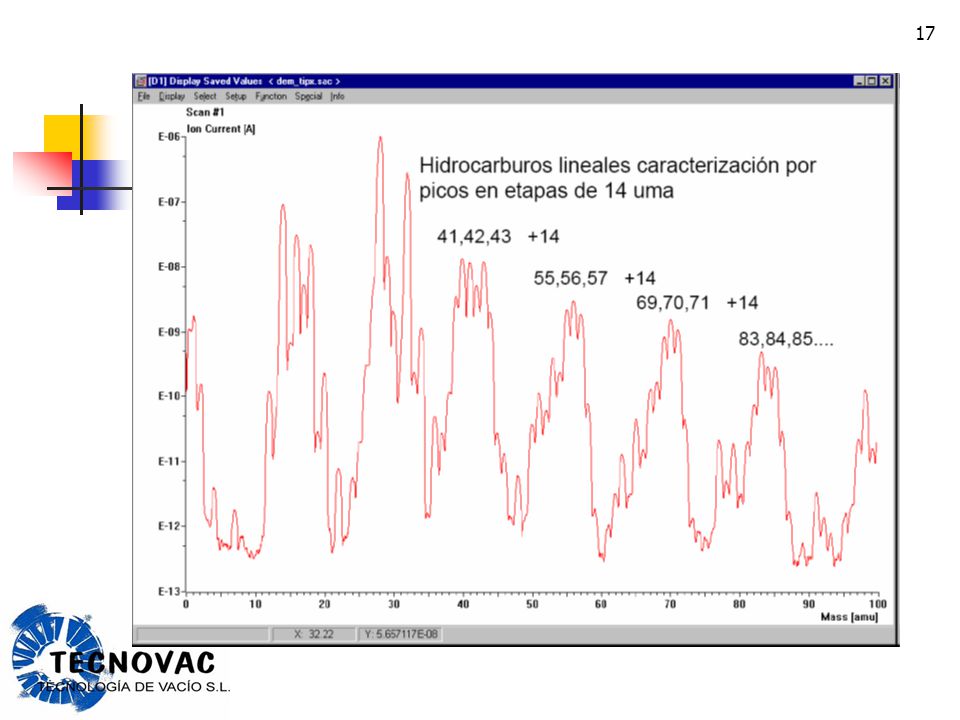

16 16 Hidrocarburos lineales

17 17

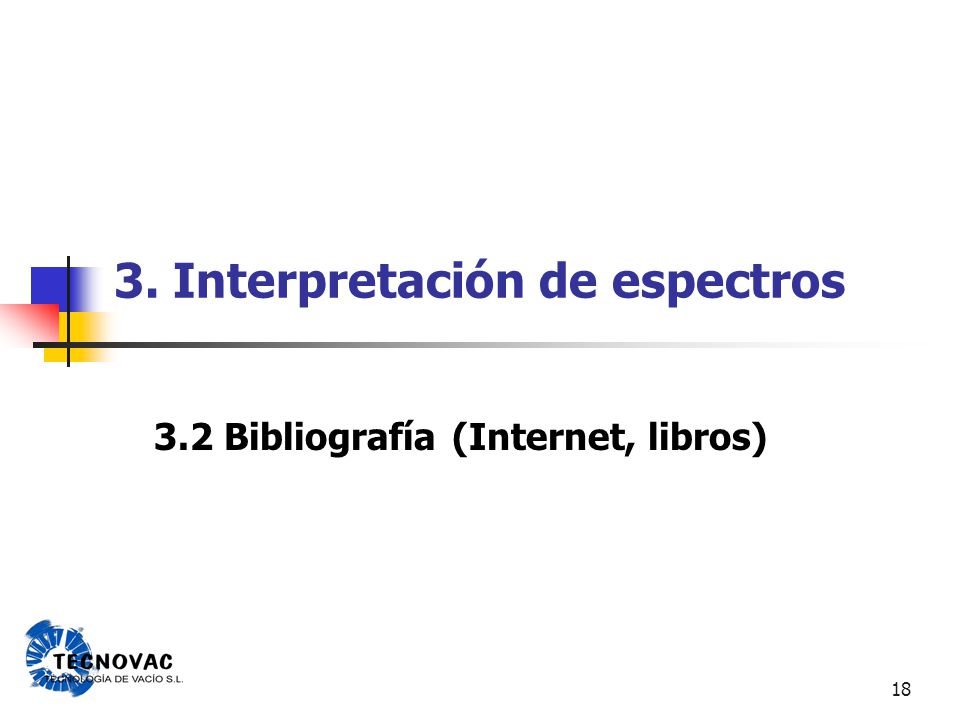

18 18 3. Interpretación de espectros 3.2 Bibliografía (Internet, libros)

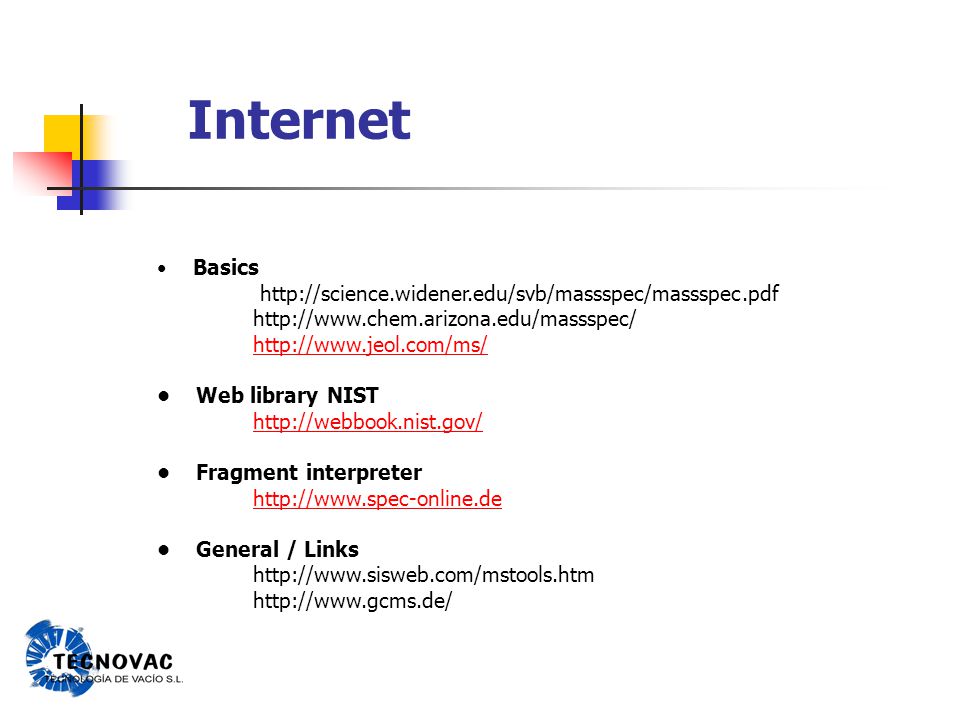

19 Internet Basics http://science.widener.edu/svb/massspec/massspec.pdf http://www.chem.arizona.edu/massspec/ http://www.jeol.com/ms/ Web library NIST http://webbook.nist.gov/ Fragment interpreter http://www.spec-online.de General / Links http://www.sisweb.com/mstools.htm http://www.gcms.de/

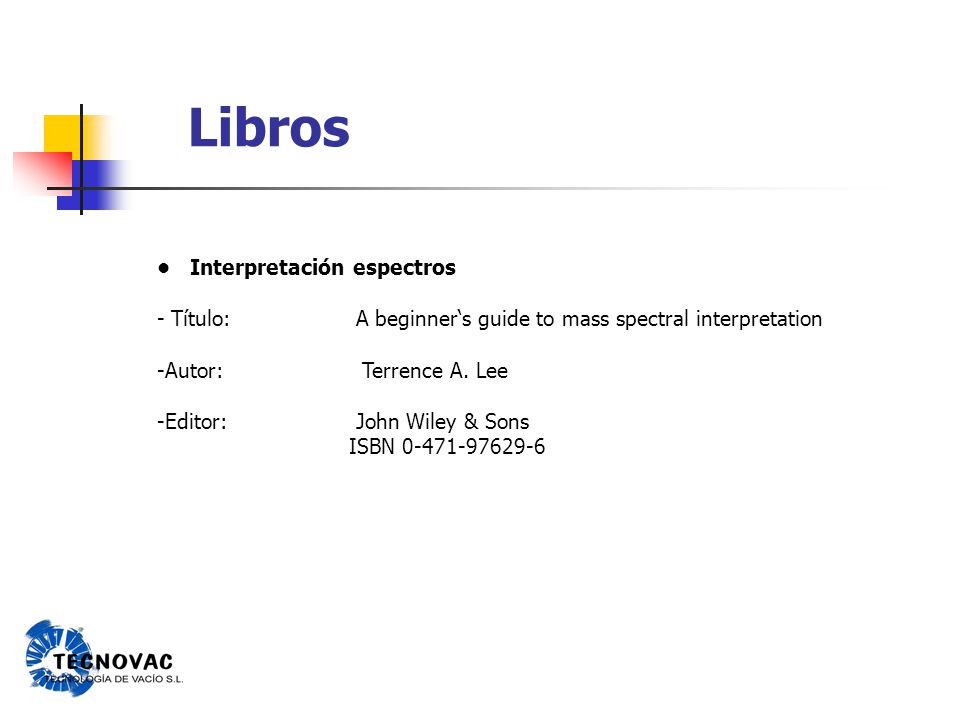

20 Libros Interpretación espectros - Título: A beginner‘s guide to mass spectral interpretation -Autor: Terrence A. Lee -Editor: John Wiley & Sons ISBN 0-471-97629-6

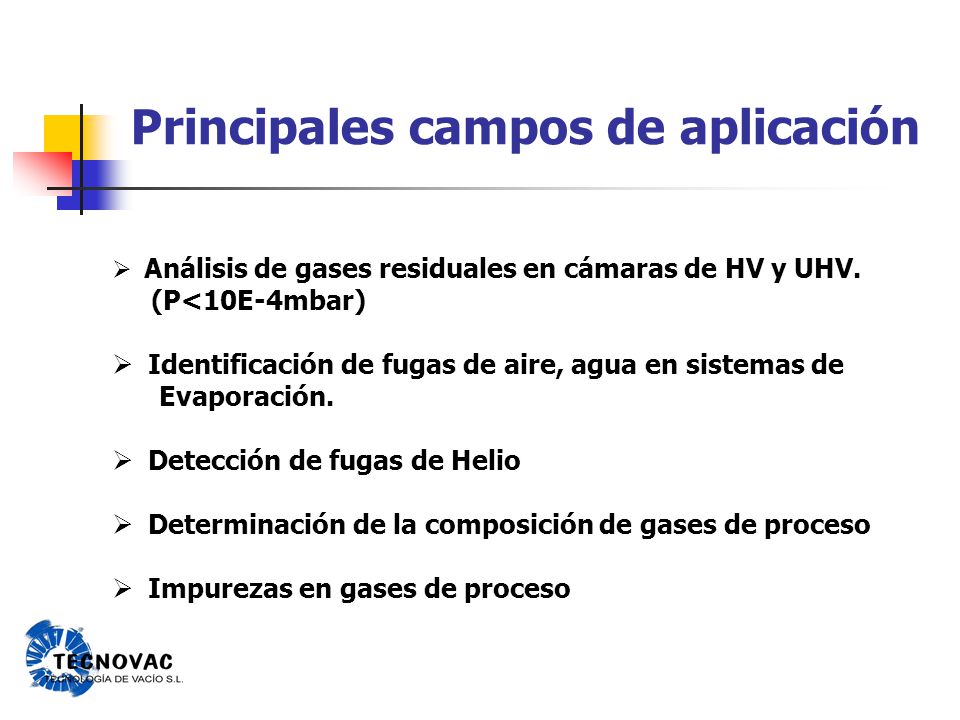

21 Principales campos de aplicación  Análisis de gases residuales en cámaras de HV y UHV. (P<10E-4mbar)  Identificación de fugas de aire, agua en sistemas de Evaporación.  Detección de fugas de Helio  Determinación de la composición de gases de proceso  Impurezas en gases de proceso

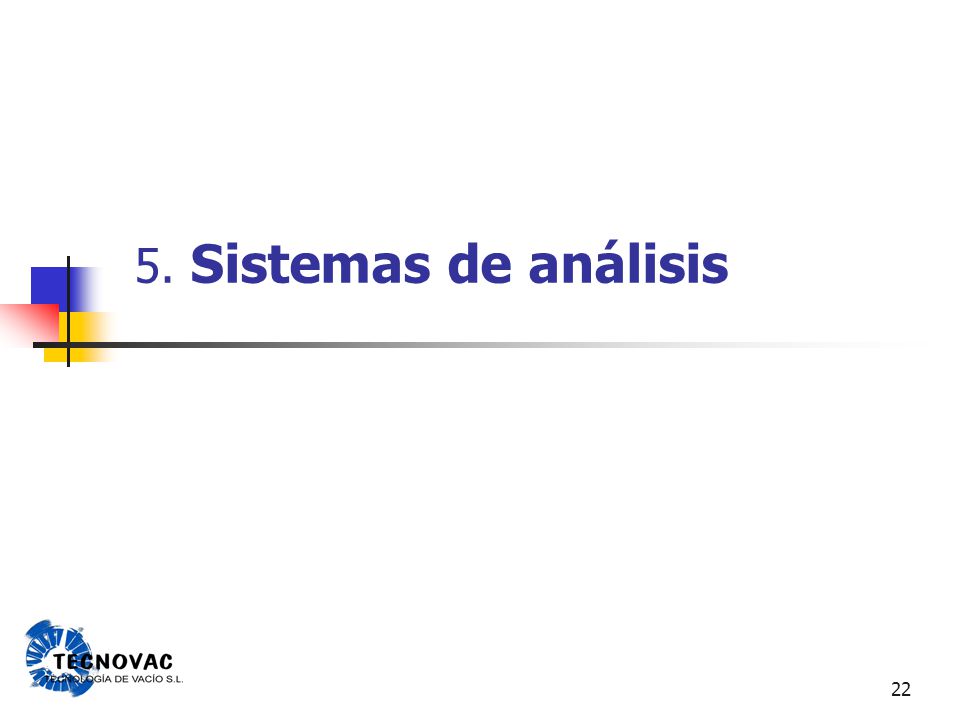

22 22 5. Sistemas de análisis

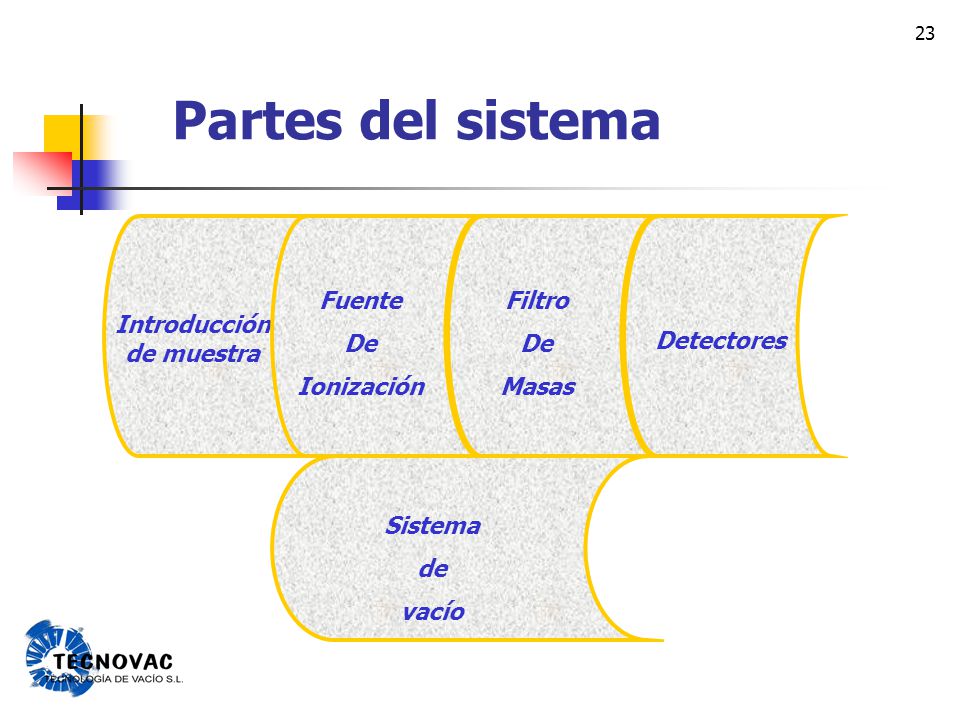

23 23 Introducción de muestra Fuente De Ionización Filtro De Masas Detectores Sistema de vacío Partes del sistema

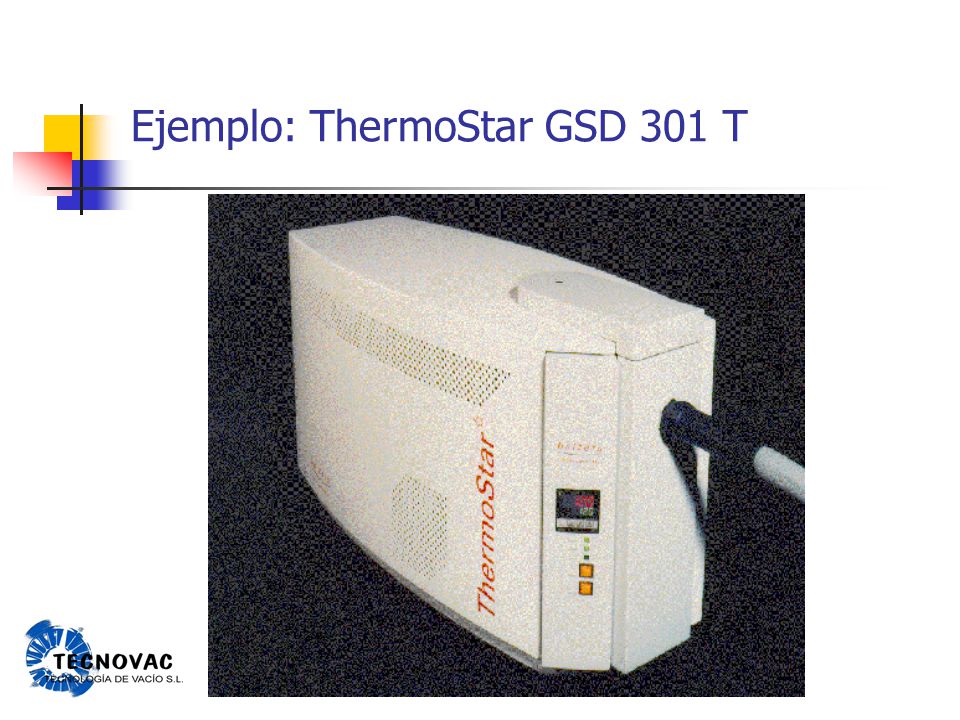

24 Ejemplo: ThermoStar GSD 301 T

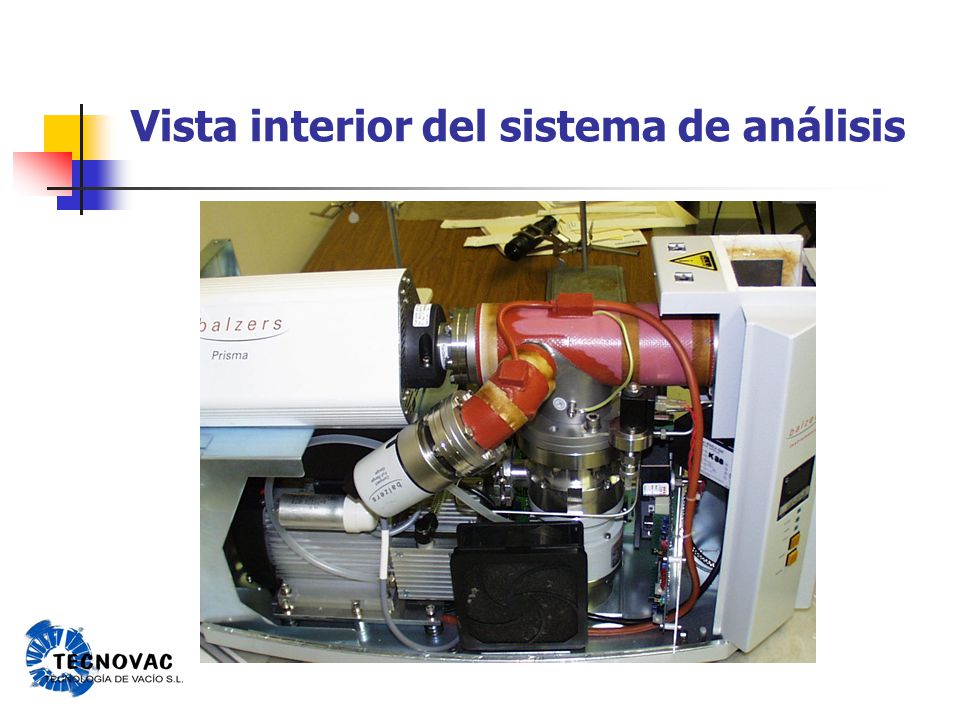

25 Vista interior del sistema de análisis

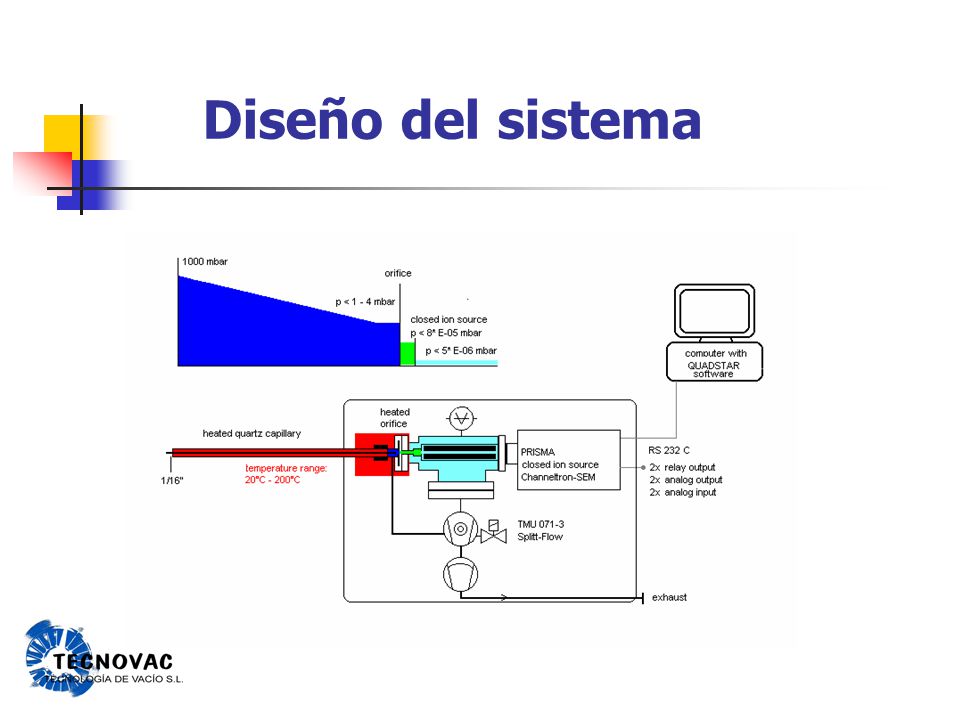

26 Diseño del sistema

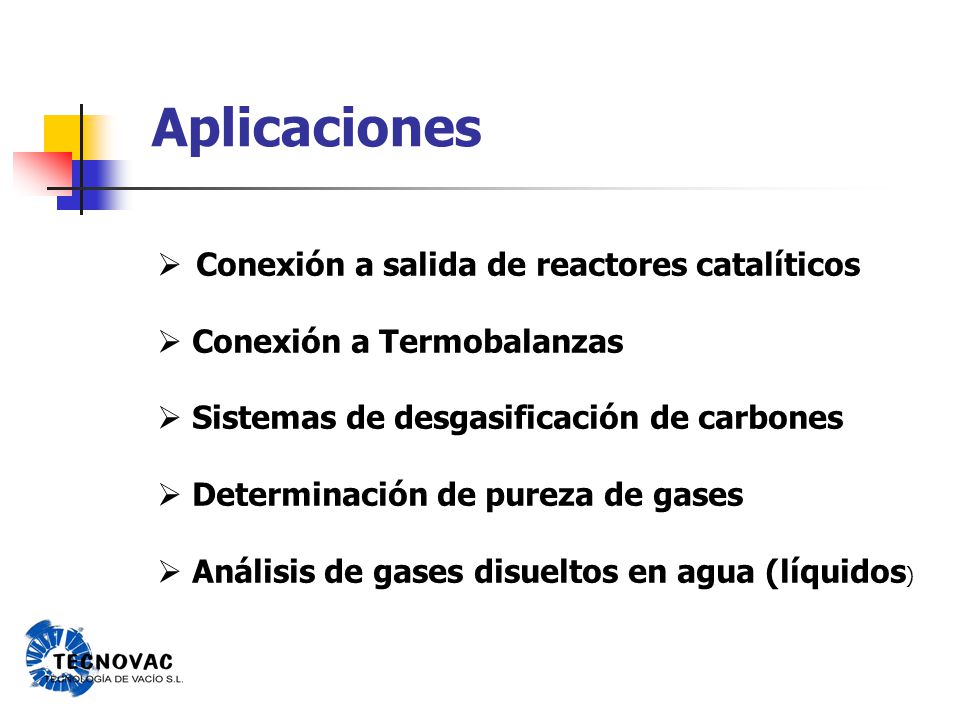

27 Aplicaciones  Conexión a salida de reactores catalíticos  Conexión a Termobalanzas  Sistemas de desgasificación de carbones  Determinación de pureza de gases  Análisis de gases disueltos en agua (líquidos )
