1 Análisis de Sistemas Secuenciales
4.3 Manrique © 2005 Principios eléctricos y aplicaciones digitales

2 Introducción Hasta hoy todo era combinatorio (Sistemas Digitales I)
Las salidas dependían únicamente de las entradas en ese momento. En este curso abordaremos los Sistemas Secuenciales o también llamados Maquinas de Estados Finitos. La salida no solo depende de la entradas presentes, también dependerá de la historia pasada, de lo que sucedió antes. Manrique © 2005 Sistemas Digitales II

3 Ejemplos clásicos Manrique © 2005 Sistemas Digitales II

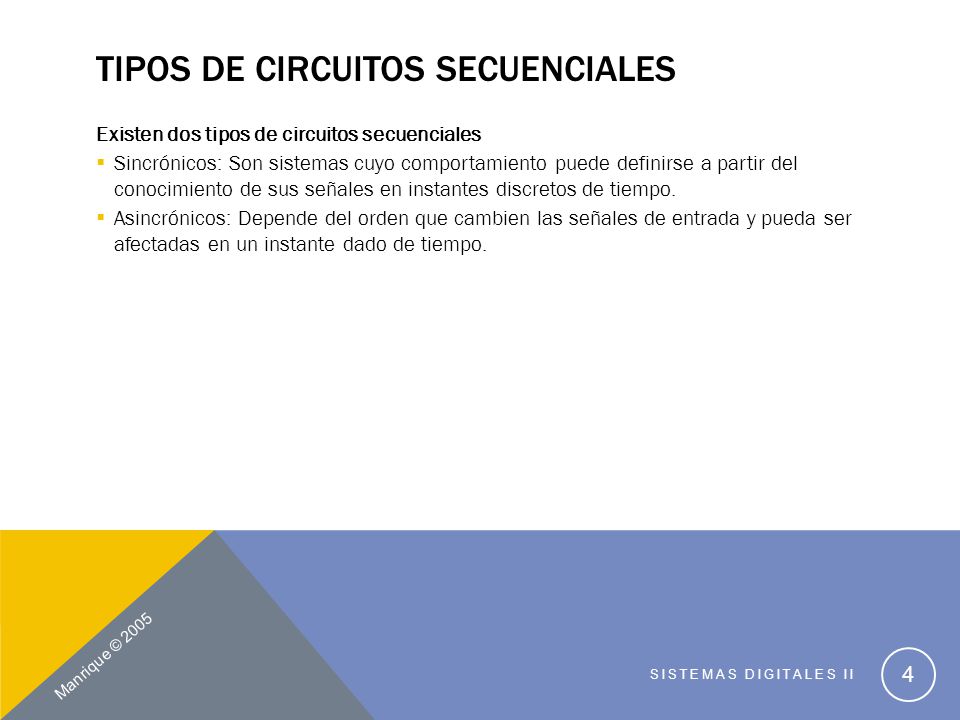

4 Tipos de circuitos secuenciales
Existen dos tipos de circuitos secuenciales Sincrónicos: Son sistemas cuyo comportamiento puede definirse a partir del conocimiento de sus señales en instantes discretos de tiempo. Asincrónicos: Depende del orden que cambien las señales de entrada y pueda ser afectadas en un instante dado de tiempo. Manrique © 2005 Sistemas Digitales II

5 Sistemas Sincrónicos (Síncronos o con clock)
Son sistemas que actúan bajo un control de tiempo, este control se denomina reloj (clock). Clock: es una señal que se alterna entre los valores lógicos 0 y 1 en un periodo regular. T Fig. 1: Señales de Clock Manrique © 2005 Sistemas Digitales II

6 El Clock El Periodo (T): es el tamaño en tiempo de un ciclo.
La Frecuencia (f): es el inverso del periodo, 1/T y está dada en Hertz (Hz). Ejemplo: Una señal con frecuencia de 200 MHz, corresponde a una señal que tenga un periodo de 5 ns. En la mayoría de los sistemas sincrónicos, los cambios ocurren en las transiciones donde la señal cambia de 0 a 1 ó de 1 a 0. Manrique © 2005 Sistemas Digitales II

7 Diagrama conceptual de un sistema secuencial
Clock q1 Lógica Combinatoria Memoria Z1 x1 . . . qm . xn Zk Manrique © 2005 Sistemas Digitales II

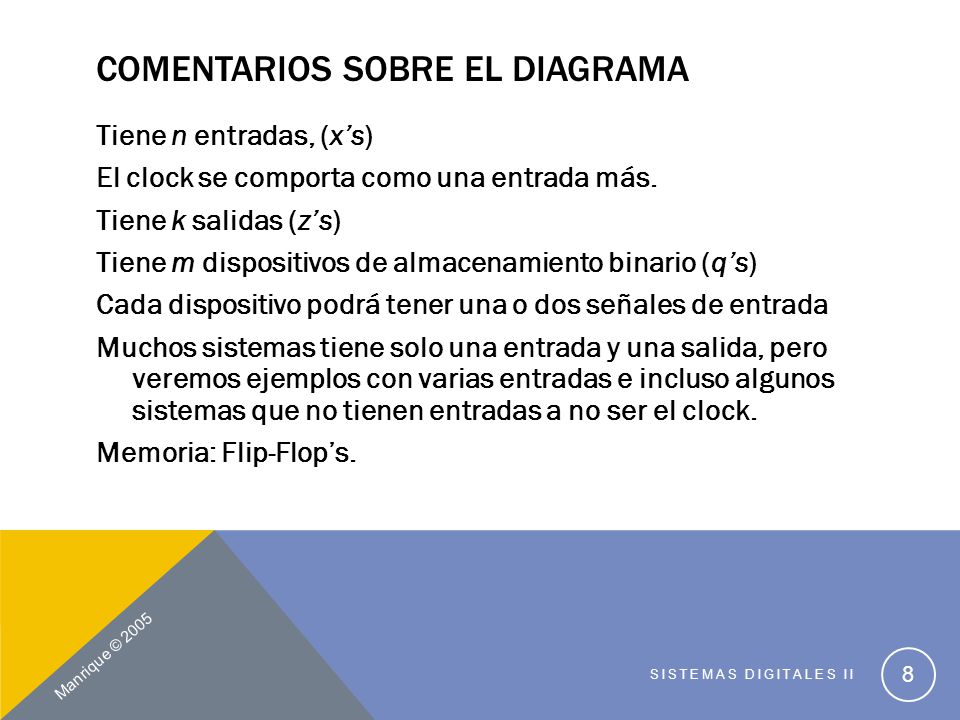

8 Comentarios sobre el diagrama
Tiene n entradas, (x’s) El clock se comporta como una entrada más. Tiene k salidas (z’s) Tiene m dispositivos de almacenamiento binario (q’s) Cada dispositivo podrá tener una o dos señales de entrada Muchos sistemas tiene solo una entrada y una salida, pero veremos ejemplos con varias entradas e incluso algunos sistemas que no tienen entradas a no ser el clock. Memoria: Flip-Flop’s. Manrique © 2005 Sistemas Digitales II

9 Tablas y diagramas de estados (1)
Ejemplo de un sistema secuencial: EJE6: Un sistema con una entrada x y una salida z, de tal forma que z = 1, si x ha sido 1 por tres pulsos de clock consecutivos. Para este ejemplo, el sistema debe almacenar en memoria la información de los últimos tres estados de la entrada y producir una salida basada en esa información. Estado: Lo que se almacena en la memoria es el estado del sistema. Manrique © 2005 Sistemas Digitales II

10 Tablas y diagramas de estados (2)
En este ejemplo, la salida depende únicamente del estado del sistema y que se haya seguido el patrón definido en la entrada del sistema. E este tipo de Máquinas de Estado que sólo dependen del estado actual del sistema son llamadas de Modelos Moore ó Máquinas Moore, debido a Edward F. Moore*. * Edward F. Moore, un pionero de las Máquinas de estados, quien escribió Gedanken-experiments on Sequential Machines, pp 129 – 153, Automata Studies, Annals of Mathematical Studies, no. 34, Princeton University Press, Princeton, N. J., 1956. Manrique © 2005 Sistemas Digitales II

11 Tablas y diagramas de estados (3)
No abordaremos todavía el diseño de un sistema secuencial, pero daremos las herramientas necesarias para describirlo. Tabla de Estados: es una tabla que describe las transiciones de una máquina de estados finitos, en otras palabras, muestra las relaciones funcionales entre las entradas, salidas y estados de la memoria. Para cada combinación y cada estado, indica cual será la salida y cual será el próximo estado después del siguiente pulso de clock. Manrique © 2005 Sistemas Digitales II

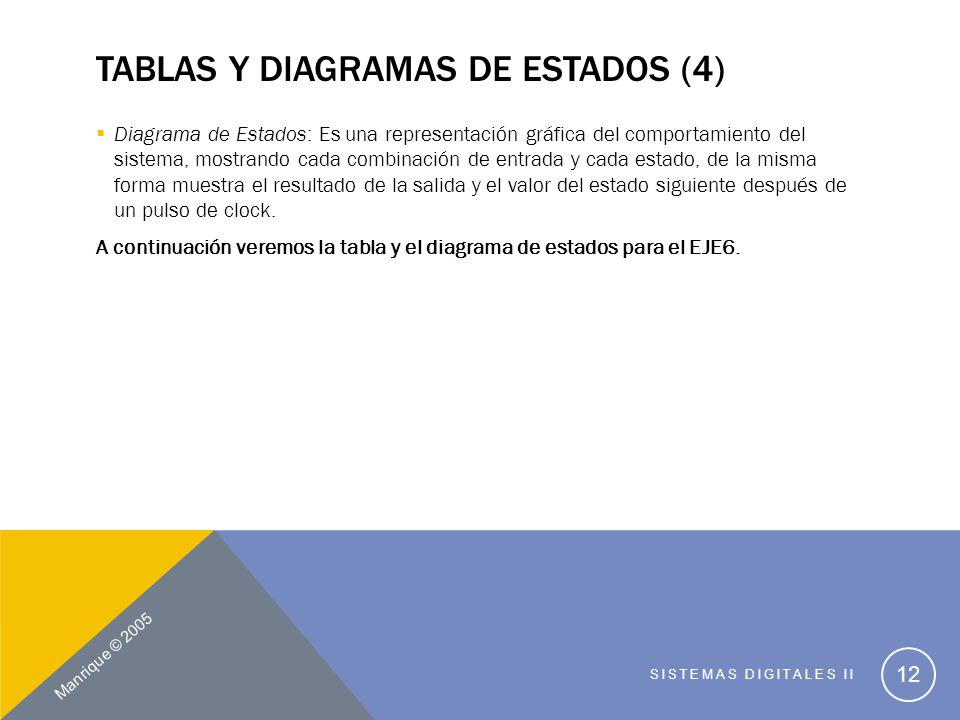

12 Tablas y diagramas de estados (4)
Diagrama de Estados: Es una representación gráfica del comportamiento del sistema, mostrando cada combinación de entrada y cada estado, de la misma forma muestra el resultado de la salida y el valor del estado siguiente después de un pulso de clock. A continuación veremos la tabla y el diagrama de estados para el EJE6. Manrique © 2005 Sistemas Digitales II

13 Tablas y diagramas de estados (5)
Estado Siguiente Presente x = 0 x = 1 Salida A B C D 1 Tabla y diagrama de estados para el EJE6 En el futuro nos referiremos al Estado Presente por el símbolo q y el Estado Siguiente por el símbolo q*. Manrique © 2005 Sistemas Digitales II

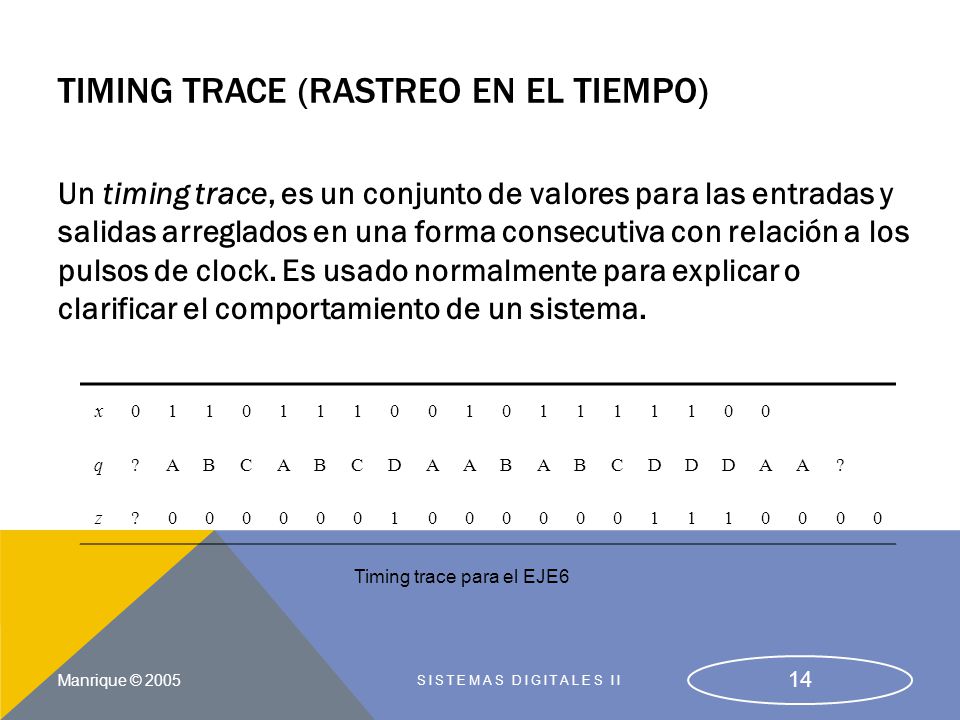

14 Timing Trace (rastreo en el tiempo)
Un timing trace, es un conjunto de valores para las entradas y salidas arreglados en una forma consecutiva con relación a los pulsos de clock. Es usado normalmente para explicar o clarificar el comportamiento de un sistema. x 1 q ? A B C D z Timing trace para el EJE6 Manrique © 2005 Sistemas Digitales II

15 Elementos de Memoria Latches y Flip Flops Manrique © 2005
Sistemas Digitales II

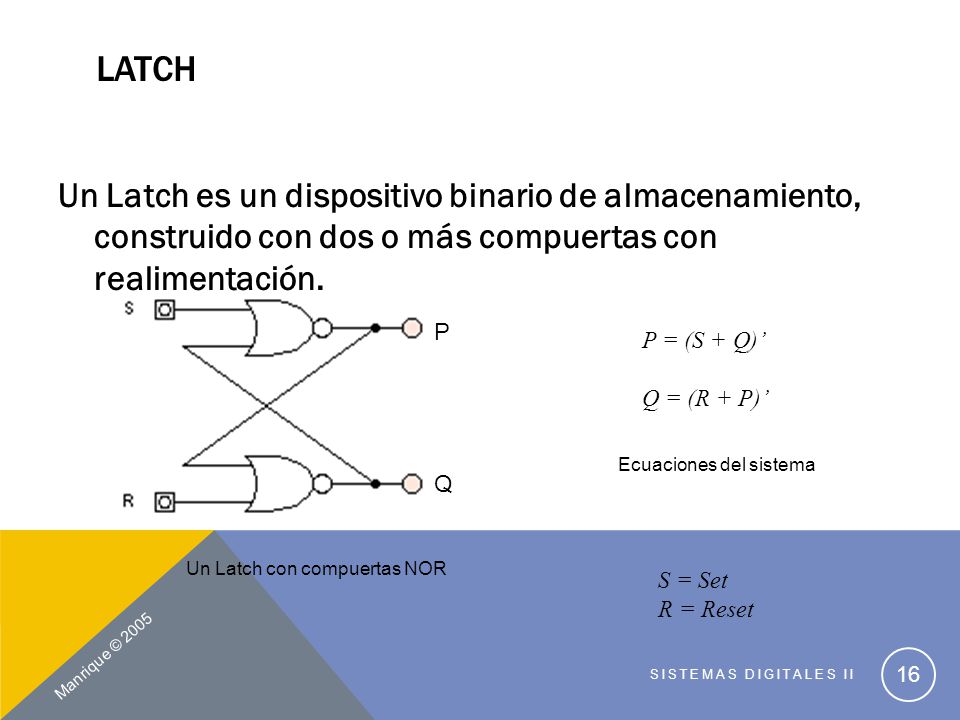

16 Latch Un Latch es un dispositivo binario de almacenamiento, construido con dos o más compuertas con realimentación. P P = (S + Q)’ Q = (R + P)’ Ecuaciones del sistema Q Un Latch con compuertas NOR S = Set R = Reset Manrique © 2005 Sistemas Digitales II

17 Un Latch con gatillo (Gated)
En este latch, cuando la señal del gate es inactiva, tanto SG y RG serán 0 y el latch permanece sin cambios. Únicamente cuando la señal del gate es 1 el latch podrá recibir el valor 0 ó 1 así como el latch anterior. Manrique © 2005 Sistemas Digitales II

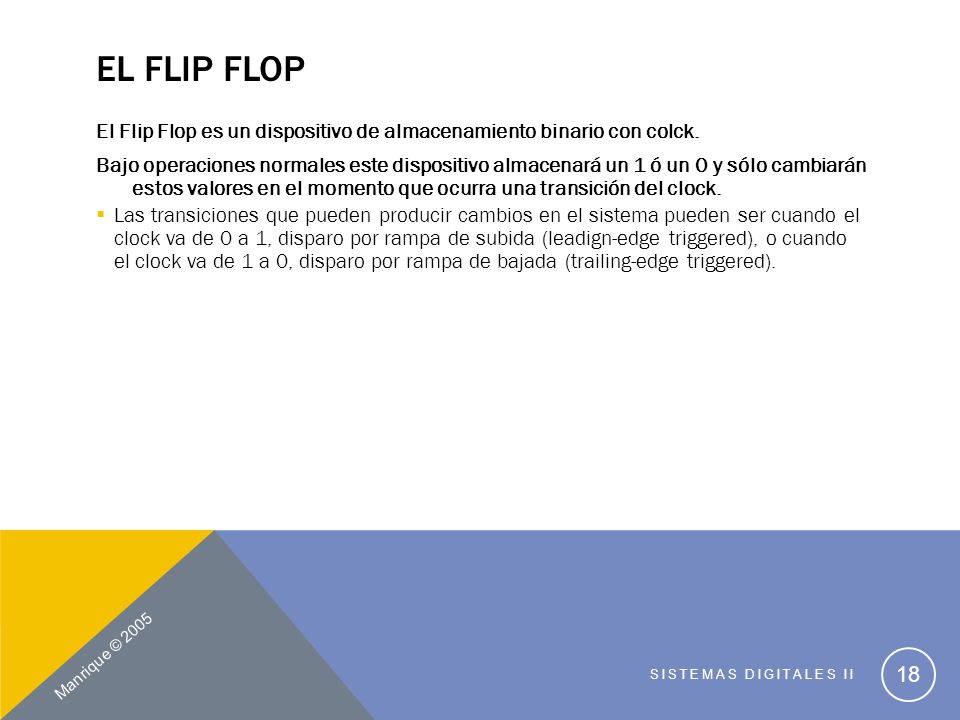

18 El Flip Flop El Flip Flop es un dispositivo de almacenamiento binario con colck. Bajo operaciones normales este dispositivo almacenará un 1 ó un 0 y sólo cambiarán estos valores en el momento que ocurra una transición del clock. Las transiciones que pueden producir cambios en el sistema pueden ser cuando el clock va de 0 a 1, disparo por rampa de subida (leadign-edge triggered), o cuando el clock va de 1 a 0, disparo por rampa de bajada (trailing-edge triggered). Manrique © 2005 Sistemas Digitales II

19 Rampas de subida y de bajada
Clock 1 Rampa de subida Rampa de bajada Manrique © 2005 Sistemas Digitales II

20 Flip Flop tipo D (1) Existen varios tipos de Flip Flops, nos concentraremos en dos tipos, el D y el JK, el Flip Flop tipo D es el más usado y es encontrado comúnmente en dispositivos lógicos programables. Otros, SR y T. Manrique © 2005 Sistemas Digitales II

21 Flip Flop tipo D (2) Es el más sencillo en su operación.
El nombre proviene de Delay (retardo), ya que su salida es un reflejo de lo que hay en la entrada con un retardo de un ciclo de clock. q q D D q’ q’ Clock Clock D con rampa de bajada D con rampa de subida Manrique © 2005 Sistemas Digitales II

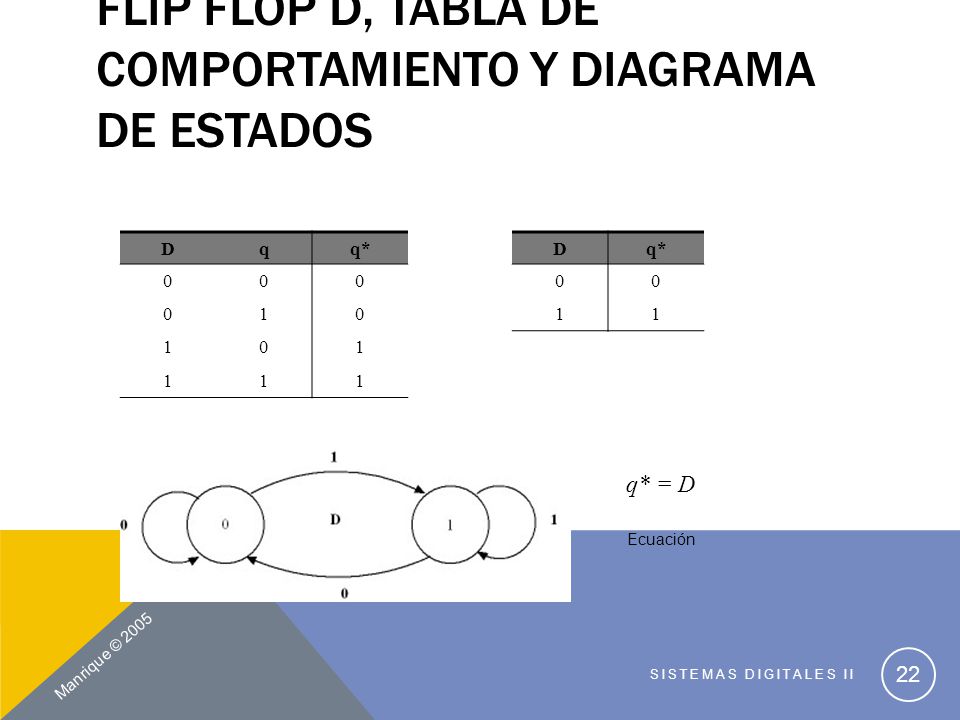

22 Flip Flop D, tabla de comportamiento y diagrama de estados
q q* 1 D q* 1 q* = D Ecuación Manrique © 2005 Sistemas Digitales II

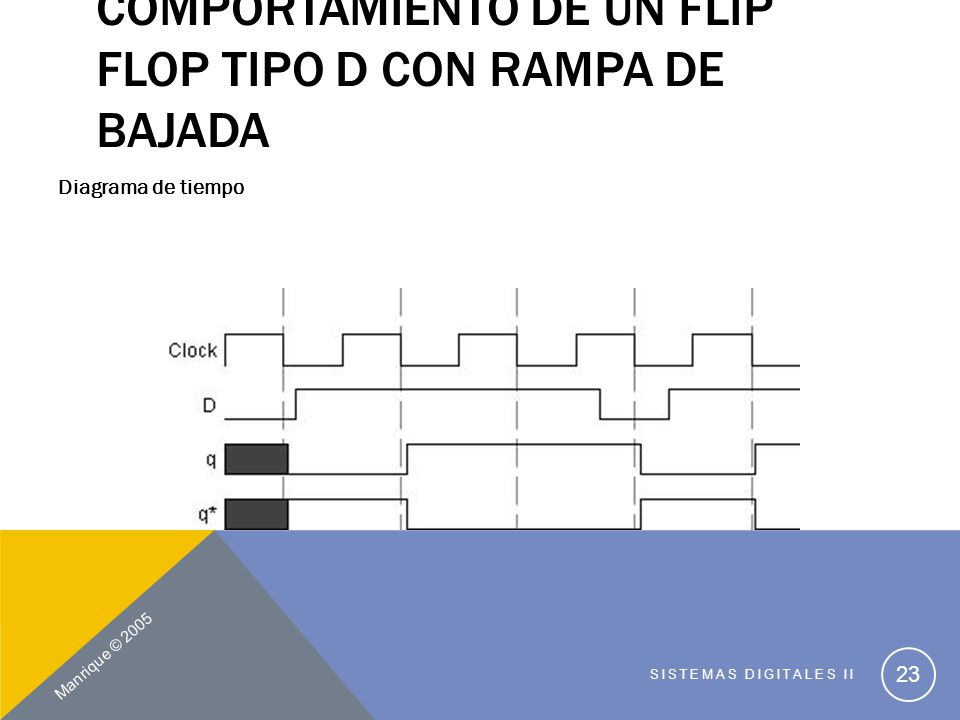

23 Comportamiento de un Flip Flop tipo D con Rampa de Bajada
Diagrama de tiempo Manrique © 2005 Sistemas Digitales II

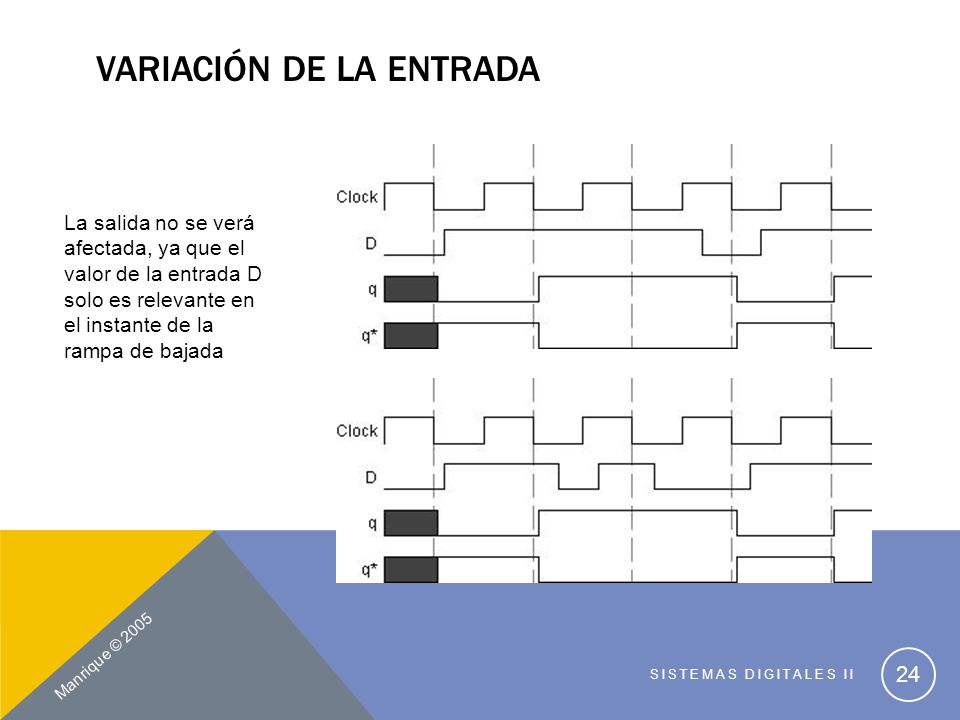

24 Variación de la entrada
La salida no se verá afectada, ya que el valor de la entrada D solo es relevante en el instante de la rampa de bajada Manrique © 2005 Sistemas Digitales II

25 Comportamiento de un Flip Flop tipo D con Rampa de Subida
Diagrama de tiempo Manrique © 2005 Sistemas Digitales II

26 Flip Flops con “Clear” y “Preset”
Cualquier tipo de Flip Flop podrá contar con estas entradas asincrónicas, en el caso de Flip Flops tipo D tenemos: PRE’ CLR’ D q q* 1 X Constante inmediata - Invalido Normal PRE q D Clock q’ CLR Manrique © 2005 Sistemas Digitales II

27 Diagrama de tiempo para un Flip Flop con Clear y Preset
Manrique © 2005 Sistemas Digitales II

28 Flip Flop SR (Set-Reset)
Tiene dos entradas con el mismo significado que el Latch SR Tablas de comportamiento S R q q* 1 - S R q* q 1 - No permitido No permitido Manrique © 2005 Sistemas Digitales II

29 Flip Flop SR – Diagrama de estados y Ecuación
00 01 11 10 q\SR 1 x 1 q* = S + R’q Manrique © 2005 Sistemas Digitales II

30 Diagrama de tiempo para un Flip Flop SR
Manrique © 2005 Sistemas Digitales II

31 Flip Flop tipo T (Toggle)
Tiene una entrada T, de tal forma que si T = 1, el Flip Flop cambia el valor del estado actual y si T = 0, el estado permanece sin cambios. Tablas de Comportamiento T q q* 1 T q* q 1 q’ Manrique © 2005 Sistemas Digitales II

32 Diagrama de estados para le Flip Flop T
Ecuación para el comportamiento del Flip Flop q* = T q + Manrique © 2005 Sistemas Digitales II

33 Diagrama de tiempo para un Flip Flop T
Manrique © 2005 Sistemas Digitales II

34 Flip Flop tipo JK Es una combinación del SR y del T, siendo así, su comportamiento es como el SR, con excepción cuando sus entradas J = K = 1 provoca que el Flip Flop cambie de estado, como si fuera un Flip Flop T. Tablas de comportamiento: J K q q* 1 J K q* q 1 q’ Manrique © 2005 Sistemas Digitales II

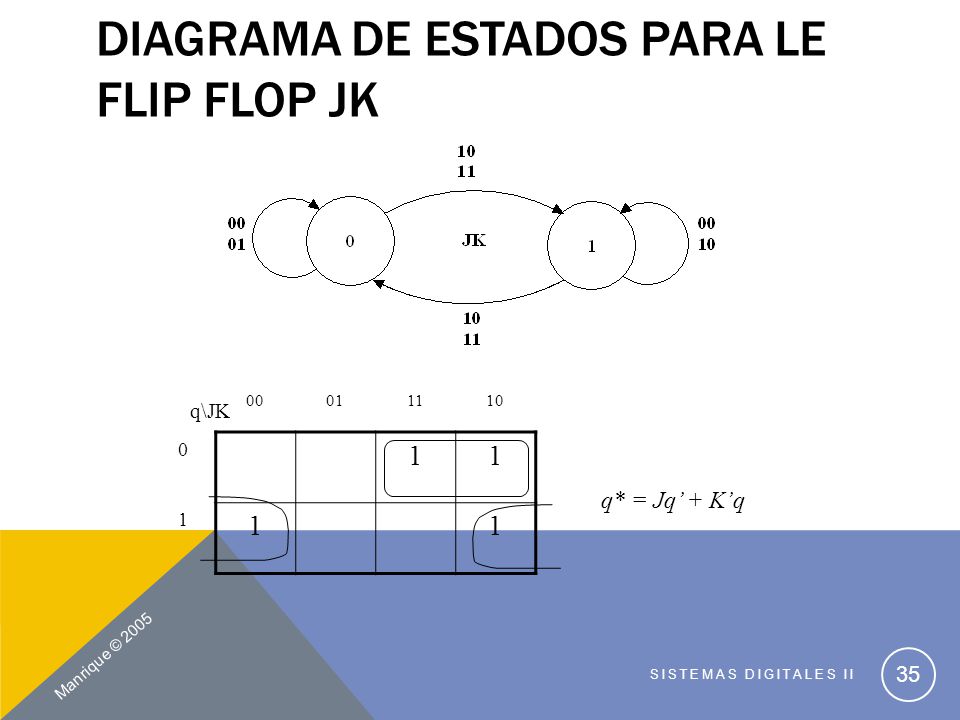

35 Diagrama de estados para le Flip Flop JK
00 01 11 10 q\JK 1 1 q* = Jq’ + K’q Manrique © 2005 Sistemas Digitales II

36 Diagrama de tiempo para un Flip Flop JK
Manrique © 2005 Sistemas Digitales II

37 Análisis de un Sistemas Secuencial
Manrique © 2005 Sistemas Digitales II

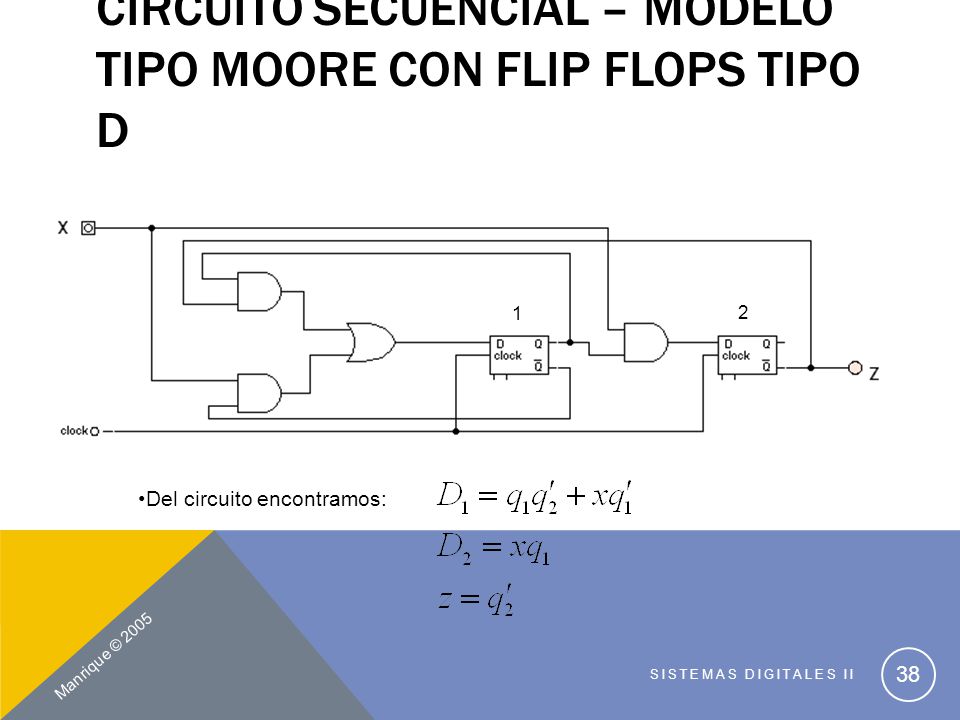

38 Circuito Secuencial – Modelo tipo Moore con Flip Flops tipo D
1 2 Del circuito encontramos: Manrique © 2005 Sistemas Digitales II

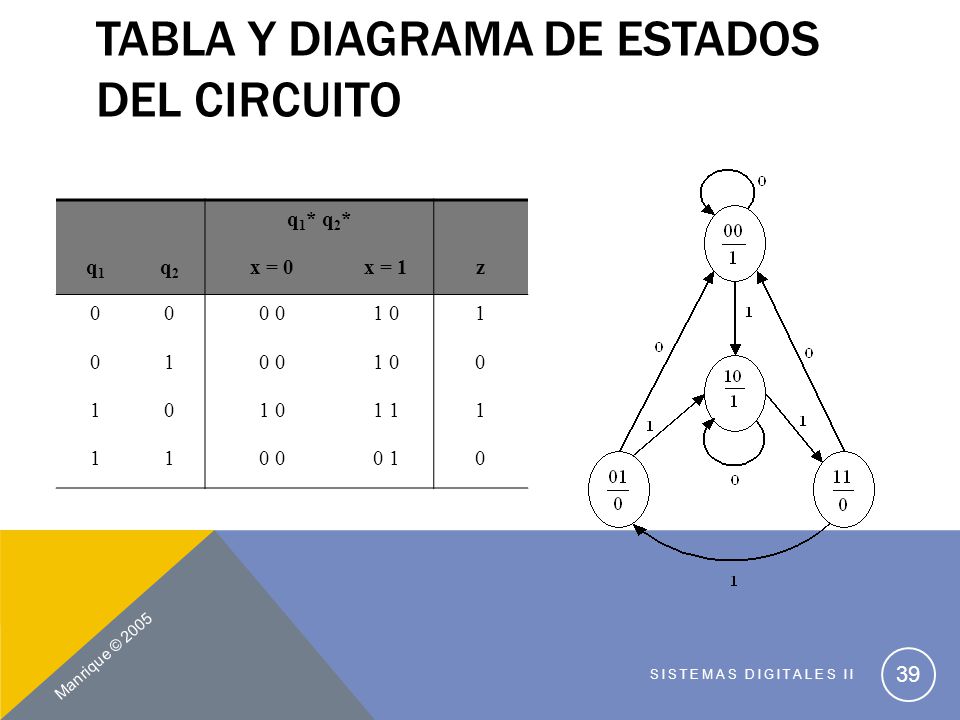

39 Tabla y diagrama de estados del circuito
q1* q2* q1 q2 x = 0 x = 1 z 0 0 1 0 1 1 1 0 1 Manrique © 2005 Sistemas Digitales II

40 Circuito Secuencial – Modelo tipo Moore con Flip Flops tipo JK
Este es un circuito de modelo tipo Moore, ya que la salida z, que es igual a A + B, es una función del estado, o sea, el contenido de los flip flops, y no de la entrada x. Manrique © 2005 Sistemas Digitales II

41 Tabla de estados para el ejemplo anterior
x = 0 x = 1 z 0 1 1 1 1 0 0 1 0 Para completar la tabla hay que tener en cuenta las ecuaciones de entrada de los flip flops y el funcionamiento de cada uno de ellos para determinar el estado siguiente. Manrique © 2005 Sistemas Digitales II

42 Trazado en el tiempo y Diagrama de tiempos
x 1 A B z Manrique © 2005 Sistemas Digitales II

43 Diagrama de Estados para el ejemplo
Manrique © 2005 Sistemas Digitales II

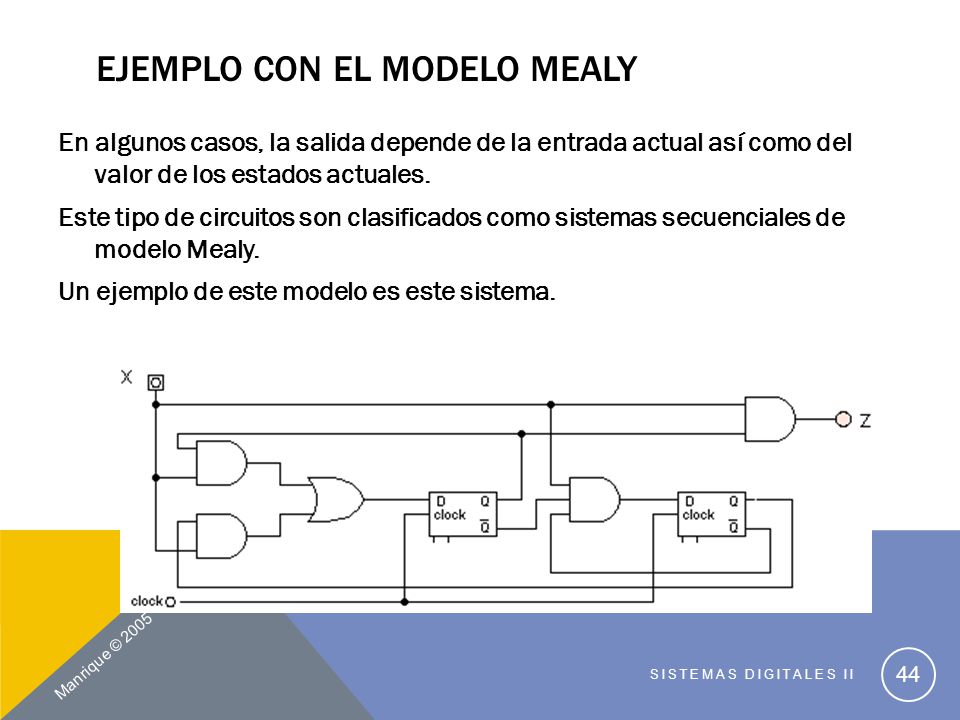

44 Ejemplo con el modelo Mealy
En algunos casos, la salida depende de la entrada actual así como del valor de los estados actuales. Este tipo de circuitos son clasificados como sistemas secuenciales de modelo Mealy. Un ejemplo de este modelo es este sistema. Manrique © 2005 Sistemas Digitales II

45 Ecuaciones Las ecuaciones de entrada y salida para el circuito son:
Como son flip flops tipo D, entonces q* = D Manrique © 2005 Sistemas Digitales II

46 Tabla de estados y diagrama de estados
q1* q2* z q1 q2 x = 0 x = 1 0 0 0 1 1 1 0 Manrique © 2005 Sistemas Digitales II

47 Trazado en el tiempo y Diagrama de tiempos
x 1 q1 ? q2 z Manrique © 2005 Sistemas Digitales II
