1 Compuertas lógicas Puertas lógicas

2 En electrónica digital se dispone de las puertas elementales que se detallan en la tabla siguiente, con las que es posible trasladar cualquier función de Boole a un circuito electrónico. La electrónica digital es una parte de la electrónica que se encarga de sistemas electrónicos en los cuales la información está codificada en dos únicos estados. A dichos estados se les puede llamar "verdadero" o "falso", o más comúnmente 1 y 0, refiriéndose a que en un circuito electrónico digital hay dos niveles de tensión.

3 Compuertas Lógicas Definición: Las compuertas lógicas son dispositivos que operan con aquellos estados lógicos y funcionan igual que una calculadora, de un lado ingresas los datos, ésta realiza una operación, y finalmente, te muestra el resultado. Cada una de las compuertas lógicas se las representa mediante un Símbolo, y la operación que realiza (Operación lógica) se corresponde con una tabla, llamada Tabla de Verdad.

4

5

6 Compuerta lógica AND

7 Aplicaciones compuerta AND

8 Compuerta Lógica OR

9 Compuerta Lógica OR La ecuación característica que describe el comportamiento de la puerta OR es: F=A+B Su tabla de verdad es la siguiente: Tabla de verdad puerta OR Podemos definir la puerta O como aquella que proporciona a su salida un 1 lógico si al menos una de sus entradas está a 1.

10 Aplicaciones compuerta OR

11 Compuerta Lógica NOT

12 Aplicaciones compuerta NOT

13 Compuertas Lógicas Compuestas *Compuerta Lógica NAND

14

15 Responde a la inversión del producto lógico de sus entradas, en su representación simbólica se reemplaza la compuerta NOT por un círculo a la salida de la compuerta AND.

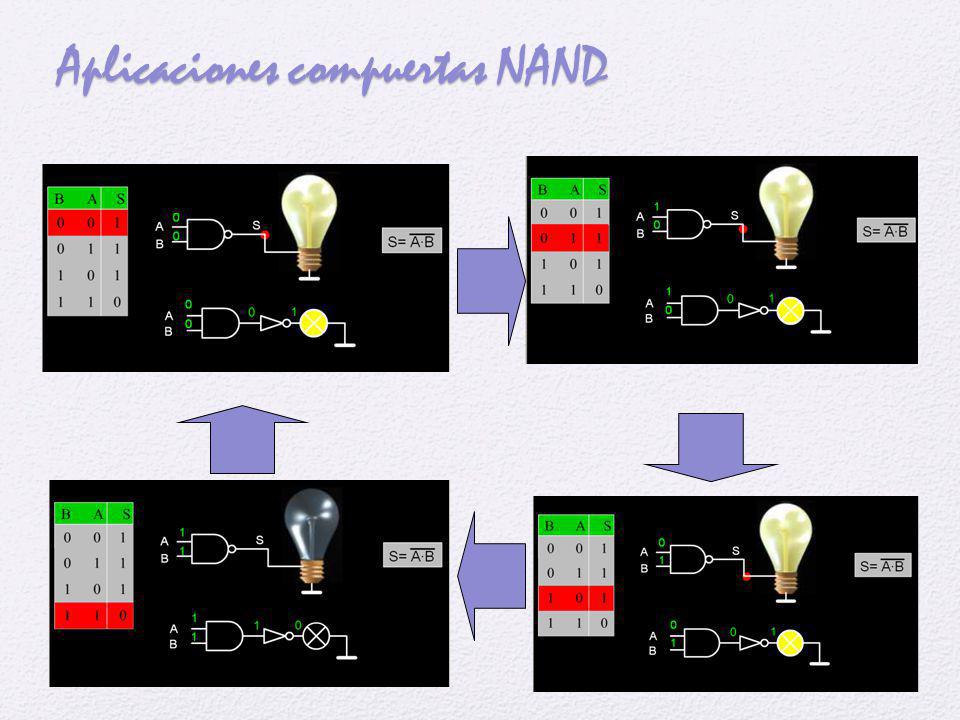

16 Aplicaciones compuertas NAND

17 * Compuerta Lógica NOR La compuerta NOR está formada por una compuerta O seguida de un inversor

18

19 El resultado que se obtiene a la salida de esta compuerta resulta de la inversión de la operación lógica o inclusiva es como un no a y/o b. Igual que antes, solo agregas un círculo a la compuerta OR y ya tienes una NOR.

20 Aplicaciones compuertas NOR

21 Compuerta OR-EX o XOR

22

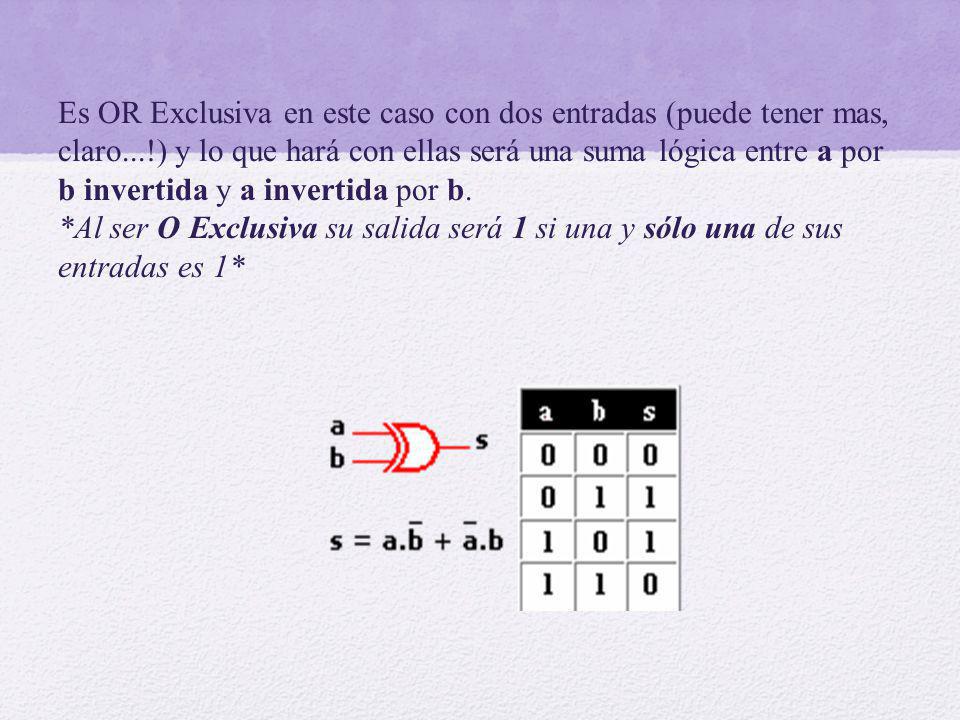

23 Es OR Exclusiva en este caso con dos entradas (puede tener mas, claro...!) y lo que hará con ellas será una suma lógica entre a por b invertida y a invertida por b. *Al ser O Exclusiva su salida será 1 si una y sólo una de sus entradas es 1*
