1 SISTEMAS HIDRONEUMATICOS
UNIVERSIDAD DE ORIENTE NÚCLEO BOLÍVAR ESCUELA DE CIENCIAS DE LA TIERRA DEPARTAMENTO DE INGENIERÍA CIVIL INSTALACIONES SANITARIAS PARA EDIFICIOS SISTEMAS HIDRONEUMATICOS Profesor: Carlos Pérez Bachilleres: Bolívar Mauricio C.I: Bravo Leonardo C.I: Ciudad Bolívar, Enero de 2013

2 SISTEMAS HIDRONEUMATICOS

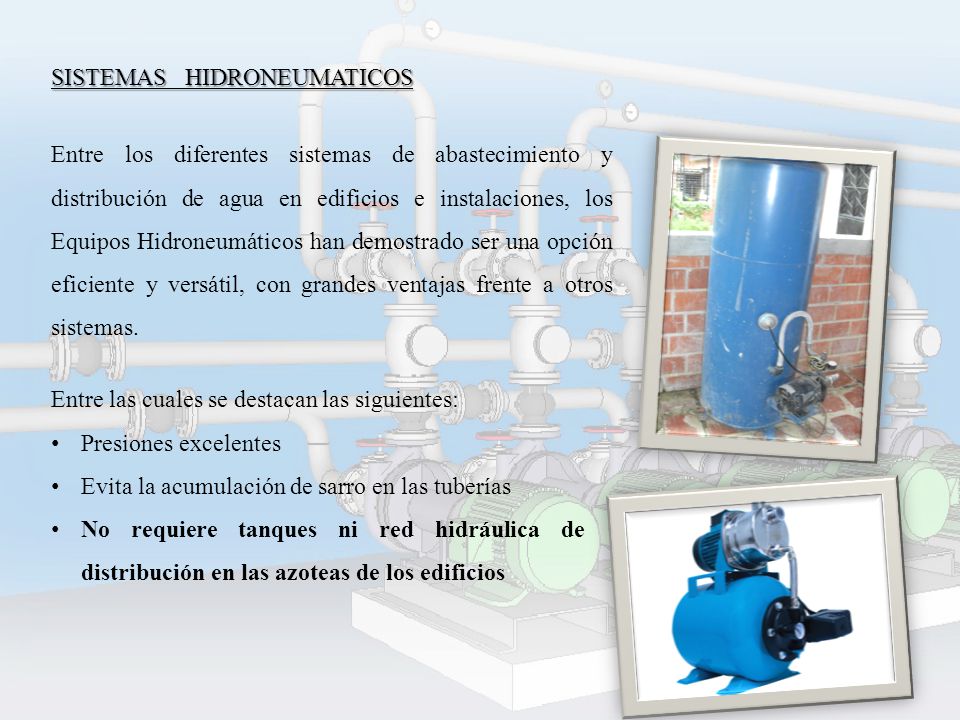

Entre los diferentes sistemas de abastecimiento y distribución de agua en edificios e instalaciones, los Equipos Hidroneumáticos han demostrado ser una opción eficiente y versátil, con grandes ventajas frente a otros sistemas. Entre las cuales se destacan las siguientes: Presiones excelentes Evita la acumulación de sarro en las tuberías No requiere tanques ni red hidráulica de distribución en las azoteas de los edificios

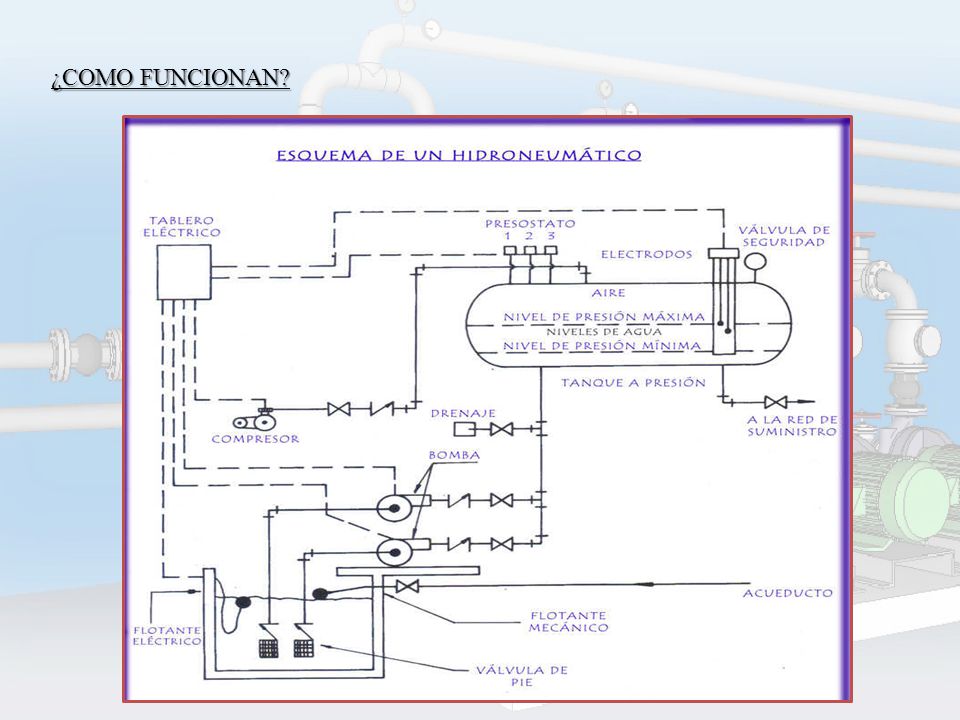

3 ¿COMO FUNCIONAN?

4 COMPONENTES DE UN SISTEMA HIDRO NEUMATICO

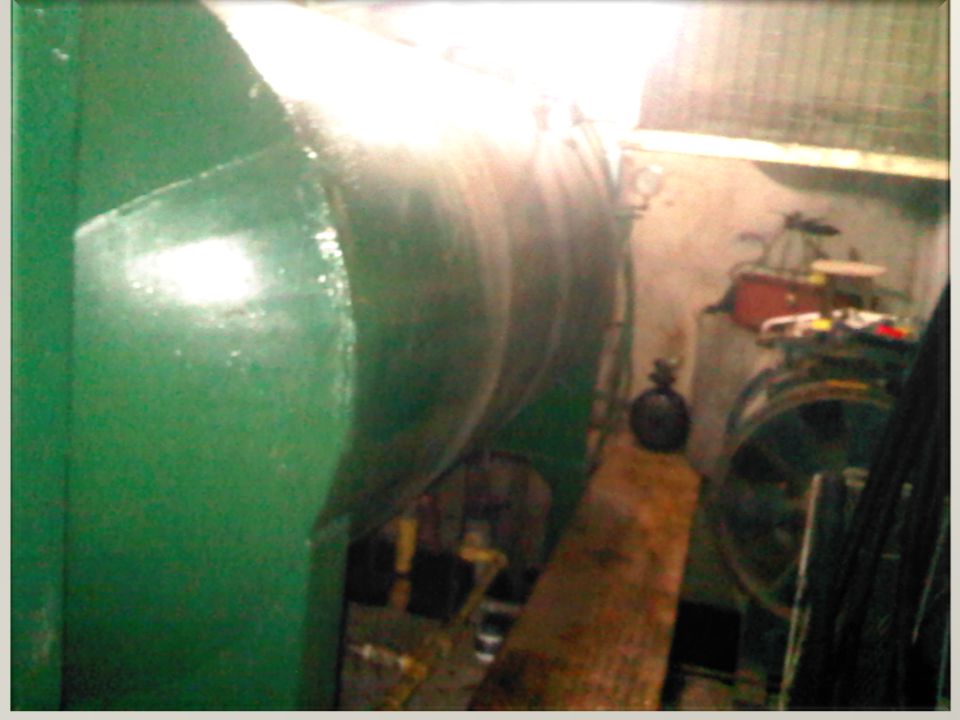

5

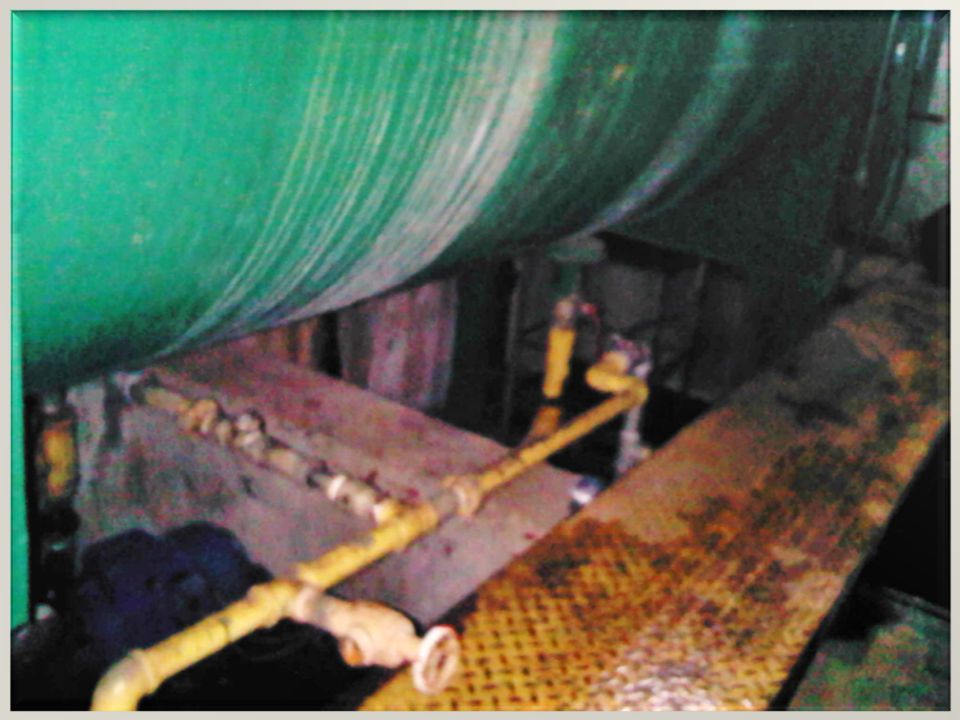

6

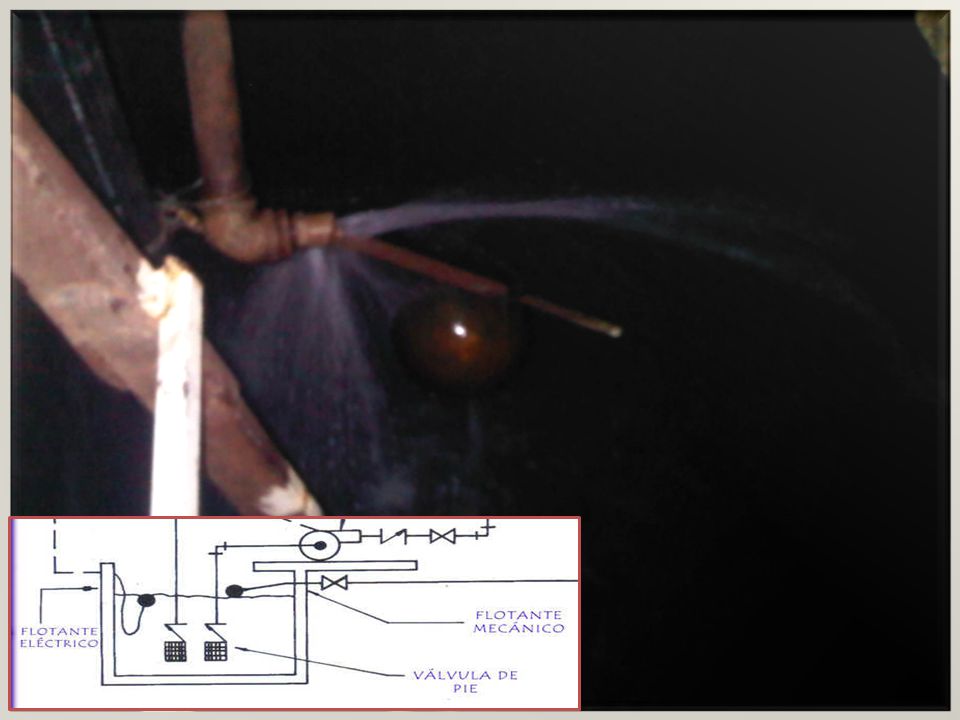

7

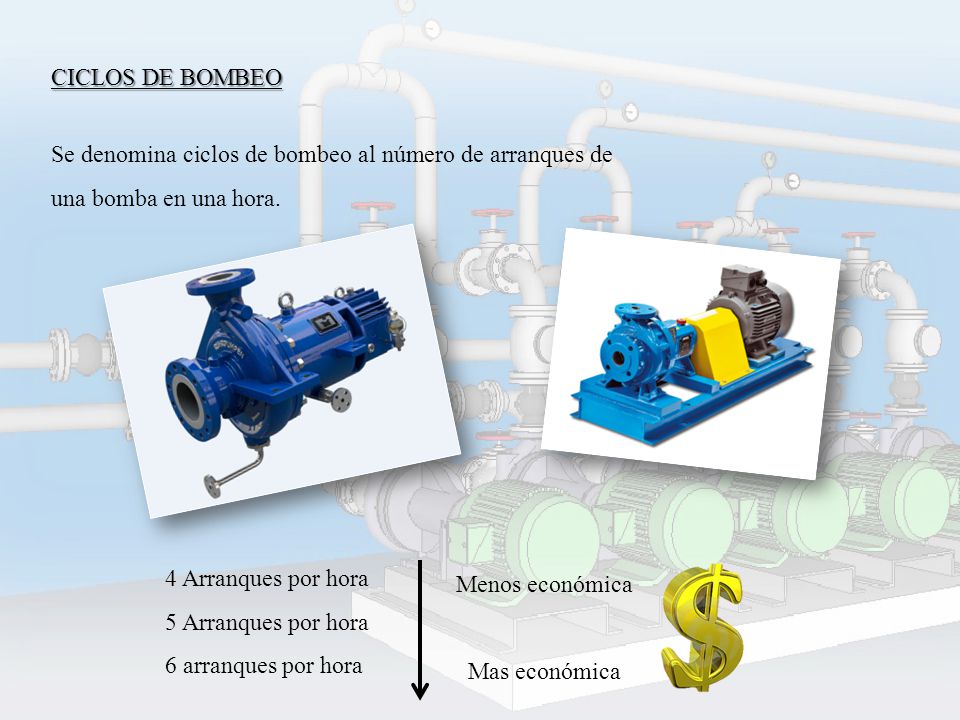

8 CICLOS DE BOMBEO Se denomina ciclos de bombeo al número de arranques de una bomba en una hora. 4 Arranques por hora 5 Arranques por hora 6 arranques por hora Menos económica Mas económica

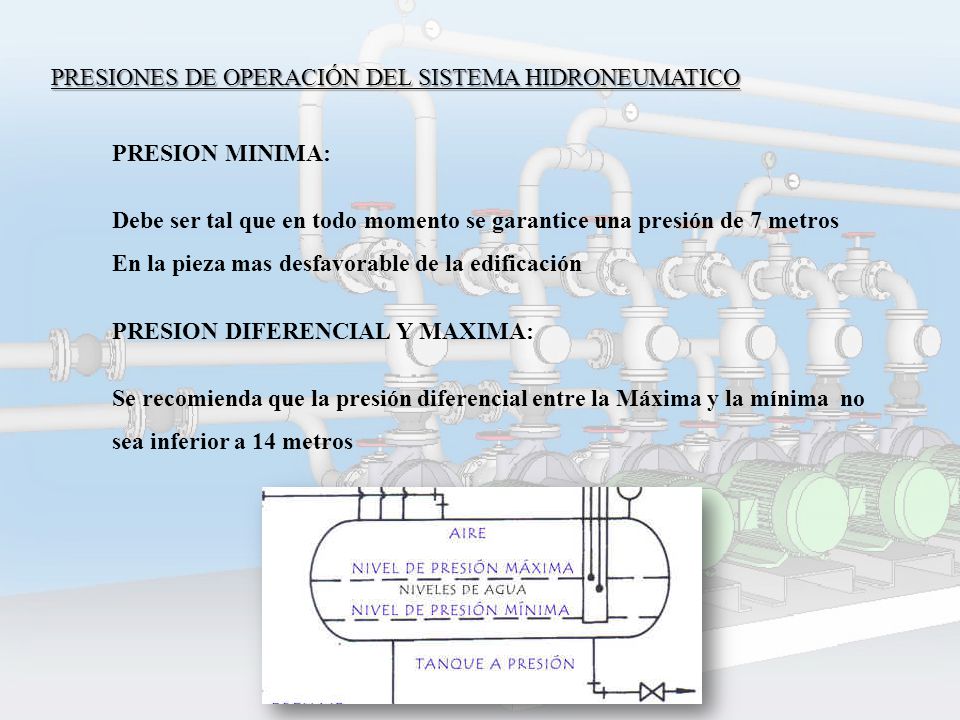

9 PRESIONES DE OPERACIÓN DEL SISTEMA HIDRONEUMATICO
PRESION MINIMA: Debe ser tal que en todo momento se garantice una presión de 7 metros En la pieza mas desfavorable de la edificación PRESION DIFERENCIAL Y MAXIMA: Se recomienda que la presión diferencial entre la Máxima y la mínima no sea inferior a 14 metros

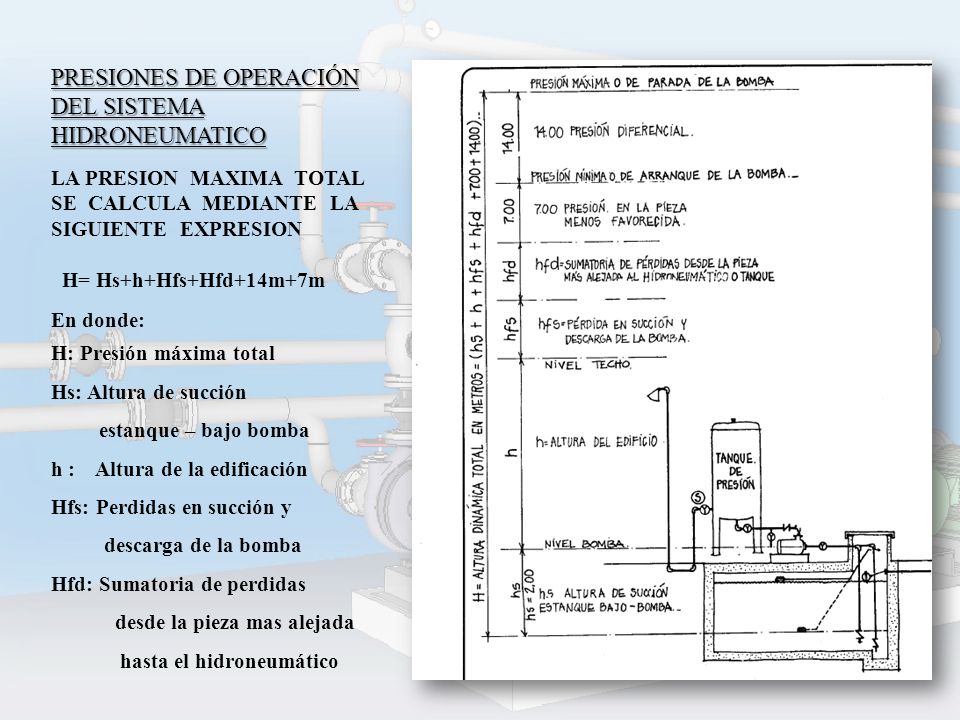

10 PRESIONES DE OPERACIÓN DEL SISTEMA HIDRONEUMATICO
LA PRESION MAXIMA TOTAL SE CALCULA MEDIANTE LA SIGUIENTE EXPRESION H= Hs+h+Hfs+Hfd+14m+7m En donde: H: Presión máxima total Hs: Altura de succión estanque – bajo bomba h : Altura de la edificación Hfs: Perdidas en succión y descarga de la bomba Hfd: Sumatoria de perdidas desde la pieza mas alejada hasta el hidroneumático

11 Compresor desconectado Fuga de aire en el tanque
PROBLEMAS COMUNES QUE PUEDE PRESENTAR EL SISTEMA HIDRONEUMATICO 1) LA BOMBA PRENDE Y APAGA CON MUCHA FRECUENCIA: Posibles causas Poco volumen de aire Compresor desconectado Fuga de aire en el tanque Control de volumen defectuoso Interruptor de presión (presustato) malo 2) LAS BOMBAS NO PRENDEN O APAGAN AUTOMATICAMENTE

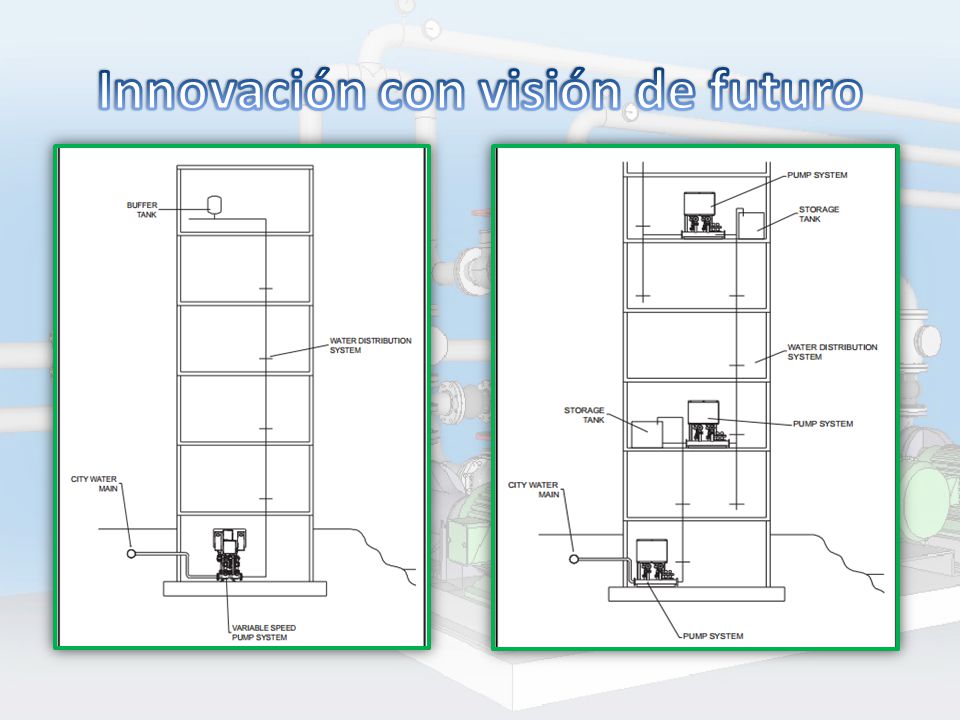

12 Innovación con visión de futuro

13 CALCULO DE TUBERIAS DE DISTRIBUCION CON EQUIPO HIDRONEUMATICO “VIVIENDAS UNIFAMILIARES”
Vivienda de 13m x 22m (286m2) y Altura de 2,80m Capacidad y/o gasto de la bomba 𝑸 𝒃𝒐𝒎𝒃𝒂 = 𝑫𝒐𝒕𝒂𝒄𝒊𝒐𝒏 𝒅𝒊𝒂𝒓𝒊𝒂 ( 𝟖 𝒂 𝟏𝟎) 𝟖𝟔𝟒𝟎𝟎 𝒔𝒆𝒈 𝑸 𝒃𝒐𝒎𝒃𝒂 = 𝟏𝟕𝟎𝟎 𝒙 𝟏𝟎 𝟖𝟔𝟒𝟎𝟎 =𝟎,𝟐𝟎 𝒍/𝒔

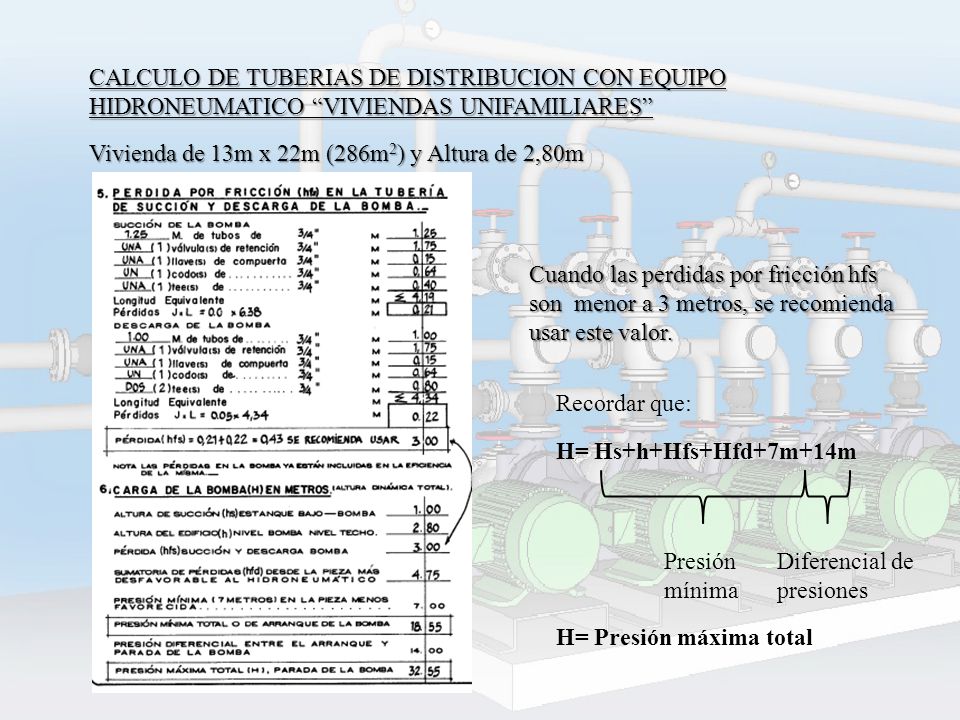

14 CALCULO DE TUBERIAS DE DISTRIBUCION CON EQUIPO HIDRONEUMATICO “VIVIENDAS UNIFAMILIARES”
Vivienda de 13m x 22m (286m2) y Altura de 2,80m Cuando las perdidas por fricción hfs son menor a 3 metros, se recomienda usar este valor. Recordar que: H= Hs+h+Hfs+Hfd+7m+14m Presión mínima Diferencial de presiones H= Presión máxima total

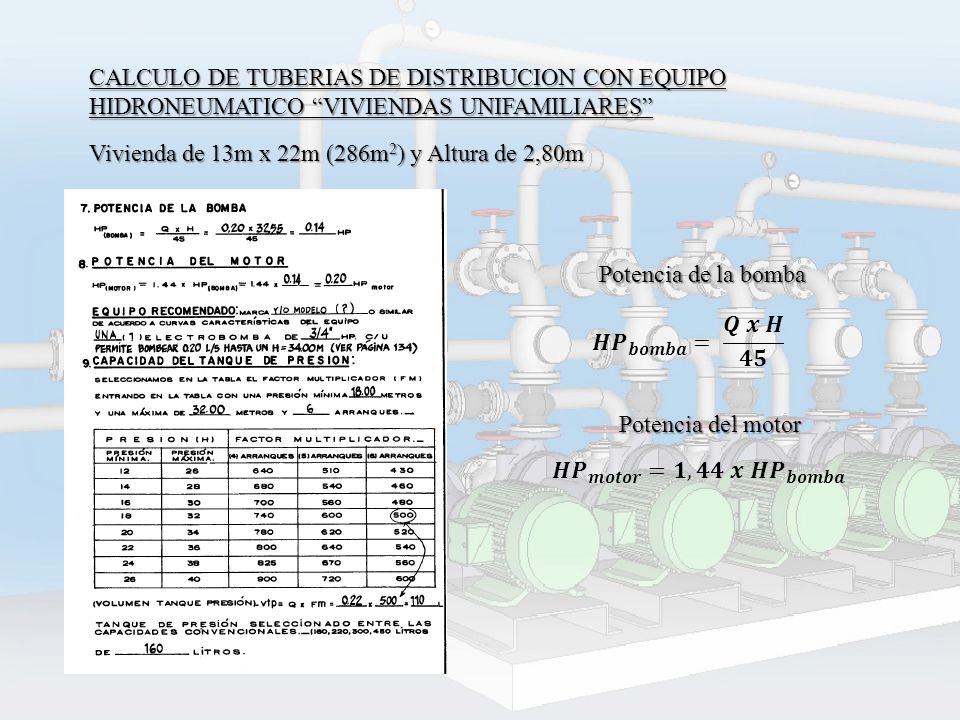

15 CALCULO DE TUBERIAS DE DISTRIBUCION CON EQUIPO HIDRONEUMATICO “VIVIENDAS UNIFAMILIARES”
Vivienda de 13m x 22m (286m2) y Altura de 2,80m Potencia de la bomba 𝑯𝑷 𝒃𝒐𝒎𝒃𝒂 = 𝑸 𝒙 𝑯 𝟒𝟓 Potencia del motor 𝑯𝑷 𝒎𝒐𝒕𝒐𝒓 =𝟏,𝟒𝟒 𝒙 𝑯𝑷 𝒃𝒐𝒎𝒃𝒂

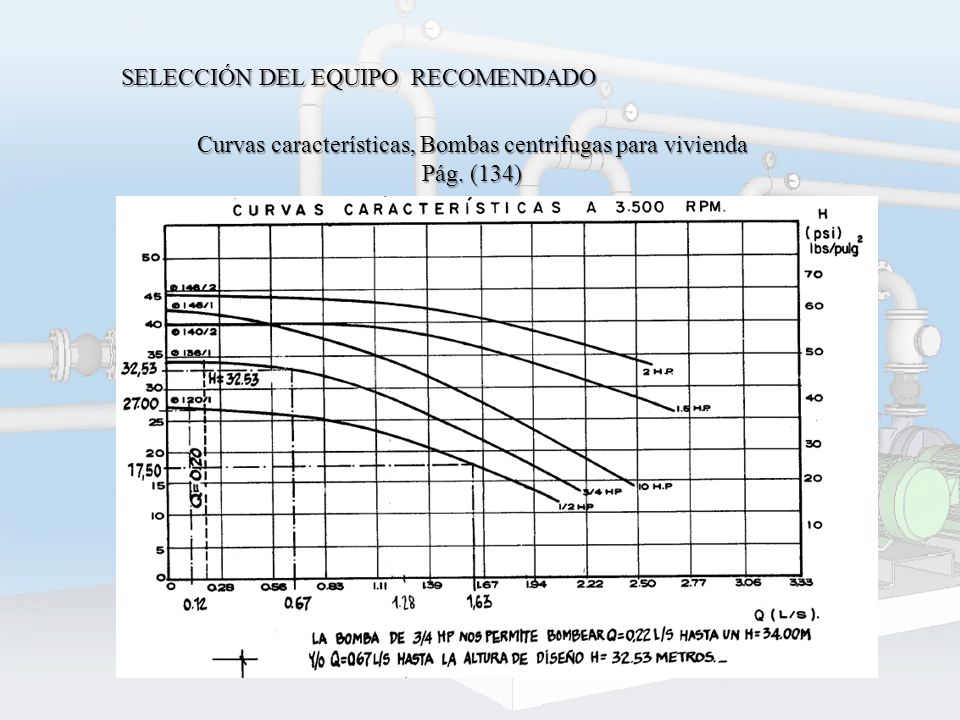

16 SELECCIÓN DEL EQUIPO RECOMENDADO
Curvas características, Bombas centrifugas para vivienda Pág. (134)

17 CALCULO DE TUBERIAS DE DISTRIBUCION CON EQUIPO HIDRONEUMATICO “VIVIENDAS UNIFAMILIARES”

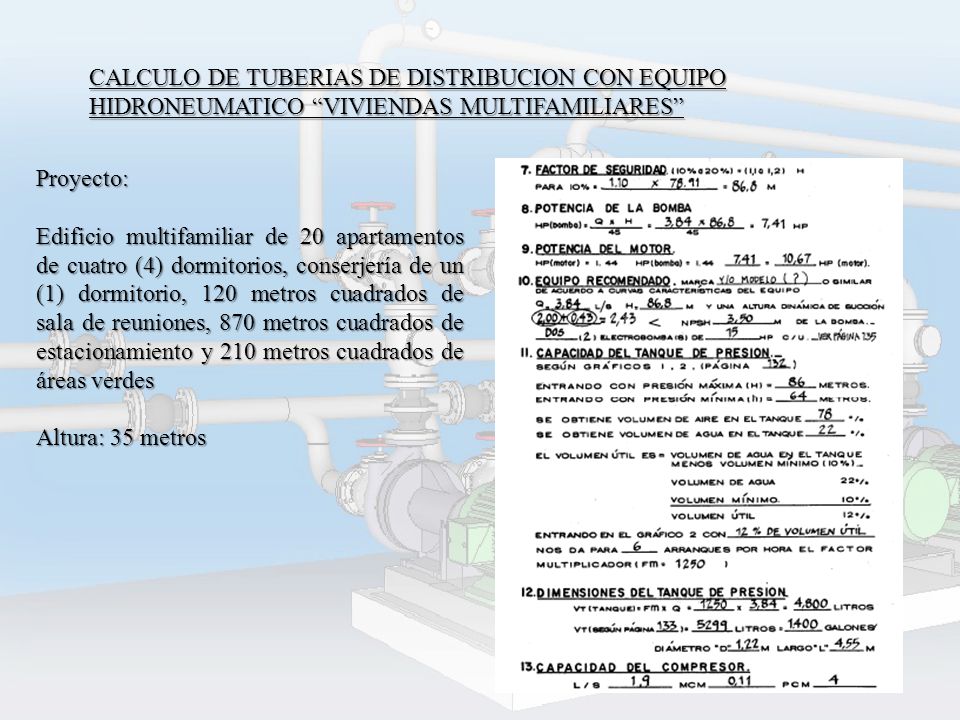

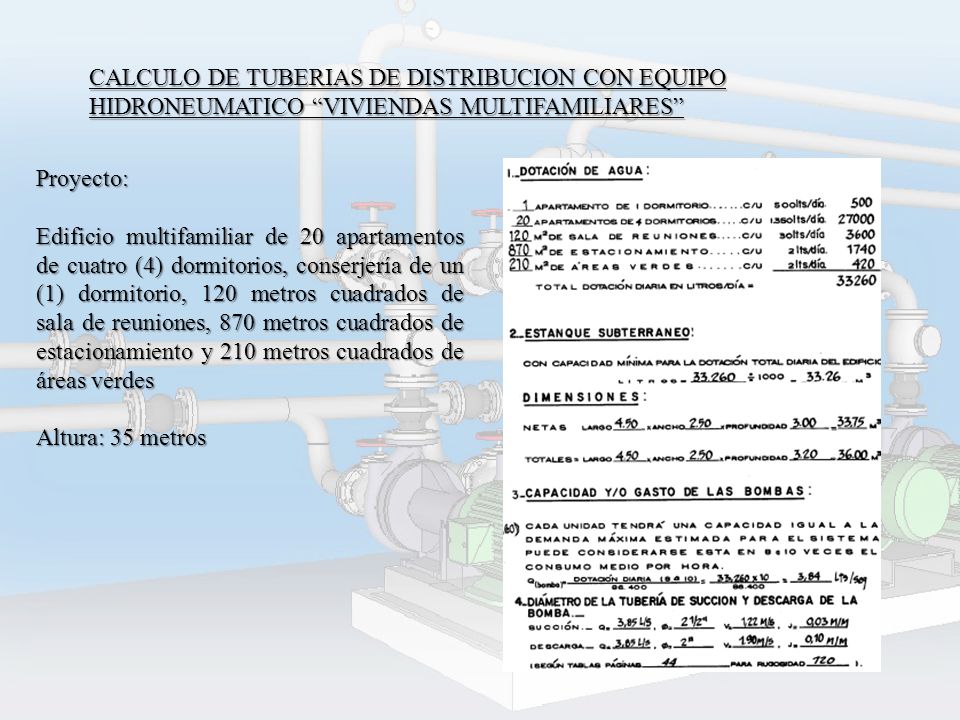

18 CALCULO DE TUBERIAS DE DISTRIBUCION CON EQUIPO HIDRONEUMATICO “VIVIENDAS MULTIFAMILIARES”
Proyecto: Edificio multifamiliar de 20 apartamentos de cuatro (4) dormitorios, conserjería de un (1) dormitorio, 120 metros cuadrados de sala de reuniones, 870 metros cuadrados de estacionamiento y 210 metros cuadrados de áreas verdes Altura: 35 metros

19 CALCULO DE TUBERIAS DE DISTRIBUCION CON EQUIPO HIDRONEUMATICO “VIVIENDAS MULTIFAMILIARES”
Proyecto: Edificio multifamiliar de 20 apartamentos de cuatro (4) dormitorios, conserjería de un (1) dormitorio, 120 metros cuadrados de sala de reuniones, 870 metros cuadrados de estacionamiento y 210 metros cuadrados de áreas verdes Altura: 35 metros

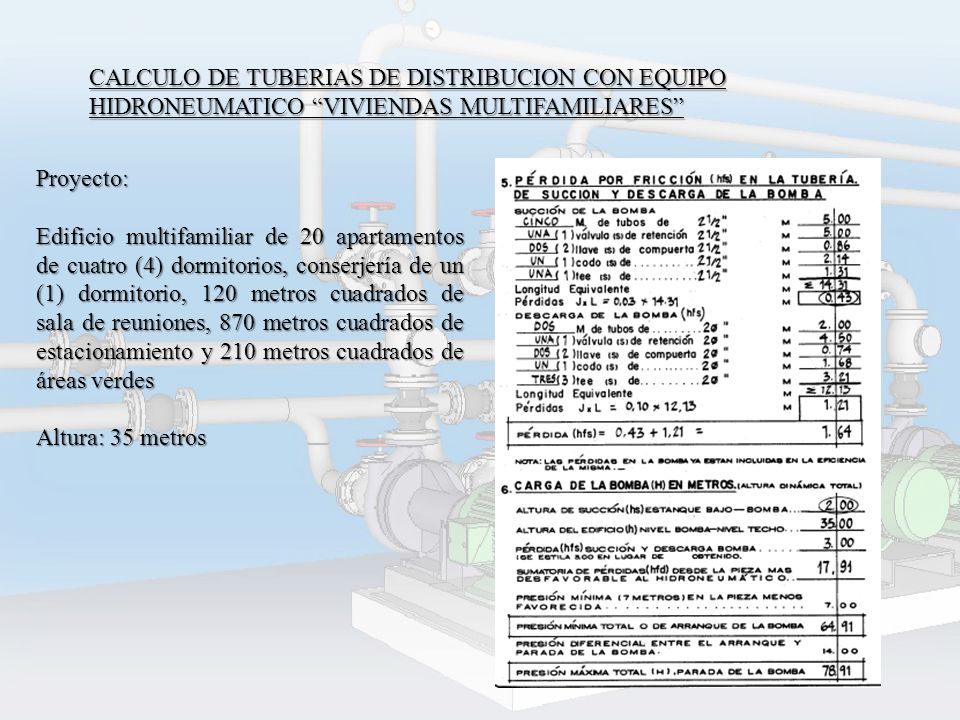

20 CALCULO DE TUBERIAS DE DISTRIBUCION CON EQUIPO HIDRONEUMATICO “VIVIENDAS MULTIFAMILIARES”
Proyecto: Edificio multifamiliar de 20 apartamentos de cuatro (4) dormitorios, conserjería de un (1) dormitorio, 120 metros cuadrados de sala de reuniones, 870 metros cuadrados de estacionamiento y 210 metros cuadrados de áreas verdes Altura: 35 metros

21 SELECCIÓN DEL EQUIPO RECOMENDADO
Curvas características, Bombas centrifugas edificios Pág. (135)

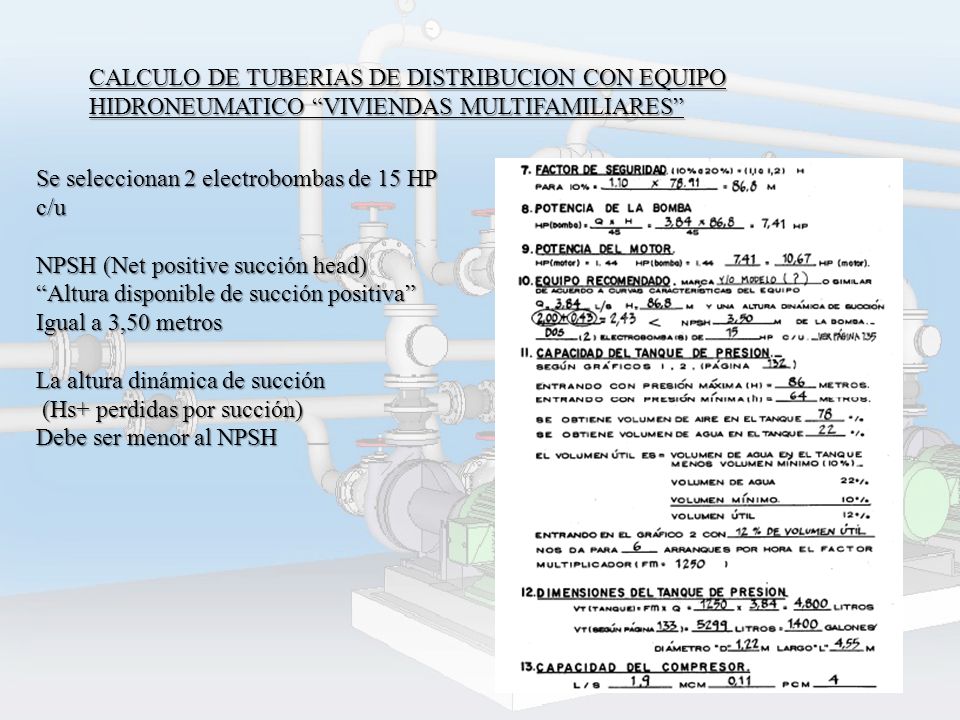

22 CALCULO DE TUBERIAS DE DISTRIBUCION CON EQUIPO HIDRONEUMATICO “VIVIENDAS MULTIFAMILIARES”
Se seleccionan 2 electrobombas de 15 HP c/u NPSH (Net positive succión head) “Altura disponible de succión positiva” Igual a 3,50 metros La altura dinámica de succión (Hs+ perdidas por succión) Debe ser menor al NPSH

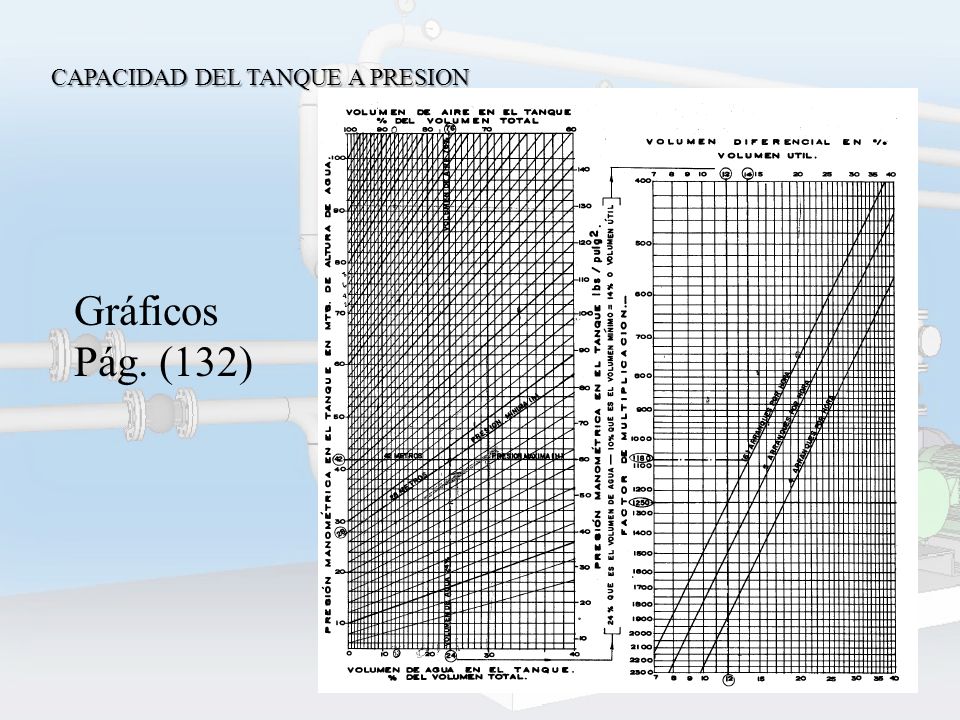

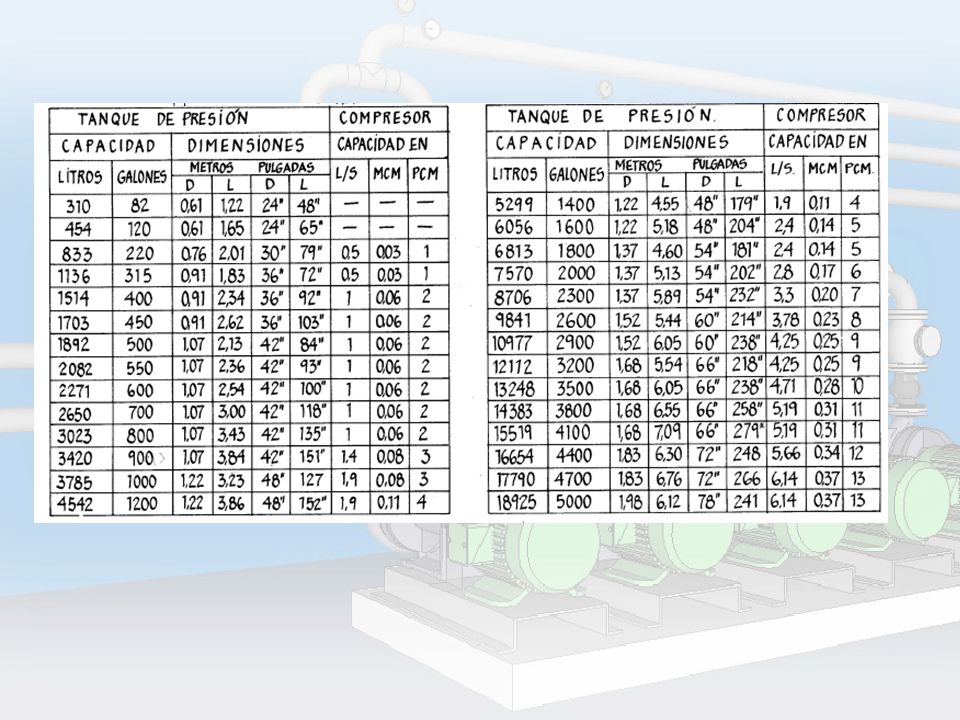

23 CAPACIDAD DEL TANQUE A PRESION
Gráficos Pág. (132)

24 CALCULO DE TUBERIAS DE DISTRIBUCION CON EQUIPO HIDRONEUMATICO “VIVIENDAS MULTIFAMILIARES”
Volumen de aire en el tanque = 78% Volumen de agua en el tanque =22% Volumen útil = 22%-10%=12%

25

26 GRACIAS POR SU ATENCION
