Presentación del tema: "Partes de una Bomba Impulsores Impulsor abierto Impulsor Semiabierto Impulsor Cerrado."— Transcripción de la presentación:

1

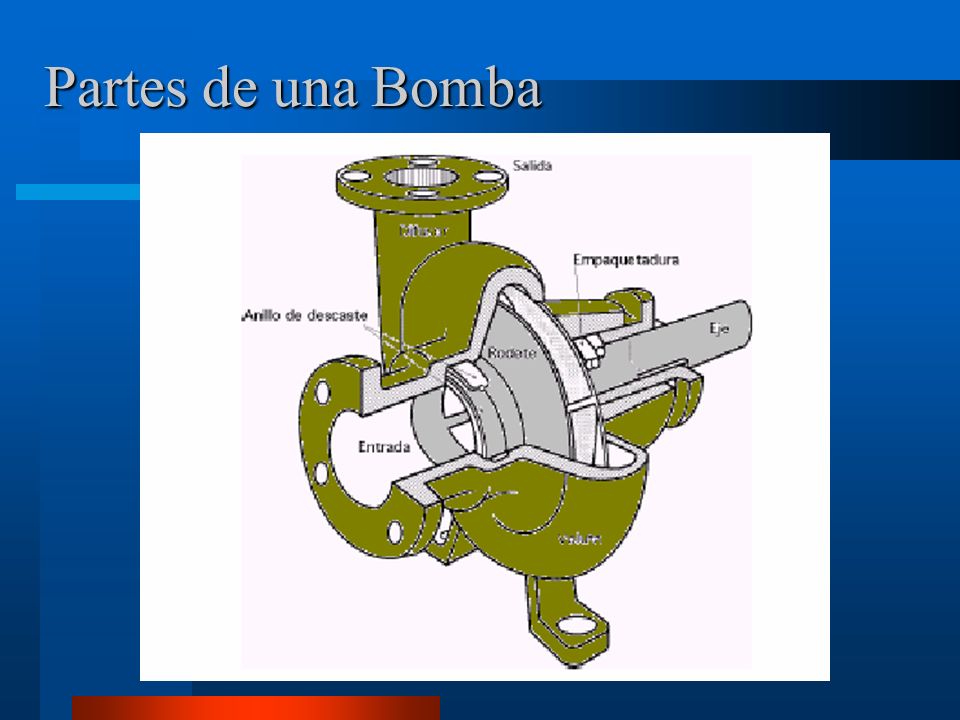

2 Partes de una Bomba

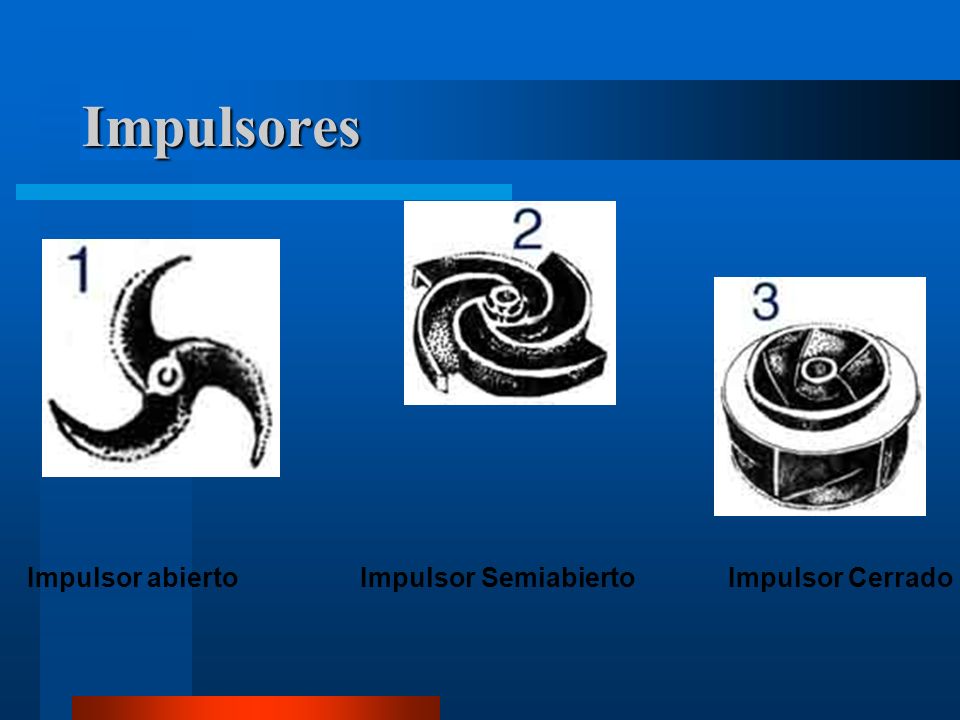

3 Impulsores Impulsor abierto Impulsor Semiabierto Impulsor Cerrado

4 FUNCIONAMIENTO Rodete

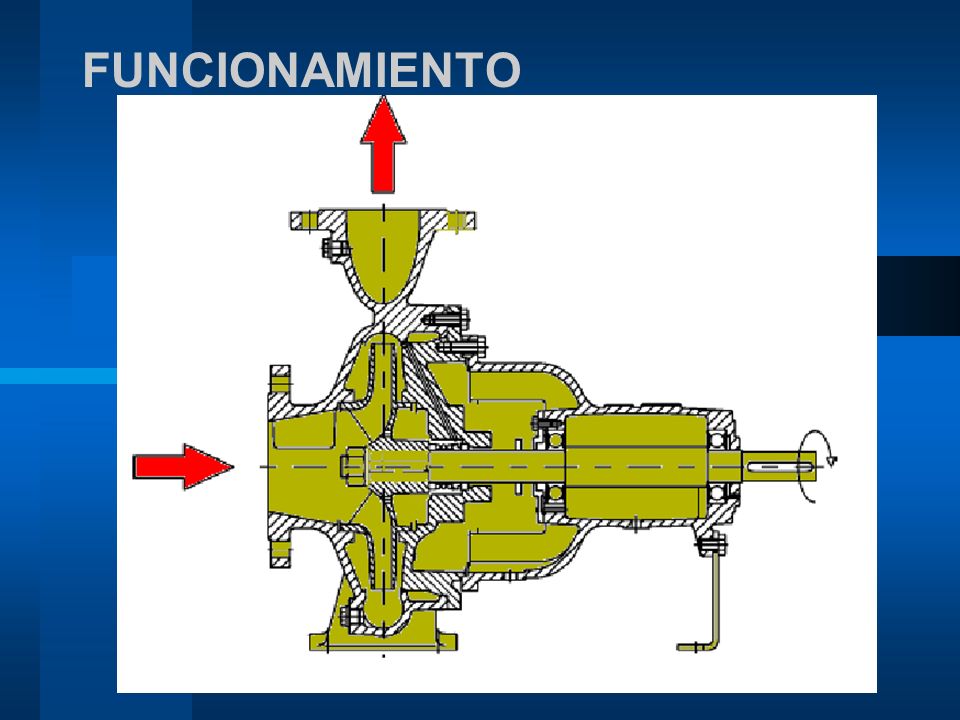

5 FUNCIONAMIENTO

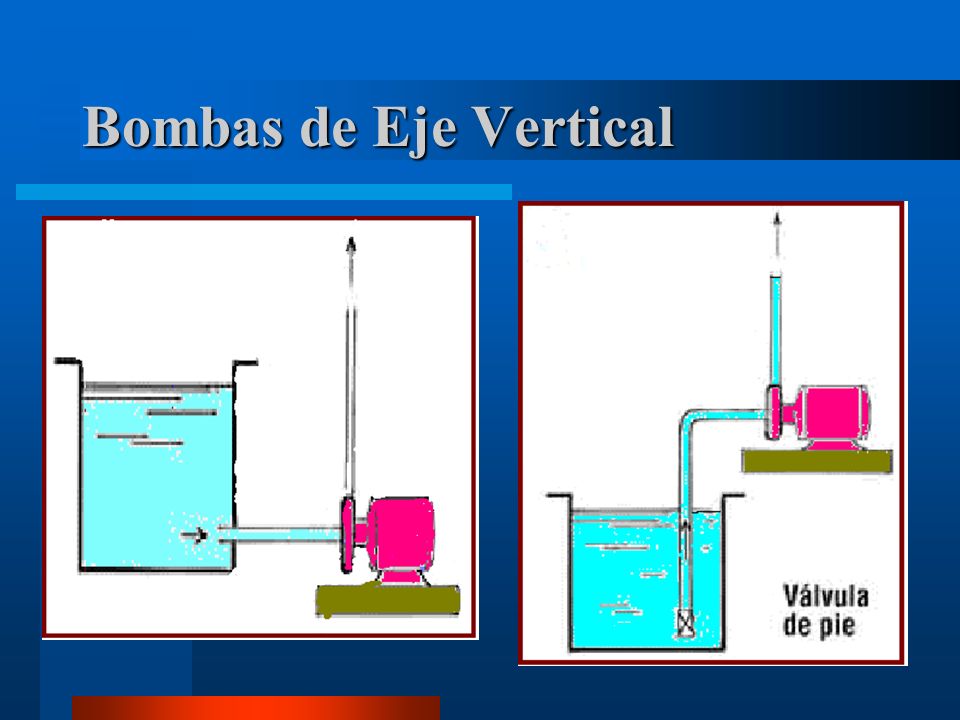

6 Bombas de Eje Vertical

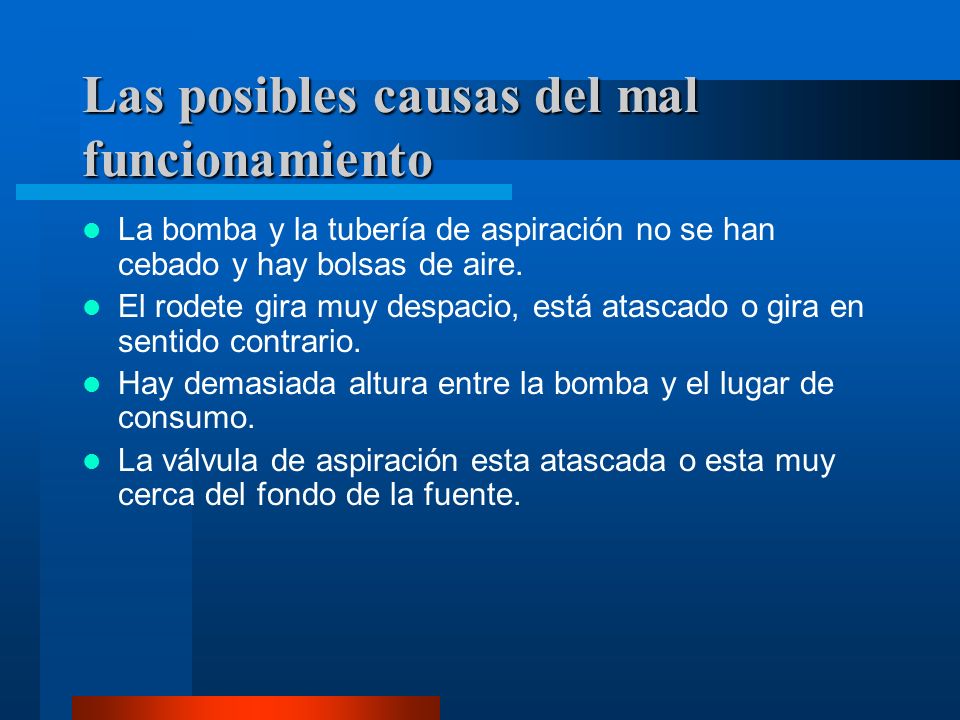

7 Las posibles causas del mal funcionamiento La bomba y la tubería de aspiración no se han cebado y hay bolsas de aire. El rodete gira muy despacio, está atascado o gira en sentido contrario. Hay demasiada altura entre la bomba y el lugar de consumo. La válvula de aspiración esta atascada o esta muy cerca del fondo de la fuente.

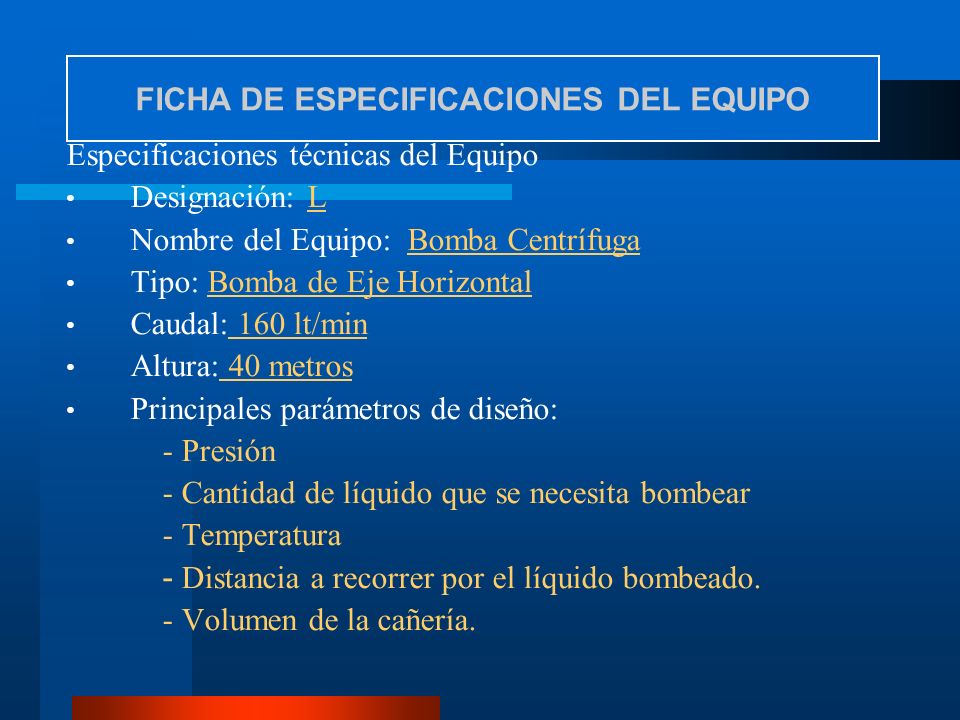

8 Especificaciones técnicas del Equipo Designación: L Nombre del Equipo: Bomba Centrífuga Tipo: Bomba de Eje Horizontal Caudal: 160 lt/min Altura: 40 metros Principales parámetros de diseño: - Presión - Cantidad de líquido que se necesita bombear - Temperatura - Distancia a recorrer por el líquido bombeado. - Volumen de la cañería. FICHA DE ESPECIFICACIONES DEL EQUIPO

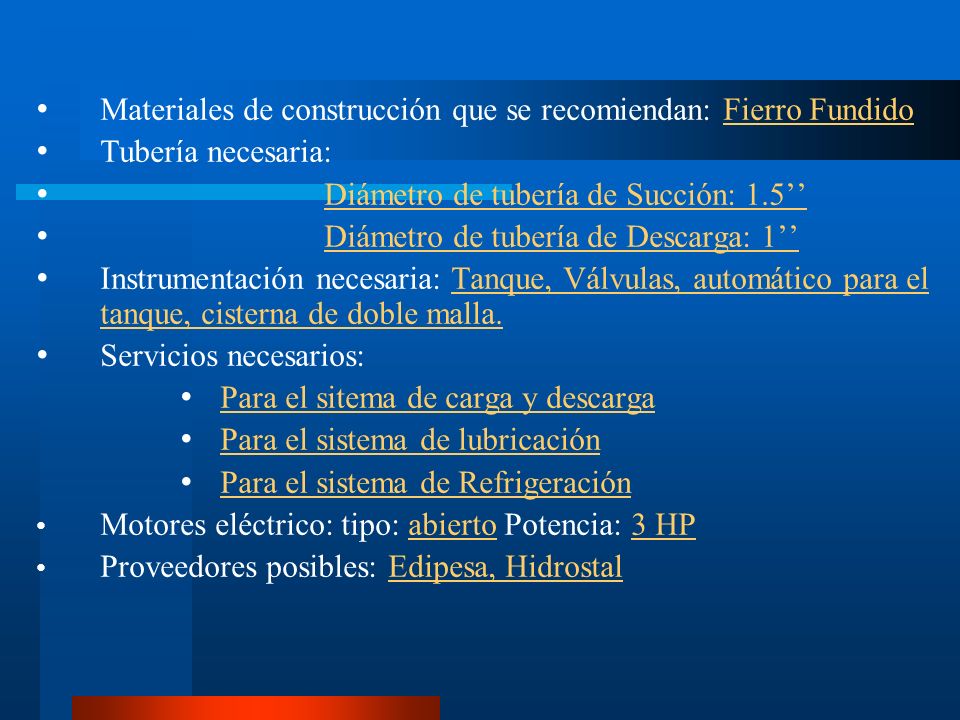

9 Materiales de construcción que se recomiendan: Fierro Fundido Tubería necesaria: Diámetro de tubería de Succión: 1.5 Diámetro de tubería de Descarga: 1 Instrumentación necesaria: Tanque, Válvulas, automático para el tanque, cisterna de doble malla. Servicios necesarios: Para el sitema de carga y descarga Para el sistema de lubricación Para el sistema de Refrigeración Motores eléctrico: tipo: abierto Potencia: 3 HP Proveedores posibles: Edipesa, Hidrostal

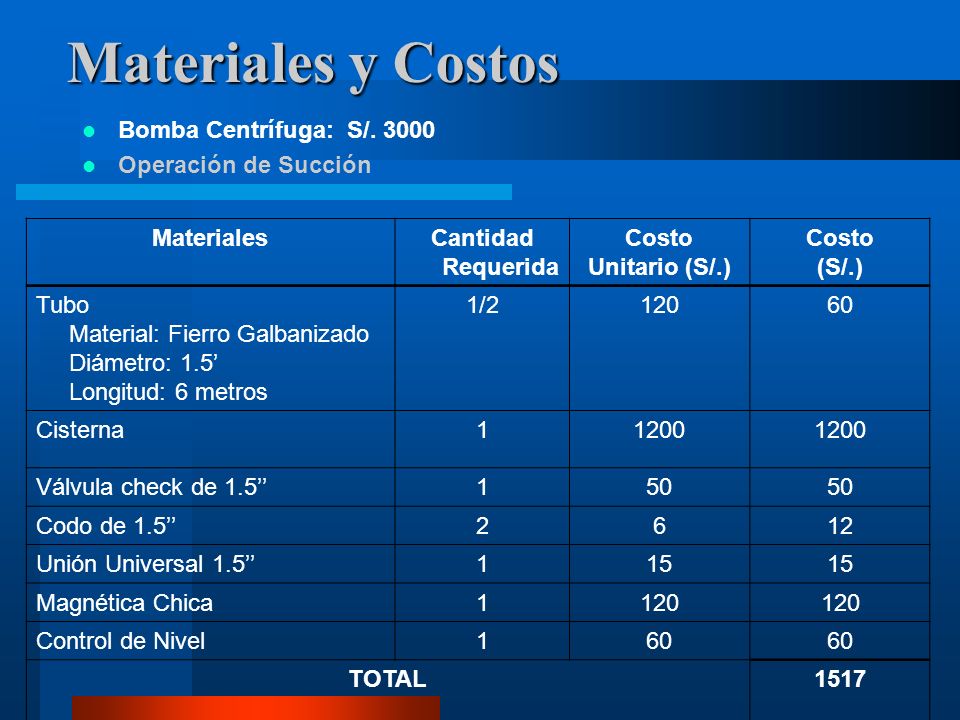

10 Materiales y Costos Bomba Centrífuga: S/ Operación de Succión MaterialesCantidad Requerida Costo Unitario (S/.) Costo (S/.) Tubo Material: Fierro Galbanizado Diámetro: 1.5 Longitud: 6 metros 1/ Cisterna11200 Válvula check de Codo de Unión Universal Magnética Chica1120 Control de Nivel160 TOTAL1517

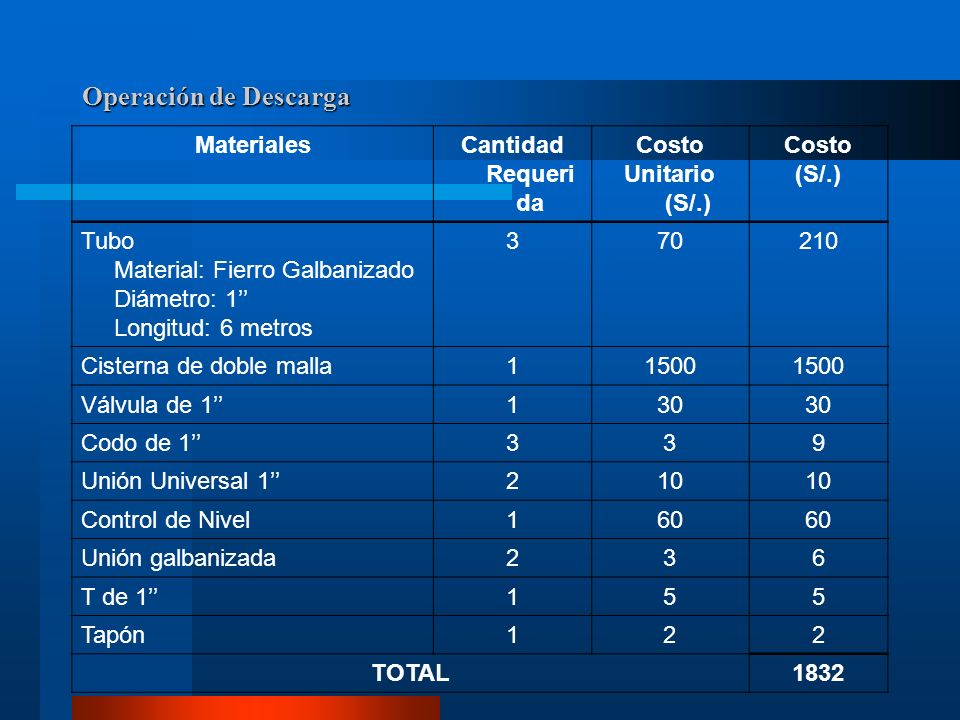

11 Operación de Descarga MaterialesCantidad Requeri da Costo Unitario (S/.) Costo (S/.) Tubo Material: Fierro Galbanizado Diámetro: 1 Longitud: 6 metros Cisterna de doble malla11500 Válvula de 1130 Codo de 1339 Unión Universal 1210 Control de Nivel160 Unión galbanizada236 T de 1155 Tapón122 TOTAL1832

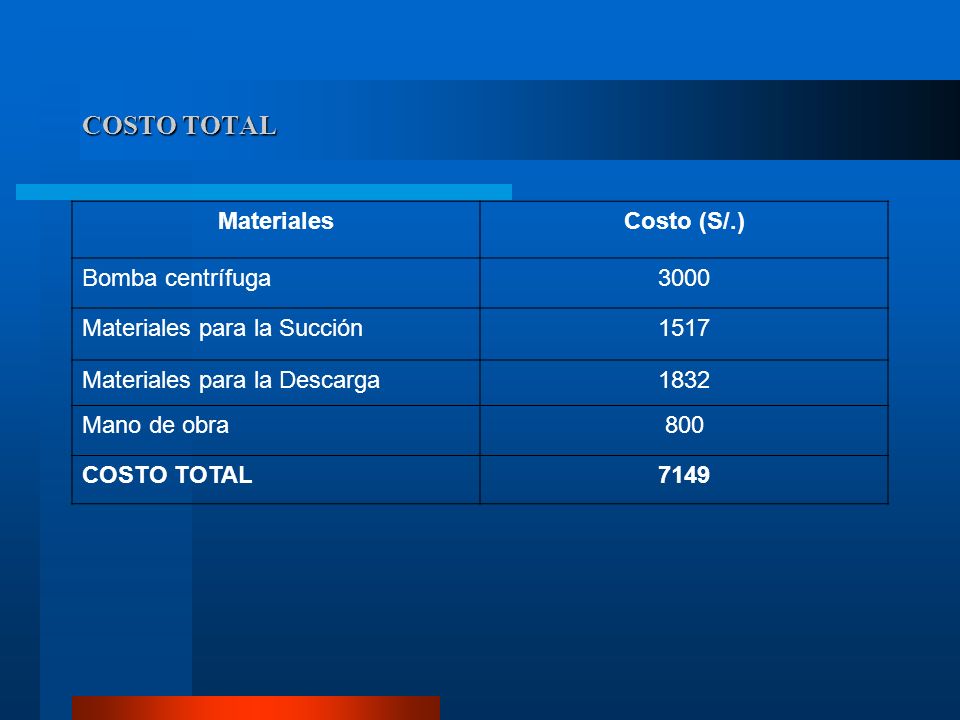

12 COSTO TOTAL MaterialesCosto (S/.) Bomba centrífuga3000 Materiales para la Succión1517 Materiales para la Descarga1832 Mano de obra800 COSTO TOTAL7149
