Experimento Nº17 Universidad de Santiago de Chile Facultad de Ciencias Departamento de Física.

Presentación del tema: "Experimento Nº17 Universidad de Santiago de Chile Facultad de Ciencias Departamento de Física."— Transcripción de la presentación:

1 Experimento Nº17 Universidad de Santiago de Chile Facultad de Ciencias Departamento de Física

2 Objetivo Determinar el momento el inercia de un cuerpo mediante un experimento dinámico.

3 Teoría Para un cuerpo en rotación en torno a un eje fijo se tiene: Si el torque se efectúa mediante una cuerda enrollada a una distancia r 0 del eje, la cual está unida a un cuerpo de masa m colgando a través de una polea de masa despreciable, entonces:

4 De las ecuaciones anteriores se obtiene: En la siguiente lámina se observa el cuerpo en rotación, (una barra con contrapesos) la polea, la masa suspendida y el sensor de movimiento circular.

5 Montaje y materiales para el cálculo del coeficiente de restitución interfaz Sensor de movimiento circular unido a una base magnética Masa a desplazar

6 Ensayo típico de coeficiente de restitución (ver video adjunto)

7 Gráfico 1: Curvas de ensayo típico de posición v/s tiempo para distintas posiciones de los contrapesos

8 Regresión cuadrática

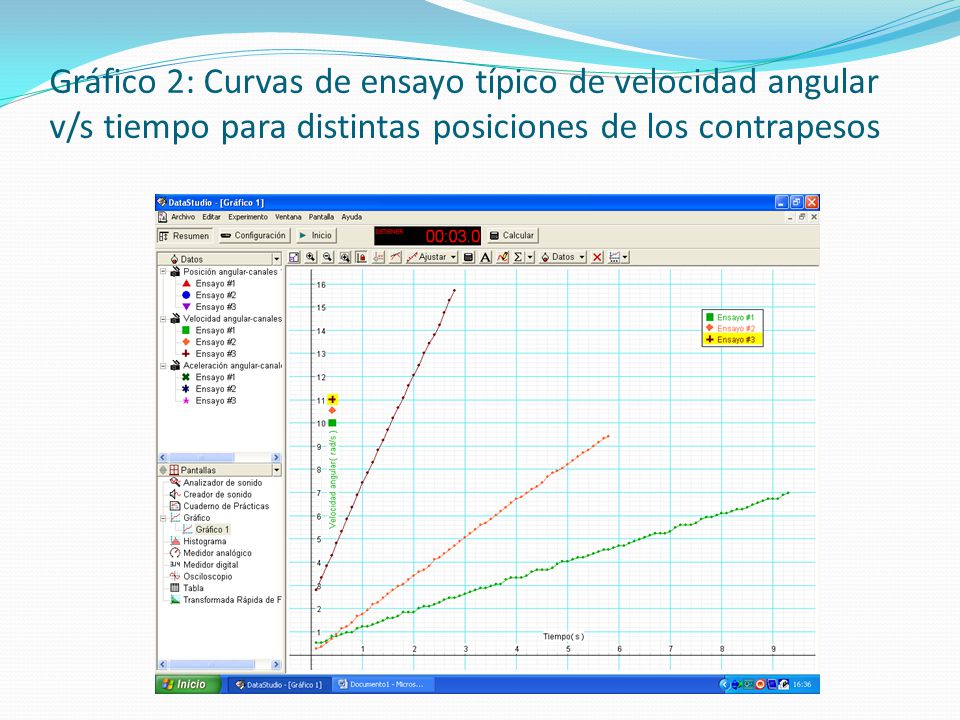

9 Gráfico 2: Curvas de ensayo típico de velocidad angular v/s tiempo para distintas posiciones de los contrapesos

10 Regresión lineal

11 Resultados esperados Utilizando los resultados de las regresiones anteriores para distintas posiciones de los contrapesos, encuentre la relación entre el momento de inercia de la barra con contrapesos y la distancia al eje de ellos. Nota: para sus cálculos puede utilizar el gráfico 1 o el gráfico 2.

12 Realice el informe según el formato estándar.
