PROYECCIÓN. Definición y tipos.

Presentaciones similares


Presentación del tema: "PROYECCIÓN. Definición y tipos."— Transcripción de la presentación:

1 PROYECCIÓN. Definición y tipos.
Proyectar un elemento, ya sea una figura bidimensional o un cuerpo tridimensional, consiste en obtener su imagen sobre un plano, mediante rayos proyectantes que interceptan a dicho plano.

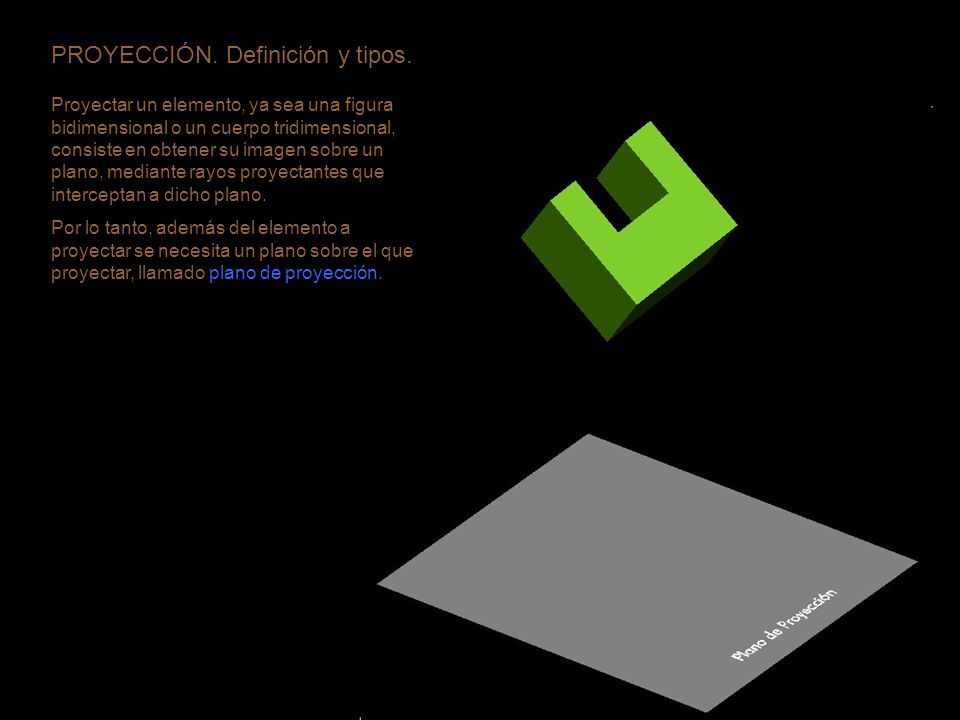

2 PROYECCIÓN. Definición y tipos.
Proyectar un elemento, ya sea una figura bidimensional o un cuerpo tridimensional, consiste en obtener su imagen sobre un plano, mediante rayos proyectantes que interceptan a dicho plano. Por lo tanto, además del elemento a proyectar se necesita un plano sobre el que proyectar, llamado plano de proyección.

3 PROYECCIÓN. Definición y tipos.
Proyectar un elemento, ya sea una figura bidimensional o un cuerpo tridimensional, consiste en obtener su imagen sobre un plano, mediante rayos proyectantes que interceptan a dicho plano. Por lo tanto, además del elemento a proyectar se necesita un plano sobre el que proyectar, llamado plano de proyección. Por cada punto del cuerpo a proyectar se hace pasar una recta, llamada rayo o recta proyectante.

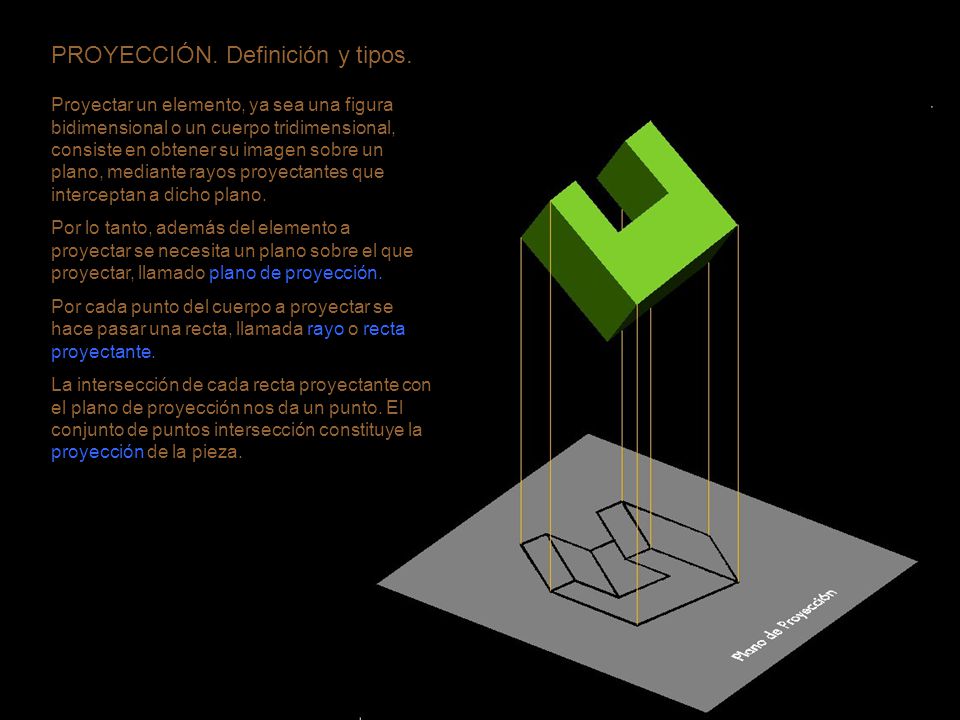

4 PROYECCIÓN. Definición y tipos.
Proyectar un elemento, ya sea una figura bidimensional o un cuerpo tridimensional, consiste en obtener su imagen sobre un plano, mediante rayos proyectantes que interceptan a dicho plano. Por lo tanto, además del elemento a proyectar se necesita un plano sobre el que proyectar, llamado plano de proyección. Por cada punto del cuerpo a proyectar se hace pasar una recta, llamada rayo o recta proyectante. La intersección de cada recta proyectante con el plano de proyección nos da un punto. El conjunto de puntos intersección constituye la proyección de la pieza.

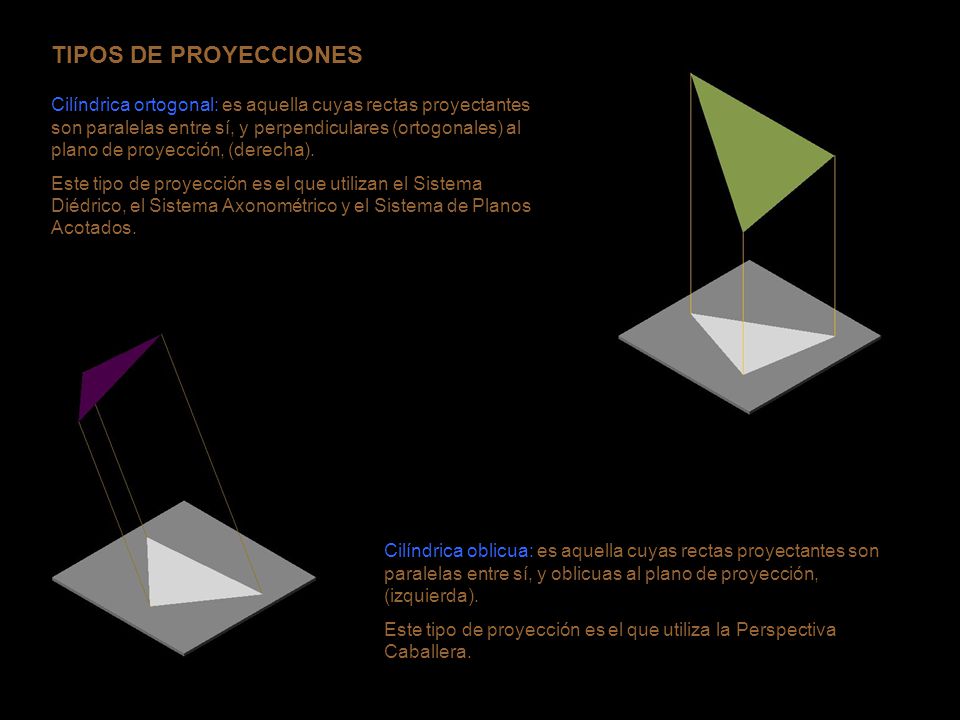

5 TIPOS DE PROYECCIONES Cilíndrica ortogonal: es aquella cuyas rectas proyectantes son paralelas entre sí, y perpendiculares (ortogonales) al plano de proyección, (derecha). Este tipo de proyección es el que utilizan el Sistema Diédrico, el Sistema Axonométrico y el Sistema de Planos Acotados. Cilíndrica oblicua: es aquella cuyas rectas proyectantes son paralelas entre sí, y oblicuas al plano de proyección, (izquierda). Este tipo de proyección es el que utiliza la Perspectiva Caballera.

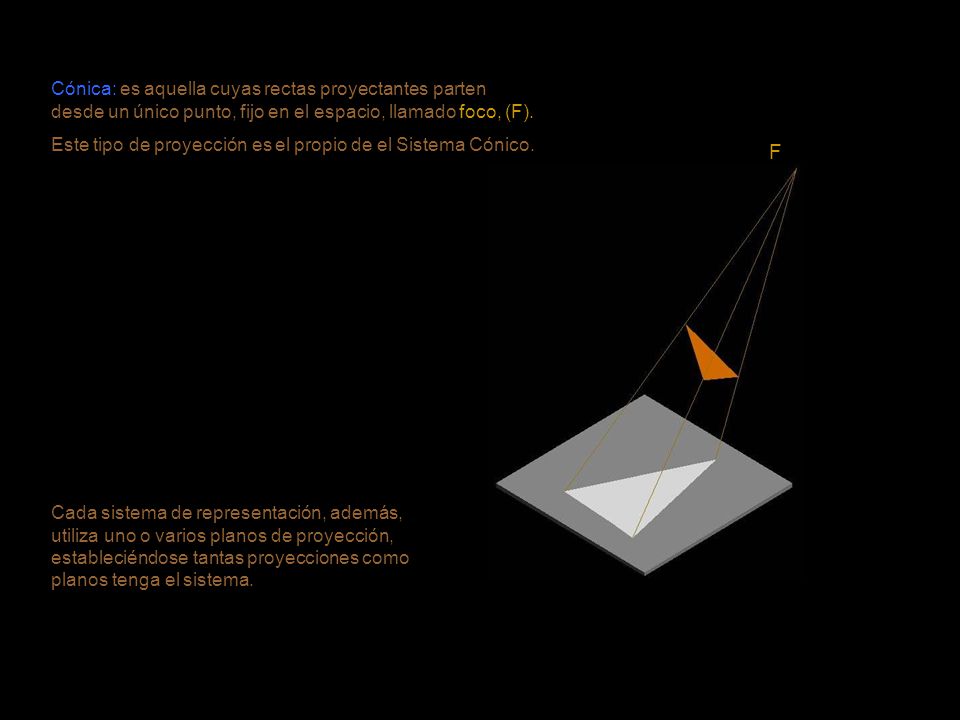

6 Cónica: es aquella cuyas rectas proyectantes parten desde un único punto, fijo en el espacio, llamado foco, (F). Este tipo de proyección es el propio de el Sistema Cónico. F Cada sistema de representación, además, utiliza uno o varios planos de proyección, estableciéndose tantas proyecciones como planos tenga el sistema.
