1 Medidas de expresión para microarrays de Affimetrix

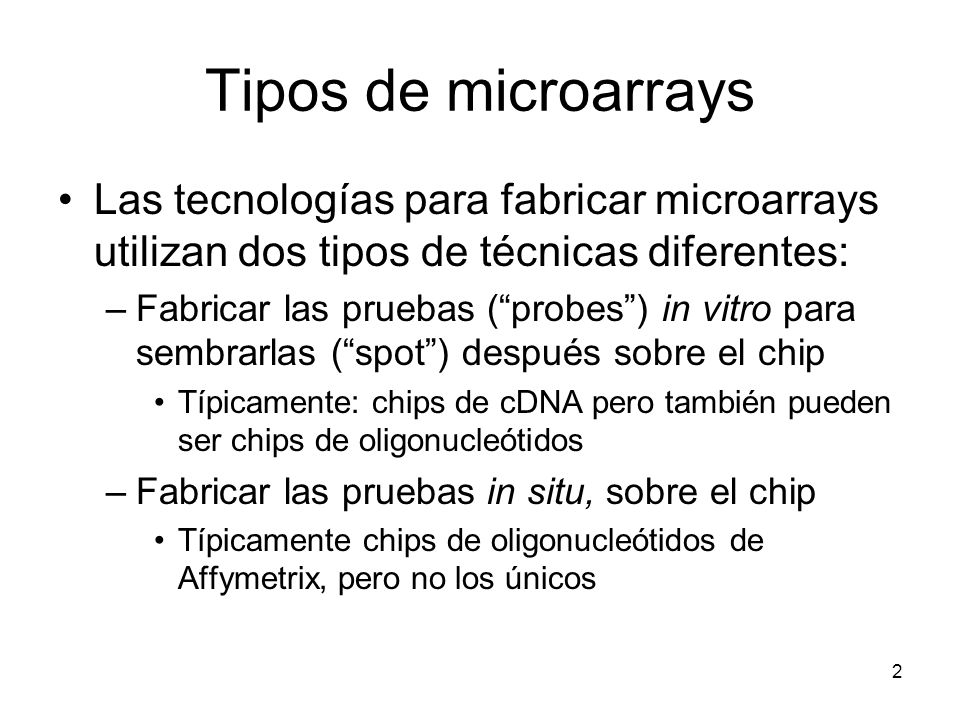

2 2 Tipos de microarrays Las tecnologías para fabricar microarrays utilizan dos tipos de técnicas diferentes: –Fabricar las pruebas (“probes”) in vitro para sembrarlas (“spot”) después sobre el chip Típicamente: chips de cDNA pero también pueden ser chips de oligonucleótidos –Fabricar las pruebas in situ, sobre el chip Típicamente chips de oligonucleótidos de Affymetrix, pero no los únicos

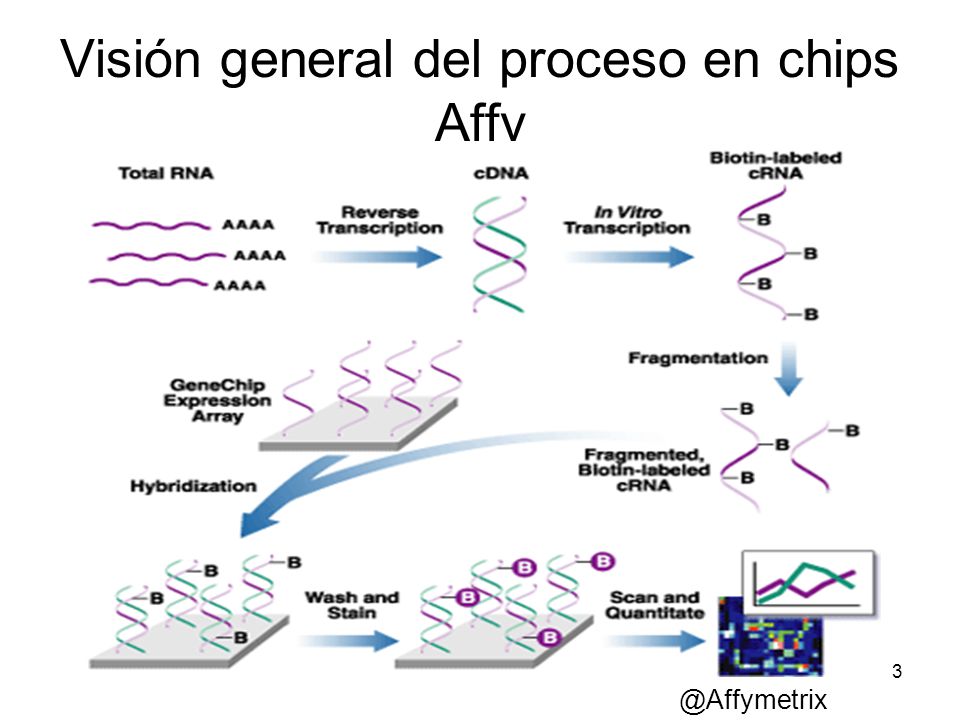

3 3 Visión general del proceso en chips Affy @Affymetrix

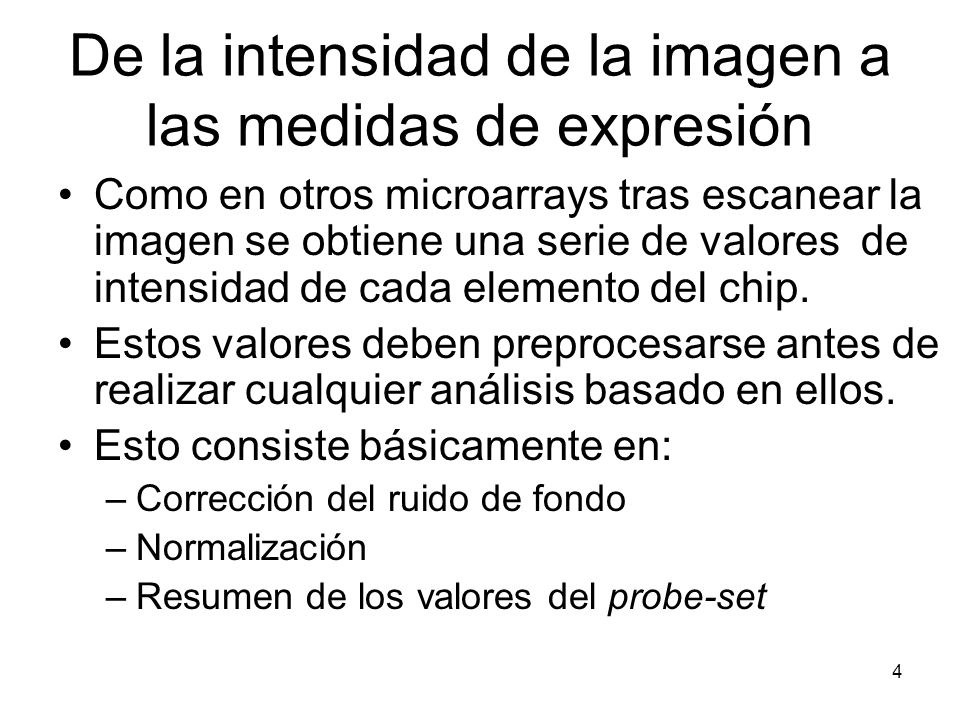

4 4 Como en otros microarrays tras escanear la imagen se obtiene una serie de valores de intensidad de cada elemento del chip. Estos valores deben preprocesarse antes de realizar cualquier análisis basado en ellos. Esto consiste básicamente en: –Corrección del ruido de fondo –Normalización –Resumen de los valores del probe-set De la intensidad de la imagen a las medidas de expresión

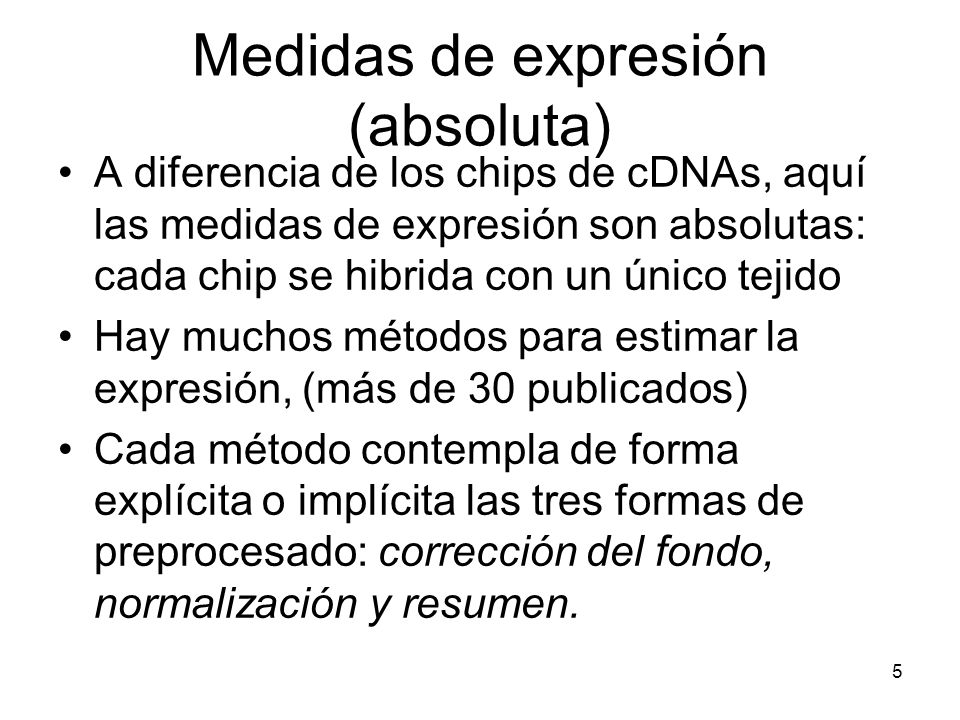

5 5 Medidas de expresión (absoluta) A diferencia de los chips de cDNAs, aquí las medidas de expresión son absolutas: cada chip se hibrida con un único tejido Hay muchos métodos para estimar la expresión, (más de 30 publicados) Cada método contempla de forma explícita o implícita las tres formas de preprocesado: corrección del fondo, normalización y resumen.

6 6 Métodos principales que estudiamos –Microarray Suite (MAS) Oficial de Affymetrix. Versiones 4.0  5.0 –dChip: Li and Wong Basado en modelos multichip –RMA (Bioconductor) Mejora del anterior

7 M.A.S. 4.0 y 5.0

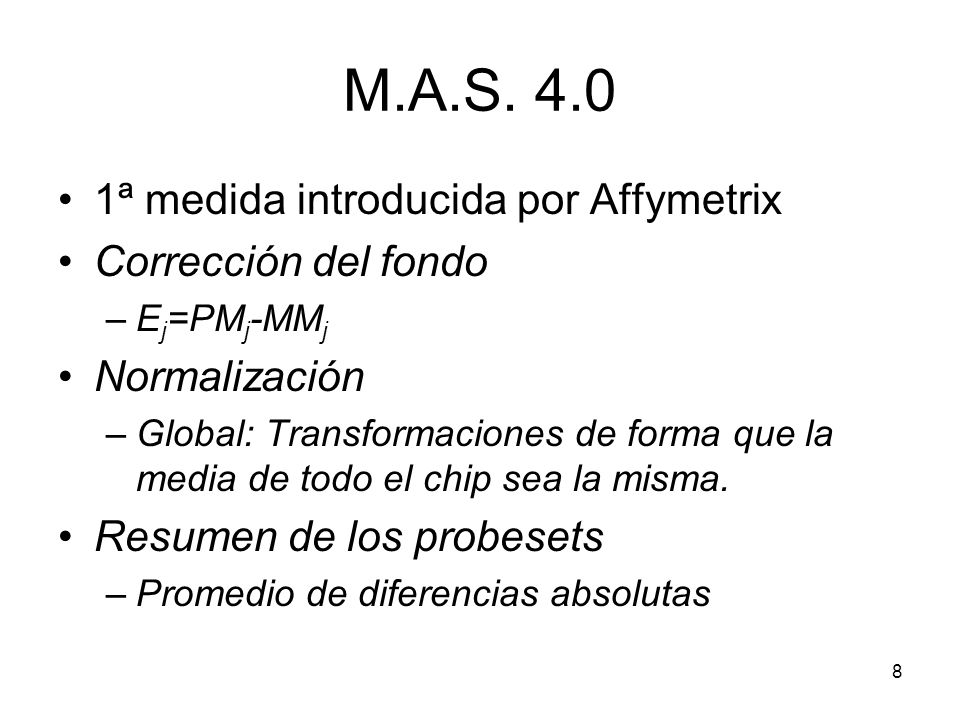

8 8 M.A.S. 4.0 1ª medida introducida por Affymetrix Corrección del fondo –E j =PM j -MM j Normalización –Global: Transformaciones de forma que la media de todo el chip sea la misma. Resumen de los probesets –Promedio de diferencias absolutas

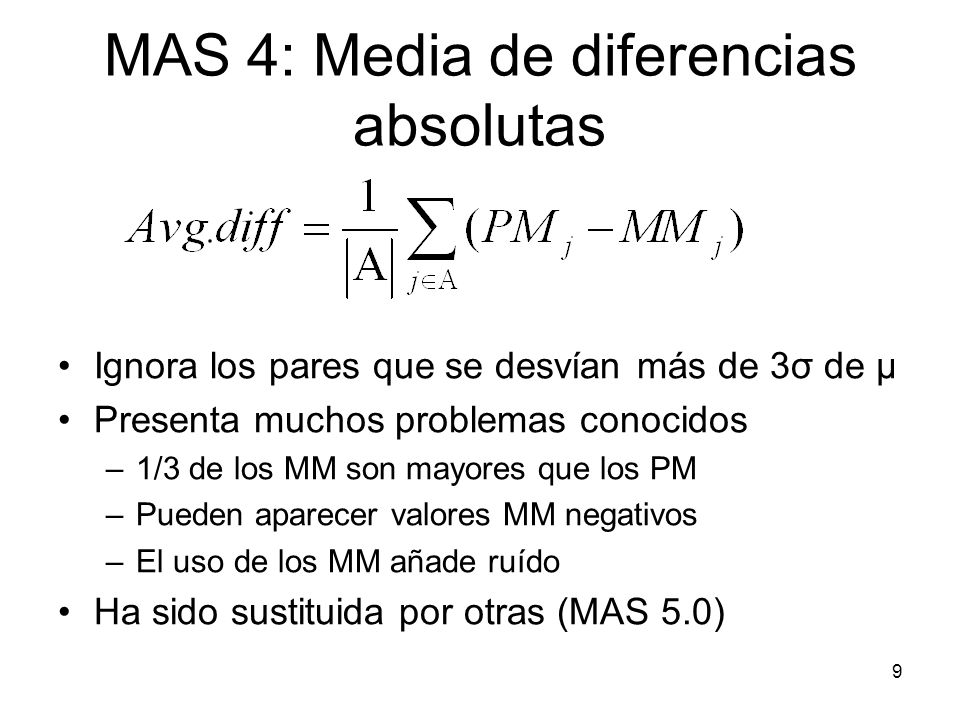

9 9 MAS 4: Media de diferencias absolutas Ignora los pares que se desvían más de 3σ de µ Presenta muchos problemas conocidos –1/3 de los MM son mayores que los PM –Pueden aparecer valores MM negativos –El uso de los MM añade ruído Ha sido sustituida por otras (MAS 5.0)

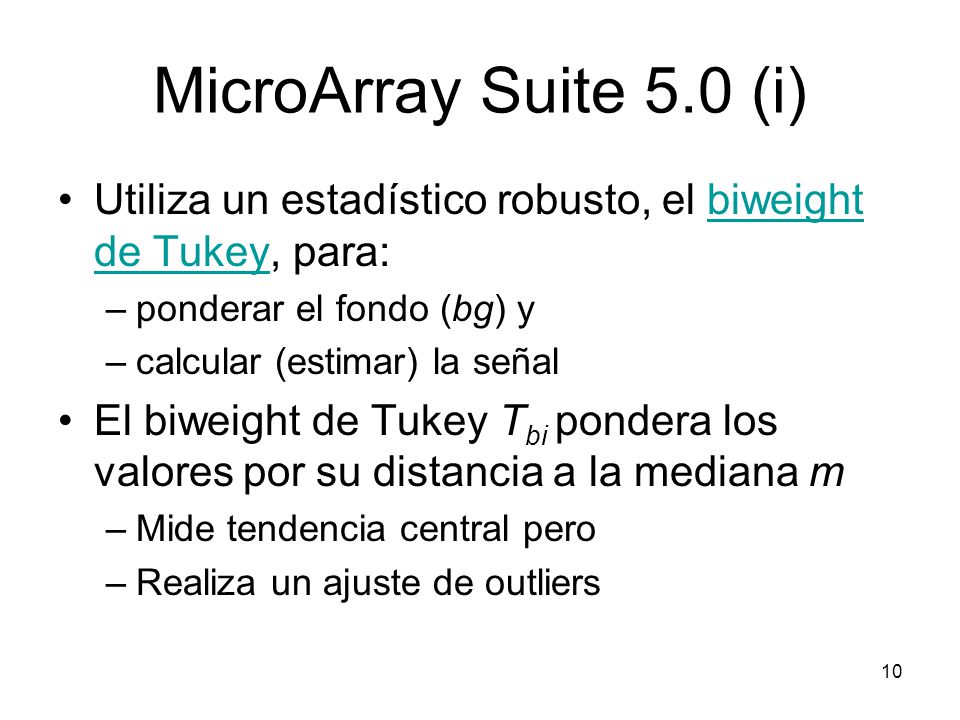

10 10 MicroArray Suite 5.0 (i) Utiliza un estadístico robusto, el biweight de Tukey, para:biweight de Tukey –ponderar el fondo (bg) y –calcular (estimar) la señal El biweight de Tukey T bi pondera los valores por su distancia a la mediana m –Mide tendencia central pero –Realiza un ajuste de outliers

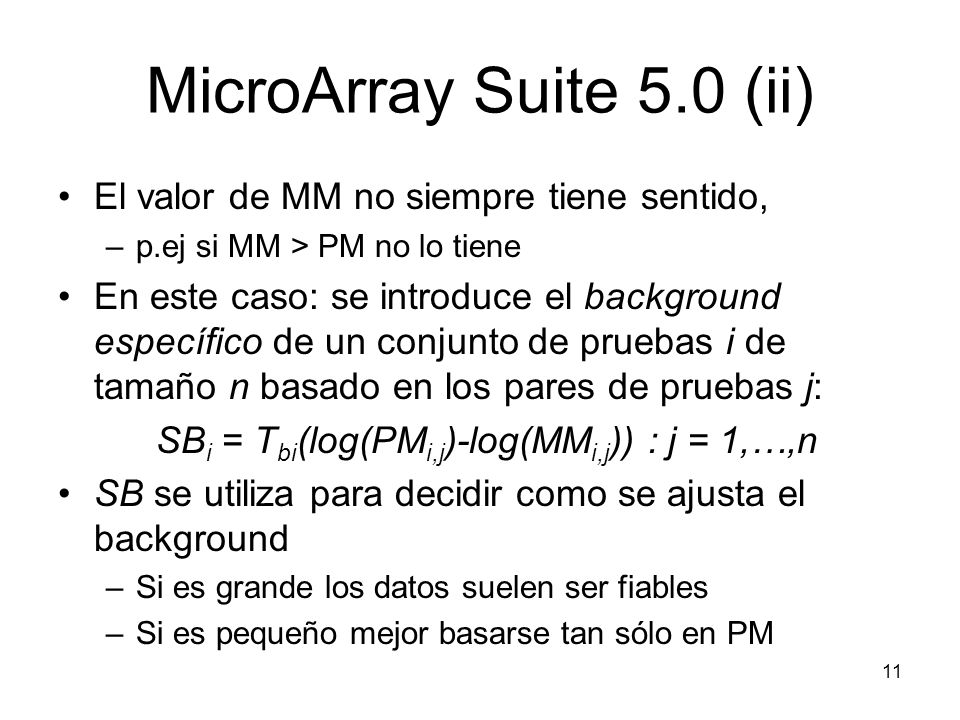

11 11 MicroArray Suite 5.0 (ii) El valor de MM no siempre tiene sentido, –p.ej si MM > PM no lo tiene En este caso: se introduce el background específico de un conjunto de pruebas i de tamaño n basado en los pares de pruebas j: SB i = T bi (log(PM i,j )-log(MM i,j )) : j = 1,…,n SB se utiliza para decidir como se ajusta el background –Si es grande los datos suelen ser fiables –Si es pequeño mejor basarse tan sólo en PM

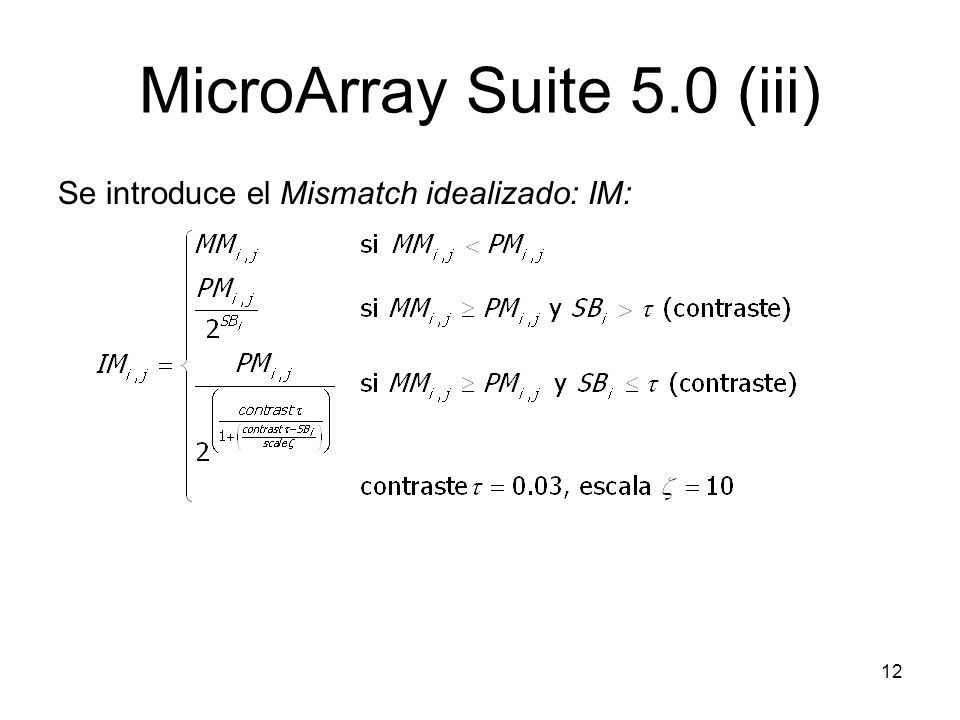

12 12 Se introduce el Mismatch idealizado: IM: MicroArray Suite 5.0 (iii)

13 13 MAS 5.0 (iv): Medida de expresión Tras calcular el Mismatch Idealizado se estima la intensidad de las pruenbas individuales (Probe Values) por: PV i,j =log[max(PM i,j -IM i,j,δ)], δ=2-20 Expresión de la prueba Señal i =Tb i (PV i,1,…,PV i,n )

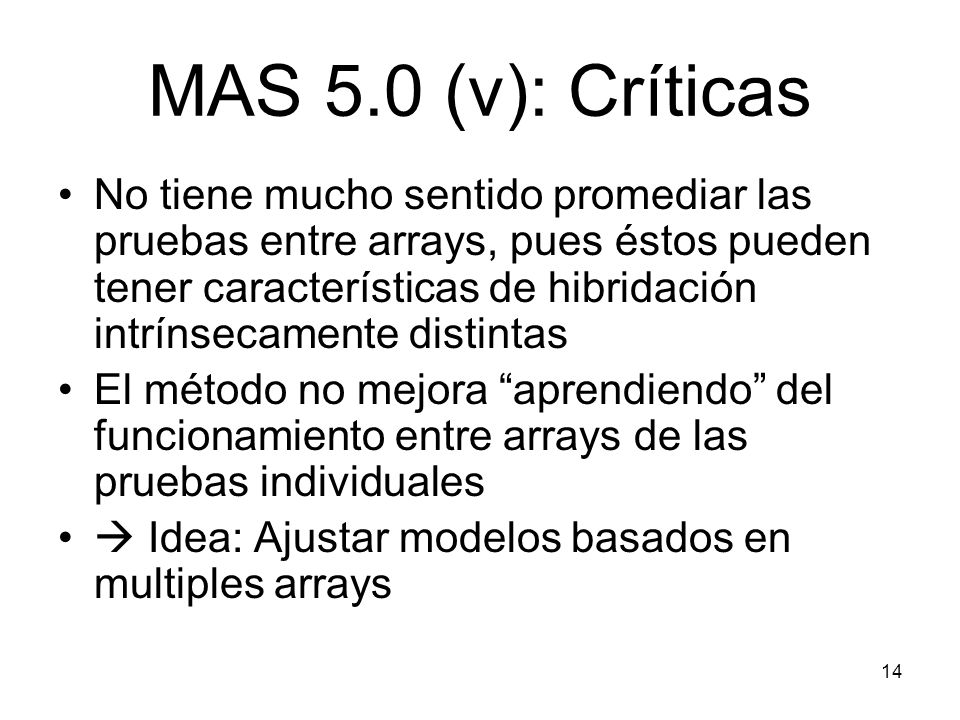

14 14 No tiene mucho sentido promediar las pruebas entre arrays, pues éstos pueden tener características de hibridación intrínsecamente distintas El método no mejora “aprendiendo” del funcionamiento entre arrays de las pruebas individuales  Idea: Ajustar modelos basados en multiples arrays MAS 5.0 (v): Críticas

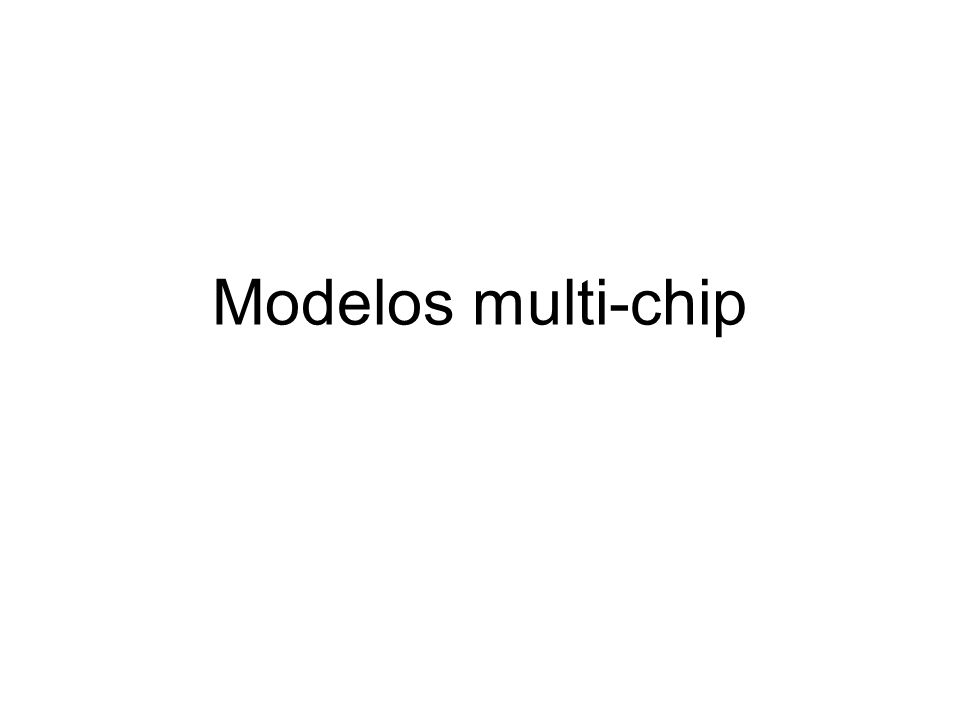

15 Modelos multi-chip

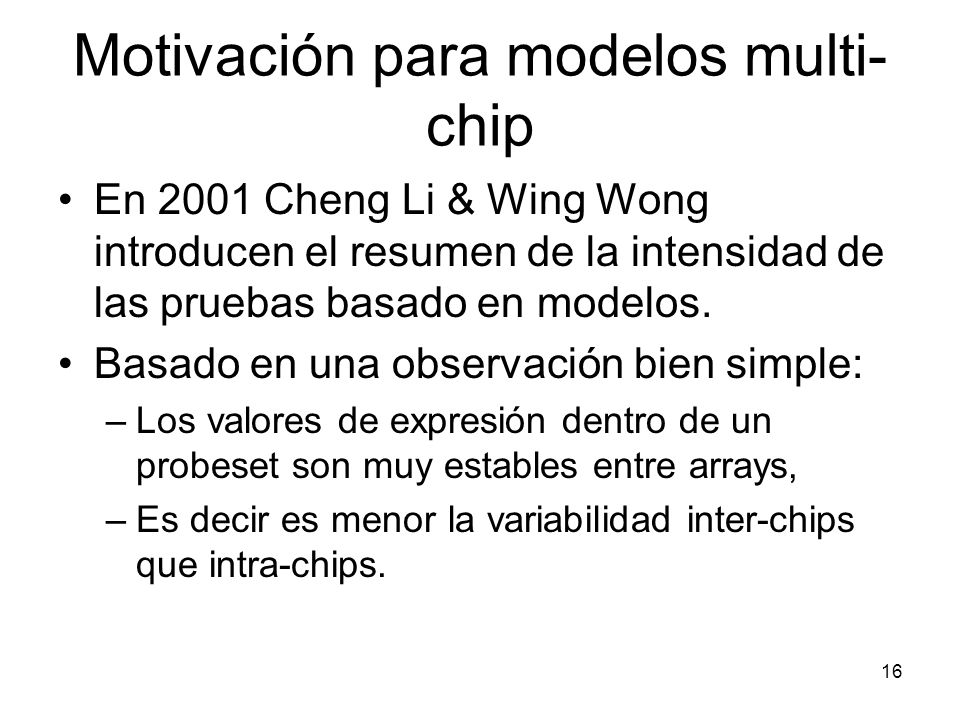

16 16 Motivación para modelos multi- chip En 2001 Cheng Li & Wing Wong introducen el resumen de la intensidad de las pruebas basado en modelos. Basado en una observación bien simple: –Los valores de expresión dentro de un probeset son muy estables entre arrays, –Es decir es menor la variabilidad inter-chips que intra-chips.

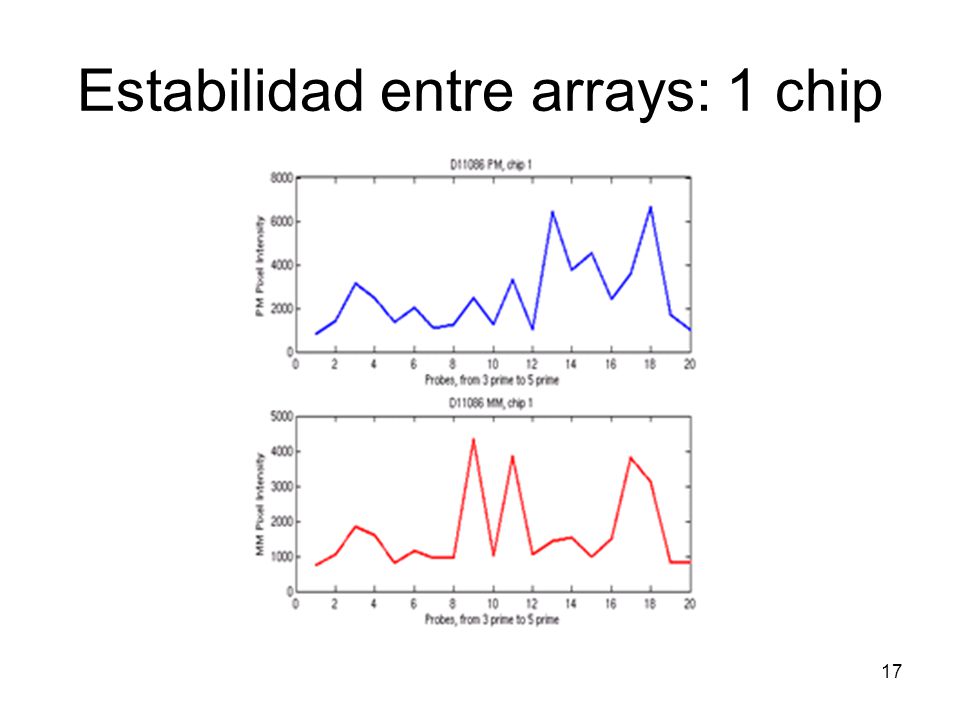

17 17 Estabilidad entre arrays: 1 chip

18 18 Estabilidad entre arrays: 2 chips

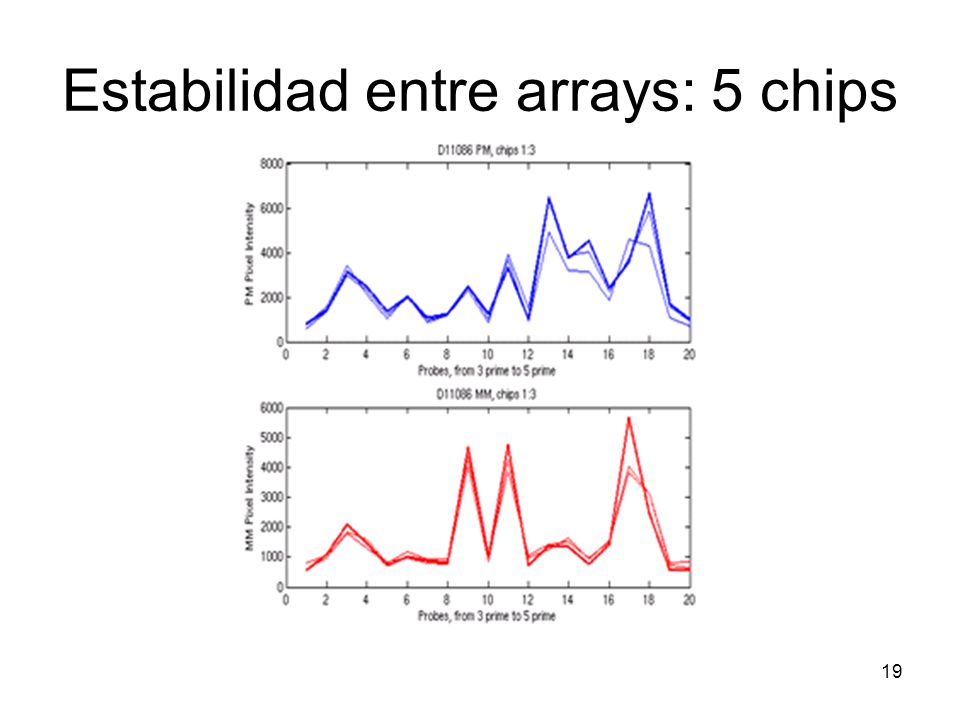

19 19 Estabilidad entre arrays: 5 chips

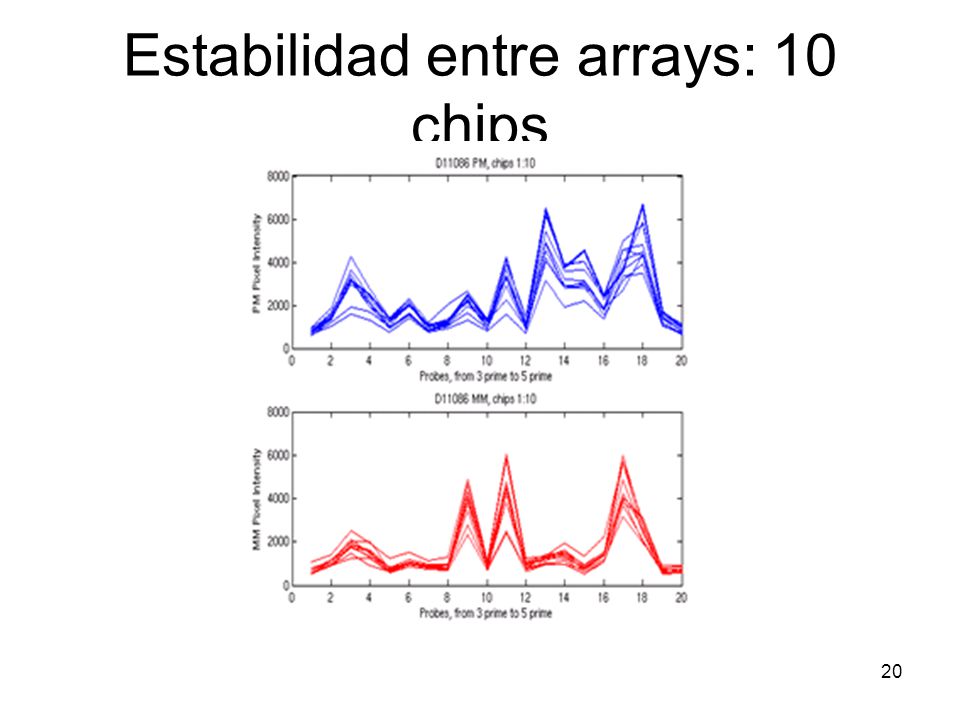

20 20 Estabilidad entre arrays: 10 chips

21 21 Modelización de las pruebas a nivel de señal individual Pruebas 1 2 3 chip 1 chip 2

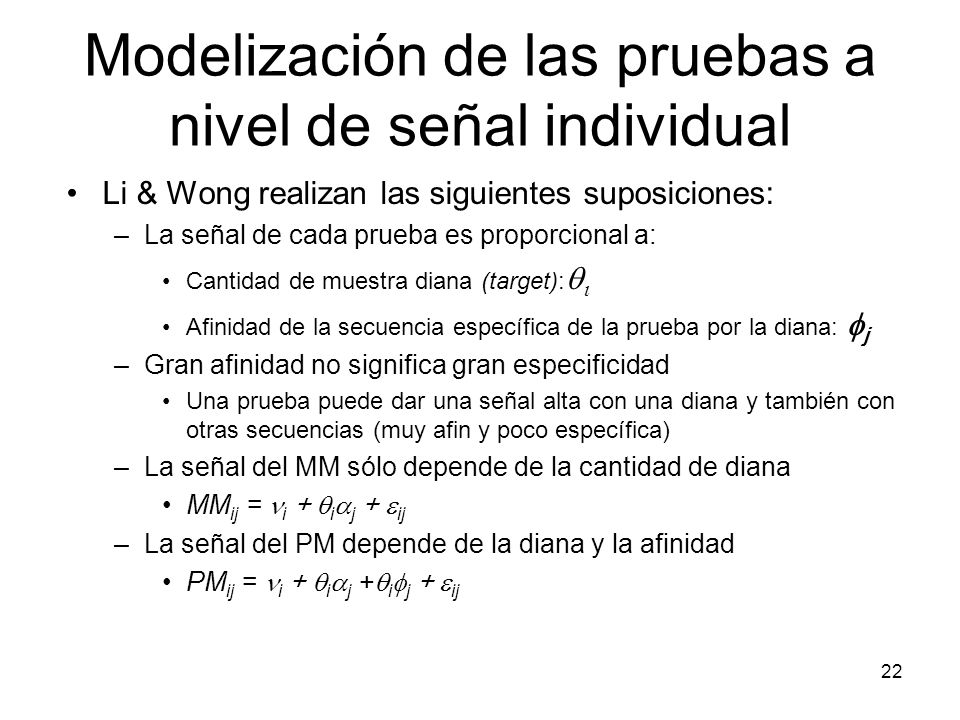

22 22 Modelización de las pruebas a nivel de señal individual Li & Wong realizan las siguientes suposiciones: –La señal de cada prueba es proporcional a: Cantidad de muestra diana (target):   Afinidad de la secuencia específica de la prueba por la diana:  j –Gran afinidad no significa gran especificidad Una prueba puede dar una señal alta con una diana y también con otras secuencias (muy afin y poco específica) –La señal del MM sólo depende de la cantidad de diana MM ij = i +  i  j +  ij –La señal del PM depende de la diana y la afinidad PM ij = i +  i  j +  i  j +  ij

23 23 Modelos Multiplicativos Asumiendo las suposiciones anteriores y tomando como base de la estimación la diferencia PM ij – MM ij se obtiene el modelo multiplicativo: PM ij – MM ij=  j x  i +  ij  La estimación se realiza utilizando métodos robustos con eliminación de outliers y re- estimaciones sucesivas hasta la convergencia

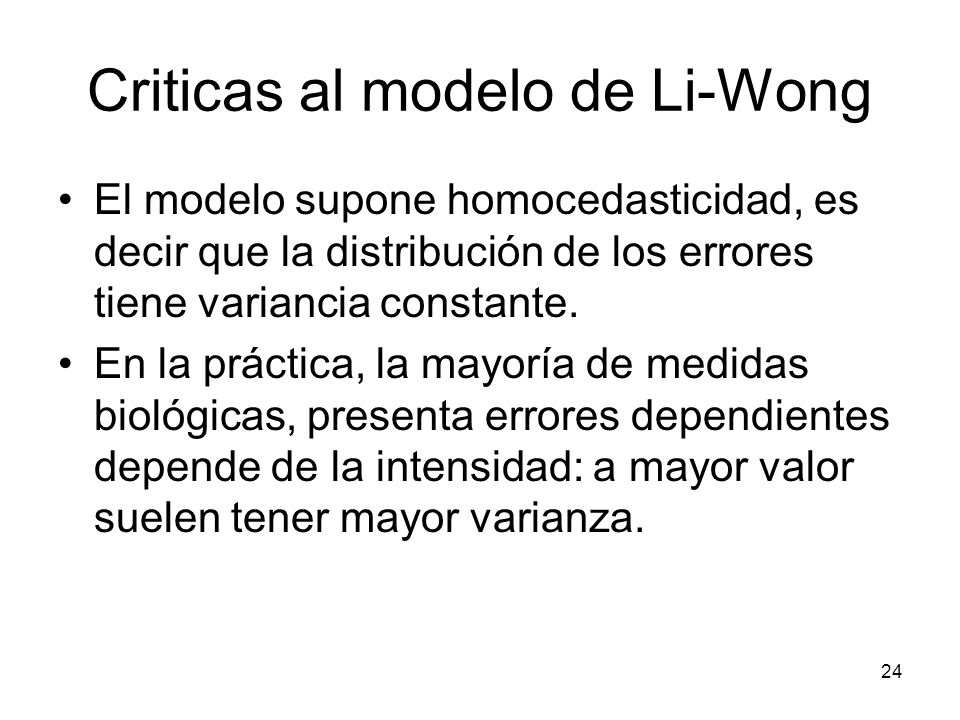

24 24 Criticas al modelo de Li-Wong El modelo supone homocedasticidad, es decir que la distribución de los errores tiene variancia constante. En la práctica, la mayoría de medidas biológicas, presenta errores dependientes depende de la intensidad: a mayor valor suelen tener mayor varianza.

25 El método RMA

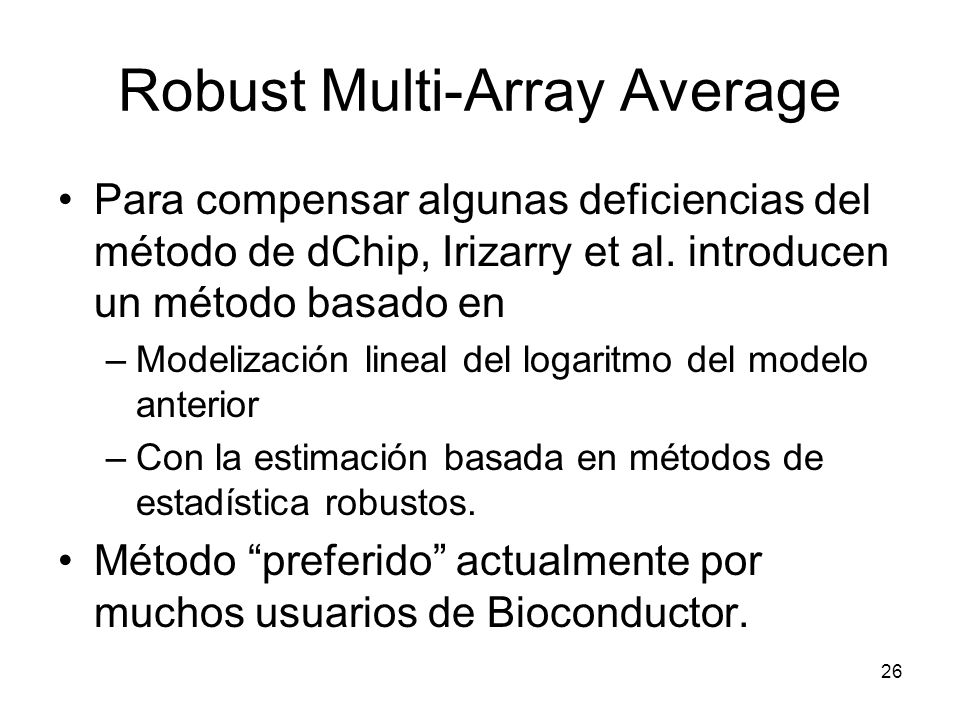

26 26 Robust Multi-Array Average Para compensar algunas deficiencias del método de dChip, Irizarry et al. introducen un método basado en –Modelización lineal del logaritmo del modelo anterior –Con la estimación basada en métodos de estadística robustos. Método “preferido” actualmente por muchos usuarios de Bioconductor.

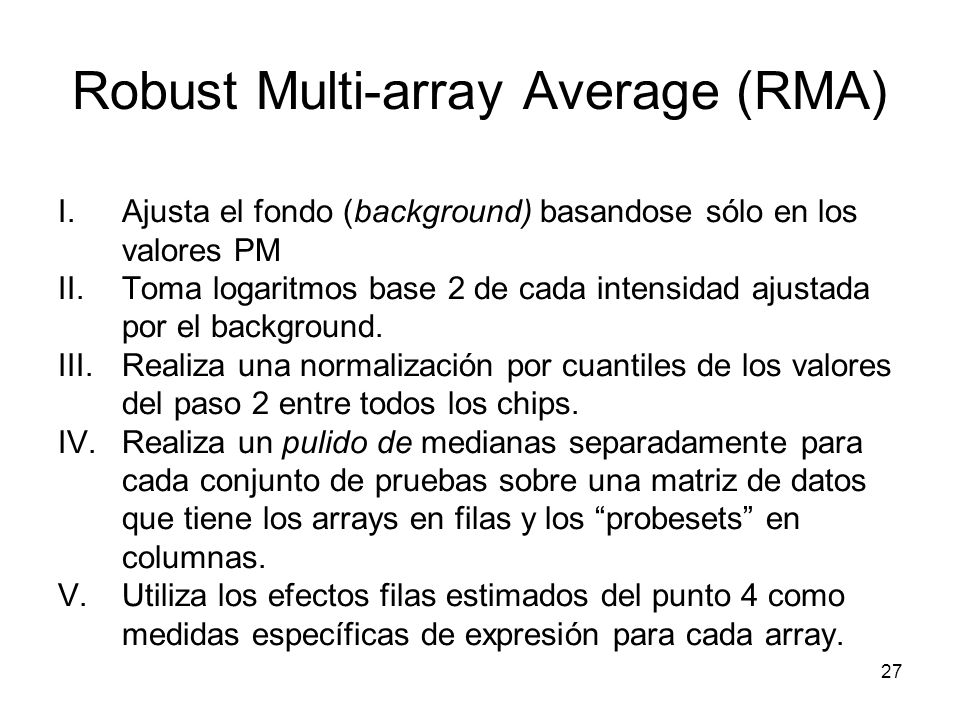

27 27 Robust Multi-array Average (RMA) I.Ajusta el fondo (background) basandose sólo en los valores PM II.Toma logaritmos base 2 de cada intensidad ajustada por el background. III.Realiza una normalización por cuantiles de los valores del paso 2 entre todos los chips. IV.Realiza un pulido de medianas separadamente para cada conjunto de pruebas sobre una matriz de datos que tiene los arrays en filas y los “probesets” en columnas. V.Utiliza los efectos filas estimados del punto 4 como medidas específicas de expresión para cada array.

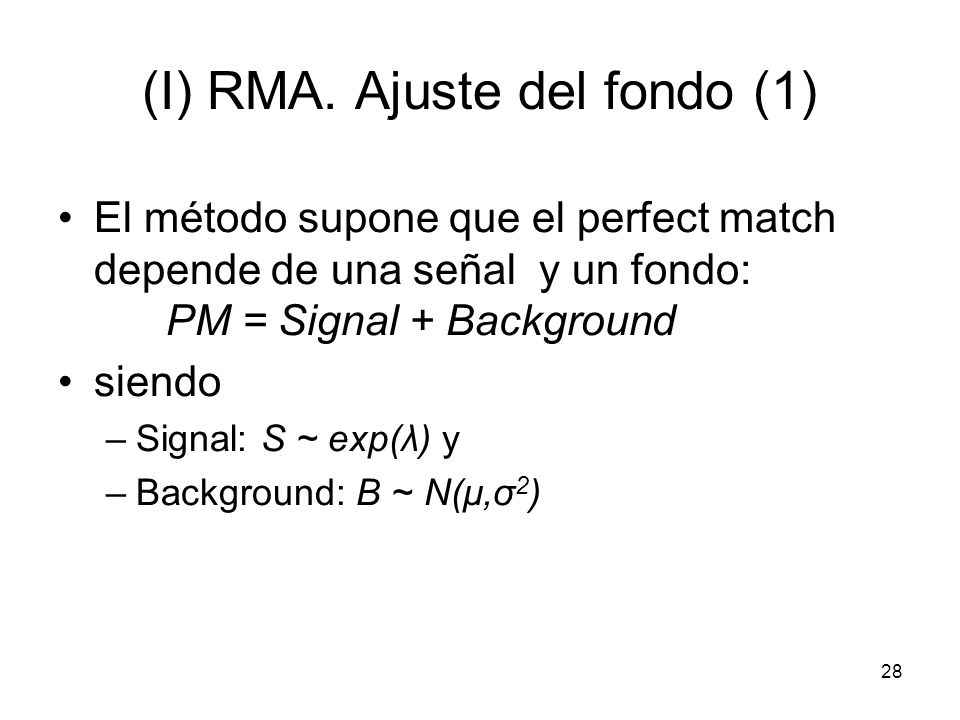

28 28 (I) RMA. Ajuste del fondo (1) El método supone que el perfect match depende de una señal y un fondo: PM = Signal + Background siendo –Signal: S ~ exp(λ) y –Background: B ~ N(μ,σ 2 )

29 29 Densidad de probabilidad de una ley exponencial con pàrámetro alfa=1000 yexp<-dexp(x=1:60000, rate=0.001) plot(1:60000,yexp, t="l", ylim=c(0,0.001), xlab="Signal", ylab="Exponential density; Rate =0.0001")

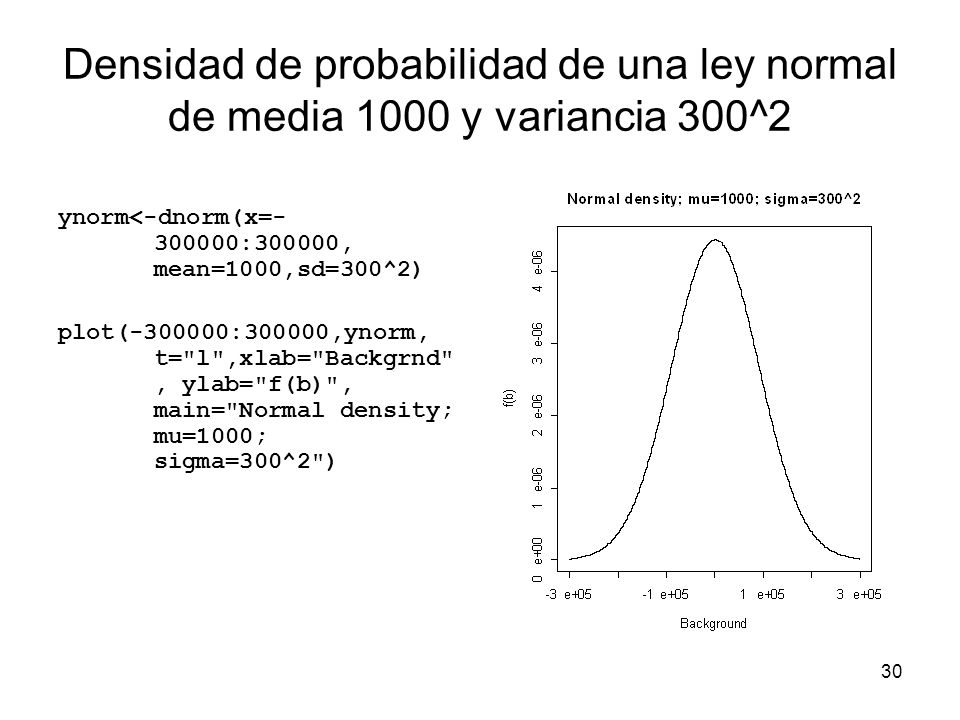

30 30 Densidad de probabilidad de una ley normal de media 1000 y variancia 300^2 ynorm<-dnorm(x=- 300000:300000, mean=1000,sd=300^2) plot(-300000:300000,ynorm, t="l",xlab="Backgrnd", ylab="f(b)", main="Normal density; mu=1000; sigma=300^2")

31 31 Densidad combinada de señal + background z<-yexp+ynorm2 plot(1:60000,z, t="l",,xlab="Background+ signal", ylab="f(bck+sig)", main="Combined density: Normal + exponential")

32 32 (I) RMA: Ajuste del fondo (2) Densidad de la N(0,1) Función de distribución de N(0,1) Estimamos μ, σ, y alfa por separado de cada chip, utilizando la distribución observada de PMs. Introduciendo estos estimadores en la fórmula superior se obtiene un estimador de E(S|PM) para cada valor de PM Éstos serán los valores ajustados para el background.

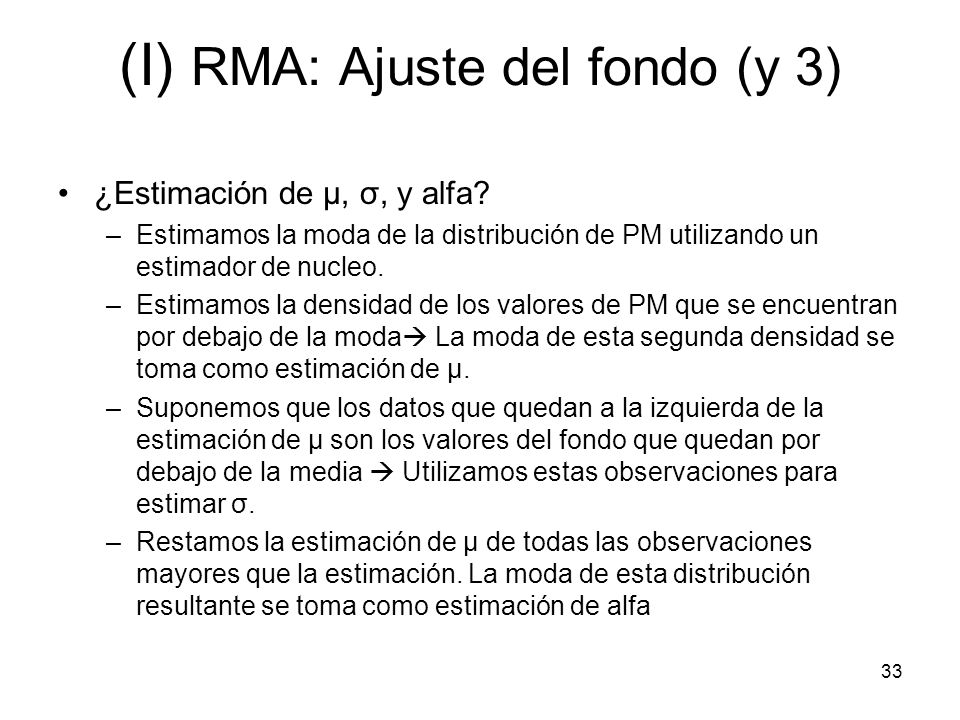

33 33 (I) RMA: Ajuste del fondo (y 3) ¿Estimación de μ, σ, y alfa? –Estimamos la moda de la distribución de PM utilizando un estimador de nucleo. –Estimamos la densidad de los valores de PM que se encuentran por debajo de la moda  La moda de esta segunda densidad se toma como estimación de μ. –Suponemos que los datos que quedan a la izquierda de la estimación de μ son los valores del fondo que quedan por debajo de la media  Utilizamos estas observaciones para estimar σ. –Restamos la estimación de μ de todas las observaciones mayores que la estimación. La moda de esta distribución resultante se toma como estimación de alfa

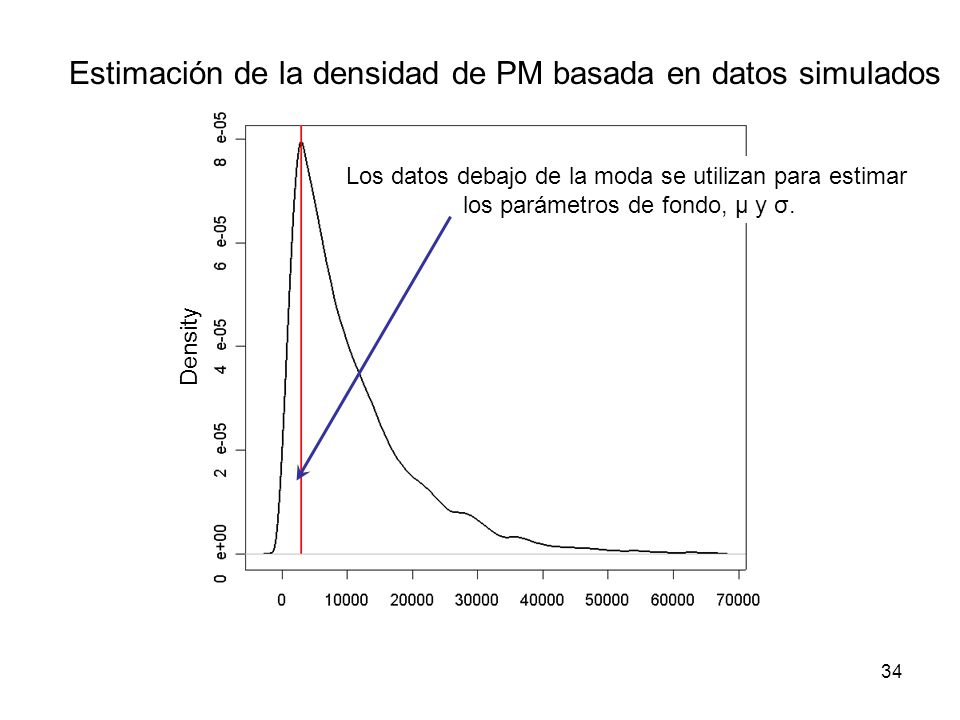

34 34 Density Estimación de la densidad de PM basada en datos simulados Los datos debajo de la moda se utilizan para estimar los parámetros de fondo, μ y σ.

35 35 Density Estimación de nucleo de los datos que se encuentran Por debajo de la moda de la distribución de PM Estimación def μ = 1612 Estos datos se utilizan para estimar σ= 642.3.

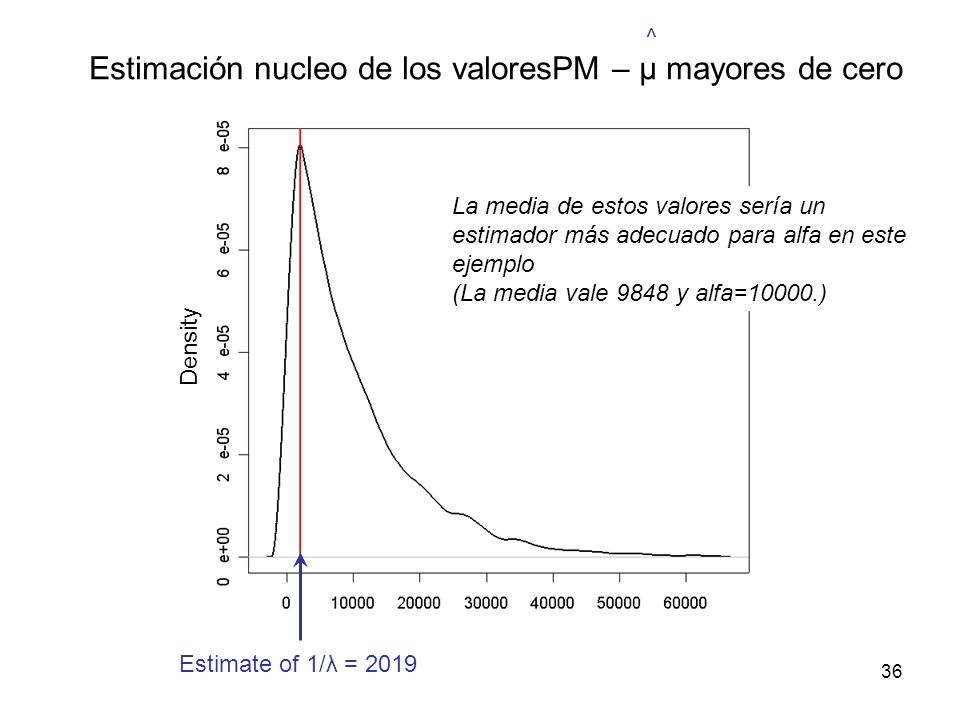

36 36 Density Estimación nucleo de los valoresPM – μ mayores de cero Estimate of 1/λ = 2019 ^ La media de estos valores sería un estimador más adecuado para alfa en este ejemplo (La media vale 9848 y alfa=10000.)

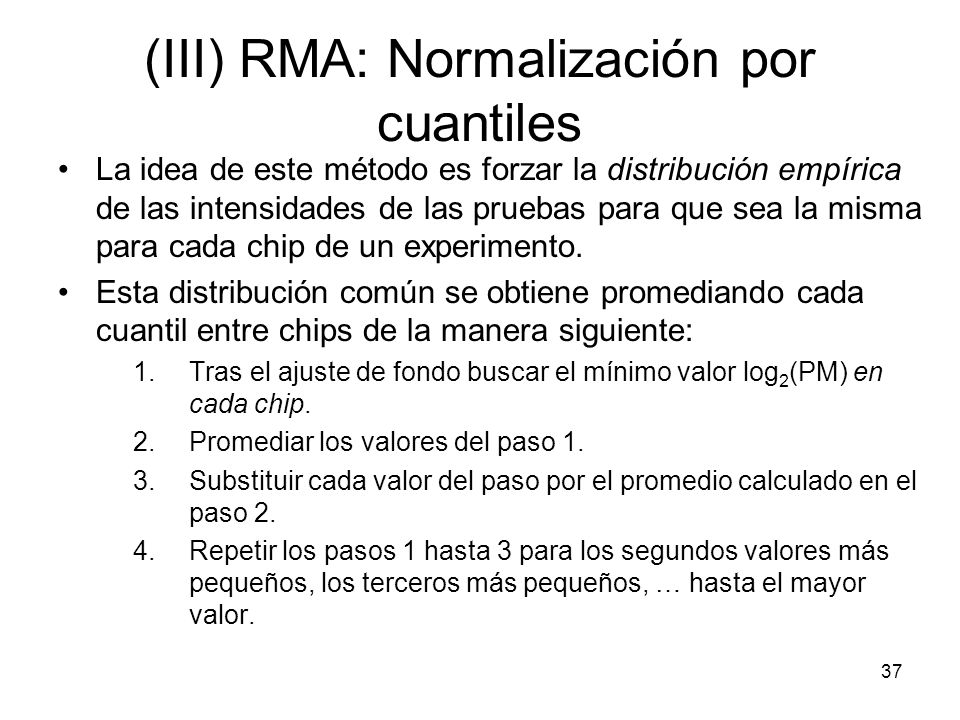

37 37 (III) RMA: Normalización por cuantiles La idea de este método es forzar la distribución empírica de las intensidades de las pruebas para que sea la misma para cada chip de un experimento. Esta distribución común se obtiene promediando cada cuantil entre chips de la manera siguiente: 1.Tras el ajuste de fondo buscar el mínimo valor log 2 (PM) en cada chip. 2.Promediar los valores del paso 1. 3.Substituir cada valor del paso por el promedio calculado en el paso 2. 4.Repetir los pasos 1 hasta 3 para los segundos valores más pequeños, los terceros más pequeños, … hasta el mayor valor.

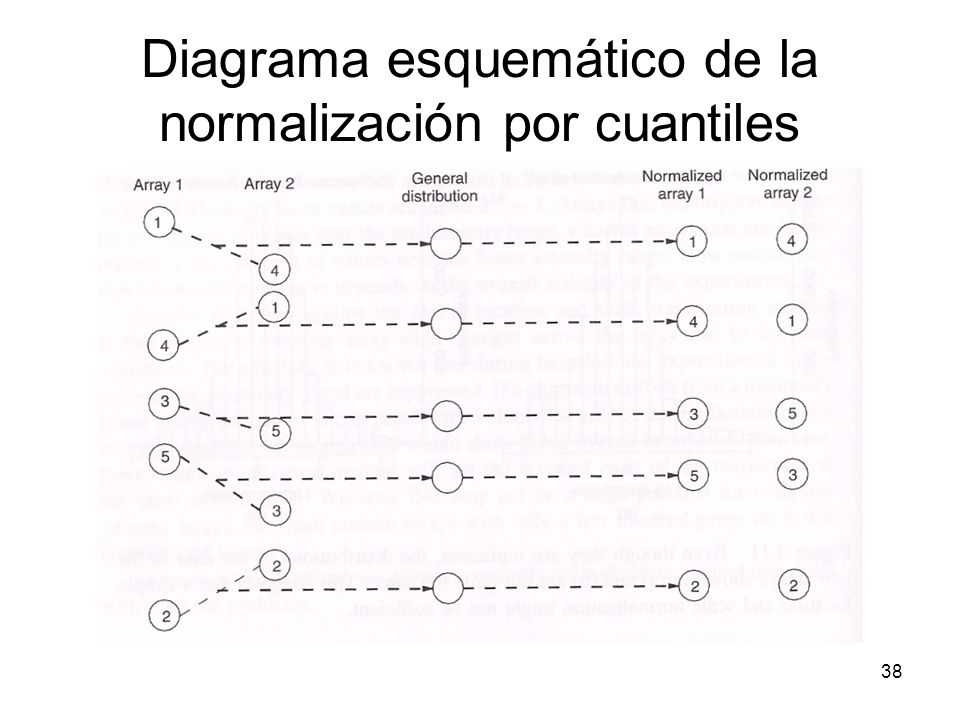

38 38 Diagrama esquemático de la normalización por cuantiles

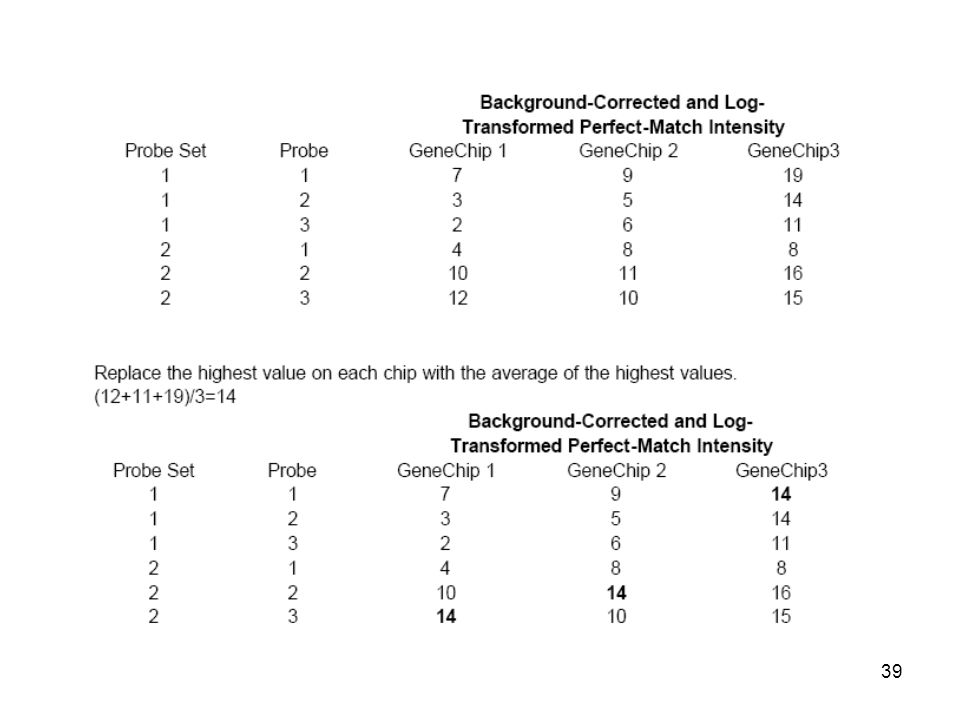

39 39

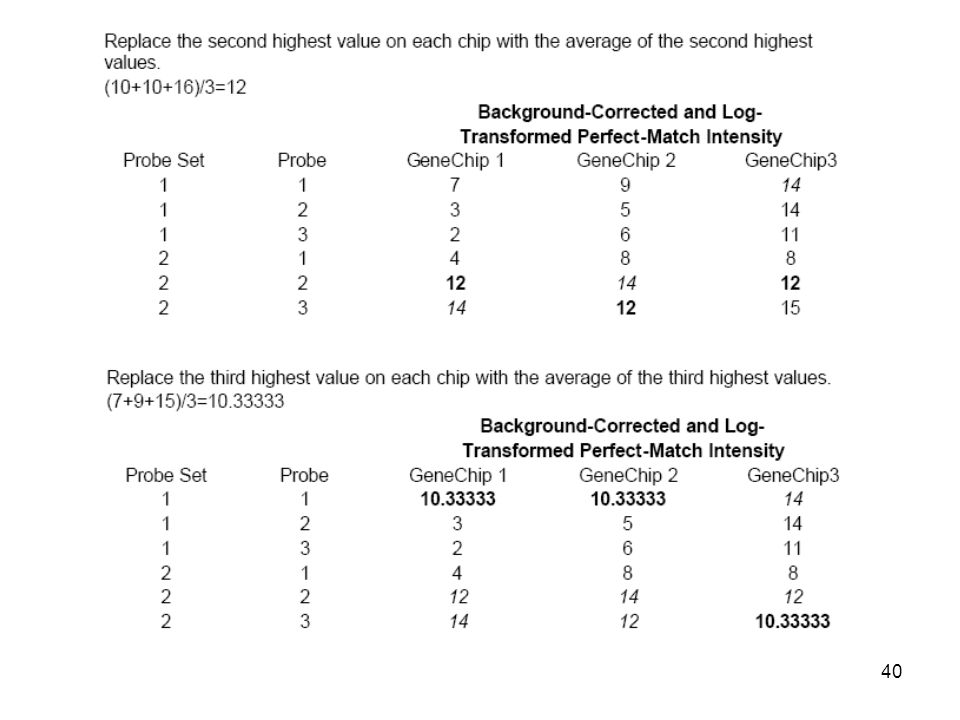

40 40

41 41

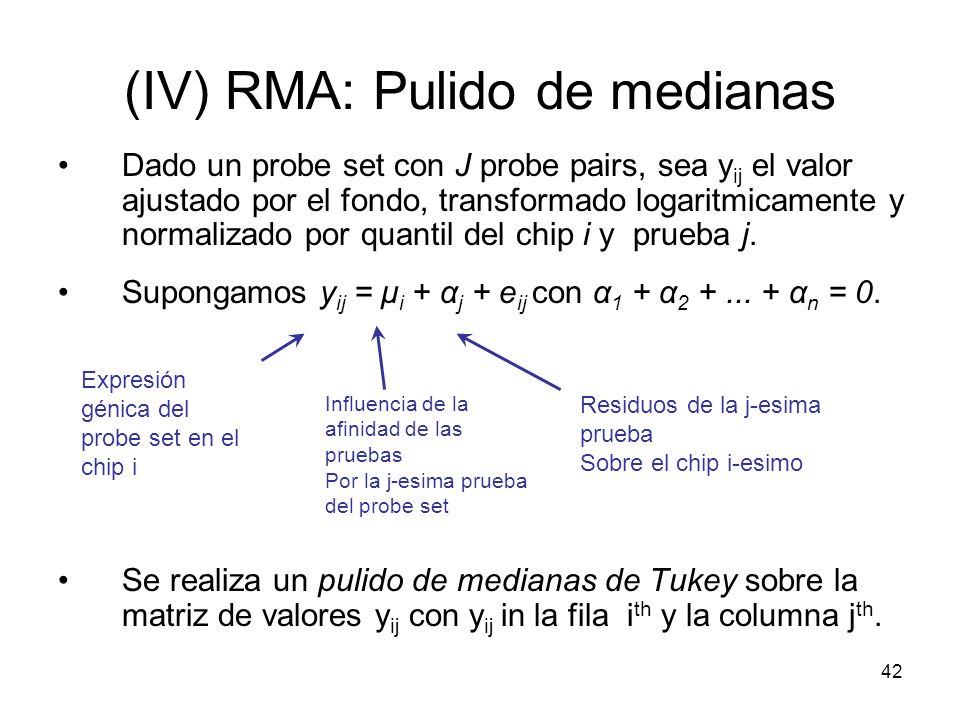

42 42 (IV) RMA: Pulido de medianas Dado un probe set con J probe pairs, sea y ij el valor ajustado por el fondo, transformado logaritmicamente y normalizado por quantil del chip i y prueba j. Supongamos y ij = μ i + α j + e ij con α 1 + α 2 +... + α n = 0. Se realiza un pulido de medianas de Tukey sobre la matriz de valores y ij con y ij in la fila i th y la columna j th. Expresión génica del probe set en el chip i Residuos de la j-esima prueba Sobre el chip i-esimo Influencia de la afinidad de las pruebas Por la j-esima prueba del probe set

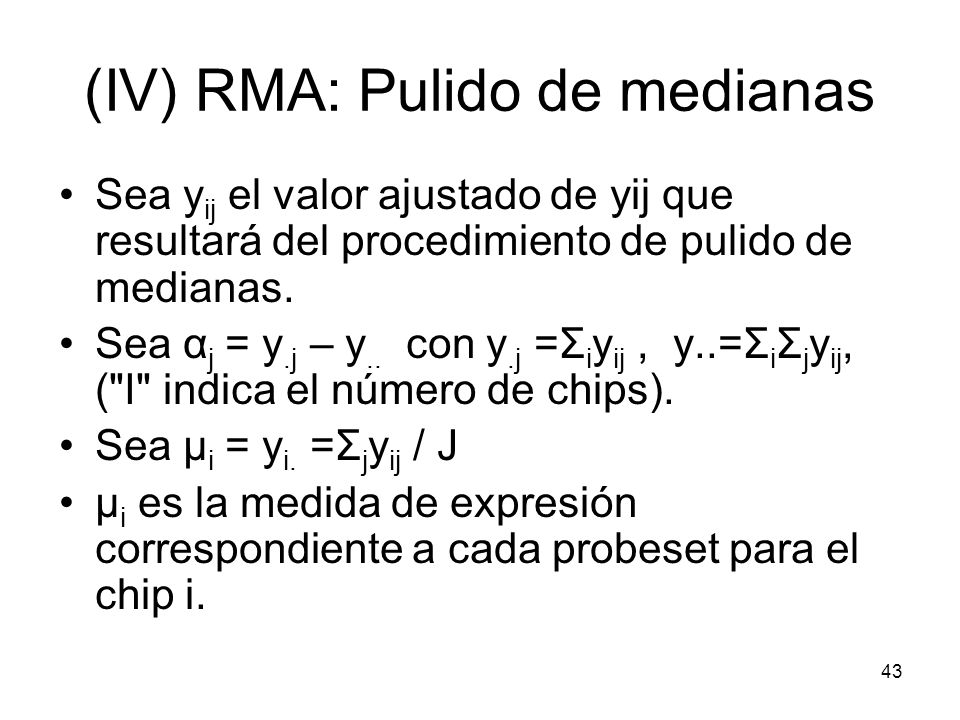

43 43 (IV) RMA: Pulido de medianas Sea y ij el valor ajustado de yij que resultará del procedimiento de pulido de medianas. Sea α j = y.j – y.. con y.j =Σ i y ij, y..=Σ i Σ j y ij, ("I" indica el número de chips). Sea μ i = y i. =Σ j y ij / J μ i es la medida de expresión correspondiente a cada probeset para el chip i.

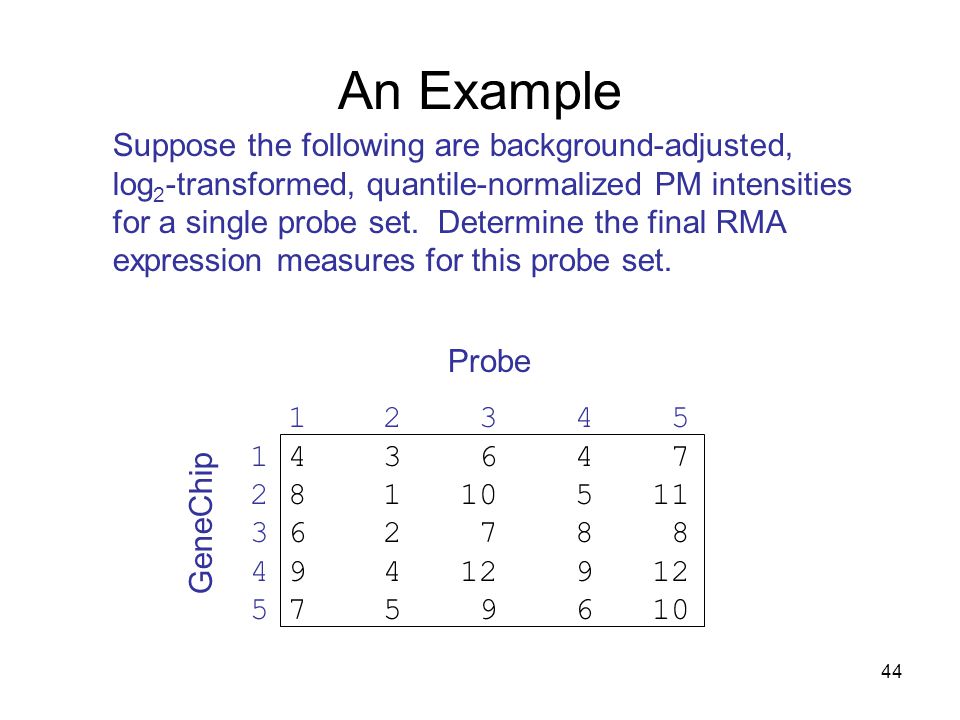

44 44 An Example Suppose the following are background-adjusted, log 2 -transformed, quantile-normalized PM intensities for a single probe set. Determine the final RMA expression measures for this probe set. 1 2 3 4 5 1 4 3 6 4 7 2 8 1 10 5 11 3 6 2 7 8 8 4 9 4 12 9 12 5 7 5 9 6 10 GeneChip Probe

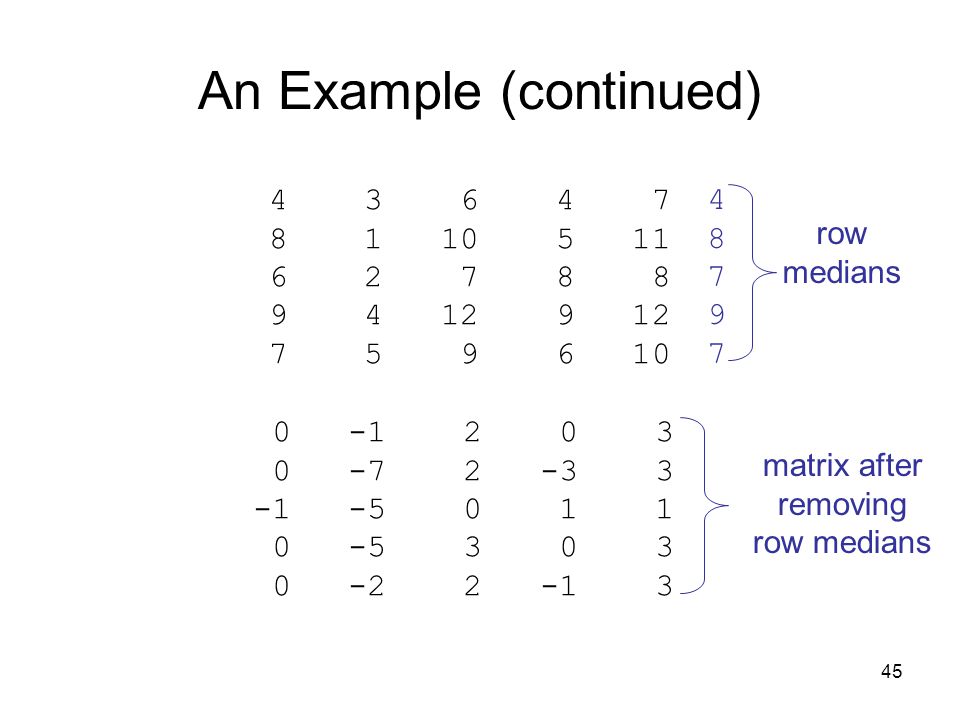

45 45 An Example (continued) 4 3 6 4 7 8 1 10 5 11 6 2 7 8 8 9 4 12 9 12 7 5 9 6 10 4879748797 row medians 0 -1 2 0 3 0 -7 2 -3 3 -1 -5 0 1 1 0 -5 3 0 3 0 -2 2 -1 3 matrix after removing row medians

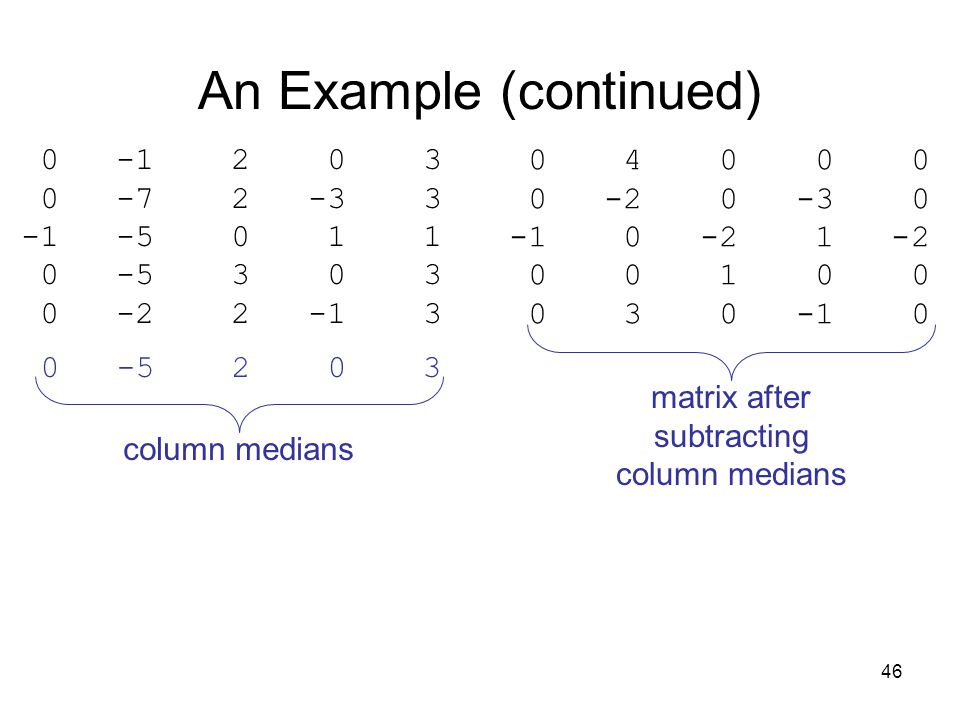

46 46 An Example (continued) 0 -1 2 0 3 0 -7 2 -3 3 -1 -5 0 1 1 0 -5 3 0 3 0 -2 2 -1 3 0 -5 2 0 3 column medians 0 4 0 0 0 0 -2 0 -3 0 -1 0 -2 1 -2 0 0 1 0 0 0 3 0 -1 0 matrix after subtracting column medians

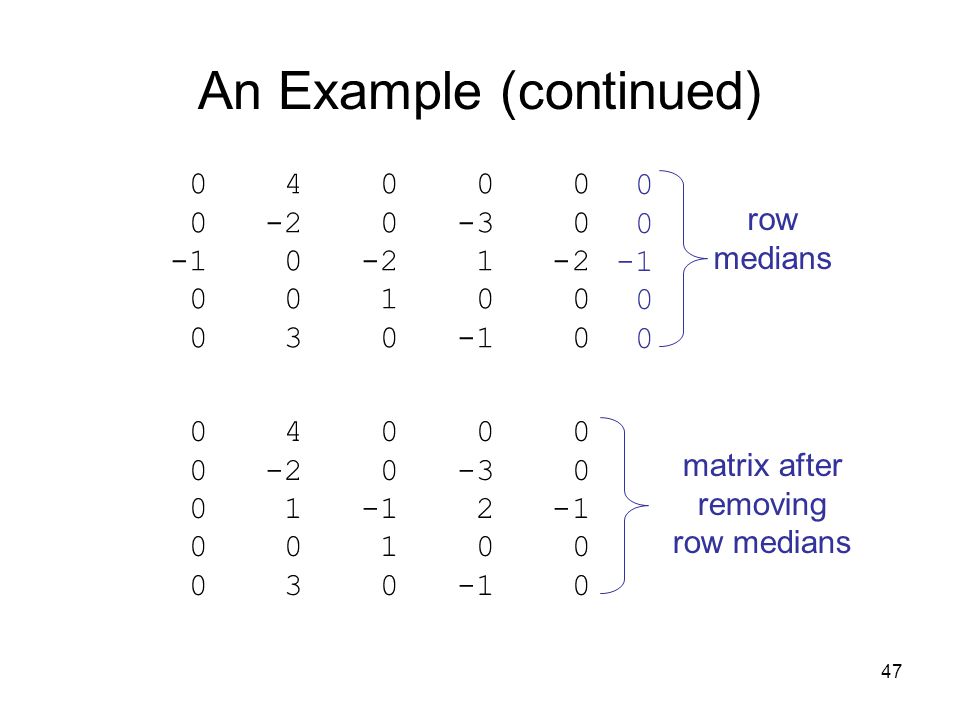

47 47 An Example (continued) 0 4 0 0 0 0 -2 0 -3 0 -1 0 -2 1 -2 0 0 1 0 0 0 3 0 -1 0 0 0 row medians matrix after removing row medians 0 4 0 0 0 0 -2 0 -3 0 0 1 -1 2 -1 0 0 1 0 0 0 3 0 -1 0

48 48 An Example (continued) 0 4 0 0 0 0 -2 0 -3 0 0 1 -1 2 -1 0 0 1 0 0 0 3 0 -1 0 0 1 0 0 0 column medians matrix after subtracting column medians 0 3 0 0 0 0 -3 0 -3 0 0 0 -1 2 -1 0 -1 1 0 0 0 2 0 -1 0

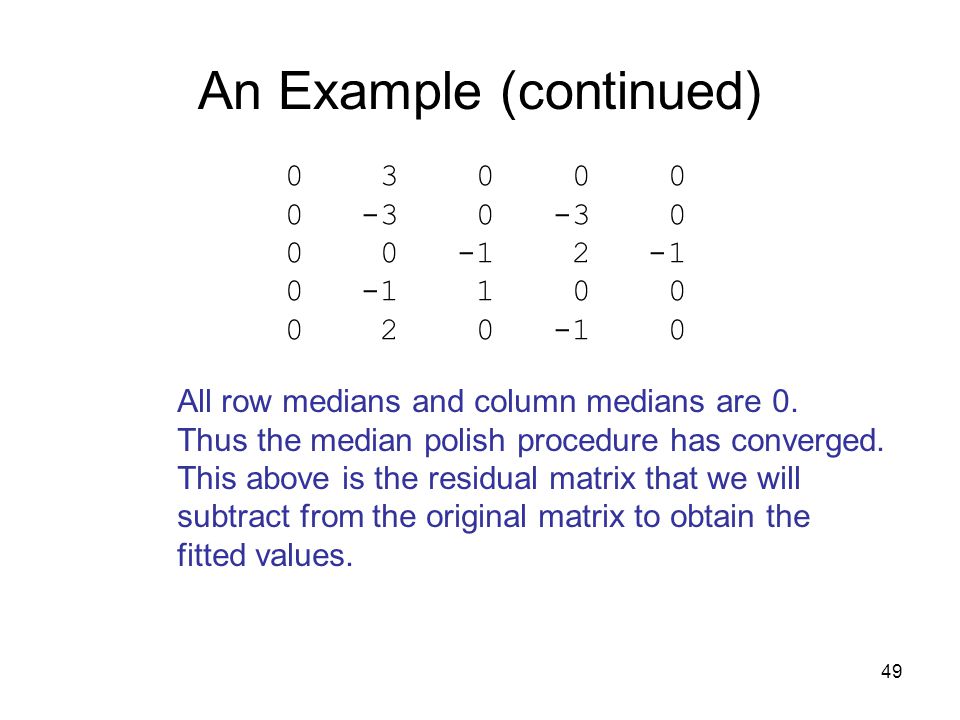

49 49 An Example (continued) 0 3 0 0 0 0 -3 0 -3 0 0 0 -1 2 -1 0 -1 1 0 0 0 2 0 -1 0 All row medians and column medians are 0. Thus the median polish procedure has converged. This above is the residual matrix that we will subtract from the original matrix to obtain the fitted values.

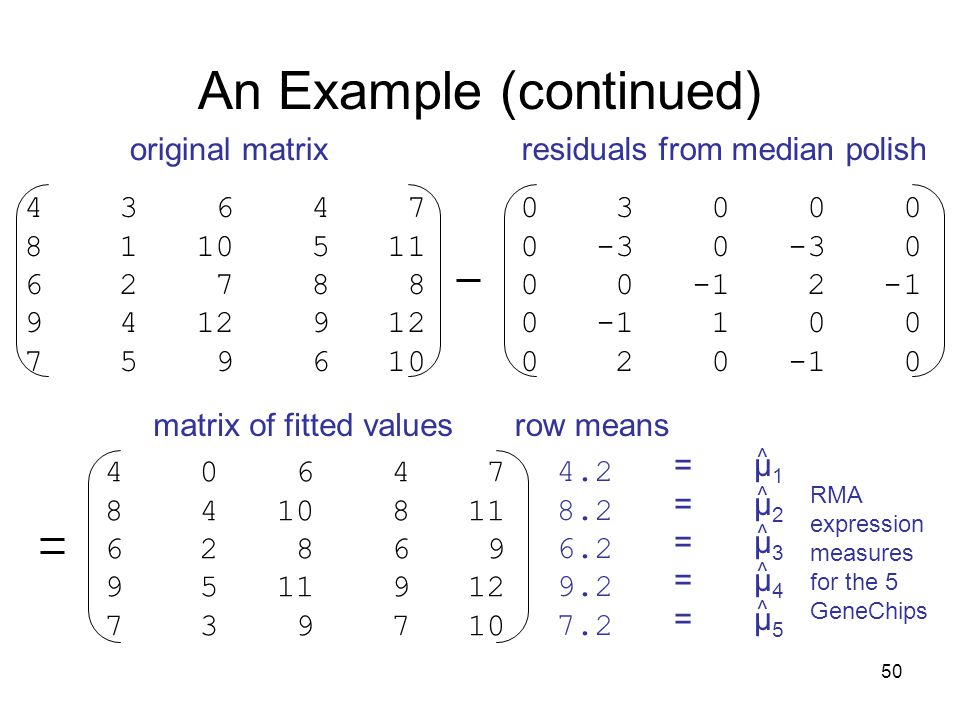

50 50 An Example (continued) 0 3 0 0 0 0 -3 0 -3 0 0 0 -1 2 -1 0 -1 1 0 0 0 2 0 -1 0 4 3 6 4 7 8 1 10 5 11 6 2 7 8 8 9 4 12 9 12 7 5 9 6 10 4 0 6 4 7 8 4 10 8 11 6 2 8 6 9 9 5 11 9 12 7 3 9 7 10 original matrix residuals from median polish matrix of fitted values 4.2 8.2 6.2 9.2 7.2 row means = μ 1 = μ 2 = μ 3 = μ 4 = μ 5 ^ ^ ^ ^ ^ RMA expression measures for the 5 GeneChips

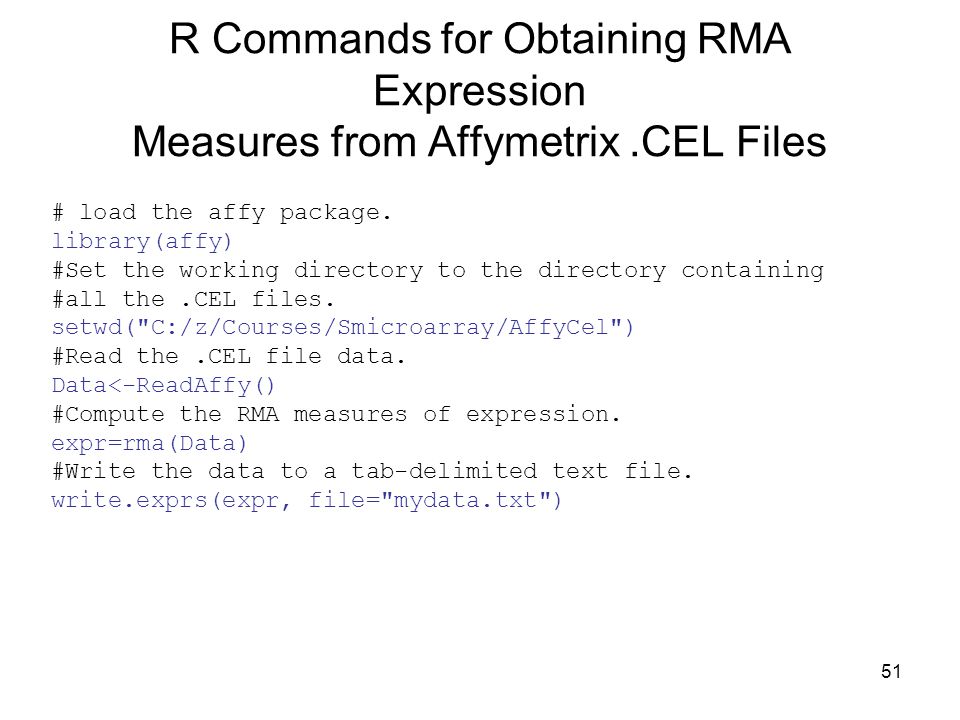

51 51 R Commands for Obtaining RMA Expression Measures from Affymetrix.CEL Files # load the affy package. library(affy) #Set the working directory to the directory containing #all the.CEL files. setwd("C:/z/Courses/Smicroarray/AffyCel") #Read the.CEL file data. Data<-ReadAffy() #Compute the RMA measures of expression. expr=rma(Data) #Write the data to a tab-delimited text file. write.exprs(expr, file="mydata.txt")

52 52 Agradecimientos Esta presentación se ha basado en los artículos originales de Boldstat e Irizarry así como en presentaciones de Ben Boldstat y el documento "RMA explained" (de quien no he localizado la autoría  ) Gracias a todos ellos por hacer accesible su material.
