GENERALIZACIÓN CARTOGRÁFICA

Presentación del tema: "GENERALIZACIÓN CARTOGRÁFICA"— Transcripción de la presentación:

1 GENERALIZACIÓN CARTOGRÁFICA
Héctor Hugo Regil García E33: SIG

2 En la obtención de cartografía es muy común el proceso de generalización, consistente en reducir la escala de un mapa base y adaptar todos sus elementos a la nueva escala y/u objetivos del nuevo mapa.

3 Ejercicio introductorio
Cambiar de escala y generalizar los trazos del archivo enviado. Los cambios de escala serán 1:2 y 1:4. Entre mayor sea la reducción, mayor será el grado de generalización, pero sin perder la noción de los elementos del ejercicio.

4 Definición “Proceso por el cual el Geógrafo (Cartógrafo) se sirve para enfatizar lo esencial y suprimir lo superfluo, basado principalmente en su experiencia (criterio)”

5 Objetivo El objetivo principal de la generalización, es producir un mapa impreso claramente legible e interpretable a partir de una información base que se considera excesivamente abundante y densa para la escala de representación o el propósito del mapa.

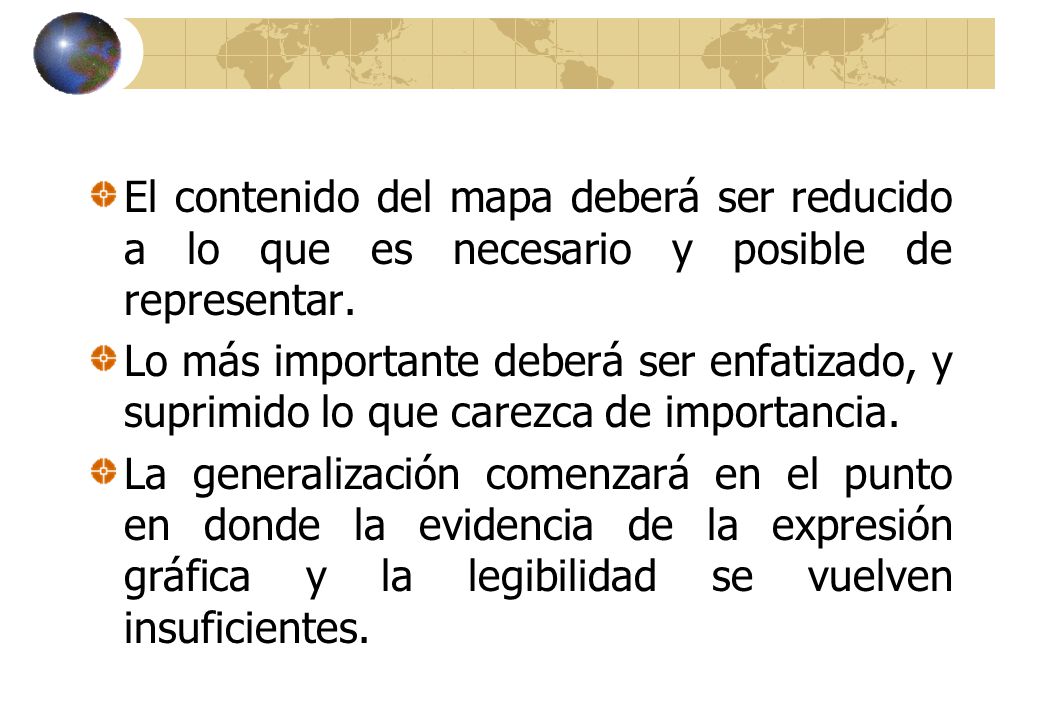

6 El contenido del mapa deberá ser reducido a lo que es necesario y posible de representar.
Lo más importante deberá ser enfatizado, y suprimido lo que carezca de importancia. La generalización comenzará en el punto en donde la evidencia de la expresión gráfica y la legibilidad se vuelven insuficientes.

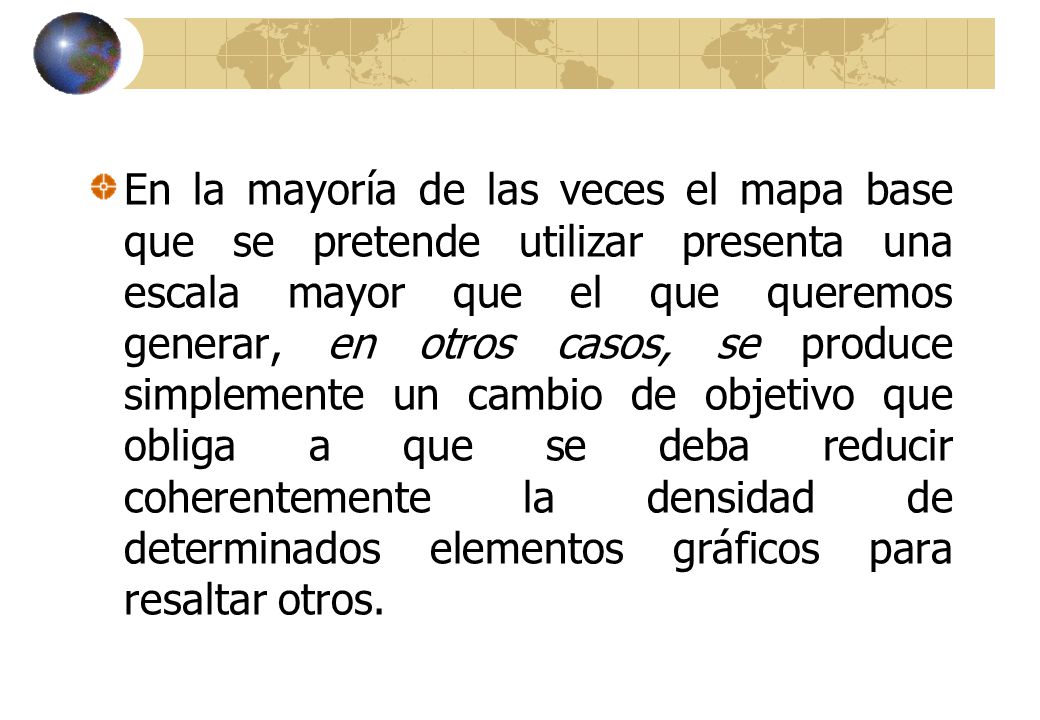

7 En la mayoría de las veces el mapa base que se pretende utilizar presenta una escala mayor que el que queremos generar, en otros casos, se produce simplemente un cambio de objetivo que obliga a que se deba reducir coherentemente la densidad de determinados elementos gráficos para resaltar otros.

8 Operaciones del proceso de generalización
Selección de elementos El proceso de selección comienza cuando se deciden cuestiones como el espacio geográfico que va a ser cartografiado, la escala a la que irá el mapa, la proyección, aspectos relacionados con las variables a cartografiar (en el caso de los mapas temáticos), etc.

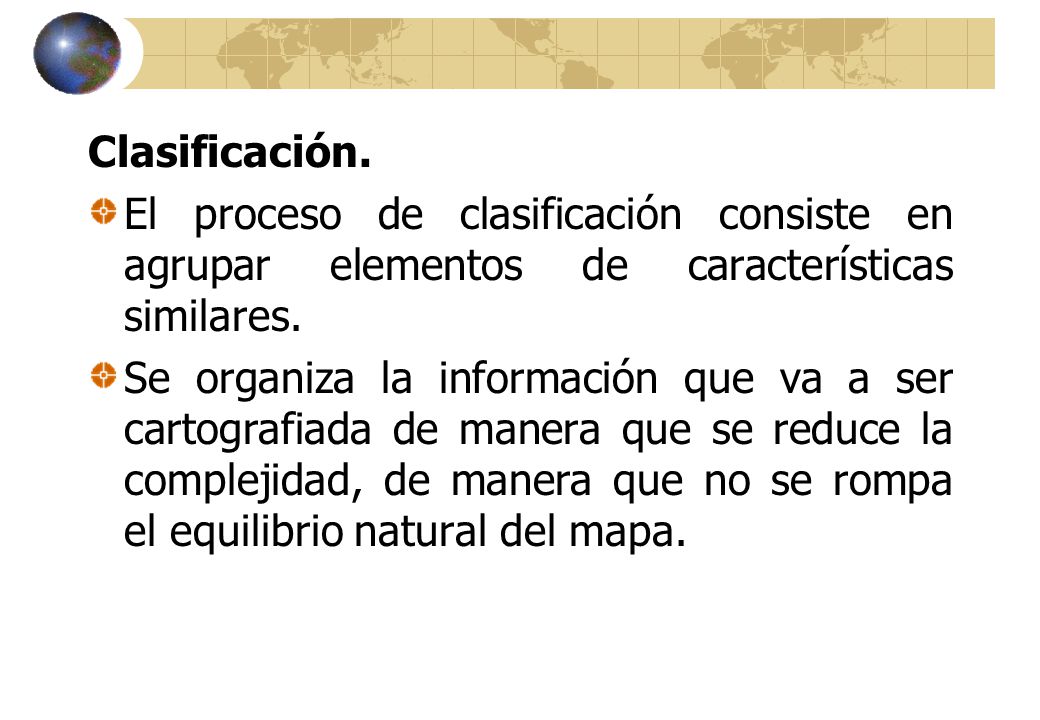

9 Clasificación. El proceso de clasificación consiste en agrupar elementos de características similares. Se organiza la información que va a ser cartografiada de manera que se reduce la complejidad, de manera que no se rompa el equilibrio natural del mapa.

10 Es necesario que los elementos que sean similares entre sí sufran transformaciones similares y respetando las relaciones existentes entre elementos de diferente naturaleza.

11 Simplificación (Generalización).
La selección y clasificación son ejemplos de simplificación, aunque ésta puede tomar otras formas como la esquematización. La esquematización incluye múltiples operaciones como la de colapso: un río representado originalmente con sus dos márgenes es sustituido por su eje central.

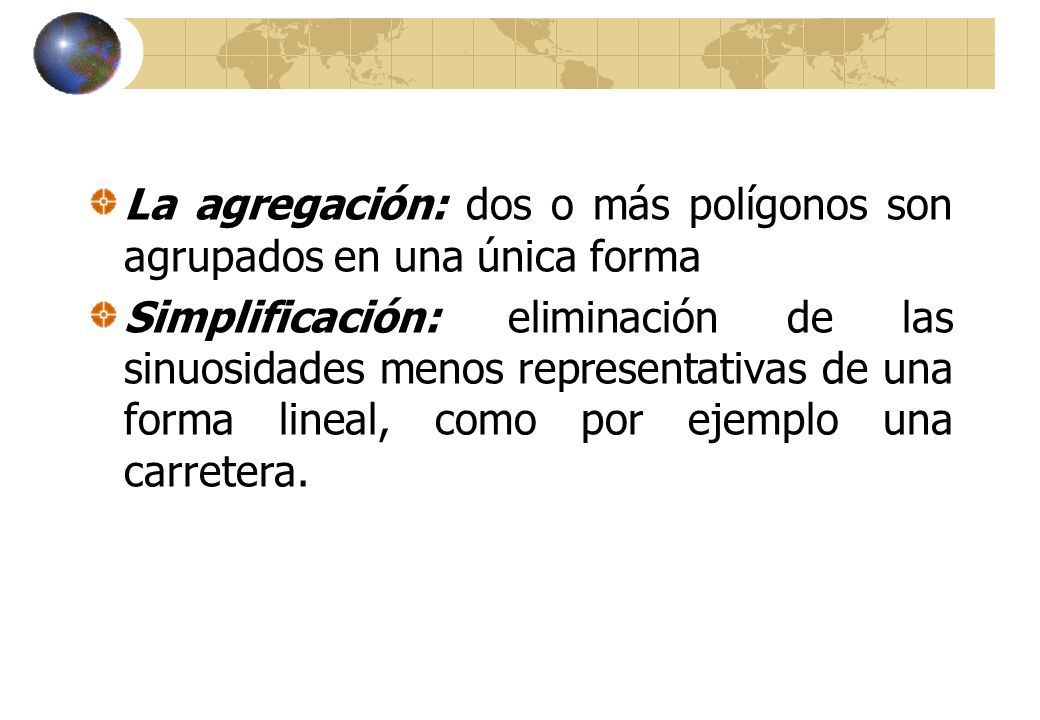

12 La agregación: dos o más polígonos son agrupados en una única forma
Simplificación: eliminación de las sinuosidades menos representativas de una forma lineal, como por ejemplo una carretera.

13 Simbolización A medida que disminuye la escala aumenta el número de elementos que no pueden ser representados en sus dimensiones reales y han de ser sustituidos por símbolos lo más evocadores posibles.

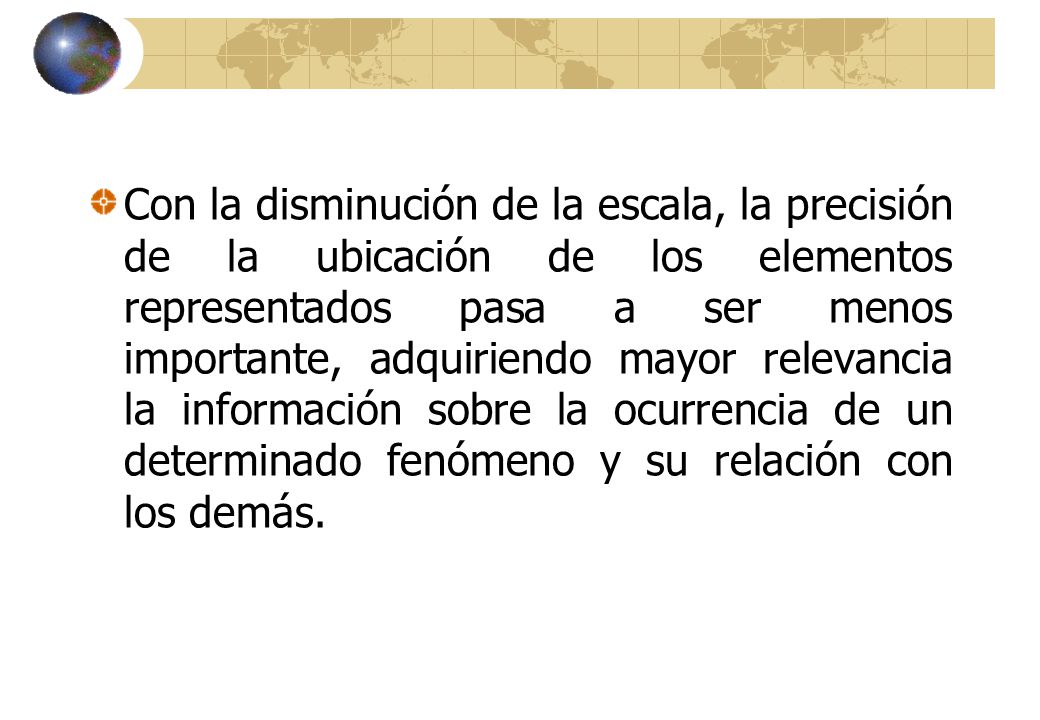

14 Con la disminución de la escala, la precisión de la ubicación de los elementos representados pasa a ser menos importante, adquiriendo mayor relevancia la información sobre la ocurrencia de un determinado fenómeno y su relación con los demás.

15 Ejemplo De un mapa a escala 1:50,000 se desea elaborar otro a escala 1:500000, evidentemente, todos los elementos del primer mapa no pueden ser representados en el segundo.

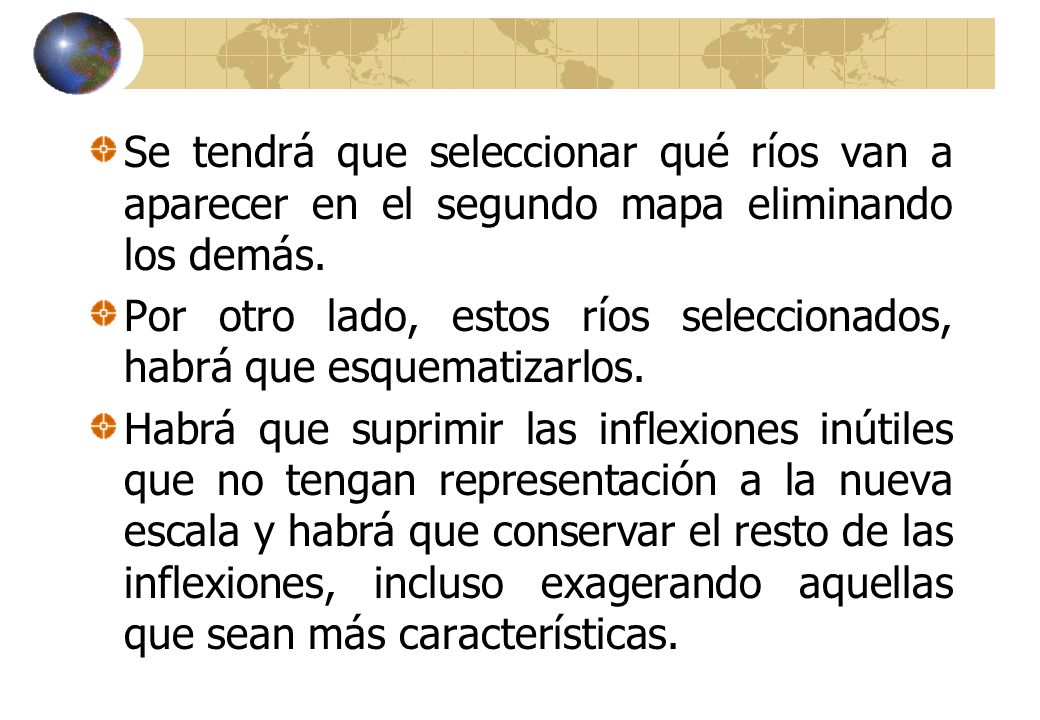

16 Se tendrá que seleccionar qué ríos van a aparecer en el segundo mapa eliminando los demás.
Por otro lado, estos ríos seleccionados, habrá que esquematizarlos. Habrá que suprimir las inflexiones inútiles que no tengan representación a la nueva escala y habrá que conservar el resto de las inflexiones, incluso exagerando aquellas que sean más características.

17 Detalle 1:50, 000 Detalle 1:250, 000 Detalle 1:500, 000

18 Cobertura 1:250, 000 Cobertura 1:500, 000 Cobertura 1:50, 000
