SISTEMAS DE FUERZAS Física y Química 4º ESO Colegio Inmaculada Gijón

Presentaciones similares


Presentación del tema: "SISTEMAS DE FUERZAS Física y Química 4º ESO Colegio Inmaculada Gijón"— Transcripción de la presentación:

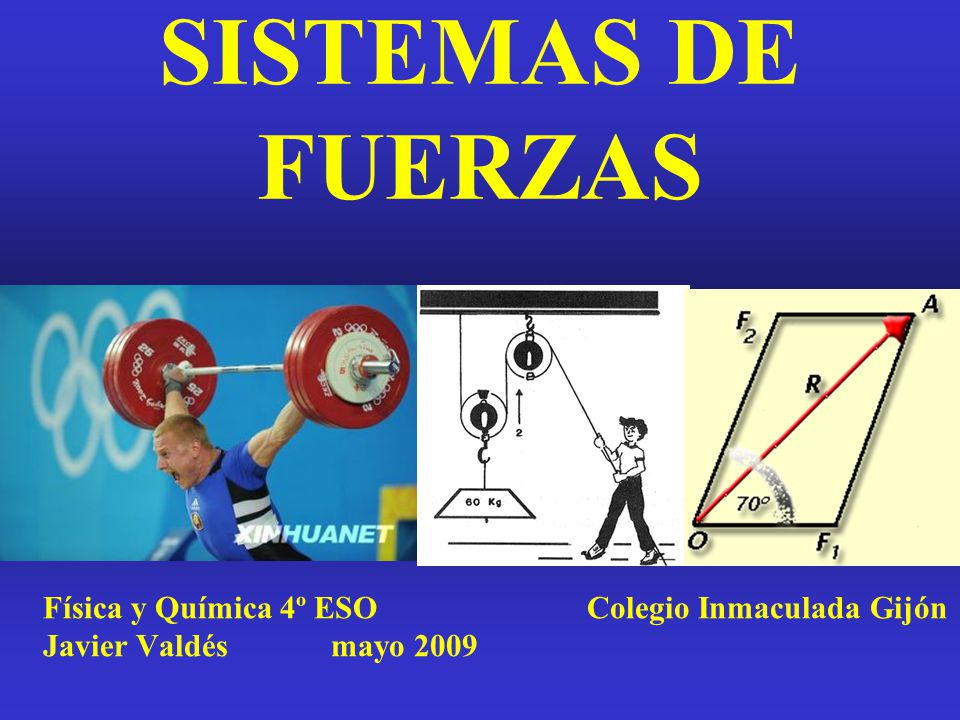

1 SISTEMAS DE FUERZAS Física y Química 4º ESO Colegio Inmaculada Gijón
Javier Valdés mayo 2009

2 FUERZA A (módulo) MAGNITUD VECTORIAL MÓDULO: INTENSIDAD, VALOR
DIRECCIÓN: RECTA QUE CONTIENE EL VECTOR SENTIDO: LO MARCA LA FLECHA PUNTO DE APLICACIÓN: LUGAR EN EL QUE SE EJERCE DIRECCIÓN (DOS SENTIDOS) A (módulo) PUNTO DE APLICACIÓN

3 RESULTANTE DE UN SISTEMA DE FUERZAS
CONCEPTOS INICIALES SISTEMA DE FUERZAS Conjunto de fuerzas que actúan simultáneamente sobre un mismo cuerpo RESULTANTE DE UN SISTEMA DE FUERZAS Es otra fuerza que tiene el mismo efecto que todas las del sistema, y por lo tanto, puede sustituirlas. La resultante no es una fuerza del sistema, es un cálculo que se realiza para ver el efecto del conjunto. COMPONER UN SISTEMA Es hallar su resultante. Calcularemos las resultantes de dos formas Analíticamente  con ecuaciones y cálculos numéricos Gráficamente  mediante técnicas de dibujo

4 COMPOSICIÓN DE FUERZAS
Para componer o sumar dos fuerzas no podemos operar como si fueran números. Se realiza la SUMA DE VECTORES, que tiene en cuenta la dirección y sentido. La fuerza RESULTANTE depende por tanto de: EL VALOR (módulo), LA DIRECCIÓN Y EL SENTIDO de las componentes

5 COMPOSICIÓN DE FUERZAS
DE LA MISMA DIRECCIÓN MISMO SENTIDO F2 F1 F2 R= F1 + F2 La resultante de dos fuerzas de la misma dirección y sentido es otra fuerza, - de la misma dirección y sentido que ambas y - cuyo valor es la suma de los valores de las componentes GRÁFICAMENTE Sobre el extremo de la primera se coloca una fuerza igual a la segunda y la resultante se halla uniendo el origen de la primera con el extremo de la segunda

6 COMPOSICIÓN DE FUERZAS
DE LA MISMA DIRECCIÓN SENTIDO CONTRARIO F2 F1 F2 R=F1 - F2 La resultante de dos fuerzas de la misma dirección y sentido contrario es otra fuerza, de la misma dirección que ambas, sentido de la mayor y - cuyo valor es la diferencia de los valores de las componentes GRÁFICAMENTE Sobre el extremo de la primera se coloca una fuerza igual a la segunda y la resultante se halla uniendo el origen de la primera con el extremo de la segunda

7 COMPOSICIÓN DE FUERZAS
DE LA MISMA DIRECCIÓN F1 F2 F2 MISMO SENTIDO R= F1 + F2 F2 SENTIDO CONTRARIO F1 R=F1 - F2

8 COMPOSICIÓN DE FUERZAS
DE DISTINTA DIRECCIÓN El caso más sencillo: FUERZAS PERPENDICULARES R F1 (Teorema de Pitágoras) F2 GRÁFICAMENTE Sobre el extremo de la primera... (igual que las anteriores) Regla del paralelogramo... Animación

9 COMPOSICIÓN DE FUERZAS
DE DISTINTA DIRECCIÓN REGLA DEL PARALELOGRAMO F1 R F2 Ver ejemplo

10 COMPOSICIÓN DE FUERZAS
DE DISTINTA DIRECCIÓN REGLA DEL POLÍGONO A B C D Se hace coincidir el extremo de la primera con el punto de aplicación de la segunda y así con las demás. Al final se une el punto de aplicación de la primera con el extremo de la última. Aunque el orden en que se sumen las fuerzas sea otro la resultante es la misma. R R

11 COMPOSICIÓN DE FUERZAS
PARALELAS DEL MISMO SENTIDO GRÁFICA ALGEBRAICA A O B R = 2F1 IGUALES La resultante de dos fuerzas de la misma dirección y sentido es otra fuerza, - de la misma dirección y sentido que ambas y cuyo valor es la suma de los valores de las componentes Cuyo punto de aplicación está en el punto medio del segmento que las une

12 COMPOSICIÓN DE FUERZAS
PARALELAS DEL MISMO SENTIDO DISTINTAS GRÁFICA ALGEBRAICA F1 F2 A O B R = F1 + F2 F1·AO = F2·OB F1·d1 = F2·d2

13 COMPOSICIÓN DE FUERZAS
PARALELAS DE DISTINTO SENTIDO F1 F2 B R =F1 - F2 F1·d1 = F2·d2 A O R

14

15 DESCOMPOSICIÓN DE FUERZAS
PLANO INCLINADO Componente que hace resbalar al objeto PESO Componente que pega al objeto contra la superficie del plano Si queremos mover el objeto hacia arriba no tenemos que soportar todo el peso, sólo la componente paralela al plano que es mucho menor.
