Multiplexor. Integrantes FLORES PANTOJA JESSICA GAMEZ MARTINEZ ALDO

Presentación del tema: "Multiplexor. Integrantes FLORES PANTOJA JESSICA GAMEZ MARTINEZ ALDO"— Transcripción de la presentación:

1 Multiplexor. Integrantes FLORES PANTOJA JESSICA GAMEZ MARTINEZ ALDO
TAPIA LOPEZ FERNANDO MISSAEL.

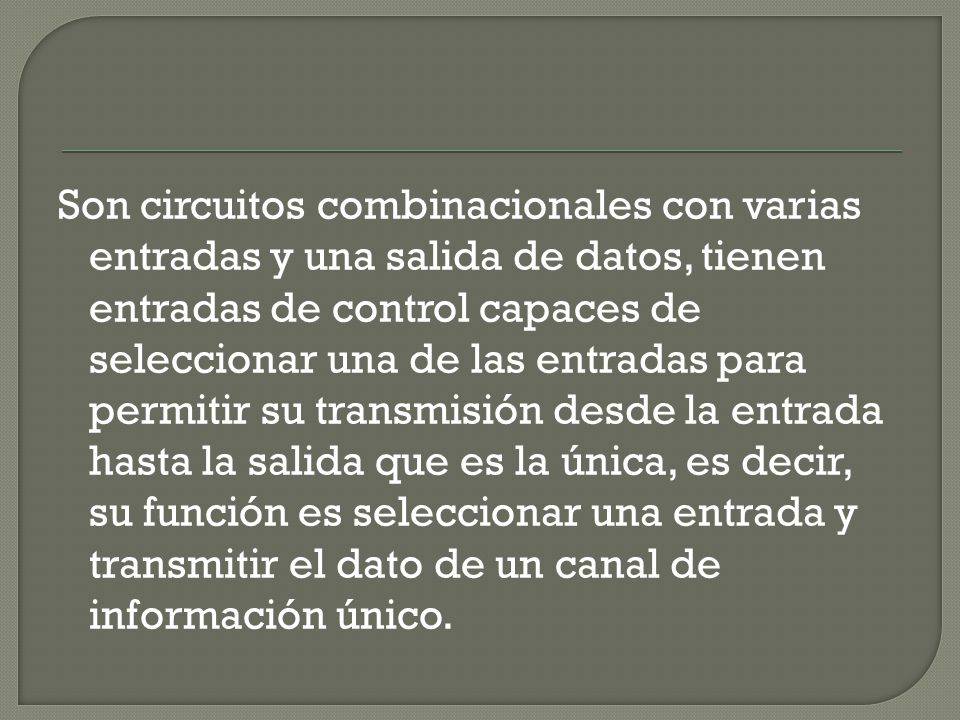

2 Son circuitos combinacionales con varias entradas y una salida de datos, tienen entradas de control capaces de seleccionar una de las entradas para permitir su transmisión desde la entrada hasta la salida que es la única, es decir, su función es seleccionar una entrada y transmitir el dato de un canal de información único.

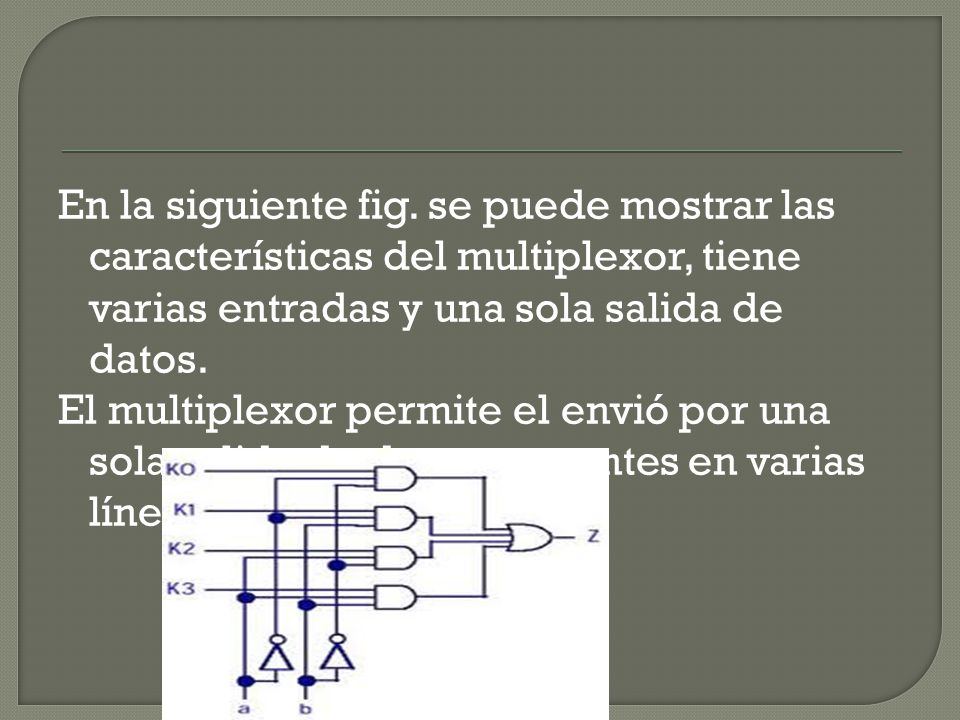

3 En la siguiente fig. se puede mostrar las características del multiplexor, tiene varias entradas y una sola salida de datos. El multiplexor permite el envió por una sola salida de datos presentes en varias líneas.

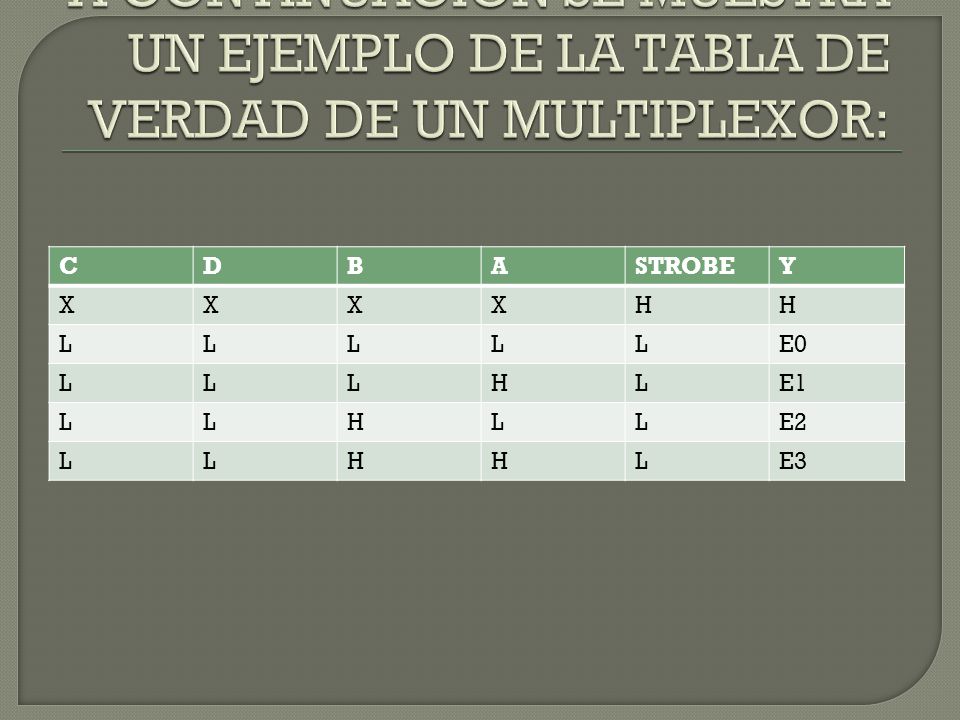

4 A CONTINUACION SE MUESTRA UN EJEMPLO DE LA TABLA DE VERDAD DE UN MULTIPLEXOR:
STROBE Y X H L E0 E1 E2 E3

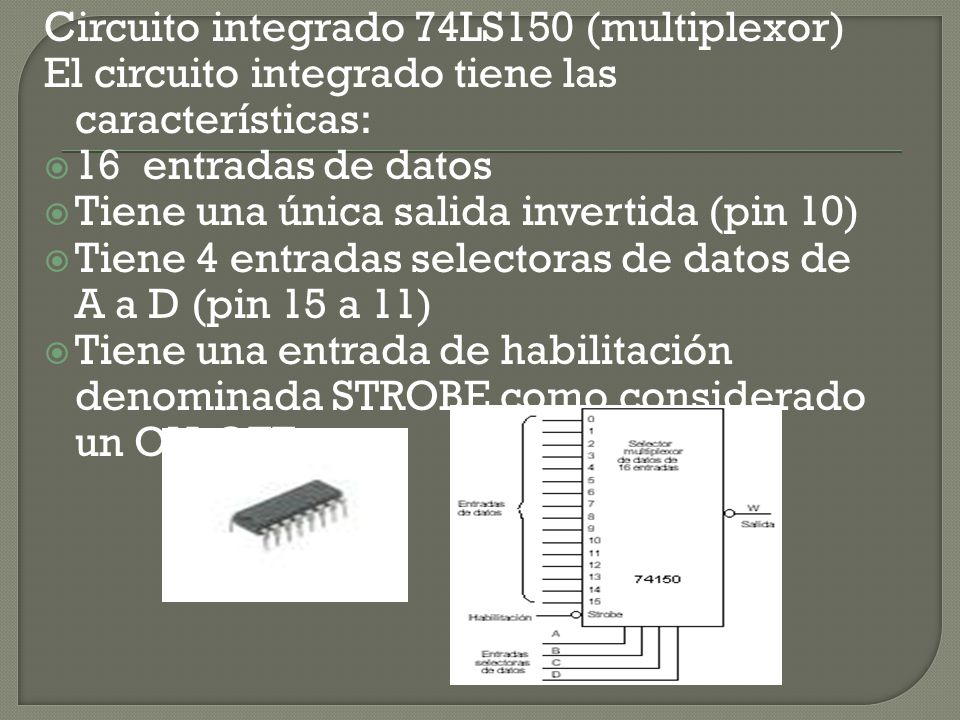

5 Circuito integrado 74LS150 (multiplexor)
El circuito integrado tiene las características: 16 entradas de datos Tiene una única salida invertida (pin 10) Tiene 4 entradas selectoras de datos de A a D (pin 15 a 11) Tiene una entrada de habilitación denominada STROBE como considerado un ON-OFF.

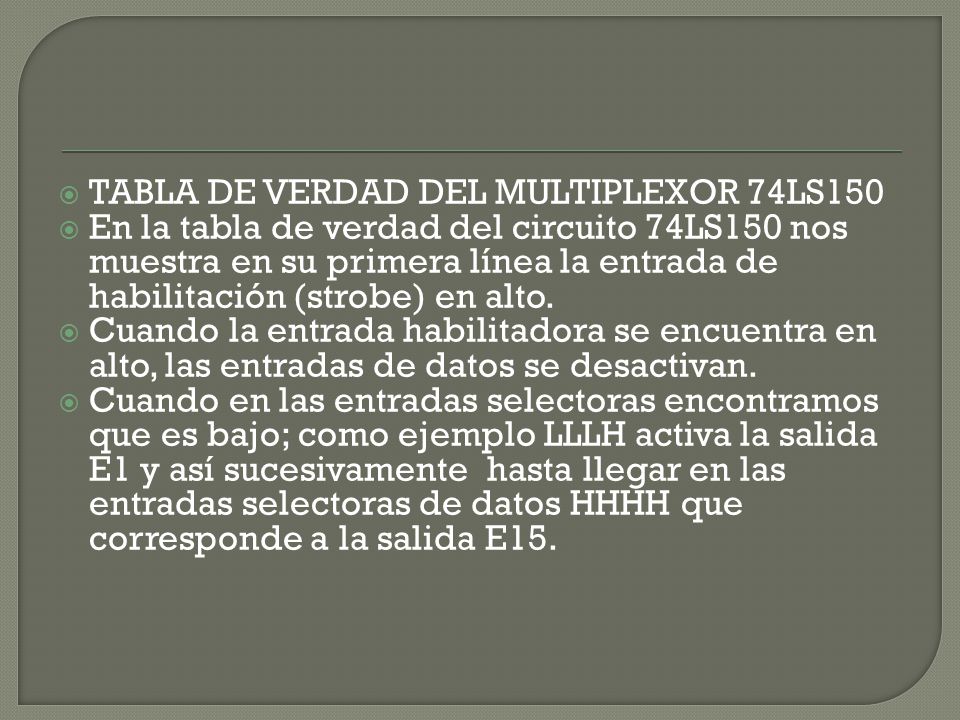

6 TABLA DE VERDAD DEL MULTIPLEXOR 74LS150
En la tabla de verdad del circuito 74LS150 nos muestra en su primera línea la entrada de habilitación (strobe) en alto. Cuando la entrada habilitadora se encuentra en alto, las entradas de datos se desactivan. Cuando en las entradas selectoras encontramos que es bajo; como ejemplo LLLH activa la salida E1 y así sucesivamente hasta llegar en las entradas selectoras de datos HHHH que corresponde a la salida E15.

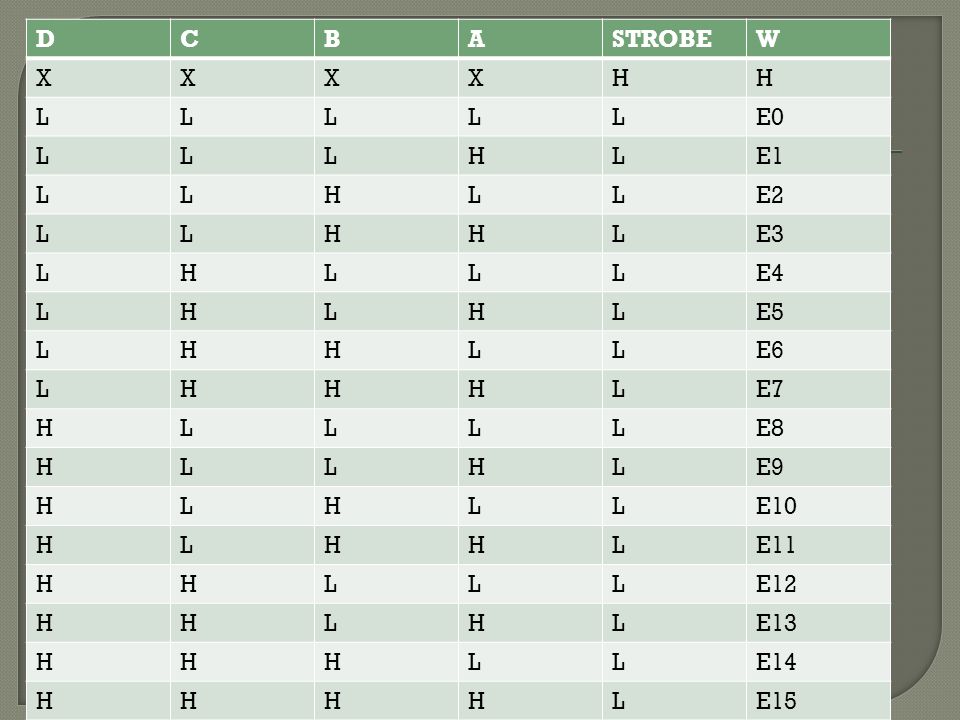

7 D C B A STROBE W X H L E0 E1 E2 E3 E4 E5 E6 E7 E8 E9 E10 E11 E12 E13 E14 E15

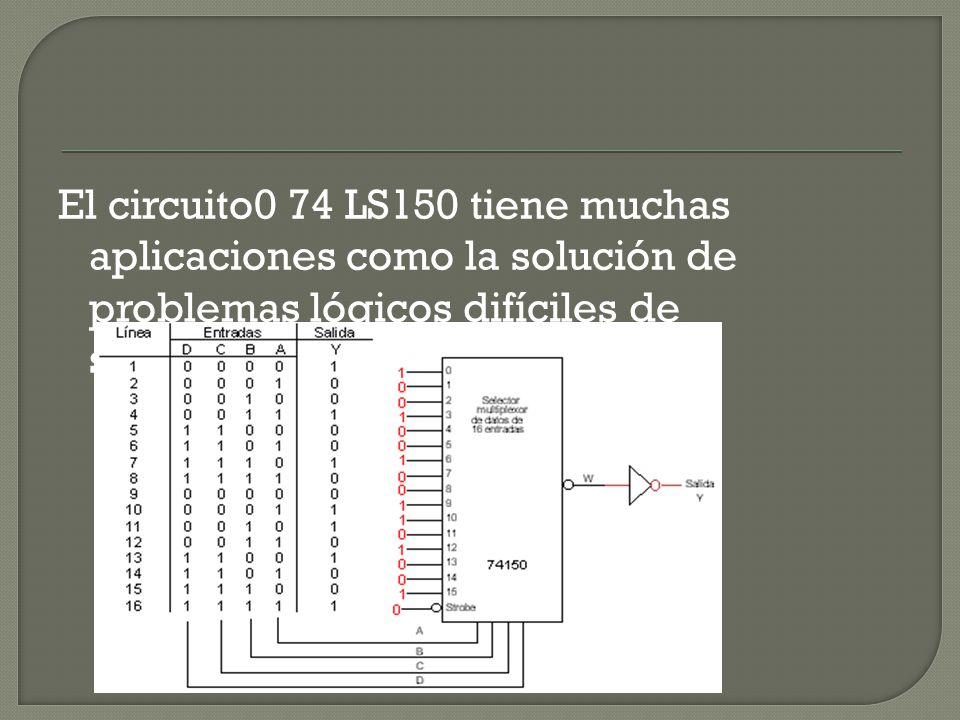

8 El circuito0 74 LS150 tiene muchas aplicaciones como la solución de problemas lógicos difíciles de simplificar.

9 Hoja de datos del multiplexor 74LS150 La señal aplicada a la entrada de selección de determinar cuál de la entrada de datos ( - ) se en ruta a través de la salida. Los datos de la entrada seleccionada aparecen en la salida en forma invertida (z). Cuando el activo de baja entrada de habilitación es alto, la salida será alta, independientemente de otras condiciones de entrada.

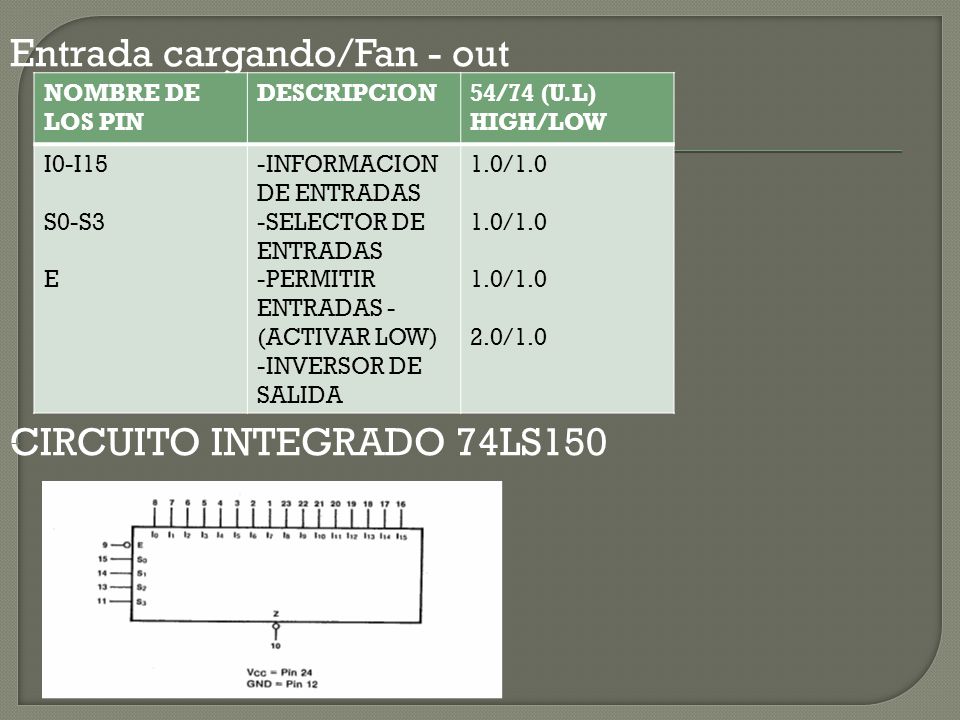

10 Entrada cargando/Fan - out CIRCUITO INTEGRADO 74LS150
NOMBRE DE LOS PIN DESCRIPCION 54/74 (U.L) HIGH/LOW I0-I15 S0-S3 E -INFORMACION DE ENTRADAS -SELECTOR DE ENTRADAS -PERMITIR ENTRADAS -(ACTIVAR LOW) -INVERSOR DE SALIDA 1.0/1.0 2.0/1.0

11 Diagrama lógico del circuito integrado 74ls150

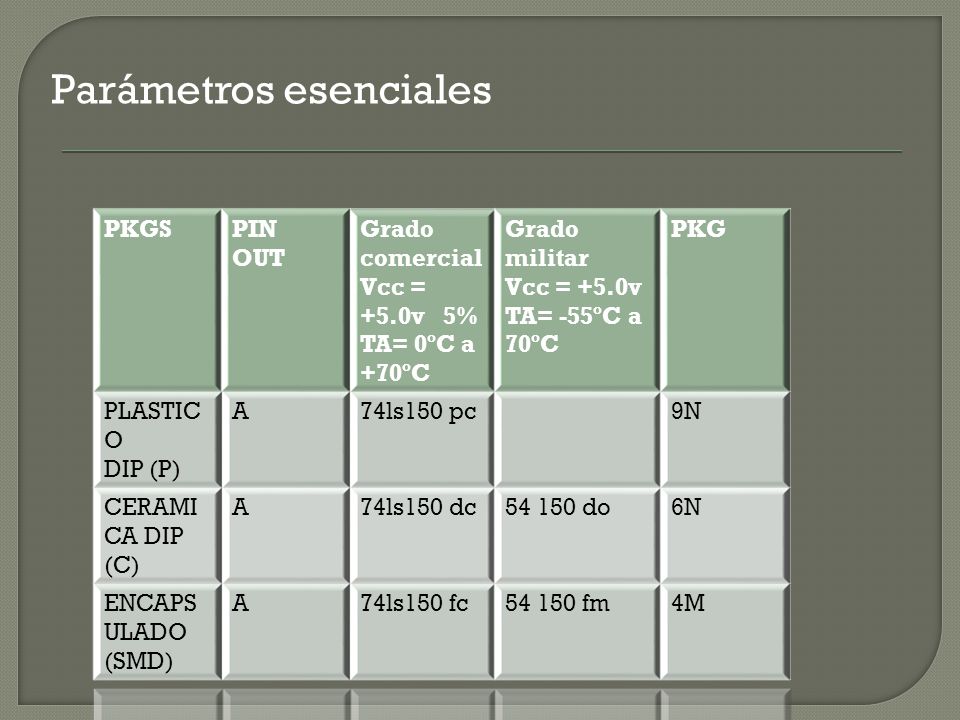

12 Parámetros esenciales
PKGS PIN OUT Grado comercial Vcc = +5.0v 5% TA= 0ºC a +70ºC Grado militar Vcc = +5.0v TA= -55ºC a 70ºC PKG PLASTICO DIP (P) A 74ls150 pc 9N CERAMICA DIP (C) 74ls150 dc do 6N ENCAPSULADO (SMD) 74ls150 fc fm 4M
