1 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 1 Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC II Avance “Ciudad Digital” PROFESOR Ingeniero. José Medina FECHA Guayaquil, Agosto del 2012 INTEGRANTES Jake Loor Loor Carlos Zúñiga Jiménez Jorge López Buñay

2 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 GUAYAQUIL ¡CIUDAD INTELIGENTE! Una "comunidad inteligente" o ICF (por sus siglas en inglés Intelligent Community Fórum) se denomina a toda ciudad que cuenta con conexión de Internet de banda ancha. Esta comunidad sea una ciudad, un condado o una región, considera al Internet como el nuevo servicio utilitario esencial, tan vital al bienestar del desarrollo económico y del público como el agua potable y la electricidad. Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC 2

3 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC 3 DATOS INTERESANTES  En Latinoamérica, la única ciudad que aplica para ser considerada una comunidad inteligente es la ciudad de Pirai en Brasil. Esta ciudad localizada a 70 kilómetros de Rio de Janeiro y con una población de 23,000 personas implementó una red inalámbrica de Internet de 14 Megabits la cual puede ser usada en cualquier lugar público, desde el palacio municipal hasta los parques y mercados.  En otras ciudades del mundo el tema toma mucha importancia al punto que el alcalde de París, Bertrand Delanoe, aspira a que su ciudad sea la primera del mundo en ofrecer conexión a Internet inalámbrica y totalmente gratuita.

4 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC 4 GUAYAQUIL ¡CIUDAD INTELIGENTE! Implementaremos en la ciudad de Guayaquil una conexión inalámbrica (Wi- Fi) de manera que cualquier persona pueda, a través de su computador navegar en la Internet. Debemos resaltar que actualmente 4 de 5 laptops cuentan ya con un sistema de conexión inalámbrica y el 25% de los ejecutivos que viajan por el mundo utilizan un promedio de 10 veces por año el servicio de conexión inalámbrica de Internet.

5 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC 5 GUAYAQUIL ¡CIUDAD INTELIGENTE! Para efectos del proyecto propuesto para Guayaquil la idea es implementar una red virtual que cubra puntos estratégicos de la ciudad. En cada uno de estos puntos se instalarán equipos Wi-Fi los cuales servirán de punto de acceso para que cada computador se pueda conectar a la Internet. El servicio de Internet que se ofrecerá a los usuarios será un servicio gratuito y limitado. La limitación del servicio estará dada desde 2 puntos de vista, por un lado se dará acceso únicamente a los servicios de mail, web y chat; y por otro lado, este servicio tendrá una limitante de tiempo o cantidad de información.

6 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC 6 GUAYAQUIL ¡CIUDAD INTELIGENTE! Esta red será monitoreada y administrada remotamente utilizando una serie de aplicativos los cuales permitirán llevar un control de quiénes se conectan, estadísticas, ancho de banda utilizado por cada punto, asignación de anchos de banda, monitoreo de funcionamiento de equipos, etc.

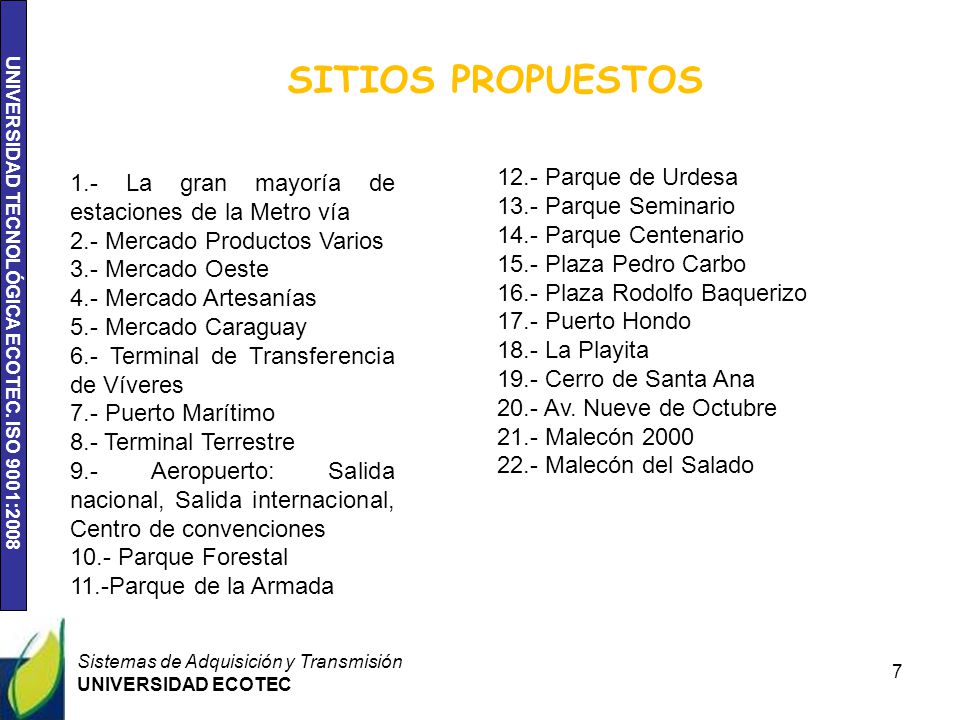

7 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC 7 SITIOS PROPUESTOS 1.- La gran mayoría de estaciones de la Metro vía 2.- Mercado Productos Varios 3.- Mercado Oeste 4.- Mercado Artesanías 5.- Mercado Caraguay 6.- Terminal de Transferencia de Víveres 7.- Puerto Marítimo 8.- Terminal Terrestre 9.- Aeropuerto: Salida nacional, Salida internacional, Centro de convenciones 10.- Parque Forestal 11.-Parque de la Armada 12.- Parque de Urdesa 13.- Parque Seminario 14.- Parque Centenario 15.- Plaza Pedro Carbo 16.- Plaza Rodolfo Baquerizo 17.- Puerto Hondo 18.- La Playita 19.- Cerro de Santa Ana 20.- Av. Nueve de Octubre 21.- Malecón 2000 22.- Malecón del Salado

8 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC 8 PROVEEDOR DEL SERVICIO Proveedor de Internet.- Se requiere contar con alguna compañía en capacidad de brindar un ancho de banda de Internet superior a los 5 Mbits de acuerdo a cálculos iniciales de uso del sistema para que entonces toda esta red tenga acceso a la Internet. Proveedor de Ultima Milla y red LAN virtual.- Se requiere contar con una compañía que provea de la red física (cableado) que nos permita conectar cada uno de los puntos en los que se instalará un Punto de Acceso inalámbrico. Esta red deberá ser una red virtual que permita su administración independiente de la red del proveedor.

9 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC 9 PROVEEDOR DEL SERVICIO Proveedor de equipos wireless, monitoreo y administración de la red.- A grandes rasgos se necesitan instalar Puntos de Acceso para exteriores que soporten las inclemencias del clima de Guayaquil. Instalación de los equipos en cada punto.- Se requiere de una compañía que se haga cargo de la instalación física de los equipos en cada uno de los lugares donde se dará cobertura de Internet. Monitoreo y administración de la red.- Para el óptimo funcionamiento de este servicio se requiere de un constante monitoreo de los equipos de manera que podamos asegurar que el servicio está disponible en todo momento y en todo lugar.

10 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC 10 BENEFICIOS PARA LA CIUDAD Un proyecto de esta naturaleza ofrece una serie de beneficios los cuales detallamos a continuación:  Imagen internacional al colocar a la ciudad como una “comunidad inteligente”  Servicios a los turistas, ejecutivos de negocios internacionales y la comunidad local  Propuesta complementaria a la estrategia municipal de ofrecer sus servicios en línea vía Internet

11 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC 11 ESTIMADOS COSTOS Inversión Inicial: - Equipos wireless, monitoreo y administración US$ 150,000 - Instalación de equipos US$ 50,000 TOTAL INVERSION INICIAL US$ 200,000 Esta inversión se la realizaría una sola vez y está calculada en función del listado de puntos arriba mencionado. En caso de ampliar la red, estos costos serían modificados. Costos Anuales de Operación: - Proveedor de Ancho de Banda de Internet US$ 120,000 - Proveedor de Red LAN Virtual US$ 60,000 - Monitoreo y Administración de servicio US$ 60,000 - Mantenimiento y reposición de equipos US$ 70,000 TOTAL COSTOS DE OPERACIÓN US$ 310,000 Es decir, cada lugar donde se dará el servicio tendría un costo mensual de US$ 1,176 aproximadamente. Estos valores mencionados son referenciales y no incluyen IVA.

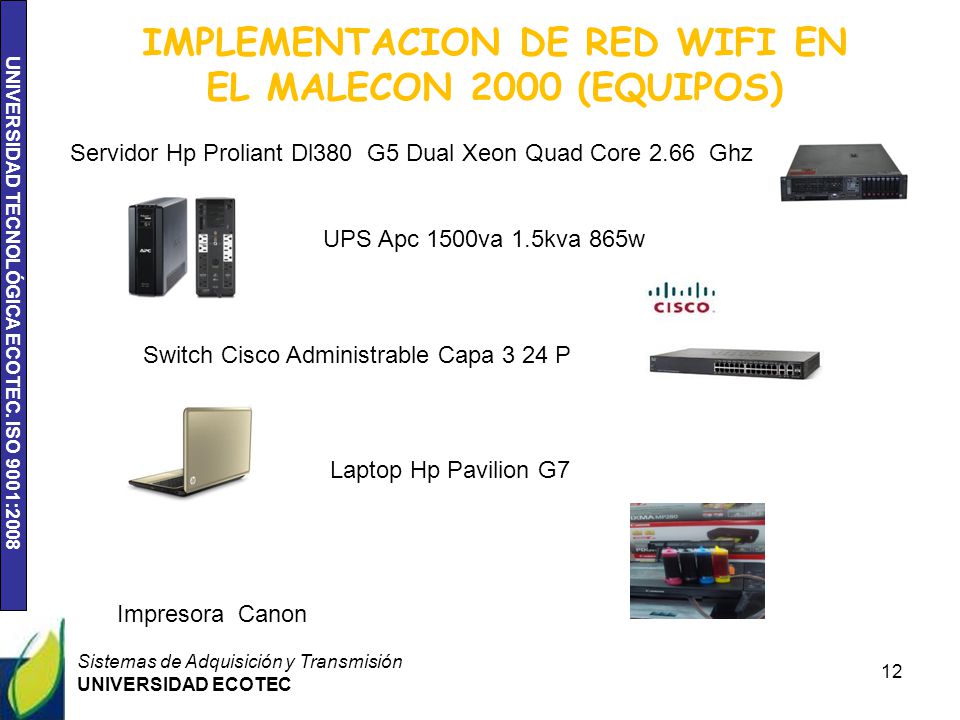

12 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC 12 IMPLEMENTACION DE RED WIFI EN EL MALECON 2000 (EQUIPOS) Servidor Hp Proliant Dl380 G5 Dual Xeon Quad Core 2.66 Ghz UPS Apc 1500va 1.5kva 865w Switch Cisco Administrable Capa 3 24 P Laptop Hp Pavilion G7 Impresora Canon

13 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC 13 IMPLEMENTACION DE RED WIFI EN EL MALECON 2000 (EQUIPOS) Centro de Cómputo Antena WiFi 1.5 km de alcance Antena WiFi 500 m de alcance

14 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC 14 IMPLEMENTACION DE RED WIFI EN EL MALECON 2000 (EQUIPOS) Centro de cómputo  1 servidor controlador de dominio HP 5ta generación con 2 discos de 128gb cada uno con RAID 0  1 servidor radius HP 5ta generación con 2 discos de 128gb cada uno con RAID 0  1 servidor SQL para administración de cuentas radius  1 servidor HP 6ta generación de base de datos con sistema operativo Windows server 2008 R2 e instalado SQL SERVER 2008 R2 con 2 núcleos, 12 Gb de RAM, 4 discos físicos de 250GB cada uno con RAID 0 y RAID 1 con fuentes redundantes.  1 servidor web HP 5ta generación con sistema operativo Windows server 2003 R2, 2 discos de 128gb cada uno con RAID 0  1 servidor de dominio HP 4ta generación con sistema operativo Windows server 2003 R2 con 2 discos de 40 Gb cada uno  1 computadora para monitoreo de red  1 impresora  Cableado estructurado de fibra

15 UNIVERSIDAD TECNOLÓGICA ECOTEC. ISO 9001:2008 Sistemas de Adquisición y Transmisión UNIVERSIDAD ECOTEC 15 IMPLEMENTACION DE RED WIFI EN EL MALECON 2000 (EQUIPOS) Instalación de la red Wi-Fi  Cableado estructurado US$ 600  1 antena WiFi de 1.5km de alcance US$ 500  UPS Apc 1500va 1.5kva 865w US$ 300  Switch Cisco Administrable Capa 3 24 P US$ 400  Laptop Hp Pavilion G7 US$ 650  Impresora Canon US$ 90  Servidor Hp Proliant Dl380 G5 US$ 2,000 * 6 = US$ 12,000  5 antenas WiFi de 500 m de alcance US$ 550 * 5 = US$ 2,750 TOTAL DE LA INVERSION US$ 17,290 Puntos donde se va a instalar  Patios de comida  Rotonda  Palacio de cristal
