1 Óptica en la Medicina Objetivos: Comprender como funciona nuestra vista y como la empleamos para estimar distancias, distinguir objetos y como en algunos casos es engañada. – UACH-Fisica-en-la-Mediciona-05-Optica-Version Dr. Willy H. Gerber Instituto de Física Universidad Austral Valdivia, Chile

2 No confiemos en todo lo que vemos Que hay de raro en esta fotografía? – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

3 No confiemos en todo lo que vemos Como no lo vimos, las fotos son las misma solo que una esta de cabeza. – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

4 Ver Medir Analizar Como vemos – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

5 Como vemos Analizamos por parte y corregimos mentalmente lo que vemos – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

6 Así lo percibimos… … y así es! No confiemos en todo lo que vemos – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

7 La física del ver Nuestro ojo es capaz de realzar una estimación de la distancia comparando las imágenes captadas por ambos ojos. – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

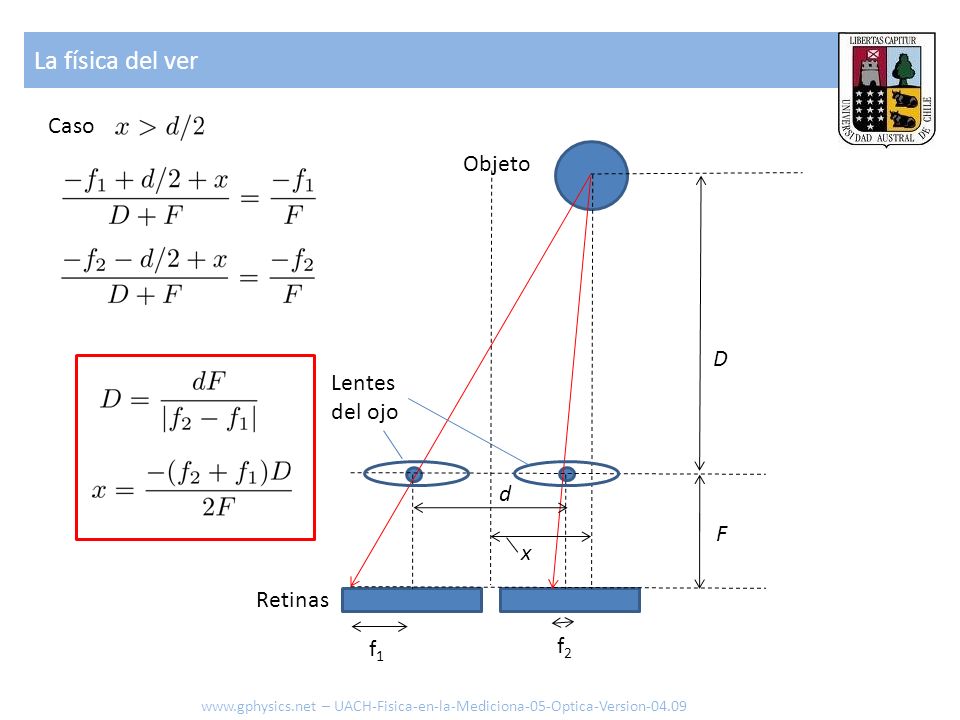

8 La física del ver – UACH-Fisica-en-la-Mediciona-05-Optica-Version d D F x f1f1 f2f2 Lentes del ojo Retinas Objeto Caso

9 Todo parámetro medido tiene una incerteza, una inseguridad que se expresa de la forma: valor probable variación posible Incertezas – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

10 Cálculos Problema fisiológico Problema de resolución -Distancia ( ) -Resolución del ojo ( ) – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

11 El problema es poder localizar un punto comparable … Problemas en determinar la distancia – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

12 … con demasiada luz perdemos la capacidad de ver puntos y medir distancias Problemas en determinar la distancia – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

13 Es mas las sombras son claves … Problemas en determinar la distancia – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

14 … misma imagen solo de cabeza. Problemas en determinar la distancia – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

15 Si no hay referencia nuestro ojo las fabrica: Método alternativo Si desean engañar al ojo quítenle referencias objetivas y provean falsas – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

16 Y que tiene que ver esto con la Arquitectura? Mucho. Por ejemplo el Partenón en la Acrópolis fue construido en forma deforme para dar la sensación de perfección. Al crearse en un piso plano la imagen de que esta hundido en el centro fue elevado hasta 5cm en el frente y 10 cm en el costado: 5 cm 10 cm Aplicación en la Arquitectura – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

17 Tarea individual Algebra de iluminación E: Iluminación [Lx (Lux)] I : Intensidad [cd (Candela)] r: Distancia [m] Relación de proporcionalidad: (caso ortogonal = 0) Relación de superposición: E = suma de las iluminaciones – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

18 Tarea individual Que nivel de iluminación tiene la persona en su escritorio? 60 Watt Reflejo en el techo Lux exterior Superficie ventana 3m m 2.3 m 6.4 m 45 Nota: Una ampolleta de 60 Watt genera del orden de 1.3x10 5 Lux y tiene radio de unos 2 cm m – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

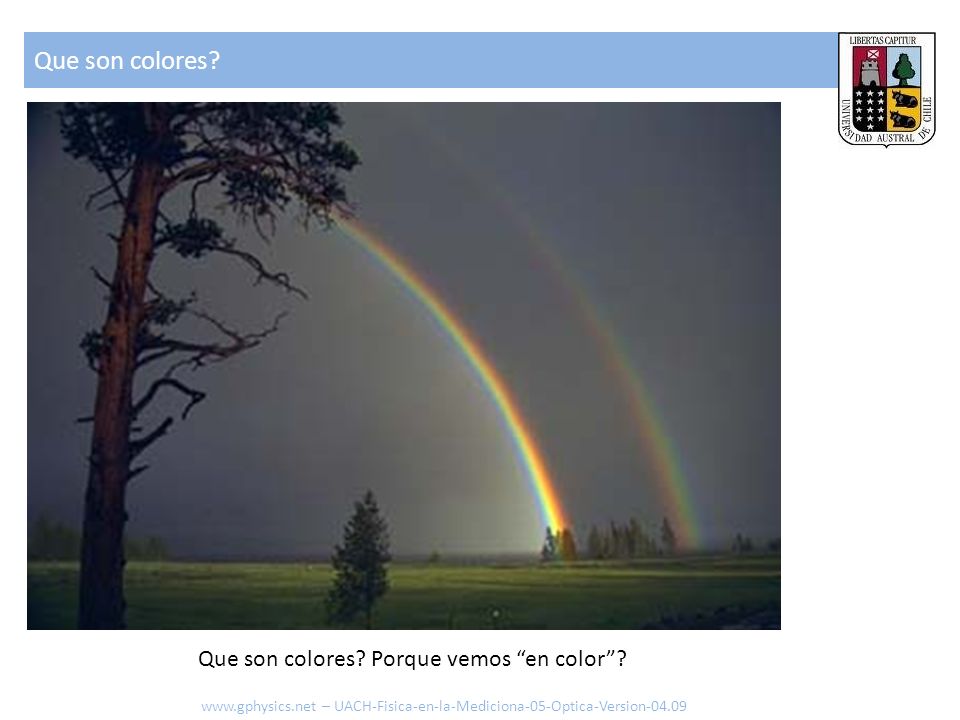

19 Que son colores? Que son colores? Porque vemos en color? – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

20 Descomposición de la luz La luz es una onda electro-magnética, al igual que lo son rayos gamma, rayos X de radio o televisión. – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

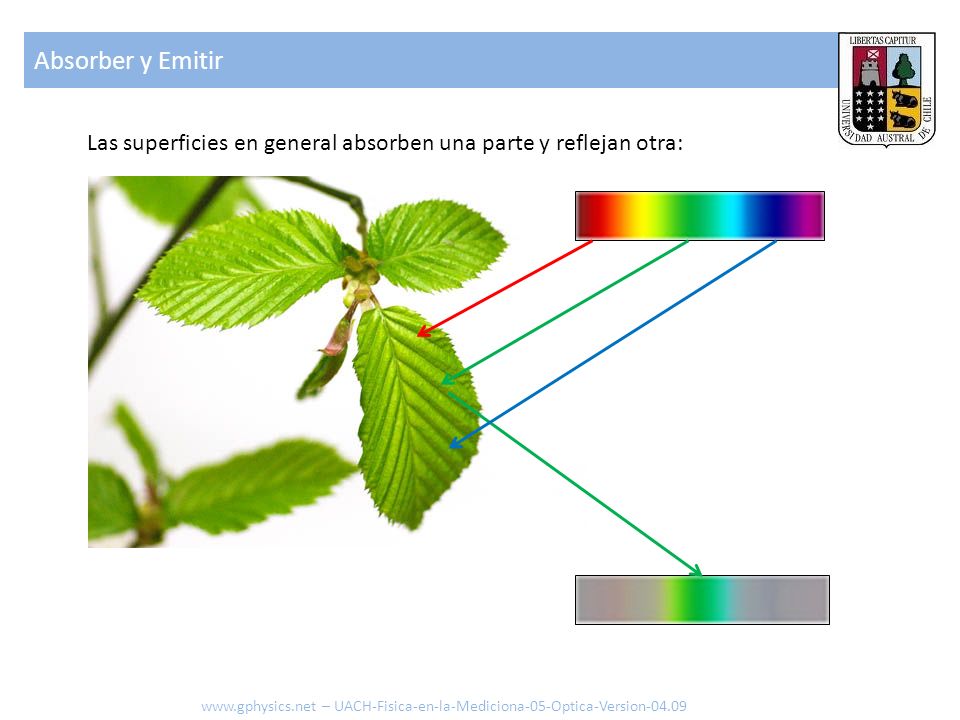

21 Absorber y Emitir Las superficies en general absorben una parte y reflejan otra: – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

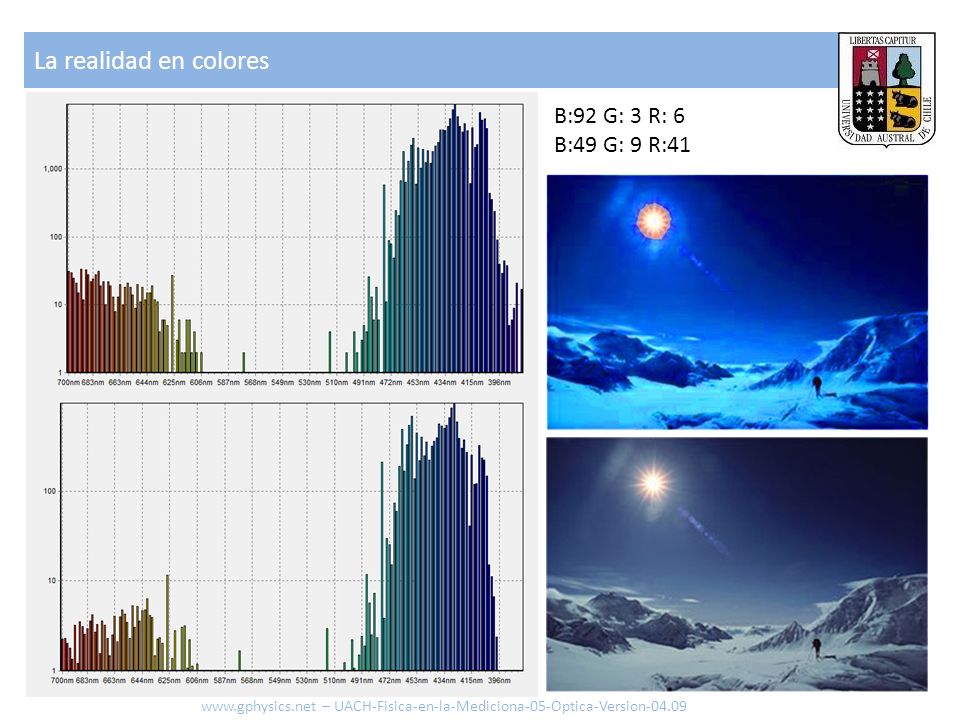

22 La realidad en colores B:92 G: 3 R: 6 B:49 G: 9 R:41 – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

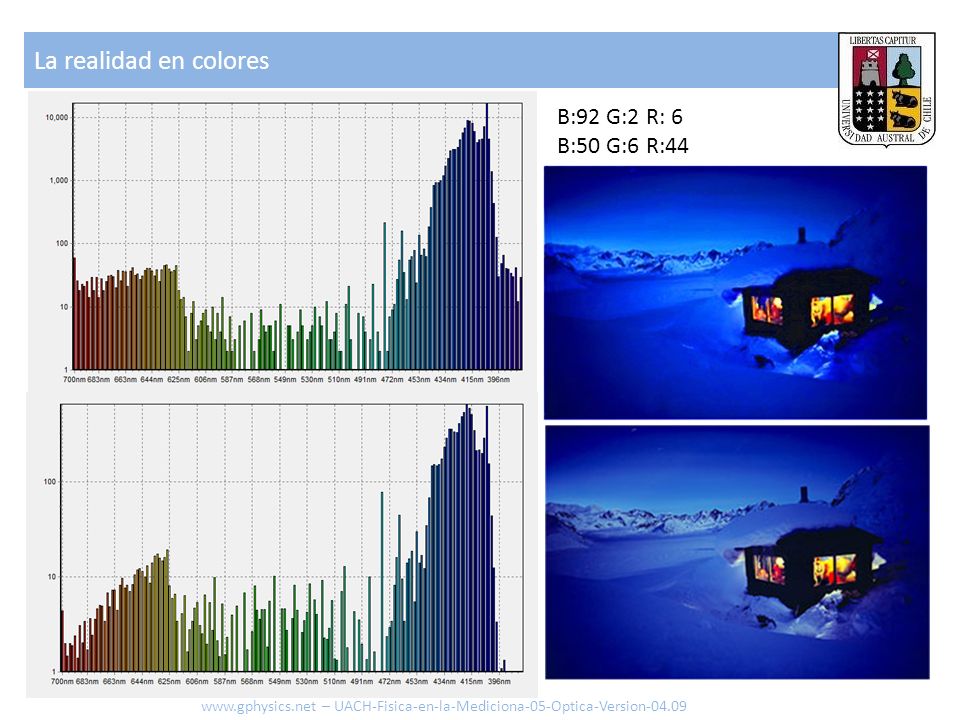

23 La realidad en colores B:92 G:2 R: 6 B:50 G:6 R:44 – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

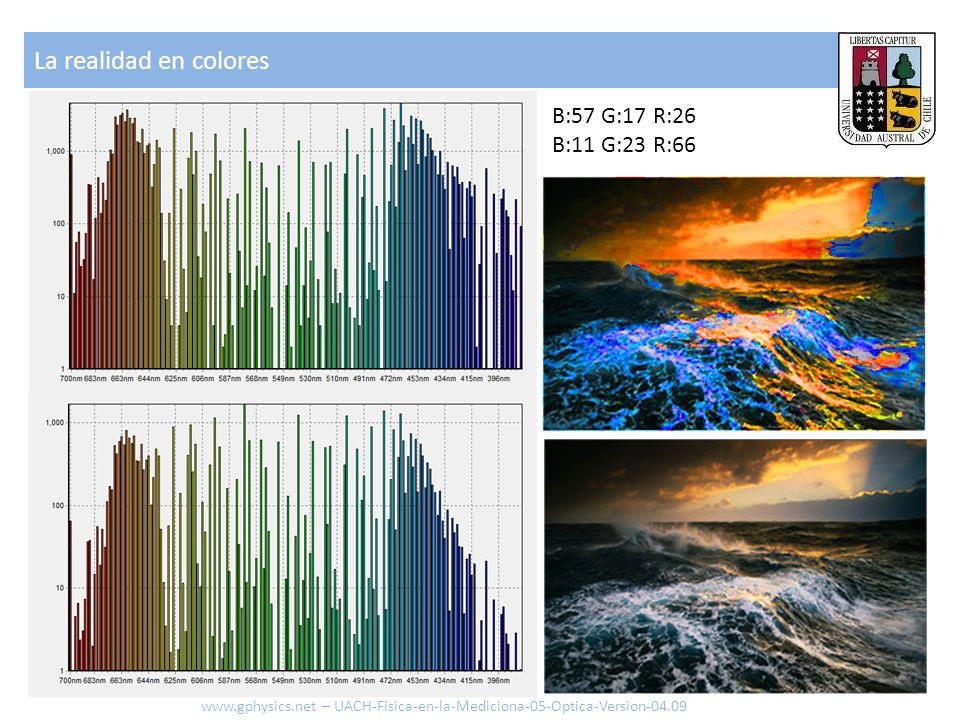

24 La realidad en colores B:57 G:17 R:26 B:11 G:23 R:66 – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

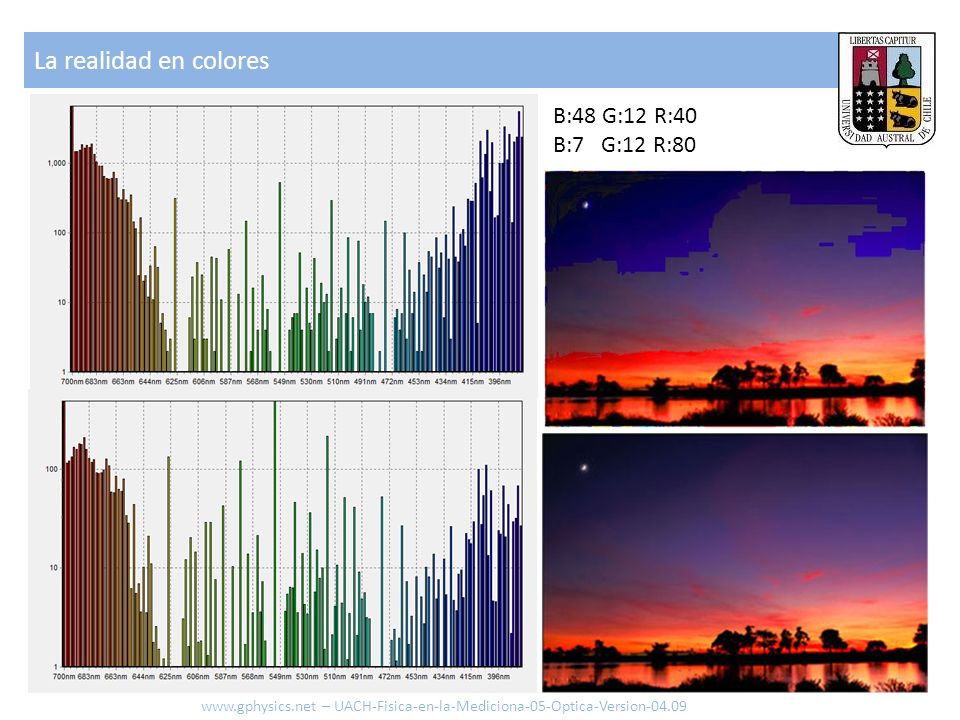

25 La realidad en colores B:48 G:12 R:40 B:7 G:12 R:80 – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

26 La realidad en colores B:49 G:21 R:30 B:8 G:26 R:68 – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

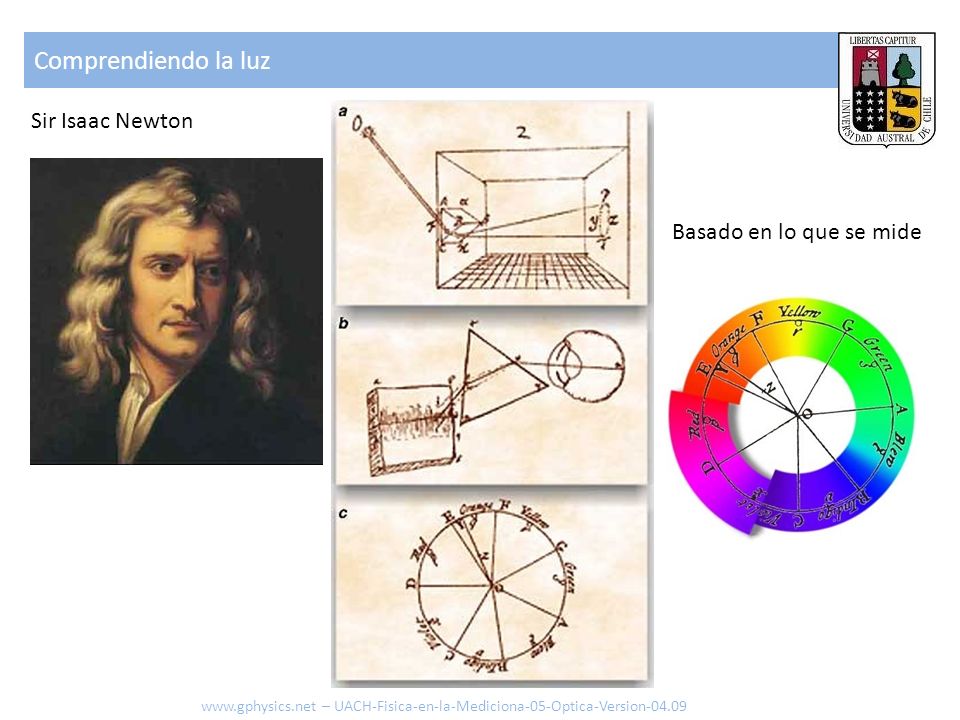

27 Comprendiendo la luz Sir Isaac Newton Basado en lo que se mide – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

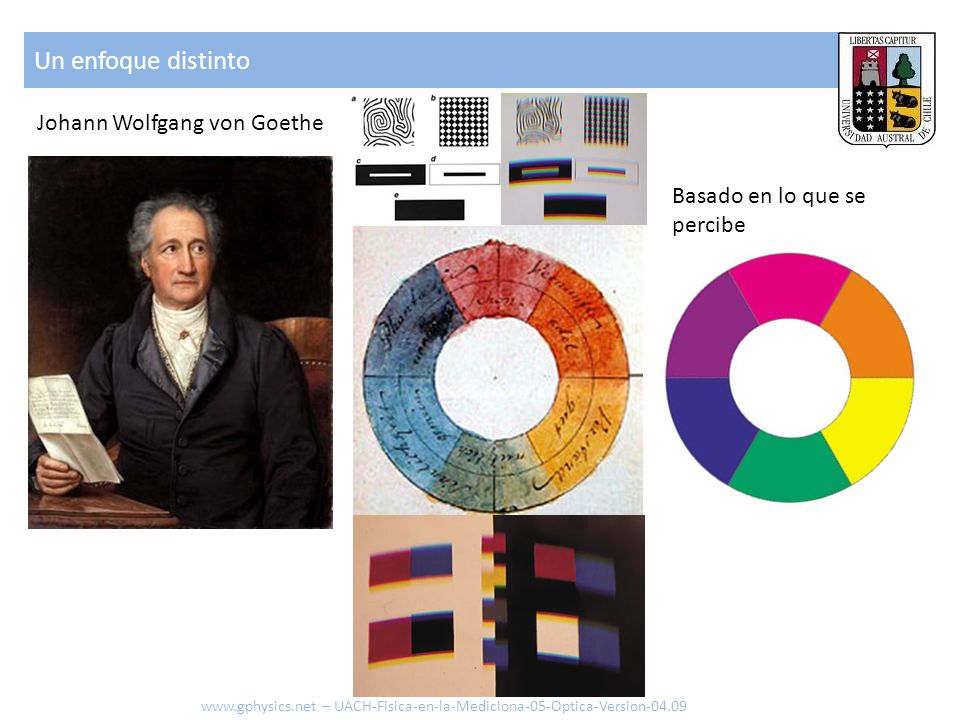

28 Un enfoque distinto Johann Wolfgang von Goethe Basado en lo que se percibe – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

29 Frecuencia de la luz Largo de onda dominante Punto blanco Largo de onda complementa rio Colores inexistentes – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

30 Reconociendo lo que nos interesa Si colores difícil …. – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

31 Test de Ishihara Ceguedad ante el color – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

32 Estimando profundidades – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

33 Estimando profundidades Aquí es el contraste lo que importa, no el color. – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

34 Aberración cromática Nuestro ojo corrige mediante filtros este efecto. Las cámaras lo hacen mediante el sistema de lentes sándwich. – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

35 Refracción A pasar de un medio a otro el haz es desviado. Los ángulos cumplen la relación: Con: : velocidad de la luz en el medio 1 : velocidad de la luz en el medio 2 : índice de refracción – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

36 Refracción De no considerar estas distorsiones en nuestros cálculos tendremos algunos problemas – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

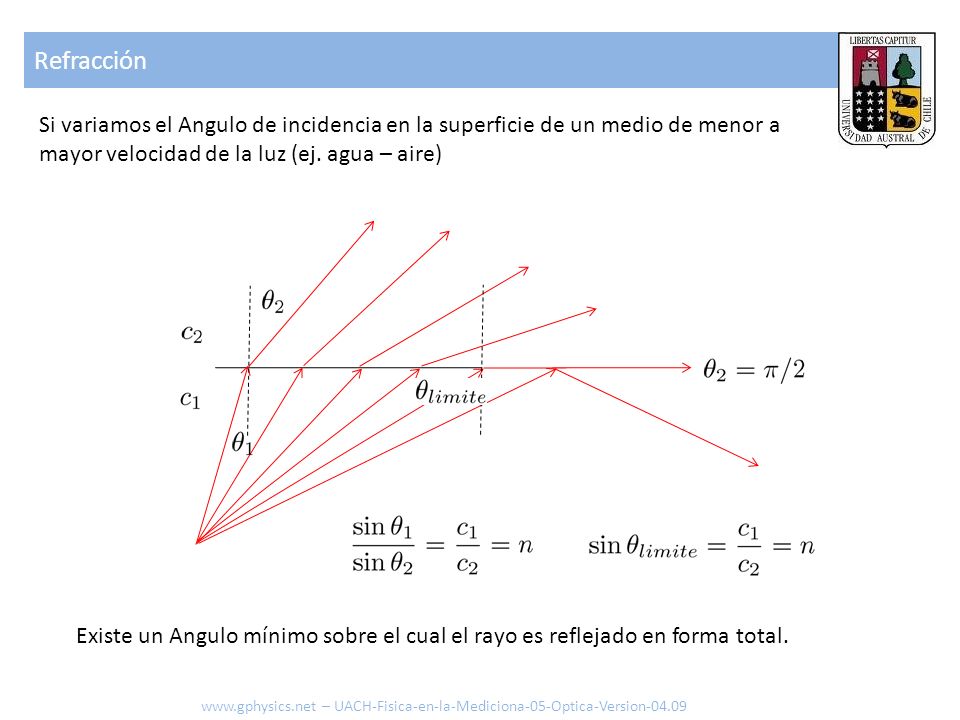

37 Refracción Existe un Angulo mínimo sobre el cual el rayo es reflejado en forma total. – UACH-Fisica-en-la-Mediciona-05-Optica-Version Si variamos el Angulo de incidencia en la superficie de un medio de menor a mayor velocidad de la luz (ej. agua – aire)

38 Refracción total Imagen Reflejada en la superficie Zona espejo Zona transpa- rente – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

39 Doble Refracción – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

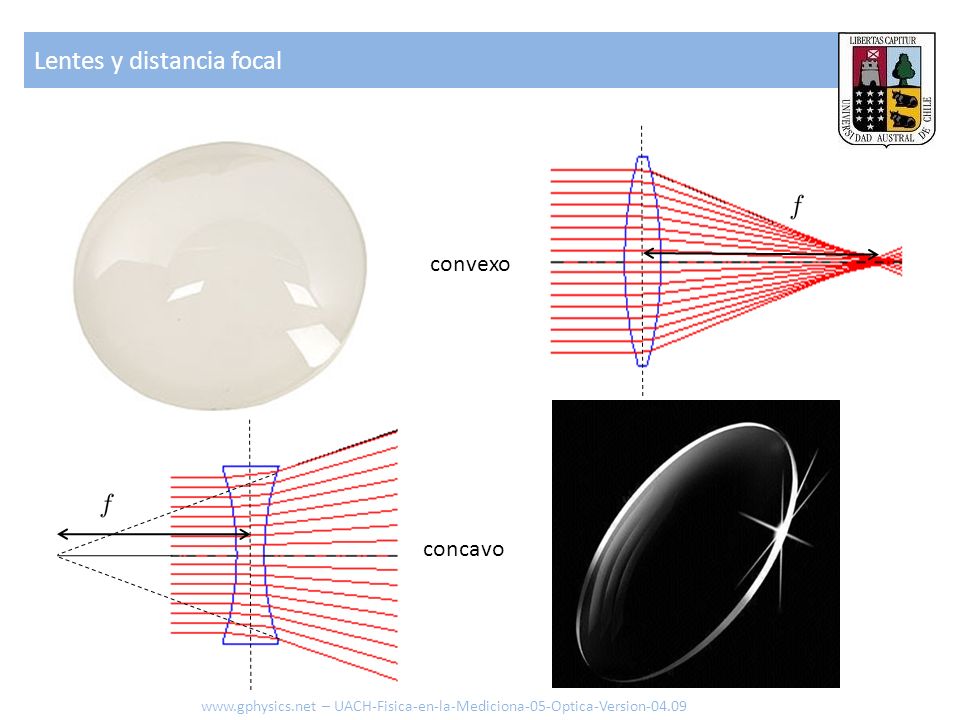

40 Lentes y distancia focal – UACH-Fisica-en-la-Mediciona-05-Optica-Version convexo concavo

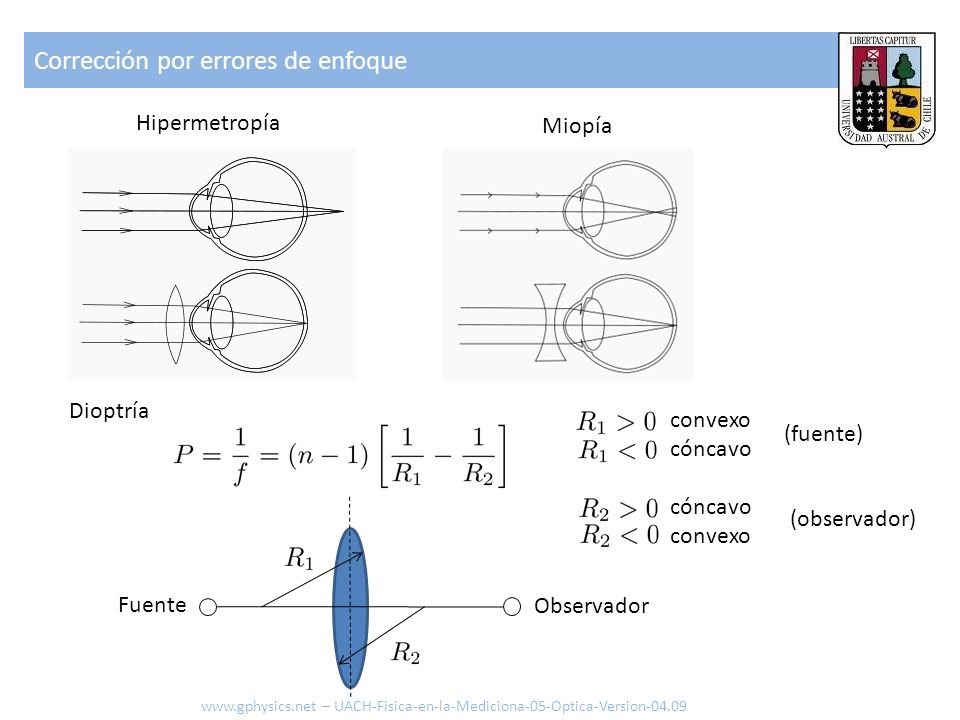

41 Corrección por errores de enfoque – UACH-Fisica-en-la-Mediciona-05-Optica-Version Hipermetropía Miopía convexo cóncavo convexo Dioptría (fuente) (observador) Fuente Observador

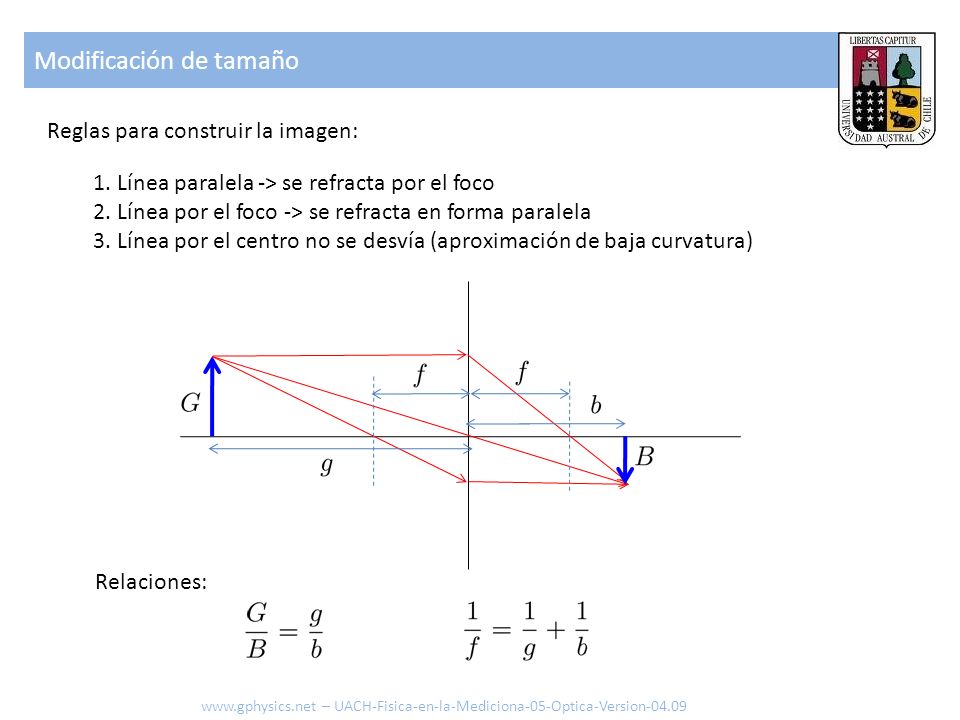

42 Modificación de tamaño 1. Línea paralela -> se refracta por el foco 2. Línea por el foco -> se refracta en forma paralela 3. Línea por el centro no se desvía (aproximación de baja curvatura) Relaciones: Reglas para construir la imagen: – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09

43 Contacto Dr. Willy H. Gerber Instituto de Física Universidad Austral de Chile Campus Isla Teja Casilla 567, Valdivia, Chile – UACH-Fisica-en-la-Mediciona-05-Optica-Version-04.09
