1 Espejos planos y curvos

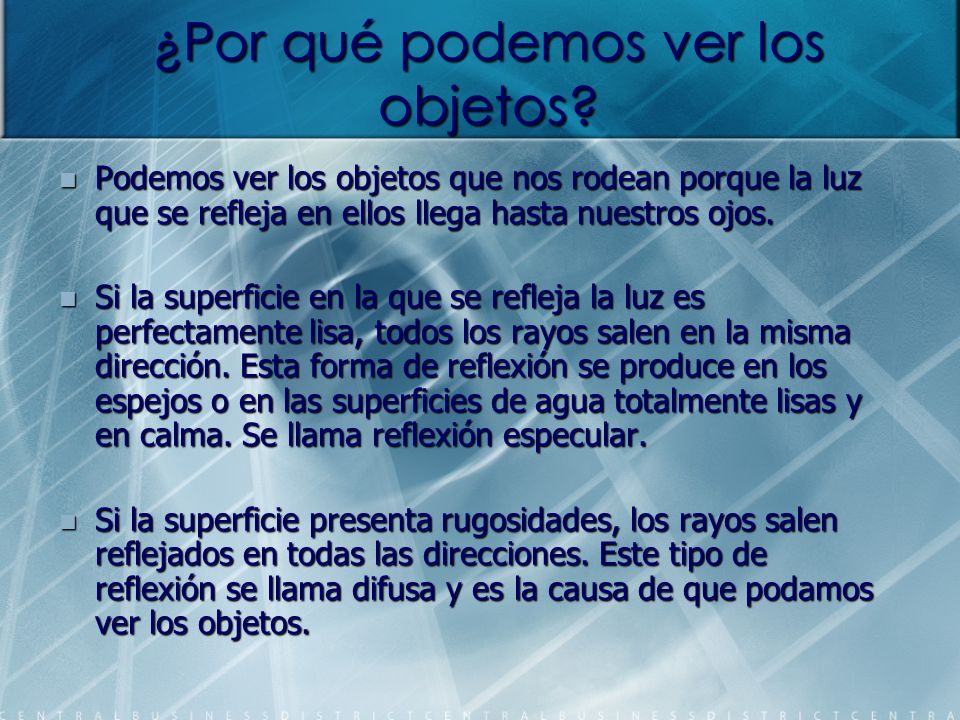

2 ¿Por qué podemos ver los objetos?
Podemos ver los objetos que nos rodean porque la luz que se refleja en ellos llega hasta nuestros ojos. Si la superficie en la que se refleja la luz es perfectamente lisa, todos los rayos salen en la misma dirección. Esta forma de reflexión se produce en los espejos o en las superficies de agua totalmente lisas y en calma. Se llama reflexión especular. Si la superficie presenta rugosidades, los rayos salen reflejados en todas las direcciones. Este tipo de reflexión se llama difusa y es la causa de que podamos ver los objetos.

3 Los espejos Los objetos que producen reflexión especular se llaman espejos. Los espejos pueden ser de dos tipos: -Planos -Curvos

4 Espejos planos

5 Un espejo plano es una superficie plana muy pulimentada que puede reflejar la luz que le llega con una capacidad reflectora de la intensidad de la luz incidente del 95% (o superior) . El ángulo de incidencia es igual al ángulo de reflexión . El rayo incidente, el rayo reflejado y la normal están en un mismo plano.

6 La imagen formada por un espejo plano es:
Simétrica: Porque aparentemente está a la misma distancia del espejo. Virtual: Porque se ve como si estuviera dentro del espejo, no se puede formar sobre una pantalla pero puede ser vista cuando la enfocamos con los ojos. Del mismo tamaño que el objeto. Derecha: Porque conserva la misma orientación que el objeto.

7 Aplicaciones de los espejos planos
Espejo doméstico Retrovisores de vehículos

8 Periscopio de espejos planos
Sextante (aparato que utilizan los astrónomos y marinos para medir la altura de un astro sobre el horizonte)

9 Espejos curvos

10 Pueden ser cóncavos o convexos.
El espejo es cóncavo si la parte plateada (pulimentada) es la interior del casquete y es convexo si la parte plateada (pulimentada) es la exterior del casquete. Espejo cóncavo: Si la luz se refleja desde la superficie interna. Espejo convexo: Si la luz se refleja desde la superficie externa.

11 En todo espejo curvo encontramos los siguientes elementos fundamentales: El eje óptico, el centro ( C ) y el foco ( F ). Cuando el espejo ha sido bien construido el foco se encuentra en el punto medio de la distancia focal.

12 Espejo cóncavo Rayos principales :
Un rayo que incide en un espejo cóncavo, paralelo al eje, se refleja pasando por el eje. Un rayo luminoso que incide en un espejo cóncavo, pasando por su foco, se refleja en forma paralela al eje del espejo. Un rayo que incide en un espejo cóncavo, pasando por el centro de curvatura, se refleja sobre si mismo.

13 Espejo convexo Rayos principales :
Un rayo luminoso que incide en un espejo convexo, en forma paralela a su eje se refleja de modo que su prolongación pasa por el foco. Un rayo luminoso que incide en un espejo convexo de manera que su dirección pasa por el foco, se refleja paralelamente al eje de dicho objeto. Un rayo luminoso que incide en un espejo convexo de manera que su dirección pase por el centro de curvatura del espejo, se refleja sobre si mismo.

14 Construcción de imágenes en espejos curvos: cóncavos y convexos
Para lograr ubicar la imagen de un objeto, se busca la intersección de los rayos reflejados, o de la prolongación de ellos. En los espejos curvos, a diferencia del espejo plano, las imágenes presentan características determinadas dependiendo de la ubicación del objeto.

15 Imágenes en espejos curvos: cóncavos y convexos.
Objeto delante del centro

16 Objeto en el centro

17 -Objeto entre C y F -Objeto entre F y V

18 Muchas gracias Departamento de Física Montoya.-
