2 “Experiencias en la conformación de Bases de Datos Geoespaciales de Recursos Naturales, Geodesia y Topografía” M. en C. J. Trinidad Carrillo Martínez, INEGI Lic. Manuel Benítez Moncivaez

3 Contenido Antecedentes Integración de la información topográfica escala 1:250 000 a la BDG Integración de la información topográfica escala 1:50 000 a la BDG Integración de la información de recursos naturales Integración de la información geodésica

4 Antecedentes

5 Los requerimientos de información geoespacial han cambiado

6 Avances en TI Topografía Recursos Naturales Información raster, etc.

7 Ventajas de utilizar BDG Los datos espaciales (geometrías) son almacenadas como una columna más de la Base de Datos. Los modelos de datos son más consistentes pues tienden a una visión integral. Los datos pueden consultarse por diferentes software de SIG. Los RDBMS extendieron el SQL para realizar consultas y validaciones sobre los datos espaciales. IDDato_GeograficoRepresentaciónCodigoGeometry 15251EdificaciónAreaDP_6333 15252Instalación diversaAreaDA_6950 15253EdificaciónAreaDA_6329

8 Ventajas de utilizar BDG Acceso transparente a los datos geoespaciales Evita duplicidad en los datos. Plataforma para generar diversos productos y servicios. Capacidad de responder a consultas no planeadas. Soporte para análisis espacial. Ventajas inherentes al SMBD. -Seguridad -Integridad de la información -Respaldos -Vistas de usuario -Rapidez en la consulta de información -Grandes volúmenes de información

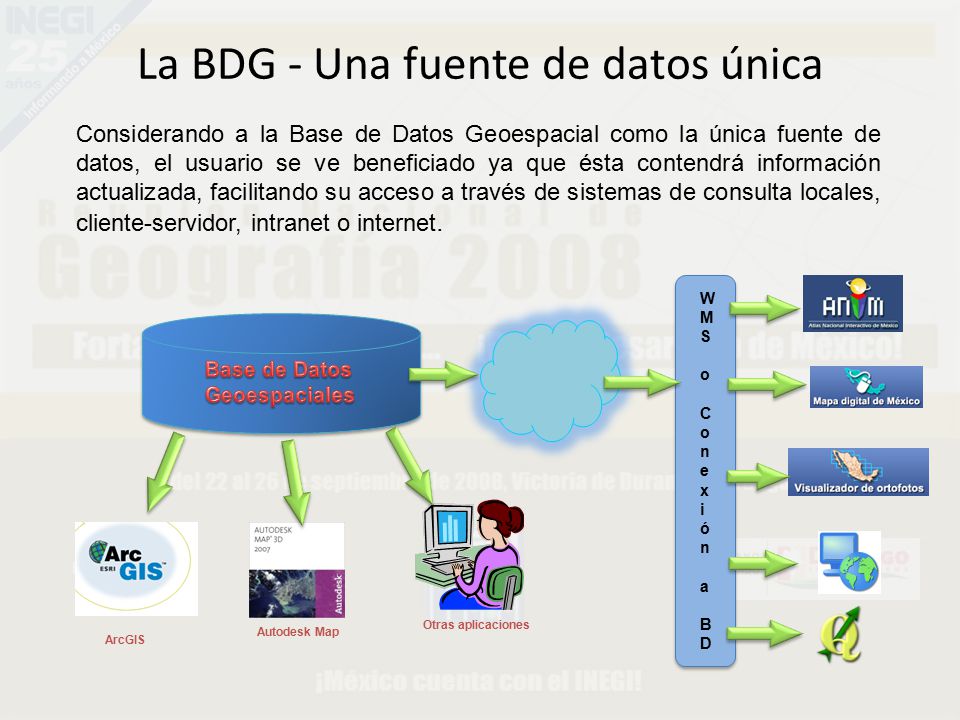

9 La BDG - Una fuente de datos única Considerando a la Base de Datos Geoespacial como la única fuente de datos, el usuario se ve beneficiado ya que ésta contendrá información actualizada, facilitando su acceso a través de sistemas de consulta locales, cliente-servidor, intranet o internet. ArcGIS Autodesk Map Otras aplicaciones WMSo ConexiónaBDWMSo ConexiónaBD

10 Vertientes Normatividad y Criterios de validación 1.Implementar un esquema de base de datos geoespaciales durante las etapas de producción y no sólo al final de la misma. Área productora Procesos de VALIDACIÓN BDG de Explotación BDG de producción

11 Vertientes … 2.Integrar en la BDG (orientada a la explotación) a partir del acervo de datos disponible. Cve_ent Cve_cab Nombre_entidad Aguascalie01 02 03 04 05 Baja Calif. Description 2 1 0 1 0 BDG de Explotación Procesos de transformación y carga Procesos básicos de VALIDACIÓN Información geográfica existente

12 Información que se tiene en BDG Información topográfica escala 1:50 000 Información topográfica escala 1:250 000 Información de edafología escala 1:250 000 Información hidrología superficial escala 1:250 000 Información hidrología subterránea escala 1:250 000 Información de geología escala 1:250 000 Información de uso de suelo y vegetación escala 1:250 000 serie III Información geodésica Ortoimágenes a 2.5 mts. Ortofotos 10k a 1.5 mts.

13 Integración de la información topográfica escala 1:50 000 a la BDG

14 Proceso de carga (formato IFF) Verificación de geometrías de puntos, líneas y polígonos BD de Explotación Cve_ent Cve_cab Nombre_entidad Aguascali e 01 02 03 04 05 Baja Calif. Descriptio n 2 1 0 1 0 Archivos IFF Conformación de polígonos, hacer huecos Procesos de conversión de IFF a ArcSDE Conversión de UTM a Geográficas Almacenamiento en el esquema de Base de Datos Proceso de validación de geometrías y carga Se generan archivos de inconsistencias

15 Proceso de carga (formato SHP) Verificación de geometrías de puntos, líneas y polígonos BD de Explotación Cve_ent Cve_cab Nombre_entidad Aguascali e 01 02 03 04 05 Baja Calif. Descriptio n 2 1 0 1 0 Archivos SHP Hacer huecos Procesos de conversión de SHP a ArcSDE Conversión de UTM a Geográficas Almacenamiento en el esquema de Base de Datos Proceso de validación de geometrías y carga Se generan archivos shape de inconsistencias

16 Procesos de carga Se detectaron algunas inconsistencias, tanto en los datos en formato IFF como en SHP

17 Inconsistencias en la geometría Arcos que quedan sueltos

18 Inconsistencias en la geometría Arcos que forman moños (se intersectan ellos mismos)

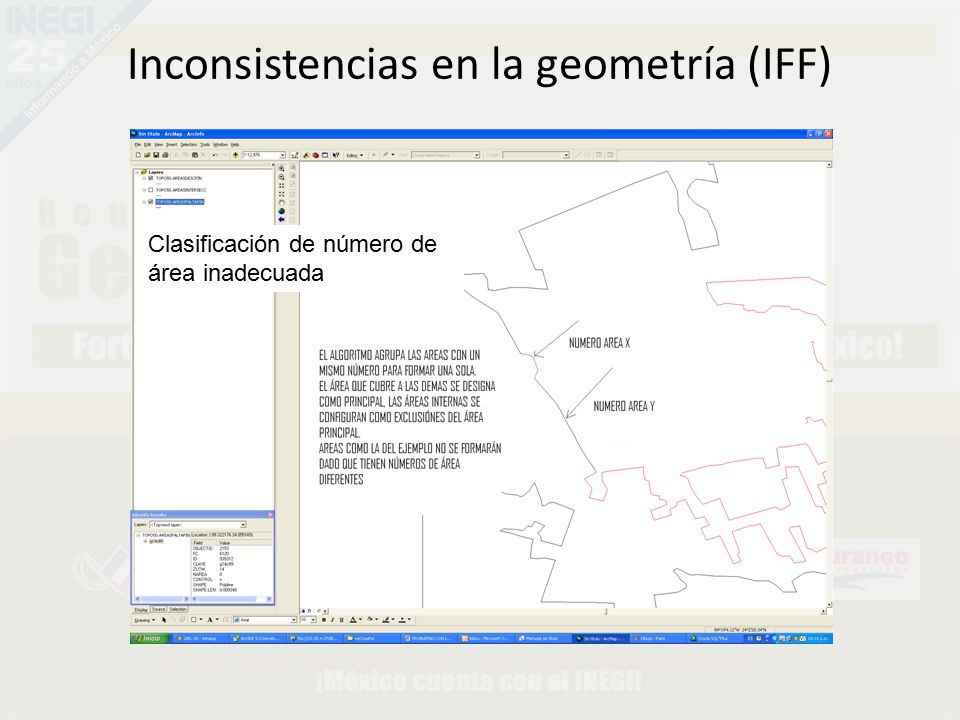

19 Inconsistencias en la geometría (IFF) Clasificación de número de área inadecuada

20 Inconsistencias en la geometría (IFF) Arcos que se cruzan Segmentos de arco que conectan a un vértice del arco, no al nodo final. Segmentos de arco que no convergen (polígonos que no cierran)

21 Inconsistencias en la geometría

22 Inconsistencias en las geometrías

23 Integración de la información topográfica escala 1:250 000 serie III a la BDG

24 Topográfica 1:250 000 Menos errores de geometría Menos rasgos Menos conjuntos de datos

25 Integración de la información de recursos naturales

26 Información de Recursos Naturales en BDG Datos de edafología escala 1:250 000 Datos de hidrología superficial escala 1:250 000 Datos de hidrología subterránea escala 1:250 000 Datos de geología escala 1:250 000 Datos de uso del suelo y vegetación escala 1:250 000

27 Características generales de la información de Recursos Naturales La información de Recursos Naturales cuenta con características especiales que la hacen diferente de la topográfica, dichas características hacen que no sea posible manejarla e implementarla en la Base de Datos Geoespacial de la misma manera. Estas características son: Estructura física de archivos producidos Tipos de Objetos Relación y/o dependencia de Objetos Datos de diferente naturaleza

28 Estructura física de los archivos Archivos Topográficos (Topográfico 1:20 000) EntidadAtributos Acueducto IDENTIFICADOR CONDICIÓN NOMBRE RELACIÓN CON EL SUELO CALIFICADOR DE POSICIÓN Entidades Atributos Sitio de Información IDENTIFI PCONTROL LIM_ROCA LIM_REGO LIM_CEME LIM_NIVF Perfil de Suelo A_ESPESO A_HCL E_ESPESO E_COLOR B_ESPESO B_HCL Horizontes C_HCL C_OTRAS DINTERNO FAO68 FFISICAS Muestra FQUIMICAS NMUESTRA ARCILLA LIMO ….. Archivos Recursos Naturales (Edafología)

29 Un ejemplo de información en SHP… Un sitio con un horizonte (C), con 4 muestras

30 Relación y/o dependencia de objetos Objetos Topográficos (Topográfico 1:20 000)Objetos Recursos Naturales (Edafología) Relaciones entre objetos en varios nivelesNo existe relaciones entre objetos

31 Algunos otros elementos que la hacen diferente de la información topográfica Se toman como insumo los continuos nacionales Existen geometrías muy grandes y complejas Existen atributos multivaluados Existen varios valores en un solo campo (hay que desagregar para incorporar a la BDG) Es posible obtener el valor de atributos calculados Es posible decodificar los valores (mostrar el valor del atributo y no su clave) Con la BDG se facilita la consulta de la información.

32 Atributos multivaluados

33 Desagregación de campos Información FuenteBase de Datos Geoespacial Tipo de Suelo Tipo de Suelo Unidad SubUnidad

34 Desagregación de campos Información FuenteBase de Datos Geoespacial Discontinuidad Litológica Del Perfil de Suelo Perfil de Suelo Discontinuidad Litológica Clave del Horizonte

35 Obtención del valor de un campo calculado Información FuenteBase de Datos Geoespacial Campos Campo Calculado Clase Textural

36 Decodificación de valores
