LA IMPORTANCIA DE LAS IMÁGENES DE SATÉLITE, ORTOFOTOS Y DATOS GPS

Presentación del tema: "LA IMPORTANCIA DE LAS IMÁGENES DE SATÉLITE, ORTOFOTOS Y DATOS GPS"— Transcripción de la presentación:

1 LA IMPORTANCIA DE LAS IMÁGENES DE SATÉLITE, ORTOFOTOS Y DATOS GPS
EN EL PROCESO DE ACTUALIZACIÓN CARTOGRÁFICA PRECENSAL 2010

2 Objetivos del Proyecto
Desarrollar una infraestructura de datos que permitiera al usuario final (local o externo) buscar la información requerida y accesarla de acuerdo a sus necesidades Aumentar la capacidad de cooperación y coordinación entre instituciones públicas y privadas, que permitiera impulsar proyectos de cooperación interinstitucional para la producción, uso, análisis y distribución de información Administrar la Información de manera eficiente, definiendo estándares para el almacenamiento y distribución de una manera segura, haciendo uso de la última tecnología disponible. Elaborar una base de dato espacial única y precisa que sea útil al resto de los usuarios estatales y particulares

3 Actualización de mas del 60 % del territorio nacional.
Logros alcanzados El gobierno puede contar con información cartográfica en formato digital actualizada y precisa para el desarrollo y seguimiento de las políticas económicas Se mantienen esfuerzos coordinados para la estructuración, estandarización y producción de datos en las diferentes instituciones. Información integrada del sector público y de rápida consulta por usuarios gubernamentales y externos. Acceso a más de 10 instituciones a las bases de datos espaciales de la Dirección de Estadística y Censo. Actualización de mas del 60 % del territorio nacional. Olvidándonos por un momento a quién le corresponde tal o cual responsabilidad ¿ DE QUE MANERA PODEMOS FORMULAR EL REQUERIMIENTO ? Comentar: La situación actual es de un gran desbalance tecnológico entre las instituciones Es crítico una estrategia de estado para lograr elevar el nivel de cada institución antes de que se reubique alguna de sus responsabilidades en otras instituciones Un cambio brusco en peligro cualquier avance actual

4 ACTUALIZACIÓN CARTOGRÁFICA PRECENSAL 2010
LA CONTRALORÍA GENERAL DE LA REPÚBLICA DE PANAMÁ INICIÓ LA ACTUALIZACIÓN CARTOGRAFICA PARA LOS CENSOS DEL 2010, A FINALES DEL 2005. LOS PROCESOS ACTUALES DE ACTUALIZACIÓN DIFIEREN UN POCO CON LOS DEL 2000 ACTUALMENTE, SE UTILIZAN COMO INSUMOS EN EL PROCESO DE ACTUALIZACIÓN: ORTOFOTOS PROPORCIONADAS POR EL PROGRAMA NACIONAL DE ADMINISTRACIÓN DE TIERRAS (PRONAT), IMÁGENES DE SATELITE IKONOS, QUICKBIRD CON RESOLUCIÓN DE 1 METRO O MÁS. TOMA DE ELEMENTOS PUNTUALES Y LINEALES CON RECEPTORES GPS.

5 ACTUALIZACIÓN CARTOGRÁFICA PRECENSAL 2010
EL PROCESO DE GEOREFERENCIACIÓN DE LA ACTUAL BASE DE DATOS ES EN EL DATUM WGS-84. LOS DATOS RECOPILADOS EN EL PROCESO DE ACTUALIZACIÓN CONSTITUYEN LA BASE DE DATOS PARA EL SIG DE LA CONTRALORIA GENERAL Y LA INFRAESTRUCTURA DE DATOS ESPACIALES DEL PAÍS YA QUE EL INSTITUTO GEOGRÁFICO NACIONAL TOMMY GUARDIA NO REALIZA ACTUALIZACIONES CARTOGRÁFICAS A NIVEL NACIONAL.

6 AVANCE DE LA ACTUALIZACIÓN CARTOGRÁFICA PARA EL 2010
ACTUALIZACIÓN EN CAMPO: 65% ACTUALIZACIÓN EN LAS BASES DE DATOS DEL SERVIDOR (OFICINA): 57% PERSONAL: 85 FUNCIONARIOS ENTRE DIGITALIZADORES, CAPTURADORES, SEGMENTADORES Y PERSONAL DE CAMPO. EQUIPO: COMPUTADORAS, LAPTOP, GPS, SERVIDORES DE 4 TERABAYTES DE DISCO DURO, CARGADORES SOLARES, REVERSORES DE CORRIENTE. TURNOS DE TRABAJO: 7:00 AM A 3:00 PM; 3:00 PM A 10:00 PM PROGRAMAS: GEOMEDIA 6; ARCGIS 9.1; PATHFINDER OFFICE 3.10; BASE DE DATOS ORACLE.

7 REPÚBLICA DE PANAMA SUPERFICIE: 75,517 KM2 POBLACIÓN (CENSO 2000): 2,831,364 VIVIENDAS PARTICULARES OCUPADAS (CENSO 2000): 684,560 FUENTE: DIVISIÓN POLÍTICA ADMINISTRATIVA, REVISADA EN JULIO DEL 2008

8 PROCESOS DE LA ACTUALIZACIÓN CARTOGRÁFICA PRECENSAL
INVENTARIO NACIONAL DE LAS FUENTES CARTOGRÁFICAS ESTRUCTURAR EL MODELO DE DATOS COMPRA DE EQUIPOS CAPACITACIÓN DE PERSONAL DIGITALIZACIÓN DE MAPAS TOMANDO COMO FUENTE ORTOFOTOS E IMÁGENES DE SATÉLITE SALIDA AL CAMPO CON BASES DE DATOS DIGITALIZADAS, ORTOFOTO, IMÁGENES DE SATÉLITE Y RECEPTORES GPS CAPTURA DE DATOS (EDIFICIOS, PUENTES, ANTENAS, CALLES, ETC.) CON GPS CARGAR LOS DATOS A LAS COMPUTADORAS PORTATILES PARA COMPILAR LOS DATOS BASES, SEGMENTARLOS Y LUEGO PONERLOS EN EL SERVIDOR REVISAR CON DETALLE LA INFORMACIÓN PUESTA EN EL SERVIDOR Y DAR DE ALTA A LA MISMA.

9 PROCESO DE ACTUALIZACIÓN CARTOGRÁFICA PARA LOS CENSOS NACIONALES DEL 2010
Ortofotos Imágenes Satelitales Trabajo de Campo

10 FOTOGRAFÍA SATELITAL QUICKBIRD CIUDAD DE PANAMÁ

11 IMÁGEN GOOGLE EARTH

12 RECEPTORES GPS PARA LA ACTUALIZACIÓN CARTOGRÁFICA
Recon Geo Explorer XM Garmin Geo Explorer XT

13 DICCIONARIO DE DATOS DEL RECEPTOR GPS
Lista de entidades a clasificar y capturar Atributos de la característica o entidad En este caso 1_ESTRUCT_P

14 ACTUALIZACIÓN CARTOGRÁFICA CON RECEPTOR GPS

15 LEVANTAMIENTO DE COORDENADAS CON RECEPTOR GPS

16 Datos GPS pasados a base de datos geográficas en formato shape y volcados sobre una imagen satelital en color verdadero. Los datos provienen directamente del diccionario de datos generados para tal fin.

17 ARCHIVOS DEL RECEPTOR GPS Y ATRIBUTOS DE LAS ESTRUCTURAS

18 RED VIAL Y ESTRUCTURAS CAPTURADAS CON RECEPTOR GPS

19 CORREGIMIENTO CERRO LARGO
ORTOFOTO PROVINCIA DE HERRERA DISTRITO DE OCÚ CORREGIMIENTO CERRO LARGO LOS ÁNGELES

20 CAPTURA DE LA INFORMACIÓN CARTOGRÁFICA DIGITAL EN OFICNA

21 ATRIBUTOS DE LA BASE DE DATOS
DIVISIÓN POLÍTICA HIDROGRAFÍA

22 ATRIBUTOS DE LA BASE DE DATOS
RED VIAL ESTRUCTURAS

23 ATRIBUTOS DE LA BASE DE DATOS
MANZANAS LUGARES POBLADOS

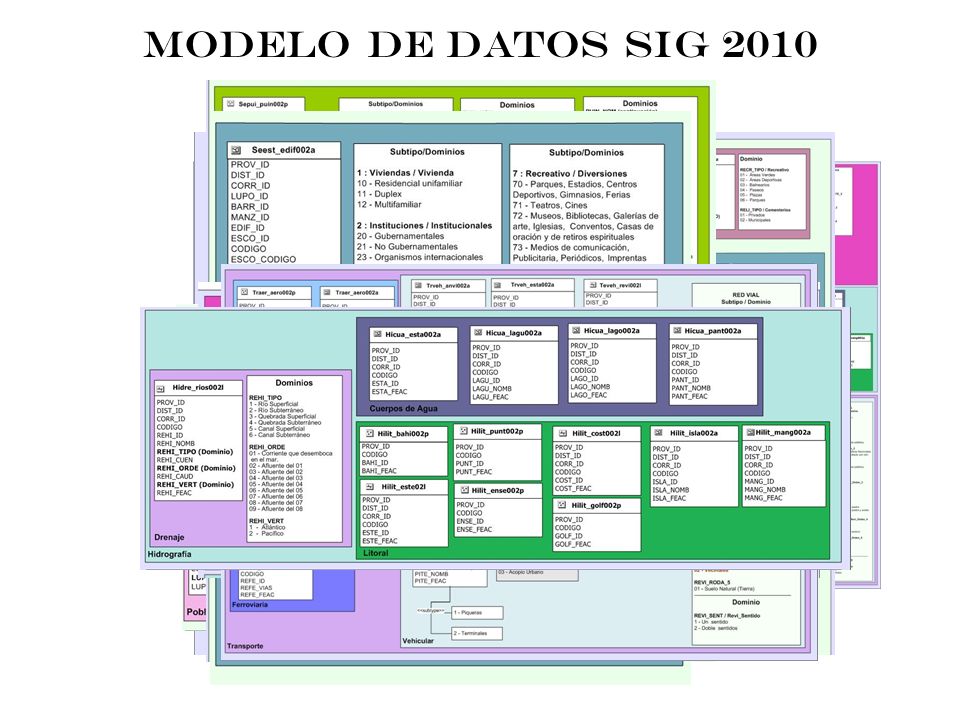

24 MODELO DE DATOS SIG 2010

25 MUCHAS GRACIAS
