ESTRUCTURAS
2

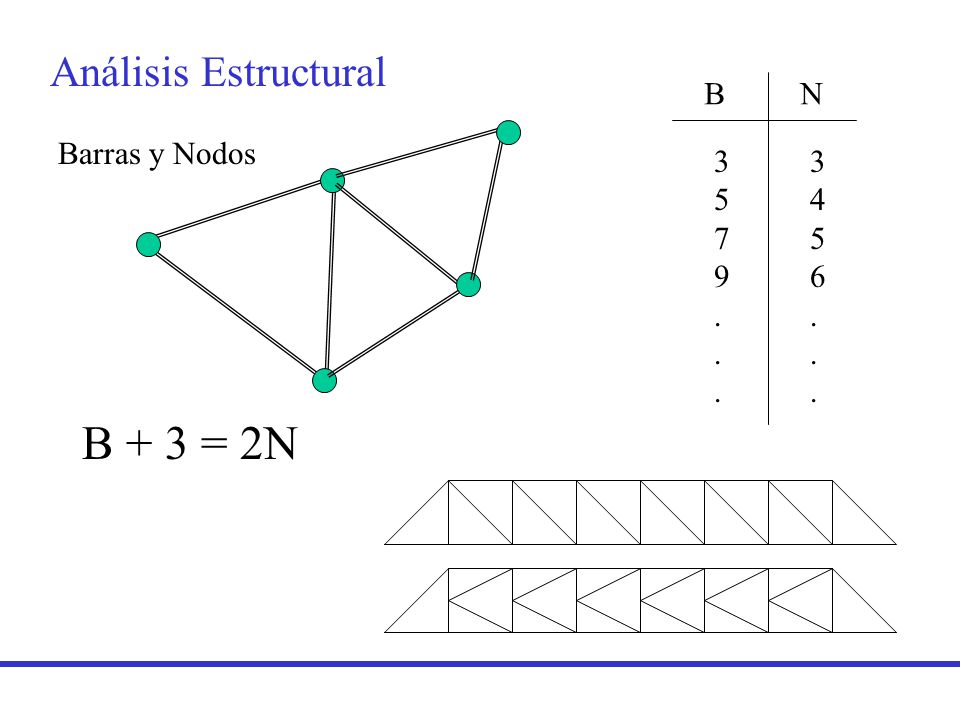

Análisis Estructural B N 3 5 7 9 . 4 6 Barras y Nodos B + 3 = 2N
3

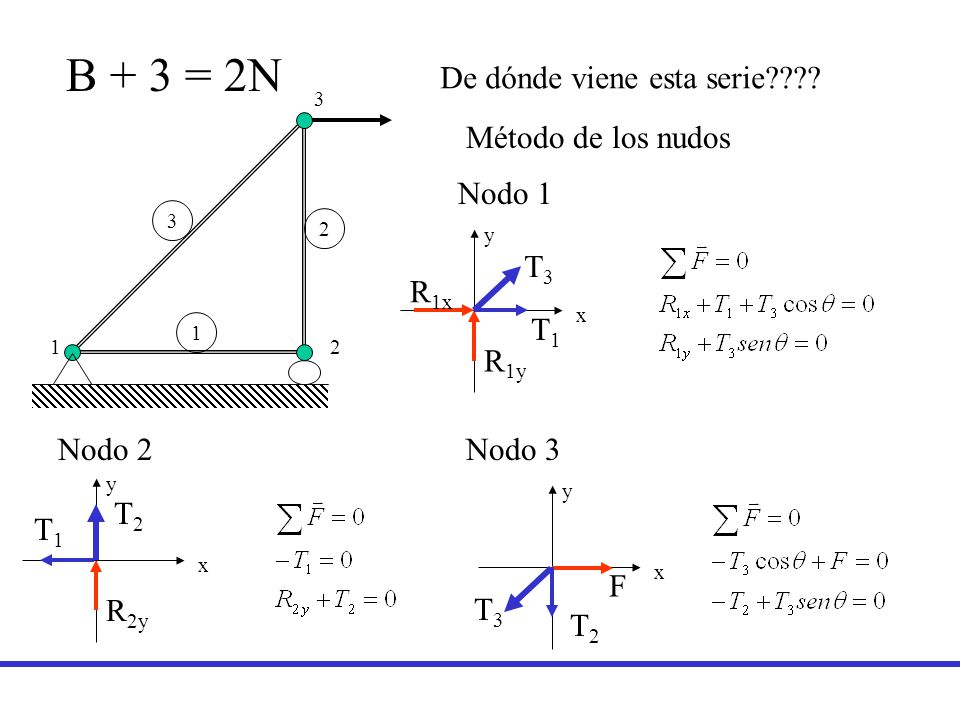

B + 3 = 2N De dónde viene esta serie???? Método de los nudos Nodo 1 T3
y T3 R1x x T1 1 1 2 R1y Nodo 2 Nodo 3 y y T2 T1 x x F R2y T3 T2
4
2N = B + 3 Agrupando ecuaciones isoestática Vector Fuerzas externas
Se tienen 6 ecuaciones y 6 incógnitas, ecuaciones por nodo y 3 reacciones 2N = B + 3 isoestática Vector Fuerzas externas Vector Fuerzas incógnitas Matriz Geométrica
5
2N = B + 3 Hiperestática 2N < B + 3 Mecanismo 2N > B + 3
Clasificación de las Estructuras 2N = B + 3 2N < B + 3 2N > B + 3 Isoestática Hiperestática Mecanismo N=6 B=9 N=6 B=10 2N = B + 3 2N < B + 3 N=4 B=4 2N > B + 3
6
Cálculo de estructuras hiperestáticas
1 2 3 Nodo 4 y 2 1 3 T2 T3 T1 x 4 F F Se tienen 2 ecuaciones y tres incógnitas d3 d1 d2 q Esta es la tercera ecuación Aplicando la Ley de Hooke se tiene
7
Reemplazando en las ecuaciones de equilibrio se tiene:
Escrito en forma matricial se tiene:
8
Vector Fuerzas externas
Vector Desplazamientos incógnitas Matriz de Rigidez Se sabe que: Entonces se tiene:
9
METODO DE LA RIGIDEZ Caso Unidimensional Problema x k1 k2 k3 Modelo u1
10
Para cada elemento k1 u1 u2 U11 U12 k2 u2 u3 U22 U23 k3 u3 u4 U33 U34
11
Ensamblando Matrices Equilibrio en los nodos
12
Si hacemos k1= k2= k3=k tenemos
13

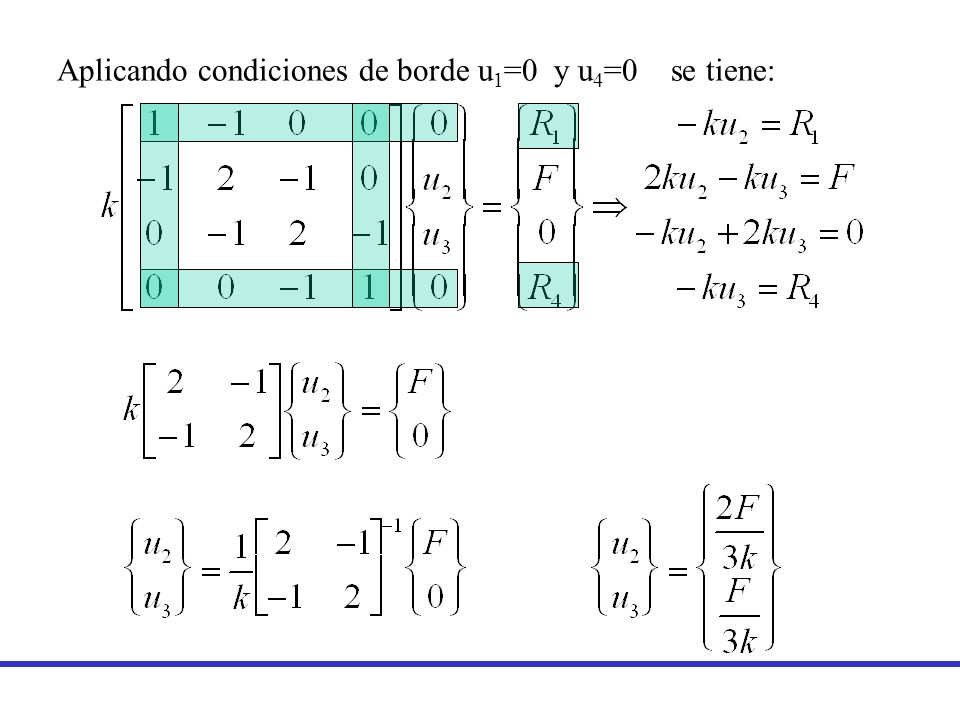

Aplicando condiciones de borde u1=0 y u4=0 se tiene:
14
Volviendo al problema u1=0 y u4=0 2F/3 2F/3
15
F/3 F/3 F/3 F/3
16
Generalizando se tiene
Desplazamientos desconocidos Desplazamientos conocidos Fuerzas conocidas Fuerzas desconocidas
17
Resolviendo la primera fila se tiene
Resolviendo la segunda fila se tiene
18
Estructuras en 2-D Elemento barra vj a ui vi uj x y Vi Ui Uj Vj
19
Modelo matemático
20

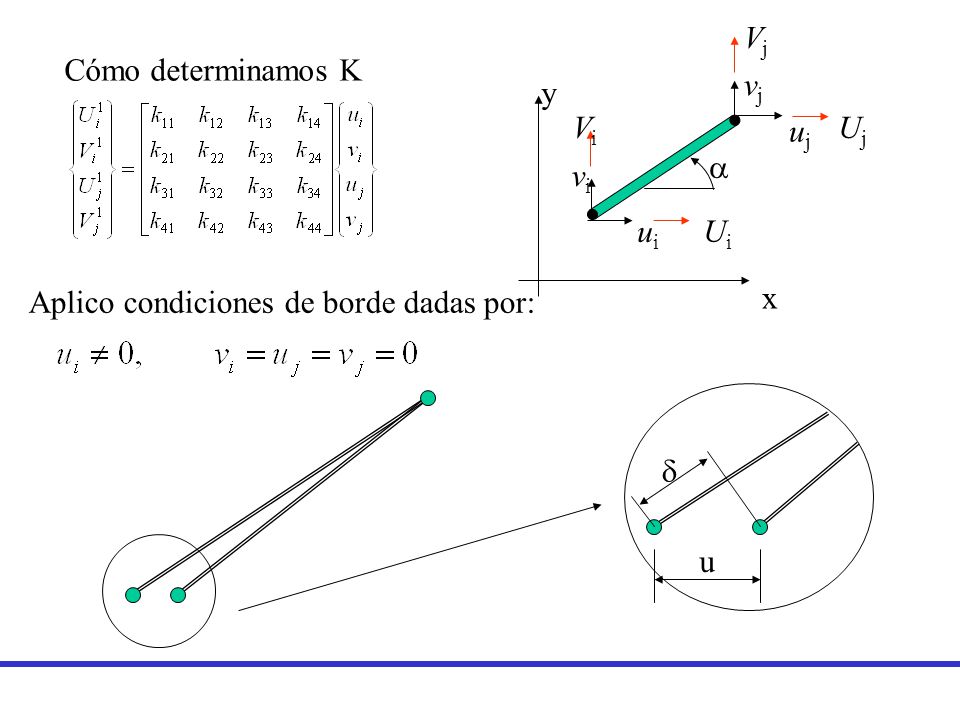

vj a ui vi uj x y Vi Ui Uj Vj Cómo determinamos K Aplico condiciones de borde dadas por: d u
21
Vi F d u Ui
22
Para las otras columnas se procede con las siguientes condiciones de borde
23
MATRIZ de RIGIDEZ en 2-D
24
Tarea: Determinar matriz de rigidez de elemento barra en 3-D x y z i j a b
25
Estructuras en 2-D Elemento Viga vj, Vj vi, Vi qj, Mj qi, Mi ui, Ui uj, Uj
26
Determinación de los coeficientes
Observe que los GdL correspondientes a U, son los que cuantifican la tracción y compresión, además nunca producirán flexión. Por lo tanto hay una total independencia con las otras variables.
27
Determinación de los coeficientes
Condiciones de borde dadas por: vi, Vi qi, Mi vj, Vj qj, Mj x Ecuaciones:
28
Aplicando a condiciones de borde a las ecuaciones se tiene
29
Condiciones de borde dadas por:
vj, Vj vi, Vi qi, Mi x qj, Mj x Ecuaciones:
30
Aplicando a condiciones de borde a las ecuaciones se tiene
31
Condiciones de borde dadas por:
vj, Vj vi, Vi qi, Mi x qj, Mj x Ecuaciones:
32
Aplicando a condiciones de borde a las ecuaciones se tiene
33
Condiciones de borde dadas por:
vj, Vj vi, Vi qi, Mi x qj, Mj x Ecuaciones:
34
Aplicando a condiciones de borde a las ecuaciones se tiene
35
Matriz de rigidez Elemento Viga
36
Ejemplo: v3, Barra 3 u3, v2, u2, 1 45 2 Viga F v1, v2, 1.0m q2, u2, q1, u1,
37
Barra v3, u3, 135 v2, u2,
38

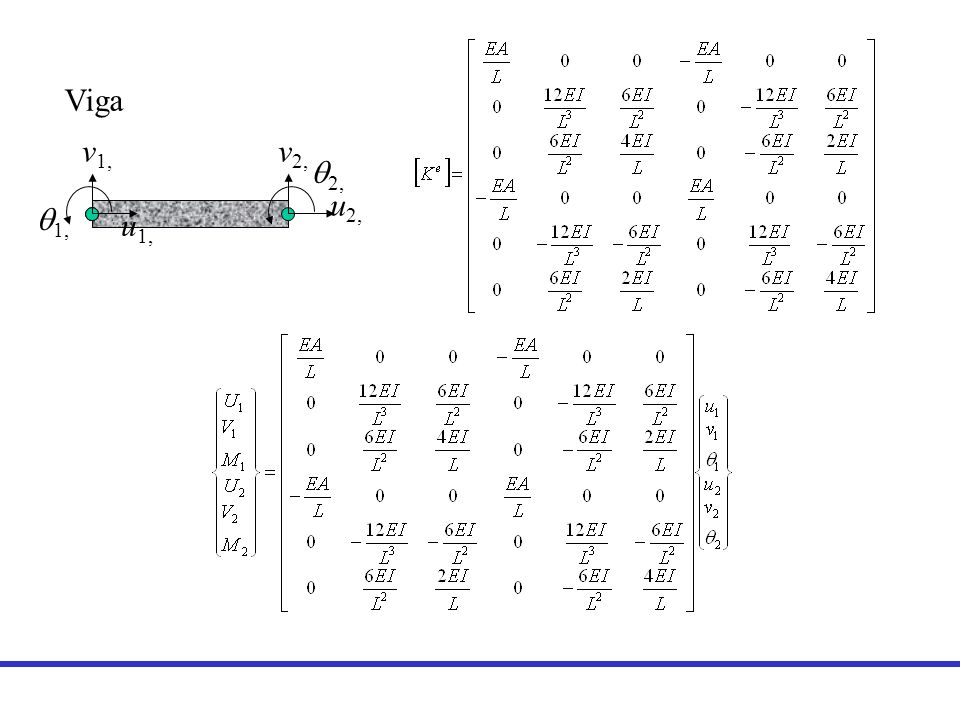

Viga v2, u2, v1, u1, q1, q2,
39
Ensamble de matrices
40
Aplicando condiciones de borde
41
F=10000 E=2.0x1011 Pa L= 1.0 m A=0.01 m2 Ab=0.001 m2 I=8.33x10-6 m4
42
Cambio de Coordenadas Viga
u2, v1, u1, q1, q2, v2, q2, u2, v1, q1, u1,
43
Transformación de Coordenadas Y
p Yp x y a xp yp a a Y0 X X0 Xp
44
Donde R es la matriz de rotación en 2-D
X Y x y p a r0 rpL rp Si hacemos coincidir los orígenes de los sistemas coordenados tenemos Donde R es la matriz de rotación en 2-D Se puede ampliar a cualquier tipo de vector
45
Si se trata de fuerzas tenemos
Observe que R es una matriz ortogonal, entonces su inversa es igual a la traspuesta. Por otra parte se tiene
47
Tarea: Determinar matriz de rigidez de elemento viga en 3-D j z y a i b x
