1 Maquinaria e implementos agricolas MC Juan Manuel Vargas

2 MAQUINARIA (challenger) IMPLEMENTOS

3 ESPECIFICACIONES

4 Marca y modelo Versión 2 ruedas motrices doble tracción cuatro ruedas motrices bastidor articulado Motor cilindrada regimen nominal del motor Refrigeración agua aire aire + aceite

5 Potencia a la toma de fuerza
540 a 1000 rpm Categoria I /35 II.- 21/35 III.- 20/45 Tipo dependiente independiente (alternas) proporcional al avance Consumo específico de combustible g de combustible que producen 1 kWh

6 Sistema hidraulico caudal de la bomba de aceite en regimen nominal presión nominal enganche tripuntal de 3 categorías I.- menos de 35 kw de potencia II.- 35 a 75 kw III.- 70 o mas kw de potencia capacidad de elevación de los brazos Transmisión numero de marchas totales sincronizadas (en movimiento) bloqueo de ruedas traseras (manual o hidraulico) Dirección mecánica asistida

7 Enganches de un punto pivote, ganchos... barra de tiro Nueumáticos alto / ancho / diámetro del rin Dimensiones Peso vacio % de distribución

8

9 FORD 6610 2 ruedas motrices 4 cilindros (4,393 m3) Regimen nominal 2100 rpm Refrigeración de agua Potencia de toma a regimen nominal 54.8 kW Consumo de combuestible 295 g/kWh Tomas de fuerza categoria I independiente bajo regimen normalizado y 1000

10 Sist. Hidraulico caudal de bomba l/min enganche tripuntal trasero tipo II elevación 2664 kg Transmisión 8 adelante, 4 atrás, sincronizadas bloqueo trasero manual Dirección mecánica Dimensiones 174 x 369 cm 265 cm altura maxima 222 cm entre ejes 2844 kg, vacío 32% delantero

11 ARADOS

12 Arados por acoplamiento arrastados suspendidos
semisuspendidos (rueda trasera) por labor primarios (25-30 cm) secundarios (15 cm) especiales (subsoleo) por forma del brazo

13 VERTEDERA labor primaria inversión de la capa arable aumento de poros enterrado de materia orgánica Componentes reja.- insición al suelo frente.- rotura e inicio del volteo ala.- volteo y depósito al surco contiguo

14

15 DISCO disminuye la fricción discos con inclinación epecífica (10 a 20°) en terrenos secos, pesados, pedregosos Tipos de borde liso con biselado interior o exterior borde escotado Inclinación del brazo respecto al tractor (40 45°) Inclinacion en el brazo (10 a 20°) > angulo < velocidad de giro

16

17 vs

18 De cince (subsolador)

19 Fresadoras

20 En una pasada airean el terreno y homogenizan
De gran profundidad (hasta 45 cm) La mas usual es la de eje transversal

21 Rastras

22

23 Niveladoras

24 La niveladora dispone de un ángulo de ataque regulable que puede ser de 0º,15º, 30º o 45º.
Asimismo, el giro vertical también puede oscilar entre los 0º, 15º y 30º grados. La niveladora cuenta con un descentramiento mecánico y láminas reversibles que pueden ser sustituídas. El ángulo de ataque en este modelo puede regularse entre los 0º, 22,5º y 45º.

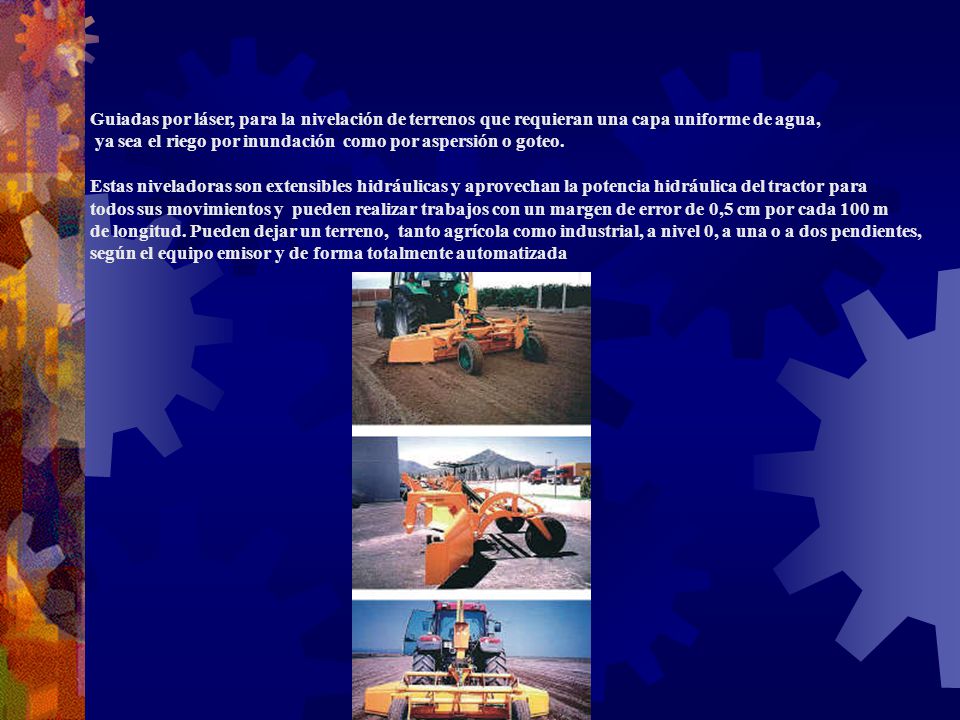

25 Guiadas por láser, para la nivelación de terrenos que requieran una capa uniforme de agua,
ya sea el riego por inundación como por aspersión o goteo. Estas niveladoras son extensibles hidráulicas y aprovechan la potencia hidráulica del tractor para todos sus movimientos y pueden realizar trabajos con un margen de error de 0,5 cm por cada 100 m de longitud. Pueden dejar un terreno, tanto agrícola como industrial, a nivel 0, a una o a dos pendientes, según el equipo emisor y de forma totalmente automatizada

26 Surcador

27

28 Sembradoras

29 Colocar las semillas en las condiciones requeridas para su
desarrollo. Diferentes tipos de siembra cobertura total.- sin cuidados específicos líneas.- dejando paso para la maquinaria Formas de siembra al voleo.- al azar línea o chorrillo.- (líneas de1 a 6 cm) a golpe.- grupo definido equidistante monograno o precisión.- individual

30 Sistemas de siembra: en surco en caballón o en cerro en llano Capacidad de maquinaria 1 a 8 cm de profundidad 2 a 250 kg/ha 70,000 a 150,000 semillas/ha long ancho kg/ha cm/lineas profund mm mm cm Avena Maíz

31 Tipos de sembradoras voleo.- semillas pequeñas cetrífugas (abonadoras) descarga libre (análoga de línea sin entierro) en línea.- abrir surco, depositar semilla, enterrarla, comprimir el suelo. Apertura de surco y entierro rejas asurcadoras discos o cuchillas concavas Depósito mecánico o neumático Comprimir rodillos o barras

32

33 Segadoras

34 Por el tipo de corte alternativas (2) corte homogéneo rotativas (1) corte en desgarre Cuchillas lisas aserradas Segadoras Rotativas eje horizontal .- similar a la fresadora de giro opuesto conocidas como mayal o segadora acondicionadora trabajan en forrajes acamados

35 eje vertical por la rotación de tambores, discos o cuchillas necesitan de faldones

36 Henificadoras

37 Pretenden acelerar el proceso disminuir el número de pasadas UNIFICAR el tiempo de secado de hoja-tallo Tipos segadora-picadora de mayal (ya descrita) acondicionadoras rompe, desgarra y aplasta por rodillos básicamente (liso, acanalado y mixto) rastrillo volteador-hileradores para hilerar, esparcir, airear y voltear suaves incluso a 10 km/hr

38

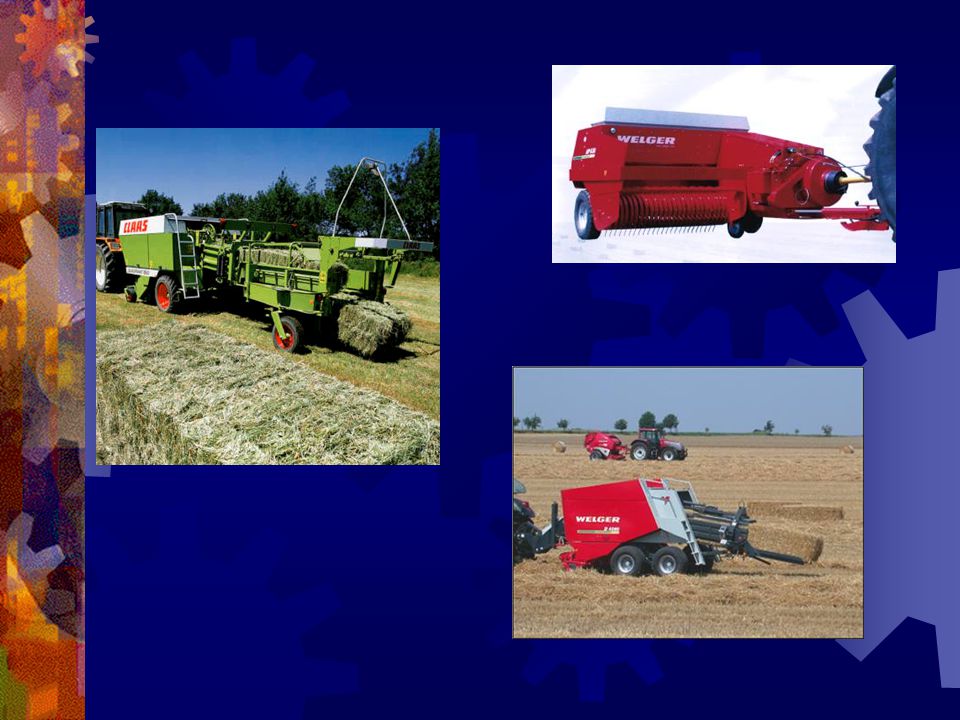

39 Empacadoras

40

41 Picadoras

42

43 Varios

44

45

46 LABOR Km / hr subsolador 5-8 arado 5-9 Siembra voleo 6-10 Siembra chorrillo 4-8 Siembra precision segadoras 8-11 rastrillo 6-11 empacadora 3-7

47
