PROPUESTA DE PROYECTOS PRIORITARIOS DE ACUEDUCTO Y ALCANTARILLADO PARA LA CIUDAD DE CARTAGENA Noviembre de 2010.

Presentación del tema: "PROPUESTA DE PROYECTOS PRIORITARIOS DE ACUEDUCTO Y ALCANTARILLADO PARA LA CIUDAD DE CARTAGENA Noviembre de 2010."— Transcripción de la presentación:

1 PROPUESTA DE PROYECTOS PRIORITARIOS DE ACUEDUCTO Y ALCANTARILLADO PARA LA CIUDAD DE CARTAGENA
Noviembre de 2010

2 SITUACION ACTUAL Y AVANCES EN ACUEDUCTO Y ALCANTARILLADO
Cartagena de Indias, ha presentado un avance en materia de prestación de servicios de acueducto y alcantarillado: INDICADORES 1995 2010 Cobertura de Acueducto 73% 99% (95%) Cobertura de Alcantarillado 60% 86.5% (82%) Usuarios Atendidos Acueducto 92,572 208,970 Usuarios Atendidos Alcantarillado 77,553 181,087 Longitud Red de Acueducto 700 1445 Longitud Red de Alcantarillado 500 1011

3 Ampliación Capacidad de Planta de Tratamiento
EJECUCIÓN Y PUESTA EN MARCHA DEL PLAN MAESTRO DE ACUEDUCTO Y ALCANTARILLADO DEL CIUDAD Ampliación Capacidad de Planta de Tratamiento Sistema Integrado de pretratamiento y Disposición Final Inicio de la Prestación del Servicio en Zona Norte y Barú Construcción Infraestructura Matriz de Alcantarillado y Saneamiento de los cuerpos de Agua

4 PANORAMA DE CRECIMIENTO DE LA DEMANDA
SECTORES HIDRAULICOS CON CRECIMIENTO SIGNIFICATIVO DE DEMANDA: CARMELO, COLINAS Y NARIÑO. Densificación de los Barrios Bocagrande, Castillogrande, Laguito, Centro, Boquilla y Manga, en la Sectorización Nariño Cartagena se ha convertido en ciudad importante en el país para tener una segunda vivienda, en la Zona Norte Se ha registrado un crecimiento en la Zona Industrial de Mamonal, lo cual requiere cantidades importantes de agua cruda y potable Los programas de vivienda de interés social están en auge en la sectorización Colinas. La magnitud de los proyectos es superior a lo esperado Creciente demanda para proyectos en la Isla de Baru

5 PANORAMA DE CRECIMIENTO DE LA DEMANDA
AUMENTO EN LA DISTRIBUCIÓN DE AGUA EN LOS SECTORES CON CRECIMIENTO SIGNIFICATIVO CAUDAL DISTRIBUIDO EN LA CIUDAD Caudal distribuido promedio m3/día Año Cartagena Incremento 2004 185,759 2005 183,906 -1,853 2006 181,383 -2,523 2007 182,479 1,096 2008 187,532 5,053 2009 197,468 9,936 2010 197,544 76 Caudal distribuido promedio m3/día Año Carmelo Nariño Colinas Mamonal 2004 31,200 28,300 19,900 11,000 2005 32,100 21,500 12,500 2006 31,900 29,000 22,300 12,000 2007 33,400 29,500 23,100 13,100 2008 34,700 32,700 25,600 14,200 2009 37,282 32,817 27,351 15,417 2010 36,863 32,474 28,488 16,496

6 Optimización y Ampliación del Acueducto en la Ciudad
PROYECTOS PRIORITARIOS DE ACUEDUCTO Y ALCANTARILLADO DEL PLAN DE INVERSIONES TOTAL INVERSION $ 542,000 M$ Ampliación Acueducto Zona Norte Inversión: $168,000 M Infraestructura de Acueducto para VIS Inversión: $25,000 M Optimización y Ampliación del Alcantarillado de la Ciudad Inversión: $75,000 M Mar Caribe Optimizacion PTAP El Bosque Inversión : $24,000 M PTAP Albornoz Inversión: $72,000 M Acueducto Tierrabomba Inversión: $15,000 M Optimización y Ampliación del Acueducto en la Ciudad Inversión $20,000 M Tierrabomba Refuerzo conducciones de Agua Tratada para Zona Industrial e Isla de Barú Inversión: $45,000 M Mejoramiento Sistema De Bombeo De Agua Cruda Inversión: $95,170 M Mamonal Canal del Dique

7 PROYECTOS PRIORITARIOS DE ACUEDUCTO Y ALCANTARILLADO DEL PLAN DE INVERSIONES
RESUMEN DE COSTOS La Etapa I comprende desde 2011 al 2015 y La Etapa II comprende desde 2016 a 2025 Costos en millones de pesos

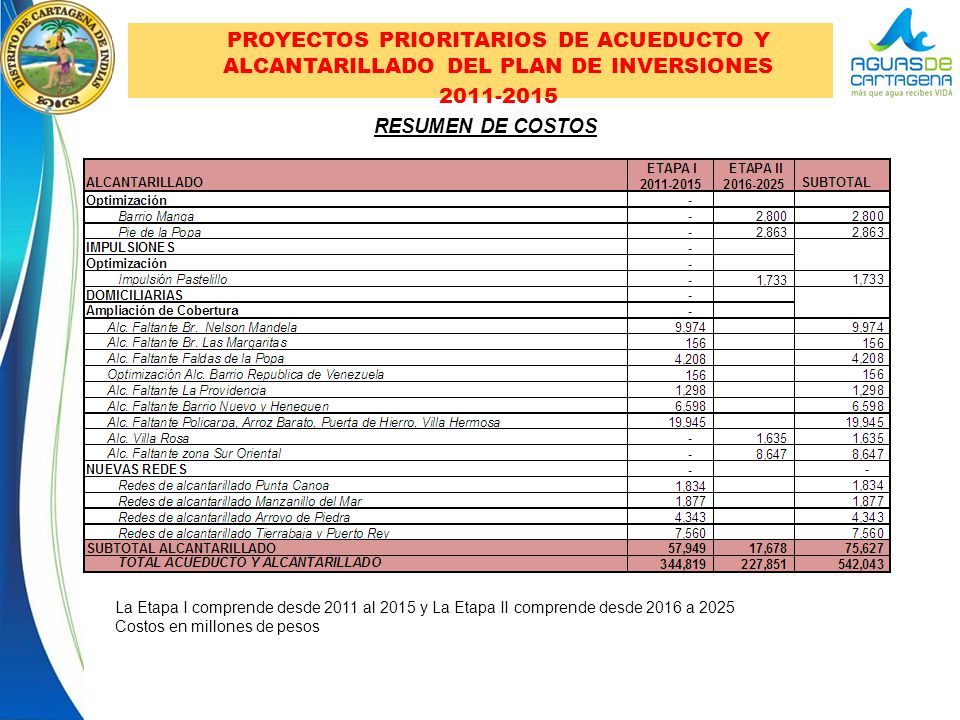

8 PROYECTOS PRIORITARIOS DE ACUEDUCTO Y ALCANTARILLADO DEL PLAN DE INVERSIONES
RESUMEN DE COSTOS La Etapa I comprende desde 2011 al 2015 y La Etapa II comprende desde 2016 a 2025 Costos en millones de pesos

9 SOLUCION PARA EL ABASTECIMIENTO DE LA ZONA NORTE DE CARTAGENA

10 SOLUCION PARA EL ABASTECIMIENTO DE LA ZONA NORTE DE CARTAGENA
Aprovechamiento Acuífero de Arroyo Grande Características Principales: Aprovechamiento Embalse Arroyo Tabacal ( en articualación con el Plan Maestro de Drenajes)y Aprovechamiento Acuífero de Arroyo Grande Población aprox. a abastecer: hab. Número de Viviendas: Costo total de la inversión: M$ Esquema de Financiación Valor a Aportar (millones) % Promotores ZN 45,000 27% Distrito 50,000 30% Recursos en Gestión 73,000 43% Total Inversión 168,000 100% Aprovechamiento Embalse Arroyo Tabacal

11 ZONA INDUSTRIAL DE MAMONAL
UNA VEZ SE REALICEN LOS PROYECTOS DE AMPLIACIÓN DE LA CONDUCCION MAMONAL Y LA CONSTRUCCIÓN DE LA NUEVA PLANTA DE TRATAMIENTO DE AGUA POTABLE EN ALBORNOZ, SE PODRÁ ATENDER LA MAYOR DEMANDA DE AGUA DE LA INDUSTRIA EN LA ZONA DE MAMONAL.

12 ACUEDUCTO ZONA INDUSTRIAL DE MAMONAL AMPLIACION CONDUCCION MAMONAL
1 3 2 4 5 6 7 PLANTA DE TRATAMIENTO Pasacaballo MAR CARIBE Policarpa Propilco Ecopetrol Royalco Cartagas Maltería AMPLIACION CONDUCCION MAMONAL Esta conducción será instalada en la carretera hacia Mamonal, desde el barrio Ceballos hasta inmediaciones del corregimiento de Pasacaballos. Esta obra requiere las siguientes actuaciones: Interconexión Tanque Carmelo Refuerzo Nuevo Bosque - Vimarco Interconexión Vimarco Interconexión Puente Bellavista Refuerzo Bellavista – Royalco Refuerzo Royalco – Cartagas Extensión Cartagas - Maltería

13 ACUEDUCTO ZONA INDUSTRIAL DE MAMONAL
NUEVA PLANTA DE TRATAMIENTO DE AGUA POTABLE ALBORNOZ Debido al crecimiento Urbanístico presentado en los últimos años en la ciudad de Cartagena, se ha evidenciado la necesidad de construir una nueva Planta de Tratamiento para cubrir estos requerimientos, que se localizaría en las Colinas de Albornoz. Esta nueva Planta está proyectada para una capacidad de m3/día, pero a corto plazo se planea construir una primera etapa de m3/día. Componentes: ESTACION DE BOMBEO DE AGUA CRUDA ALBORNOZ Q=96,000m3/día H=85m IMPULSION DE AGUA CRUDA DN 1,400mm GRP PLANTA DE TRATAMIENTO Y DEPOSITO ALBORNOZ 80,000m3/día ,000m3 CONDUCCION DE AGUA POTABLE DN 1,200mm GRP COSTO TOTAL DEL PROYECTO : $90,150 M$ Esquema de Financiación Valor a Aportar (millones) % Recursos Gestionados por el Distrito ante Cooperación Española 17,460 19% Recursos del Distrito vigencia 2011 22,566 25% Recursos en Gestión 50,124 56% Total Inversión 90,150 100%

14 EXPANSION DE ACUEDUCTO EN LA ZONA INSULAR Y ALCANTARILLADO FALTANTE EN LA CIUDAD

15 Esquema de Financiación Valor a Aportar (millones)
EXPANSION DE ACUEDUCTO EN LA ZONA INSULAR Y ALCANTARILLADO FALTANTE EN LA CIUDAD Optimización del alcantarillado de Manga y Pie de la Popa, Alcantarillado Faltante en Policarpa, Arroz Barato, Puerta de Hierro, Villa Hermosa, Manzanillo del Mar, Arroyo de Piedra , entre otros. COSTO TOTAL: $ M$ Solución de Agua potable a los corregimiento de la zona Insular, con la suministro de agua con Desaladoras a las poblaciones de Tierrabomba, Punta Arena, Caño del Oro, Bocachica, Orika, Barú, Isla Fuerte y Mucura. Esquema de Financiación Valor a Aportar (millones) % Recursos Dividendos del Distrito en Acuacar (próximos 10 años) 43,000 39% Recursos en Gestión 67,000 61% Total Inversión en Acueducto y Alcantarillado 110,000 100% COSTO TOTAL: $ M$

16 GESTIÓN DE RECURSOS POR PARTE DE LA ADMINISTRACION DISTRITAL
RECURSOS AECID ($27,707). Alcantarillado Barrio Nelson Mandela $6.322 M PTAP Albornoz $ M Instalaciones hidráulico sanitarias en zona Sur Oriental – fase I . $3.925 M RECURSOS FONDO NACIONAL DE REGALIAS ($19,200) Obras de la Infraestructura Matriz de Acueducto y Alcantarillado Fase I, para el proyecto Ciudad del Bicentenario. Villa Fanny Nazareno Las vegas 7 de diciembre La Sierrita Los Trupillos

17 GRACIAS POR SU ATENCIÓN
