R1 representa la resistencia del embobinado

Presentación del tema: "R1 representa la resistencia del embobinado"— Transcripción de la presentación:

1 R1 representa la resistencia del embobinado
Resultados de simulación de transformador no lineal usando la versión de evaluación de Pspice Ver 8.0 R1 representa la resistencia del embobinado Re reprersenta las pérdidas de eddy Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

2 EJEMPLO DE USO DE CIRCUITO MAGNETICO NO LINEAL (CORE6A.CIR)
*NO INCLUYE NI PERDIDAS DE EDDY NI DE HISTERESIS .OPTIONS ITL5=0 ITL4=1000 .TRAN uic V1 1 0 SIN( ) R LM LS KM LM LS .98 KCORE RL K .MODEL KCORE CORE(AREA=4.0 A=1.0E3 C=1.0 K=0000 path=10.0 ms=1e6) .probe .four 60 i(r1) .END Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

3 *NO INCLUYE NI PERDIDAS DE EDDY NI DE HISTERESIS
Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

4 Corriente del primario con el transformador en vacío
*NO INCLUYE NI PERDIDAS DE EDDY NI DE HISTERESIS Corriente del primario con el transformador en vacío Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

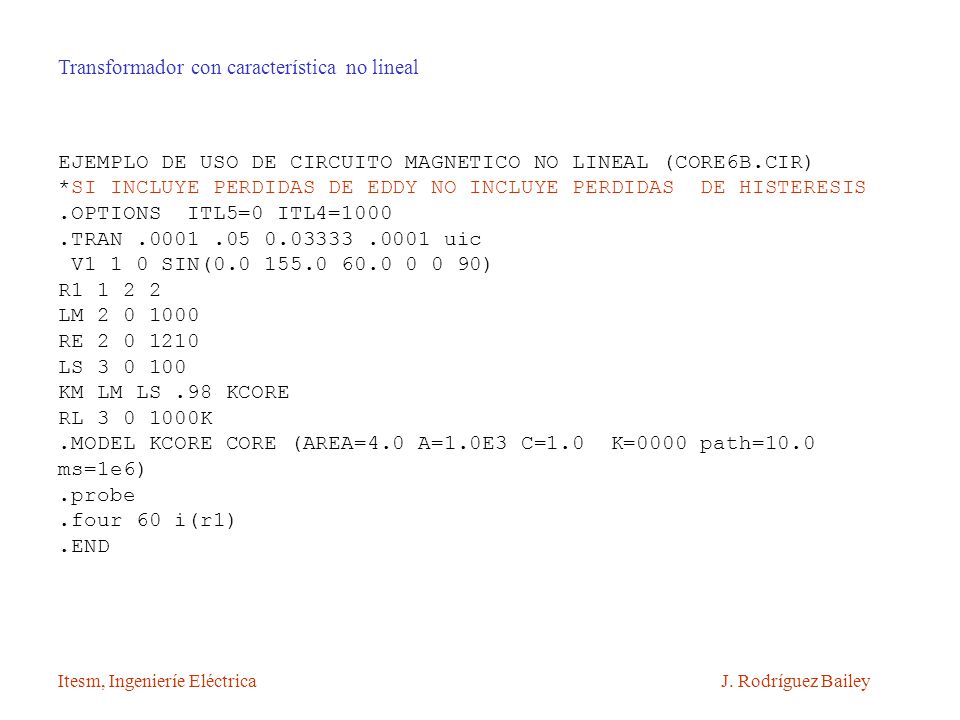

5 EJEMPLO DE USO DE CIRCUITO MAGNETICO NO LINEAL (CORE6B.CIR)
*SI INCLUYE PERDIDAS DE EDDY NO INCLUYE PERDIDAS DE HISTERESIS .OPTIONS ITL5=0 ITL4=1000 .TRAN uic V1 1 0 SIN( ) R LM RE LS KM LM LS .98 KCORE RL K .MODEL KCORE CORE (AREA=4.0 A=1.0E3 C=1.0 K=0000 path=10.0 ms=1e6) .probe .four 60 i(r1) .END Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

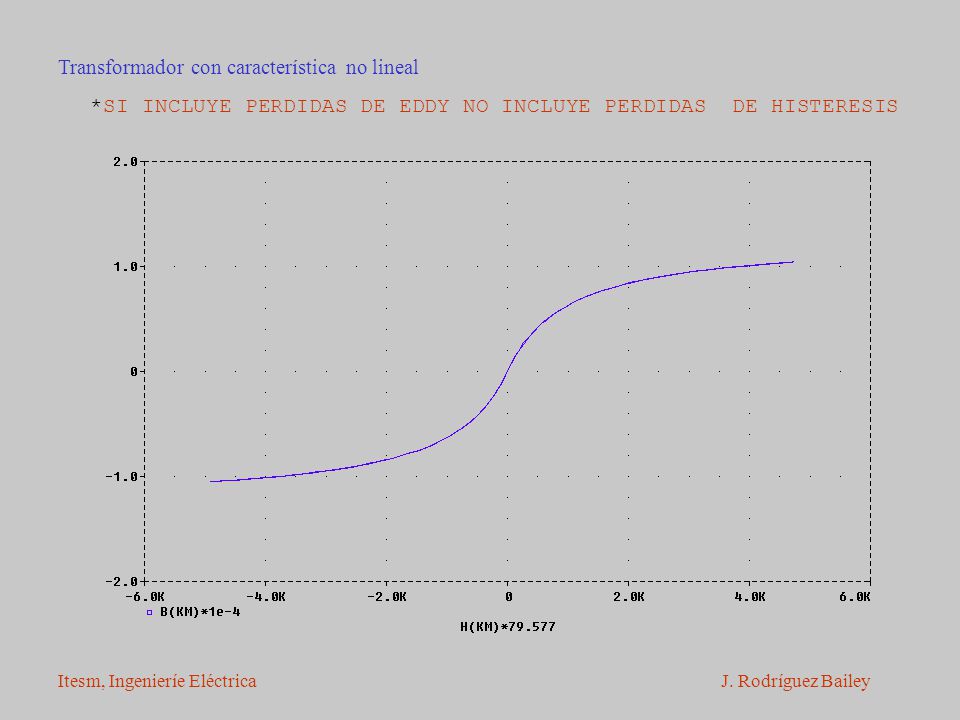

6 *SI INCLUYE PERDIDAS DE EDDY NO INCLUYE PERDIDAS DE HISTERESIS
Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

7 Corriente del primario con el transformador en vacío
*SI INCLUYE PERDIDAS DE EDDY NO INCLUYE PERDIDAS DE HISTERESIS Corriente del primario con el transformador en vacío Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

8 EJEMPLO DE USO DE CIRCUITO MAGNETICO NO LINEAL (CORE6C.CIR)
*NO INCLUYE PERDIDAS DE EDDY SI INCLUYE PERDIDAS DE HISTERESIS .OPTIONS ITL5=0 ITL4=1000 .TRAN uic V1 1 0 SIN( ) R LM LS KM LM LS .98 KCORE RL K .MODEL KCORE CORE (AREA=4.0 A=1.0E3 C=1.0 K=1000 path=10.0 ms=1e6) .probe .four 60 i(r1) .END Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

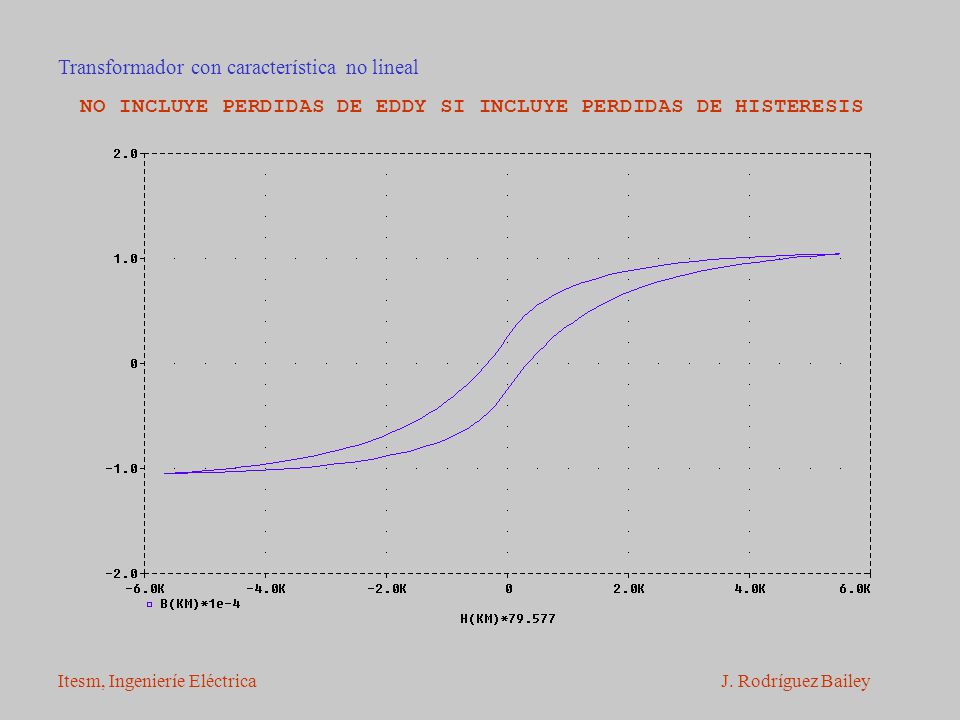

9 NO INCLUYE PERDIDAS DE EDDY SI INCLUYE PERDIDAS DE HISTERESIS
Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

10 Corriente del primario con el transformador en vacío
NO INCLUYE PERDIDAS DE EDDY SI INCLUYE PERDIDAS DE HISTERESIS Corriente del primario con el transformador en vacío Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

11 EJEMPLO DE USO DE CIRCUITO MAGNETICO NO LINEAL (CORE6D.CIR)
*INCLUYE PERDIDAS DE EDDY E INCLUYE PERDIDAS DE HISTERESIS .OPTIONS ITL5=0 ITL4=1000 .TRAN uic V1 1 0 SIN( ) R LM RE LS KM LM LS .98 KCORE RL K .MODEL KCORE CORE (AREA=4.0 A=1.0E3 C=1.0 K=500 path=10.0 ms=1e6) .probe .four 60 i(r1) .END Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

12 *INCLUYE PERDIDAS DE EDDY E INCLUYE PERDIDAS DE HISTERESIS
Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

13 Corriente del primario con el transformador en vacío
*INCLUYE PERDIDAS DE EDDY E INCLUYE PERDIDAS DE HISTERESIS Corriente del primario con el transformador en vacío Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

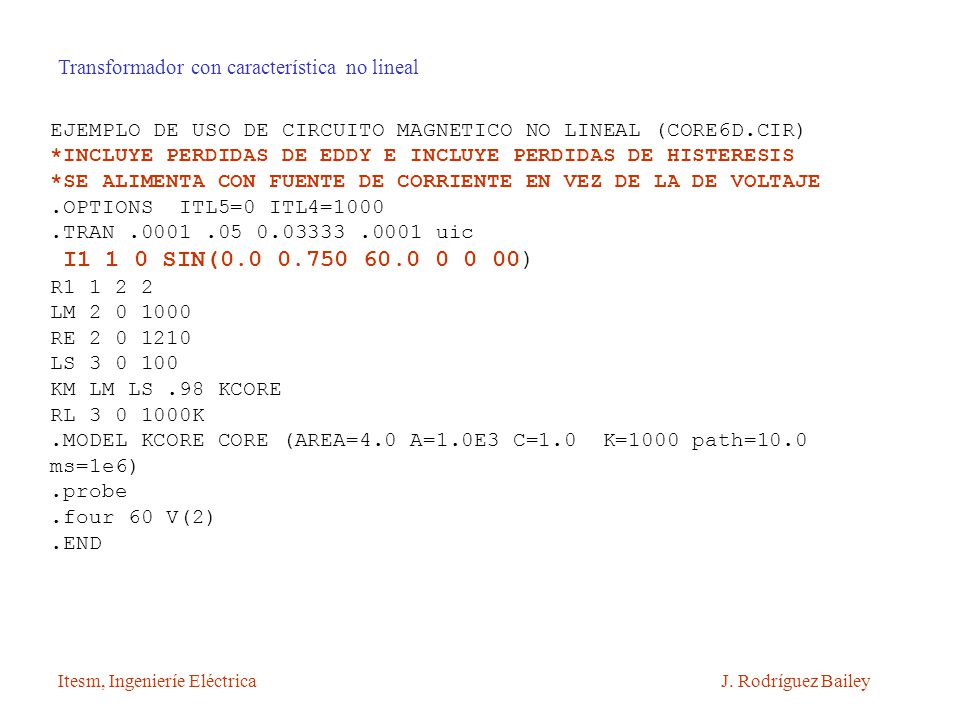

14 EJEMPLO DE USO DE CIRCUITO MAGNETICO NO LINEAL (CORE6D.CIR)
*INCLUYE PERDIDAS DE EDDY E INCLUYE PERDIDAS DE HISTERESIS *SE ALIMENTA CON FUENTE DE CORRIENTE EN VEZ DE LA DE VOLTAJE .OPTIONS ITL5=0 ITL4=1000 .TRAN uic I1 1 0 SIN( ) R LM RE LS KM LM LS .98 KCORE RL K .MODEL KCORE CORE (AREA=4.0 A=1.0E3 C=1.0 K=1000 path=10.0 ms=1e6) .probe .four 60 V(2) .END Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

15 *INCLUYE PERDIDAS DE EDDY E INCLUYE PERDIDAS DE HISTERESIS
*SE ALIMENTA CON FUENTE DE CORRIENTE EN VEZ DE LA DE VOLTAJE Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

16 Corriente del primario con el transformador en vacío
*INCLUYE PERDIDAS DE EDDY E INCLUYE PERDIDAS DE HISTERESIS *SE ALIMENTA CON FUENTE DE CORRIENTE EN VEZ DE LA DE VOLTAJE Corriente del primario con el transformador en vacío Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

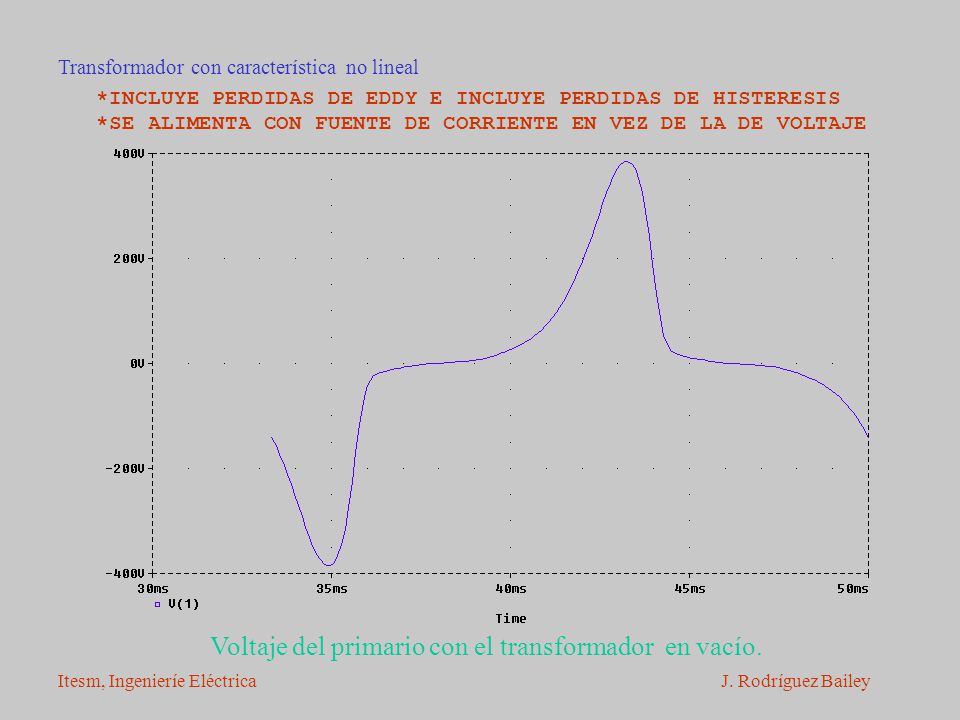

17 Voltaje del primario con el transformador en vacío.
*INCLUYE PERDIDAS DE EDDY E INCLUYE PERDIDAS DE HISTERESIS *SE ALIMENTA CON FUENTE DE CORRIENTE EN VEZ DE LA DE VOLTAJE Voltaje del primario con el transformador en vacío. Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

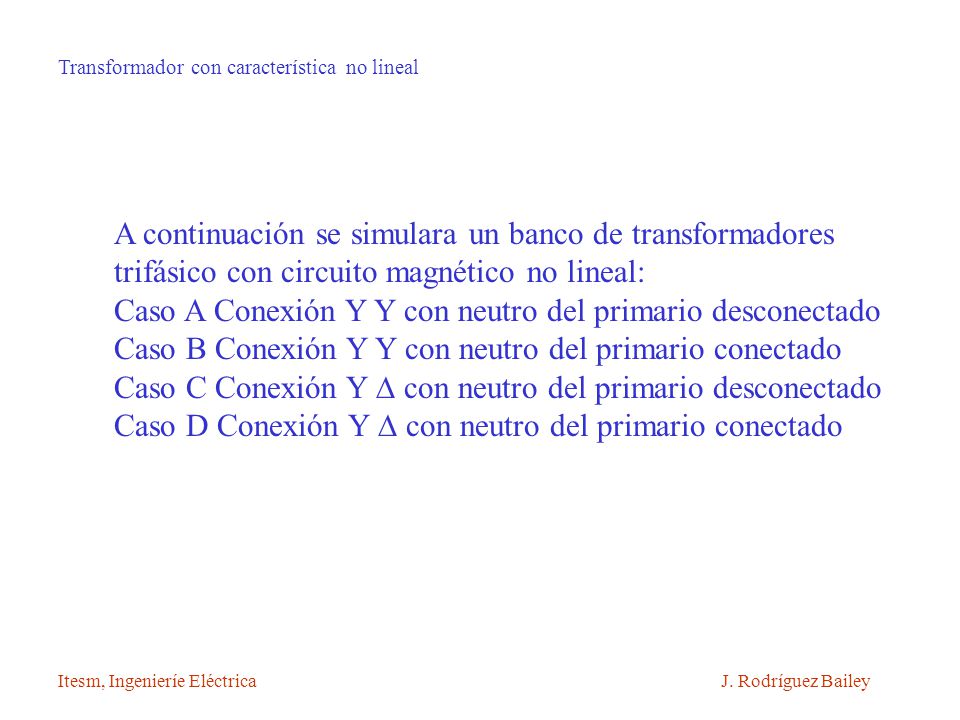

18 A continuación se simulara un banco de transformadores
trifásico con circuito magnético no lineal: Caso A Conexión Y Y con neutro del primario desconectado Caso B Conexión Y Y con neutro del primario conectado Caso C Conexión Y D con neutro del primario desconectado Caso D Conexión Y D con neutro del primario conectado Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

19 TRANSFORMADOR TRIFASICO ESTRELLA ESTRELLA CON NEUTRO DESCONECTADO
*CON CIRCUITO MAGNETICO NO LINEAL (CORE6TYY.CIR) *INCLUYE PERDIDAS DE EDDY E INCLUYE PERDIDAS DE HISTERESIS .OPTIONS ITL5=0 ITL4=1000 .TRAN uic VA A 0 SIN( ) VB B 0 SIN( ) VC C 0 SIN( ) RA A A1 4 LMA A1 N 1000 REA A1 N 1210 LSA A2 M 100 KMA LMA LSA .98 KCORE RLA A2 M 1000K RB B B1 4 LMB B1 N 1000 REB B1 N 1210 LSB B2 M 100 KMB LMB LSB .98 KCORE RLB B2 M 1000K .MODEL KCORE CORE (AREA=4.0 A=1.0E3 C=1.0 K=1000 path=10.0 ms=1e6) .probe .four 60 i(RA) .END RC C C1 4 LMC C1 N 1000 REC C1 N 1210 LSC C2 M 100 KMC LMC LSC .98 KCORE RLC C2 M 1000K RN N 0 1MEG RM M k Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

20 Itesm, Ingenieríe Eléctrica
J. Rodríguez Bailey

21 Itesm, Ingenieríe Eléctrica
J. Rodríguez Bailey

22 TRANSFORMADOR TRIFASICO ESTRELLA ESTRELLA CON NEUTRO CONECTADO
*CON CIRCUITO MAGNETICO NO LINEAL (CORE6TYY.CIR) *INCLUYE PERDIDAS DE EDDY E INCLUYE PERDIDAS DE HISTERESIS .OPTIONS ITL5=0 ITL4=1000 .TRAN uic VA A 0 SIN( ) VB B 0 SIN( ) VC C 0 SIN( ) RA A A1 4 LMA A1 N 1000 REA A1 N 1210 LSA A2 M 100 KMA LMA LSA .98 KCORE RLA A2 M 1000K RB B B1 4 LMB B1 N 1000 REB B1 N 1210 LSB B2 M 100 KMB LMB LSB .98 KCORE RLB B2 M 1000K .MODEL KCORE CORE (AREA=4.0 A=1.0E3 C=1.0 K=1000 path=10.0 ms=1e6) .probe .four 60 i(RA) .END RC C C1 4 LMC C1 N 1000 REC C1 N 1210 LSC C2 M 100 KMC LMC LSC .98 KCORE RLC C2 M 1000K RN N M RM M k Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

23 Itesm, Ingenieríe Eléctrica
J. Rodríguez Bailey

24 TRANSFORMADOR TRIFASICO ESTRELLA DELTA CON NEUTRO DESCONECTADO
*CON CIRCUITO MAGNETICO NO LINEAL (CORE6TYD.CIR) *INCLUYE PERDIDAS DE EDDY E INCLUYE PERDIDAS DE HISTERESIS .OPTIONS ITL5=0 ITL4=1000 .TRAN uic VA A 0 SIN( ) VB B 0 SIN( ) VC C 0 SIN( ) RPA A A1 4 LMA A1 N 1000 REA A1 N 121 LSA AA1 AA2 100 RSA AA2 BB1 .04 KMA LMA LSA .98 KCORE RN N 0 1MEG RM AA k .MODEL KCORE CORE (AREA=4.0 A=1.0E3 C=1.0 K=1000 path=10.0 ms=1e6) .probe .four 60 i(RPA) .END RPB B B1 4 LMB B1 N 1000 REB B1 N 121 LSB BB1 BB2 100 RSB BB2 CC1 .04 KMB LMB LSB .98 KCORE RPC C C1 4 LMC C1 N 1000 REC C1 N 121 LSC CC1 CC2 100 RSC CC2 AA1 .04 KMC LMC LSC .98 KCORE Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

25 Itesm, Ingenieríe Eléctrica
J. Rodríguez Bailey

26 TRANSFORMADOR TRIFASICO ESTRELLA DELTA CON NEUTRO CONECTADO
*CON CIRCUITO MAGNETICO NO LINEAL (CORE6TYD.CIR) *INCLUYE PERDIDAS DE EDDY E INCLUYE PERDIDAS DE HISTERESIS .OPTIONS ITL5=0 ITL4=1000 .TRAN uic VA A 0 SIN( ) VB B 0 SIN( ) VC C 0 SIN( ) RPA A A1 4 LMA A1 N 1000 REA A1 N 121 LSA AA1 AA2 100 RSA AA2 BB1 .04 KMA LMA LSA .98 KCORE RN N M RM AA k .MODEL KCORE CORE (AREA=4.0 A=1.0E3 C=1.0 K=1000 path=10.0 ms=1e6) .probe .four 60 i(RPA) .END RPB B B1 4 LMB B1 N 1000 REB B1 N 121 LSB BB1 BB2 100 RSB BB2 CC1 .04 KMB LMB LSB .98 KCORE RPC C C1 4 LMC C1 N 1000 REC C1 N 121 LSC CC1 CC2 100 RSC CC2 AA1 .04 KMC LMC LSC .98 KCORE Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

27 Itesm, Ingenieríe Eléctrica
J. Rodríguez Bailey

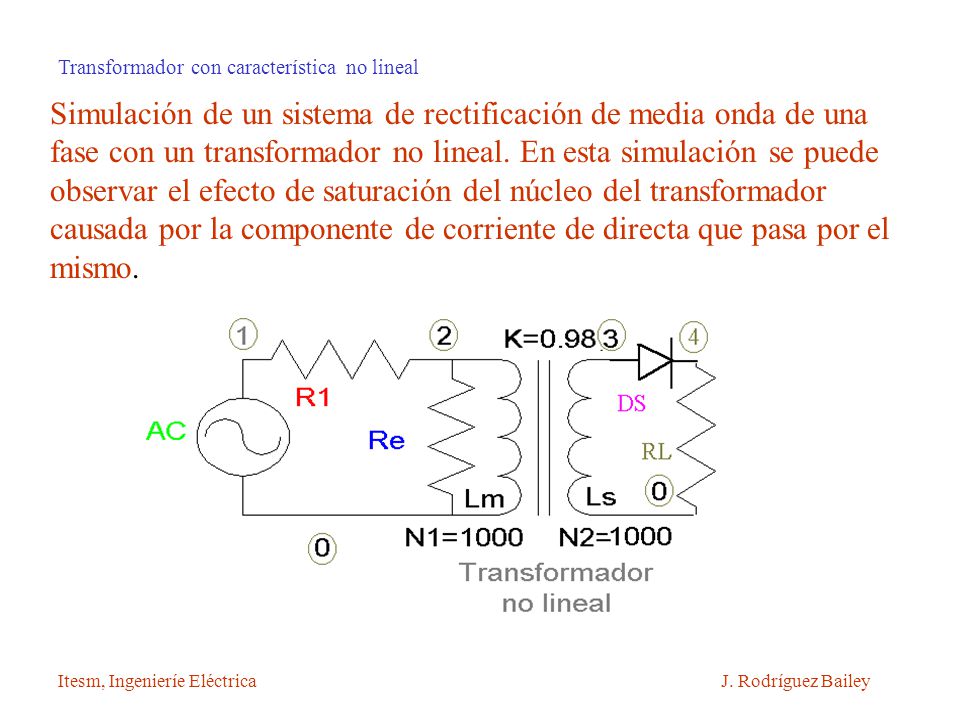

28 Simulación de un sistema de rectificación de media onda de una fase con un transformador no lineal. En esta simulación se puede observar el efecto de saturación del núcleo del transformador causada por la componente de corriente de directa que pasa por el mismo. Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

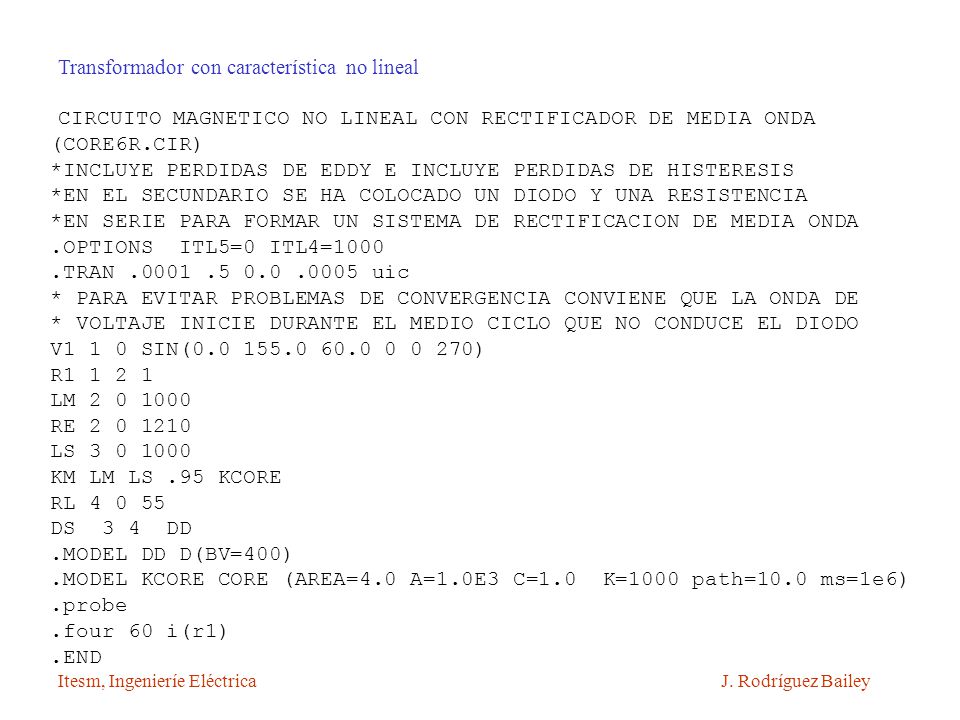

29 CIRCUITO MAGNETICO NO LINEAL CON RECTIFICADOR DE MEDIA ONDA (CORE6R
CIRCUITO MAGNETICO NO LINEAL CON RECTIFICADOR DE MEDIA ONDA (CORE6R.CIR) *INCLUYE PERDIDAS DE EDDY E INCLUYE PERDIDAS DE HISTERESIS *EN EL SECUNDARIO SE HA COLOCADO UN DIODO Y UNA RESISTENCIA *EN SERIE PARA FORMAR UN SISTEMA DE RECTIFICACION DE MEDIA ONDA .OPTIONS ITL5=0 ITL4=1000 .TRAN uic * PARA EVITAR PROBLEMAS DE CONVERGENCIA CONVIENE QUE LA ONDA DE * VOLTAJE INICIE DURANTE EL MEDIO CICLO QUE NO CONDUCE EL DIODO V1 1 0 SIN( ) R LM RE LS KM LM LS .95 KCORE RL DS DD .MODEL DD D(BV=400) .MODEL KCORE CORE (AREA=4.0 A=1.0E3 C=1.0 K=1000 path=10.0 ms=1e6) .probe .four 60 i(r1) .END Itesm, Ingenieríe Eléctrica J. Rodríguez Bailey

30 Itesm, Ingenieríe Eléctrica
J. Rodríguez Bailey
